Rockville RPG2X15 Handleiding

KENMERKEN EN SPECIFICATIES

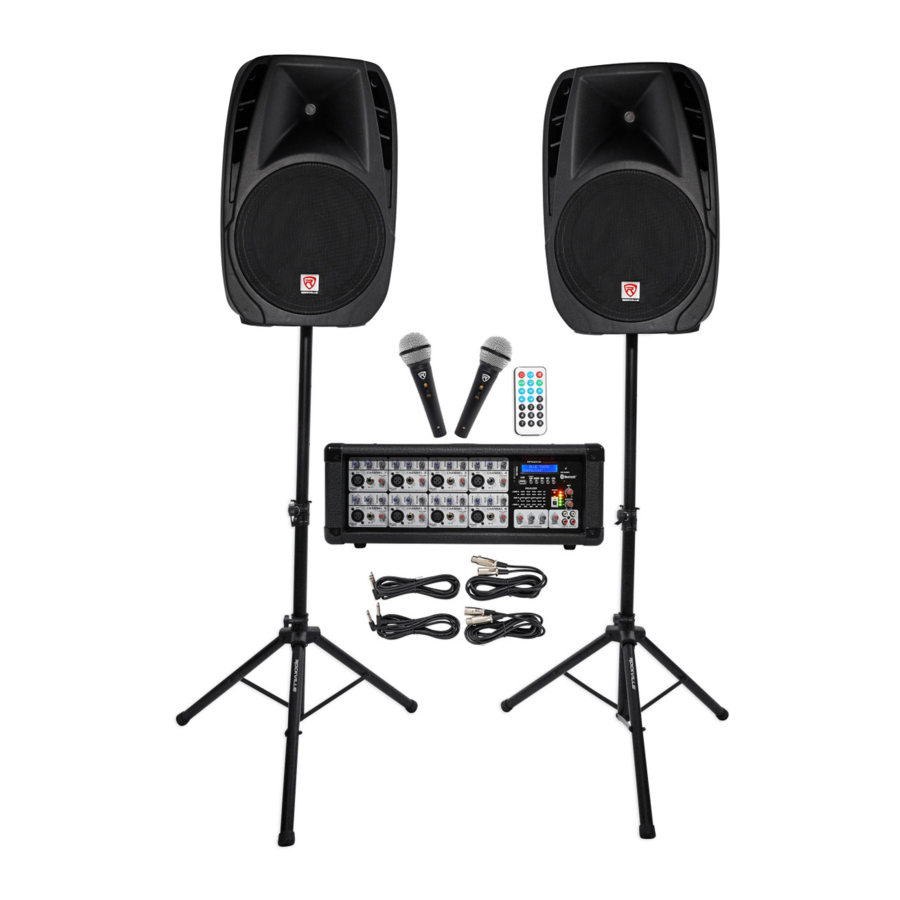

• Inbegrepen:
  (1) 15" ABS gegoten PA-luidspreker (tweede luidspreker in aparte doos)
  (2) 8-kanaals aangedreven mixer
  (2) Opvouwbare luidsprekerstatieven
  (2) 10 voet 1/4" TS naar 1/4" TS haakse luidsprekerkabels (100% OFC-koper)
  (2) Metalen bedrade microfoons
  (2) Microfoonclips
  (2) 10 voet XLR-naar-XLR-microfoonkabels (100% koper)
• Luidsprekers:
  • Twee 15" premium professionele long throw-woofer met 2" spreekspoelen en 40 Oz-magneten!
  • State-of-the-art 1" Titanium Diaphragm Driver Tweeter
  • Ongelooflijk diepe bas en helder klinkende middentonen/hoogtes
  • 350 Watt RMS / 700 Watt Programmavermogen / 1400 Watt Piekvermogen
  • Gegoten plastic luidsprekerkast voor verhoogde geluidskwaliteit
  • Twee-weg kastarchitectuur
  • Horizontale/verticale positie voor gebruik als podiummonitor of PA-luidspreker
  • Impedantie: 8 Ohm
  • Paalmonteerbaar
  • Frequentiebereik: 55Hz - 20KHz
  • Gevoeligheid: 94dB
  • Ingangsaansluitingen: één 1/4" jack en één speakON-jack
  • Maximale SPL: 112dB
  • Gepoedercoat stalen rooster
  • Dikke plastic voeten beschermen de behuizingen
  • Afmetingen luidspreker: 17,5" x 13" x 27,1"
  • Gewicht: 28,6 lbs. per luidspreker
• Microfoons
  • Twee Rockville RMM-XLR dynamische cardioïde microfoons ontworpen voor statiefmontage
  • Stalen gaasrooster
  • Aan/uit-schakelaar
  • Robuuste metalen constructie
  • Natuurlijke geluidsweergave
  • Mooie zwarte afwerking (de perfecte combinatie van matte en glanzende zwarte afwerking)
  • Frequentiebereik: 50Hz-15kHz
  • Supercardioïde polair patroon
  • Impedantie 600 Ohm ±5%
  • Gevoeligheid -60dB ± 3dB (0dB=1 V/Pa bij 1KHz)
• Mixer
  • 8-kanaals aangedreven mixer met 1400 watt versterker met ingebouwde Bluetooth-connectiviteit
  • 17 ingangen
  • USB/SD-ingang
  • Bluetooth-connectiviteit
  • MP3-weergave
  • LCD-scherm
  • 350 Watt RMS / 600 Watt Programmavermogen / 1400 Watt Piekvermogen in 4 ohm (2 x 8 ohm) luidsprekers
  • 8 gebalanceerde XLR- en 1/4" microfooningangen
  • Tape/CD-lijningangen
  • Hoofdvolumeregelaar
  • Bas-, hoge tonen- en galmregelaars op elk kanaal
  • Volumeregelaar op elk kanaal
  • Digitale delay en echo-effect met onafhankelijke volumeregelaar
  • 48 volt fantoomvoeding voor condensatormicrofoons
  • 5-bands grafische equalizer
  • Record Out voor opname
  • RF-interferentiebeveiliging op alle ingangen
  • Aux Send-uitgang: -10 dBv nominaal, 1k ohm
  • Tape Rec-uitgang: -10 dBv nominaal, 1k ohm
  • Ingangsimpedantie: Low-Z Microfoon: 1k ohm / High-Z Lijn: 10k ohm / Tape-ingang: 10k ohm
  • Ingangskanaal-equalisatie: +/- 15 dB @ 5 kHz
  • Beveiligingscircuit: inschakelvertraging (2 seconden)
  • Gewicht mixer: 26,4 pond
  • Afmetingen mixer in inches: 11,6" x 19,6" x 7,6'
  • 110/220 volt schakelbaar

INSTALLATIEGIDS

VEILIGHEID EERST
Een groot deel van de installatie van de Rockville RPG2x15 is vergelijkbaar met de installatie van andere geluidssystemen, en veel aspecten vereisen gewoon gezond verstand. Veiligheid moet altijd uw eerste zorg zijn. Gebruik altijd geaarde stopcontacten en drieledige verlengsnoeren. Leid geluidssysteemkabels zo dat het gevaar van struikelen wordt voorkomen en plak ze indien nodig vast. Plaats de luidsprekerstatieven en de mixer op een stevige, vlakke ondergrond. Het opvolgen van deze richtlijnen helpt persoonlijk letsel en schade aan apparatuur te voorkomen, waardoor jarenlang probleemloos gebruik wordt gegarandeerd.

Statieven en luidsprekers

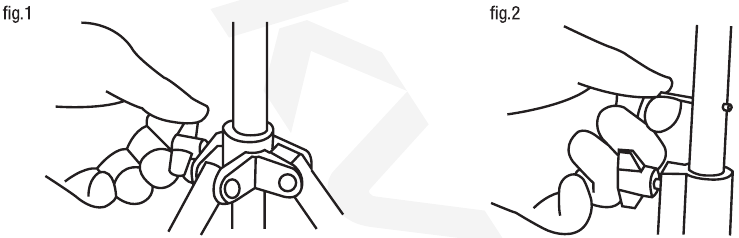

Haal de luidsprekerstatieven uit de koffer. Zorg ervoor dat de poten van het statief volledig zijn uitgeschoven om een stabiele basis voor de luidsprekers te bieden en op een vlakke ondergrond zijn geplaatst. Draai de duimschroef op de basis vast zodat deze goed vastzit, maar draai deze niet te strak aan (afbeelding 1). Verhoog de luidsprekerstatieven tot de gewenste hoogte, draai de duimschroef vast en plaats de veiligheidspen zoals weergegeven in afbeelding 2.

Plaats de luidsprekers op de statieven en positioneer ze zo dat ze naar het publiek en weg van de microfoons zijn gericht. Sluit luidsprekerkabels aan van de jack op de onderste voorkant van de luidspreker op de luidsprekeruitgangen op de achterkant van de mixer. Sluit de linkerluidspreker aan op de LINKERUITGANG en de rechterluidspreker op de RECHTERUITGANG.

Sluit alleen de meegeleverde luidsprekers aan op de mixer. De luidsprekers van de Rockville RPG2x15 bieden een optimale belasting voor de aangedreven mixer en het gebruik van andere luidsprekers kan leiden tot schade aan de apparatuur.

AANSLUITINGEN

Microfoons en lijningangen

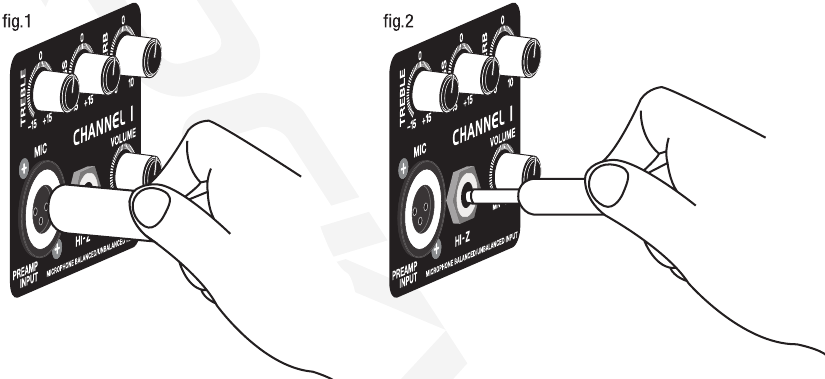

De aangedreven mixer van de RPG2x15 is ontworpen om te werken met elke goede kwaliteit, gebalanceerde, dynamische of condensatormicrofoon. Sluit de meegeleverde microfoon(s) aan op de XLR-ingangen (driedraads) zoals weergegeven in afbeelding 1. Als u meer dan één microfoon gebruikt, sluit u deze aan in de volgorde waarin ze op het podium staan, zodat u elke microfoon gemakkelijk kunt aanpassen. Om een apparaat op lijnniveau aan te sluiten, zoals een keyboard, gebruikt u een 1/4" instrumentkabel en steekt u deze in de bijbehorende 1/4" jack zoals weergegeven in afbeelding 2.

Media-afspeelbronnen

De aangedreven mixer van de RPG2x15 accepteert verschillende media-afspeelapparaten.

• Om een MP3-speler of smartphone met media-afspeelmogelijkheden aan te sluiten, gebruikt u de RCA-lijningangen.
• Om een draaitafel, een CD-speler of een ander apparaat op lijnniveau aan te sluiten, gebruikt u een van de 1/4" Hi-Z-jacks of de RCA-lijningang.
• Om een USB-stick of SD/MMC-kaart aan te sluiten, gebruikt u de bijbehorende ingangen op het mengpaneel. Gebruik het scherm en de bedieningselementen om door audiobestanden te navigeren en deze af te spelen.
• Om via Bluetooth verbinding te maken, koppelt u eenvoudig uw apparaat met de mixer.

Stroom

Sluit het netsnoer aan op de aansluiting op het achterpaneel van het apparaat en vervolgens op een geschikt stopcontact. Als een verlengsnoer nodig is, zorg er dan voor dat het een driedraads snoer is met een intacte aardingspin om de veiligheidsaarde te behouden.

ALGEMENE GEBRUIKSTIPS

Microfoongebruik

Indien mogelijk heeft een enkele microfoon de voorkeur. Extra microfoons vangen meer geluid van de luidsprekers op en elke microfoon moet vervolgens worden gedempt om feedback te voorkomen. Als u echter moeite heeft om het niveau van verschillende personen met één microfoon in evenwicht te brengen of als u nog steeds onvoldoende versterking kunt krijgen, kan het gebruik van meer microfoons een voordeel bieden. Door bijvoorbeeld meerdere zangers hun eigen microfoon te geven, kunnen de microfoons veel dichter bij elke zanger worden geplaatst. Dit verhoogt het volume van het geluid bij de microfoon en weegt ruimschoots op tegen elk schadelijk effect van het gebruik van meerdere microfoons. Het maakt het ook mogelijk om het volume van elke microfoon afzonderlijk aan te passen voor een goede balans.

Irritante feedback vermijden

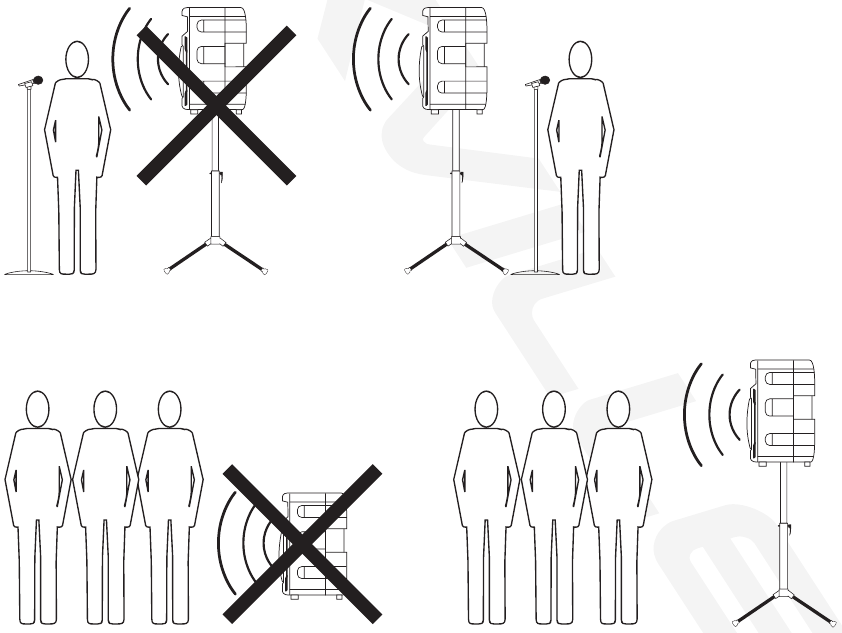

De plaatsing van uw microfoon is essentieel om feedback via de RPG2x15 te voorkomen. Plaats uw microfoon nooit voor de luidspreker. Plaats uw microfoon altijd achter de luidspreker. Wanneer u de luidspreker nadert om aanpassingen te maken, raden we aan om de luidspreker van achteren te benaderen en niet rechtstreeks naar de voorkant van de luidspreker te lopen.

BASISWERKING

Bedieningselementen instellen en unit inschakelen

Voordat u de stroom inschakelt, moet u ervoor zorgen dat alle luidsprekers, microfoons en andere invoerapparaten zijn aangesloten. Zet de hoofdvolumeregeling op de 12 uur-positie en alle andere bedieningselementen helemaal naar beneden. Schakel de stroom in door de AAN/UIT-schakelaar op de achterkant van de mixer in de AAN-stand te zetten.

Versterking en volumeregelaars aanpassen

De optimale instelling voor de aangedreven mixer en meegeleverde luidsprekers is gemarkeerd op de HOOFDVOLUMEREGELAAR. Pas de KANAALVOLUMEREGELAAR aan totdat het gewenste volume is bereikt. Als het gewenste volume wordt bereikt met de KANAALVOLUMEREGELAAR omlaag gedraaid naar een van de eerste drie posities, draait u de HOOFDVOLUME omlaag zodat u de KANAALVOLUME omhoog kunt draaien. Als het gewenste volume wordt bereikt wanneer het KANAALVOLUME bijna maximaal is, verhoogt u het HOOFDVOLUME zodat u het KANAALVOLUME kunt verlagen. Dit zijn dezelfde als alle basismixerfuncties.

Toonregelaars aanpassen

Pas voor elk actief kanaal de BASS- en TREBLE-regelaars aan om het gewenste geluid te bereiken. Wees matig bij het maken van deze aanpassingen, omdat extreme hoge instellingen van een van deze regelaars kunnen leiden tot een vervorming van het geluid en een verhoogde kans op feedback op microfooningangen.

HOOG
Dit High EQ shelving-type actieve toonregeling varieert de hoge tonen (+/- 15dB bij 12kHz) en is ontworpen om ruis te verwijderen of helderheid aan het signaal toe te voegen, afhankelijk van de kwaliteit van de bron.

LAAG
Een shelving-type EQ dat de basfrequentieniveaus varieert (+/- 15dB bij 80Hz). Lage EQ voegt diepte toe aan dun klinkende signalen of ruimt de modderige signalen op. Zoals bij elke EQ, spaarzaam gebruiken. Te veel van deze EQ kan je een dreunende onderkant geven.

EQUALISATIE EN EFFECTEN

Grafische equalizer

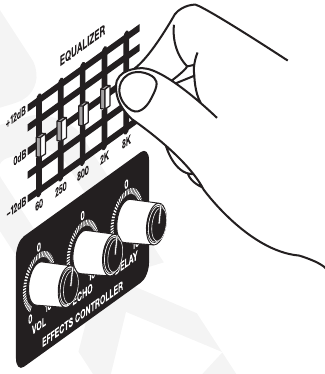

In tegenstelling tot de BASS- en TREBLE-regelaars op elk kanaal die alleen het ingangssignaal van dat specifieke kanaal aanpassen, past de vijf-bands equalizer de toonbalans aan van alle signalen die door de aangedreven mixer gaan. Het biedt controle over 60Hz-, 250Hz-, 800Hz-, 2KHz-, 8KHz-frequenties (+/-12dB) en biedt flexibiliteit bij het aanpassen van het geluid. Deze equalizer helpt ook bij het verminderen of elimineren van akoestische feedback.

Effecten

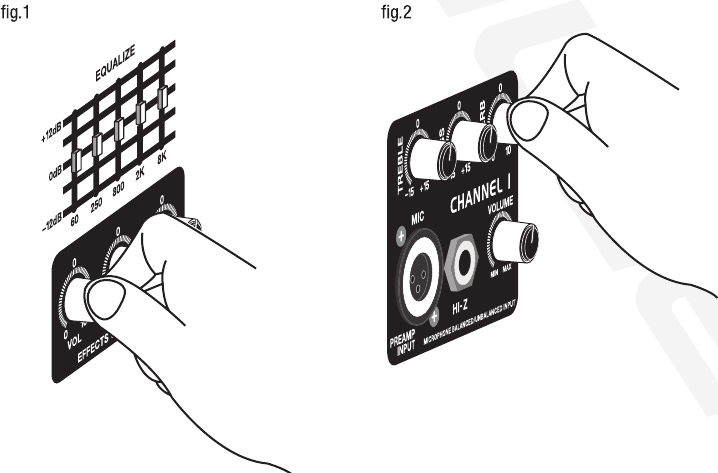

Dit apparaat heeft een ingebouwde digitale delay. Het is een galmeffect en beschikt over DELAY-, ECHO- en VOLUME-regelaars. Het effect beïnvloedt alle kanalen (afb. 1) en kan individueel worden geregeld op elk kanaal met behulp van de REVERB-regelaar (afb. 2).

BLUETOOTH EN MEDIA

Bluetooth-werking

Om naar de muziek te luisteren via de draadloze Bluetooth-verbinding, moet u eerst uw RPG2x15 koppelen (linken) met uw Bluetooth-telefoon en/of muziekapparaat. Schakel alle Bluetooth-apparaten uit die eerder met de RPG2x15 zijn gekoppeld. Schakel de Bluetooth-functie in op uw telefoon of muziekapparaat. Zorg ervoor dat de RPG2x15 klaar is voor een Bluetooth-verbinding. De Bluetooth-modus moet actief zijn. Op het LCD-scherm staat "Bluetooth input" (Bluetooth-ingang). Zet uw telefoon of muziekapparaat in de Bluetooth-zoekmodus. De telefoon of het muziekapparaat begint te zoeken naar de RPG2x15. Selecteer de unit, die zou moeten verschijnen als Rockville, in de zoekresultaten op uw telefoon of muziekapparaat. Selecteer Ok of Yes om te koppelen met uw telefoon of muziekapparaat.

Ondersteunde audiobestandstypen

.WAV
.MP3
.WMA

Media-afspeelbronnen

Sluit uw media-apparaat aan zoals eerder vermeld. Welke ingangen actief zijn, wordt weergegeven op het LCD-scherm. Gebruik de bedieningselementen op het bronapparaat voor de functies afspelen, stoppen, vooruit en achteruit. Pas de bijbehorende kanaalregelaars op de mixer aan voor het gewenste geluid. Gebruik voor media-afspelen met behulp van een MP3-speler, smartphone of ander soortgelijk apparaat de MODE (MODUS)-knop om naar de juiste instelling te navigeren. Sluit aan met behulp van een stereo 1/4" kabel naar RCA of een 3,5 mm naar RCA-kabel en gebruik het bronapparaat voor afspeelbediening. Wanneer een apparaat is aangesloten op een 1/4" jack, worden de RCA-jacks automatisch uitgeschakeld. Gebruik voor het afspelen van audiobestanden van een USB-stick de MODE (MODUS)-knop om naar de USB-instelling te navigeren. Gebruik het LCD-scherm en de bedieningselementen om te navigeren en ondersteunde audiobestanden af te spelen. Gebruik de bedieningselementen op de mixer voor afspelen, pauzeren, vooruit en achteruit. Volg dezelfde procedure voor de SD/MMC-ingang.

Als u er niet voor kiest om te navigeren of een bepaald bestand te selecteren, speelt de RPG2x15 de bestanden af in de volgorde waarin ze zijn opgeslagen op uw USB- of SD/MMC-geheugenapparaat. Niet-audiobestanden worden weergegeven in uw navigatie, maar hebben geen audio-afspeelmogelijkheden indien geselecteerd. Alleen audiobestanden kunnen worden geselecteerd voor het afspelen.

Opmerking: De RPG2x15 staat niet toe om gelijktijdig via meerdere media-ingangen af te spelen.

FUNCTIES

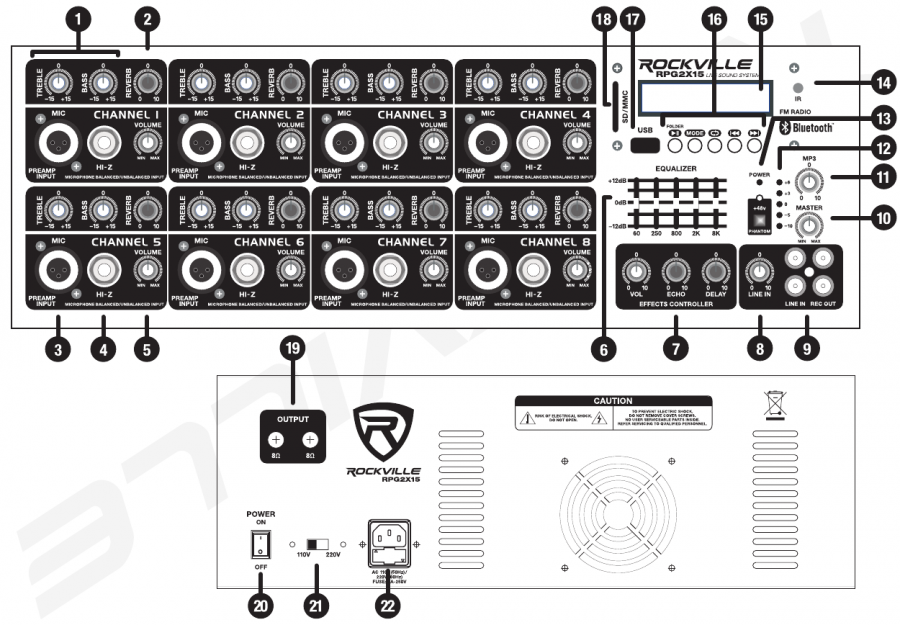

1. Bas- en hoge tonenregelaars. Past hoge en lage frequenties aan voor het bijbehorende kanaal.
2. Digitale delay-effect (galm) regelaar. Galmregelaar.
3. XLR-microfooningang. We raden aan om professionele gebalanceerde dynamische, condensator- of lintmicrofoons te gebruiken, omdat deze het minst snel worden beïnvloed door interferentie. Goedkope microfoons met hoge impedantie kunnen worden gebruikt, maar het niveau van achtergrondruis is hoger, omdat een ongebalanceerd circuit veel gevoeliger is voor interferentie.
4. Gebalanceerde 1/4" TRS-ingang. Het accepteert signalen van verschillende bronnen, zoals keyboards, elektronische drums, taperecorders, mixers, enz. Het verwerkt geen microfooningang. Wanneer u een ongebalanceerde 1/4" TS-stekker gebruikt, verandert de lijningang automatisch de ring in aarde.
5. Past het versterkingsniveau aan voor het bijbehorende kanaal.
6. 5-bands equalizer. Past frequenties aan tot +/-12dB
7. Digitaal delay-effect (echo) bedieningspaneel.
   • De Volume-knop past het mixniveau van het effectgeluid aan.
   • De Echo-knop regelt het echo-interval.
   • De Delay-knop regelt het tijdsinterval van de delay.
8. Volumeregelaar lijningang.
9. RCA-lijningang / Record Out-jacks.
10. Hoofdvolumeregelaar.
11. MP3 (USB/SD/MMC-ingang) volumeregelaar.
12. Volumeniveaumeter.
13. Stroomindicator-LED / Fantoomvoedingknop en indicator-LED.
14. IR-receptor.
15. LCD-scherm.
16. MP3-spelerbedieningselementen.
    • Druk één keer op de Play (Afspelen)-knop om een nummer af te spelen, druk nogmaals om te pauzeren. Houd ingedrukt om een map te selecteren in USB/SD-modus.
    • Mode (Modus)-regelaar schakelt tussen invoermodi: Bluetooth, USB, SD/MMC.
    • Repeat (Herhalen)-knop.
    • Vorige/Volgende-nummerknoppen stellen u ook in staat om tussen nummers te bewegen.
17. USB-poort.
18. SD/MMC-poort.
19. 1/4" luidsprekeruitgangen.
20. Stroomschakelaar.
21. Variabele spanningskeuzeschakelaar (110v/220v).
22. IEC AC-stopcontact.

PROBLEEMOPLOSSING

Bezoek ons op:
RockvillePro.com
Vanwege voortdurende verbeteringen kunnen deze specificaties zonder kennisgeving worden gewijzigd.
Mocht u technische hulp nodig hebben, bel dan onze technische hulplijn op 1-646-758-0144, maandag tot en met vrijdag van 9.00 tot 17.00 uur EST.
