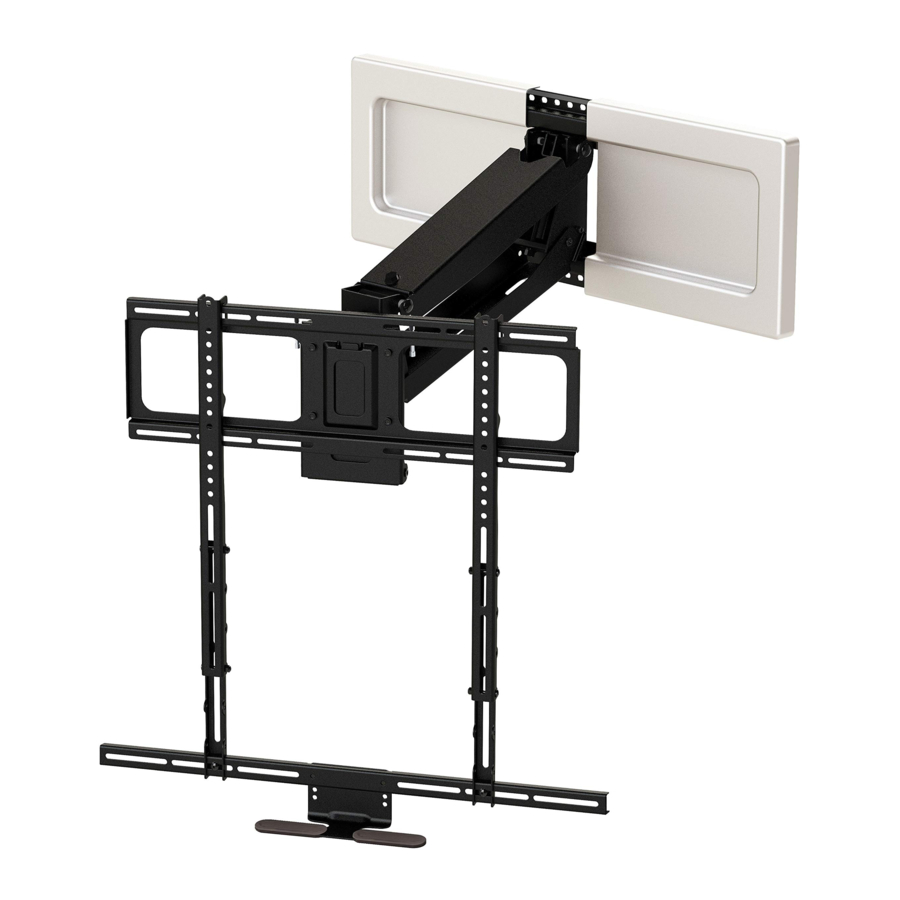

MantelMount MM540 Handleiding

VOOR DE INSTALLATIE

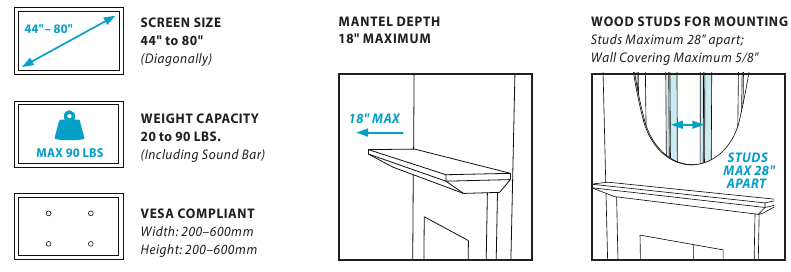

1. Controleer of de tv en de ruimte voor de steun aan deze criteria voldoen:


2. Controleer of de MantelMount in de muurruimte past.

   1. Gebruik het referentieschema (rechts) en de tabel (hieronder) om de volgende metingen (in inches) op te schrijven:
      Hoogte wandruimte: (Afstand van de schouw tot het plafond/kroonlijst.)
      Hoogte tv: (Inclusief de hoogte van de soundbar als deze onder de tv wordt geplaatst.)
      Diepte schouw: (Afstand dat de schouw van de muur afstaat.)
      Vereiste verticale ruimte: (Berekening uit de onderstaande tabel.)

2. Als de vereiste verticale ruimte kleiner is dan of gelijk is aan de hoogte van de wandruimte, dan past de MantelMount in de wandruimte.

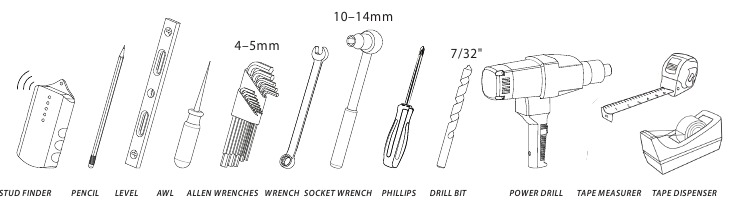

3. Controleer of u het benodigde gereedschap hebt.

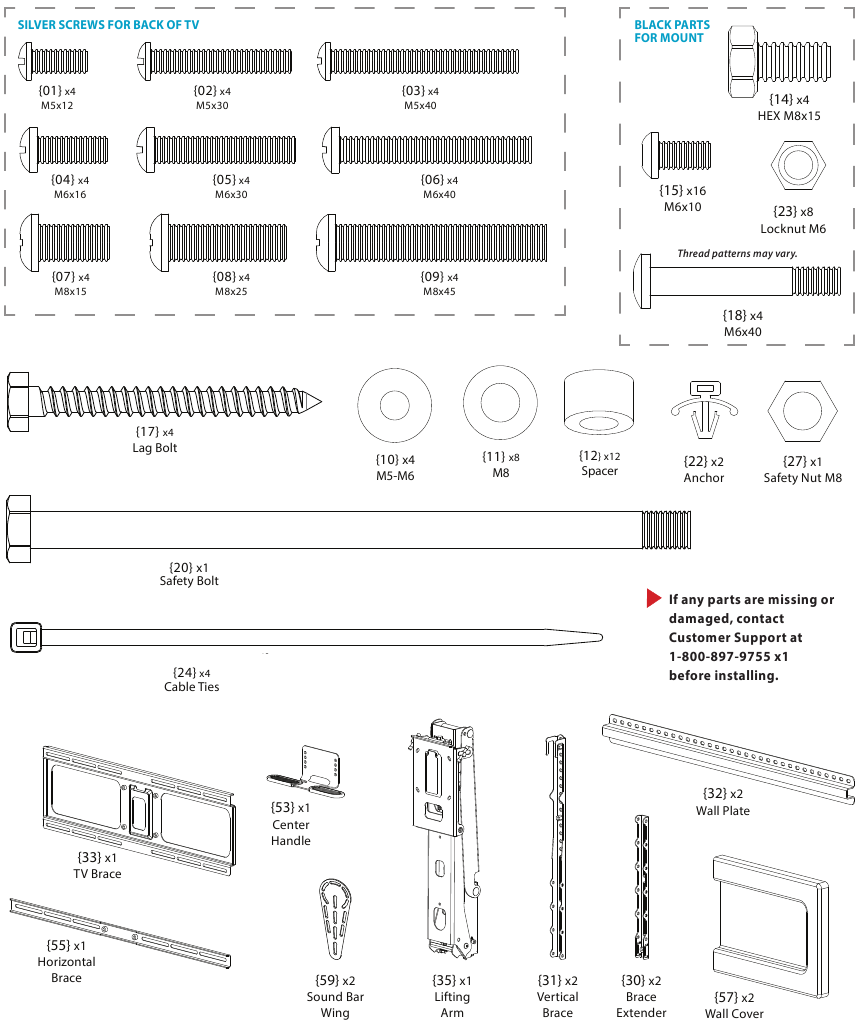

4. Controleer of alle onderdelen zijn inbegrepen.


INSTALLATIESTAPPEN

Houd kinderen tijdens de installatie uit de buurt van de werkplek.
Dit product bevat kleine onderdelen, bewaar het buiten bereik van kinderen.

Verwijder de gasveren of bouten waarmee de hefarm is bevestigd niet.

Laat kleine kinderen niet aan de MantelMount trekken of eraan hangen.
Alleen personen die lang genoeg zijn om het product helemaal tot de bovenste/omhoog gebrachte positie te bedienen, mogen de MantelMount bedienen.
Laat kleine kinderen de MantelMount niet omhoog duwen naar de bovenste positie. Hierdoor slaat de steun tegen de muur door de opwaartse kracht van de veren.

Dit product is bedoeld om te worden geïnstalleerd door professionele aannemers of personen die bekend zijn met het gereedschap en de methoden die nodig zijn voor deze installatie.
Neem contact op met een vakman als u twijfelt of u deze installatie kunt uitvoeren.

Gebruik dit product niet voor andere doeleinden dan die welke specifiek in deze instructies worden beschreven.
MantelMount is niet verantwoordelijk voor schade of letsel veroorzaakt door onjuiste installatie of oneigenlijk gebruik.

Symbolen die in deze handleiding worden gebruikt

Twee mensen nodig voor delen van deze installatie.

Installatietips & video's: http://mantelmount.com/install-tips

Vragen tijdens de installatie? Neem contact op met de klantenservice maandag t/m vrijdag, 7.00-16.00 uur PST 1.800.897. 9755 x1 of support@mantelmount.com

STAP 1 Bevestig beugels aan tv

1. Test de pasvorm van de beugelonderdelen op de achterkant van de tv.

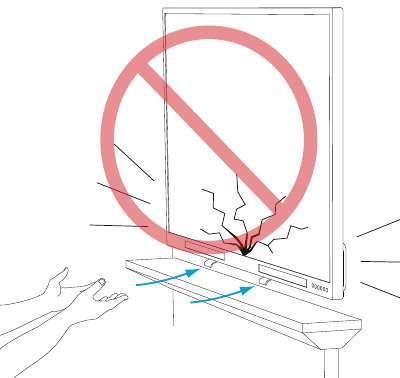

   Plaats de tv met het scherm naar beneden op een vlakke ondergrond met een deken erop. Leg de onderdelen klaar om de montageconfiguratie te controleren. Raadpleeg STAP 8 als u een soundbar installeert.

2. Stel vast of de tv een platte of onregelmatige achterkant heeft.
   Een onregelmatige achterkant vereist afstandhouders {12} en langere schroeven om de ruimte tussen de verticale beugel {31} en de tv op te vullen. De beugels moeten parallel aan het televisiescherm lopen.

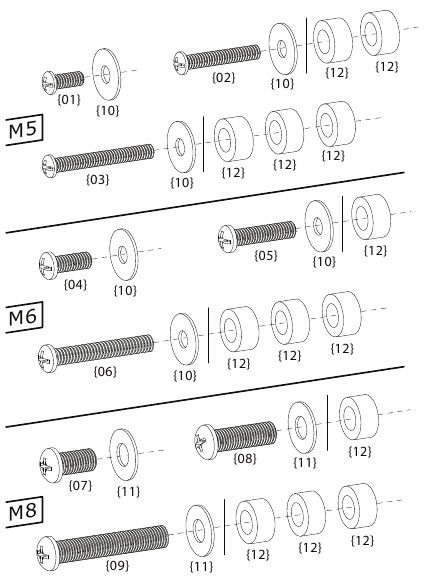

3. Selecteer schroeven en afstandhouders.
   Als afstandhouders {12} vereist zijn, kies dan een van deze schroefcombinaties die worden getoond met maximaal gebruik van afstandhouders.

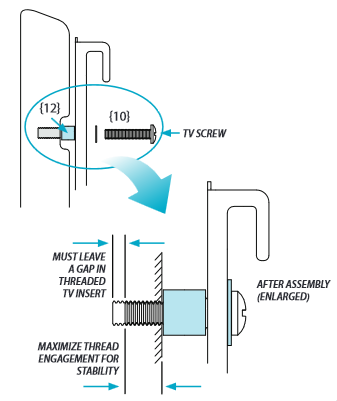

4. Draai de schroefcombinatie met de hand in de tv.
   Zorg ervoor dat er voldoende schroefdraad is zonder de onderkant van het schroefdraadinzetstuk te raken.


   Gebruik geen schroeven die te lang zijn voor de schroefdraadinzetstukken van de tv, omdat dit interne componenten kan beschadigen!

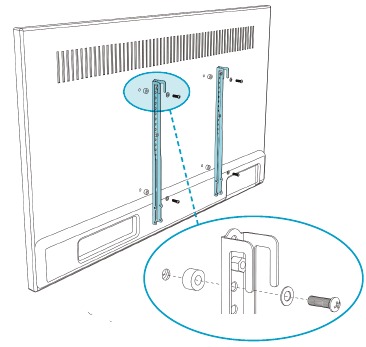

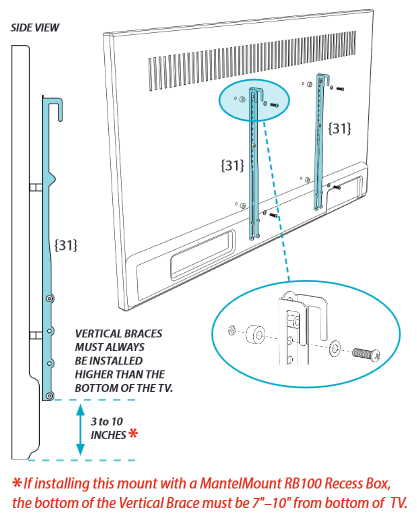

5. Bevestig de verticale beugels aan de achterkant van de tv.
   Installeer de verticale beugels {31} zo dat de onderkant van de beugels tussen de 3" en 10" van de onderkant van de tv is, waarbij de beugels zo veel mogelijk verticaal gecentreerd zijn.

   Als de onderste VESA-gaten minder dan 3" van de onderkant van de tv zijn, ga dan naar STAP 6; ga anders naar STAP 7.
6. OPTIONEEL Als de onderste VESA-gaten minder dan 3" van de onderkant van de tv zijn:
   Verbind de verticale beugels {31} alleen door de BOVENSTE VESA-gaten, zodat de onderkant van de beugels tussen de 3" en 10" van de * onderkant van de tv is. Als de enige optie is om de verticale beugels aan de BOVENSTE VESA-gaten te bevestigen via een sleuf:
   1. Draai de schroef met de hand door de sleuf;
   2. schuif de verticale beugel omhoog totdat de schroef de onderkant van de sleuf raakt; en
   3. draai de schroef vast.

      U moet de beugelverlengers {30} aan de verticale beugels bevestigen zoals beschreven in STAP 7. U moet echter ook het ONDERSTE VESA-gat door de beugelverlenger bevestigen zoals weergegeven.

      * Als u deze steun installeert met een MantelMount RB100 inbouwdoos, moet de onderkant van de verticale beugel 7"–10" van de onderkant van de tv zijn.

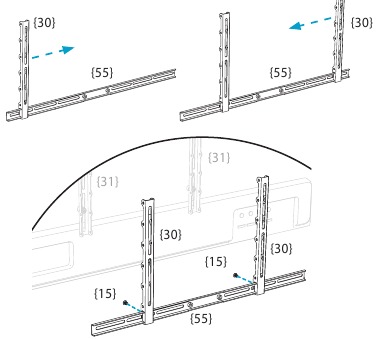

7. Bevestig de horizontale beugel aan de beugelverlengers.
   Schuif een beugelverlenger {30} op het linkeruiteinde van de horizontale beugel {55} en schuif vervolgens de andere beugelverlenger op het tegenoverliggende rechteruiteinde.

   Lijn de beugelverlengers uit met de verticale beugels (die al aan de achterkant van de tv zijn gemonteerd) terwijl u de horizontale beugel zo positioneert dat deze aan beide zijden van de beugelverlengers evenveel uitsteekt.
   Bevestig de horizontale beugel aan de beugelverlengers met schroeven {15}.

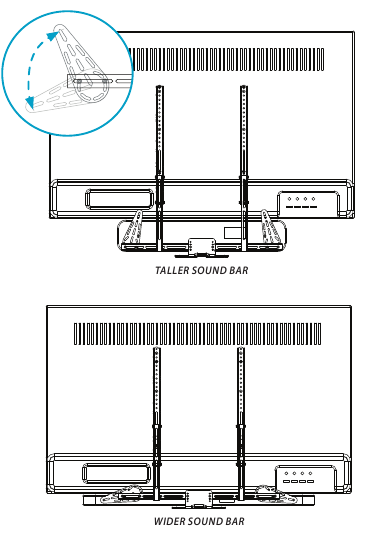

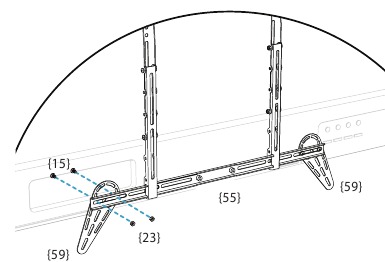

8. OPTIONEEL Als u een soundbar installeert, bevestigt u de soundbarvleugels.
   Gebruik schroeven {15} en moeren {23} om de soundbarvleugels {59} aan de horizontale beugel {55} te bevestigen. Plaats de vleugels zo dat ze passen op de montagegaten van de soundbar. Installeer de soundbar. Zie hieronder voor informatie over de installatie van de soundbarvleugel.

   Rangschik de soundbarvleugels en de soundbar zo dat ze werken met de warmtegevoelige middenhandgreep.
   De soundbarvleugels kunnen zo worden geplaatst en gedraaid dat de middenhandgreep {53} onder de soundbar reikt.
   Als een soundbar bijvoorbeeld hoog is, kunnen de beugelverlengers {30} en de horizontale beugel lager op de verticale beugels worden bevestigd, richting de onderkant van de soundbar, terwijl de vleugels naar boven wijzen om uit te lijnen met de installatiegaten van de soundbar.

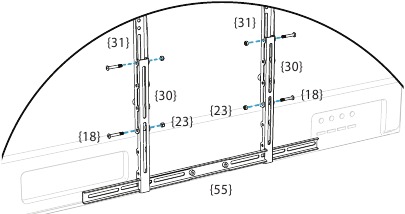

9. Bevestig beugelverlengers aan de verticale beugels.
   Schuif de beugelverlengers {30} (met de horizontale beugel {55} die er nu aan vastzit) op de verticale beugels {31}. Plaats deze zo dat de horizontale beugel verborgen is achter de tv. Gebruik schroeven {18} en moeren {23} om te bevestigen.

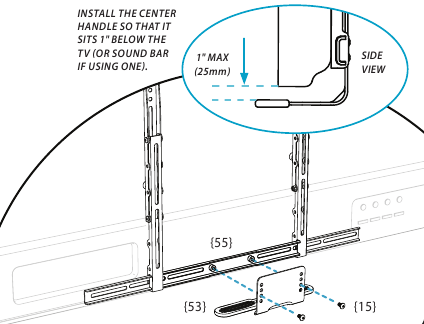

10. Bevestig de warmtegevoelige middenhandgreep aan de horizontale beugel.
    Bevestig de middenhandgreep {53} met schroeven {15} aan de horizontale beugel {55} en zorg ervoor dat de handgreep zich binnen een inch van de onderkant van de tv of soundbar bevindt.


Bescherm de tv met een warmtegevoelige middenhandgreep.
De gepatenteerde warmtegevoelige handgreep wordt rood als de temperatuur boven de open haard hoger is dan een veilige 110 °F - een visuele aanwijzing dat de tv omhoog moet worden gebracht naar de OMHOOG-positie of dat de open haard moet worden uitgeschakeld.

Om de tv effectief te laten zakken met behulp van de handgreep, volgt u de MantelMount driestaps-uittrektechniek:

1. Ga voor de steun staan, armen gestrekt met handpalmen omhoog en ellebogen recht.
2. Pak de hefhandgrepen stevig vast en leun lichtjes achterover met één voet naar voren en één voet naar achteren.
3. Stap achterwaarts met de voorste voet om de steun van de muur af te trekken terwijl u neerwaartse druk uitoefent op de handgrepen (houd de ellebogen gestrekt).

STAP 2 Bepaal de wandplaatsing

1. Meet de afstand van de onderkant van de verticale steunen {31} (niet de verlengstukken) tot de onderkant van de tv/soundbar. *

   * Als u deze steun installeert met een MantelMount RB100 inbouwdoos, moet de onderkant van de verticale steun 17,8 cm vanaf de onderkant van de tv zijn.

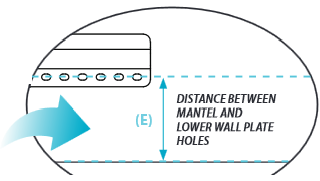

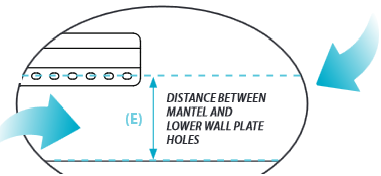

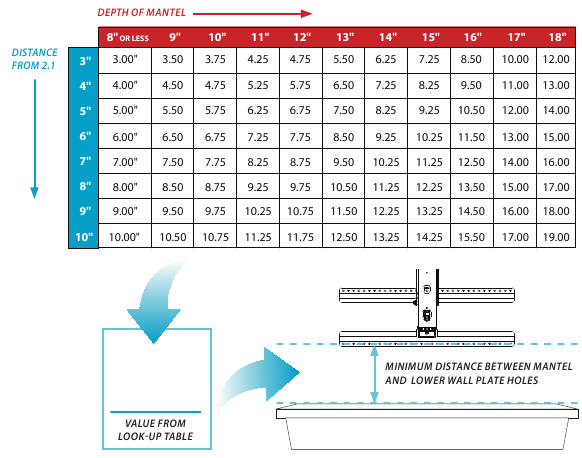

2. Bepaal de minimale verticale positie van de wandplaat.
   Gebruik de opzoektabel hieronder om de minimale afstand tussen de schouw en de onderkant van de onderste wandplaat {32} te vinden. Dit is het snijpunt van de afstand van STAP 1 en de schouw diepte. Noteer de minimale afstand in het onderstaande vak.

   De meeste klanten willen hun tv zo dicht mogelijk bij de schouw monteren. Als dit u beschrijft, ga dan direct naar STAP 4.
   Als u de tv echter hoger aan de muur wilt (bijvoorbeeld gecentreerd tussen de schouw en het plafond), bijvoorbeeld voor extra ruimte op de schouw voor foto's of een middelste luidspreker, gaat u verder naar STAP 3.
3. OPTIONEEL Bepaal een hogere verticale positie van de wandplaat.
   Sommige klanten willen de tv gecentreerd hebben tussen de schouw en het plafond of kroonlijst. Anderen willen voldoende ruimte onder de tv voor foto's of een middelste luidspreker. De positie van de tv aan de muur is rechtstreeks gerelateerd aan de plaatsing van de onderste wandplaat. Om precies te bepalen waar u de onderste wandplaat moet plaatsen, kiest u hieronder een optie die het beste bij uw scenario past en vult u de vakken in.
   Optie 1: Ik wil de tv gecentreerd hebben tussen de schouw en het plafond/de kroonlijst.

1. Noteer de reeds genomen metingen:
   Hoogte wandruimte
   Hoogte tv
   Afstand van STAP 1
2. Trek de tv-hoogte (B) af van de hoogte van de wandruimte (A), en deel dit vervolgens door 2.

3. Tel (C) en (D) bij elkaar op om te bepalen hoeveel inches boven de schouw de onderste wandplaatholes moeten worden geplaatst.



   Optie 2: Ik wil de tv op een bepaalde afstand boven de schouw hebben.

1. Noteer de afstand van STAP 1
2. Noteer het specifieke aantal inches dat u wilt tussen de schouw en de tv (of tv met soundbar):

3. Tel (C) en (D) bij elkaar op om te bepalen hoeveel inches boven de schouw de onderste wandplaatholes moeten worden geplaatst.

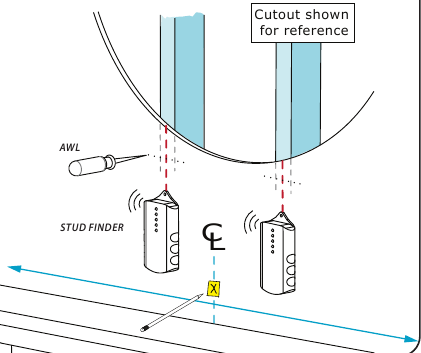

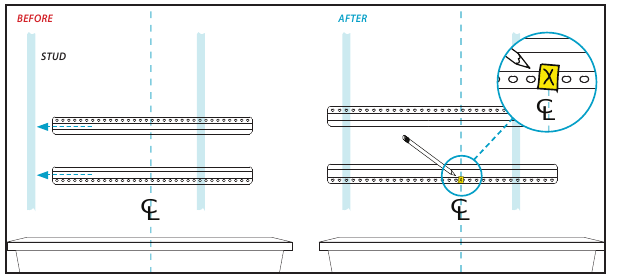

4. Zoek het midden van uw schouw en de middelpunten van twee stijlen.
   Meet en markeer de middenlijn van de schouw op de muur met tape. Gebruik vervolgens een stijlzoeker om twee stijlen te vinden, één aan elke kant van de middenlijn. (Als u liever één middelste stijl alleen gebruikt, zie "Montageruimte" in de tips voor probleemoplossing) Zoek vervolgens op de hoogte van STAP 2 of 3 het midden van de stijl(en) door met een scherpe priem of afwerkspijker door de gipsplaat te prikken om elke stijlrond te vinden. Markeer deze middelste plekken op de muur. In STAP 4 van het volgende hoofdstuk moeten er houtschroeven in het MIDDEN van de stijlen worden aangebracht.

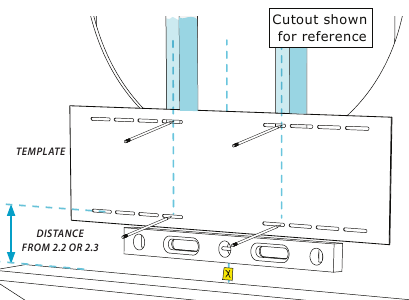

5. Bepaal de positionering van de wandplaten.
   Plaats de ONDERSTE SLEUVEN van de sjabloon op de juiste afstand van de schouw, afhankelijk van de plaatsingsvoorkeuren van STAP 2 of 3. Gebruik een waterpas om de sjabloon uit te lijnen. Markeer het midden van de vier sleuven langs de markeringen voor de middelpunten van de stijlen. Dit zou een kruis moeten creëren voor elk te boren gat. Richt een losse wandplaat {32} correct uit op de ONDERSTE gatmarkeringen (met de sleuven naar beneden) en vervolgens de BOVENSTE gaten (met de sleuven naar boven). Bepaal of u de wandplaat perfect kunt centreren boven de schouw terwijl u twee stijlen bereikt en zonder een stopcontact te storen. Als er geen problemen zijn, gaat u naar STAP 1 van het volgende hoofdstuk. Ga anders verder met STAP 6.

6. 1. Schuif de wandplaten zijwaarts op de muur totdat ze twee stijlen bereiken.
      De wandplaten {32} hoeven niet in het midden te worden uitgelijnd met de hefarm {35} of de schouw. Zolang de wandplaten in stijlen zijn vastgeschroefd, kan de hefarm erin schuiven, waardoor deze (en dus de tv) in het midden kan worden uitgelijnd met de schouw. Schuif de wandplaten zijwaarts totdat ze twee stijlen bereiken en markeer vervolgens de middenlijn van de muur op de wandplaten. Vergeet niet om de wandplaten correct uit te lijnen, zoals weergegeven in deze afbeelding, en houd bij welke wandplaat de BOVENSTE en ONDERSTE is (verwissel ze niet per ongeluk).

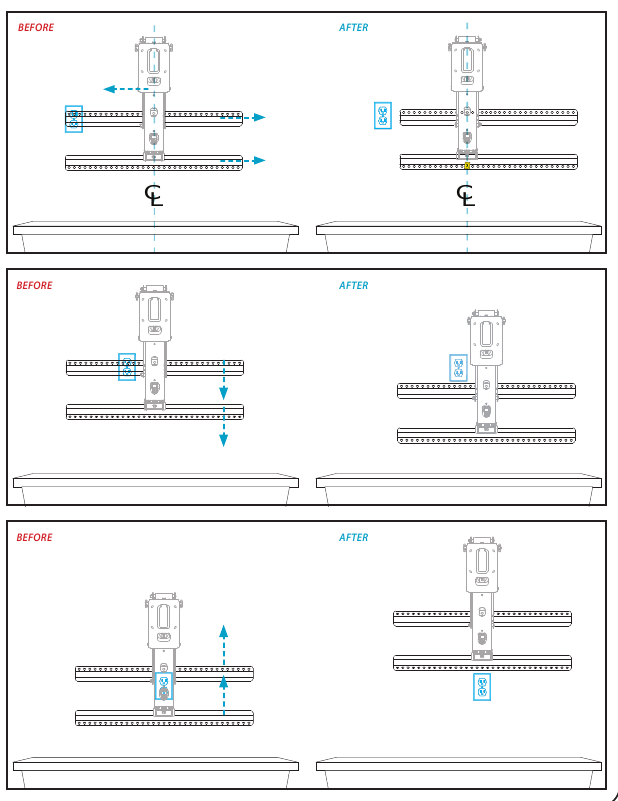

   2. Verplaats indien nodig de wandplaten om een stopcontact vrij te maken.
      Als de installatie van een wandplaat wordt belemmerd door een stopcontact (of ander) en het is onmogelijk om het stopcontact professioneel te verplaatsen, probeer dan een van deze opties:
   • Verplaats de wandplaten naar links of rechts om het stopcontact vrij te maken. De hefarm kan overal binnen de wandplaten worden bevestigd om de tv boven de schouw te centreren, waardoor deze aanpasbaar is voor veel installatiesituaties.
   • Verplaats de wandplaten omhoog of omlaag om het stopcontact vrij te maken. Zolang u de ONDERSTE wandplaat niet onder de minimale afstand (STAP 2) of boven de maximale afstand (STAP 3) plaatst, blijft MantelMount correct functioneren. Verplaats de wandplaten gewoon voldoende omhoog of omlaag om het stopcontact vrij te maken, waardoor ze zo dicht mogelijk bij de oorspronkelijk geplande verticale posities blijven. Verplaats vervolgens de verticale steunen {31} aan de achterkant van de tv met hetzelfde aantal inches dat is gebruikt om de wandplaten te verplaatsen (bijv. verplaats de verticale steunen 5 cm omhoog als de wandplaten 5 cm omhoog zijn verplaatst). De onderkant van de verticale steunen moet tussen 7,6 en 25,4 cm van de onderkant van de tv blijven. Als het stopcontact zich direct achter de hefarm bevindt, is de enige oplossing om de wandplaten omhoog te verplaatsen.

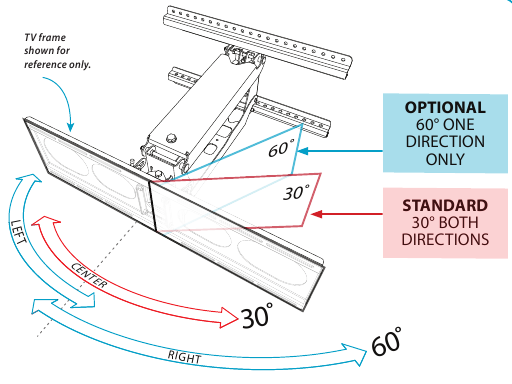

MantelMount MM540 is ontworpen om 30° naar links en 30° naar rechts te draaien. De meeste tv's draaien binnen deze hoeveelheid standaard draaiing helemaal naar de schouw of muur.

Voor situaties waarin meer draaiing naar slechts één kant gewenst is, bijvoorbeeld in een hoek of op een zijmuur, biedt de optionele draaiset voor één kant 60° draaiing in de linker- of rechterrichting (maar niet beide). Deze situatie wordt alleen aanbevolen voor een montagesituatie die geen schouw bevat.

Opmerking: De functie voor automatisch rechtzetten werkt niet met de draaiset voor één kant. De tv moet handmatig worden rechtgezet, zodat deze parallel loopt met de muur bij het omhoog brengen naar de OMHOOG-positie.

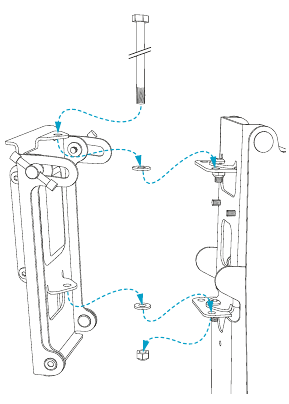

1. Installeer de draaiset voor één kant als u wilt dat uw tv 60° in slechts één richting draait en u deze niet boven een schouw monteert.

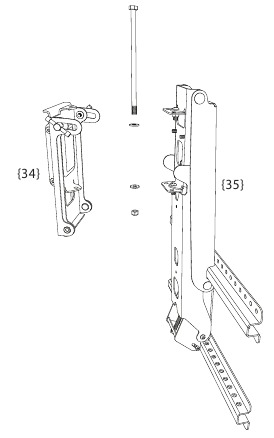

   1. Verwijder de draaibare tv-plaat {34} van de hefarm {35}. Bewaar alle hardware voor herassemblage aan het einde van deze optionele stap.

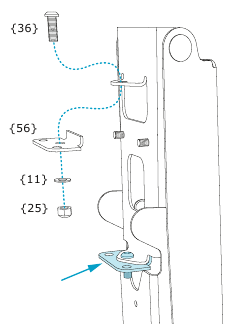

2. Installeer beide zijdelingse draaiplaten {56} op de hefarm. De platen nestelen onder de bestaande lipjes. De schroeven {36} worden in het middelste gat van elke zijdelingse draaiplaat geïnstalleerd.


3. Bevestig de draaibare tv-plaat opnieuw op de gewenste kant van de zijdelingse draaiplaten. Volg de omgekeerde volgorde waarin elk onderdeel is verwijderd.


Onderdelen van de draaiset voor één kant

STAP 3 Bevestig de steun aan de muur

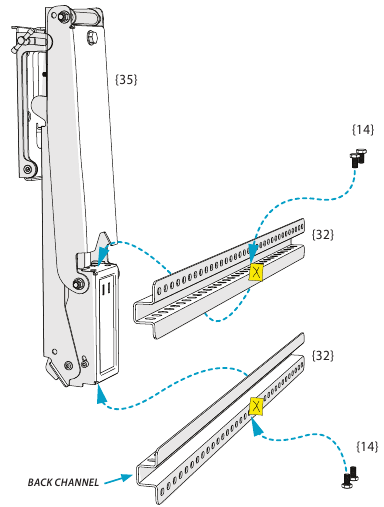

1. Bevestig de hefarm aan de muurplaten.
   Als u van STAP 5 uit het vorige hoofdstuk komt, kunt u de hefarm {35} rechtstreeks aan de centra van de muurplaten (32} bevestigen. Als u van STAP 6 uit het vorige hoofdstuk komt (of optioneel STAP 7), moet u het midden van de hefarm uitlijnen met de markeringen op de muurplaten, terwijl u de bovenste en onderste muurplaat correct oriënteert. Installeer vier bouten {14} door de achterste kanalen van de muurplaten in de schroefdraadgaten van de hefarm. Draai stevig vast.

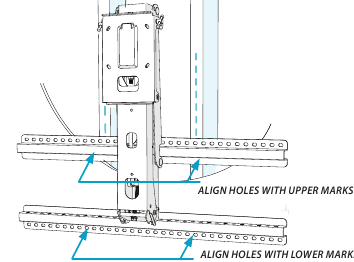

2. Controleer de positionering van de steun ten opzichte van de stijl(en).
   Lijn de steun uit met de ONDERSTE gemarkeerde plekken op de muur en controleer of de markeringen voor de twee BOVENSTE gatlocaties nauwkeurig zijn. Stem de bovenste markeringen zo nodig af.


Als de hefarm een muurplaatgat blokkeert dat u nodig hebt:
Verplaats de muurplaten {32} naar links of rechts van de gewenste positie en installeer ze tijdelijk. Gebruik vier houtdraadbouten {17} om de muurplaten aan de stijlen te bevestigen. Hierdoor kunt u de hefarm {35} omlaag trekken en de veiligheidsbout installeren (zie STAP 1 uit het volgende hoofdstuk) om toegang te krijgen tot het geblokkeerde muurplaatgat. Verwijder vervolgens de houtdraadbouten en installeer de steun opnieuw in de gewenste positie. Neem contact op met de klantenservice voor hulp.

3. Boor vier geleidegaten.
   Gebruik een 7/32" boor om een diepte van 2,5" (65 mm) te creëren, inclusief wandbekleding.
   De wandbekleding (gipsplaat) mag niet dikker zijn dan 5/8".

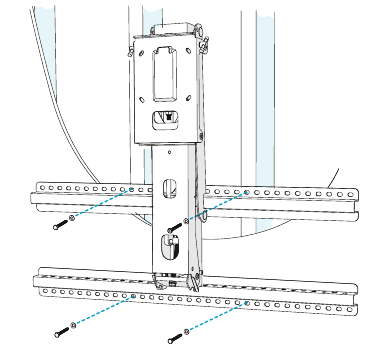

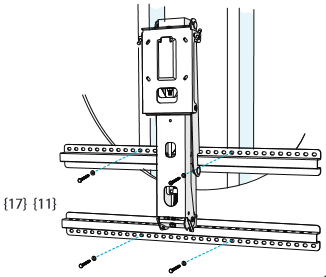

4. Bevestig de muurplaten en de hefarm (vanaf deze stap "de steun" genoemd) aan de muur.
   Installeer houtdraadbouten {17} en ringen {11} door de muurplaat {32}-gaten, rechtstreeks in het midden van de stijlen, met behulp van de geleidegaten die in STAP 3 zijn geboord.


Draai de houtdraadbouten niet te vast, dit kan leiden tot schade aan eigendommen of letsel. Draai alleen vast totdat de ringen stevig tegen de muurplaat liggen.

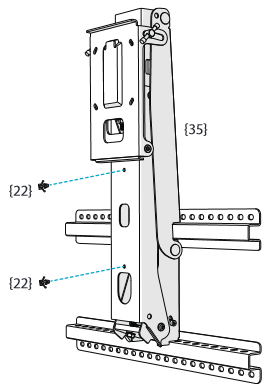

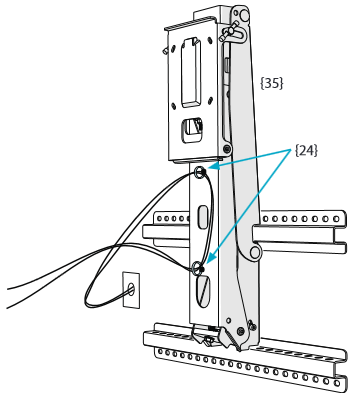

5. Plaats kabelbinderankers in de hefarm.
   Plaats twee kabelbinderankers {22} in de voorste gaten aan de onderkant van de hefarm {35}. Druk stevig aan tot ze plat zijn.

6. Gebruik de meegeleverde kabelbinders om kabels te bevestigen.
   Zorg ervoor dat de kabelbinders {24} zijwaarts naar het onderste deel van de hefarm {35} gericht zijn, waardoor een zachte lus ontstaat. De onderstaande afbeelding illustreert de aanbevolen manier om kabels te bevestigen.
   Kabels moeten lang genoeg zijn om de verlenging en het draaien van de steun mogelijk te maken. Controleer alle bewegingsbereiken voordat u de kabelbinders vastdraait.

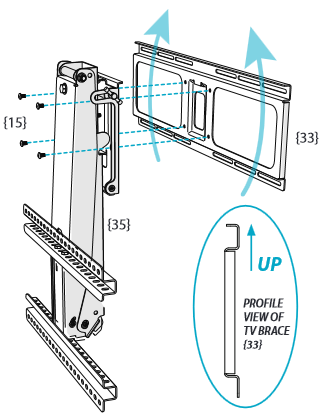

7. Bevestig de tv-beugel aan de hefarm.
   Hang de tv-beugel {33} aan de hefarm {35} en zorg ervoor dat deze waterpas is wanneer u de vier nivelleerschroeven {15} vastdraait.


STAP 4 Bevestig de tv aan de steun

Beschadig of bekrast de stangen van de gasveren niet tijdens het uitvoeren van deze stappen!

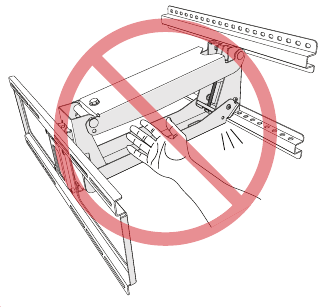

Steek uw handen niet in de hefarm zonder dat de veiligheidsbout en -moer zijn geïnstalleerd. De kracht van de hefarm kan lichamelijk letsel veroorzaken!

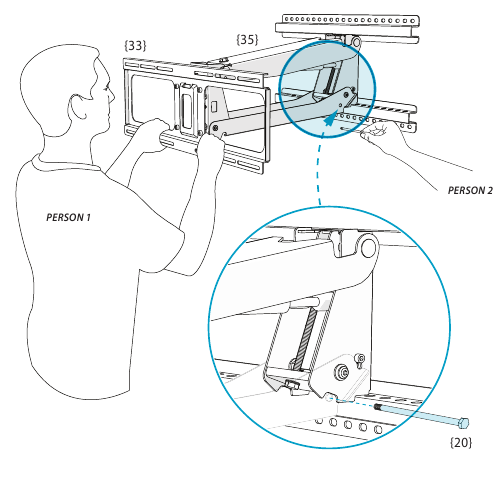

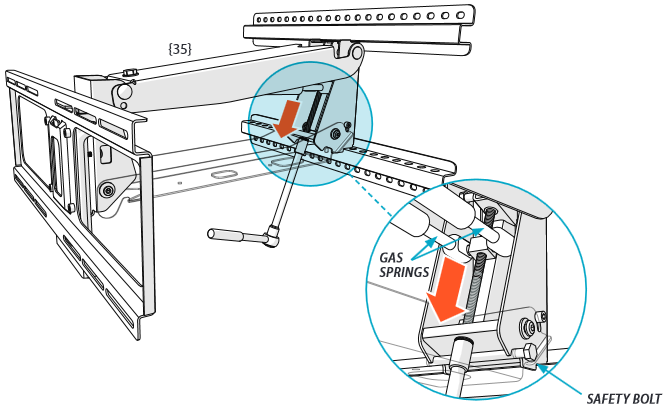

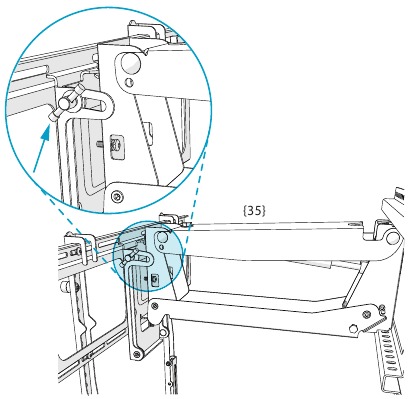

1. Plaats de veiligheidsbout en -moer.
   Gebruik uw lichaamsgewicht om de tv-beugel {33} stevig omlaag te trekken totdat de hefarm {35} horizontaal ten opzichte van de vloer is. Blijf de tv-beugel vasthouden.
   Een tweede persoon moet de veiligheidsbout {20} door het veiligheidsgat in de basis van de hefarm steken en de veiligheidsmoer {27} installeren.
   Laat de tv-beugel langzaam los totdat de hefarm zachtjes tegen de veiligheidsbout rust. De hefarm moet tijdens de installatie in een horizontale positie blijven. U verwijdert de veiligheidsbout later in STAP 4 in het volgende hoofdstuk.

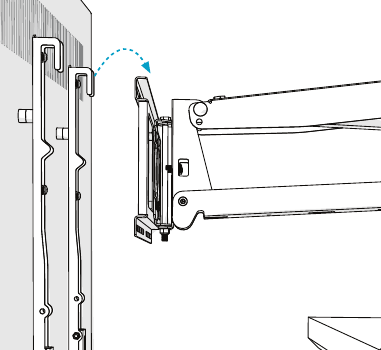

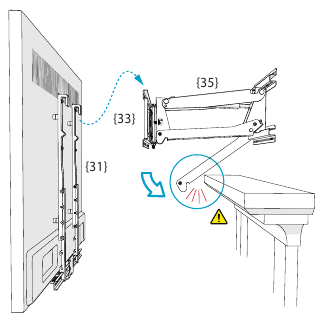

2. Hang de tv voorzichtig aan de tv-beugel.
   Zorg ervoor dat alle haken op de verticale beugels {31} in de tv-beugel {33} grijpen.
   Als de hefarm {35} te dicht bij de schouw lijkt te zitten, verwijder dan de tv. Raadpleeg STAP 3 in het volgende hoofdstuk en pas de onderste stop-posities aan. Herhaal dit proces totdat de hefarm zich op een veilige afstand van de schouw bevindt wanneer de tv is geïnstalleerd.
   Zorg ervoor dat de tv niet zo ver naar beneden valt dat de hefarm de schouw raakt.

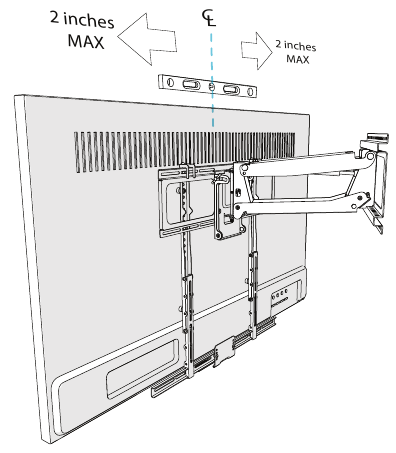

3. Centreer en nivelleer de tv op de tv-beugel.
   Zorg ervoor dat het midden van de beugel is uitgelijnd met het midden van de tv voordat u gaat nivelleren. Ga door naar STAP 4 zodra de tv waterpas staat. Als de tv naar één kant doorzakt, schuif hem dan voorzichtig zijwaarts in de tegenovergestelde richting tot een MAXIMUM van 2 inch, totdat hij waterpas staat.
   Als de tv nu waterpas staat, maar merkbaar uit het midden boven de schouw lijkt te zitten, verwijder dan de tv en verplaats de muurplaten {32} over een gelijke afstand in de tegenovergestelde richting om dit te compenseren. Herhaal STAPPEN 3 en 4 uit het vorige hoofdstuk.
   Als u nog andere problemen ondervindt bij het nivelleren van de tv, raadpleeg dan "Tv nivelleren" in de tips voor probleemoplossing.

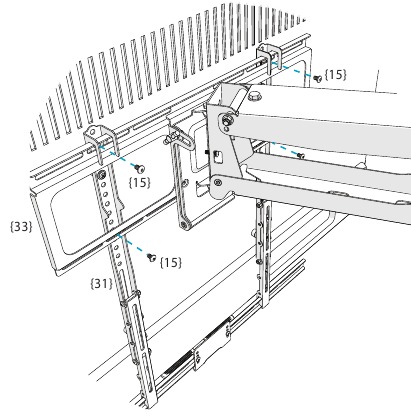

4. Bevestig de tv-beugel aan de verticale beugels.
   Installeer vier schroeven {15} door de tv-beugel {33} en in de verticale beugels {31}.

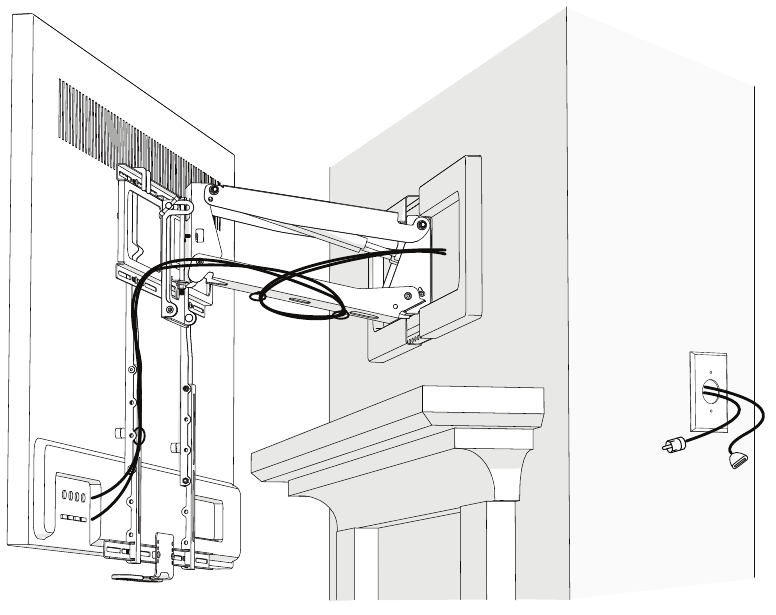

5. Sluit de elektriciteits- en signaalkabels aan op de tv.
   Geef elk segment van de kabels extra lengte, zodat ze niet worden belast of geknikt wanneer de steun beweegt.
   Zorg ervoor dat kabels niet bekneld raken in de hefarm wanneer de tv omhoog wordt gebracht.

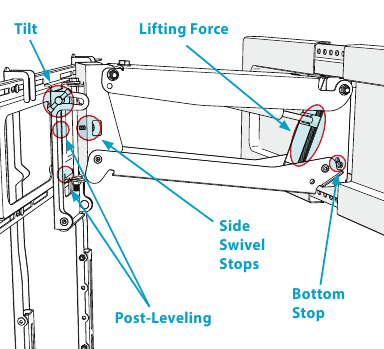

STAP 5 Laatste aanpassingen maken

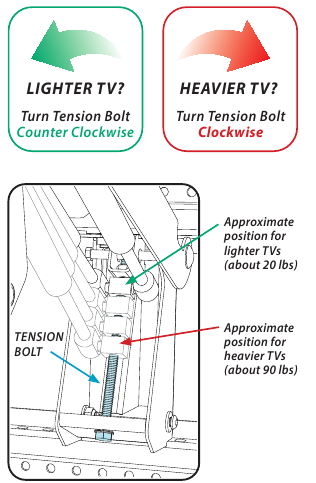

1. Pas de hefkracht aan voor de tv.
   Bekijk eerst alle afbeeldingen in deze stap.
   Gebruik met de veiligheidsbout {20} op zijn plaats een dopsleutel van 10–14 mm met een verlengstuk om de spanningsbout {41} (de lange bout in de hefarm {35}) aan te passen. Draai voor zware tv's de spanningsbout met de klok mee om de gasveren {38} OMLAAG te trekken en de hefkracht te vergroten. Draai tegen de klok in voor lichtere tv's.

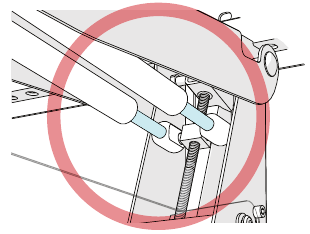

   De gasveren bewegen langzaam als u aan de spanningsbout draait. Hun beweging is subtiel. Wees geduldig, want er zijn mogelijk meerdere omwentelingen nodig om de gewenste spanning te bereiken.
   Pas de spanningsbout aan totdat de tv voorzichtig in de verlaagde positie blijft. Beweeg de tv op en neer binnen het bereik onder de veiligheidsbout. De tv moet bijna tegen de veiligheidsbout blijven en langzaam naar de onderste stops zakken wanneer deze wordt losgelaten.



Draai de spanningsbout niet helemaal naar de bodem – uw steun werkt dan niet goed.

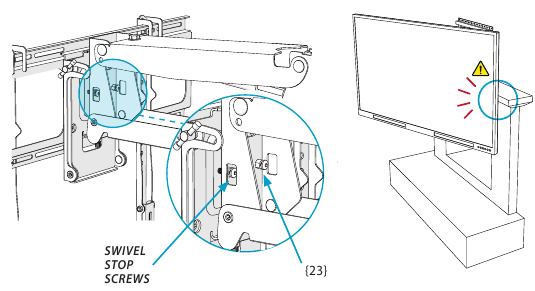

2. Pas indien nodig de zijdelingse draaistopposities aan.
   Om te voorkomen dat de tv tegen de schouw of muur stoot, draait u de borgmoeren {23} los en past u de draaistopschroeven aan de gewenste linker- en rechterstopposities aan. Draai beide borgmoeren vast nadat de aanpassingen zijn gemaakt.
   Als er geen draaibeweging gewenst is, kan het nodig zijn om de borgmoeren te verwijderen en opnieuw te bevestigen aan de andere kant van de draaibeugel, zodat de schroeven tot hun maximale lengte kunnen worden uitgedraaid.

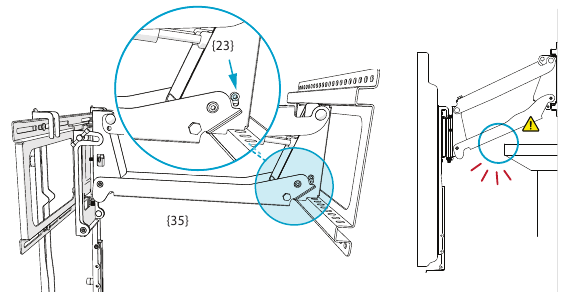

3. Pas indien nodig de onderste stopposities aan en waterpas de tv.
   Om te voorkomen dat de tv de bovenkant van de schouw raakt of te laag zakt, past u de onderste stopschroeven aan elke kant van de hefarm {35} aan. Draai de borgmoeren {23} los en pas de onderste stopschroeven aan de gewenste stoppositie aan en draai de borgmoeren vast. Plaats vervolgens een waterpas boven op de tv. Als de tv niet waterpas staat in de OMLAAG-positie, past u een van de onderste stopschroeven aan totdat de tv waterpas staat.

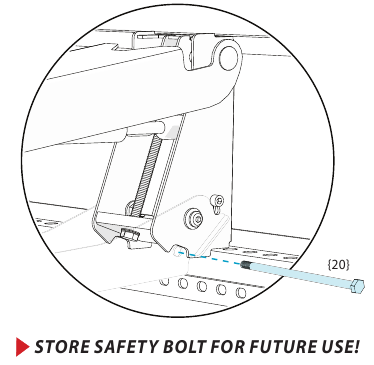

4. Verwijder de veiligheidsbout en de veiligheidsmoer.
   Bewaar deze onderdelen voor toekomstig gebruik.
   De veiligheidsbout {20} en de veiligheidsmoer {27} zijn nodig om de tv in de toekomst te verwijderen.


Laat de hendel nooit los voordat de tv-beugel volledig rechtop staat. (Laat hem niet dichtslaan!) MantelMount is het sterkst in de bovenste positie, en als u hem dicht laat slaan, kan dat tv's beschadigen. Beheers altijd het hefproces.

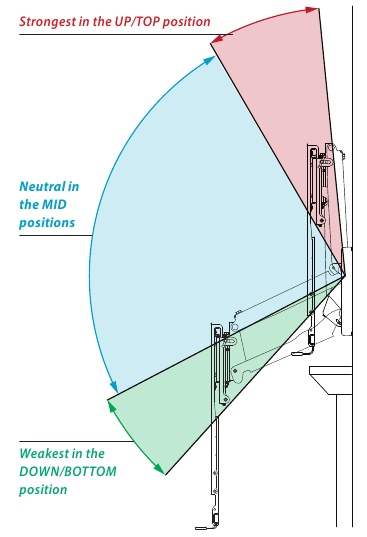

5. Controleer de juiste hefprestaties (kracht).
   MantelMount is ontworpen om de tv veilig in de OMHOOG-positie te houden en hem ook voorzichtig in de OMLAAG-positie te laten rusten. Raadpleeg het onderstaande diagram. Als u aanpassingen moet maken, plaatst u de veiligheidsbout terug en herhaalt u STAP 1. Raadpleeg voor meer informatie over het verfijnen van de hefprestaties 'Steunprestaties' in de tips voor probleemoplossing.

6. Maak indien nodig aanpassingen na het waterpas stellen.
   Plaats een waterpas boven op de tv terwijl deze in de OMHOOG-positie staat. Als hij waterpas staat, is de installatie voltooid! Zo niet, draai dan alle vier de waterpasstelschroeven {15} iets los en draai de tv totdat hij waterpas staat en draai vervolgens alle schroeven vast.

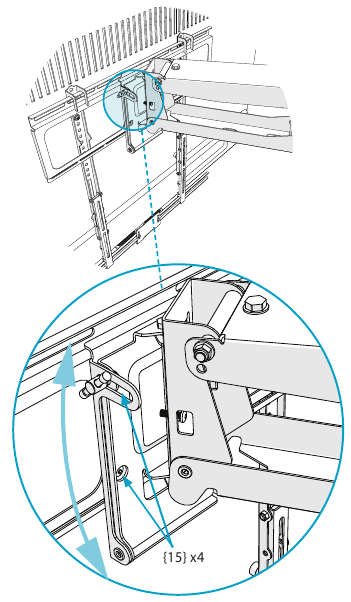

7. Pas de verticale kantelpositie aan.
   Zoek de twee schuifknoppen aan elke kant van het kantelmechanisme op de hefarm {35}. Draai de knoppen iets los en plaats de tv in de gewenste kantelpositie, draai vervolgens de knoppen vast. De kanteling blijft in dezelfde hoek terwijl de steun wordt verhoogd of verlaagd, tenzij deze handmatig wordt gewijzigd.

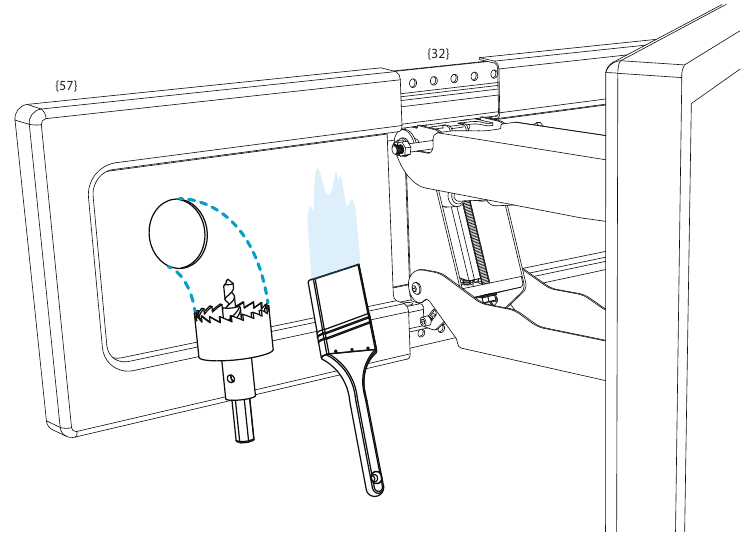

8. Installeer de wandplaatdeksels.
   Gebruik voor de bedrading in de wandplaten {32} een gatenzaagboor om een gat door een wanddeksel {57} te zagen. Pas op dat u de rand rond het gat niet beschadigt.
   Voor het beste resultaat ondersteunt u het wanddeksel met een stuk afvalhout achter het boorgebied. Verf de wanddeksels indien gewenst. Klik ze na het drogen op de wandplaten.


Hartelijk dank voor uw aankoop van een MantelMount.
Raadpleeg de tips voor probleemoplossing of neem contact op met de klantenservice voor installatiehulp.
1.800.897.9755 toestel 1
support@mantelmount.com
Maandag – vrijdag
7:00am – 4:00pm PST

TIPS VOOR PROBLEEMOPLOSSING

Klanttevredenheid staat bij ons voorop!
Hieronder volgen oplossingen voor de meest voorkomende installatieproblemen. Ga voor meer hulp naar www.mantelmount.com/troubleshooting of neem contact op met de klantenservice op 1-800-897-9755 toestel 1 of support@mantelmount.com, maandag tot en met vrijdag, 7.00 tot 16.00 uur PST.
OPMERKING: In zeldzame gevallen kan één probleemoplossende aanpassing de noodzaak creëren voor een andere. Wees voorbereid op wat vallen en opstaan.

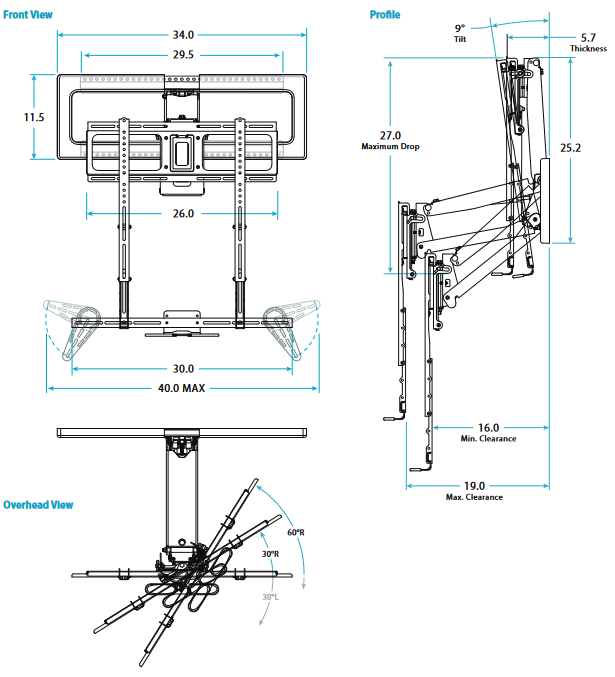

SPECIFICATIES

• TV gewichtscapaciteit: 20-90 pond
• TV schermgrootte: 44" – 80" diagonaal
• Maximale verlagingsafstand: 27"
• Dikte vanaf de muur: 5.7"
• Gewicht van de montage: 37.4 lbs.
• Staal dikte: 2.5mm
• Draaibaar: 30° links en 30° rechts
• Kantelen: 9°
• VESA Patroon 600mm x 600mm
• Afmetingen: 34"b x 25.2"h x 5.5"d

Voor meer informatie over de gepatenteerde technologie van MantelMount, bezoek: www.mantelmount.com/pages/patents

Beperkte levenslange garantie: MantelMount zal elk product of onderdeel vervangen of repareren dat defect blijkt te zijn als gevolg van onjuiste fabricage of materiaal tijdens de garantieperiode. Ga naar www.mantelmount.com/pages/limited-lifetime-warranty voor details.

Als u hulp nodig heeft, bel 1.800.897.9755 toestel 1
Voor ontbrekende/beschadigde onderdelen of vragen tijdens de installatie, neem contact op met ons Customer Support team op 1.800.897.9755 toestel 1 of support@mantelmount.com. Klanttevredenheid is onze hoogste prioriteit!
Bevat belangrijke veiligheidsinformatie – bewaar deze!
MantelMount.com

POSTADRES: 2647 Gateway Road Ste. 105-435 Carlsbad, CA 92009
mantelmount.com

Referenties

• MantelMount Patenten
• MantelMount Installatietips
• De perfecte uittrekbare tv-beugel boven uw open haard | MantelMount
• De perfecte uittrekbare tv-beugel boven uw open haard | MantelMount
• Levenslange beperkte garantie | MantelMount

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MantelMount MM540 Handleiding

Beschikbare talen
