Scosche STUCKUP UQ3WDV-SP Handleiding

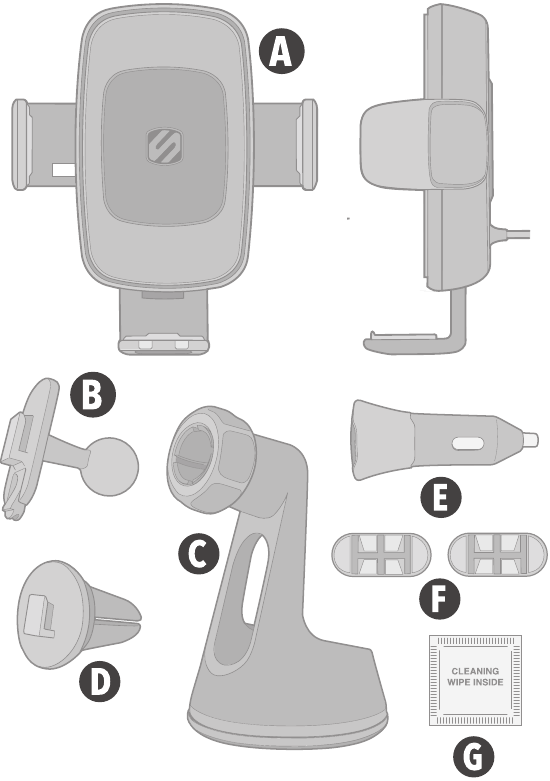

INBEGREPEN ELEMENTEN

1. Universele draadloze oplaadtelefoonhouder
2. T-Notch-kogeladapter
3. Raam-/dashboardhouder

4. Ventilatieopeninghouder
5. Autoadapter

6. Kabelgeleidingsclips (2)
   7. Reinigingsdoekje

APPARAATINSTELLING

Overzicht universele draadloze oplaadtelefoonhouder Raam-/dashboardhouder montage

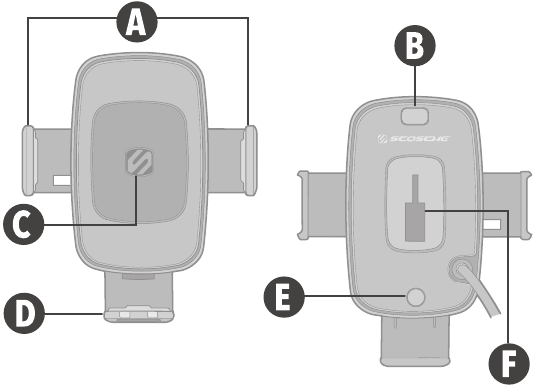

Universele draadloze oplaadtelefoonhouder

1. Zijsteunarmen
2. Ontgrendelknop zijsteun
3. Draadloos oplaadgebied
4. Onderste steun
5. Ontgrendelknop onderste steun
6. T-Notch-opening

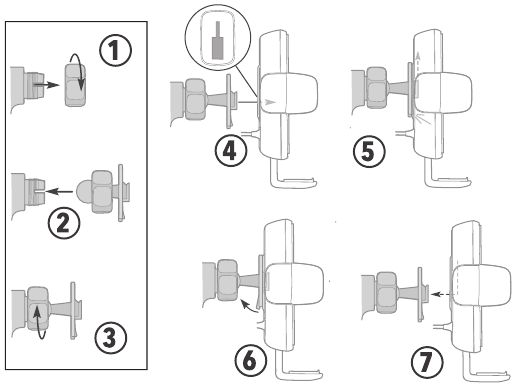

Raam-/dashboardhouder montage

1. Verwijder de kraag van de kogelgewrichtaansluiting
2. Plaats de kraag over het kogeluiteinde van de t-notch / kogeladapter en plaats vervolgens het kogeluiteinde in de aansluiting
3. Draai de kraag vast op de aansluiting.
4. Plaats de t-notch-trekhaak in de opening.
5. Schuif omhoog om op zijn plaats te vergrendelen.

Verwijdering

6. Druk op de hendel om de t-notch los te maken.
7. Schuif omlaag om te verwijderen.

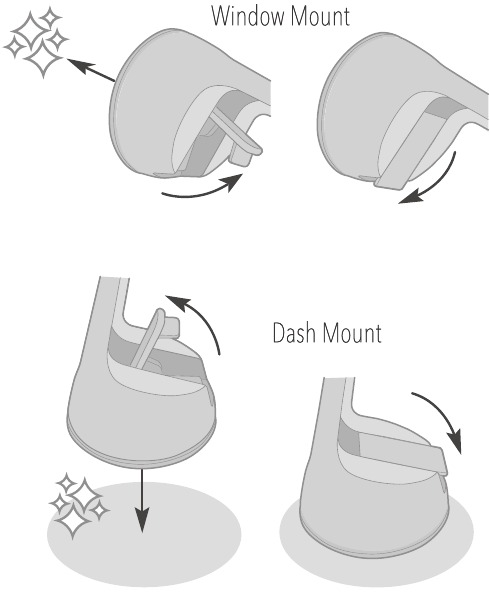

Raam-/dashboardhouder installatie

1. Reinig het montageoppervlak met het meegeleverde doekje*
2. Verwijder de beschermfolie van de StickGrip™-zuignapvoet**.
3. Plaats de houder met de hendel in de OMHOOG-positie op het oppervlak** en druk de hendel omlaag om hem op zijn plaats te vergrendelen.

*Het meegeleverde reinigingsdoekje kan verkleuring van bepaalde kunststoffen, vinyls en geverfde oppervlakken veroorzaken. Het wordt aanbevolen om eerst in een onopvallend gebied te testen.
**Opmerking: De StickGrip-zuignap kan resten of verkleuring achterlaten op sommige oppervlakken. Het kan ook een kring van resten achterlaten wanneer het op het dashboard wordt gemonteerd.

4. Om de StickGrip-montagevoet te vernieuwen en opnieuw te gebruiken, spoelt u deze af onder warm water en laat u deze aan de lucht drogen.


Ventilatieopeninghouder montage & installatie

Ventilatieopeninghouder montage

Plaats de t-notch-trekhaak op de ventilatieopeninghouder in de opening aan de achterkant van de houderkop (A) en schuif omhoog (B).
Schuif de ventilatieopeninghouder omlaag om te verwijderen (C).

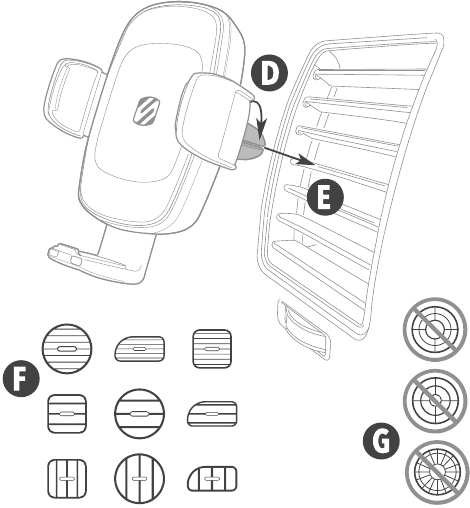

Installatie

Draai de ventilatieopeningclips op de houder (D) om ze uit te lijnen met de ventilatieopening (E).

Opmerking: Werkt met veel ventilatieopeningontwerpen (F). Niet compatibel met gebogen of cirkelvormige ventilatieopeningen (G).

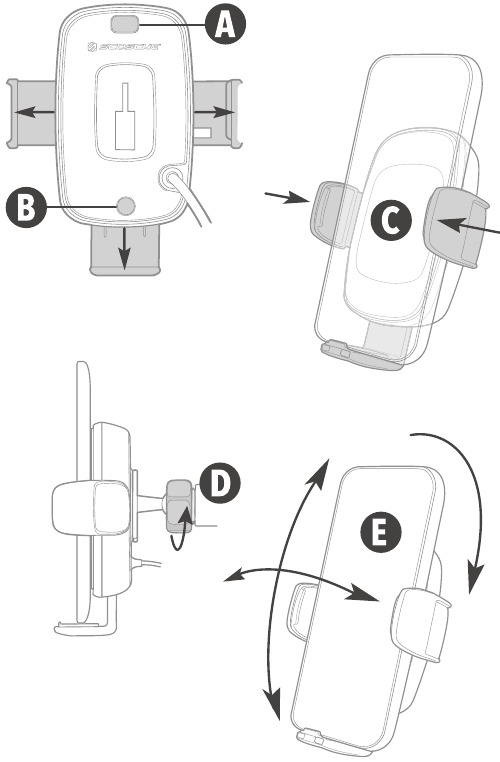

Houder afstellen

Druk op de ontgrendelknoppen aan de zijkant en onderkant van de steun (A& B) om de universele houder volledig te openen.

Plaats het apparaat in de houder en druk de zijsteunen handmatig naar binnen om het apparaat vast te zetten (C).

Opmerking: De onderste steun kan ook handmatig worden afgesteld om het apparaat indien nodig in de houder omhoog te brengen.

Druk op de ontgrendelknop van de zijsteun om het apparaat te verwijderen.

Draai de kogelgewrichtkraag op de raam-/dashboardhouder los (D) om de hoek van de houder aan te passen of de houder te draaien (E).

Opmerking: De ventilatieopeninghouder kan alleen worden gedraaid.

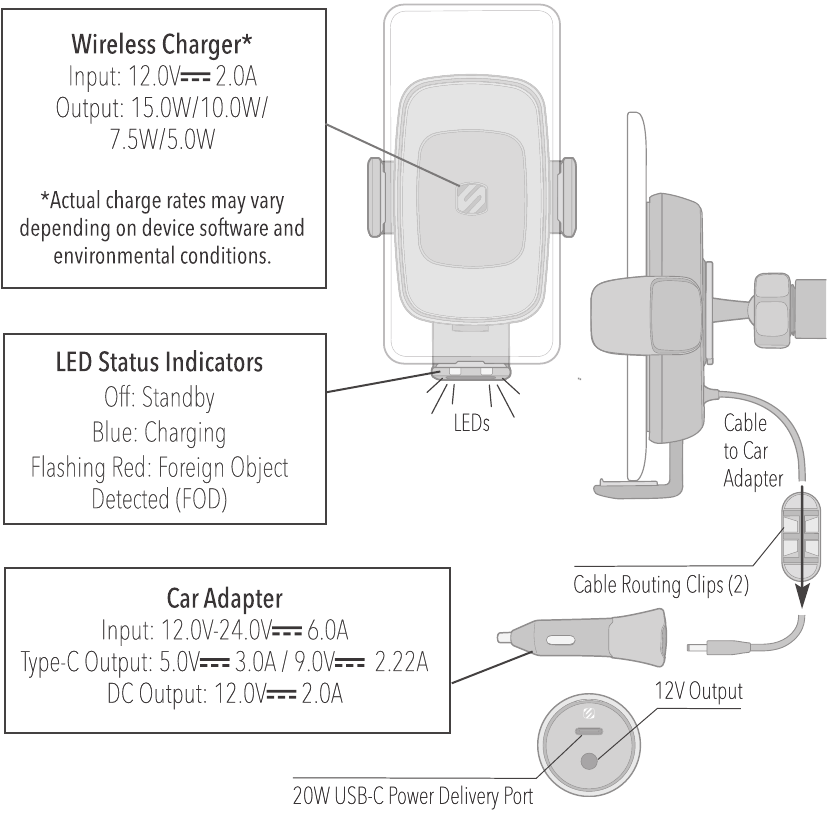

Aansluiting & opladen

StuckUp Raam/dashboard + ventilatieopening

Telefoon:
800-363-4490 x1
805-486-4450 x1

www.scosche.com
