TrolMaster Hydro-X (HCS-1) handleiding

OVERZICHT

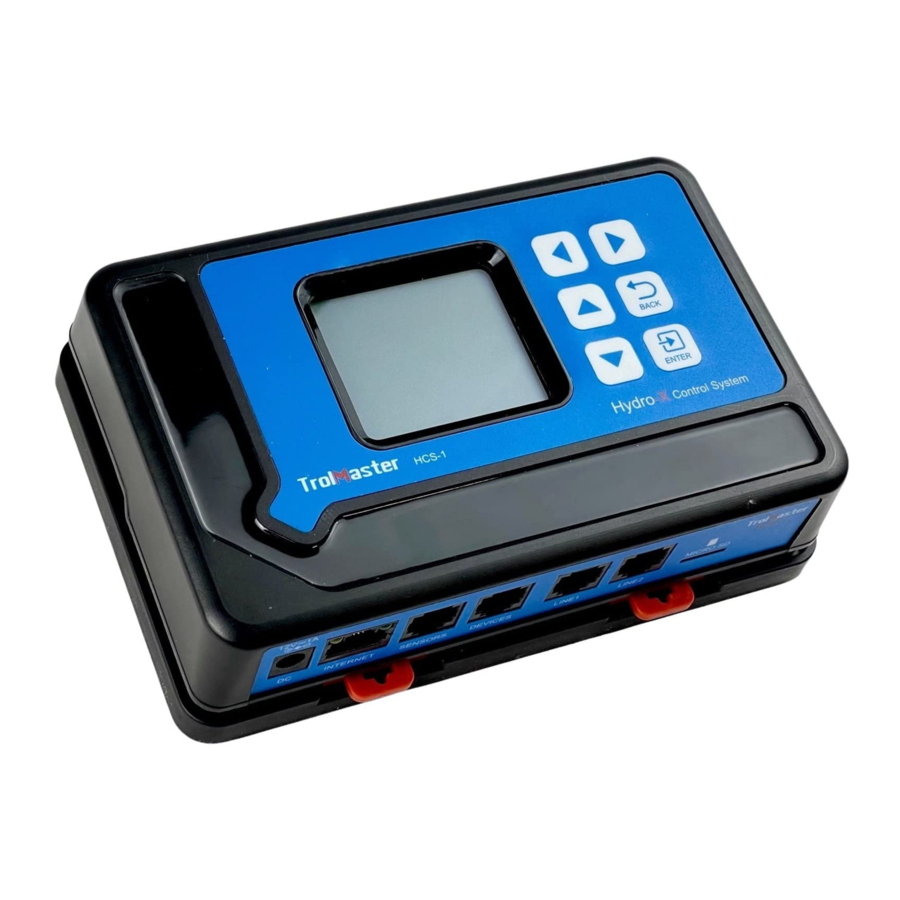

Het Hydro-X Control System is het meest intelligente en veelzijdige omgevingscontrolesysteem op de markt. Het kan tot 512 lampen, 4 temperatuurapparaten, 2 luchtvochtigheidsapparaten, 2 CO2-apparaten en 9 voorgeprogrammeerde apparaten aansturen. Dankzij de ongelooflijke flexibiliteit kan iedereen eenvoudig zijn eigen kweekruimtesysteem aanpassen voor een maximale opbrengst.
Het systeem wordt geleverd met een 3-in-1 sensor die temperatuur, luchtvochtigheid en licht detecteert. Een CO2-sensor is beschikbaar voor het meten van het CO2-niveau. Wanneer de gemeten waarde uw aangepaste instelbereik overschrijdt, wordt er een waarschuwingsbericht naar uw smartphone gestuurd. Er zijn ook rookmelders beschikbaar voor rookdetectie om u te waarschuwen als er brand is. Hydro-X helpt u om uw kweekomgevingen perfect te bewaken.
Hydro-X is speciaal ontworpen om een dagelijks lichtbeheer voor uw verlichtingssysteem in te stellen. Met 2 afzonderlijke lijnen kan de gebruiker meerdere verlichtingsindelingen (en dimreeksen) maken op basis van zijn individuele voorkeuren. Dit systeem kan uw verlichtingssysteem efficiënt aansturen door een schema uit te voeren met geavanceerde functies zoals automatisch dimmen, uitschakeling bij oververhitting, zonsopgang- en zonsondergangsimulatie.
Hydro-X kan bijna alle soorten apparaten in uw kweekruimten aansturen met zijn 4 soorten apparaatstations. Temperatuurapparaatstations, luchtvochtigheidapparaatstations, CO2-apparaatstations en programma-apparaatstations zijn ontworpen om te worden aangesloten op verschillende apparaten voor gecentraliseerde besturing. Hydro-X biedt een slimmere en flexibelere aanpak voor de aansluiting van de apparaten die u wilt aansturen.
Hydro-X blijft bij de tijd, het heeft de mogelijkheid om rechtstreeks verbinding te maken met het netwerk met een standaard netwerkkabel. Na het downloaden van de app kunt u de omgeving van uw kweekruimten altijd en overal bewaken en bedienen. U kunt de historische gegevens lezen via een grafiek op uw smartphone en waarschuwingsberichten ontvangen als de kweekomgeving uw instelpunten overschrijdt. Een micro-SD-kaart is ook beschikbaar voor datalogging als internet niet beschikbaar is. Met Hydro-X kunt u de kweekomgeving binnen handbereik bewaken en bedienen.

FEITEN

Hier zijn enkele belangrijke zaken om te overwegen bij het gebruik van het Hydro-X Control System.

• Elke set van het Hydro-X Control System kan worden aangesloten op één 3-in-1 sensor, één C02-sensor en één PAR-sensor, maximaal vijf optionele waterdetectoren en vijf optionele rookmelders. De 3-in-1 sensor wordt gebruikt om temperatuur, luchtvochtigheid en licht te detecteren, de CO2-sensor wordt gebruikt om het CO2-niveau te detecteren, de PAR-sensor kan fotosynthetisch actieve straling van de lichtbron detecteren en de water- en rookmelders worden gebruikt om respectievelijk waterlekkage te detecteren en brand te voorkomen.
• Elke verlichtingslijn MOET een enkel wattage/type armatuur hebben dat erop is aangesloten. U kunt geen armaturen met verschillende wattages mengen op dezelfde interconnectbedrading. Wanneer aangesloten op lampen die worden bestuurd door een digitaal signaal (zoals ThinkGrow DE ballast), kunnen 256 lampen op elke lijn worden bestuurd, met potentieel 512 lampen in totaal. Er is een verlichtingsregeladapter (signaalconverter) beschikbaar voor het aansturen van de traditionele lampen die worden bestuurd door een analoog signaal (0-10v), zoals Gavita enz. Vanwege de beperking van het analoge signaal kan het systeem maximaal 40 traditionele ballasten op elke lijn aansturen, in totaal 80 traditionele ballasten op beide lijnen.
• Verschillende apparaten (zoals voor Temp/ Humid /CO2, enz.) kunnen op dit apparaat worden aangesloten via 4 soorten verschillende Apparaatstations. Elk apparaat heeft zijn eigen en speciale apparaatstation, dat afzonderlijk kan worden aangeschaft, afhankelijk van uw behoeften. Verwissel het apparaatstation niet voor verschillende apparaten.
• Sensoren, Apparaatstations en Ballasten worden aangesloten op de hoofdcontroller met behulp van RJ12-kabels om alle apparaten in serie te schakelen. Elk van de sensoren en apparaatstations wordt geleverd met een RJ12 "T"-splitter en RJ12-kabels. Verschillende lengtes voorgekrimpte RJ12-kabels en extra T-vormige splitters kunnen afzonderlijk worden aangeschaft.
• Een maximale afstand van 1000 f/ 300 meter tussen het HCS-1 Hydro-X Control System en de te besturen apparaten is vereist.
• Volg alle lokale en nationale elektrische voorschriften voor installatievereisten.
• De Hydro-X is uitsluitend bedoeld voor gebruik binnenshuis. Het wordt aanbevolen om de accessoires van Trolmaster te gebruiken voor goede prestaties.

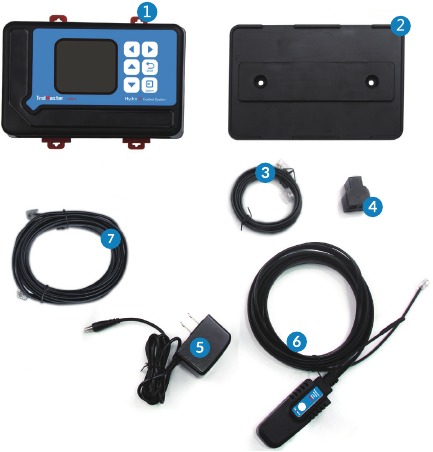

ONDERDELEN

1. Controller
2. Achterplaat (beugel)
3. 4 ft RJ12-kabel
4. T-vormige splitter
5. 12VDC-voeding
6. 3-in-1 sensor
7. 16 ft RJ12-kabel

INSTALLATIE

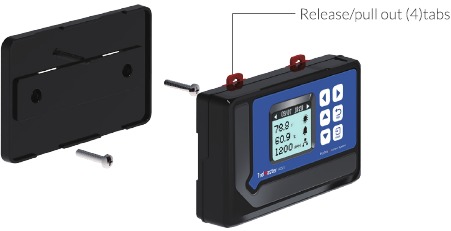

Bepaal waar u de hoofdcontroller wilt plaatsen. De controller wordt geleverd met een eenvoudig te gebruiken DIN-type beugel. Trek de 4 lipjes naar buiten om de beugel van het apparaat los te maken, monteer de beugel op een muur of oppervlak, plaats het apparaat terug op de beugel en druk de 4 lipjes terug om het apparaat op zijn plaats te vergrendelen. De interconnectie RJ12-communicatiekabels zijn verkrijgbaar in verschillende lengtes, selecteer de juiste lengte voor uw toepassing. Het HCS-1 Hydro-X Control System wordt geleverd met een kabel van 4 ft en 16 ft. Deze interconnectie RJ12-kabels zijn ook verkrijgbaar in lengtes van 25 ft en 50 ft. Selecteer de juiste lengte voor uw toepassing.

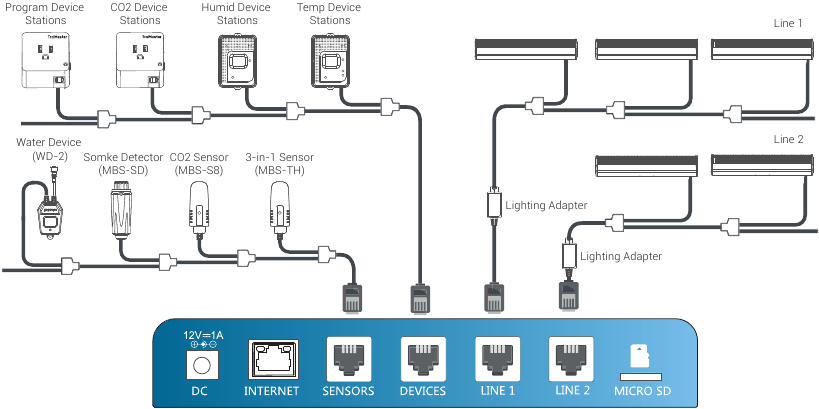

AANSLUITINGEN

1. Stroomaansluiting:
   Sluit de stekker van de voeding aan op de stroomconnector (DC).
2. Sensoraansluiting:
   Sluit de RJ12-kabel aan op de SENSORS-connector en sluit deze aan de andere kant aan op een splitter. Sluit de 3-in-1 sensor aan op de splitter voor de aansluiting. De andere connector op de splitter kan worden gebruikt om continu verbinding te maken met de volgende splitter. Sluit een CO2-sensor aan op de 2e splitter. Herhaal de procedure en sluit indien nodig een of meer rookmelders aan. Druk op de kleine knop op de rookmelder, de Hydro-X zal automatisch een adres toewijzen aan het apparaat in volgorde.
3. Apparaatstationaansluiting (hoofdcontroller moet zijn ingeschakeld)
   Sluit de kabel die van de DEVlCES-connector komt aan op het eerste aan te sluiten Apparaatstation. Gebruik de T-vormige splitter en korte RJ-kabel zodat de eerste kabel kan worden doorverbonden met de volgende aan te sluiten T-vormige splitter (Apparaatstation). Steek de stekker van het Apparaatstation in het stopcontact voor de stroomvoorziening. Druk op de kleine knop op het apparaatstation, het systeem zal automatisch een adres toewijzen aan het apparaatstation in volgorde. Herhaal dit proces totdat alle apparaatstations zijn aangesloten op de hoofdcontroller.
4. Lichtaansluiting
   1. Voor HlD-lampen:
      Sluit de kabel die van LlNE 1 komt aan op de eerste aan te sluiten digitale ballast. Gebruik de T-vormige splitter en korte RJ-kabel zodat de eerste kabel kan worden doorverbonden met de volgende aan te sluiten T-vormige splitter (ballast). Herhaal dit proces totdat alle ballasten (armaturen) zijn aangesloten op de LINE 1. Sluit meer lampen aan via de LlNE 2-poort. Herhaal dezelfde procedure op LINE 2.

      1. Controller
      2. Splitter
      3. HID-lampen
   2. Voor traditionele lampen:
      Indien aangesloten op traditionele lampen die worden bestuurd door een analoog signaal (0-10v), zoals Gavita armaturen, is een verlichtingsregeladapter (signaalconverter) nodig om het digitale signaal om te zetten in een analoog signaal. De aansluiting is vergelijkbaar als hierboven, maar met een signaalconverter aangesloten tussen ballast en controller. Sluit eerst de signaalconverter aan op de LlNE 1- of LlNE 2-connector en sluit deze vervolgens aan de andere kant aan op een splitter. Gebruik ten slotte een andere RJ12-kabel om verbinding te maken tussen de splitter en de analoge ballast. Zie het aansluitschema.

      1. Controller
      2. Verlichtingsregeladapter
      3. Splitter
      4. Traditionele lampen

Elke lijn kan worden ingesteld als een "gestagede" dimzone. Met andere woorden, elke zone heeft zijn eigen onafhankelijke dimtemperatuurinstelling en de dimactie. Met 2 lijnen kan de gebruiker meerdere verlichtingsindelingen (en dimreeksen) maken op basis van zijn individuele voorkeuren. Enkele voorbeelden worden hieronder getoond.

5. Internetverbinding
   Dit apparaat heeft de functie om het netwerk aan te sluiten voor afstandsbediening. De gebruiker kan een standaard netwerkkabel gebruiken voor verbinding via de INTERNET-connector.

KNOPPEN

Het HCS-1 Hydro-X Control System is uiterst eenvoudig te gebruiken. Het verlichte 128x128 LCD-scherm geeft de gebruiker de huidige omstandigheden en toegang tot alle instellingen. Alle instellingen zijn toegankelijk via de 6 drukknoppen aan de voorkant van het apparaat. De functies van de knoppen worden hieronder beschreven.

OMHOOG/OMLAAG: De Omhoog- en Omlaagknoppen verplaatsen de cursor omhoog en omlaag om het item op het LCD-scherm te selecteren.
LINKS/RECHTS: De Links- en Rechtsknoppen verplaatsen de cursor naar de vorige of volgende pagina, het linker- of rechteritem.
TERUG: De Terugknop gaat terug naar de vorige pagina.
ENTER: De Enter-knop wordt gebruikt om het menu-item te openen dat moet worden gewijzigd, en om het nieuwe instelpunt te accepteren en "in te voeren" in het geheugen.
Maak uzelf vertrouwd met de functie van de 6 knoppen aan de voorkant van het HCS-1 Hydro-X Control System om toegang te krijgen tot de instellingen, en om beter te begrijpen hoe u het HCS-1 Hydro-X Control System optimaal kunt benutten.

Startinstellingen

Zodra u alle apparaten, sensoren en armaturen op het HCS-1 Hydro-X Control System hebt aangesloten, kunnen we het apparaat gaan gebruiken.
Sluit de stekkeradapter aan op de stroomconnector aan de onderkant van het HCS-1 Hydro-X Control System. Het HCS-1 Hydro-X Control System wordt ingeschakeld en opgestart.
Als dit de eerste keer is dat u het HCS-1 Hydro-X Control System gebruikt, wordt het Welkomstscherm/de Welkomstpagina weergegeven wanneer u het HCS-1 Hydro-X Control System inschakelt.

*OPMERKING: Druk eerst op de ENTER (Enter)-knop om naar de configuratiepagina te gaan en met de installatie te beginnen.
Tijdinstelling: Raadpleeg P18 voor de tijdinstelling om de standaardtijd vóór gebruik te wijzigen in de huidige tijd.

Hoofdmenu

1. Het hoofdmenu geeft drie elementen weer:
   Temperatuurwaarde (°F) bijv.: 78,8°F
   Vochtigheidswaarde (%) bijv.: 20,2%
   CO2-niveau (PPM) bijv.: 1200 PPM
   De bovenste titelbalk geeft de huidige datum en tijd aan:
   Maand/Datum bijv.: 09/07
   Uur/Minuut bijv.: 18:20
   Dagmodus
   Nachtmodus
   Alarm geactiveerd
   Internet verbonden
   Geen netwerkverbinding (geen pictogram)
   *OPMERKING: Download de TrolMaster-app uit de App Store of Google Play.

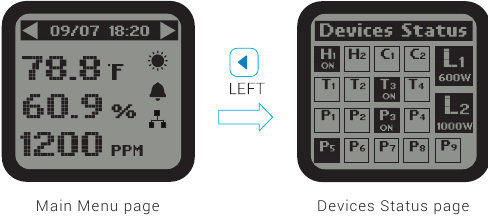

2. Druk op de hoofdpaginapagina op de LINKER (LEFT)-knop om toegang te krijgen tot de pagina Apparaatstatus (Devices Status). Het scherm toont apparaten in 3 staten.

   1. Staat één: Gemarkeerd en met "AAN" (ON) geeft aan dat het apparaat is aangesloten en in werkende staat verkeert (geactiveerd).
   2. Staat twee: Gemarkeerd en zonder "AAN" (ON) geeft aan dat het apparaat is aangesloten, maar niet in werkende staat verkeert (stand-by).
   3. Staat drie: Niet-gemarkeerd geeft aan dat er geen apparaatstation op dit adres is aangesloten.

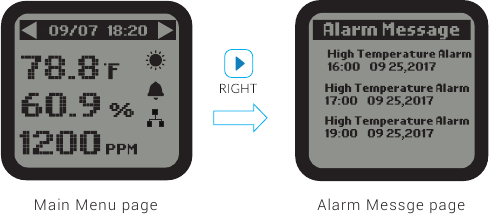

3. Druk op de hoofdpaginapagina op de RECHTER (RlGHT)-knop om toegang te krijgen tot de pagina Alarmbericht (Alarm Message). Het LCD-scherm toont records van alle alarmberichten.

   *OPMERKING:
   1. Op de pagina Apparaatstatus (Devices Status) zijn de apparaatstatussen niet geschikt voor verlichtingsapparaten. Het LCD-scherm toont de verlichtingsstatus voor twee verlichtingslijnen L1 en L2.
   2. Verwijder de Micro-SD-kaart niet in het hoofdscherm (met temperatuur, vochtigheid en CO2). Anders kan de kaart gemakkelijk beschadigd raken.

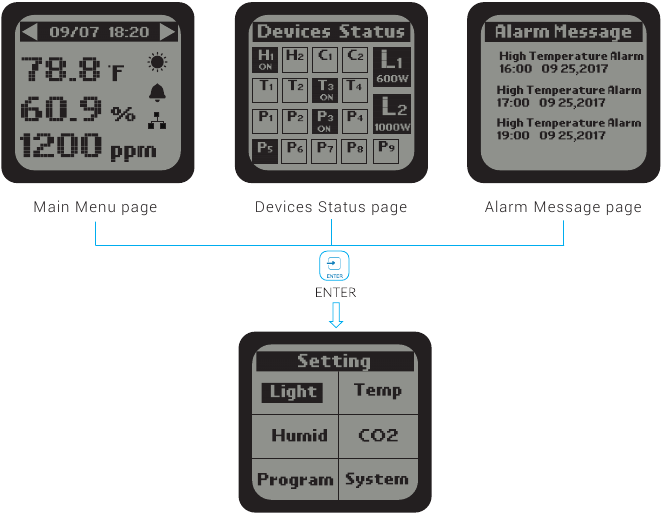

Instellingenpagina

Druk op de hoofdpaginapagina, pagina Apparaatstatus (Device Status) of pagina Alarmbericht (Alarm Message) op de ENTER (ENTER)-knop om toegang te krijgen tot de INSTELLINGEN (SETTING)-pagina. Het LCD-scherm geeft 6 onderwerpen (Licht/Temp/Vochtigheid/CO2/Programma/Systeem) weer, zoals op de afbeelding te zien is. U kunt de cursor (OMHOOG/OMLAAG/LINKS/RECHTS) verplaatsen om het onderwerp te selecteren waarvan u de instelling wilt bewerken.

Verlichtingsinstellingen

1. Selecteer op de pagina Instelling (Setting) het onderwerp Licht (Light) en druk vervolgens op de ENTER (ENTER)-knop om uw selectie te bevestigen. Het scherm geeft Lijn (Line) 1 en Lijn (Line) 2 weer. Druk op de OMHOOG (UP)-knop of de OMLAAG (DOWN)-knop om Lijn (Line) 1 of Lijn (Line) 2 te selecteren. Druk vervolgens op de ENTER (ENTER)-knop om naar de configuratiepagina te gaan.
2. Gebruik de OMHOOG- en OMLAAG-knop om het optionele item te selecteren. Druk op de ENTER-knop, de cijfers knipperen. Druk vervolgens op de OMHOOG- of OMLAAG-knop om de instelling te wijzigen. Druk ten slotte op de ENTER-knop om de wijziging te bevestigen en op te slaan.

   Wattage: Selecteer het wattage van de ballast die op deze lijn wordt aangesloten.
   Qutput Max: Selecteer het wattage waarop u de armaturen wilt gebruiken in stappen van 25 watt. De gebruiker kan elke instelling tussen 600 watt en 1150 watt selecteren voor de armatuur van 1000 watt.
   Aan om (On at): De tijd van de dag waarop de lampen voor die LIJN (LINE) 1 worden AANgezet.
   Uit om (Off at): De tijd van de dag waarop de lampen voor die LIJN (LlNE) 1 worden UITgezet.
   Dimmen om (Dim at): Selecteer de temperatuur waarop u de lampen in elke lijn wilt dimmen.
   Stoppen om (Stop at): De maximale temperatuur die het teeltgebied kan bereiken voordat de lampen worden uitgeschakeld. Normaal gesproken ingesteld op minimaal 5°F tot 10 graden F boven de instelling "Dimmen om (Dim at)".
   Zonsopgang/ondergang (Sun R/S time): simuleer zonsopgang en zonsondergang door het verlichtingsniveau (helderheid) langzaam te verhogen en te verlagen. De gebruiker kan 0 minuten (uit) tot 30 minuten selecteren in stappen van 5 minuten voor de functie Zonsopgang/zonsondergang.

3. De verlichtingsconfiguraties van lijn 2 zijn hetzelfde als de instelling van lijn 1.


Temperatuurinstellingen

1. Selecteer op de pagina Setting (Instellingen) het Temp-onderwerp en druk vervolgens op de ENTER button om naar de Temp-instellingenpagina te gaan. Gebruik de Up button of Down button om het apparaat of Alarm Setting (alarminstelling) te selecteren.
2. Wanneer Device 1 (apparaat 1) is geselecteerd, kan de gebruiker het temperatuurinstelpunt instellen voor de Day/Night mode (dag/nachtmodus) voor Device 1 (apparaat 1). De unit schakelt automatisch het Temp Device 1 (temperatuurapparaat 1) in wanneer de gemeten temperatuur BOVEN of ONDER het instelpunt ligt. Druk op de ENTER button en de tekst Above (boven) of Below (onder) zal knipperen. Druk op de UP of DOWN button om te wisselen tussen Above (boven) en Below (onder). Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan.

   For example (bijvoorbeeld): Turn on device (schakel apparaat in) wanneer de temperatuur Above setpoint (boven het instelpunt) bereikt voor Cooling devices (koelapparaten); Turn on device (schakel apparaat in) wanneer de temperatuur Below setpoint (onder het instelpunt) bereikt voor Heating devices (verwarmingsapparaten).
   Gebruik de UP en DOWN button om Day mode (dagmodus) of Night mode (nachtmodus) te selecteren, het geselecteerde item wordt gemarkeerd. Druk op de ENTER button en de huidige temperatuurwaarde zal knipperen. Druk op de UP of DOWN button om het instelpunt te wijzigen. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.
3. Druk op de DOWN button om de Temp Alarm (temperatuuralarm) pagina te selecteren en te openen. Het scherm geeft het Min/Max setpoint (min./max. instelpunt) weer. Druk op de UP of DOWN button om het Min (min.) of Max setpoint (max. instelpunt) te selecteren. Het geselecteerde item wordt gemarkeerd. Druk vervolgens nogmaals op de ENTER button, het huidige temperatuurinstelpunt zal knipperen. Druk op de UP of DOWN button om het instelpunt te wijzigen. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.
   Wanneer het temperatuurniveau het instelbereik overschrijdt, stuurt de unit een waarschuwingsbericht naar uw smartphone.
   De instellingsprocedure van andere Temp Device Station (temperatuurapparaatstations) is hetzelfde als hierboven.


Vochtigheidsinstellingen

1. Selecteer op de Setting page (instellingenpagina) het Humid subject (vochtigheidsonderwerp) en druk vervolgens op de ENTER button om naar de Humid setting (vochtigheidsinstellingen) pagina te gaan. Gebruik de Up button of Down button om de Device 1 (apparaat 1) of Device 2 (apparaat 2) of Alarm setting (alarminstelling) te selecteren.
2. Wanneer Device 1 (apparaat 1) is geselecteerd, kan de gebruiker het humidity setpoint (vochtigheidsinstelpunt) instellen voor Day/ Night mode (dag-/nachtmodus) voor Device 1 (apparaat 1). De unit schakelt automatisch de Humid Device 1 (vochtigheidsapparaat 1) in wanneer de gemeten vochtigheid ABOVE (BOVEN) of BELOW (ONDER) het instelpunt ligt.
   Druk op de ENTER button en de tekst Above (boven) of Below (onder) zal knipperen.
   Druk op de UP of DOWN button om te wisselen tussen Above (boven) en Below (onder).
   Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.

   For example (bijvoorbeeld): Turn on device (schakel apparaat in) wanneer het vochtigheidsniveau Above setpoint (boven het instelpunt) ligt voor Dehumidifier (luchtontvochtiger); Turn on device (schakel apparaat in) wanneer het vochtigheidsniveau Below setpoint (onder het instelpunt) ligt voor Humidifier (luchtbevochtiger). Gebruik de UP en DOWN button om Day mode (dagmodus) of Night mode (nachtmodus) te selecteren, het geselecteerde item wordt gemarkeerd. Druk op de ENTER button en de huidige Humid value (vochtigheidswaarde) zal knipperen. Druk op de UP of DOWN button om het instelpunt te wijzigen. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.
3. Druk op de DOWN button om de Humid Alarm (vochtigheidsalarm) pagina te selecteren en te openen. Het scherm geeft het Min/Max setpoint (min./max. instelpunt) weer. Druk op de UP of DOWN button om het Min (min.) of Max setpoint (max. instelpunt) te selecteren. Het geselecteerde item wordt gemarkeerd. Druk vervolgens nogmaals op de ENTER button, het huidige vochtigheidsinstelpunt zal knipperen. Druk op de UP of DOWN button om het instelpunt te wijzigen. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.
   Wanneer het vochtigheidsniveau het instelbereik overschrijdt, stuurt de unit een waarschuwingsbericht naar uw smartphone.
   De instellingsprocedure van Humid Device Station 2 (vochtigheidsapparaatstation 2) is hetzelfde als hierboven.


CO2-instellingen

1. Selecteer op de Setting page (instellingenpagina) het CO2 subject (CO2-onderwerp) en druk vervolgens op de ENTER button om naar de CO2 setting (CO2-instellingen) pagina te gaan. Gebruik de Up button of Down button om de Device 1 (apparaat 1) of Device 2 (apparaat 2) of Alarm Setting (alarminstelling) te selecteren.
2. Wanneer Device 1 (apparaat 1) is geselecteerd, kan de gebruiker het CO2 setpoint (CO2-instelpunt) instellen tijdens Daytime (overdag) voor Device 1 (apparaat 1). De unit schakelt automatisch de CO2 Device 1 (CO2-apparaat 1) in wanneer het gemeten CO2 level (CO2-niveau) ABOVE (BOVEN) of BELOW (ONDER) het instelpunt ligt. Druk op de ENTER button en de tekst Above (boven) of Below (onder) zal knipperen. Druk op de UP of DOWN button om te wisselen tussen Above (boven) en Below (onder). Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.

   For example (bijvoorbeeld): Turn on device (schakel apparaat in) wanneer het CO2 level (CO2-niveau) het Above setpoint (boven het instelpunt) bereikt voor Exhaust fan (afzuigventilator); Turn on device (schakel apparaat in) wanneer het CO2 level (CO2-niveau) het Below setpoint (onder het instelpunt) bereikt voor CO2 Generator (CO2-generator) of Regulator (regelaar).
   De gebruiker kan het instelpunt instellen voor Day mode (dagmodus). Druk op de DOWN button om de CO2 value (CO2-waarde) te selecteren. Druk op de ENTER button en de huidige CO2 value (CO2-waarde) zal knipperen. Druk op UP of DOWN om het CO2 setpoint (CO2-instelpunt) te wijzigen met een stappen van 10. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan.
   De gebruiker kan ook de Fuzzy Logic mode (fuzzy logic-modus) IN- of UITSCHAKELEN. Druk op de DOWN button om het Fuzzy subject (fuzzy-onderwerp) te selecteren en druk vervolgens op de ENTER button. De tekst ON (aan) of OFF (uit) zal knipperen. Druk vervolgens op de UP of DOWN button om te wisselen tussen de ON (aan) en OFF (uit) status. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan.
   *NOTE (OPMERKING):
   1. Fuzzy Logic mode (fuzzy logic-modus) is alleen voor de controle van de CO2 Regulator (CO2-regelaar). Schakel deze niet in tijdens het aansluiten op een CO2 generator (CO2-generator).
   2. Fuzzy Logic mode (fuzzy logic-modus) gaat stijgende of dalende CO2 levels (CO2-niveaus) tegen door snel de CO2 selenoid valve (CO2-solenoïdeklep) te activeren, waardoor CO2 levels (CO2-niveaus) nauwkeuriger kunnen worden geregeld.
   3. Druk op de DOWN button om de CO2 Alarm (CO2-alarm) pagina te selecteren en te openen. Het scherm geeft het Min / Max setpoint (min./max. instelpunt) weer. Druk op de UP of DOWN button om het Min (min.) of Max setpoint (max. instelpunt) te selecteren. Het geselecteerde item wordt gemarkeerd.

      Druk vervolgens nogmaals op de ENTER button, het huidige CO2 setpoint (CO2-instelpunt) zal knipperen. Druk op de UP of DOWN button om het instelpunt te wijzigen. Druk ten slotte op de ENTER button om de wijziging te bevestigen en op te slaan. Het LCD-scherm geeft "Setting saved" (instelling opgeslagen) weer.
      Wanneer het CO2 level (CO2-niveau) het instelbereik overschrijdt, stuurt de unit een waarschuwingsbericht naar uw smartphone.
      De instellingsprocedure van CO2 Device Station 2 (CO2-apparaatstation 2) is hetzelfde als hierboven.

Programma-instellingen

1. Selecteer op de Setting page (instellingenpagina) het Program subject (programmaonderwerp) en druk vervolgens op de ENTER button om uw selectie te bevestigen. Het scherm geeft in totaal 9 preset numbers (vooraf ingestelde nummers) weer: 1, 2, 3...9. U kunt in totaal 9 extra apparaten toewijzen met de preset numbers (vooraf ingestelde nummers) van program device 1 (programma-apparaat 1) tot program device 9 (programma-apparaat 9).
2. Druk op nummer 1 om naar de Program Device 1 (programma-apparaat 1) pagina te gaan. Er zijn twee timing control type (timingbesturingstypes): By Schedule (op schema) & By Recycle (op herhaling). Druk op de ENTER button, het TICK icon (vinkpictogram) wordt gemarkeerd en knippert. Druk vervolgens op de UP of DOWN button om By Schedule (op schema) of By Recycle (op herhaling) te selecteren. Druk ten slotte op de ENTER button om uw selectie te bevestigen en het LCD-scherm geeft "setting saved" (instelling opgeslagen) weer. Druk op de UP of DOWN button om de subdirectory (submap) te selecteren die u wilt wijzigen.

   Het geselecteerde item wordt gemarkeerd, druk op de ENTER button, het item zal knipperen. Druk op de UP of DOWN button om de tijd te wijzigen en druk op de ENTER button om uw wijziging op te slaan. Het aantal keren (frequentie) begint van 1 tot 100.

By Schedule (op schema):
On (aan): De starttijd van de continue werktijd van Program Device 1 (programma-apparaat 1).
Off (uit): De eindtijd van de continue werktijd van Program Device 1 (programma-apparaat 1).

By Recyle (op herhaling):
Start (start): De starttijd van de cyclische werktijd van Program Device 1 (programma-apparaat 1).
ON Time (aan-tijd): De duur van de werktijd per cyclus voor Program Device 1 (programma-apparaat 1). OFF Time (uit-tijd): De duur van de niet-werktijd per cyclus voor het programma

Device 1 (apparaat 1).
Times (keren): het aantal keren van de dagelijkse werkcyclus.
De instellingsprocedure van andere Program Device Stations (programma-apparaatstations) is hetzelfde als hierboven.
*NOTE (OPMERKING): lf de totale cyclustijd 24 uur overschrijdt, wordt het maximale aantal cyclustijden automatisch verminderd.

Systeeminstellingen

1. Selecteer op de pagina Instelling het onderwerp Systeem en druk vervolgens op de ENTER button (ENTER-knop) om uw selectie te bevestigen. Er zijn 6 onderwerpen:
   Temp Format: Selecteer of u F of C wilt weergeven voor temperatuurmetingen.
   Time Setting: Ga naar de pagina voor tijdinstellingen.
   Override: Ga naar de pagina Override.
   Serial Number: Toon het serienummer van het apparaat.
   System Reset: Ga naar de pagina voor systeemreset.
   Calibration: Ga naar de pagina voor temperatuur, vochtigheid en CO2-sensor kalibratie.
   DeadBand: Ga naar de instellingenpagina voor temperatuur, vochtigheid en CO2-deadband.
2. Time Setting:
   Druk op de UP- of DOWN-, LEFT- of RIGHT buttons (OMHOOG- of OMLAAG-, LINKS- of RECHTS-knoppen) om een onderwerp te selecteren en druk op ENTER om te beginnen met instellen. Druk op UP of Down (OMHOOG of OMLAAG) om te wijzigen en druk op de ENTER button (ENTER-knop) om op te slaan. De 1e regel is voor tijd (Hour_Minute_Second) en de 2e regel is voor datum (Month_Date_Year).

3. Override:
   Wanneer de functie Override is geselecteerd op de pagina System (Systeem), knippert de cursor. Gebruik UP of DOWN, LEFT of RIGHT (OMHOOG of OMLAAG, LINKS of RECHTS) om naar het apparaat te gaan dat u handmatig wilt overschrijven (forceren) om in of uit te schakelen. Druk op de ENTER button (ENTER-knop) om het override-effect te activeren. De effectieve tijd is 10 minuten. Daarna keert het apparaat terug naar zijn oorspronkelijke status.

4. CO2 Calibration:
   Na een bepaalde tijd kan de CO2-sensor opnieuw gekalibreerd worden als er tolerantie is opgetreden.
   Druk op Enter en de UP of DOWN button (OMHOOG of OMLAAG knop) om het kalibratieniveau aan te passen als u een nauwkeurige referentie heeft. Anders is het aanbevolen niveau 400. Druk op de Start button (Startknop) om te beginnen met het CO2-kalibratieproces.

   *NOTE: Adem NIET uit of adem NIET in de buurt van de sensor tijdens het activeren van de kalibratiefunctie.
5. System Reset:
   Devices Reset: Wanneer u deze functie gebruikt, verwijdert de unit alle adressen die zijn toegewezen aan de aangesloten Device Stations (Apparaatstations). De gebruiker kan Device Stations (Apparaatstations) opnieuw aansluiten om adressen opnieuw toe te wijzen.
   Factory Reset: Deze functie herstelt de unit naar de fabrieksinstellingen.
   Firmware Update: Update een nieuwe firmware om bugs op te lossen of nieuwe functies toe te voegen aan de unit. Bezoek onze website om de updateversie te vinden.


REGISTRATIE

TrolMaster Agro Instruments Co., Ltd. zal af en toe bijgewerkte firmware uitbrengen voor het HCS-1 Hydro-X Control System.
Door uw HCS-1 Hydro-X Control System te registreren op onze website www.trolmaster.com kunnen we u op de hoogte stellen wanneer er een update beschikbaar is.
We zullen uw persoonlijke gegevens niet verkopen, verhuren of delen.

PROBLEEMOPLOSSING

Sommige van de meest voorkomende problemen zijn te vinden in dit gedeelte. Raadpleeg de onderstaande punten voor probleemoplossing voordat u het apparaat terugstuurt voor service. Aanvullende informatie is online te vinden op www.trolmaster.com

Laat het Hydro-X Control System NIET blootgesteld worden aan water of overmatige hitte, open of probeer de controller NIET te repareren of te demonteren, aangezien er geen door de gebruiker te onderhouden onderdelen binnenin zitten. Het openen van de controller maakt de garantie ongeldig.
Als het oppervlak van Hydro-X vuil is, veeg het dan af met een droge doek.
De Hydro-X werkt onder natuurlijke ventilatieomstandigheden.

SPECIFICATIES
