Intex Krystal Clear C1500, Krystal Clear 635T handleiding

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees, begrijp en volg alle instructies zorgvuldig op voordat u dit product installeert en gebruikt. LEES EN VOLG ALLE INSTRUCTIES OP

• Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken. Houd altijd toezicht op kinderen en mensen met een beperking.
• Kinderen moeten uit de buurt blijven van dit product en elektrische snoeren.
• Montage en demontage alleen door volwassenen.
• Risico op elektrische schokken. Sluit alleen aan op een geaard stopcontact, dit product is voorzien van een aardlekschakelaar. Als de stekker of het snoer moet worden vervangen, gebruik dan alleen identieke vervangende onderdelen.
• Haal altijd de stekker van dit product uit het stopcontact voordat u het product verwijdert, reinigt, onderhoudt of aanpast.
• Het apparaat is voorzien van een aardlekschakelaar (GFCI). Om de aardlekschakelaar te testen, drukt u op de testknop. De aardlekschakelaar moet de stroom onderbreken. Druk op de resetknop, de stroom moet worden hersteld. Als de aardlekschakelaar niet op deze manier werkt. De aardlekschakelaar is defect. Als de aardlekschakelaar de stroom naar de pomp onderbreekt zonder dat de testknop is ingedrukt, vloeit er een aardlekstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik deze pomp niet. Koppel de pomp los en laat het probleem verhelpen door een gekwalificeerde onderhoudsmonteur voordat u hem gebruikt.
• Begraaf het elektriciteitssnoer niet. Plaats het snoer op een plaats waar het niet kan worden beschadigd door grasmaaiers, heggenscharen en andere apparatuur.
• Om het risico op elektrische schokken te verminderen, moet u een beschadigd snoer onmiddellijk vervangen. Gebruik een gekwalificeerde elektricien om het snoer te vervangen.
• Om het risico op elektrische schokken te verminderen, mag u geen verlengsnoeren, timers, stekkeradapters of omvormerstekkers gebruiken om het apparaat op de elektriciteitsvoorziening aan te sluiten; zorg voor een goed geplaatst stopcontact.
• Probeer dit product niet in of uit te pluggen terwijl u in het water staat of wanneer uw handen nat zijn.
• Gebruik geen apparaatlekkagestroomonderbreker (ALCI) in plaats van een aardlekschakelaar, omdat de ALCI mensen niet beschermt.
• Plaats dit product uit de buurt van het zwembad, om te voorkomen dat kinderen erop klimmen en toegang krijgen tot het zwembad.
• Zorg ervoor dat de elektrische parameters die op het product staan, overeenkomen met de plaatselijke netspanning voordat u het apparaat aansluit.
• Dit product is uitsluitend bedoeld voor de doeleinden die in de handleiding worden beschreven!

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, ELEKTRISCHE SCHOKKEN, VERSTRIKKING OF ANDER ERNSTIG LETSEL OF DE DOOD.

Dit product is uitsluitend bedoeld voor gebruik met opslagbaden. Niet gebruiken met permanent geïnstalleerde zwembaden. Een opslagbad is zo geconstrueerd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in elkaar kan worden gezet in zijn oorspronkelijke staat. Een permanent geïnstalleerd zwembad is in of op de grond of in een gebouw gebouwd, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag.
Om het risico op elektrische schokken te verminderen, moet het zwembad op minstens 1,8 meter van een stopcontact worden geïnstalleerd. Plaats geen draagbare apparaten dichter dan 1,5 meter van het zwembad.

Deze productwaarschuwingen, instructies en veiligheidsvoorschriften die bij het product worden geleverd, vertegenwoordigen enkele veelvoorkomende risico's van apparaten voor waterrecreatie en dekken niet alle gevallen van risico's en gevaren.
Gebruik uw gezond verstand en een goed oordeel bij het genieten van een wateractiviteit.

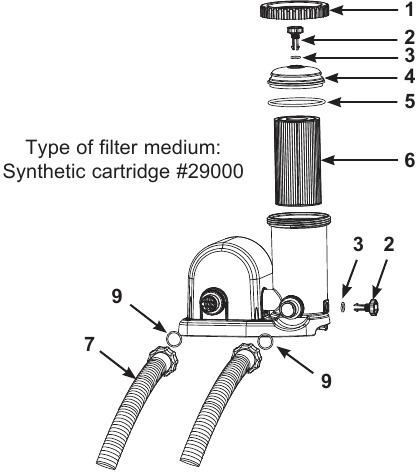

ONDERDELENOVERZICHT

Neem voordat u uw product monteert even de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

OPMERKING: Tekeningen dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken. Niet op schaal.

Als de pomp afzonderlijk is gekocht, zijn alleen deze inlaatfittingonderdelen inbegrepen.
Er is geen gereedschap nodig voor de montage.

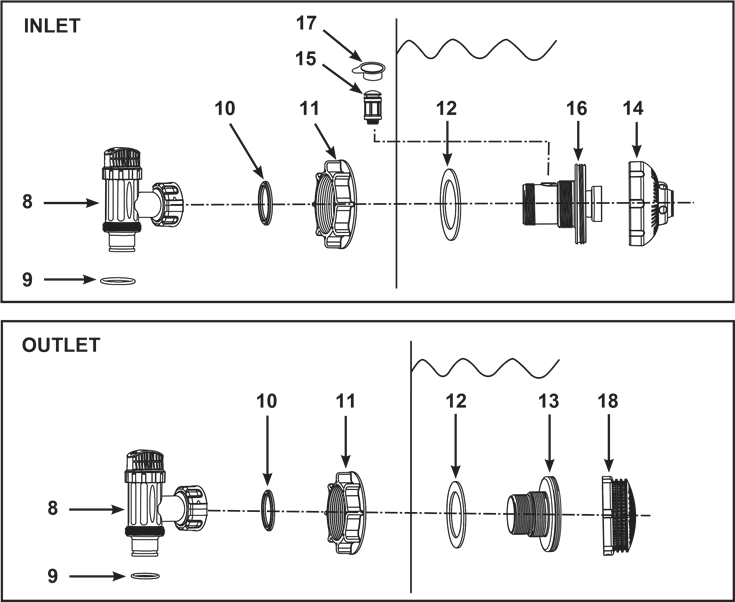

Neem voordat u uw product monteert even de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

Als de pomp is gekocht als onderdeel van een zwembadset, zijn de onderstaande fittingonderdelen inbegrepen.
Neem contact op met onze erkende servicecentra om deze onderdelen te bestellen indien nodig.
Vermeld bij het bestellen van onderdelen het modelnummer en de onderdeelnummers.

OPMERKING: Tekeningen dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken. Niet op schaal.

ZWEMBADAFLOOP - ZEEF & PLUNJERVENTIEL INSTALLATIE (optioneel)

Het zeefrooster voorkomt dat grote objecten de filterpomp blokkeren en/of beschadigen. De plunjerventiel voorkomt dat er water in de filterpomp stroomt terwijl de filtercartridge wordt geplaatst of schoongemaakt. Als uw zwembad een opblaasbare bovenring heeft, installeer dan de zeef, het mondstuk en het plunjerventiel voordat u de bovenring van de zwembadbekleding opblaast. De onderdeelnummers hierna verwijzen naar de onderdelen die worden weergegeven in het onderdeeloverzicht van deze handleiding.

Om te installeren, doet u het volgende:

1. Draai de plunjerventielkoppeling tegen de klok in los van de schroefdraad zeefconnector (13) (zie tekening 1). Pas op dat u de rubberen getrapte ring (10) niet verliest. Plaats het plunjerventiel op een veilige plaats op de grond.

2. Draai de zeefmoer (11) tegen de klok in los van de schroefdraadconnector (13). Laat de platte ring (12) op de connector (13) zitten.
3. Installeer de zeef en het plunjerventiel op de onderste positie van de zwembadafvoer (gemarkeerd met "+"). Steek vanaf de binnenkant van de zwembadbekleding de connector (13) in een van de voorgesneden gaten met de ring op de connector die tegen de binnenkant van de wand van de bekleding moet worden geplaatst.
4. Smeer de schroefdraad voor de montage in met vaseline. Draai vervolgens met de platte kant van de zeefmoer (11) naar de buitenwand van de bekleding gericht de zeefmoer (11) met de klok mee terug op de schroefdraadconnector (13) (zie tekening 2).

5. Draai de zeefmoer (11) met de hand vast op de schroefdraadconnector (13).
6. Pak de plunjerventiel. Zorg ervoor dat de getrapte ring (10) op zijn plaats zit.
7. Draai de plunjerventielkoppeling met de klok mee terug op de schroefdraadconnector (13) (zie tekening 3).

8. Draai de plunjerventielgreep met de klok mee naar de gesloten stand. Zorg ervoor dat het plunjerventiel goed gesloten is. Dit voorkomt dat er water uitstroomt tijdens het vullen van het zwembad (zie tekening 4).

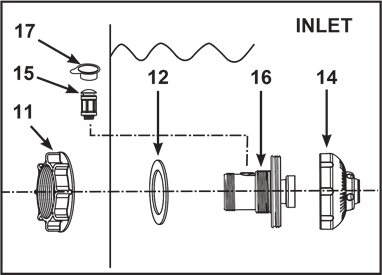

ZWEMBADINGANG - MONDSTUK & PLUNJERVENTIEL INSTALLATIE (optioneel)

1. Draai de plunjerventielkoppeling tegen de klok in los van de inlaat schroefdraad luchtconnector (16) (zie tekening 5)

   Pas op dat u de rubberen getrapte ring (10) niet verliest. Plaats het plunjerventiel op een veilige plaats op de grond.
2. Draai de zeefmoer (11) tegen de klok in los van de inlaat schroefdraad luchtconnector (16). Laat de platte ring (12) op de connector (16) zitten.
3. Installeer het mondstuk en het plunjerventiel op de bovenste positie van de zwembadingang. Steek vanaf de binnenkant van de zwembadbekleding de mondstukkoppeling (14 & 16) in een van de voorgesneden gaten met de ring op de connector die tegen de binnenkant van de wand van de bekleding moet worden geplaatst.
4. Smeer de schroefdraad voor de montage in met vaseline. Draai vervolgens met de platte kant van de zeefmoer (11) naar de buitenwand van de bekleding gericht de zeefmoer (11) met de klok mee terug op de inlaat schroefdraad luchtconnector (16) (zie tekening 6).

5. Draai de verstelbare zwembadingang jetmondstuk (14) en de zeefmoer (11) met de hand vast op de inlaat schroefdraad luchtconnector (16).
6. Pak de plunjerventiel. Zorg ervoor dat de getrapte ring (10) op zijn plaats zit.
7. Schroef de luchtjetventiel (15) over de inlaat schroefdraad luchtconnector (16).
   OPMERKING: Zorg ervoor dat het luchtjetventiel goed is vastgedraaid en naar boven is gericht. Draai de plunjerventielkoppeling met de klok mee terug op de inlaat schroefdraad luchtconnector (16) (zie tekening 7).

8. Draai de plunjerventielgreep met de klok mee naar de gesloten stand. Zorg ervoor dat het plunjerventiel goed gesloten is. Dit voorkomt dat er water uitstroomt tijdens het vullen van het zwembad (zie tekening 8).

9. Stel de richting van de mondstukkop af, zodat deze van de zwembadafvoer af wijst voor een beter circulatie resultaat (zie tekening 9).
10. De zwembadbekleding is nu klaar om met water te worden gevuld. Raadpleeg de handleiding van de bovengrondse zwembad voor de vulinstructies.

OPMERKING: Bedek het luchtjetventiel (15) niet met de ventieldop (17) in een normale situatie of wanneer de pomp in werking is. Zie het gedeelte Probleemoplossing voor meer informatie.

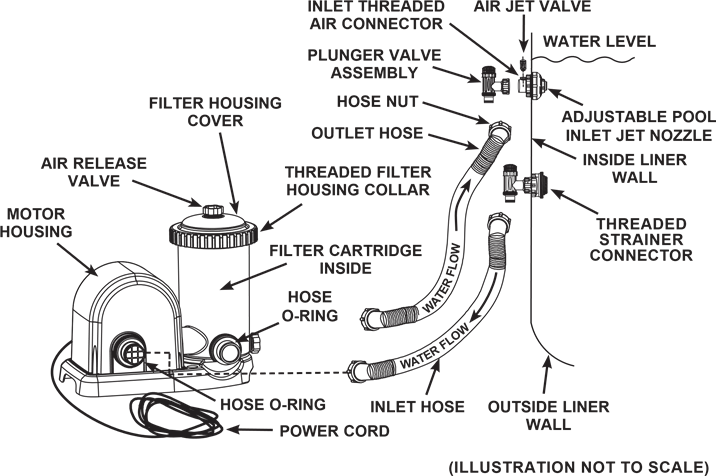

AANSLUITING FILTERPOMPSLANG

1. Verwijder de Krystal Clear™ filterpomp en slangen uit de verpakking.
2. Plaats de filterpomp op een zodanige manier dat u de slang (7) gemakkelijk kunt aansluiten op het plunjerventiel. Opmerking: sommige regionale voorschriften vereisen dat de filterpomp op een vast platform wordt gemonteerd. Er bevinden zich om deze reden twee montagegaten in de pompvoet. Raadpleeg uw plaatselijke autoriteiten voor de montage-eisen van de filterpomp.
3. Pak de twee pompslangen (7) vast en sluit de slangmoeren aan op de filterpomp.
4. Draai de schroefdraad filterhuis kraag (1) tegen de klok in los van het filterhuis. Plaats het op een veilige plaats.
5. De filterpomp is een luchtdicht systeem. Draai de bovenste luchtafvoerklep (2) een of twee keer tegen de klok in. Verwijder de luchtafvoerklep NIET van de bovenklep, omdat er met kracht water uit zal komen als de motor wordt aangezet. Dit kan letsel veroorzaken.
6. Pak de filterhuisdeksel (4) vast en verwijder deze. Controleer of er een cartridge in het huis zit. Zo ja, plaats dan het deksel terug en draai de huis kraag (1) met de hand vast terug op het filterhuis.
7. Draai de sedimentafvoerklep aan de onderkant van het huis voorzichtig met de hand vast om er zeker van te zijn dat er geen water weglekt.
8. Wanneer het zwembad is gevuld, sluit u de slang van de onderkant van het filterhuis aan op de hoogste zeef. U vindt de slangaansluiting aan de onderkant van de plunjerventiel. Gebruik de slangmoer om de slang te bevestigen.
9. Sluit de tweede slang die is bevestigd aan het midden van het motorhuis aan op de resterende bekleding aansluiting.

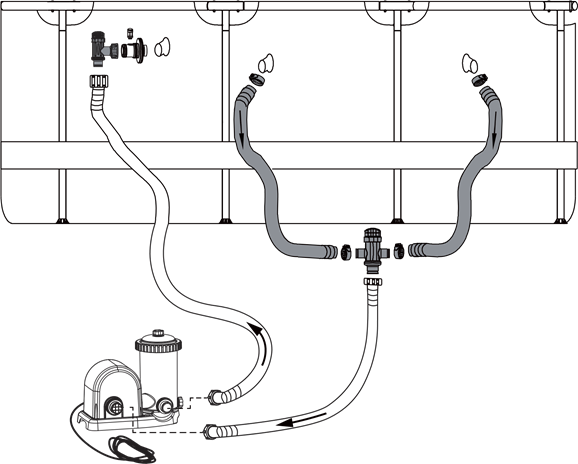

Voor zwembaden met dubbele aanzuigleidingen configuratie:
Om te voldoen aan de vereisten van de Virginia Graeme Baker Act (voor de VS en Canada), is uw zwembad ontworpen met dubbele aanzuigleidingen en een inlaatfitting. Onderdelen in grijs gemarkeerd op deze pagina worden geleverd met het zwembadsetpakket en worden hier alleen voor montage doeleinden weergegeven. Als deze pomp is gekocht als onderdeel van een zwembadset, raadpleeg dan de handleiding van de zwembadeigenaar voor meer informatie.

(ILLUSTRATIE NIET OP SCHAAL)

Plaats dit product uit de buurt van het zwembad, om te voorkomen dat kinderen erop klimmen en toegang krijgen tot het zwembad.

GEBRUIKSAANWIJZING

1. Zorg ervoor dat de filterpomp is uitgeschakeld. De schakelaar bevindt zich op het motorhuis.
2. Sluit het netsnoer aan op een door een aardlekschakelaar beschermd stopcontact. Opmerking: Als de End of Life (EOL) indicator op de aardlekschakelaar stekker knippert, gebruik het product dan niet. Koppel het product los en laat de aardlekschakelaar stekker vervangen door een gekwalificeerde elektricien voordat u het gebruikt.

Risico op elektrische schokken. Sluit dit product alleen aan op een geaard stopcontact dat wordt beschermd door een aardlekbeveiliging (GFCI). Neem contact op met een gekwalificeerde elektricien als u niet kunt verifiëren dat het stopcontact wordt beschermd door een aardlekschakelaar.

Om luchtinsluiting te voorkomen, opent u eerst het onderste plunjerventiel (aangesloten inlaatslang) en vervolgens het bovenste plunjerventiel (aangesloten uitlaatslang). Open de luchtafvoerklep, wacht tot er water uit de luchtafvoerklep begint te stromen en sluit de luchtafvoerklep.

3. Draai beide plunjerventielgrepen volledig tegen de klok in tot ze stoppen. Dit opent het ventiel, waardoor er water in de filterpomp kan stromen.
4. Terwijl er water in de filterpomp stroomt, zal de waterdruk de lucht die binnenin is opgesloten, uit de luchtafvoerklep (2) laten ontsnappen. Wanneer alle lucht is ontsnapt, stroomt er water uit de klep (2). Draai de klep (2) voorzichtig met de hand in de richting van de klok vast.

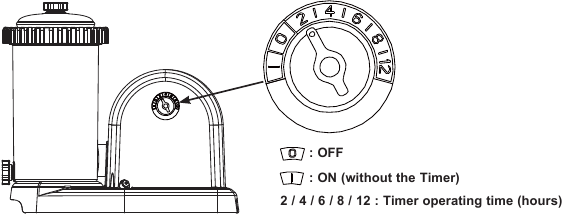

5. Om de filterpomp in de "TIMER" (TIMER) modus te gebruiken:
   1. Steek het netsnoer in het stopcontact en stel de timerknop in op het gewenste aantal bedrijfsuren (zie Fig. 10). Zie de "Operating Time Table" (Bedrijfstijd tabel) voor het vereiste aantal bedrijfsuren dat verband houdt met elke zwembadgrootte.
   2. De filterpomp filtert nu het water en stopt nadat het aantal bedrijfsuren is voltooid. De ingebouwde timer werkt nu elke dag op hetzelfde tijdstip gedurende het aantal geselecteerde uren.
   3. Het aantal bedrijfsuren kan indien nodig opnieuw worden aangepast. Volg stap A – B.

Om de filterpomp handmatig te bedienen (zonder de "TIMER" (TIMER) modus):

1. Zet de pomp aan door de knop op " " positie te zetten, de filterpomp filtert nu het water.
2. Om de pomp uit te zetten, zet u de knop op " " positie.

   AFB. 10

6. Doe nooit zwembadchemicaliën rechtstreeks in de filterpomp. Dit kan de pomp beschadigen en de garantie ongeldig maken.

WERKINGSTIJD TABEL

Deze tabel toont de vereiste werkingstijd voor gemiddeld gebruik van de filterpomp met AGP's. De looptijd van de filterpomp moet 1 uur langer zijn dan de vereiste werkingstijd van het zoutwatersysteem.

FILTERPATRONEN REINIGEN OF VERVANGEN

Het wordt aanbevolen om het filterpatroon minstens om de 2 weken te vervangen.

1. Zorg ervoor dat de filterpomp is uitgeschakeld en trek vervolgens het netsnoer uit het stopcontact.
2. Draai beide plunjerhendels volledig met de klok mee tot ze stoppen. Dit sluit de klep en voorkomt dat het water uit het zwembad stroomt.
3. Draai de bovenste ontluchtingsklep voorzichtig een of twee keer tegen de klok in. De behuizing kan nu gemakkelijk worden verwijderd.
4. Verwijder de filterhuismof (1) tegen de klok in. Plaats deze op een veilige plaats.
5. Verwijder het deksel van de behuizing (4).
6. Verwijder nu het gebruikte filterpatroon.
7. Onderzoek de binnenkant van de filterbehuizing.
8. Als er zich vuil of sediment op de bodem van de behuizing bevindt, dan:
   1. Schroef de sedimentklep (2) onderaan de behuizing voorzichtig los en verwijder deze tegen de klok in. Plaats hem op een veilige plaats.
   2. Giet met een emmer water of een tuinslang water in de behuizing en spoel het sediment eruit.
   3. Schroef de sedimentklep (2) weer vast met een zachte beweging met de klok mee. Draai niet te vast.
9. Plaats een nieuw patroonfilter in de behuizing.
10. Plaats het deksel van de behuizing (4) terug op zijn plaats en schroef de huismof (1) in de richting van de klok terug op de filterbehuizing.
11. Draai beide plunjerhendels volledig tegen de klok in tot ze stoppen. Dit opent de klep, waardoor er water in de filterpomp kan stromen.
12. Wanneer de opgesloten lucht door de ontluchtingsklep is ontsnapt, draait u de klep (2) voorzichtig weer vast in de richting van de klok.
13. Sluit het netsnoer weer aan.
14. Schakel de pomp in.

ZWEMBADONDERHOUD & CHEMICALIËN

• Alle zwembaden vereisen onderhoud om het water helder en hygiënisch schoon te houden. Met de juiste chemische controle helpt uw filter dit doel te bereiken. Raadpleeg uw zwembadleverancier voor instructies over het juiste gebruik van chloor, algicide en andere chemicaliën die nodig zijn voor sprankelend helder water.
• Houd zwembadchemicaliën buiten het bereik van kinderen.
• Vul geen chemicaliën bij in het zwembad terwijl er mensen in het zwembad zijn. Huid- of oogirritatie kan optreden.
• Het dagelijks controleren van de pH-waarde en de chemische behandeling van het water is erg belangrijk en kan niet genoeg worden benadrukt. Chloor, algicide en het handhaven van de juiste pH-waarden zijn vereist bij het vullen van het zwembad, evenals tijdens het seizoen. Raadpleeg uw plaatselijke zwembadwinkel voor instructies.
• De eerste keer dat het zwembad in het seizoen wordt gevuld, kan het brak water zijn, waardoor extra wateradditieven en extra filterveranderingen nodig zijn. Sta niet toe dat er in het zwembad wordt gezwommen totdat de pH-waarde in evenwicht is. Raadpleeg uw plaatselijke zwembadwinkel voor instructies.
• Houd reservefilterpatronen bij de hand. Vervang patronen om de twee weken.
• Gechloreerd water kan gazons, tuinen of struiken beschadigen als kinderen in het zwembad spelen en water buiten het zwembad spatten. Gazons onder de zwembadbekleding worden vernield. Houd er rekening mee dat sommige soorten gras door de bekleding kunnen groeien.
• De filterlooptijd is afhankelijk van de grootte van het zwembad, het weer en het gebruiksniveau. Experimenteer met verschillende looptijden om schoon en helder water te produceren.

Geconcentreerde chlooroplossingen kunnen de zwembadbekleding beschadigen. Volg altijd de aanwijzingen van de fabrikant van de chemicaliën, evenals de gezondheids- en veiligheidswaarschuwingen.

LANGDURIGE OPSLAG

1. Voordat u uw zwembad leegt voor langdurige opslag of verplaatsing, moet u ervoor zorgen dat het water wordt geleid naar een acceptabele afvoerwateropvangbak, weg van het huis. Raadpleeg de plaatselijke voorschriften voor specifieke aanwijzingen met betrekking tot de afvoer van zwembadwater.
2. Koppel het netsnoer los van het stopcontact.
3. Tap nu het zwembad af.
4. Wanneer het zwembad leeg is, koppelt u alle slangen los van de pomp en de plunjerkleppen en verwijdert u de zeven uit de zwembadwand.
5. Tap al het water uit de filterpomp.
6. Laat filterpompstukken en slangen buiten staan om grondig aan de lucht te drogen.
7. Verwijder beide plunjerkleppen uit de connectoren (13 &16). Pas op dat u de rubberen stapring (10) niet kwijtraakt.
8. Smeer de volgende O-ringen en ringen in met vaseline voor langdurige opslag:
   • Ontluchtingsklep & sediment O-ringen(3).
   • O-ring deksel filterbehuizing(5).
   • Pomp slang O-ringen(9).
   • Stapringen zeefklep montage(10).
   • Platte rubberen zeefringen(12).
9. Gooi het gebruikte filterpatroon weg. Leg 1 of 2 nieuwe patronen apart voor gebruik volgend seizoen.
10. Het is het beste om alle droge stukken in de originele verpakking te plaatsen voor opslag of ze in een luchtdichte plastic zak te doen.
11. Bewaar het apparaat en de accessoires op een droge plaats. De temperatuur van de opslag moet worden gecontroleerd, tussen 0 graden Celsius en 40 graden Celsius.

Het is het beste om uw zwembadsysteem in de originele verpakking op te bergen.

HANDLEIDING VOOR PROBLEEMOPLOSSING

VEELVOORKOMENDE ZWEMBADPROBLEMEN

Als u nog steeds problemen ondervindt, neem dan contact op met onze afdeling consumentenservice voor hulp. Zie afzonderlijk blad "Erkende servicecentra".

ALGEMENE VEILIGHEID IN HET WATER

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om uw risico op letsel te verminderen, dient u alle waarschuwingen en instructies op het product, de verpakking en de verpakkingsbijsluiter te lezen en op te volgen. Onthoud echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie dekken, maar niet alle risico's en gevaren.

Voor extra bescherming dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen, evenals met richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis constant toezicht. Een bevoegd volwassene moet worden aangesteld als "redder" of waterwachter, vooral wanneer er kinderen in en rond het zwembad zijn.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueer iedereen die toezicht houdt op zwembadgebruikers over mogelijke zwembadgevaren en over het gebruik van beschermingsmiddelen zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat te doen in geval van nood.
• Gebruik altijd uw gezond verstand en beoordelingsvermogen bij het genieten van wateractiviteiten.
• Toezicht, toezicht, toezicht.

Voor meer informatie over veiligheid, kunt u terecht op

• The Association of Pool and Spa Professionals: The Sensible Way to Enjoy Your Aboveground / Onground Swimming Pool www.nspi.org
• American Academy of Pediatrics: Pool Safety for Children www.aap.org
• Rode Kruis www.redcross.org
• Safe Kids www.safekids.org
• Home Safety Council: Safety Guide www.homesafetycouncil.org
• Toy Industry Association: Toy Safety www.toy-tia.org

ALS U ONDERDELEN MIST OF HULP NODIG HEEFT, BEL ONS DAN (VOOR INWONERS VAN DE VS EN CANADA):
1-310-549-8235
Maandag tot en met vrijdag, 8:30 uur tot 17:00 uur Pacific Time
Aankoopbewijs moet alle retouren vergezellen, anders is de garantieclaim ongeldig.

OF BEZOEK ONZE WEBSITE: WWW.INTEXCORP.COM.
