BLACK+DECKER BDEJS600 Handleiding

VEILIGHEIDSVOORSCHRIFTEN DEFINITIES

Het is belangrijk dat u deze handleiding leest en begrijpt. De informatie die het bevat, heeft betrekking op het beschermen van UW VEILIGHEID en het VOORKOMEN VAN PROBLEMEN. De onderstaande symbolen worden gebruikt om u te helpen deze informatie te herkennen.

Duidt op een direct gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP: Gebruikt zonder het veiligheidswaarschuwingssymbool duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot schade aan eigendommen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap met batterij (snoerloos).

1. VEILIGHEID VAN HET WERKGEBIED
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
2. ELEKTRISCHE VEILIGHEID
   1. De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd aanraking van het lichaam met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. behoud te allen tijde een goede basis en evenwicht. Dit maakt een betere controle van het elektrisch gereedschap mogelijk in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvanginstallaties, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
   2. sdf

PRODUCTVEILIGHEIDSWAARSCHUWINGEN

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een handeling waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat in contact komt met een "stroomvoerende" draad, kan blootgestelde metalen onderdelen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam houden, maakt het onstabiel en kan leiden tot verlies van controle.
• Houd uw handen uit de buurt van het snijgebied. Reik nooit om welke reden dan ook onder het materiaal. Houd de voorkant van de zaag vast door het voorgevormde gripgebied vast te pakken. Steek geen vingers of duim in de buurt van het heen en weer bewegende zaagblad en de zaagbladklem. Stabiliseer de zaag niet door de schoen vast te pakken.
• Houd zaagbladen scherp. Botte zaagbladen kunnen ervoor zorgen dat de zaag slipt of vastloopt onder druk.
• Wees extra voorzichtig bij het zagen boven het hoofd en besteed speciale aandacht aan bovenliggende draden die aan het zicht onttrokken kunnen zijn. Anticipeer van tevoren op het pad van vallende takken en puin.
• Zorg er bij het zagen van pijpen of leidingen voor dat ze vrij zijn van water, elektrische bedrading, enz.

Sommige soorten stof die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevatten chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit loodhoudende verf,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout (CCA).

Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden. Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt, of op uw huid blijft liggen, kan dit de absorptie van schadelijke chemicaliën bevorderen.

ALTIJD een veiligheidsbril dragen. Gewone brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de boorwerkzaamheden stoffig zijn. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

• ANSI Z87.1 oogbescherming (CAN/CPA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NOSH/OSHA ademhalingsbescherming.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en permanent letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd NIOSH/OSHA-goedgekeurde ademhalingsbescherming die geschikt is voor de blootstelling aan stof. Richt de deeltjes weg van gezicht en lichaam.

Draag tijdens gebruik geschikte gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan het geluid van dit product bijdragen aan gehoorverlies.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt
A	ampère
Hz	hertz
W	watt
min	minuten
of AC	wisselstroom
of DC	gelijkstroom
n0	onbelast toerental
	Constructie van klasse I (geaard)
	Aardingsklem
	Veiligheidswaarschuwingssymbool
	Constructie van klasse II (dubbel geïsoleerd)
../min of rpm	Omwentelingen of reciprocie per minuut
	Draag geschikte oogbescherming
	Draag geschikte gehoorbescherming
	Draag geschikte adembescherming
SFPM	Oppervlaktevoeten per minuut
SPM	Slagen per minuut

• Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product verbruikt. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. De tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het ampèrage op het typeplaatje. Gebruik bij twijfel de eerstvolgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer.

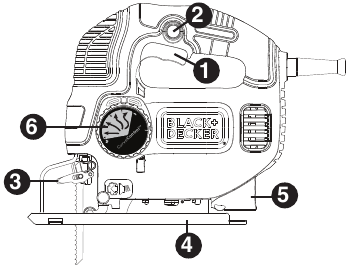

FUNCTIONELE BESCHRIJVING

1. Schakelaar voor variabele snelheid
2. Vergrendelknop
3. Vergrendelhendel zaagblad
4. Schoen
5. Stofafvoerpoort
6. "CurveControl"-draaiknop

MONTAGE

Snijwondgevaar. Voordat u een van de volgende handelingen uitvoert, moet u ervoor zorgen dat het gereedschap is uitgeschakeld en losgekoppeld en dat het zaagblad tot stilstand is gekomen. Gebruikte zaagbladen kunnen heet zijn.

HET ZAAGBLAD PLAATSEN

(AFBEELDING A)

• Houd het zaagblad (7) vast zoals weergegeven, met de tanden naar voren gericht.
• Duw de vergrendelhendel (3) weg van de schoen (4).
• Steek de schacht van het zaagblad zo ver mogelijk in de bladhouder (8).
• Laat de hendel los.

EEN STOFZUIGER OP HET GEREEDSCHAP AANSLUITEN

(AFBEELDING B)

• Schuif het stofzuigermondstuk (9) in de stofafvoerpoort (5) zoals afgebeeld.


Om het risico op letsel te verminderen, mag u het gereedschap nooit gebruiken als de zaagschoen los zit of verwijderd is.

DE SCHOENPLAAT AANPASSEN VOOR SCHUINE SNEDEN

(AFBEELDING C)
De schoenplaat kan worden ingesteld om een rechte snede te maken of een schuine snede naar links of rechts in een hoek van 45°.

• Draai de twee schroeven (10) los.
• Trek de schoen (4) naar voren, draai de schoen naar links of rechts en duw deze terug in de 45°-stand.
• Draai de twee schroeven vast.

Om de schoenplaat terug te zetten voor rechte sneden:

• Draai de schroeven los.
• Trek de schoen naar voren, draai naar het midden en duw hem terug in de 0°-stand.
• Draai de twee schroeven vast.

In- en uitschakelen

• Om het gereedschap in te schakelen, drukt u op de schakelaar voor variabele snelheid (1). De snelheid van het gereedschap is afhankelijk van hoe ver u de schakelaar indrukt.
• Voor continu gebruik drukt u op de vergrendelknop (2) en laat u de schakelaar voor variabele snelheid los. Deze optie is alleen beschikbaar bij volle snelheid.
• Om het gereedschap uit te schakelen, laat u de schakelaar voor variabele snelheid los. Om het gereedschap uit te schakelen, wanneer het in continu gebruik is, drukt u nogmaals op de schakelaar voor variabele snelheid en laat u deze los.

De zichtlijnfunctie gebruiken (afbeelding D)

• Gebruik een potlood om de snijlijn te markeren.
• Plaats de decoupeerzaag over de lijn (11). Vanuit een positie direct boven de decoupeerzaag kan de snijlijn gemakkelijk worden gevolgd.


DE GEWENSTE SNIJMODUS INSTELLEN

Deze decoupeerzaag is uitgerust met vier snijbewegingen, drie orbitale en één rechte. Orbitale actie heeft een agressievere bladbeweging en is ontworpen voor het snijden in zachte materialen zoals hout of plastic. Orbitale actie zorgt voor een snellere snede, maar met een minder gladde snede over het materiaal. Bij orbitale actie beweegt het blad tijdens de snijslag naar voren, naast de op- en neerwaartse beweging.
OPMERKING: Metaal of hardhout mag nooit in orbitale actie worden gesneden.

Om de snijmodus aan te passen (afbeelding E):

• Draai aan de CurveControl-draaiknop (6) zodat de gewenste instelling overeenkomt met de punt (12) boven de draaiknop.
• Positie 1 is niet-orbitaal snijden.
• Posities 2, 3 en 4 zijn orbitaal snijden.
• De agressiviteit van de snede neemt toe naarmate de hendel wordt versteld van 1 naar 4, waarbij 4 de meest agressieve snede is.

TIPS VOOR OPTIMAAL GEBRUIK

Algemeen

• Gebruik een hoge snelheid voor hout, een gemiddelde snelheid voor aluminium en PVC en een lage snelheid voor andere metalen dan aluminium.

Laminaten zagen

Omdat het zaagblad bij de opgaande slag snijdt, kan er splintervorming optreden op het oppervlak dat zich het dichtst bij de schoenplaat bevindt.

• Gebruik een fijngetand zaagblad.
• Zaag vanaf de achterkant van het werkstuk.
• Om splintervorming te minimaliseren, klemt u een stuk resthout of hardboard aan beide zijden van het werkstuk en zaagt u door deze sandwich.

Metaal zagen

Gebruik geen stofzuiger bij het snijden van metaal. Metaalvijlsel zal heet zijn en kan brand veroorzaken.

• Houd er rekening mee dat het zagen van metaal veel meer tijd kost dan het zagen van hout.
• Gebruik een zaagblad dat geschikt is voor het zagen van metaal.
• Bij het snijden van dun metaal klemt u een stuk resthout op de achterkant van het werkstuk en snijdt u door deze sandwich.
• Verspreid een oliefilm langs de beoogde snijlijn.

Parallelgeleider

Het zagen en cirkels zagen zonder potloodlijn kan eenvoudig worden gedaan met een parallelgeleider en cirkelgeleider (verkrijgbaar tegen meerprijs).

Parallelgeleider bevestigen

• Steek de parallelgeleider in de sleuven van de schoen met de dwarsbalk (13) naar beneden gericht, zoals weergegeven in afbeelding F.
• Plaats de schroef (14) in het gat in de bodem van de schoen.
• Plaats de klemstang (15) over de schroef met de geribbelde rand naar beneden gericht en naar de achterkant van de zaag wijzend.
• Draai met een kruiskopschroevendraaier de schroef in het schroefdraadgat in de stangklem, zoals weergegeven in afbeelding G.
• Pas aan de snijbreedte aan en draai de schroef vast.

Cirkels zagen

(AFBEELDING H)

• Steek de parallelgeleider in de sleuf aan de rechterkant van de zaagschoen met de dwarsbalk naar boven gericht.
• Pas de parallelgeleider zo aan dat de afstand van het blad tot het gat in de dwarsbalk de gewenste radius is en draai de schroef vast.
• Plaats de zaag zo dat het midden van het gat in de dwarsbalk zich boven het midden bevindt van de te snijden cirkel (maak een zakzaagsnede, boor een gat voor het blad of snijd van de rand van het materiaal naar binnen om het blad in positie te brengen).
• Wanneer de zaag correct is geplaatst, drijft u een kleine spijker door het gat in de dwarsbalk in het exacte midden van de te snijden cirkel. Begin met het zagen van de cirkel met de parallelgeleider als draaiarm.

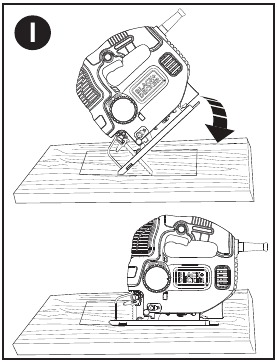

Zak zagen

(AFBEELDING I)
Een zakzaagsnede is een eenvoudige methode om een binnensnede te maken. De zaag kan direct in een paneel of plank worden gestoken zonder eerst een start- of geleidegat te boren. Meet bij het zak zagen het te snijden oppervlak en markeer het duidelijk met een potlood. Kantel vervolgens de zaag naar voren totdat de voorkant van de schoen stevig op het werkoppervlak zit en het blad het werk door zijn volledige slag vrijmaakt. Schakel het gereedschap in en laat het de maximale snelheid bereiken. Houd de zaag stevig vast en laat de achterkant van het gereedschap langzaam zakken totdat het blad zijn volledige diepte bereikt. Houd de schoen plat tegen het hout en begin met zagen. Verwijder het blad niet uit de snede terwijl het nog beweegt. Het blad moet volledig tot stilstand komen.

ONDERHOUD

Gebruik alleen milde zeep en een vochtige doek om het gereedschap schoon te maken. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, onderhoud en aanpassingen worden uitgevoerd door geautoriseerde servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

ACCESSOIRES

Het gebruik van accessoires die niet worden aanbevolen voor gebruik met dit gereedschap kan gevaarlijk zijn. Aanbevolen accessoires voor gebruik met uw gereedschap zijn verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig hebt met betrekking tot accessoires, bel dan: 1-800-544-6986.

SERVICE INFORMATIE

Alle BLACK+DECKER servicecentra zijn bemand met opgeleid personeel om klanten efficiënte en betrouwbare service voor elektrisch gereedschap te bieden. Of u nu technisch advies, reparatie of originele fabrieksonderdelen nodig hebt, neem contact op met de BLACK+DECKER vestiging bij u in de buurt. Om uw lokale servicevestiging te vinden, belt u: 1-800-544-6986 of gaat u naar www.blackanddecker.com

BEPERKTE GARANTIE VOOR TWEE JAAR THUISGEBRUIK

Als u vragen hebt, neemt u contact op met de manager van uw dichtstbijzijnde BLACK+DeCKER servicecentrum. Dit product is niet bedoeld voor commercieel gebruik.
GRATIS VERVANGING VAN WAARSCHUWINGSLABELS: Als uw waarschuwingslabels onleesbaar worden of ontbreken, bel dan 1-800-544-6986 voor een gratis vervanging.

PROBLEEMOPLOSSING

Voor hulp met uw product, bezoek onze website www.blackanddecker.com voor de locatie van het dichtstbijzijnde servicecentrum of bel de BLACK+DECKER-hulplijn op 1-800-544-6986.

Geïmporteerd door:
Black & Decker (U.S.) Inc.,
701 e. Joppa Rd.
Towson, MD 21286 U.S.A.

BlackandDecker.com
1-800-544-6986

Als u een vraag hebt of een probleem ervaart met uw BLACK+DECKER-aankoop, ga dan naar http://www.blackanddecker.com/instantanswers
Als u het antwoord niet kunt vinden of geen toegang hebt tot het internet, bel dan 1-800-544-6986 van 8.00 uur tot 17.00 uur EST ma. - vr. om met een medewerker te spreken.
Houd het catalogusnummer bij de hand wanneer u belt.

Om uw nieuwe product te registreren, bezoekt u www.BlackandDecker.com/NewOwner
