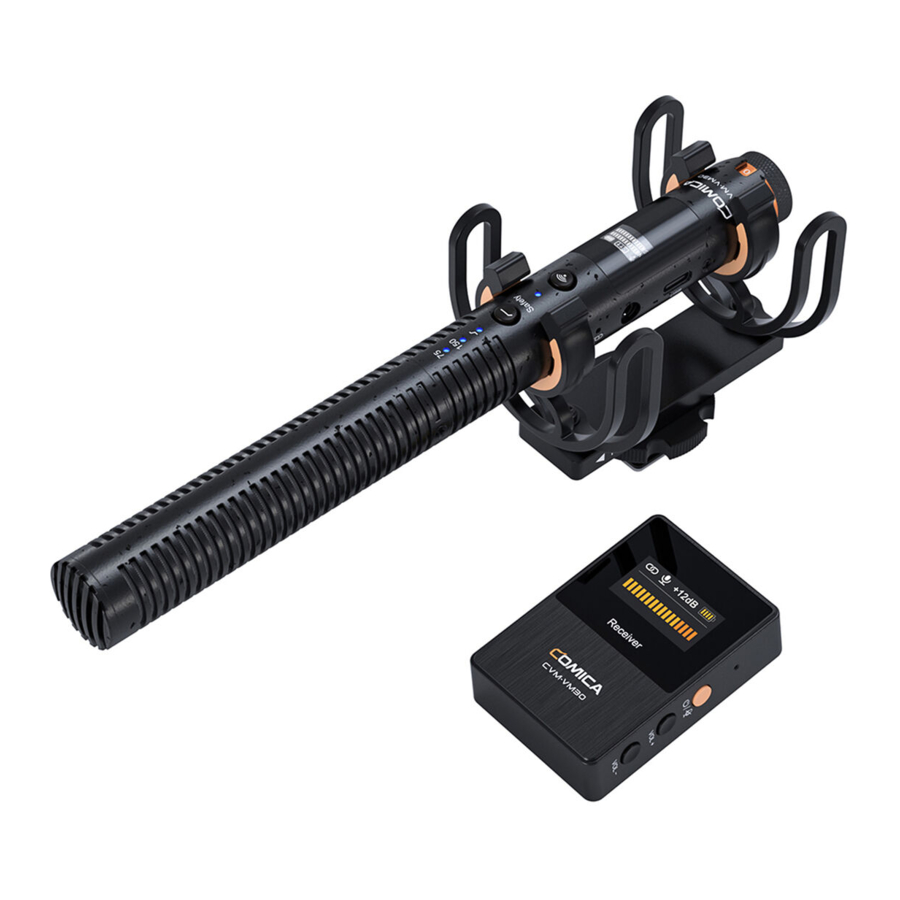

COMICA VM30 Handleiding

Belangrijkste kenmerken

• Baanbrekende shotgunmicrofoon met geïntegreerde draadloze module
• Ondersteunt bedrade/draadloze dubbele modi voor schakelen met één knop - 48kHz/24bit Super Cardioid-opname, geluidskwaliteit van uitzendniveau
• Digitale/analoge uitgang, universeel voor camera, smartphone, computer
• Intelligente automatische detectie 3,5 mm uitgang en stroomschakelaar
• 75/150Hz Twee laag-afsnijdingsfiltermethoden, hoogfrequente boost
• Ondersteuning voor volumeregeling, veilige modus, realtime monitoring en dempen
• OLED-scherm voor monitoring en visuele bediening
• Ingebouwde oplaadbare lithiumbatterij, ondersteunt opladen tijdens gebruik
• Batterijduur tot 38 uur in bedrade modus, tot 14 uur in draadloze modus
• Lage latentie<20ms, draadloos werkbereik tot 100m (open ruimte)
• Volledig metalen materiaal, superafscherming, stabiel en duurzaam

Let op

• Wanneer het lange tijd moet worden gebruikt, kan het worden aangesloten op de externe stroombron om opladen tijdens gebruik te realiseren. AC/DC-stroom wordt niet ondersteund om ruisproblemen te voorkomen
• Blokkeer de antennepositie niet om een slecht signaal te vermijden
• In de draadloze modus, voor een beter opname-effect, past u eerst de versterking van de shotgunmicrofoon aan. Nadat de shotgunmicrofoon is aangepast aan het maximale versterkingsniveau, past u de versterking van de ontvanger dienovereenkomstig aan
• Dit product behoort tot zeer nauwkeurige instrumenten, vermijd vallen, botsen of slaan
• Gebruik deze apparatuur niet in de buurt van warmtebronnen of storingsbronnen, zoals radiatoren, ovens, koelkasten of airconditioners
• Als de opnameafstand klein is of wanneer deze buitenshuis wordt gebruikt, gebruik dan de windkap om geluidspieken te voorkomen of windruis te verminderen. Gebruik de apparatuur niet in de regen of in een vochtige omgeving om kortsluiting te voorkomen

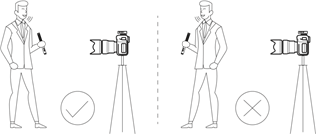

Houd oogcontact tijdens het gebruik en draai u niet met uw rug naar de ontvanger, anders is het gemakkelijk om breekpunten te genereren

Blokkeer de antennepositie niet om een slecht signaal te vermijden

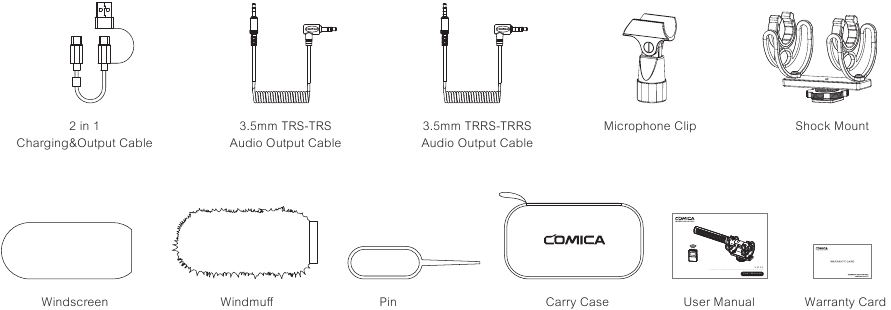

Paklijst

Belangrijkste onderdelen

Accessoires:

Componenten en instructie

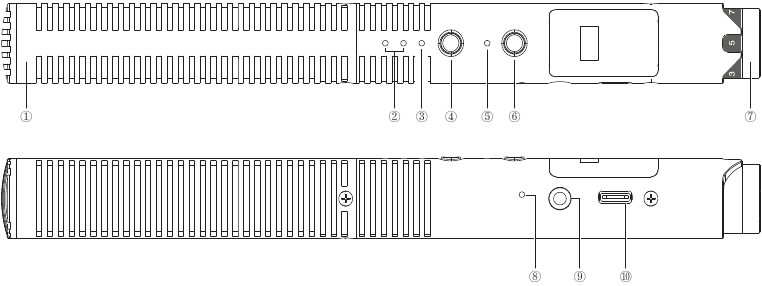

Shotgunmicrofoon (zender)

1. Microfooncapsule
2. Laag afgesneden indicator: bijbehorende indicator licht blauw op wanneer ingeschakeld
3. Hoogfrequente boostindicator: blauw licht aan wanneer ingeschakeld
4. Knop Modus schakelen: kort indrukken om te schakelen tussen 75/150Hz laag-af en hoogfrequente boostfuncties; lang indrukken om de veilige modus in te schakelen (veilige modus is alleen beschikbaar in de bedrade modus)
5. Werkindicator: groen licht aan in de bedrade modus; in de draadloze modus knippert het blauwe licht tijdens het koppelen en blijft het blauwe licht aan wanneer het is gekoppeld
6. RF-knop: in de draadloze modus lang indrukken om de microfoon in/uit te schakelen; in de bedrade modus lang indrukken om de draadloze modus in/uit te schakelen
7. Versterkingsregelaar: draai om de microfoonversterking aan te passen
8. Koppelingsgat: wanneer de draadloze verbinding abnormaal is, gebruikt u de pin om het koppelingsgat kort in te drukken om opnieuw te koppelen
9. 3,5 mm uitgangspoort: om de TRS/TRRS-stekker automatisch te identificeren en analoge audio uit te voeren via de 3,5 mm TRS-TRS/TRRS-TRRS-audiokabel
10. USB-C oplaad-/uitgangspoort: steek de 2-in-1 oplaad- en uitvoerkabel in om op te laden of digitale audio uit te voeren

Instructie schermweergave

Ontvanger

1. 3,5 mm bewakingspoort: steek een 3,5 mm TRS/TRRS-hoofdtelefoon in voor bewaking
2. 3,5 mm uitgangspoort: om de TRS/TRRS-stekker automatisch te identificeren en analoge audio uit te voeren via de 3,5 mm TRS-TRS/TRRS-TRRS-audiokabel
3. USB-C oplaad-/uitgangspoort: om op te laden of digitale audio uit te voeren met de 2-in-1 oplaad- en uitvoerkabel
4. Resetgat: als er een abnormaal verschijnsel is, zoals het vastlopen van het apparaat of het niet kunnen inschakelen, steek dan de resetpin in het resetgat om het te resetten
5. Aan/uit-/Mute-knop: lang indrukken om in/uit te schakelen; kort indrukken om de mute-functie in/uit te schakelen
6. Knoppen Versterkingsregeling/Scherm omdraaien/Koppelen: kort indrukken om de versterking aan te passen; lang indrukken om het scherm om te draaien; houd de twee knoppen lang tegelijk ingedrukt om de koppelingsstatus (pairing) te openen
7. Riemclip

Instructie schermweergave

Installatie en gebruik

Bedrade modus

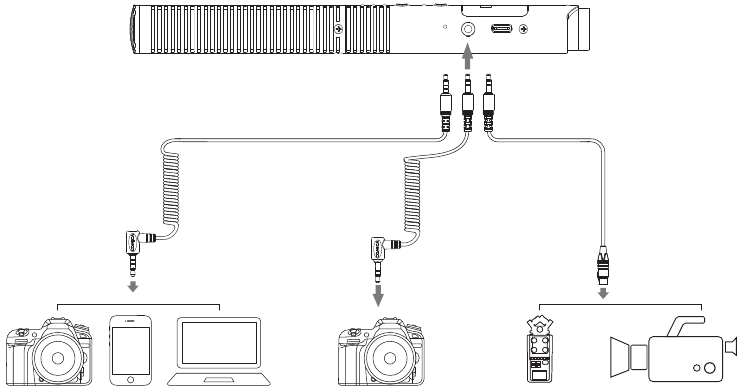

3,5 mm analoge uitgang

Sluit de shotgunmicrofoon aan op de camera/smartphone/computer via de 3,5 mm audiokabel, of sluit aan op de camcorder/recorder via de 3,5 mm TRS-XLR audiokabel

1. TRRS-TRRS audiokabel voor camera's/smartphones/computers, TRS-TRS audiokabel voor sommige camera's die niet compatibel zijn met TRRS-TRRS audiokabel, TRS-XLR audiokabel voor recorders/camcorders. Schaf een TRS-XLR audiokabel met een chip aan
2. VM30 kan niet automatisch in/uit schakelen bij gebruik op apparaten met een XLR-interface. Gebruikers moeten de RF-knop lang indrukken om de microfoon handmatig in/uit te schakelen

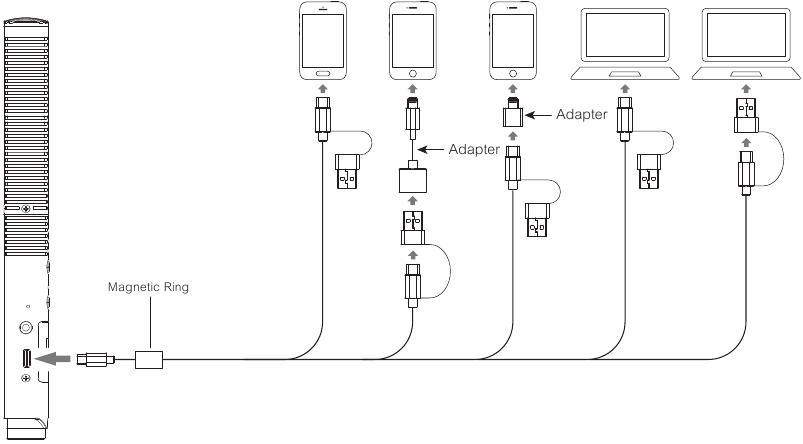

USB digitale uitgang

Sluit de shotgunmicrofoon aan op de smartphone of computer via de 2-in-1 oplaad- en uitvoerkabel en de bijbehorende OTG-audioadapterkabel

1. Het wordt aanbevolen om het USB-uiteinde met de magnetische ring in de microfoon te steken en het andere uiteinde aan te sluiten op de smartphone/computer
2. Gebruik bij apparaten met een Lightning-interface een USB-Lightning-adapter/kabel die de OTG-functie ondersteunt

Draadloze modus

Verbinding

Gekoppeld (De shotgunmicrofoon en de ontvanger zijn standaard in de fabriek gekoppeld)

1. Houd de RF-knop van de shotgunmicrofoon lang ingedrukt om deze in te schakelen en naar de draadloze modus te gaan;
2. Schakel de ontvanger in door de aan/uit-knop lang in te drukken en houd vervolgens de twee koppelingsknoppen synchroon lang ingedrukt om de koppelingsstatus (pairing) te openen.


Niet gekoppeld (Opnieuw koppelen is vereist als de verbinding mislukt. Volg de onderstaande methode)

1. Houd de shotgunmicrofoon en ontvanger binnen een bereik van 1 m

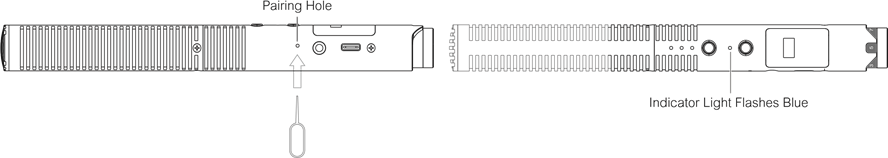

2. Druk kort op het koppelingsgat van de shotgunmicrofoon met de meegeleverde pin, waardoor deze de draadloze koppelingsstatus (pairing) opent. Vóór het koppelen knippert het indicatielampje blauw

3. Tijdens het koppelen verandert het draadloze pictogram op het scherm in een gekoppeld pictogram; wanneer gekoppeld, blijft het indicatielampje blauw


Gebruik

Shotgunmicrofoon (zender)
Gebruik met armstatieven, hengelstatieven en tripods

Ontvanger

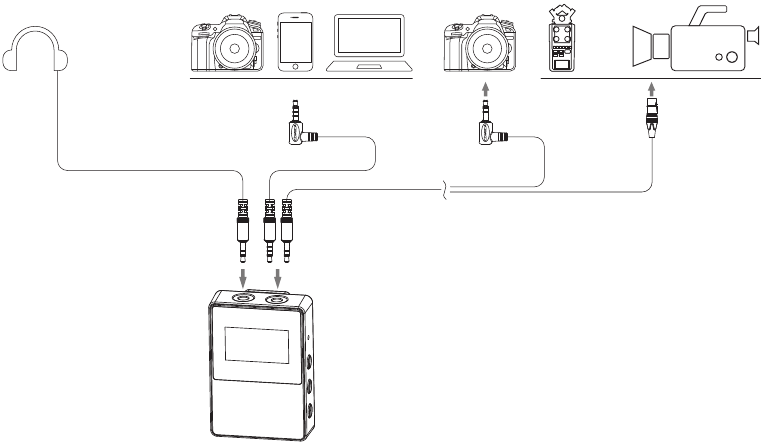

3,5 mm analoge uitgang
Sluit de ontvanger aan op de camera/smartphone/computer via de 3,5 mm audiokabel, of sluit aan op de camcorder/recorder via de 3,5 mm TRS-XLR audiokabel; bewaking volgens individuele behoeften

TRRS-TRRS audiokabel voor camera's/smartphones/computers, TRS-TRS audiokabel voor sommige camera's die niet compatibel zijn met TRRS-TRRS audiokabel, TRS-XLR audiokabel voor recorders/camcorders. Schaf een TRS-XLR audiokabel met een chip aan

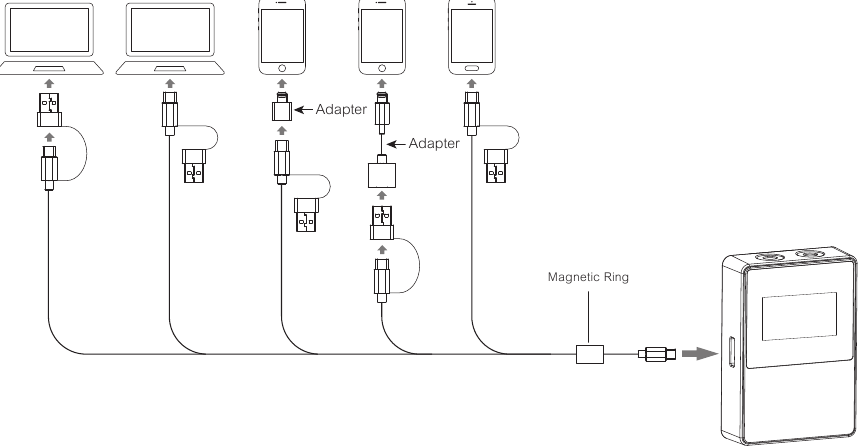

USB digitale uitgang
Sluit de ontvanger aan op de smartphone/computer via de 2-in-1 oplaad- en uitvoerkabel en de bijbehorende OTG-audioadapterkabel

1. Het wordt aanbevolen om het USB-uiteinde met de magnetische ring in de ontvanger te steken en het andere uiteinde aan te sluiten op de smartphone/computer
2. Gebruik bij apparaten met een Lightning-interface een USB-Lightning-adapter/kabel die de OTG-functie ondersteunt

Specificaties
