Fermax DUOX Handleiding

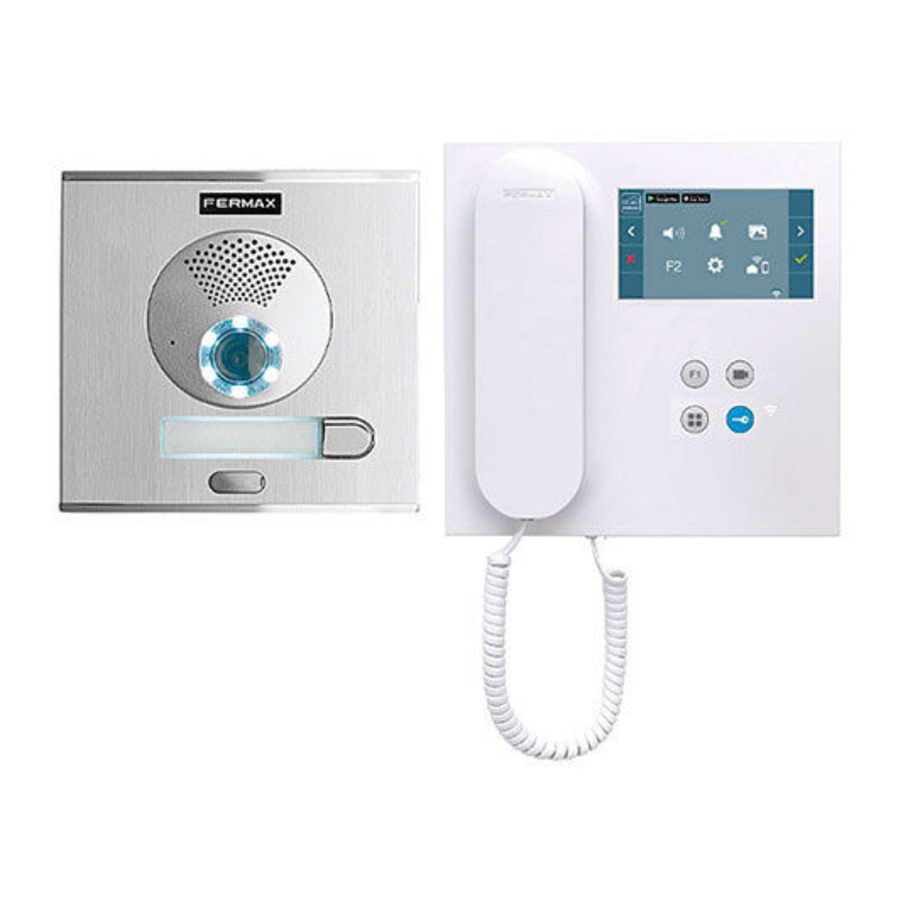

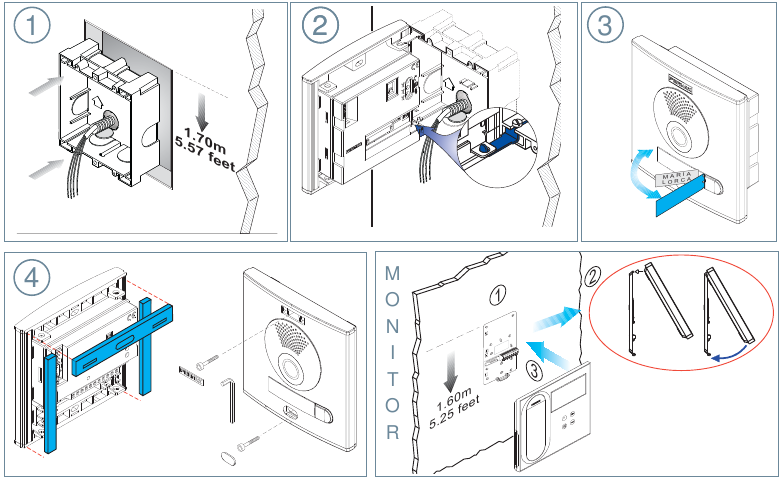

INSTALLATIE VAN STRAATPANEEL EN MONITOR
CONFIGURATIE
MONITOR
De in de kit meegeleverde monitor is in de fabriek VOORAF GEPROGRAMMEERD.
Als de kit 2 lijnen heeft, zijn beide monitoren VOORAF GEPROGRAMMEERD.
BEDIENINGSKNOPPEN
 | Digitaal menu voor interne parameterinstellingen en configuratie. (Wanneer de monitor al is geprogrammeerd) |
 | Druk tijdens het gesprek op om de deur te openen. In stand-by, oproep naar de bewakingseenheid (indien van toepassing). |
 | Hulpfunctie, (neem contact op met uw installateur). |
 | Druk in stand-by en het toont de optie van auto-starten met verschillende panelen. Door achtereenvolgens op Paneel 0, Paneel 1, Algemeen paneel te drukken (afhankelijk van de beschikbare panelen). |

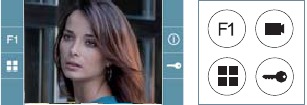

De VEO-monitor bevat een OSD-menu dat wordt beheerd via de drukknoppen van de monitor om toegang te krijgen tot de gebruikers- en programmeerfuncties van de terminals.
De weergegeven pictogrammen worden beheerd met de corresponderende knoppen op de monitor.
INSTELLINGEN
MONITORINSTELLINGEN

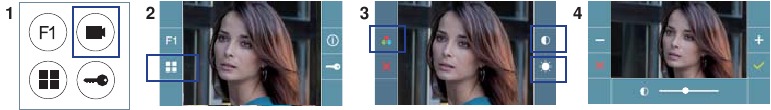

VIDEO-INSTELLINGEN
Met een afbeelding op de monitor, door op de knop te drukken (of bij ontvangst van een oproep zonder op te nemen), drukt u op de
toets om de video-instellingen weer te geven.
Selecteer de instellingenoptie en verhoog of verlaag met
en
.

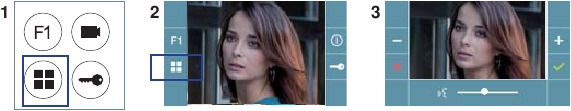

AUDIO-INSTELLINGEN
Terwijl het audiokanaal open is, drukt u op de knop
en verschijnt er een menuscherm voor deze instelling.
Verhoog of verlaag met en , totdat de gewenste regeling is verkregen.
Let op: maximale gesprekstijd: 90 seconden.

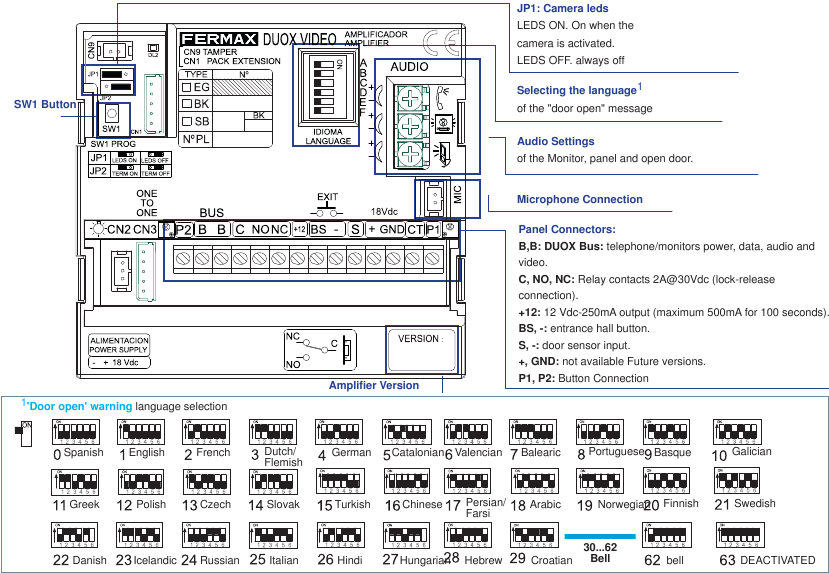

PANEELINSTELLINGEN
CODERINGSPANELEN
Wanneer er meer dan één paneel is, moet u het aantal panelen programmeren.
Zie voor meer details de handleiding van het cityline panel cod. 97758 op www.fermax.es).
CAMERA FOCUS/SLOTONTSLUITING ACTIVATIETIJD
Om het camerabeeld aan te passen of de slotontsluitingstijd aan te passen, zie Spraakgestuurde configuratie in knoppanelen cod. 97765. Instructies meegeleverd met deze apparatuur.
TECHNISCHE KENMERKEN
| TECHNISCHE EIGENSCHAPPEN PANEEL | ||
| Stroomvoorziening | 18 Vdc | |
| Stand-byverbruik | 240mA | |
| Audio actief verbruik | 560mA | |
| Audiovermogen in residentie - Ingangspaneel richting | 2 W | |
| Audiovermogen in ingangspaneel - Residentie richting | 0.15 W | |
| Bedrijfstemperatuur | [-25º, +55ºC] / [-13º, 131ºF] | |
| Het volume kan in beide richtingen worden geregeld. | ||
| Let op: De tijd die de versterker nodig heeft om te werken na het inschakelen is ongeveer 60 seconden. Tijdens het opstarten kunt u het paneel niet bedienen. | ||
| PANEELWAARDEN | ||
| Slotontsluitingstijd | 01...99 sec. (Standaard: 03) | |
| Activeringstijd uitgangsknop | 00...99 sec. (Standaard: 06) / (gedeactiveerd: 00) | |
| Paneeltype | subblok/blok/algemene ingang. (Standaard: blok) | |
| Paneelnummer | 0..9 (standaard: 00) | |
| - HOOFDpaneel: niet actief. | ||
| TECHNISCHE KENMERKEN MONITOR (OSD TFT 4,3" scherm) | ||
| Stroomvoorziening | 18 Vdc | |
| Stand-byverbruik | 25 mA | |
| Audio + video verbruik | 230 mA | |
| Bedrijfstemperatuur | [-5º, +40ºC] / [23º, 104ºF] | |
VERDIEPING
SECTIES-AFSTANDEN TABEL
| Afstand sectie tabel - VIDEO KIT INSTALLATIE MET FILTER (1 EN 2 LIJNEN) | ||||
| SECTIE KABEL |  TERMINALS per woning zonder extra stroombron |  Maximale afstand (A) Bron/Filter tot Paneel (Paneel-Slotontsluiting) (i) |  Maximale afstand (A) Bron/Filter tot Paneel (ZONDER slotontsluiting) |  Maximale afstand (B) Bron/Filter tot Paneel Verste terminal |
| 2 x 1 mm2 | 1 | 50m | 90m | 200m |
| 2/3 | 30m | 70m | 50m | |
| 2 x 0,5 mm2 | 1 | 20m | 60m | 100m |
| 2/3 | 15m | 30m | 25m | |
| 2 x 0,2 mm2 | 1 | 10m | 20m | 45m |
| 2/3 | 5m | 15m | 10m | |
- (i) Voor de 12Vdc slotontsluiting en max. verbruik 250mA, gevoed door de versterker.

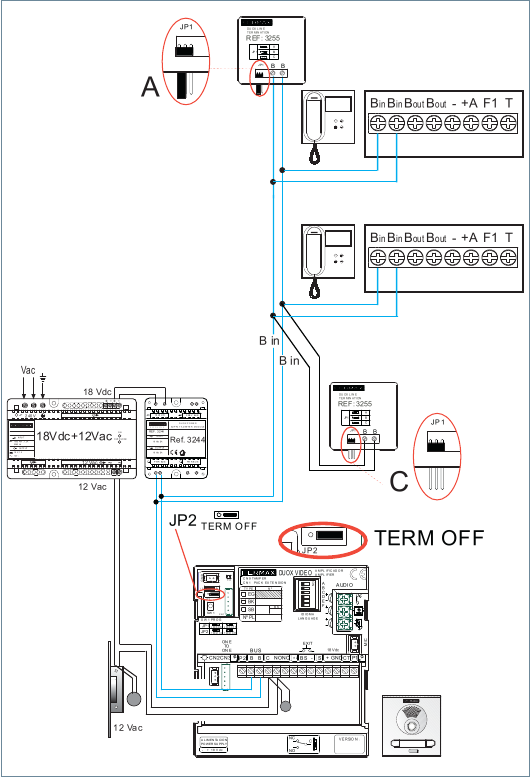

2 LIJNEN BEDRADINGSSCHEMA KIT
Let op: Voor optimale prestaties raden we aan om hetzelfde type kabel in de hele installatie te gebruiken. Verdubbel de draden niet.

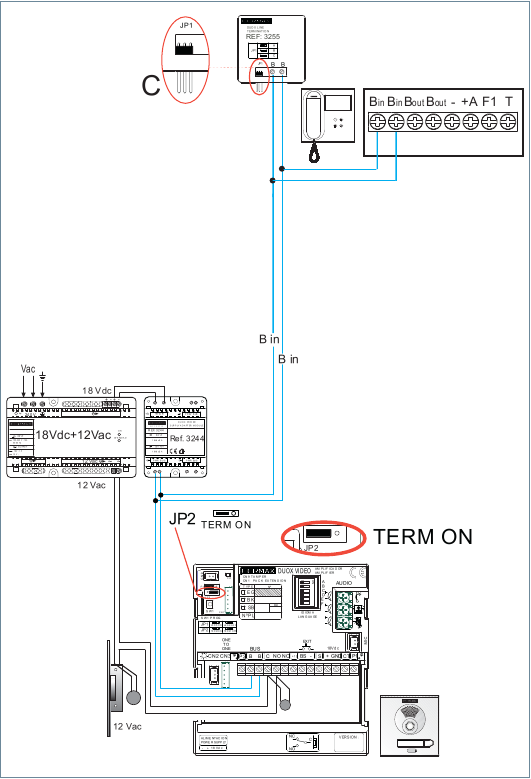

1 LIJNEN BEDRADINGSSCHEMA KIT
Let op: Dit document toont de basisconcepten voor een snelle start.
- Cityline Video Duox Panelen cod. 97758.
- Monitor Duox Veo cod. 97858.
- Duox Gids cod. 970029.
