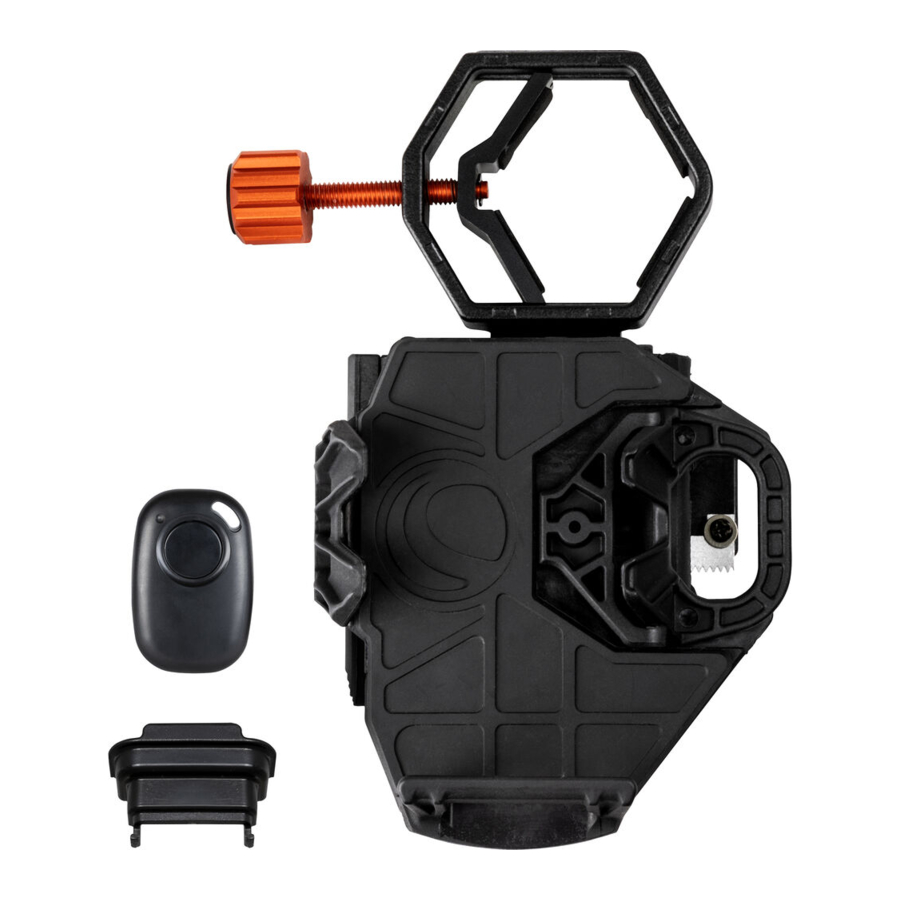

Celestron NexGO DX Kit (81038) Handleiding

Deze eenvoudig te gebruiken adapter helpt u scherpe, gedetailleerde beelden en video's vast te leggen via het oculair van uw optiek.

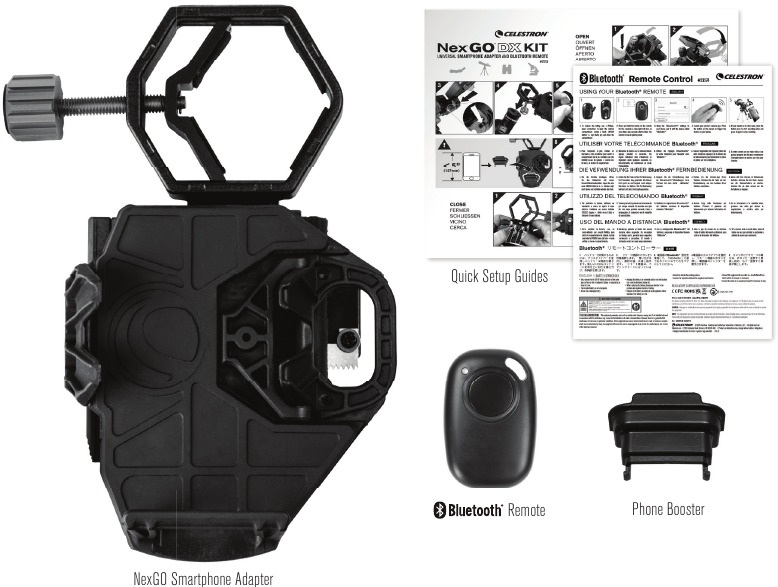

Wat zit er in de doos

Het apparaat uitvouwen

De NexGO wordt in opgevouwen toestand verzonden. Om hem te gebruiken, moet u eerst de NexGO uitvouwen en de klem in de hoofdbehuizing vergrendelen.

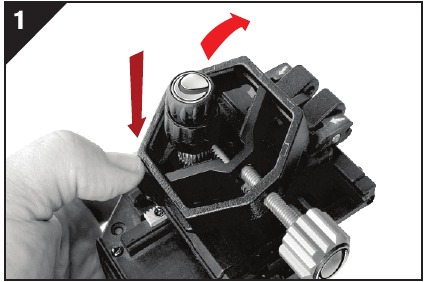

1. Druk op het vergrendelingslipje om de klem los te maken.

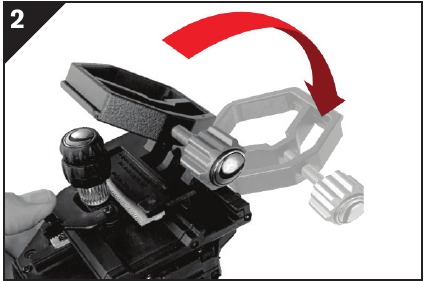

2. Klap de klem open.

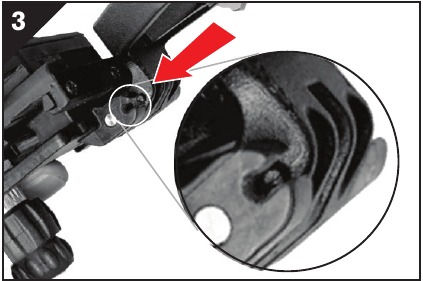

3. Lijn het lipje op de klem uit met de "C"-vormige opening op de telefoonbedassemblage. Zodra deze is uitgelijnd, duwt u de klem naar de bedassemblage toe, waardoor de klem op zijn plaats vergrendelt. U zou een lichte "klik" (klik) moeten voelen wanneer de klem correct vastklikt.


U BENT NU KLAAR OM UW NexGO TE GEBRUIKEN!

Het apparaat aan uw optiek bevestigen

NexGO is ontworpen om te werken met veel verschillende optieken, waaronder telescopen, verrekijkers, spotting scopes en zelfs microscopen. Al deze optieken hebben oculairs van verschillende grootte. Het klemmbereik van de NexGO kan worden geopend van 25,4 mm (1,0") tot 44,45 mm (1,75") om een verscheidenheid aan oculairs te kunnen gebruiken.

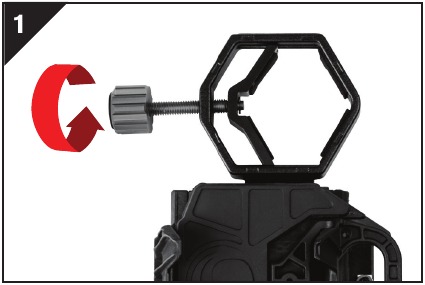

1. Om de NexGO aan uw oculair te bevestigen, opent u eerst de klem (indien nodig) door aan de klemknop te draaien.

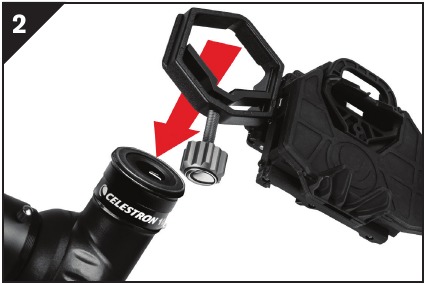

2. Plaats vervolgens de klem over uw oculair.

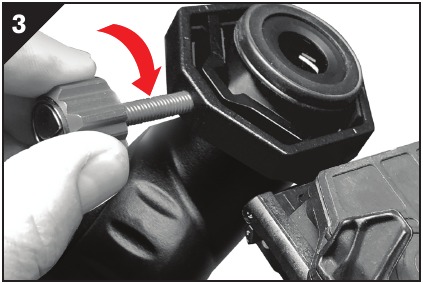

3. Draai de klem en de assemblage op het oculair vast door de klemknop met de klok mee te draaien.


Uw telefoon op het telefoonbed vastzetten

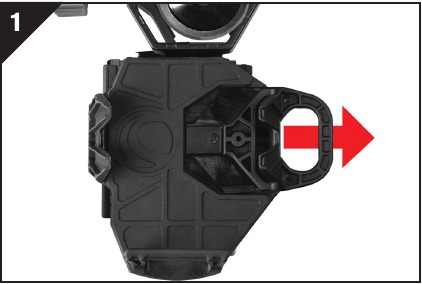

1. Trek de veerbelaste arm op het telefoonbed naar buiten.

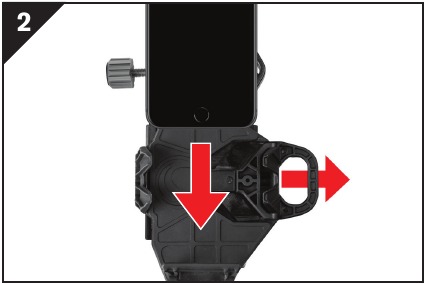

2. Terwijl u de arm openhoudt, plaatst u uw telefoon op het bed. Zorg ervoor dat de telefoon plat op het bed ligt.

3. Laat de veerbelaste arm langzaam los om de telefoon op zijn plaats te houden.


OPMERKING:

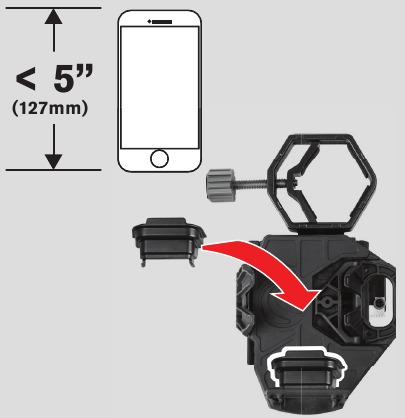

We hebben een booster meegeleverd om kleinere telefoons die minder dan 5" lang zijn omhoog te brengen. Als u de booster moet gebruiken, plaatst u deze eerst in het telefoonbed en plaatst u vervolgens uw telefoon bovenop de booster.

Uw smartphonecamera uitlijnen

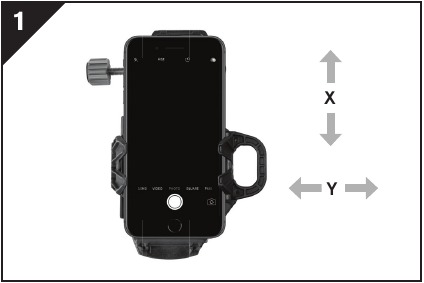

1. Zet de camera van uw smartphone aan.

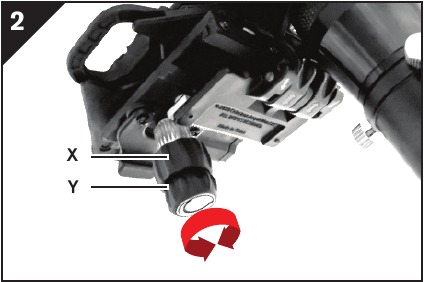

2. Gebruik de X- en Y-aanpassingsknoppen om uw telefoon te bewegen en het gezichtsveld aan te passen totdat het gecentreerd is boven het oculair.

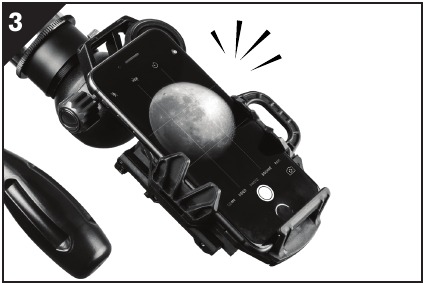

3. OPMERKING: mogelijk moet u iets inzoomen om donkere randen of "vignettering" (vignettering) te verwijderen.


U bent nu klaar om geweldige beelden te maken via uw optiek!

Het apparaat opvouwen voor opslag

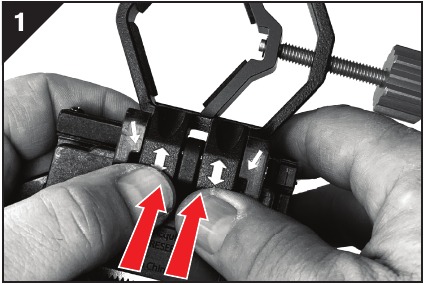

1. Aan de onderkant van het apparaat ziet u twee witte pijlen. Gebruik beide duimen om de klem uit de hoofdassemblage te duwen en los te maken.

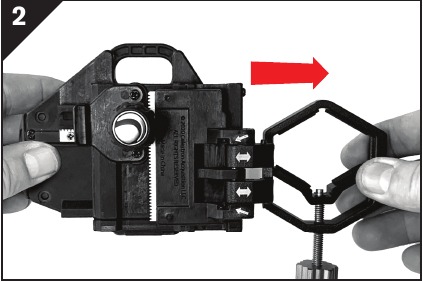

2. Zorg ervoor dat de klem helemaal uit is.

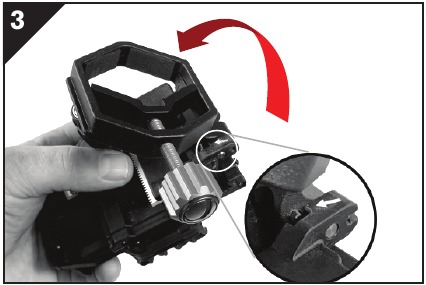

3. Scharnier de klem terug en lijn de lipjes op de klem uit met de openingen op de hoofdassemblage, zoals afgebeeld.

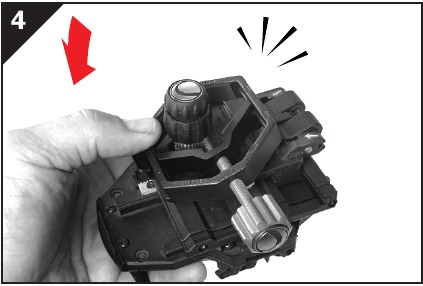

4. Schuif de klem op zijn plaats en druk erop totdat deze met het vergrendelingslipje op zijn plaats klikt.


VEILIGHEIDSINSTRUCTIES

• Er bestaat een risico op ontploffing als de batterij wordt vervangen door een onjuist type.
• De meegeleverde batterij is niet oplaadbaar.
• Gebruik de batterij alleen zoals oorspronkelijk bedoeld om kortsluiting te voorkomen. Als u het geleidende materiaal rechtstreeks op de positieve en negatieve zijde van de batterij aansluit, veroorzaakt dit kortsluiting.
• Gebruik geen beschadigde batterij.
• Bewaar de batterij niet in een extreem koude of warme omgeving. Dit kan de levensduur van de batterij verkorten.
• Verwijder batterijen als ze leeg zijn of als het product lange tijd niet wordt gebruikt.
• Raadpleeg bij het vervangen van de batterij de handleiding en zorg ervoor dat de positieve en negatieve zijde correct zijn georiënteerd.
• Gooi de batterij niet in vuur.
• Gooi de batterij weg volgens de plaatselijke voorschriften.

ZONNEWAARSCHUWING: Probeer nooit door een telescoop naar de zon te kijken.

HULP NODIG? Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support

Celestron.com
VS: Celestron, 2835 Columbia Street, Torrance, CA 90503 USA
VK: Celestron Global Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, Verenigd Koninkrijk
