Sugden A21SE Stage Two Handleiding

VOOR GEBRUIK

Deze sectie moet worden gelezen voordat de netspanning wordt aangesloten

INFORMATIE OVER DE NETSPANNINGAANSLUITING
Uw SUGDEN-versterker is ontworpen om te voldoen aan de nationale vermogens- en veiligheidseisen die in uw regio gelden. Deze versterker kan ALLEEN op wisselstroom worden gevoed.
ALS U DE VERSTERKERVERSTERKING MOET AANPASSEN AAN UW CARTRIDGE, MOET U ALTIJD DE NETVOEDINGSSNOER LOSKOPPELEN VAN DE NETVOEDING.

KIES EEN VEILIGE EN GESCHIKTE LOCATIE
Uw versterker is een klasse A-ontwerp en vereist daarom goede ventilatie
NIET: Blootstellen aan direct zonlicht
NIET: Plaatsen naast een warmtebron zoals een radiator
NIET: Gebruiken in plaatsen met een hoge luchtvochtigheid of slechte ventilatie NIET: Blootstellen aan mechanische trillingen
NIET: Plaatsen op een onstabiele of hellende ondergrond
NIET: Andere apparatuur bovenop de versterker plaatsen
Nooit de ventilatiegaten blokkeren of direct op een tapijt plaatsen

UITPAKKEN
Uw versterker moet u bereiken in een stevige beschermdoos. Controleer bij het uitpakken het apparaat op tekenen van eerder gebruik of schade. Controleer of alle bedieningselementen op het voorpaneel mechanisch functioneren.

INSTALLATIE
Plaats het apparaat niet in direct zonlicht of in de buurt van een warmtebron, zoals een centrale verwarmingsradiator.

GELEVERDE ACCESSOIRES

• IEC rechte connector met gegoten netstekker. Deze moet geschikt zijn voor uw land. Om te controleren of de voorversterker de juiste spanning heeft, controleert u de doos, het montageticket dat aan de achterkant van het apparaat is bevestigd en de legenda op de achterkant van het apparaat.
• Driepolige L.T. (lage spanning) voedingskabel

UW PHONO-VERSTERKER AANSLUITEN OP HET NET
Gebruik het meegeleverde IEC-snoer, aangezien dit correct is getest en door de EG is goedgekeurd voor gebruik met uw phono-versterker. De netaansluiting bevindt zich aan de achterkant van de PSU (voedingseenheid) en is duidelijk gemarkeerd met 'mains input' (netaansluiting). Het is normaal om de netvoeding van de versterker aan te laten staan, tenzij deze gedurende een lange periode onbeheerd wordt achtergelaten.

ZEKERINGEN
Als een zekering doorbrandt, is dit meestal een indicatie dat er een storing is opgetreden. KOPPEL UW APPARATUUR ALTIJD LOS VAN DE NETVOEDING ALS U EEN ZEKERING VERVANGT. Er bevinden zich twee snelle zekeringen op de hoofdprintplaat van de PSU. Deze mogen alleen worden vervangen door exemplaren met dezelfde specificatie, SNELLE WERKING. Neem bij twijfel contact op met uw leverancier. Het vervangen van deze zekeringen door exemplaren met een andere waarde en specificatie kan de apparatuur beschadigen of de inschakelstroom bij het inschakelen niet overleven. Een netaansluitzekering (T antisurge) bevindt zich in een lade onder de netaansluiting. Deze lade bevat ook een reservezekering met de juiste waarde en het juiste type.

GEBRUIKSAANWIJZING

NETSCHAKELAAR EN INDICATOR
De netschakelaar bevindt zich aan de achterkant van de PSU en schakelt de versterker in. Wanneer de versterker in werking is, gaat de rode LED aan de voorkant van de PSU branden.

DE L.T VOEDING AANSLUITEN

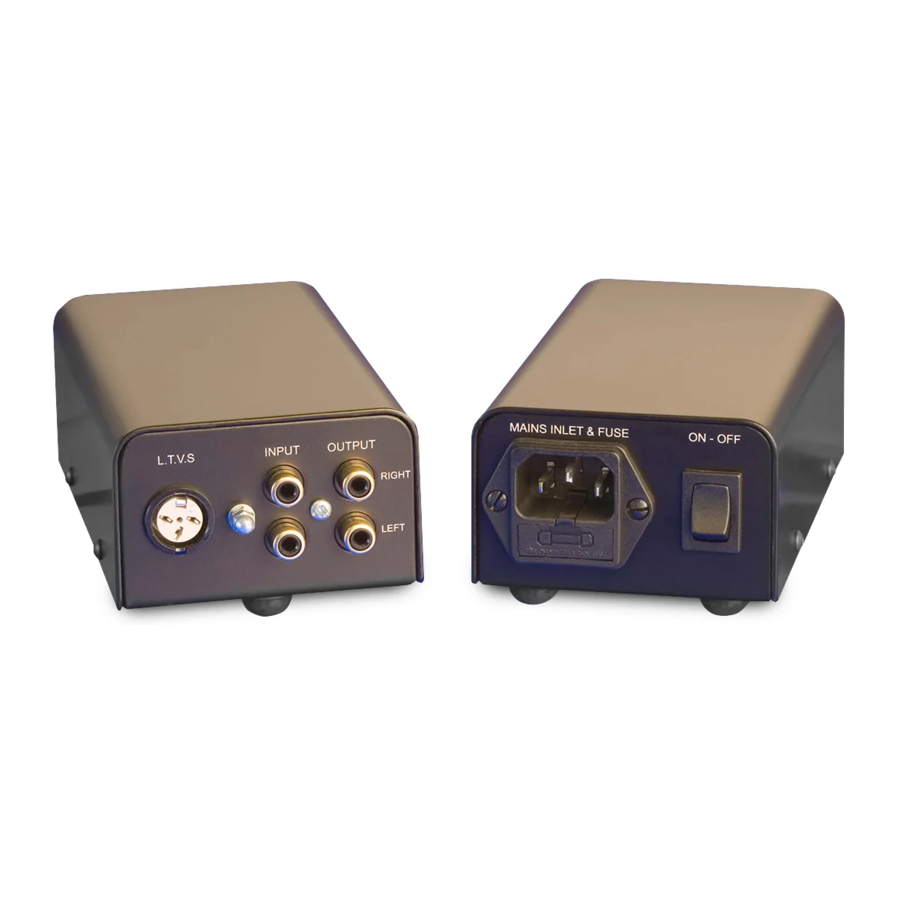

De Stage Two is een systeem met twee dozen dat de phono-versterker scheidt van de laagspanningsvoeding. Dit helpt bij het verminderen van pickup en interferentie. Gebruik de meegeleverde driepolige (L.T) kabel om de voeding aan te sluiten op de phono-versterker. Verwijder of plaats de L.T-kabel nooit wanneer deze is aangesloten op de netvoeding.

UW PHONO-VERSTERKER AANSLUITEN OP EEN VOORVERSTERKER
De Stage Two heeft een paar uitgangs phonobussen; deze phonobussen zijn van het standaard RCA-type met vergulde contacten. Het is raadzaam ervoor te zorgen dat uw interconnectiekabels stekkers van vergelijkbare kwaliteit hebben die goed passen. We bevelen WBT-connectoren aan, bij voorkeur van het vergrendeltype. Deze bieden de best mogelijke verbinding. De phonobussen zijn duidelijk gemarkeerd met rechts en links voor identieke aansluiting op uw voorversterker. Plaats of verwijder de kabels niet terwijl de apparatuur is ingeschakeld.

UW DRAAITAFEL AANSLUITEN OP DE PHONO-VERSTERKER
Uw phono-versterker is goed uitgerust en accepteert MM- of MC-cartridges. De enkele set ingangsbussen is duidelijk gemarkeerd op het achterpaneel. De ingangen zijn gemarkeerd met rechts en links voor identieke aansluiting op uw draaitafelarmkabel. Verwijder of plaats de kabels niet wanneer de apparatuur is ingeschakeld.

CARTRIDGE BELASTING
We raden u aan om te experimenteren met cartridgebelasting, omdat sommige populaire muziek gecomprimeerd kan klinken op een audio-systeem met een brede bandbreedte. Goed opgenomen klassieke muziek en jazzmuziek klinken normaal gesproken het beste met de juiste belasting.
De standaard fabrieksinstelling van de Stage two is Moving Magnet (MM) 47K. De meeste MM-cartridges vereisen een belasting van 47K.
Moving Coil (MC) cartridges vereisen normaal gesproken een belasting van >20 Ohm, waarbij de meest voorkomende 100 of 470 Ohm is. Om de fabrieksinstelling te wijzigen in een van deze belastingen en in MC, moet u de buitenste behuizing van de phono-versterker verwijderen. Hiervoor heeft u een M3 inbussleutel nodig die geschikt is voor een dopmoersleutel. KOPPEL VOORDAT U DE BUITENBEHUIZING VERWIJDERT DEZE LOS VAN DE PSU.
De twee belastingen worden geselecteerd door een pin- en jumpersysteem dat duidelijk is gelabeld op de printplaat:

Deze instellingen zijn ook op de basis van de Phono-versterker afgedrukt voor snelle referentie.

INSCHAKELEN
Aangezien de PhonoMaster een apparaat met een hoge versterking is, is het raadzaam om deze eerst in te schakelen om te voorkomen dat eventuele pieken worden versterkt door de hoofdversterker.

INSTALLATIE EN FIJNE AFSTEMMING

Het ontwerp van de A21SE Stage Two heeft een brede bandbreedte en we raden aan om kwaliteitsaccessoires te gebruiken om de best mogelijke geluidskwaliteit te verkrijgen. Interconnecties zijn een belangrijk onderdeel van de muziekketen, dus er moet geld worden geïnvesteerd in het kopen van de best mogelijke. Om pickup en interferentie te verminderen, is de PSU gescheiden van de phono-versterker. Daarom is het raadzaam om de PSU zo ver mogelijk van de versterker en andere apparatuur te plaatsen.

A21SE Stage Two Specificatie

De fabrikant behoudt zich het recht voor om de specificatie zonder kennisgeving te wijzigen

Ontworpen en vervaardigd door:
JE Sugden & CO LTD. Valley Works. Station Lane. HECKMONDWIKE. West Yorkshire. WF16 0NF. England
www.sugdenaudio.com
