Epson 1400 handleiding

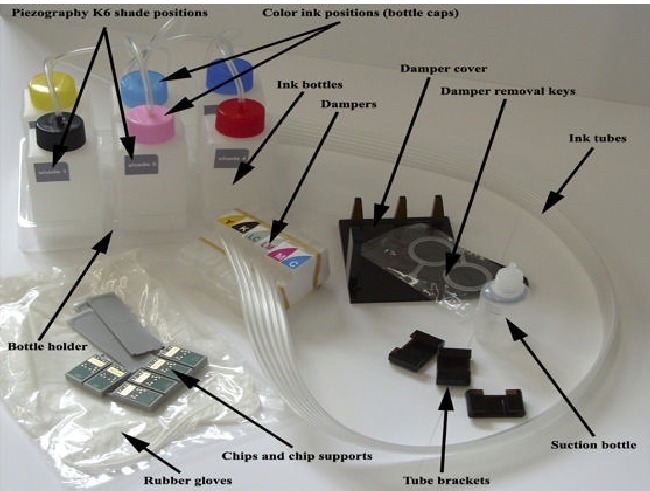

Wat zit er in de doos

Installatie-instructies

1. Bevestig dat alle spuitkoppen perfect printen met Epson-inkt en verwijder vervolgens de cartridges uit de printer. Als niet alle spuitkoppen volledig of correct printen met Epson-inkt, is reiniging nodig om de printkop in goede staat te krijgen voordat u inkt van derden installeert. Neem contact op met de Inkjetmall-ondersteuningsafdeling als u problemen ondervindt bij het afdrukken van een volledige spuitkopcontrole, wij kunnen u helpen met reinigingsprocedures.

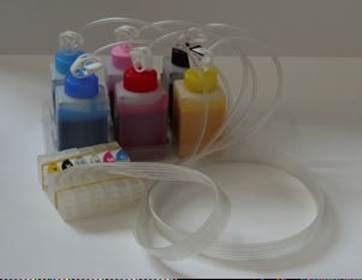

2. Vul flessen met inkt. Houd het inktniveau tussen ½" vanaf de bovenkant en 1" vanaf de onderkant van de fles om problemen met de inktstroom te voorkomen. Zorg ervoor dat u de juiste kleur of Piezography-tint in de juiste fles doet bij het vullen en bijvullen. De bovenkant van de flessen geeft de kleurpositie aan en de flessenetiketten geven de Piezography-inkttint aan.

3. Druk op de inktknop op de printer om de kop in de positie voor het vervangen van de inkt te plaatsen en trek vervolgens de stekker van de printer uit het stopcontact.

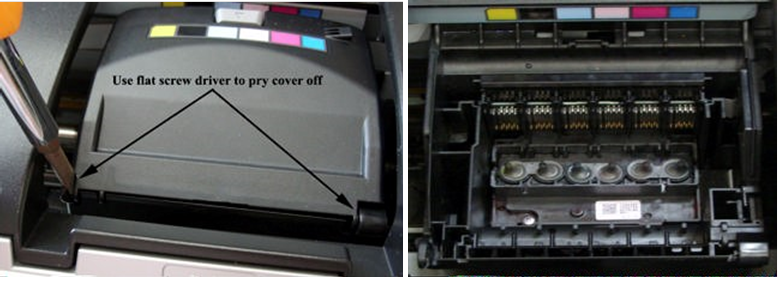

4. Verwijder het deksel van de wagen en de cartridges uit de printer. U moet een van de zijlipjes breken om het deksel te verwijderen.

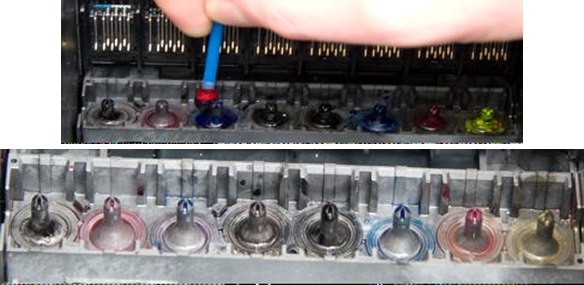

5. Piezography-inktgebruikers: verwijder kleureninkt van punten in de printkop. Gebruik Q-tips en PiezoFlush of warm gedestilleerd water en veeg elk punt voorzichtig in een cirkelvormige beweging af met een licht vochtige Q-tip en absorbeer vervolgens alle vloeistof met droge Q-tips. Dit is om kleurvlekken in uw CIS-dempers en zwart-witprints te voorkomen.
   Opmerking: de onderstaande foto's zijn niet specifiek voor de 1400, maar deze reinigingsprocedure is hetzelfde voor alle desktop printermodellen.

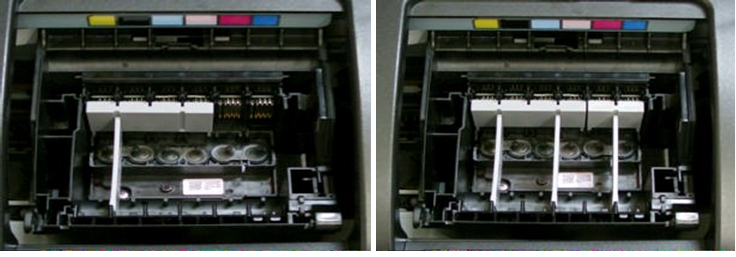

6. Installeer chips in cartridgehouder met steunen (zie hieronder). Zorg ervoor dat u de chips en steunen helemaal naar beneden duwt voor een goede verbinding met de sensoren.

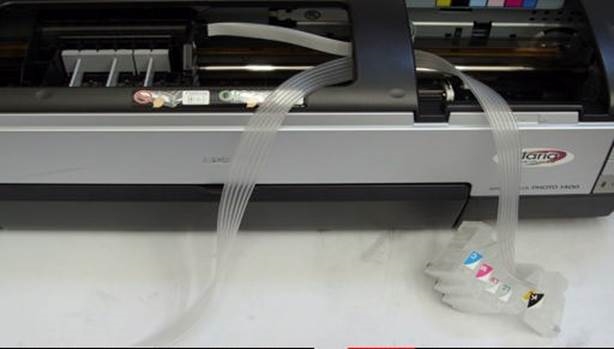

7. Verplaats de cartridgehouder naar links en schuif vervolgens de dempers en slangen onder de balk (zie hieronder)

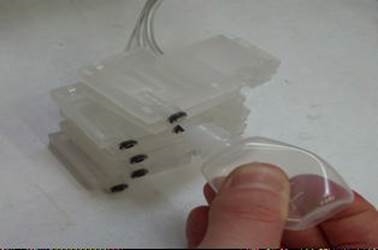

8. Trek inkt uit flessen om slangen te vullen. Knijp hiervoor in de zuigfles en steek de punt van de fles in het onderste gat van een demper. Druk de punt van de fles stevig in het dempergat om een goede afdichting te krijgen en laat vervolgens de fles los, zodat deze inkt uit de fles door de slang en naar de demper trekt.

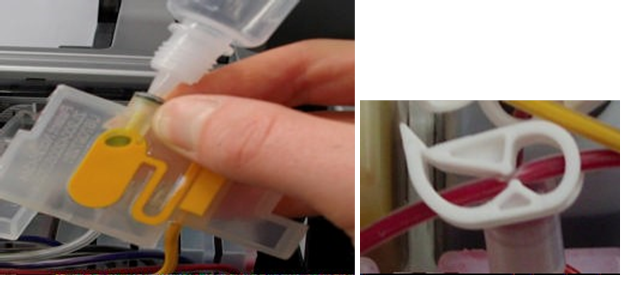

9. Sluit de inktslangklem. Voor de beste doorstroming vult u het demperkanaal en de ovale kamer zoveel mogelijk met inkt, maar het is niet nodig om inkt in de zuigfles te zuigen. Zodra de inkt de demper vult, klemt u de inktleiding dicht (zie hieronder).

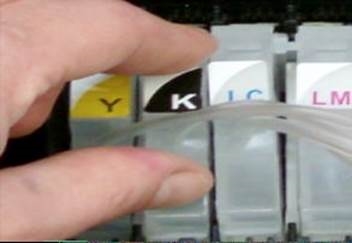

10. Duw de demper in de printkop. Zorg ervoor dat u de dempers in de juiste posities in de printer installeert en helemaal naar beneden duwt voor een goede afdichting. Zodra de inktleidingen zijn gevuld en alle dempers in de printer zijn geïnstalleerd, maakt u de klemmen los om de inktstroom te openen. Zorg ervoor dat de inktleidingen terugkeren naar een ronde vorm nadat de klem is geopend. Als er na het openen van de klem een knelling in de leiding blijft zitten, knijpt u de slang in de tegenovergestelde richting met vinger en duim.

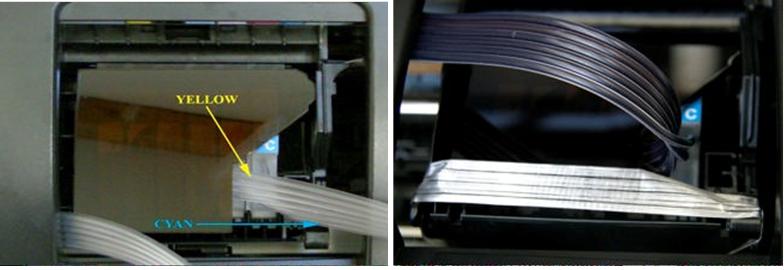

11. Installeer het deksel over de dempers in de printkop zoals hieronder weergegeven. Plaats tape over het demperdeksel zoals afgebeeld om te voorkomen dat slangen naar voren buigen zoals ze van nature willen doen.

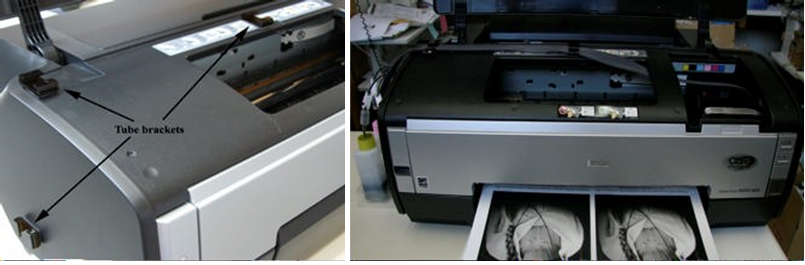

12. Installeer slangbeugels op de printer (zie hieronder) Plaats de slangen plat van de dempers naar de inktflessen en gebruik beugels om ze op hun plaats te houden. Voor een goede plaatsing van de slangen moet de gele slang bovenaan en de cyaan onderaan zitten (zie foto's hierboven). Laat alleen voldoende speling in de inktleidingen zodat de printkop naar de meest rechtse kant van de printer kan bewegen zonder speling of spanning in de slangen. Te veel of te weinig speling in de slangen zorgt ervoor dat de slangen niet bewegen en correct buigen.

13. Voer 2-3 reinigingscycli uit om Epson-inkt te verwijderen en de printer te vullen met ConeColor-inkt, of 4-5 reinigingscycli bij het overschakelen van Epson naar Piezography-inkt om kleurvlekken in uw zwart-witprints te verwijderen. Druk een spuitkopcontrole af voordat u afbeeldingen afdrukt om er zeker van te zijn dat alle spuitkoppen volledig afdrukken en de kleur correct is.

GEBRUIK DE PRINTER MET HET DEKSEL OPEN OM DE INKTSLANGEN RUIMTE TE GEVEN OM TE BUIGEN, SLUIT HET DEKSEL WANNEER DE PRINTER NIET WORDT GEBRUIKT.

NUTTIGE INFORMATIE

• Pigmentinkt kan moeilijk in oplossing te houden zijn en bezinkt als het niet regelmatig wordt geschud. Om de inkt op volle dichtheid te laten afdrukken, schudt u de inktflessen om de 1-2 weken voorzichtig om het pigment in oplossing te houden. Als de printer twee weken of langer niet wordt gebruikt, schudt u alle inktflessen voorzichtig en voert u 2-3 reinigingscycli uit. Dit verwijdert de bezonken inkt uit de CIS-slangen en vult deze met inkt uit de geschudde flessen.
• Reset cartridges wanneer ze leeg zijn: Wanneer de cartridge(s) leeg zijn en de printer u vraagt een cartridge te vervangen (constant rood lampje voor het vervangen van inkt), drukt u gewoon op de knop voor het vervangen van inkt, waardoor de kop wordt verplaatst om aan te geven welke cartridge(s) moeten worden vervangen. Druk een tweede keer op de knop voor het vervangen van inkt om de kop naar de positie voor het vervangen van inkt te verplaatsen en een derde keer om de procedure voor het vervangen van inkt te voltooien. De cartridgechip(s) geven nu aan dat ze vol inkt zijn.
• Gebruik de printer regelmatig voor de beste werking. Om de inkt door de inktleidingen te laten bewegen en de kop vochtig te houden, drukt u een kleine afbeelding af of voert u elke week een reinigingscyclus uit als de printer niet regelmatig wordt gebruikt. Het wordt niet aanbevolen om pigmentinkt te laten installeren in een printer die gedurende meerdere maanden niet wordt gebruikt. Neem contact op met onze ondersteuningsafdeling als u uw printer een maand of langer niet hoeft te gebruiken.
• Na het afdrukken met een paar flessen inkt, kunnen de in-line inktfilters inktdeeltjes verzamelen en de inktstroom beperken. Deze filters kunnen eenvoudig worden vervangen en de leiding kan opnieuw met inkt worden gevuld. Neem contact op met de Inkjetmall-ondersteuningsafdeling als uw inktstroom beperkt lijkt.
• Bewaak en handhaaf de luchtvochtigheid tussen 40-50% in de printruimte. Zowel een lage als een hoge luchtvochtigheid kunnen problemen veroorzaken met de printer, inkt en papier.
• Bij het bijvullen van de CIS-inktflessen: knijpt u de inktslang boven de fles dicht (zie hieronder) voordat u de flesdoppen losdraait om de leiding gevuld te houden met inkt. Zodra de fles vol inkt is (zorg ervoor dat u de flessen vult met de juiste kleur of Piezography-inkttint), schroeft u de dop stevig vast en maakt u de inktslang los. Zorg ervoor dat de inktleidingen terugkeren naar een ronde vorm nadat de klem is geopend, als er na het openen van de klem een knelling in de leiding blijft zitten, knijpt u de slang in de tegenovergestelde richting met vinger en duim.

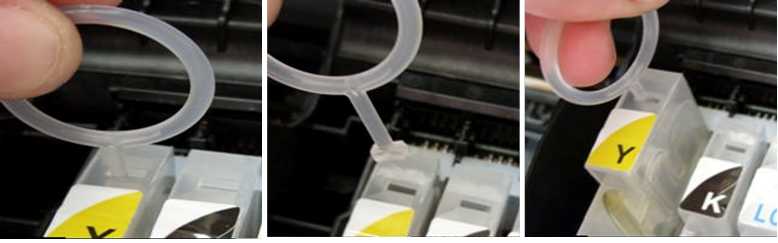

Gebruik de demperverwijderingssleutel zoals hieronder weergegeven om dempers uit de printkop te verwijderen:

Bij gebruik van Piezography K6-inkt: volg de onderstaande tabel om de zes verschillende tinten Piezography in de juiste positie in uw CIS en printer te installeren. Opmerking: tint 1 is de donkerste en tint 6 is de lichtste.
