Polaris Alpha+ Handleiding

Alpha-modus instellen

Configureer Alpha⁺ voordat u verbinding maakt met LoRa Radio. Raadpleeg de "Alpha RTK-ontvanger gebruikershandleiding"

1. Alpha⁺ instellen op basismode
2. Alpha⁺ instellen op rovermode

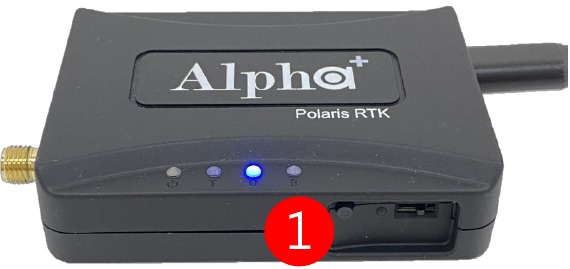

1. Druk op de knop naar USB-interface.


Klaar om verbinding te maken met LoRa-radio.

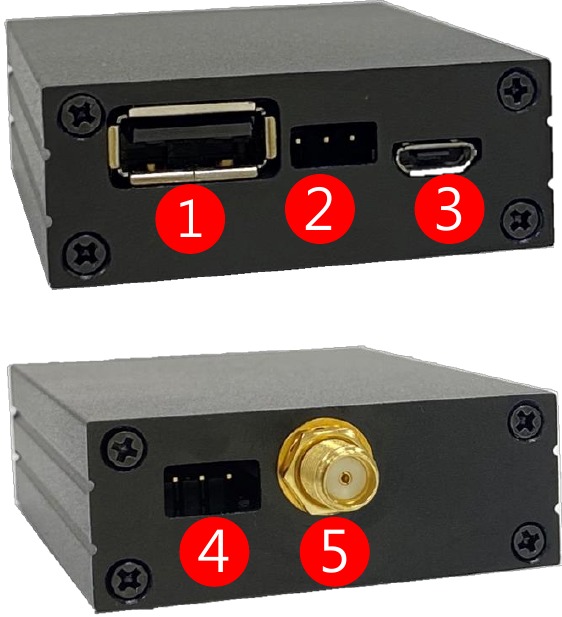

Overzicht van LoRa-radio-interface

1. Verbinding maken met Alpha⁺ RTK-ontvanger
2. Radiomodus selecteren
3. Aansluiten op powerbank (5V-voeding) / Radio configuratie poort
4. Basismode / Rovermode selecteren
5. SMA-connector voor radioantenne

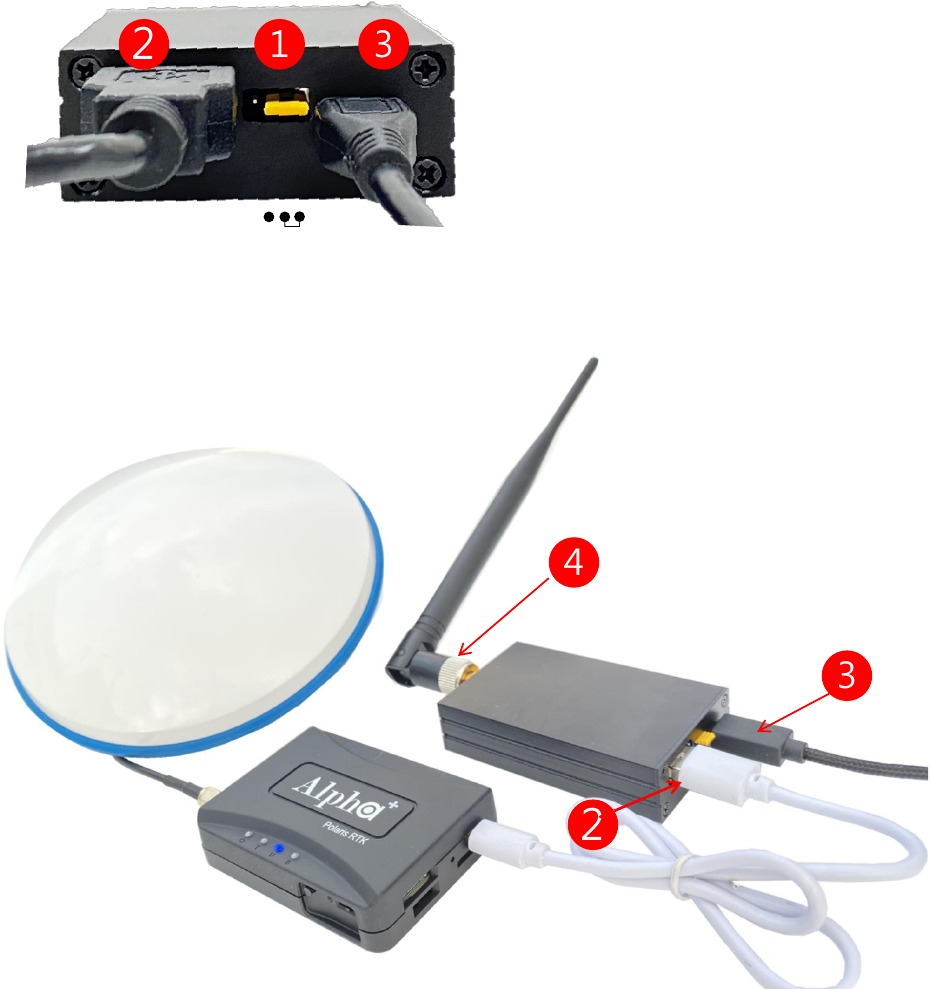

LoRa-radio aansluiten

1. Jumper naar Transceiver Mode (verbind rechter 2 pinnen)
2. Aansluiten op Alpha RTK-ontvanger
3. Aansluiten op powerbank
4. Aansluiten op radioantenne

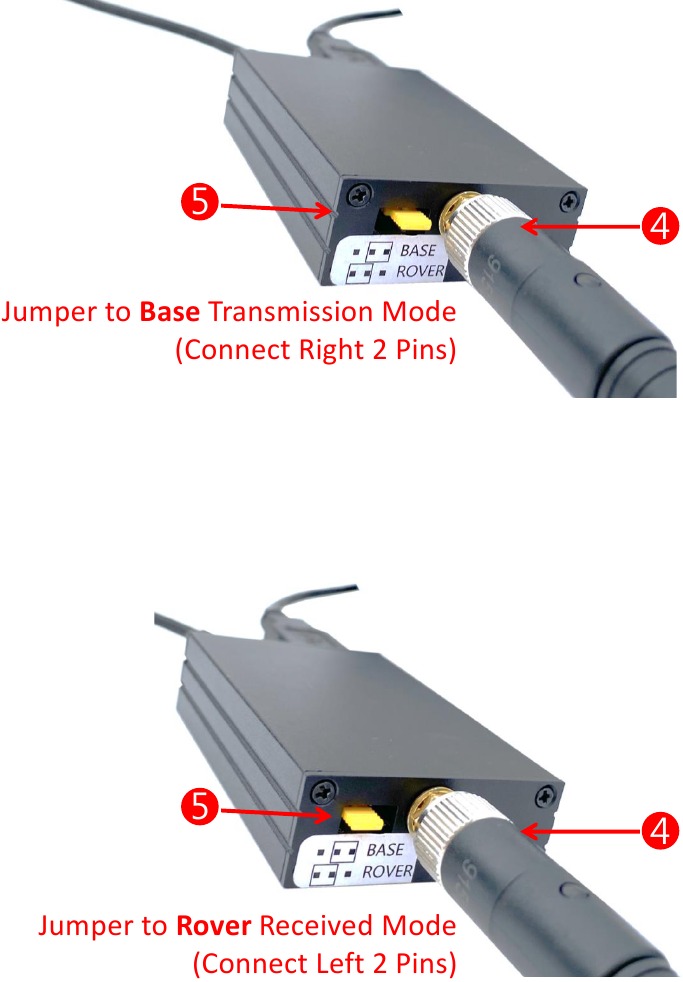

5. Basismode of rovermode selecteren

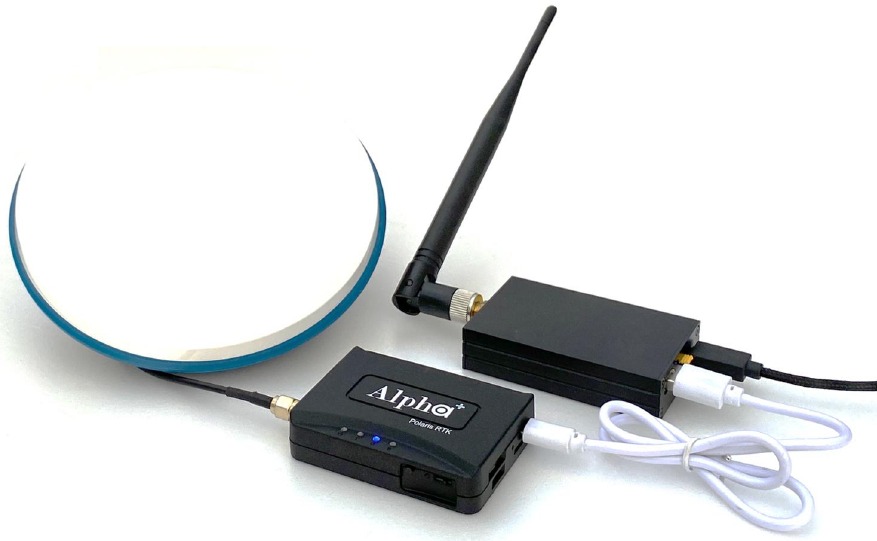

Basistoepassing

Sluit de LoRa-radio aan op de 5V-voeding, het is klaar om uit te zenden.

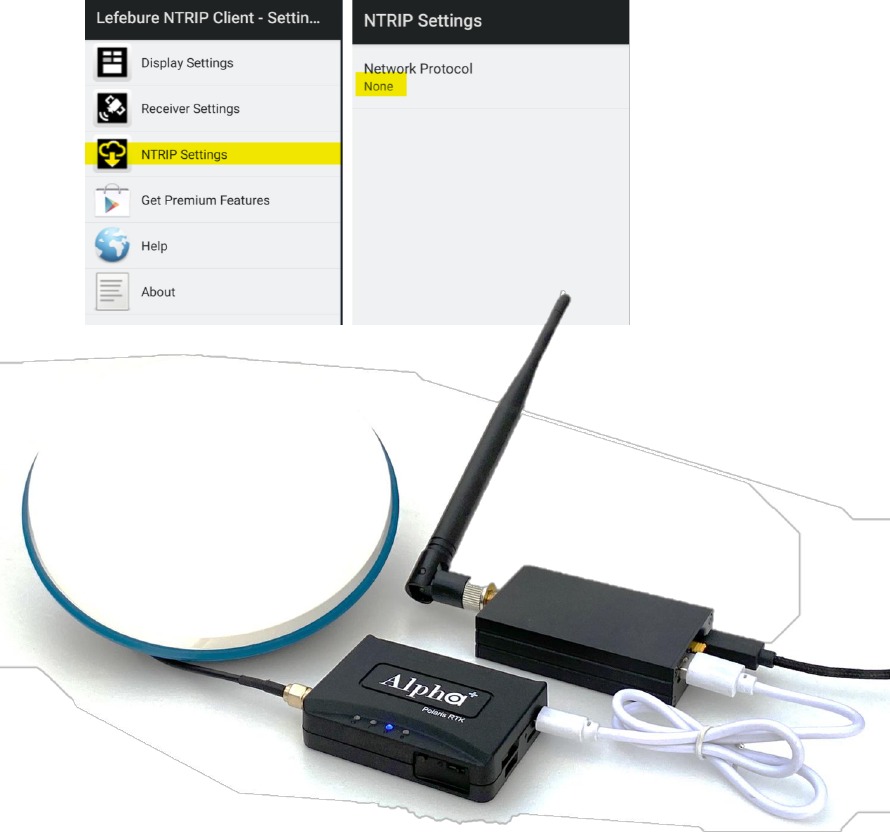

Rovertoepassing

Sluit de LoRa-radio aan op de 5V-voeding, het is klaar om te ontvangen.
Meestal werkt Rover met apps van derden via Bluetooth, het gebruikt de functie "Mock Locations" op Android. Zie sectie 6-4-2 item #6 ~ #16 op pagina 30 ~ 35 van de Alpha+ gebruikershandleiding.
Let op: #stap 10.
Stel [Geen] in op "Network Protocol" (Netwerkprotocol) in NTRIP Settings (NTRIP-instellingen).
In dit geval hadden we RTCM-transmissie via LoRa Radio.

Radioconfiguratie

(Geavanceerd, niet nodig en niet doen bij het eerste gebruik!!!)
Het meegeleverde basisradiotoestel en roverradiotoestel zijn plug-and-play, er is geen radioconfiguratie nodig.
Deze Advanced (geavanceerde) radioconfiguratie-informatie wordt alleen verstrekt voor situaties waarin een andere gebruiker een paar radio's in de buurt heeft die storing veroorzaken, en het nodig is om over te schakelen naar een ander radiokanaal (net ID) dan de standaardinstelling.

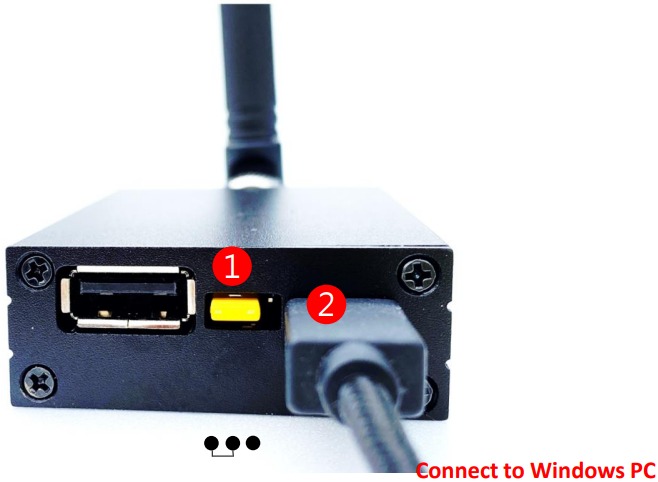

1. Jumper naar Radio Configuration Mode (Radioconfiguratiemodus) (verbind linker 2 pinnen)

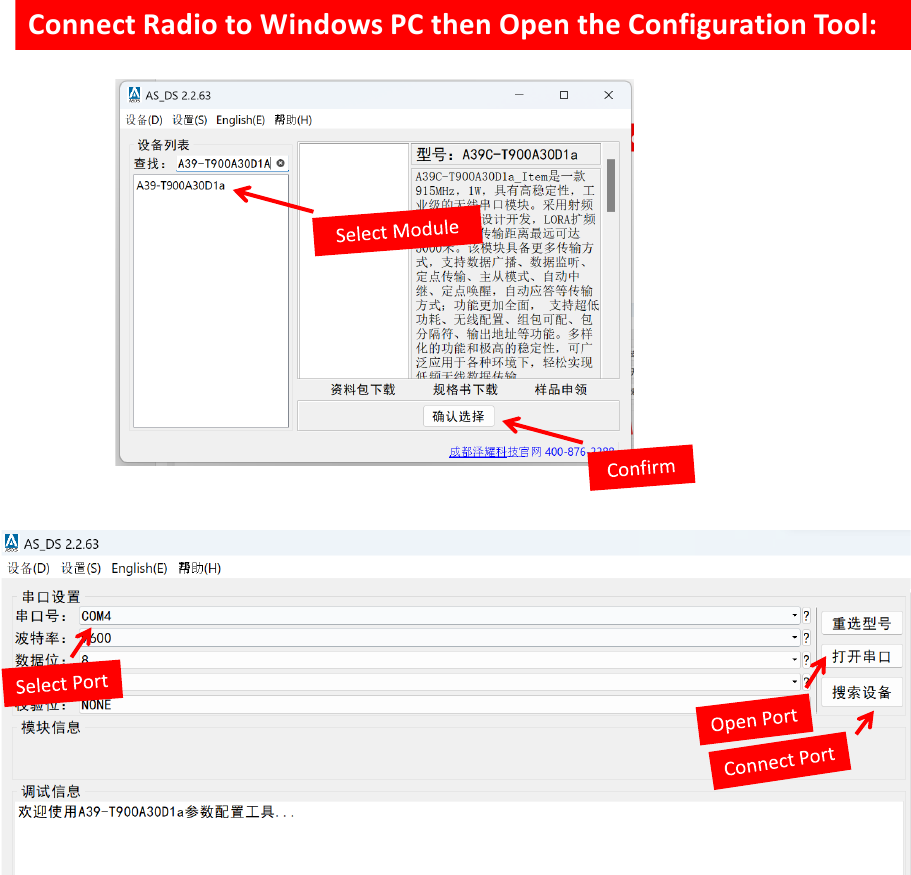

2. Aansluiten op Windows-pc

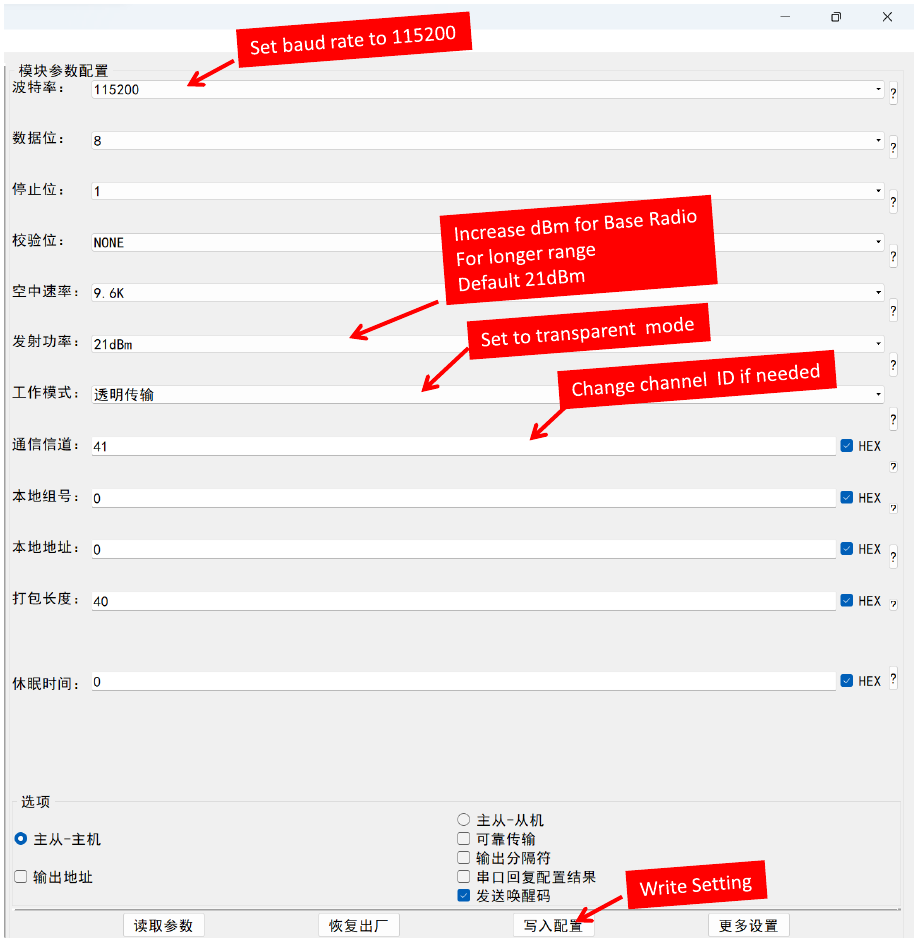

3. Ga naar de Radio Configuration Tool (zie hieronder)
   Download Link: (Downloadlink:)
   http://www.ashining.com.cn/relatedsoftware/soft_asds.zip

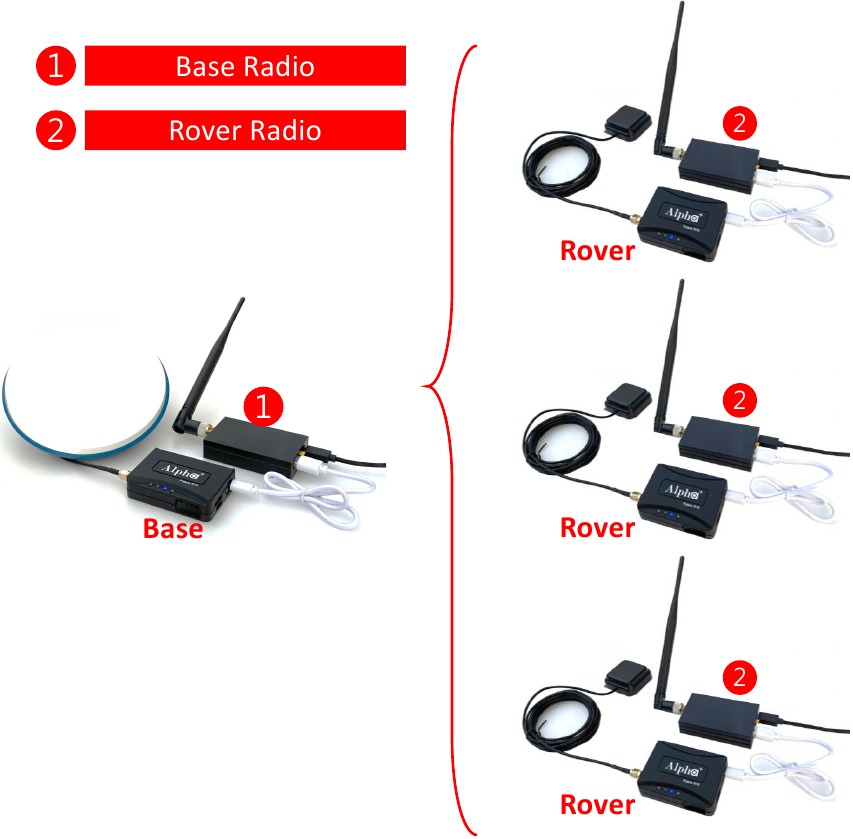

Meerdere rovertoepassingen

In dit geval heeft u Only (alleen) One Base (één basis) nodig om RTCM-gegevens uit te zenden, en RTCM-gegevens te verzenden naar One (één) of More (meer) Rovers.

1. Alle LoRa-radio's instellen met same channel ID (dezelfde kanaal-ID)
2. Basis instellen
3. Rover instellen

Usage Notice (Gebruikswaarschuwing)

• Wanneer u de USB-kabel loskoppelt van de radio, trekt u de USB-kabelconnector horizontaal los en vermijdt u tegelijkertijd buigen/kantelen naar boven.

Referenties

• http://www.ashining.com.cn/relatedsoftware/soft_asds.zip

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
