NCE Power Cab Handleiding

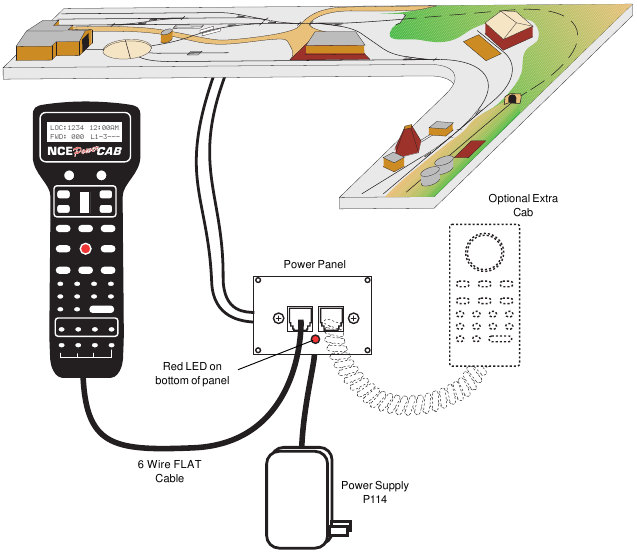

Basisinrichting van de unit

Uw Power Cab is een DCC-systeem met alle functies. Het moet worden gebruikt met de 6-aderige, PLATTE kabel die wordt meegeleverd. Alle functies die in deze handleiding worden beschreven, zijn voor u beschikbaar wanneer deze in de Power Cab-modus wordt gebruikt.
Als u een PowerHouse of Power Pro NCE-systeem bezit of ermee werkt, kunt u de Power Cab gebruiken als een Pro Cab met behulp van het 4-aderige spiraalsnoer dat ook wordt meegeleverd.
WEES VOORZICHTIG
Een NCE P114 voeding (13.5VDC gereguleerd) is de meegeleverde transformator voor uw systeem.

Snelle start

Inhoud van het Power Cab systeem

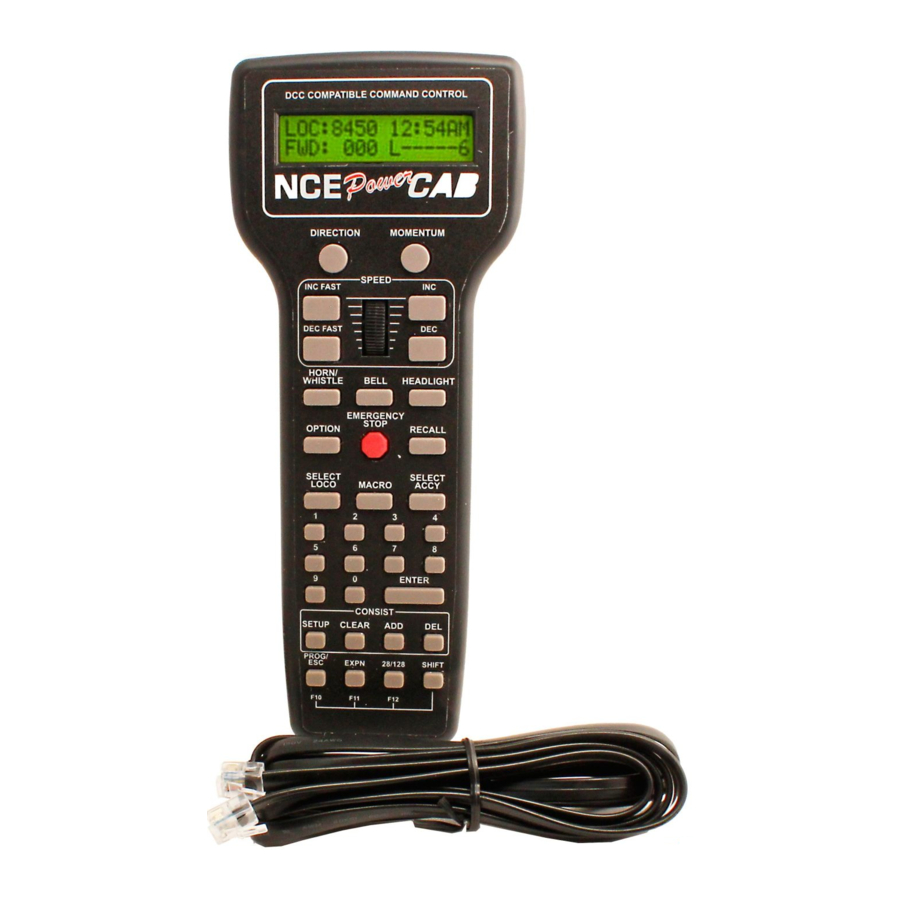

Power Cab
Zeven voet platte kabel
Voeding
Power Panel (gemarkeerd PCAB-PP)
Spiraalsnoer (4-aderig) om te gebruiken als Pro Cab
Power Cab systeemreferentiehandleiding

We raden u aan de onderstaande instructies te volgen om uw systeem eerst op een kleine testbaan aan te sluiten. Nadat uw systeem volledig is gecontroleerd en bekend staat als werkend, kunt u de definitieve installatielocaties voor componenten en aansluitingen op de baan overwegen.

UW APPARAAT UITPROBEREN

1. Monteer het Power Panel door de zwarte plaat met de meegeleverde schroeven op de printplaat te schroeven.
2. Sluit de lange platte kabel van 7 voet van de Power Cab aan op de socket gemarkeerd (op de tekening) POWER CAB (linker socket).
3. Gebruik een kleine, platte schroevendraaier om de testbaanvoedingsdraden aan de kleine tweevoudige connector te bevestigen. Zorg ervoor dat er geen kortsluiting of gerafelde draden tussen de verbindingen zitten.
4. Als u een locomotief met een reeds geïnstalleerde DCC-decoder hebt, plaatst u deze op de baan.
5. Steek de voeding in de socket gemarkeerd POWER. Steek de voeding in een stopcontact.
6. Het display van de cabine moet er ongeveer zo uitzien:


Dit is wat we het 'NORMALE DISPLAY' noemen. De snelle klok in de rechterbovenhoek zal hoogstwaarschijnlijk een andere tijd weergeven.
De volgende cabineknoppen moeten in de juiste volgorde worden ingedrukt om de controle over de locomotief nr. 3 te krijgen (in het bovenstaande voorbeeld is locomotief nr. 3 al geselecteerd):

Opmerking: Conventioneel hebben locomotiefdecoders meestal hun korte adres in de fabriek ingesteld op 3.

1. Druk eenmaal op de knop SELECT LOCO (SELECTEER LOCO).
2. Druk eenmaal op de knop "3". Druk NIET op 0 en dan 3.
3. Druk op ENTER (ENTER).

TIP #1 Als u een fout maakt bij het invoeren van getallen op de cabine, blijft u gewoon meer getallen indrukken totdat het getalinvoerveld leeg is, en voert u vervolgens de juiste getallen in.
TIP #2 Wanneer de cabine wacht tot u gegevens invoert (een knipperend zwart vierkant staat op het scherm op het punt waar de getallen naartoe gaan), kunt u op de PROG/ESC-toets drukken om te "ontsnappen" aan wat u aan het doen was en terug te keren naar de normale bedieningsmodus.
TIP #3 Wanneer u op een knop hebt gedrukt (zoals SELECT LOCO (SELECTEER LOCO)) en u het nummer dat al op het scherm staat wilt behouden, drukt u gewoon op ENTER (ENTER).

7. Om de locomotief te bedienen, worden de volgende bedieningselementen gebruikt:
   1. Het duimwiel verhoogt/verlaagt de snelheid. De snelheidsregelknoppen die het duimwiel aan weerszijden flankeren, kunnen ook naar wens worden gebruikt om de locosnelheid te regelen.
   2. Door op de knop DIRECTION (RICHTING) te drukken, wordt de locorichting omgekeerd.

GEFELICITEERD! U bedient nu een locomotief met DCC-bediening. In de meeste gevallen zijn er minder dan tien minuten verstreken sinds u deze Snelstartgids begon te lezen.

DE SNELLE START VOLTOOIEN

Het bedienen van één locomotief is leuk — voor een tijdje. Maar het bedienen van twee locomotieven is veel leuker voor een veel langere tijd. Om verder te gaan dan deze eenvoudige DCC-test, is decoderinstallatie in meer locomotieven vereist en misschien een paar rechte stukken die aan uw baancirkel worden toegevoegd. Nadat u twee locomotieven met decoders hebt, kunnen we doorgaan met beide locomotieven die tegelijkertijd onder DCC-bediening werken. Minstens één locomotief moet worden geprogrammeerd met een ander adres.

EEN LOCOMOTIEFADRES PROGRAMMEREN

1. Het eerste agendapunt in deze sectie is het verwijderen van alle locomotieven van de lay-out die niet geprogrammeerd zullen worden.
2. Plaats de te programmeren locomotief met een geïnstalleerde decoder op de baan.
3. Druk vier keer op de PROG (PROG)-knop om naar het programmeerspoor-menu te gaan.
   Uw cabine zou moeten lezen:


xx: xx vertegenwoordigt de snelle klok die op dit punt elke tijd kan weergeven.

4. Druk op ENTER (ENTER) om het programmeerspoor te gebruiken en u ziet:

5. Druk op "1" om Standaard programmeren te gebruiken. U zult zien:


Na een ogenblik wordt de lege ruimte na MANUFACTURER: ingevuld met "011", wat de NMRA-code is voor NCE Corporation. Alle fabrikanten hebben verschillende codes.
Als u een CAN NOT READ CV (KAN CV NIET LEZEN) bericht krijgt, reageert de decoder niet. Controleer de locomotief, decoder en programmeerspoorbedrading. Een oudere decoder die "gepagineerde" modus gebruikt (later besproken) kan tot 15 seconden duren om de waarden te lezen.

6. Druk op ENTER (ENTER) om de decoderversie te lezen die in uw locomotief is geïnstalleerd.
7. Druk nogmaals op ENTER (ENTER) om te zien:


Conventioneel zijn alle DCC-locomotiefdecoders in de fabriek ingesteld op kort adres nr. 3. Als het adres van uw decoder niet is gewijzigd, ziet u een kort adres als het actieve adres. Druk op 1 om het adres in te stellen.

TIP Een decoder kan 2 verschillende adressen hebben, het korte adres (waarden van 1127) of het lange adres (soms 4-cijferig genoemd met een bereik van 0000-9999). Een decoder kan de ene of de andere gebruiken, maar niet beide tegelijkertijd. Sommige instapdecoders kunnen alleen het korte adres gebruiken.

8. Druk op ENTER (ENTER) om het huidige korte adres ingesteld op 3 te behouden.
9. Druk op ENTER (ENTER) om het activeren van het korte adres over te slaan.
10. Vervolgens ziet u het lange adres (dat waarschijnlijk is ingesteld op 0000 of soms op 9999). Bij oudere decoders kan het tot 30 seconden duren om het lange adres te lezen.
    Dit is het adres dat we zullen wijzigen.
11. U wilt waarschijnlijk het nummer aan de zijkant van de locomotiefcabine invoeren als het lange adres. Typ het nummer van de locomotief in en druk op ENTER (ENTER).
12. Druk op 1 om het lange adres te activeren.
    U hebt zojuist het lange adres gewijzigd.
    Druk op dit punt twee keer op PROG/ESC (PROG/ESC) om de programmeerspoormodus te verlaten.
    U hebt zojuist het moeilijkste deel van DCC voltooid... het programmeren van de locomotief op het programmeerspoor.
    Om de locomotief te selecteren:
    1. Druk op de knop SELECT LOCO (SELECTEER LOCO)
    2. Druk op de cijfers die overeenkomen met het lange adres dat u zojuist hebt geprogrammeerd..
    3. Druk op ENTER (ENTER)

Op dit punt zou u de controle over de locomotief moeten hebben. Nu is het tijd om een tweede locomotief te programmeren en ze allebei te laten rijden.

TWEE LOCOMOTIEVEN MET ÉÉN UNIT LATEN RIJDEN

1. Selecteer de eerste locomotief die u wilt laten rijden (SELECT LOCO (SELECTEER LOCO) gevolgd door het adres en vervolgens ENTER (ENTER)).
2. Druk op RECALL (OPROEP) om deze locomotief op te slaan in een van de interne oproep-"slots" van de cabine. Het display van de cabine toont nu een locomotief van 000.
3. Selecteer de tweede locomotief en begin deze te laten rijden.
4. Door op RECALL (OPROEP) te drukken, kunt u heen en weer schakelen tussen de twee verschillende locomotieven. U kunt op elk moment een nieuwe locomotief "over de top" van een locomotief selecteren die al op het display staat. De bestaande locomotief wordt door de cabine vergeten en de nieuwe neemt de plaats in. Degene in RECALL (OPROEP) blijft beschikbaar voor oproep.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NCE Power Cab Handleiding
