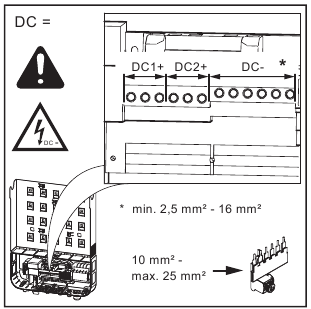

6 Zonnemodulestrengen aansluiten op de omvormer (DC)
7 Datacommunicatie

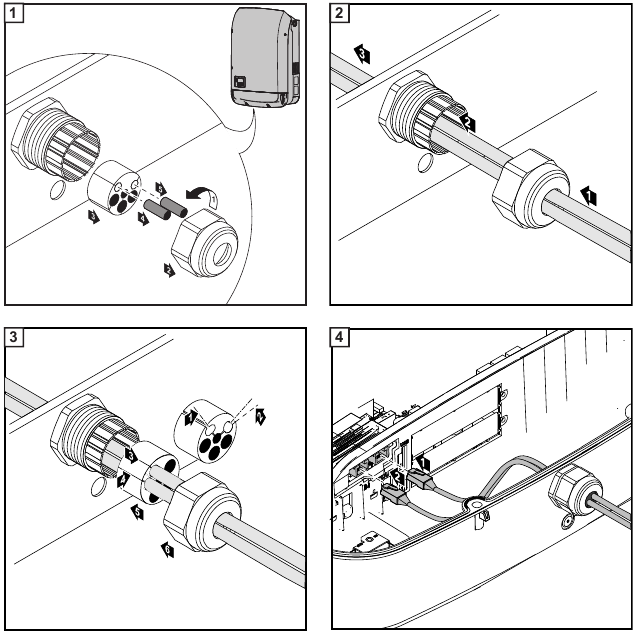

- 7.1 Datacommunicatiekabels geleiden

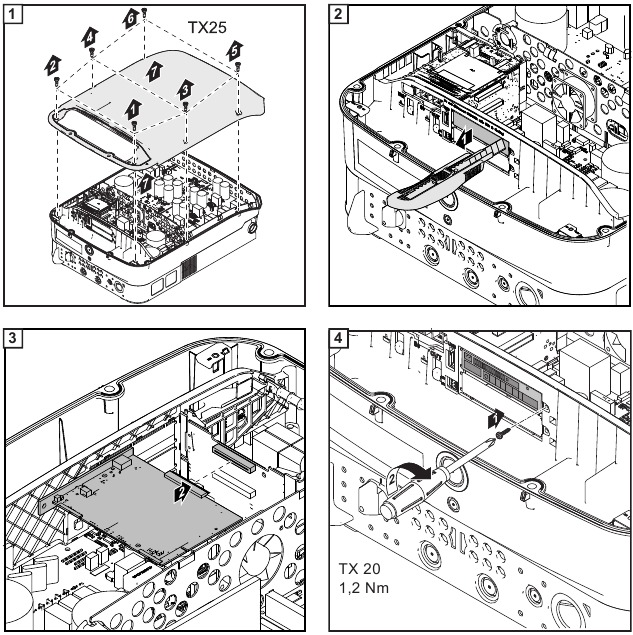

- 7.2 De Datamanager in de omvormer installeren

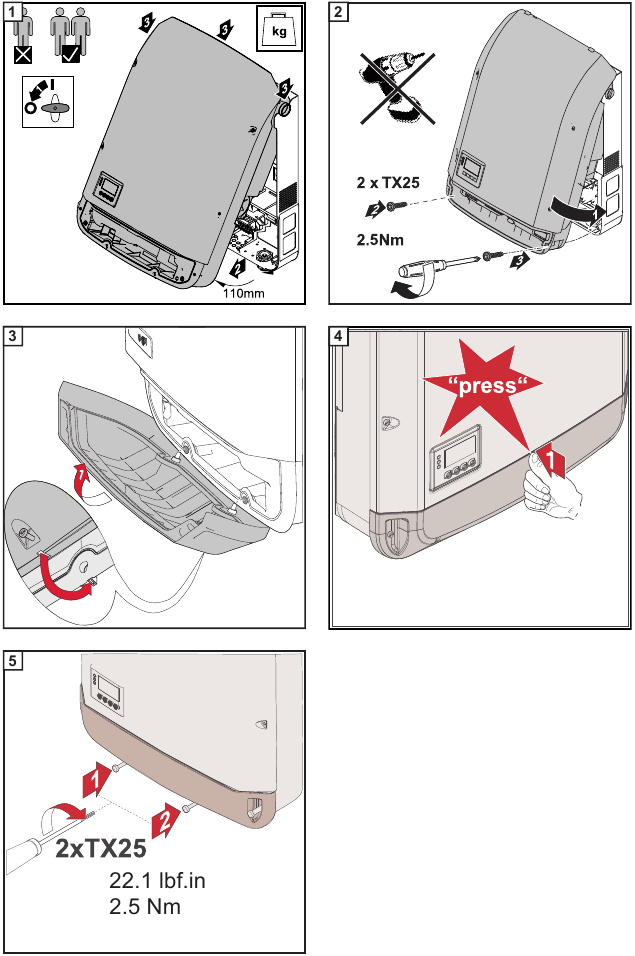

8 De omvormer aan de montagebeugel bevestigen

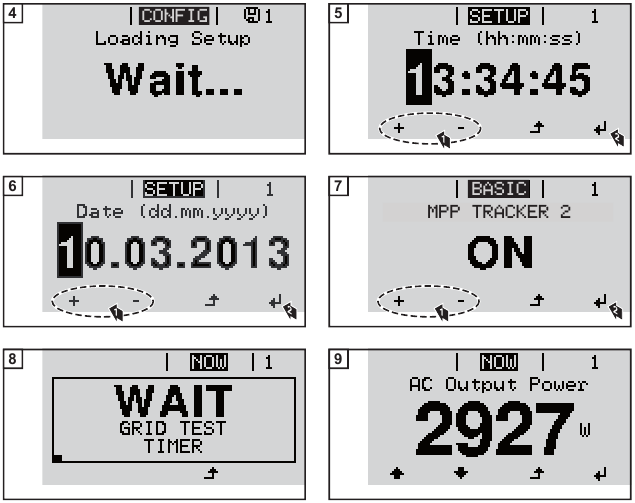

9 Eerste keer opstarten

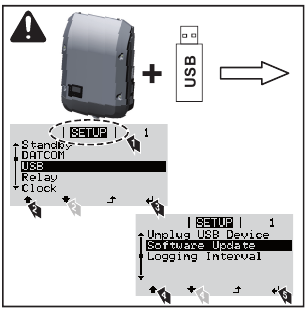

10 Opmerkingen met betrekking tot software-updates
11 USB-stick als datalogger en voor het bijwerken van omvormersoftware
12 Opmerkingen met betrekking tot onderhoud
- 12.1 Onderhoud
- 12.2 Reinigen
13 Australische kabelbeschermingsslangen
14 Serienummersticker voor klantgebruik

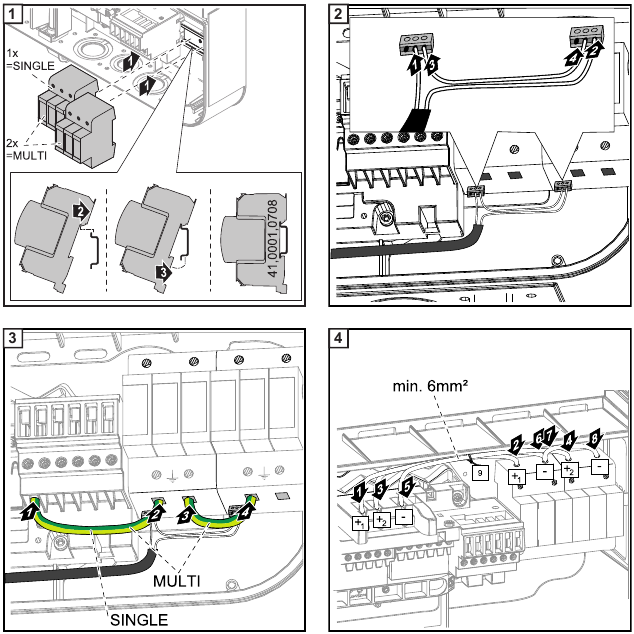

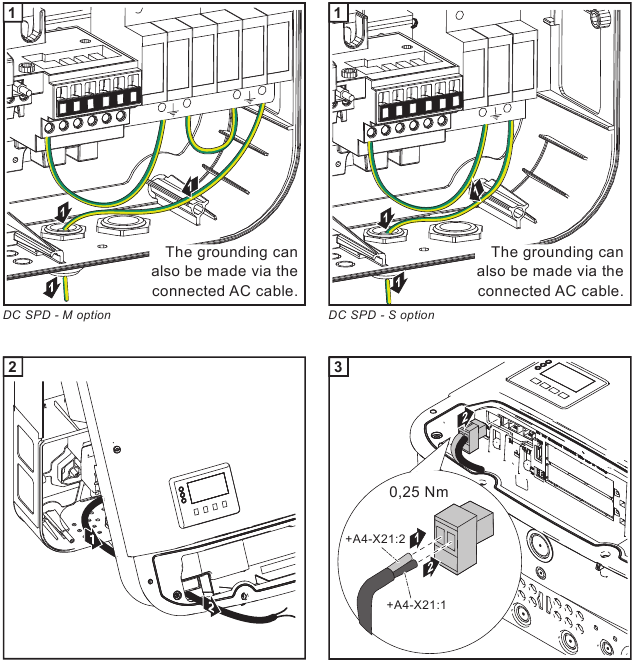

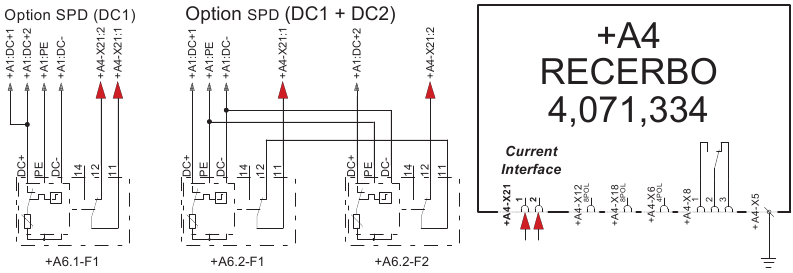

15 DC SPD-optie
16 DC-stekker +- paar MC4-optie
- 16.1 Algemene opmerkingen
17 Referenties
18 Download handleiding
19 In andere talen

Fronius Symo Eco

Installatieplaats en -positie

Uitleg van veiligheidssymbolen

Gevaar
Geeft een onmiddellijk en reëel gevaar aan. Indien dit niet wordt vermeden, kan dit de dood of ernstig letsel tot gevolg hebben.

Geeft een mogelijk gevaarlijke situatie aan. De dood of ernstig letsel kan het gevolg zijn als er geen passende voorzorgsmaatregelen worden genomen.

Geeft een situatie aan waarin schade of letsel kan optreden. Indien dit niet wordt vermeden, kan dit licht letsel en/of schade aan eigendommen tot gevolg hebben.
LET OP!
Geeft een risico op gebrekkige resultaten en mogelijke schade aan de apparatuur aan.

Geeft tips voor een correcte werking en andere bijzonder nuttige informatie. Het geeft geen potentieel schadelijke of gevaarlijke situatie aan.
Indien u een van de symbolen ziet die in het hoofdstuk "Veiligheidsvoorschriften" worden afgebeeld, is speciale zorg vereist.

Veiligheid

Onjuiste bediening of slecht uitgevoerd werk kan ernstig letsel of schade veroorzaken. Ingebruikname van het hybride systeem mag alleen worden uitgevoerd door getraind personeel in overeenstemming met de technische voorschriften. Lees de installatie- en bedieningsinstructies voordat u de apparatuur installeert en in gebruik neemt.

Slecht vakmanschap kan ernstig letsel en materiële schade veroorzaken. Een overspanningsbeveiliging mag alleen worden geïnstalleerd en aangesloten door een gekwalificeerde elektrotechnisch ingenieur.
Volg de veiligheidsvoorschriften!
Zorg ervoor dat zowel de AC- als de DC-zijde van de omvormer spanningsloos zijn voordat u installatie- of aansluitwerkzaamheden uitvoert.

Brandpreventie

Risico op schade aan omvormers en andere actieve componenten van het fotovoltaïsche systeem als gevolg van slechte of onprofessionele installatie. Slechte of onprofessionele installatie kan oververhitting van kabels en aansluitklemmen veroorzaken en leiden tot vonken. Deze kunnen hitteschade veroorzaken, wat op zijn beurt tot brand kan leiden.
Neem het volgende in acht bij het aansluiten van AC- en DC-kabels:

Draai alle klemmen vast met het koppel dat in de bedieningsinstructies is aangegeven
Draai alle aardingsklemmen (PE/GND), inclusief de vrije, vast met het koppel dat in de bedieningsinstructies is aangegeven
Overbelast kabels niet
Controleer kabels op beschadigingen en controleer of ze correct zijn gelegd
Neem de veiligheidsinstructies, bedieningsinstructies en eventuele lokale aansluitvoorschriften in acht

Gebruik bij het vastschroeven altijd de bevestigingsschroeven om de omvormer stevig aan de montagebeugel vast te schroeven met het koppel dat in de bedieningsinstructies is aangegeven. Zorg ervoor dat de bevestigingsschroeven vastzitten voordat u de omvormer start!

LET OP!
Fronius aanvaardt geen kosten die verband houden met productiestilstanden, installatiekosten, enz., die kunnen ontstaan als gevolg van een gedetecteerde boog en de gevolgen daarvan.
Fronius aanvaardt geen aansprakelijkheid voor branden die kunnen ontstaan ondanks de aanwezigheid van het geïntegreerde boogdetectie-/blussysteem (bijv. branden veroorzaakt door een parallelle boog).
LET OP!
Nadat een boog is gedetecteerd, moet het gehele fotovoltaïsche systeem worden gecontroleerd op mogelijke schade voordat de omvormer opnieuw wordt ingesteld.
Neem te allen tijde de aansluit-, installatie- en bedieningsinstructies van de fabrikant in acht. Om het risico tot een minimum te beperken, voert u alle installatie- en aansluitwerkzaamheden zorgvuldig uit volgens de instructies en voorschriften.
Raadpleeg de bedieningsinstructies/installatie-instructies van het apparaat voor de aanhaalmomenten die moeten worden gebruikt bij de relevante klemverbindingen.

Correct gebruik/beoogd doel

De zonne-omvormer is uitsluitend bedoeld om gelijkstroom van zonnepanelen om te zetten in wisselstroom en deze in het openbare elektriciteitsnet te voeden.
Gebruik dat niet in overeenstemming is met het beoogde doel omvat:

Elk gebruik dat verder gaat dan dit doel
Het aanbrengen van wijzigingen aan de omvormer die niet uitdrukkelijk zijn goedgekeurd door Fronius
De installatie van componenten die niet worden gedistribueerd of uitdrukkelijk zijn goedgekeurd door Fronius.

Fronius is niet aansprakelijk voor schade die voortvloeit uit dergelijke acties.
Er worden geen garantieclaims geaccepteerd.
Correct gebruik omvat ook:

Het zorgvuldig lezen en opvolgen van alle instructies en alle veiligheids- en gevaarwaarschuwingen in de bedieningsinstructies
Het uitvoeren van alle voorgeschreven inspectie- en onderhoudswerkzaamheden
Installatie zoals gespecificeerd in de bedieningsinstructies

Zorg er bij het ontwerpen van het fotovoltaïsche systeem voor dat alle componenten te allen tijde binnen hun toegestane bedrijfsbereiken worden gebruikt.
Neem alle maatregelen in acht die door de fabrikant van de zonnepanelen worden aanbevolen om ervoor te zorgen dat de zonnepanelen hun eigenschappen op lange termijn behouden.
Neem de voorschriften van het energiebedrijf in acht met betrekking tot aansluitmethoden en energie die in het net wordt ingevoerd.

Installatieplaats omvormer

	De omvormer is geschikt voor installatie binnenshuis.
	De omvormer is geschikt voor installatie buitenshuis. De beschermingsgraad IP 66 betekent dat de omvormer bestand is tegen waterstralen uit elke richting en ook in vochtige omgevingen kan worden gebruikt.
	Om de opwarming van de omvormer te minimaliseren, mag u deze niet blootstellen aan direct zonlicht. Installeer de omvormer op een beschermde plaats, bijvoorbeeld in de buurt van de zonnepanelen of onder de dakrand.

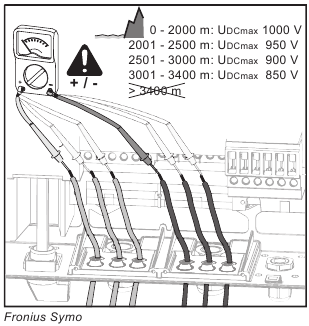

	Fronius Symo: U_DCmax op een hoogte van: 0 tot 2000 m = 1000 V 2001 tot 2500 m = 950 V 2501 tot 3000 m = 900 V 3001 tot 3400 m = 850 V De omvormer mag niet worden geïnstalleerd of gebruikt op hoogtes boven 3400 m.

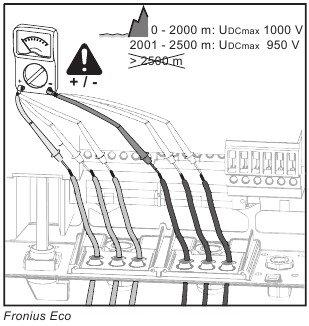

	Fronius Eco: U_DCmax op een hoogte van: 0 tot 2000 m = 1000 V 2001 tot 2500 m = 950 V De omvormer mag niet worden geïnstalleerd of gebruikt op hoogtes boven 2500 m.
	Installeer de omvormer niet in: gebieden waar ammoniak, corrosieve dampen, zuren of zouten aanwezig zijn (bijv. kunstmestopslag, ventilatieopeningen van veestallen, chemische fabrieken, leerlooierijen, enz.)
	Aangezien de omvormer onder bepaalde bedrijfsomstandigheden een laag geluidsniveau produceert, mag deze niet in de buurt van woonruimtes worden geïnstalleerd.
	Installeer de omvormer niet in: plaatsen waar een verhoogd risico bestaat op schade door boerderijdieren (paarden, vee, schapen, varkens, enz.) stallen of aangrenzende ruimtes opslagruimtes voor hooi, stro, kaf, diervoeder, meststoffen, enz.
	Alle omvormers zijn ontworpen om stofdicht te zijn. Echter, in gebieden met een zware stofophoping kan de thermische efficiëntie nog steeds worden aangetast door stofvorming op de koeloppervlakken. Regelmatige reiniging is in dergelijke situaties noodzakelijk. Het is daarom niet aan te raden om het apparaat te monteren in ruimtes of gebieden waar een zware stofophoping wordt verwacht.
	Installeer de omvormer niet in: kassen opslag- of verwerkingsruimtes voor fruit, groenten of wijnbouwproducten plaatsen die worden gebruikt om graan, groenvoer of diervoeder te bereiden

Uitleg van symbolen - installatiepositie

	De omvormer is ontworpen om verticaal op een verticale wand of pilaar te worden geïnstalleerd.
	De omvormer is geschikt voor horizontale installatie.
	De omvormer is geschikt voor installatie op een hellend oppervlak.
	Installeer de omvormer niet op een hellend oppervlak met de aansluitingen naar boven.
	Installeer de omvormer niet onder een hoek op een verticale wand of pilaar.
	Installeer de omvormer niet horizontaal op een verticale wand of pilaar.
	Installeer de omvormer niet op een verticale wand of pilaar met de aansluitingen naar boven.
	Installeer de omvormer niet zodanig dat deze overhangt met de aansluitingen naar boven.
	Installeer de omvormer niet zodanig dat deze overhangt met de aansluitingen naar beneden.
	Installeer de omvormer niet aan het plafond.

Algemene opmerkingen met betrekking tot de keuze van de locatie

Met de volgende criteria moet rekening worden gehouden bij het kiezen van een locatie voor de omvormer:

Installeer alleen op een stevige ondergrond

Max. omgevingstemperaturen:
-40°C/+60°C (Fronius Symo)
-25°C/+60°C (Fronius Eco)
Relatieve vochtigheid:
0 - 100%
De luchtstroom in de omvormer loopt van rechts naar boven (koude lucht wordt van rechts aangezogen, hete lucht wordt aan de bovenkant afgevoerd).
De afvoerlucht kan een temperatuur van 70°C bereiken.
Als de omvormer in een schakelkast of een vergelijkbare afgesloten ruimte wordt geïnstalleerd, moet geforceerde ventilatie worden voorzien om een adequate warmteafvoer te garanderen.
Als de omvormer aan de buitenmuur van een veestal wordt geïnstalleerd, moet een minimale vrije ruimte van 2 m rondom tussen de omvormer en alle ventilatie- en andere openingen in het gebouw worden aangehouden.
De installatieplaats mag niet worden blootgesteld aan ammoniak, corrosieve dampen, zouten of zuren.

De montagebeugel bevestigen

Veiligheid

Een elektrische schok kan dodelijk zijn. Gevaar als gevolg van restspanning in condensatoren. Wacht tot de condensatoren zijn ontladen. De ontlaadtijd is vijf minuten.

Risico op schade aan de omvormer door vuil of water op de aansluitingen en contacten van het aansluitgebied.

Zorg er bij het boren voor dat de aansluitingen en contacten in het aansluitgebied niet vuil of nat worden.
Zonder vermogensmodule voldoet de montagebeugel niet aan de beschermingsklasse van de omvormer als geheel en mag deze dus niet worden geïnstalleerd zonder de vermogensmodule.
De montagebeugel moet tijdens de installatie worden beschermd tegen vuil en vocht.

LET OP!
Beschermingsgraad IP 66 is alleen van toepassing indien

de omvormer in de montagebeugel wordt geplaatst en permanent wordt bevestigd met schroeven
de afdekking voor het datacommunicatiegebied permanent met schroeven aan de omvormer is bevestigd.

Beschermingsgraad IP 20 is van toepassing op de montagebeugel zonder omvormer.

Wandpluggen en schroeven selecteren

Er kunnen verschillende bevestigingen nodig zijn om de montagebeugel te monteren, afhankelijk van het type ondergrond. Bevestigingen zijn daarom niet inbegrepen in de leveringsomvang van de omvormer. De installateur is verantwoordelijk voor het selecteren van het juiste type bevestiging.

Aanbevolen schroeven

Voor de installatie van de omvormer raadt de fabrikant het gebruik van stalen of aluminium schroeven met een diameter van 6 - 8 mm aan.

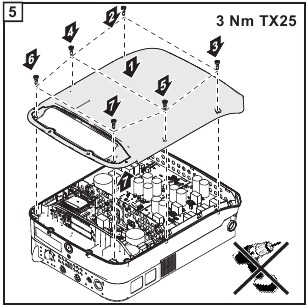

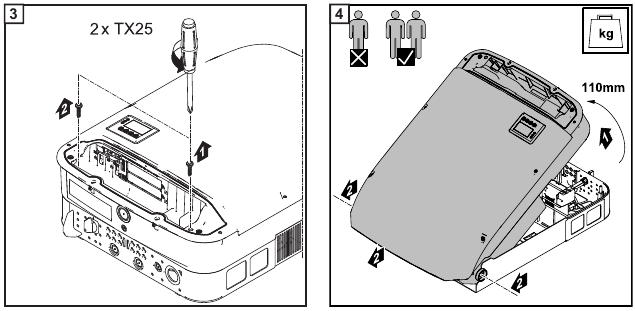

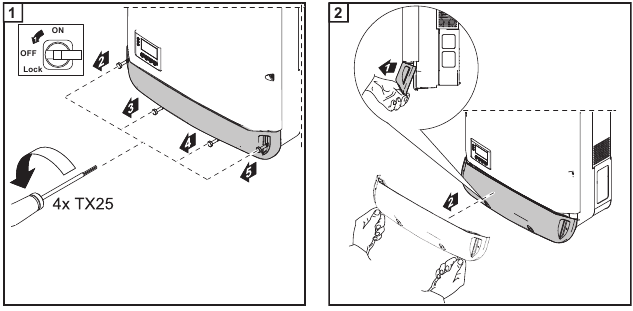

De omvormer openen

Een ontoereikende aardgeleiderverbinding kan ernstig letsel of schade veroorzaken. De behuizingsschroeven vormen een geschikte aardgeleiderverbinding voor het aarden van de behuizing en mogen NIET worden vervangen door andere schroeven die geen betrouwbare aardgeleiderverbinding vormen.

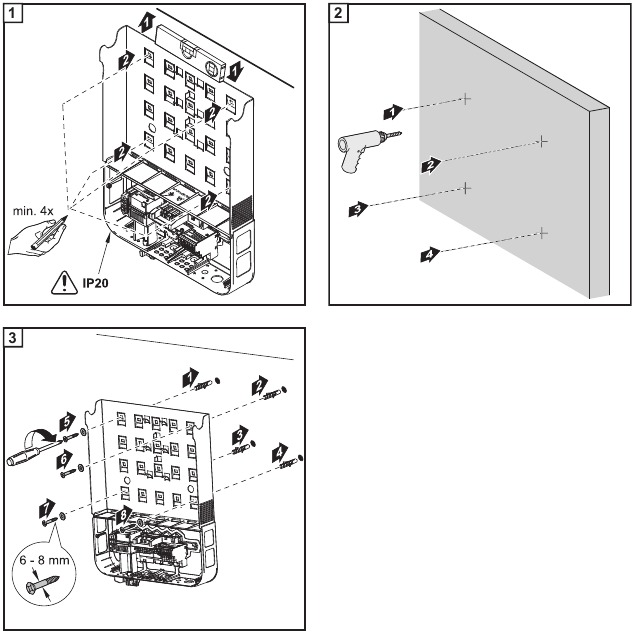

De montagebeugel aan een muur bevestigen

De montagebeugel aan een mast of steun bevestigen

Bij het installeren van de omvormer op een mast of steun, raadt Fronius de "Pole Clamp"-kit van Rittal GmbH aan (bestelnummer SZ 2584.000).
Met deze kit kan de omvormer worden geïnstalleerd op ronde of rechthoekige masten met de volgende diameters: Ø van 40 tot 190 mm (ronde mast), van 50 tot 150 mm (rechthoekige mast)

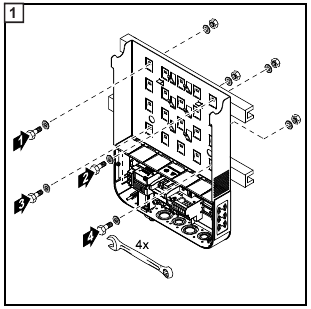

De montagebeugel aan metalen steunen bevestigen

De montagebeugel moet stevig worden vastgeschroefd op ten minste vier punten.

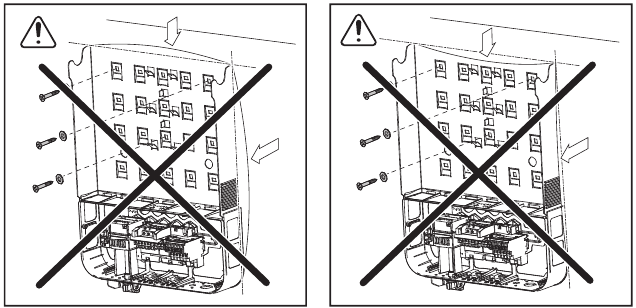

De montagebeugel niet kromtrekken of vervormen

LET OP!
Zorg er bij het bevestigen van de montagebeugel aan de muur voor dat de montagebeugel niet kromtrekt of vervormt.

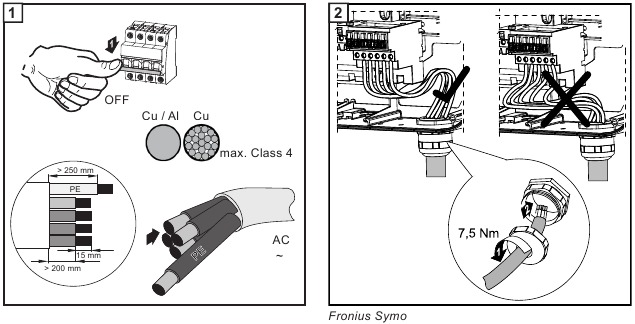

De omvormer aansluiten op het openbare net (AC)

Veiligheid

Onjuiste bediening of slecht uitgevoerd werk kan leiden tot ernstig letsel of schade. De inbedrijfstelling van de omvormer mag alleen worden uitgevoerd door getraind personeel in overeenstemming met de technische voorschriften. Lees de installatie- en bedieningsinstructies voordat u de apparatuur installeert en in gebruik neemt.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen die aan licht zijn blootgesteld.

Zorg ervoor dat zowel de AC- als de DC-zijde van de omvormer spanningsloos zijn voordat u aansluitwerkzaamheden uitvoert.
Alleen een bevoegd elektrotechnisch ingenieur mag deze apparatuur aansluiten op het openbare net.

Risico op schade aan de omvormer als gevolg van onjuist aangedraaide klemmen. Onjuist aangedraaide klemmen kunnen leiden tot hitteschade aan de omvormer en op hun beurt tot brand. Zorg er bij het aansluiten van AC- en DC-kabels voor dat alle klemmen met het gespecificeerde aanhaalmoment worden aangedraaid.

Het net bewaken

De weerstand in de draden naar de AC-aansluitklemmen moet zo laag mogelijk zijn voor een optimale werking van de netbewaking.

Type AC-kabel

De volgende typen AC-kabel kunnen worden aangesloten op de AC-klemmen van de omvormer:

Koper of aluminium: rond, enkele draad
Koper: rond, fijnaderig tot geleidercategorie 4

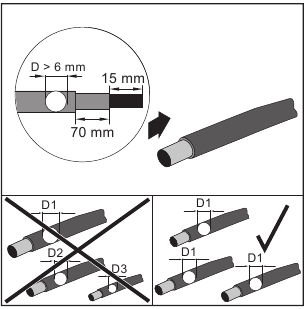

Aluminium kabels aansluiten

De AC-klemmen zijn ontworpen voor het aansluiten van enkeldraads, ronde, aluminium kabels. De volgende punten moeten in acht worden genomen bij het aansluiten van aluminium kabels vanwege de niet-geleidende oxidelaag van aluminium:

Verminderde nominale stromen voor aluminium kabels
De hieronder vermelde aansluitvereisten

LET OP!
Houd rekening met de lokale specificaties bij het configureren van kabeldoorsneden.

Aansluitvereisten:

Verwijder voorzichtig de oxidelaag van het gestripte uiteinde van de kabel, bijvoorbeeld met een mes.

Gebruik geen borstels, vijlen of schuurpapier. Aluminiumdeeltjes kunnen vast komen te zitten en kunnen worden overgebracht naar andere kabels.
Nadat u de oxidelaag van het kabeluiteinde hebt verwijderd, wrijft u er een neutraal vet in, bijvoorbeeld zuur- en alkalivrije vaseline.
Sluit het vervolgens onmiddellijk aan op de terminal.

Herhaal de bovenstaande stappen telkens wanneer de kabel wordt losgekoppeld en vervolgens opnieuw wordt aangesloten.

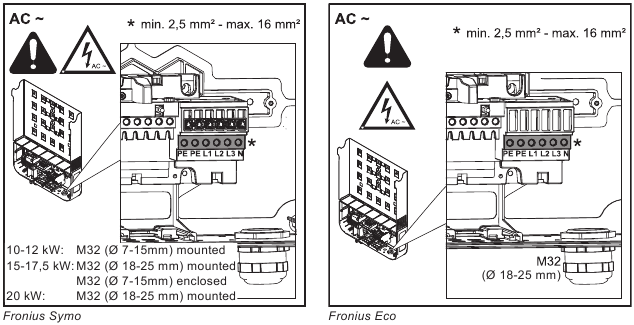

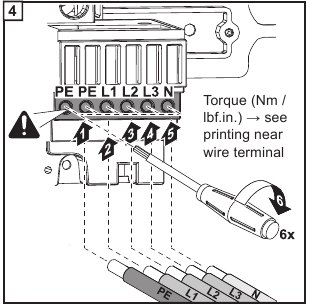

AC-klemmen

PE	Aardgeleider/aarding
L1-L3	Fasegeleider
N	Nulleider

Max. doorsnede van elke geleiderkabel: 16 mm²
Min. doorsnede van elke geleiderkabel: in overeenstemming met de zekeringwaarde aan de AC-zijde, maar minimaal 2,5 mm²
De AC-kabels kunnen zonder adereindhulzen op de AC-klemmen worden aangesloten.

Bij gebruik van adereindhulzen voor AC-kabels met een doorsnede van 16 mm² moeten de adereindhulzen worden gekrompen met een rechthoekige doorsnede.
Het gebruik van adereindhulzen met isolerende kragen is alleen toegestaan tot een max. kabeldoorsnede van 10 mm².
Voor een vermogenscategorie van 10-12 kW is een M32 PG-wartel (ø 7-15 mm) gemonteerd.
Voor een vermogenscategorie van 15-17,5 kW is een M32 PG-wartel gemonteerd (ø 18-25 mm) en een M32 PG-wartel meegeleverd (ø 7-15 mm).
Vanaf een vermogenscategorie van 20 kW en hoger is een M32 PG-wartel (ø 18-25 mm) gemonteerd.

Doorsnede van de AC-kabel

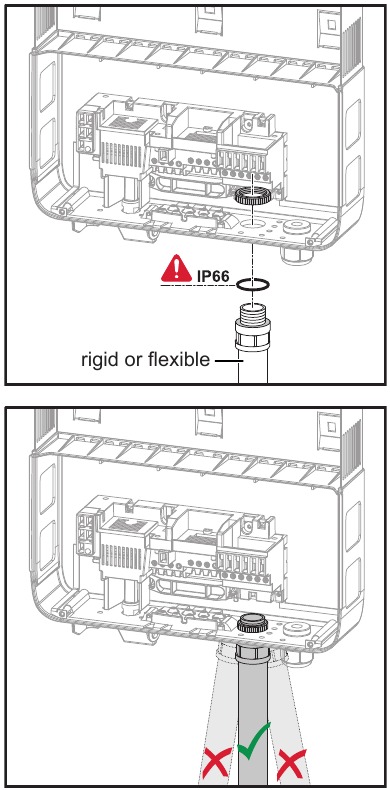

Bij gebruik van een metrische M32-schroefverbinding (reductiestuk verwijderd): kabeldiameter 11 - 21 mm
(bij een kabeldiameter van 11 mm wordt de trekkracht verminderd van 100 N tot maximaal 80 N)
Bij kabeldiameters groter dan 21 mm moet de M32-schroefverbinding worden vervangen door een M32-schroefverbinding met een groter klembereik - artikelnummer: 42,0407,0780 - trekontlasting M32x15 KB 18-25.

De omvormer aansluiten op het openbare net (AC)

LET OP!
Vorm lussen met de AC-kabels bij het aansluiten op de AC-klemmen.
Zorg er bij het vastzetten van de AC-kabels met behulp van een metrische schroefverbinding voor dat de lussen niet buiten het aansluitgebied uitsteken. Anders is het onder bepaalde omstandigheden mogelijk niet meer mogelijk om de omvormer te sluiten.
LET OP!

Zorg ervoor dat de neutrale geleider van het net is geaard. Dit is mogelijk niet het geval voor IT-netten (geïsoleerde netten zonder aarding); het is dan niet mogelijk om de omvormer te gebruiken.
Om de omvormer te kunnen gebruiken, moet de nulleider zijn aangesloten.
Een te kleine nulleider kan de werking van de netvoeding van de omvormer nadelig beïnvloeden. De nulleider moet een stroomsterkte van minimaal 1 A hebben.

De PE-aardgeleider van de AC-kabel moet zo worden gelegd dat deze als laatste wordt losgekoppeld in het geval dat de trekontlasting defect raakt.
Dit kan bijvoorbeeld worden gewaarborgd door hem iets langer te maken en hem in een lus te leggen.

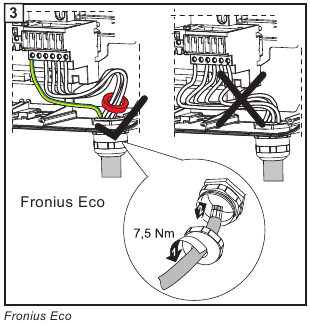

Bij de Fronius Eco moeten de drie fasen en de nulleider door een ferrietring worden geleid. De ferrietring wordt meegeleverd met de omvormer.
De aardgeleider (PE) mag niet door de ferrietring worden geleid.

De bevestigingsschroef moet ook worden aangedraaid voor een niet-toegewezen aardgeleider (PE) aansluiting.

LET OP!
Neem de aanhaalmomentwaarden in acht die aan de zijkant onder de klemmen zijn aangegeven.

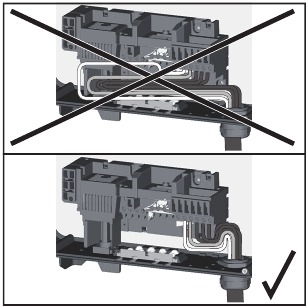

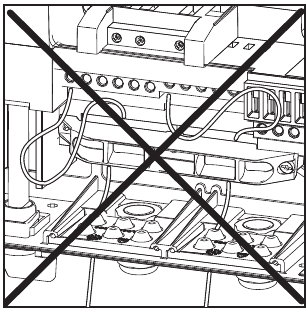

Als AC-kabels over de as van de DC-hoofdschakelaar of over het aansluitblok van de DC-hoofdschakelaar worden gelegd, kunnen ze worden beschadigd wanneer de omvormer wordt ingezwenkt of ze kunnen zelfs voorkomen dat de omvormer volledig wordt ingezwenkt.

Leg geen AC-kabels over de as van de DC-hoofdschakelaar of over het aansluitblok van de DC-hoofdschakelaar.

Als te lange AC- of DC-kabels in lussen in het aansluitgebied moeten worden gelegd, bevestigt u de kabels met kabelbinders aan de oogjes die aan de boven- en onderkant van het aansluitblok zijn aangebracht.

Maximale zekeringwaarde aan wisselstroomzijde

Omvormers	Fasen	AC-vermogen	Maximale zekeringwaarde	Aanbevolen zekeringwaarde
Fronius Symo 10.0-3-M	3	10.000 W	C 80 A
Fronius Symo 12.0-3-M	3	12.000 W	C 80 A
Fronius Symo 12.5-3-M	3	12.500 W	C 80 A
Fronius Symo 15.0-3-M	3	15.000 W	C 80 A
Fronius Symo 17.5-3-M	3	17.500 W	C 80 A
Fronius Symo 20.0-3-M	3	20.000 W	C 80 A
Fronius Eco 25.0-3-M	3	25.000 W	C 80 A	C 63 A
Fronius Eco 27.0-3-M	3	27.000 W	C 80 A	C 63 A

LET OP!
Lokale voorschriften, het energiebedrijf of andere factoren kunnen een aardlekschakelaar in de netlijn vereisen. Voor deze situatie is een aardlekschakelaar van type A met een uitschakelstroom van minimaal 100 mA over het algemeen voldoende. In bepaalde gevallen en afhankelijk van lokale factoren kan de aardlekschakelaar van type A echter op het verkeerde moment uitschakelen. Om deze reden raadt Fronius aan om een aardlekschakelaar te gebruiken die geschikt is voor frequentieomvormers.

Stringzekeringen

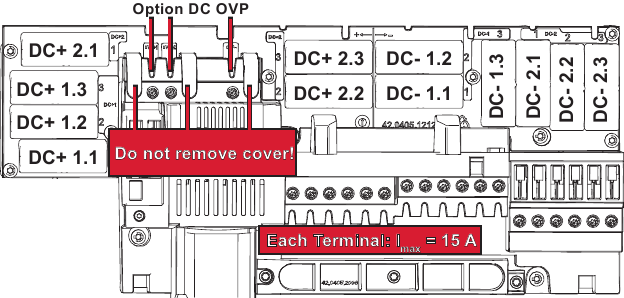

Fronius Eco - stringzekeringen

Een elektrische schok kan dodelijk zijn. Gevaar door spanning op de zekeringhouders. De zekeringhouders zijn onder spanning als er spanning aanwezig is op de DC-aansluiting van de omvormer, zelfs als de DC-schakelaar is uitgeschakeld. Zorg ervoor dat de DC-zijde spanningsloos is voordat u werkzaamheden uitvoert aan de zekeringhouders van de omvormer.
Stringzekeringen worden in de Fronius Eco gebruikt om extra bescherming te bieden aan zonnepanelen. De maximale kortsluitstroom I_sc van de betreffende zonnepaneel is cruciaal voor het bieden van de juiste zekeringbescherming. De maximale kortsluitstroom I_sc per aansluiting is 15A. De nationale voorschriften met betrekking tot zekeringbescherming moeten in acht worden genomen. De elektrotechnisch ingenieur die de installatie uitvoert, is verantwoordelijk voor de juiste keuze van stringzekeringen.

LET OP!
Om brandgevaar te voorkomen, mag u defecte zekeringen alleen vervangen door nieuwe van hetzelfde type en dezelfde waarde.
Optioneel kan de omvormer worden geleverd met de volgende zekeringen:

6 x 15 A stringzekeringen op de DC+-ingang en 6 x metalen pennen op de DC--ingang. De geïnstalleerde stringzekeringen hebben een nominale spanning van 1000 V en meten 10x38 mm in grootte.
12 x metalen pennen

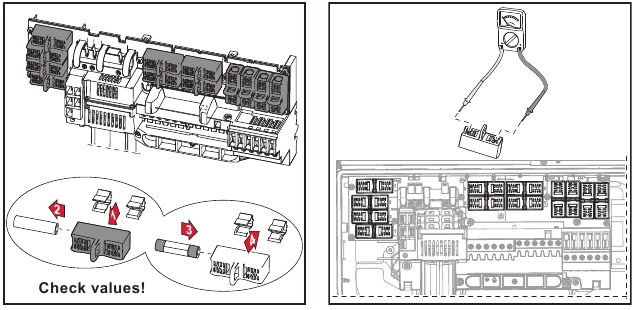

Zekeringen vervangen:

Opmerkingen met betrekking tot omvormers met meerdere MPP-trackers

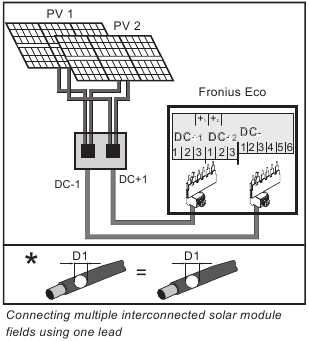

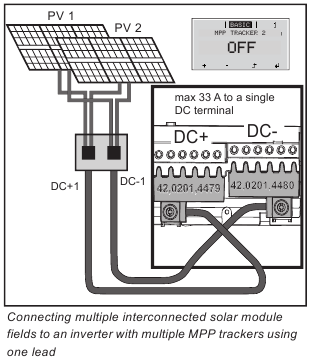

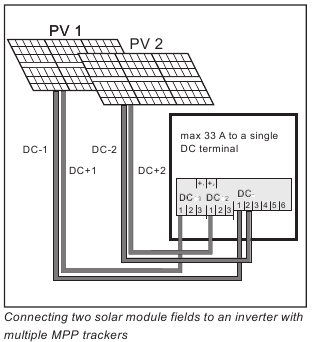

Omvormer met meerdere MPP-trackers
In het geval van omvormers met meerdere MPP-trackers zijn er twee onafhankelijke DC-ingangen (MPP-trackers) beschikbaar. Deze kunnen worden aangesloten op een ongelijk aantal zonnepanelen.
Er zijn drie aansluitingen voor DC+ beschikbaar per MPP-tracker. In totaal zijn er zes aansluitingen voor DC-.
Twee tot zes strings aansluiten in de modus voor meerdere MPP-trackers:
verdeel de strings over de twee MPP-tracker ingangen (DC+1/DC+2). De DC--aansluitingen kunnen naar wens worden gebruikt, omdat ze intern zijn aangesloten.
Stel bij de eerste start MPP TRACKER 2 in op "ON" (dit kan ook later in het basismenu)

Fronius Symo:
Modus voor één MPP-tracker op een omvormer met meerdere MPP-trackers:
Als de strings zijn aangesloten met behulp van een stringcombinerbox en slechts één bus wordt gebruikt voor aansluiting op de omvormer, moeten de aansluitingen DC+1 (pin 2) en DC+2 (pin 1) worden gejumperd.
De draaddiameter van de DC-aansluitdraad en de jumpering moeten hetzelfde zijn. Het jumperen van de DC-aansluiting is niet nodig, omdat deze aansluitingen intern zijn gejumperd.
Stel bij de eerste start MPP TRACKER 2 in op "OFF" (dit kan ook later in het basismenu)
Als de omvormer met meerdere MPP-trackers in de modus voor één MPP-tracker wordt gebruikt, worden de stromen van de aangesloten DC-draden gelijkmatig verdeeld over beide ingangen.

Fronius Eco:
Bij de Fronius Eco mag deze variant alleen worden gebruikt in combinatie met de "DC Connector Kit" (4.251.029). De stroom wordt gelijkmatig verdeeld over elke ingang. Beide DC-stroomsensoren worden gelijkmatig belast. Als gevolg hiervan kan de stroommeting alleen een afwijking in de totale stroom identificeren en niet langer in elk van de drie strings.

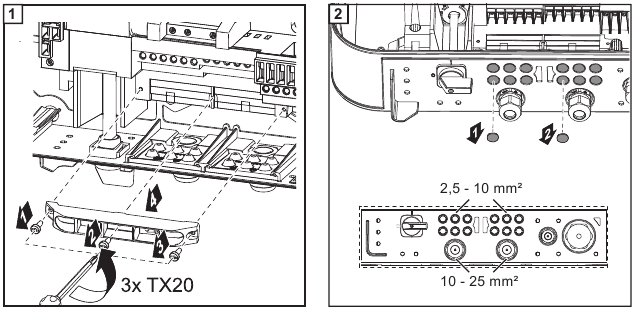

Zonnemodulestrengen aansluiten op de omvormer (DC)

Veiligheid

Onjuiste bediening of slecht uitgevoerde werkzaamheden kunnen ernstig letsel of schade veroorzaken. De inbedrijfstelling van de omvormer mag alleen worden uitgevoerd door opgeleid personeel in overeenstemming met de technische voorschriften. Lees de installatie- en bedieningsinstructies voordat u de apparatuur installeert en in gebruik neemt.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen die aan licht worden blootgesteld. - Zorg ervoor dat zowel de AC-zijde als de DC-zijde van de omvormer spanningsloos zijn voordat u aansluitwerkzaamheden uitvoert. - Alleen een bevoegde elektrotechnisch ingenieur mag deze apparatuur aansluiten op het openbare net.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen.

De DC-hoofdschakelaar mag alleen worden gebruikt om de vermogensset spanningsloos te maken. Het aansluitgebied staat nog steeds onder spanning wanneer de DC-hoofdschakelaar is uitgeschakeld.
Zorg ervoor dat de vermogensset en het aansluitgebied van elkaar zijn losgekoppeld voordat u onderhouds- of service-werkzaamheden uitvoert.
De vermogensset, die zich in een afzonderlijke behuizing bevindt, mag alleen van het aansluitgebied worden losgekoppeld wanneer deze spanningsloos is.
Onderhoud en service in de vermogensset van de omvormer mogen alleen worden uitgevoerd door door Fronius opgeleide servicemonteurs.

Risico op schade aan de omvormer als gevolg van onjuist aangedraaide klemmen. Onjuist aangedraaide klemmen kunnen hitteschade aan de omvormer veroorzaken en op hun beurt tot brand leiden. Zorg er bij het aansluiten van AC- en DC-kabels voor dat alle klemmen met het gespecificeerde aanhaalmoment worden aangedraaid.

Risico op schade aan de omvormer door overbelasting.

De maximale stroomsterkte bij aansluiting op een enkele DC-aansluiting is 33 A.
Sluit de DC+- en DC--kabels aan op de DC+- en DC--aansluitingen op de omvormer, waarbij u ervoor zorgt dat de polariteit correct is.
Neem de maximale DC-ingangsspanning in acht.

LET OP!
De zonnepanelen die op de omvormer zijn aangesloten, moeten voldoen aan de klasse A-eisen van de IEC 61730-norm.
LET OP!
Wanneer fotovoltaïsche modules aan licht worden blootgesteld, leveren ze stroom aan de omvormer.

Algemene opmerkingen met betrekking tot zonnepanelen

Om geschikte zonnepanelen te kunnen kiezen en de omvormer zo efficiënt mogelijk te gebruiken, is het belangrijk om de volgende punten in gedachten te houden:

Als de instraling constant is en de temperatuur daalt, zal de open spanning van de zonnepanelen toenemen. De open spanning mag niet hoger zijn dan 1000 V. Als de open spanning de gespecificeerde waarden overschrijdt, wordt de omvormer vernield en worden er geen garantieclaims geaccepteerd.
De temperatuurcoëfficiënten op het gegevensblad van de zonnepanelen moeten in acht worden genomen
Meer exacte waarden voor het dimensioneren van de zonnepanelen kunnen worden verstrekt door geschikte rekenprogramma's, zoals de Fronius Solar.configurator (die kan worden www.fronius.com).

LET OP!
Voordat u de zonnepanelen aansluit, moet u controleren of de spanning die door de fabrikant is opgegeven, overeenkomt met de werkelijke gemeten spanning.

DC-aansluitingen

Max. doorsnede van elke DC-kabel: 16 mm²
Min. doorsnede van elke DC-kabel: 2,5 mm²
De DC-kabels kunnen zonder adereindhulzen op de DC-aansluitingen worden aangesloten.

Bij gebruik van adereindhulzen voor DC-kabels met een doorsnede van 16 mm² moeten de adereindhulzen worden gekrompen met een rechthoekige doorsnede.
Het gebruik van adereindhulzen met isolerende kragen is alleen toegestaan tot een max. kabeldoorsnede van 10 mm².
Voor dubbel geïsoleerde DC-aansluitleidingen met een kabeldiameter groter dan 6 mm, moet 70 mm van de buitenmantel worden gestript om de kabel aan te sluiten op de DC-aansluiting.

LET OP!

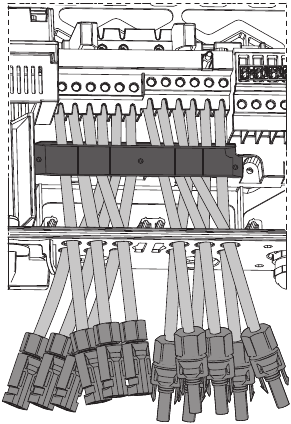

Om een effectieve trekontlasting van de zonnepaneelstrengen te garanderen, mag u alleen kabels met identieke doorsneden gebruiken.

Aluminium kabels aansluiten

De DC-zijdige aansluitingen zijn ontworpen voor het aansluiten van enkeldraads, ronde aluminium kabels. De volgende punten moeten in acht worden genomen bij het aansluiten van aluminium kabels vanwege de niet-geleidende oxidelaag van aluminium:

Verminderde nominale stromen voor aluminium kabels
De hieronder vermelde aansluitvereisten

LET OP!
Houd rekening met lokale specificaties bij het configureren van kabeldoorsneden.

Aansluitvereisten:

Verwijder voorzichtig de oxidelaag van het gestripte uiteinde van de kabel, bijvoorbeeld met een mes.

Gebruik geen borstels, vijlen of schuurpapier. Aluminiumdeeltjes kunnen vast komen te zitten en kunnen worden overgebracht naar andere kabels.
Wrijf na het verwijderen van de oxidelaag van het kabeluiteinde een neutraal vet in, bijvoorbeeld zuur- en alkalivrije vaseline.
Sluit deze vervolgens onmiddellijk aan op de aansluiting.

Herhaal de bovenstaande stappen telkens wanneer de kabel wordt losgekoppeld en vervolgens weer aangesloten.

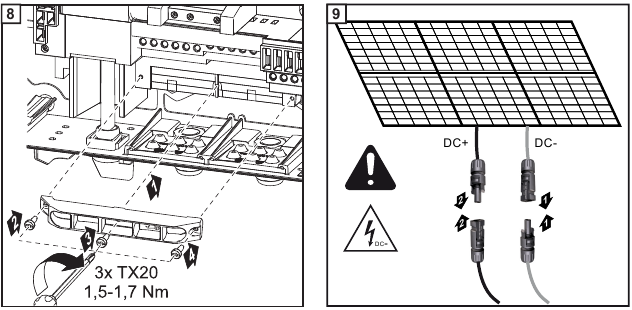

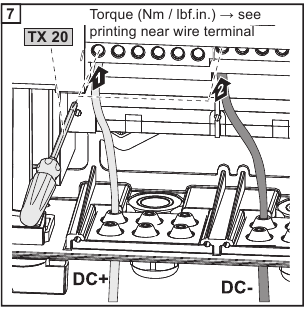

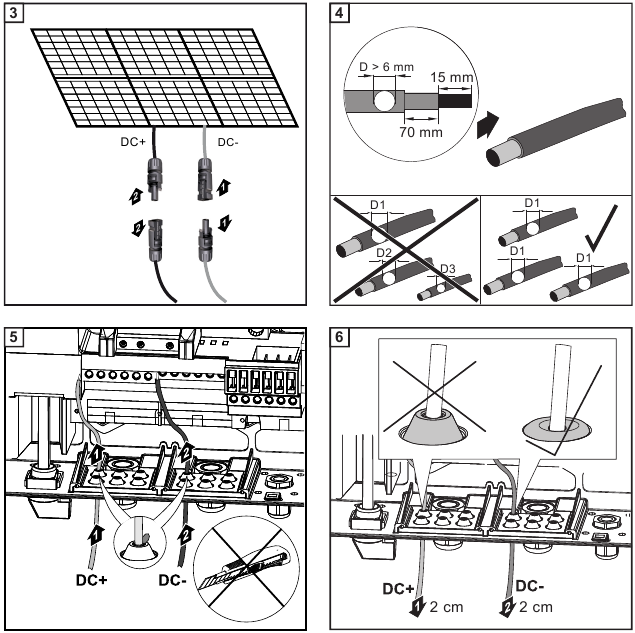

De zonnepaneelstrengen aansluiten op de omvormer

Risico op mogelijke schade aan de omvormer! Controleer de polariteit en spanning van de zonnepaneelstrengen voordat u de aansluiting maakt. De spanning mag de volgende waarden niet overschrijden:

Fronius Symo:

indien geïnstalleerd tussen 0 en 2000 m boven zeeniveau: 1000 V
indien geïnstalleerd tussen 2001 en 2500 m boven zeeniveau: 950 V
indien geïnstalleerd tussen 2501 en 3000 m boven zeeniveau: 900 V
indien geïnstalleerd tussen 3001 en 3400 m boven zeeniveau: 850 V
de Fronius Symo mag niet worden geïnstalleerd op een hoogte van meer dan 3400 m boven zeeniveau

Fronius Eco:

indien geïnstalleerd tussen 0 en 2000 m boven zeeniveau: 1000 V
indien geïnstalleerd tussen 2001 en 2500 m boven zeeniveau: 950 V
de Fronius Eco mag niet worden geïnstalleerd op een hoogte van meer dan 2500 m boven zeeniveau

LET OP!
Breek alleen zoveel doelbreekpunten uit als het aantal kabels dat wordt meegeleverd (bijv. als er twee DC-kabels zijn, breek dan twee uitsparingen uit).
LET OP!
Fronius Eco: controleer de gebruikte stringzekeringen (type en nominale waarde) voordat u de zonnepaneelstrengen op de omvormer aansluit.

LET OP!
Neem de koppelwaarden in acht die aan de zijkant onder de aansluitingen zijn aangegeven.

Als DC-kabels over de as van de DC-hoofdschakelaar of over het aansluitblok van de DC-hoofdschakelaar worden gelegd, kunnen ze beschadigd raken wanneer de omvormer wordt ingezwenkt of ze kunnen zelfs voorkomen dat de omvormer wordt ingezwenkt.

Leg geen DC-kabels over de as van de DC-hoofdschakelaar of over het aansluitblok van de DC-hoofdschakelaar.

Datacommunicatie

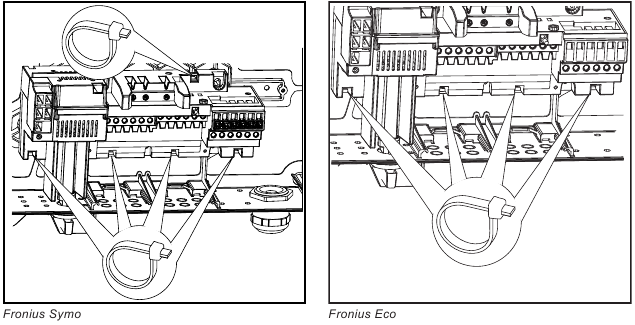

Datacommunicatiekabels geleiden

Het is niet toegestaan om de omvormer te gebruiken met één optiekaart en twee uitgebroken optiekaartsloten.
Om hieraan tegemoet te komen, is er een geschikte afdekplaat (42,0405,2094) als optie verkrijgbaar bij Fronius.

Let op het volgende als er datacommunicatiekabels in de omvormer worden ingevoerd:

afhankelijk van het aantal en de doorsnede van de datacommunicatiekabels die worden ingevoerd, haalt u de relevante afsluitpluggen uit het afdichtinzetstuk en plaatst u de datacommunicatiekabel.
plaats zonder falen de relevante afsluitpluggen in de vrije openingen op het afdichtinzetstuk.

De Datamanager in de omvormer installeren

Een elektrische schok kan dodelijk zijn. Gevaar door restspanning in condensatoren. Wacht tot de condensatoren zijn ontladen. De ontlaadtijd is vijf minuten.

Een onvoldoende aardgeleideraansluiting kan ernstig letsel of schade veroorzaken. De behuizingsschroeven bieden een geschikte aardgeleideraansluiting voor het aarden van de behuizing en mogen NIET worden vervangen door andere schroeven die geen betrouwbare aardgeleideraansluiting bieden.

Neem de ESD-richtlijnen in acht bij het hanteren van optiekaarten.

Slechts één Fronius Datamanager in mastermodus is toegestaan per Fronius Solar Net-ring. Schakel alle andere Fronius Datamanagers over naar de slavemodus of verwijder ze. Sluit het onbezette optiekaartslot af door de afdekking te vervangen (artikelnr. 42,0405,2094); u kunt ook een omvormer zonder Fronius Datamanager (light-versie) gebruiken.

Breek slechts één opening uit voor de printplaat bij het installeren van een Datamanager in de omvormer.

De omvormer aan de montagebeugel bevestigen

Een onvoldoende aardgeleideraansluiting kan ernstig letsel of schade veroorzaken. De behuizingsschroeven bieden een geschikte aardgeleideraansluiting voor het aarden van de behuizing en mogen NIET worden vervangen door andere schroeven die geen betrouwbare aardgeleideraansluiting bieden.
Er zijn twee personen nodig om de omvormer aan de montagebeugel te bevestigen, omdat deze extreem zwaar is.
LET OP!
Om veiligheidsredenen is de omvormer uitgerust met een vergrendeling die voorkomt dat de omvormer in de montagebeugel wordt gezwenkt, tenzij de DC-hoofdschakelaar is uitgeschakeld.

Bevestig de omvormer nooit aan de montagebeugel of zwenk hem nooit naar binnen, tenzij de DC-hoofdschakelaar is uitgeschakeld.
Gebruik nooit geweld om de omvormer te bevestigen of naar binnen te zwenken.

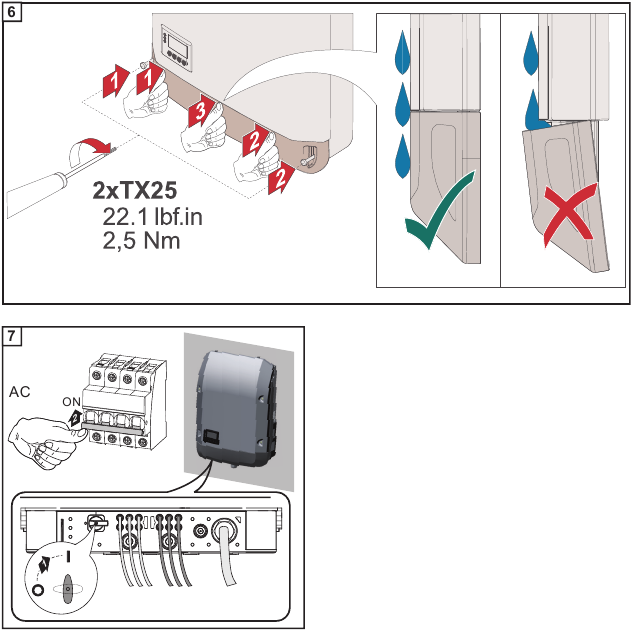

De bevestigingsschroeven in het datacommunicatiegebied van de omvormer worden gebruikt om de omvormer aan de montagebeugel te bevestigen. Correct aangedraaide bevestigingsschroeven zijn een voorwaarde als er goed contact tot stand moet worden gebracht tussen de omvormer en de montagebeugel.

Als de bevestigingsschroeven niet correct zijn aangedraaid, loopt de omvormer het risico beschadigd te raken. Bevestigingsschroeven die niet correct zijn aangedraaid, kunnen ertoe leiden dat er vonken ontstaan wanneer de omvormer in bedrijf is, wat op zijn beurt brand kan veroorzaken. Gebruik altijd het gespecificeerde aanhaalmoment bij het aandraaien van de bevestigingsschroeven.
Garantieclaims zijn ongeldig als de schroeven met een onjuist aanhaalmoment worden aangedraaid.

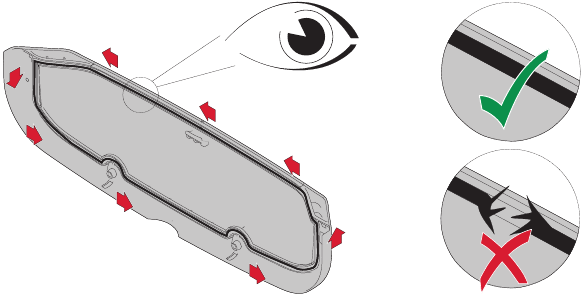

Voer een visuele inspectie uit van de afdichting op de afdekking van de Datcom-montagebeugel en controleer op eventuele schade. Een beschadigde of defecte Datcom-afdekking mag niet op het apparaat worden gemonteerd.

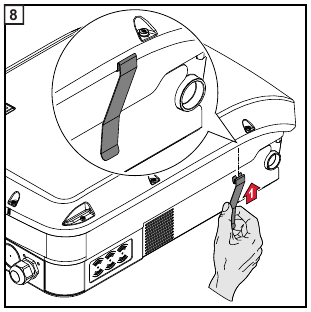

Bij de Fronius Eco moet ook een metalen beugel die bij de levering is inbegrepen op het apparaat worden gemonteerd. Deze metalen beugel is vereist voor de naleving van de EMC-voorschriften (elektromagnetische compatibiliteit).

Eerste keer opstarten

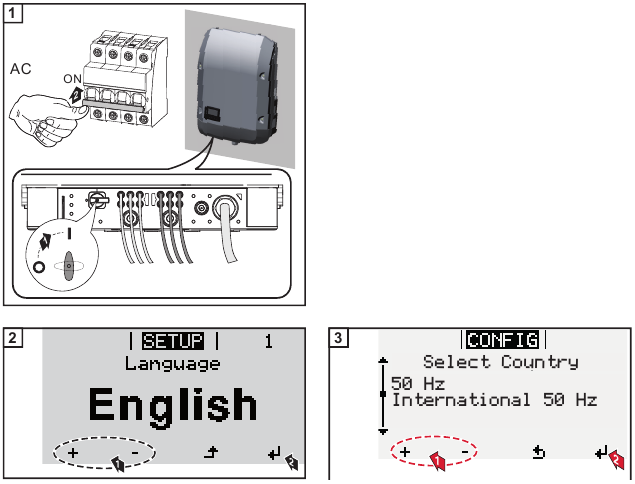

Omvormer voor het eerst opstarten

Onjuiste bediening of slecht uitgevoerd werk kan ernstig letsel veroorzaken of schade. Inbedrijfstelling van de omvormer mag uitsluitend worden uitgevoerd door getraind personeel in overeenstemming met de technische voorschriften. Lees de installatie- en bedieningsinstructies voordat u de apparatuur installeert en in bedrijf stelt.
Wanneer de omvormer voor de eerste keer wordt gestart, is het noodzakelijk om verschillende installatie-instellingen te selecteren.
Als de installatie wordt onderbroken voordat deze is voltooid, kan deze opnieuw worden gestart door middel van een AC-reset. Een AC-reset wordt uitgevoerd door de automatische stroomonderbreker uit en weer in te schakelen.
De landinstelling kan alleen worden ingesteld wanneer de omvormer voor de eerste keer wordt gestart. Als het later nodig is om de landinstelling te wijzigen, neem dan contact op met uw technische supportteam.

* Landinstellingen

50Hz	Internationaal 50 Hz
60Hz	Internationaal 60 Hz
AT1	Österreich: Anlagengröße < 3,68 kVA
AT2	Österreich: Anlagengröße > 3,68 kVA und < 13,8 kVA
AT3	Österreich: Anlagengröße > 13,8 kVA
AU	Australië
BE	Belgique/België
BR2	Brasil: < 6 kVA
BR3	Brasil: > 6 kVA
CH	Schweiz/Suisse/Svizzera/Svizra
CL	Chili
CY	Κύπρος/Kıbrıs/Cyprus
CZ	Česko
DE1	Deutschland: Anlagengröße < 3,68 kVA
DE2	Deutschland: Anlagengröße > 3,68 kVA und < 13,8 kVA
DE3	Deutschland: Anlagengröße > 13,8 kVA
DEMS	Deutschland: Mittelspannung
DK B	Danmark 50 kW to 1,5 MW
DKA1	Danmark Anlægsstørrelse <11 kVA
DKA2	Danmark Anlægsstørrelse 11 - 50 kVA
DU1	‫ﻱﺏﺩ < 10 kW
DU2	‫ﻱﺏﺩ ‬ > 10 kW and < 400 kW
DU3	ﻱﺏﺩ > 400 kW
ES	España
ESOS	Territorios españoles en el extranjero (Spaanse eilanden overzee)
Eesti	Vali Setup PO
FR	France
FROS	Territoire d'Outre-Mer (Franse eilanden overzee)
GB	Groot-Brittannië
GR	Ελλάδα
HR	Hrvatska
HU	Magyarország
IE	Éire/Ierland; Malta
IL	‫/ﻝﻱﺉﺍﺭﺱﺇ/לארשי‬Israel
IN	India
IT4	Italia: Dimensioni impianto < 11,08 kVA
IT5	Italia: Dimensioni impianto > 11,08 kVA
ITMT	Italia: media tensione
LK	Sri Lanka
MG50	Microgrid 50 Hz
MG60	Microgrid 60 Hz
NIE1	Northern Ireland/Tuaisceart Éireann < 16 A
NIE2	Northern Ireland/Tuaisceart Éireann > 16 A
NL	Nederland
NO	Norge
NZ	Nieuw-Zeeland
PF1	Polynésie française (Frans-Polynesië)
PT	Portugal
RO	România
SE	Konungariket Sverige
SI	Slovenië
SK	Slovensko
TR	Türkiye
TR	Türkiye
UA	Україна
ZA	South Africa/Suid-Afrika

Opmerkingen met betrekking tot software-updates

Als de omvormer wordt geleverd met een USB-stick, moet de omvormersoftware worden bijgewerkt zodra de omvormer in bedrijf is gesteld:

Sluit de USB-stick aan op het datacommunicatiegebied van de omvormer
Open het Setup-menu
Selecteer het menu-item "USB"
Selecteer "Software Update"
Update de software

USB-stick als datalogger en voor het bijwerken van omvormersoftware

USB-stick als datalogger

Een USB-stick die is aangesloten op de USB A-aansluiting, kan fungeren als datalogger voor een omvormer.
Loggegevens die zijn opgeslagen op de USB-stick, kunnen op elk moment

worden geïmporteerd in de Fronius Solar.access-software via het meegeleverde FLD-bestand,
direct worden bekeken in toepassingen van derden (bijv. Microsoft® Excel) via het meegeleverde CSV-bestand.

Oudere Excel-versies (tot Excel 2007) hebben een rijlimiet van 65536.

Gegevens op de USB-stick

Als de USB-stick wordt gebruikt als datalogger, worden er automatisch drie bestanden gemaakt:

FRONIUS.sys systeembestand:
Dit bestand slaat informatie van de omvormer op die niet relevant is voor de klant. Het bestand mag niet afzonderlijk worden verwijderd. Verwijder alleen alle bestanden (sys, fld, csv) tegelijk.
DALO.fld logbestand:
Een logbestand voor het lezen van de gegevens in de Fronius Solar.access-software.
Meer informatie over de Fronius Solar.access-software is te vinden in de bedieningsinstructies "DATCOM Details" op http://www.fronius.com
DATA.csv logbestand:
Een logbestand voor het lezen van de gegevens in een spreadsheetprogramma (bijv. Microsoft® Excel)

USB-hoofddirectory
Fronius-omvormers (Fronius Galvo, Fronius Symo, Fronius Primo of Fronius Eco)
Omvormernummer - kan worden ingesteld in het Setup-menu onder DATCOM

Als er meerdere omvormers zijn met hetzelfde omvormernummer, worden de drie bestanden in dezelfde map opgeslagen. Een cijfer wordt als achtervoegsel aan de bestandsnaam toegevoegd (bijv.: DALO_02.fld)
Structuur van het CSV-bestand:

ID
Omvormer nr.
Omvormertype (DATCOM-code)
Loginterval in seconden
Energie in watt per seconde, ten opzichte van het loginterval
Inductief reactief vermogen
Capacitief reactief vermogen
Gemiddelde waarden tijdens het loginterval (AC-spanning, AC-stroom, DC-spanning, DC-stroom)
Aanvullende informatie

Datavolume en opslagcapaciteit

Een USB-stick met een opslagcapaciteit van 1 GB kan loggegevens gedurende ongeveer zeven jaar vastleggen met een loginterval van vijf minuten.

CSV-bestand
CSV-bestanden kunnen slechts 65.535 regels (datarecords) opslaan (tot Microsoft® Excel 2007; vanaf deze versie is er geen beperking).
Met een loginterval van vijf minuten worden de 65.535 regels binnen ongeveer zeven maanden geschreven (CSV-datagrootte van ongeveer 8 MB).
Om gegevensverlies te voorkomen, moet het CSV-bestand binnen deze periode van zeven maanden worden opgeslagen op een pc en van de USB-stick worden verwijderd. Als het loginterval is ingesteld op een langere periode, wordt dit tijdsbestek dienovereenkomstig verlengd.

FLD-bestand
Het FLD-bestand mag niet groter zijn dan 16 MB. Dit biedt voldoende opslagcapaciteit voor ongeveer zes jaar met een loginterval van vijf minuten.
Als het bestand de limiet van 16 MB overschrijdt, moet het worden opgeslagen op een pc en moeten alle gegevens op de USB-stick worden verwijderd.
Na het opslaan en verwijderen van de gegevens kan de USB-stick onmiddellijk opnieuw worden aangesloten om de vastlegging van de loggegevens te hervatten zonder dat er verdere stappen nodig zijn.
OPMERKING!
Het gebruik van een volle USB-stick kan leiden tot gegevensverlies of het overschrijven van gegevens. Zorg er bij het gebruik van USB-sticks altijd voor dat er voldoende opslagcapaciteit op de stick is.

Buffergeheugen

Als de USB-stick wordt losgekoppeld (bijv. voor het maken van een back-up van gegevens), worden de loggegevens naar een buffergeheugen in de omvormer geschreven.
Zodra de USB-stick weer is aangesloten, worden de gegevens automatisch van het buffergeheugen naar de stick gekopieerd.
Het buffergeheugen kan maximaal zes logpunten opslaan. Gegevens worden alleen vastgelegd terwijl de omvormer draait (uitgang groter dan 0 W). Het loginterval is permanent ingesteld op 30 minuten. Hierdoor kunnen gegevens gedurende een periode van drie uur worden vastgelegd in het buffergeheugen.
Wanneer het buffergeheugen vol is, worden de oudste gegevens in het geheugen overschreven door de volgende batch gegevens.

Het buffergeheugen vereist een permanente stroomvoorziening.
Als er een stroomstoring is terwijl de omvormer in werking is, gaan alle gegevens in het buffergeheugen verloren. Om te voorkomen dat er 's nachts gegevens verloren gaan, moet de automatische nachtuitschakelfunctie worden gedeactiveerd (zet de installatieparameter "Nachtmodus" op AAN - zie het gedeelte "Menu-items instellen en weergeven", "Parameters bekijken en aanpassen in het menu-item DATCOM").
Op de Fronius Eco functioneert het buffergeheugen ook met alleen een DC-voeding

Geschikte USB-flashdrives

Vanwege de verscheidenheid aan USB-flashdrives die op de markt verkrijgbaar zijn, kan niet worden gegarandeerd dat elke USB-flashdrive door de omvormer wordt gedetecteerd.
Fronius raadt aan om alleen gecertificeerde USB-flashdrives te gebruiken die geschikt zijn voor bouwplaatsen (let op het USB-IF-logo).
De omvormer ondersteunt USB-flashdrives met de volgende bestandssystemen:

FAT12
FAT16
FAT32

Fronius raadt aan om de gebruikte USB-flashdrives alleen te gebruiken voor het vastleggen van loggegevens of het bijwerken van de omvormersoftware. De USB-flashdrives mogen geen andere gegevens bevatten.
USB-symbool op het omvormerdisplay, bijv. in de displaymodus 'NU':
Als de omvormer een USB-flashdrive detecteert, verschijnt het USB-symbool in de rechterbovenhoek van het display.
Controleer bij het plaatsen van een USB-flashdrive of het USB-symbool wordt weergegeven (het kan ook knipperen).

OPMERKING!
Houd er bij buitentoepassingen rekening mee dat conventionele USB-flashdrives vaak alleen gegarandeerd werken binnen een beperkt temperatuurbereik. Zorg er bij buitentoepassingen voor dat de USB-flashdrive ook functioneert bij bijvoorbeeld lage temperaturen.

USB-stick voor het bijwerken van de omvormersoftware

Met behulp van de USB-stick kunnen eindklanten ook de omvormersoftware bijwerken via het USB-item in het SETUP-menu: het updatebestand wordt eerst opgeslagen op de USB-stick, vanwaar het vervolgens naar de omvormer wordt overgebracht. Het updatebestand moet worden opgeslagen in de rootdirectory op de USB-stick.

USB-stick verwijderen

Veiligheidsaanwijzing met betrekking tot het verwijderen van een USB-stick:

Om gegevensverlies te voorkomen, mag een USB-stick alleen worden verwijderd als aan de volgende voorwaarden is voldaan:

verwijder een USB-stick alleen via het item 'USB/HW veilig verwijderen' in het SETUP-menu
de 'Dataoverdracht'-LED is gestopt met knipperen of brandt continu.

Opmerkingen met betrekking tot onderhoud

Onderhoud

OPMERKING!
Bij installatie buitenshuis in een horizontale positie: controleer eenmaal per jaar of alle schroefverbindingen goed vastzitten!
Onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door geautoriseerd personeel.

Reinigen

Reinig de omvormer en het display indien nodig met een vochtige doek.
Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen om de omvormer te reinigen.

Australische kabelbeschermingsslangen

Zorg ervoor dat de kabelbeschermingsslangen goed zijn afgedicht.

Serienummersticker voor klantgebruik

Het serienummer van de omvormer bevindt zich op het typeplaatje aan de onderkant van de omvormer.
Afhankelijk van de installatiepositie van de omvormer kan het serienummer moeilijk toegankelijk of leesbaar zijn, bijvoorbeeld als de omvormer in een donkere of schaduwrijke ruimte is geïnstalleerd.

Twee serienummerstickers worden meegeleverd met de installatie-instructies van de omvormer:
* 57 x 20 mm
** 67 x 20 mm
Deze kunnen door de klant worden aangebracht op een zichtbare plaats naar keuze, bijvoorbeeld aan de voorkant van de omvormer of op de bedieningsinstructies.

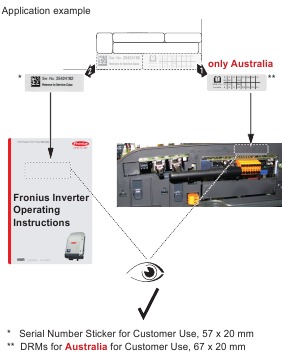

Toepassingsvoorbeeld:
Serienummersticker op de bedieningsinstructies of op de voorkant van de omvormer
Alleen voor Australië:
Breng de DRM Australia-sticker aan in het Datamanager-gebied.

DC SPD-optie

De DC SPD-optie installeren

Overspanningsbeveiliging (DC SPD-optie) kan achteraf in de omvormer worden ingebouwd. Afhankelijk van het apparaattype moet één overspanningsbeveiliging (single MPP-tracker) of twee overspanningsbeveiligingen (multiple MPP-tracker) in de omvormer worden geïnstalleerd.
Het overspanningsbeveiligingsapparaat moet dan volledig worden bekabeld (zie hoofdstuk De DC SPD-optie bekabelen)

Schakelschema

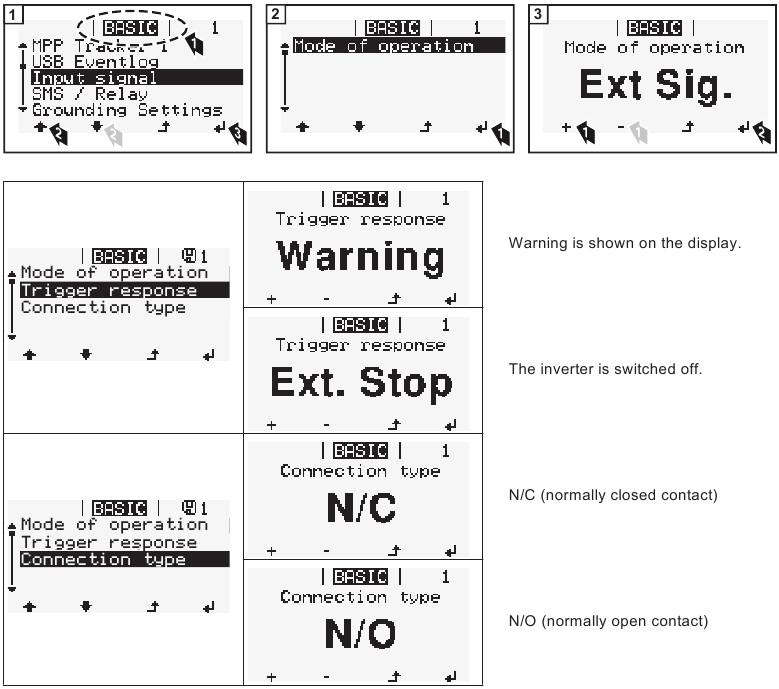

De DC SPD-optie bekabelen

De DC SPD-optie kan ingebouwd worden besteld of later worden ingebouwd. De hieronder beschreven bekabeling moet voor beide varianten worden uitgevoerd.
De M16-kabelwartel is bij de levering inbegrepen.

DC-stekker +- paar MC4-optie

Algemene opmerkingen

De omvormer kan worden besteld met de DC-stekker +- paar MC4-optie.

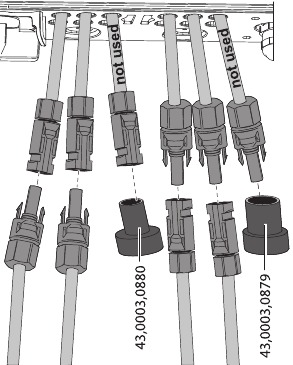

Ongebruikte aansluitingen moeten worden afgedekt met een afdekplaat. De afdekplaten kunnen worden besteld met de volgende artikelnummers:

MC30A DC+: 43,0003,0880
MC30A DC-: 43,0003,0879

De leveringsomvang voor de omvormer met de DC-stekker +- paar MC4-optie omvat een label met een kabeloverzicht. Dit label kan op de omvormer op een geschikte plaats worden aangebracht.

Onjuiste bediening of slecht uitgevoerd werk kan ernstig letsel of schade veroorzaken. Inbedrijfstelling van de omvormer mag alleen worden uitgevoerd door getraind personeel in overeenstemming met de technische voorschriften. Lees de veiligheidsvoorschriften voordat u de apparatuur in gebruik neemt of onderhoudswerkzaamheden uitvoert.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen die aan licht worden blootgesteld.

Zorg ervoor dat zowel de AC- als de DC-zijde van de omvormer spanningsloos zijn voordat u aansluitwerkzaamheden uitvoert.
Alleen een bevoegd elektrotechnisch ingenieur mag deze apparatuur aansluiten op het openbare net.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen.

De DC-hoofdschakelaar mag alleen worden gebruikt om de vermogensmodule spanningsloos te maken. Het aansluitgebied is nog steeds onder spanning wanneer de DC-hoofdschakelaar is uitgeschakeld.
Zorg ervoor dat de vermogensmodule en het aansluitgebied van elkaar zijn losgekoppeld voordat u onderhouds- of service-werkzaamheden uitvoert.
De vermogensmodule, die is ondergebracht in een aparte behuizing, mag alleen van het aansluitgebied worden losgekoppeld wanneer deze spanningsloos is.
Onderhoud en service in de vermogensmodule van de omvormer mogen alleen worden uitgevoerd door Froniustrained servicemonteurs.

Een elektrische schok kan dodelijk zijn. Gevaar door restspanning in condensatoren. Wacht tot de condensatoren zijn ontladen. De ontlaadtijd is vijf minuten.

Een onvoldoende aardgeleideraansluiting kan ernstig letsel of schade veroorzaken. De behuizingsschroeven vormen een geschikte aardgeleideraansluiting voor het aarden van de behuizing en mogen NIET worden vervangen door andere schroeven die geen betrouwbare aardgeleideraansluiting bieden.

Slecht vakmanschap kan ernstig letsel en materiële schade veroorzaken. Een overspanningsbeveiliging mag alleen worden geïnstalleerd en aangesloten door een gekwalificeerd elektrotechnisch ingenieur. Volg de veiligheidsvoorschriften. Zorg ervoor dat zowel de AC- als de DC-zijde van de omvormer spanningsloos zijn voordat u installatie- en aansluitwerkzaamheden uitvoert.

Risico op schade aan de omvormer door vuil of water op de aansluitingen en contacten van het aansluitgebied.

Zorg er bij het boren voor dat aansluitingen en contacten in het aansluitgebied niet vuil of nat worden.
Zonder vermogensmodule voldoet de montagebeugel niet aan de beschermingsklasse van de omvormer als geheel en mag deze dus niet worden geïnstalleerd zonder de vermogensmodule.
De montagebeugel moet tijdens de installatie worden beschermd tegen vuil en vocht.

Risico op schade aan de omvormer als gevolg van onjuist aangedraaide aansluitingen. Onjuist aangedraaide aansluitingen kunnen warmteschade aan de omvormer veroorzaken, wat kan leiden tot brand. Zorg er bij het aansluiten van AC- en DC-kabels voor dat alle aansluitingen worden aangedraaid met het aangegeven aanhaalmoment.

Risico op schade aan de omvormer door overbelasting.

De maximale stroomsterkte bij aansluiting op een enkele DC-aansluiting is 33 A.
Sluit de DC+ en DC- kabels aan op de DC+ en DC- aansluitingen op de omvormer en zorg ervoor dat de polariteit correct is.
De maximale DC-ingangsspanning mag niet hoger zijn dan 1000 V DC.

LET OP!
Beschermingsgraad IP 66 is alleen van toepassing als

de omvormer in de montagebeugel is geplaatst en permanent is bevestigd met schroeven
de afdekking voor het datacommunicatiegebied permanent met schroeven aan de omvormer is bevestigd.

Beschermingsgraad IP 20 is van toepassing op de montagebeugel zonder omvormer.
LET OP!
De zonnepanelen die op de omvormer zijn aangesloten, moeten voldoen aan de IEC 61730 Class A-norm.
LET OP!
Wanneer fotovoltaïsche modules aan licht worden blootgesteld, leveren ze stroom aan de omvormer.
LET OP!

Zorg ervoor dat de nuldraad van het net is geaard. Dit is mogelijk niet het geval bij IT-netten (geïsoleerde netten zonder aarding); het is dan niet mogelijk om de omvormer te gebruiken.
Om de omvormer te kunnen gebruiken, moet de nuldraad zijn aangesloten.
Een nuldraad die te klein is, kan de werking van de omvormer negatief beïnvloeden. De nuldraad moet daarom dezelfde grootte hebben als de andere stroomvoerende geleiders.

Onjuiste bediening of slecht uitgevoerd werk kan ernstig letsel of schade veroorzaken. Inbedrijfstelling van de omvormer mag alleen worden uitgevoerd door getraind personeel in overeenstemming met de technische voorschriften. U dient de veiligheidsvoorschriften te lezen voordat u de apparatuur in gebruik neemt of onderhoudswerkzaamheden uitvoert.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen die aan licht worden blootgesteld.

Zorg ervoor dat zowel de AC- als de DC-zijde van de omvormer spanningsloos zijn voordat u aansluitwerkzaamheden uitvoert.
Alleen een bevoegd elektrotechnisch ingenieur mag deze apparatuur aansluiten op het openbare net.

Een elektrische schok kan dodelijk zijn. Gevaar door netspanning en DC-spanning van zonnepanelen.

De DC-hoofdschakelaar mag alleen worden gebruikt om de vermogensmodule spanningsloos te maken. Het aansluitgebied is nog steeds onder spanning wanneer de DC-hoofdschakelaar is uitgeschakeld.
Zorg ervoor dat de vermogensmodule en het aansluitgebied van elkaar zijn losgekoppeld voordat u onderhouds- of service-werkzaamheden uitvoert.
De vermogensmodule, die is ondergebracht in een aparte behuizing, mag alleen van het aansluitgebied worden losgekoppeld wanneer deze spanningsloos is.
Onderhoud en service in de vermogensmodule van de omvormer mogen alleen worden uitgevoerd door Froniustrained servicemonteurs.

Zorg er bij het boren voor dat aansluitingen en contacten in het aansluitgebied niet vuil of nat worden.
Zonder vermogensmodule voldoet de wandbeugel niet aan de beschermingsklasse van de omvormer als geheel en mag deze dus niet worden geïnstalleerd zonder de vermogensmodule.
De wandbeugel moet tijdens de installatie worden beschermd tegen vuil en vocht.

Risico op schade aan de omvormer als gevolg van onjuist aangedraaide aansluitingen. Onjuist aangedraaide aansluitingen kunnen warmteschade aan de omvormer veroorzaken en op hun beurt tot brand leiden. Zorg er bij het aansluiten van AC- en DC-kabels voor dat alle aansluitingen worden aangedraaid met het aangegeven aanhaalmoment.

Risico op schade aan de omvormer door overbelasting.

De maximale stroomsterkte bij aansluiting op een enkele DC-aansluiting is 32 A.
Sluit de DC+ en DC- kabels aan op de DC+ en DC- aansluitingen op de omvormer en zorg ervoor dat de polariteit correct is.
De maximale DC-ingangsspanning mag niet hoger zijn dan 1000 V DC.

LET OP!
Beschermingsklasse IP65 is alleen van toepassing als de omvormer permanent met schroeven aan de wandbeugel is bevestigd.
Beschermingsklasse IP20 is van toepassing op de wandbeugel zonder omvormer.
LET OP!
De zonnepanelen die op de omvormer zijn aangesloten, moeten voldoen aan de Class A-eisen van de IEC 61730-norm.
LET OP!
Wanneer fotovoltaïsche modules aan licht worden blootgesteld, leveren ze stroom aan de omvormer.
LET OP!
Als de kabelisolatie van de AC-kabel niet is ontworpen voor maximaal 1000 V, mogen AC- en DC-kabels niet worden gekruist bij het aansluiten in de omvormer.
Als het kruisen van de kabels tijdens de aansluiting onvermijdelijk is, moet de AC-kabel in één stuk van de beschermslang worden gelegd die bij de omvormer wordt geleverd.
AC- en DC-kabels kunnen alleen samen worden gelegd als de isolatie op beide kabels is ontworpen voor de max. mogelijke spanning van 1000 V.

Fronius Worldwide - www.fronius.com/addresses

Fronius International GmbH
4600 Wels, Froniusplatz 1, Austria
E-Mail: pv-sales@fronius.com
http://www.fronius.com

Fronius USA LLC Solar Electronics Division
6797 Fronius Drive, Portage, IN 46368
E-Mail: pv-us@fronius.com
http://www.fronius-usa.com

Onder http://www.fronius.com/addresses vindt u alle adressen van onze verkoopfilialen en partnerbedrijven!

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fronius Symo, Eco Handleiding
