Husqvarna RALLY Series handleiding
Inhoud

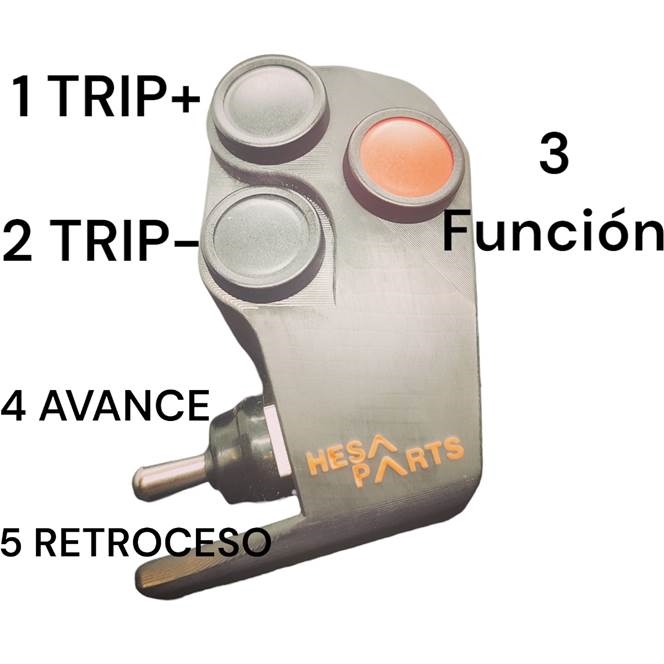

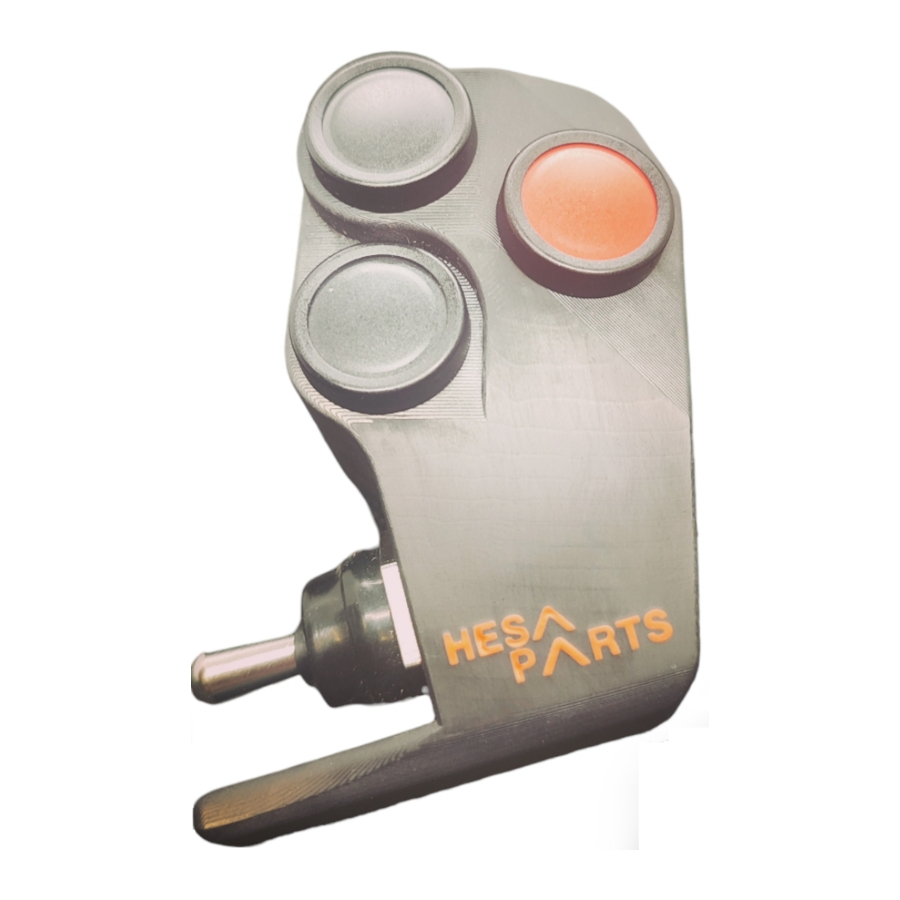

BESCHRIJVING
INSTALLATIE
- RALLY Series zijn ontworpen voor installatie op standaard 22 mm sturen.
- U moet voldoende ruimte creëren (afhankelijk van het model 20-40 mm) tussen de handgreep en de ananas van uw motorfiets.
- Afhankelijk van uw rijstijl (staand of zittend), draait u de RALLY Series totdat u een comfortabele positie vindt om alle bedieningselementen te bereiken.
- Gebruik de meegeleverde flens en de twee M4-schroeven (M5 in RALLY PRO) om deze aan het stuur te bevestigen. Vereist een inbussleutel (niet meegeleverd)
- Plaats de stroomkabel correct (als het een 12V- of USB-model is) en leid deze samen met de kabels van de originele ananas. Vervang de stuurklemmen. Laat de kabels niet te strak staan. Zorg ervoor dat u het stuur in beide richtingen zo ver mogelijk kunt draaien.
- Zorg ervoor dat de stroomaansluiting is aangesloten op een stopcontact met een contactsleutel. Installeer nooit rechtstreeks op de batterij.
GEBRUIK
EERSTE AANSLUITING
- Nadat het apparaat is geïnstalleerd, gaan we de eerste verbinding tot stand brengen. Hiervoor leveren we stroom via de contactsleutel.
- De bovenste LED knippert blauw en rood. Dit geeft aan dat de RALLY Series op zoek is naar een apparaat om mee te koppelen.
- We voeren een zoekopdracht uit in het Bluetooth-menu op beschikbare apparaten en RALLYPRO, RALLYLITE OF RALLYV3 verschijnt. afhankelijk van het gekozen bedieningsmodel. Klik erop om te koppelen. Als u om bevestiging wordt gevraagd, accepteren we dit.
- Eenmaal gekoppeld, knippert de RALLY Series rood. Dit geeft modus 1 (roadbook) aan
- Na de eerste verbinding maakt de RALLY Series automatisch verbinding met het eerder gekoppelde apparaat zonder dat u iets hoeft te doen, u hoeft alleen de Bluetooth van het apparaat te verbinden en de RALLY Series in te schakelen.
GEBRUIKERSMODI
RALLY Series heeft 3 modi.
Modus 1 ---------------- led rood ---------------------ROADBOOK
Modus 2 ---------------- led rood-blauw-rood ---------TERRA PIRATA
Modus 3 ---------------- led blauw --------------------GPS-NAVIGATIE
Om van modus te veranderen, houdt u knop 1 ingedrukt en duwt u de hendel naar voren (4). De LED verandert van kleur en knippert om de nieuwe modus aan te geven.
Tijdens normaal gebruik knippert de LED langzaam met de kleur die overeenkomt met de modus waarin deze is geselecteerd.
ROADBOOK-MODUS
- Voorwaartse hendel (4), roadbook naar voren
- Achterste hendel (5), gaat terug in het roadbook
- Knop 3, RESET trip (als de gebruikte applicatie dit toestaat)
- Knop 1, TRIP +
- Knop 2, TRIP -
TERRAPIRATA-MODUS
- Voorwaartse hendel (4), roadbook naar voren
- Achterste hendel (5), gaat terug in het roadbook
- Knop 1, TRIP +
- Knop 2, TRIP -
- Knop 3 één keer drukken, gedeeltelijke trip reset
- Knop 3 lang indrukken, totale trip reset
- Knop 3 dubbel indrukken, scherm vergrendelen
GPS-NAVIGATIEMODUS
- Voorwaartse hendel (4), zoom +
- Achterste hendel (5), zoom -
- Knop 3... een korte druk centreert de kaart. Lang indrukken verandert de kaartoriëntatie
- Knop 1, kort indrukken uploadt de kaart. Dubbel indrukken kaart rechts
- Knop 2, kort indrukken verlaagt de kaart. Dubbelklik kaart links
Aanbevelingen voor gebruik
- Overschrijd nooit de parameters die zijn gespecificeerd in het gedeelte Specificaties van deze gebruikershandleiding, anders kan de RALLY Series geheel of gedeeltelijk beschadigd raken en is deze uitgesloten van garantie.
- In het model met een 12V-aansluiting heeft het apparaat een beveiligingssysteem tegen omgekeerde polariteit, maar controleer voordat u de aansluiting maakt de juiste polariteit van de stroomkabels.
- Als u er niet zeker van bent dat u de installatie die in het hoofdstuk INSTALLATIE wordt uitgelegd correct kunt uitvoeren, raadpleeg dan een gekwalificeerde professional.
- Trek nooit de stroomkabel die uit de RALLY Series komt naar buiten.
- Buig of knel de stroomkabel nooit.
- Sluit de RALLY Series nooit aan als u een onderdeel in slechte staat aantreft. Het is raadzaam om de RALLY Series niet urenlang op hete plaatsen in direct zonlicht te laten staan; als u dit doet, bedek de RALLY Series dan met een kledingstuk.
- Breng de waterlans onder druk niet rechtstreeks aan op de RALLY Series, ook al is deze waterdicht, hij is niet ontworpen om hoge druk te weerstaan.
Specificaties
- Spanning: 5V tot 30V (batterijaansluitmodel)
- Geschat verbruik van 80 mAh bij volledige capaciteit
- Geschat verbruik van 1 mAh in rust
- Er zijn geen officiële waterdichte pakkettests uitgevoerd, dus een officiële algehele IP-classificatie kan niet worden gegarandeerd. De RALLY Series is echter ontworpen om water en stof te weerstaan, met IP67-componenten van topkwaliteit.
Disclaimer
- HESAPARTS is niet verantwoordelijk voor schade aan de elektrische installatie van het voertuig in geval van onjuiste installatie. Evenzo is er geen mogelijke garantie op het apparaat.
- Alle handleidingen worden elektronisch verspreid. Ze worden nooit op papier geleverd
