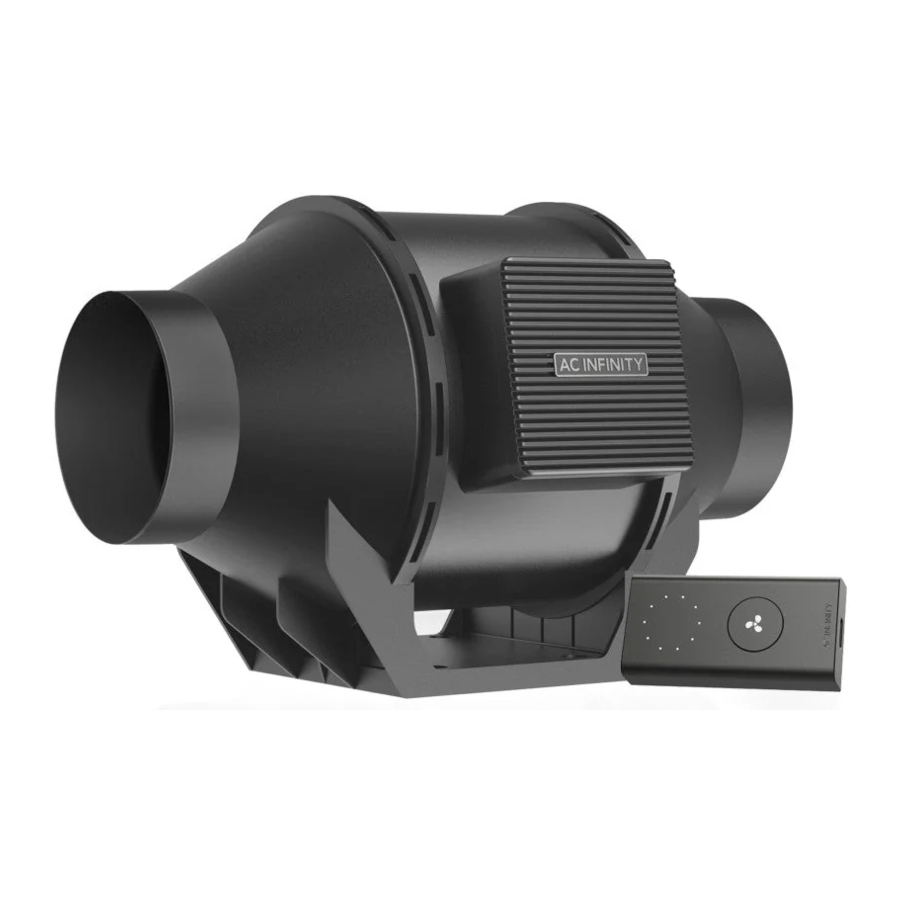

AC Infinity CLOUDLINE A4, CLOUDLINE A6, CLOUDLINE A8, CLOUDLINE H4 Handleiding

WELKOM

We zetten ons in voor productkwaliteit en vriendelijke klantenservice. Als u vragen of suggesties heeft, aarzel dan niet om contact met ons op te nemen. Ga naar www.acinfinity.com en klik op contact voor onze contactgegevens.

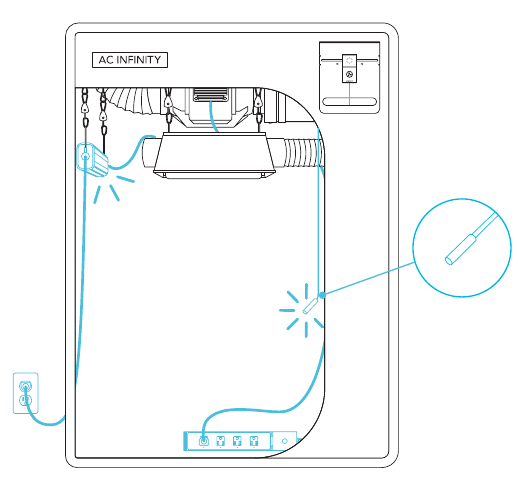

STORING door MH- en HPS-LAMPEN

Bepaalde modellen kweeklampen met HID*-ballasten die geen elektromagnetische afscherming gebruiken, creëren een gebied van radiofrequentie-interferentie (RFI). Dit kan frequentiegevoelige componenten in de buurt vervormen, zoals internetlijnen en klimaat sensoren. RFI kan worden uitgestraald door de snoeren van de ballast of de ballast zelf.
Volg deze stappen om een goede werking te garanderen en te voorkomen dat radiofrequentie-interferentie uw sensor probe beïnvloedt:

TIP 1
Houd het snoer van de probe ver uit de buurt van de snoeren van uw ballast om ervoor te zorgen dat de controller de klimaatomstandigheden correct detecteert.
U kunt het snoer van de probe ook omwikkelen en een kegel rond de sensorkop creëren met aluminiumfolie tape.

TIP 2
Sluit uw kweeklamp en inline ventilator NIET aan op hetzelfde stopcontact. Sluit uw kweeklamp en inline ventilator aan op aparte stekkerdozen en stopcontacten.
*MH, HPS, CMH of CHPS

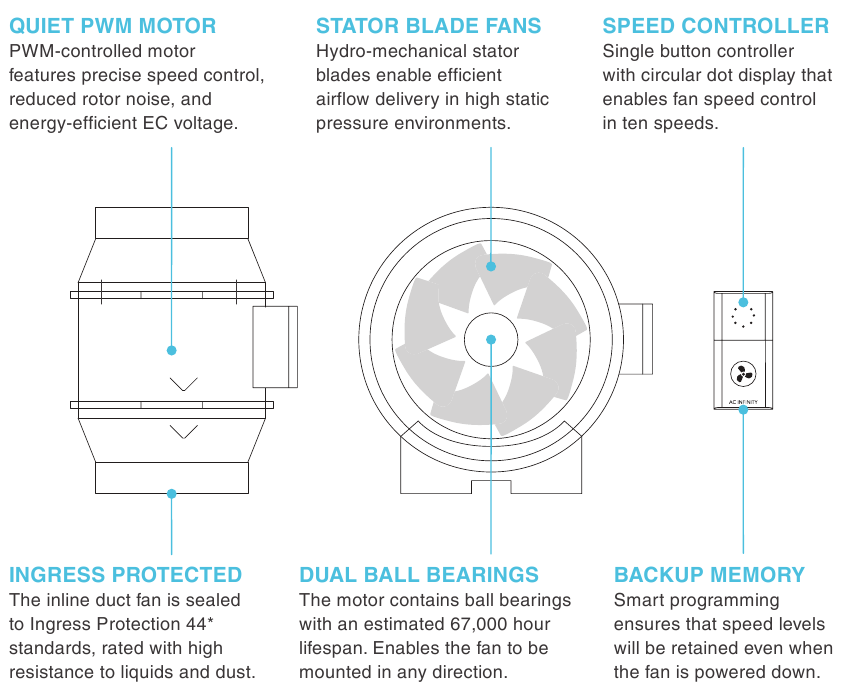

BELANGRIJKSTE KENMERKEN

*IP65-classificatie voor H-serie

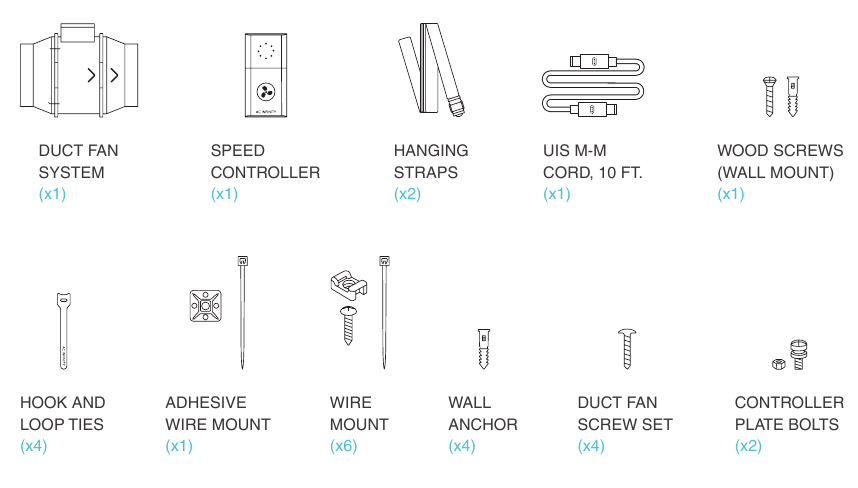

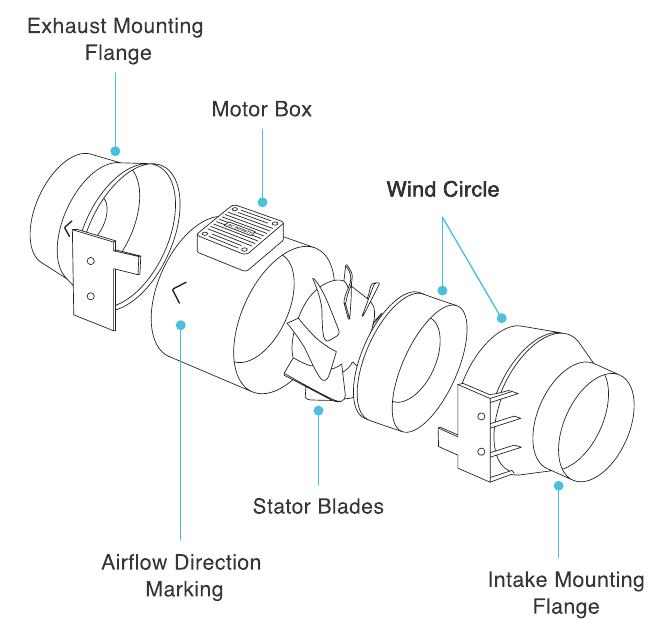

INHOUD VAN DE VERPAKKING

INSTALLATIE

MONTAGE

1. Draai met een kruiskopschroevendraaier de bouten aan beide zijden van de plastic ringen los.

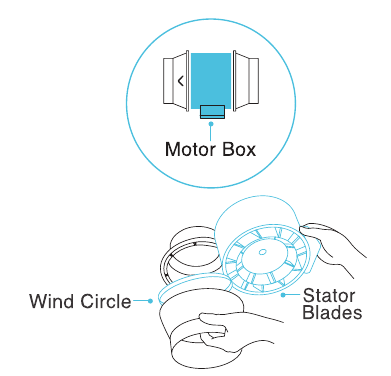

2. Verwijder de motorbox van de flensbeugel. Verwijder de windcirkel tussen de motorbox en de inlaatflens.

3. Gebruik de flensbeugel om uw gewenste ventilatorpositie in te stellen. Markeer de vier montagegaten.

4. Boor vier gaten in de gemarkeerde locaties. Zorg ervoor dat uw montagegebied structureel geluid is en vrij van obstructie.

5. Als u op iets anders dan een houten steun of stijl monteert, plaatst u de meegeleverde vier muurankers in de geboorde montagegaten. Mogelijk moet u een hamer gebruiken om ze door de gaten te bevestigen.

6. Lijn de gaten van de flensbeugel uit met de muurankers. Schroef vier houtschroeven met een schroevendraaier of boor in om de flensbeugel vast te zetten. Zorg ervoor dat de luchtstroompijl in de gewenste richting wijst.

7. Plaats de windcirkel terug in de inlaatflens.

8. Schuif de motorbox terug in de flensbeugel en zorg ervoor dat de luchtstroompijl in dezelfde richting wijst als de pijl van de flensbeugel. Schroef de bouten terug in de plastic ringen om de motorbox aan de flensbeugel te bevestigen.

9. Als u leidingen installeert, gebruik dan leidingklemmen (apart verkrijgbaar) om deze aan beide uiteinden van de kanaalventilator te bevestigen, en zorg ervoor dat er een strakke afdichting is. Draai de leidingklemmen vast met een platte schroevendraaier.


OPHANGEN - RIEMEN

1. Lus de riem rond de beugel en een paal.

2. Schuif de riem van onderaf door de binnenste vergrendelingssleuf.

3. Leid de riem van bovenaf in de buitenste vergrendelingssleuf. Pas de lengte van de voltooide lus naar wens aan.

4. Steek het losse uiteinde door de middelste opening van het slot om de lus vast te zetten.

5. 1. Naar beneden hangen
      Laat de ventilator aan de paal hangen zodra de riemen vastzitten. Zorg ervoor dat de luchtstroompijl van de ventilator in de gewenste richting wijst.

   2. Omhoog hangen
      Om de ventilator rechtop te hangen, lus en span de riemen, zoals weergegeven in stappen 1-4, rond de paal. Hang de ventilator aan de kanaalflenzen om hem vast te zetten.


OPHANGEN - TOUWCLIPS
OMHOOG HANGEN
Als u met touwhangers installeert (apart verkrijgbaar), lus de touwen dan rond de flenzen en span het touw aan om de ventilator vast te zetten.

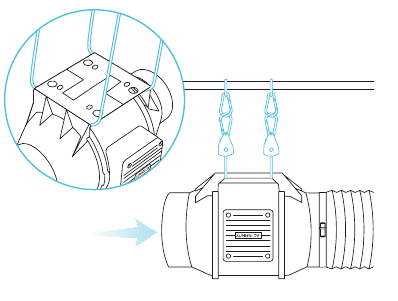

NAAR BENEDEN HANGEN
Lus de twee touwhangers rond een paal en de beugel van de ventilator. Klik de karabijnhaken aan elkaar. Verkort de lussen indien nodig. Zorg ervoor dat de luchtstroompijl van de ventilator in de gewenste richting wijst.

MOTORAFDEKKING

1. Draai de motorafdekking los met een schroevendraaier.

2. Draai de motorafdekking naar de gewenste stand. Breng de schroeven opnieuw aan. Het draaien van de motorafdekking maakt uw garantie niet ongeldig.


CONFIGURATIE-INSTELLING

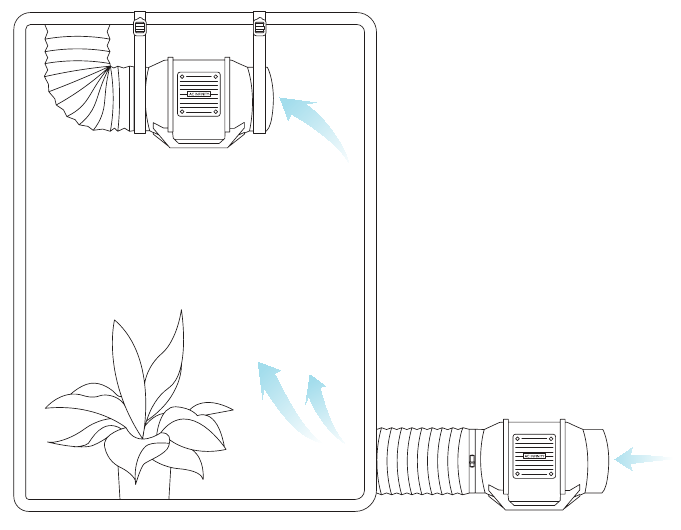

INLAAT EN UITLAAT
Deze ventilator kan worden gebruikt als een inlaatventilator of een uitlaatventilator in kweekruimtes en grotere kweektenten. Om een optimale ventilatie van de gehele ruimte te bereiken, moet de inlaatventilator of opening - als er geen ventilator wordt gebruikt - zich in een onderste hoek van uw kweekruimte bevinden. De uitlaatventilator moet zo hoog mogelijk in de tegenovergestelde hoek worden opgehangen (zie hieronder) of gemonteerd.
Zorg ervoor dat de luchtstroompijl van de inlaatventilator naar uw kweekruimte wijst en de pijl van de uitlaatventilator van uw kweekruimte afwijst.

VOEDING EN INSTELLING

1. Gebruik het meegeleverde UIS M-M-verlengkabel om de ventilator aan te sluiten op de poort van de snelheidsregelaar aan de onderkant.

2. Steek de stekker van de ventilator in een stopcontact. De controller ontvangt stroom van de ventilator om te werken (alleen EC Motor-ventilatoren).

3. U kunt de meegeleverde kabelbinders, houtschroeven en draadbinders gebruiken om de snoeren te beheren. Bevestig de kabelbinders op een oppervlak met behulp van de houtschroeven of de zelfklevende achterkant. Lus de draadbinders rond de snoeren in de kabelbinders.


MONTAGE VAN DE CONTROLLER

WANDMONTAGE

1. Zoek een plek vrij van obstakels en bevestig het anker in uw muur. Draai de houtschroef in de ankers.

2. Hang de controller aan de schroef met behulp van het gat aan de achterkant.


MAGNEETMONTAGE
Monteer de controller met behulp van de magneet aan de achterkant.

PLAATMONTAGE*
Schroef de bouten van de controllerplaat in de gleuf op de bovenste helft van de plaat.
Hang de controller aan de bouten met behulp van het gat aan de achterkant.
*Controllerplaat niet inbegrepen

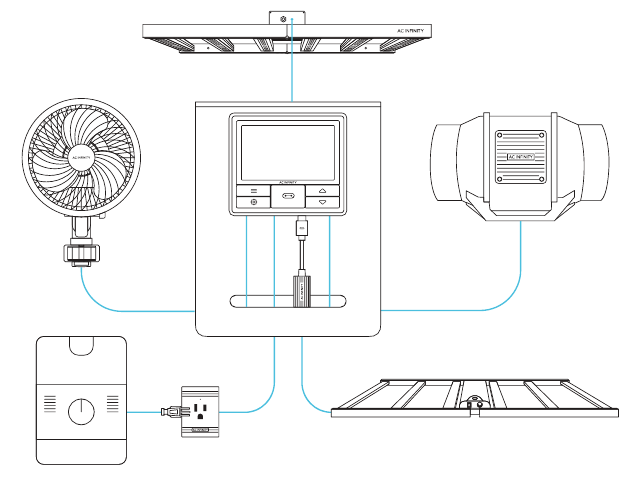

UIS^TM-PLATFORM

Met het UIS^TM-platform kunt u één centrale controller aansluiten op meerdere kweekapparaten tegelijkertijd. Door dit volledig geïntegreerde systeem te creëren, kunt u al uw apparaten samen of afzonderlijk van stroom voorzien en programmeren voor een geoptimaliseerd beheer van de kweektent.
Uw kweeksysteem kan worden geregeld met behulp van uw controllerhub of op afstand via de AC Infinity-app (gekoppeld aan compatibele controllers), waar u toegang hebt tot automatiseringsprogrammering en klimaatgegevens.
U kunt ook uw favoriete kweeklamp en stopcontactapparaat aansluiten om ze in het UIS-platform te integreren met behulp van onze RJ11/12-adapter en stekkercontroles.

De centrale controller en kweekapparaten worden afzonderlijk verkocht en kunnen zich nog in de ontwikkelingsfase bevinden op het moment dat u dit product aanschaft.

UIS^TM-COMPATIBILITEIT

MOLEX-ADAPTER*
Gebruik een Molex-adapter om inline ventilatoren met 4-pins Molex-connectoren op deze controller aan te sluiten. Steek de Molex-connector van de ventilator in de adapter. Steek vervolgens de adapter in de controller.

VERLENGKABEL
Gebruik UIS-verlengkabel met mannelijke uiteinden om apparaten met vrouwelijke UIS-poorten op een grotere afstand van uw controller aan te sluiten. Inbegrepen bij UIS-compatibele apparaten.

UITBREIDINGSSPLITTER*
Met de uitbreidingssplitter kunt u 4 apparaten op één poort aansluiten en extra splitters ondersteunen om maximaal 3 niveaus van uitbreidingspoorten te creëren. Uitsluitend bedoeld voor gebruik met AC Infinity-controllers met UIS-poorten.

*Niet inbegrepen

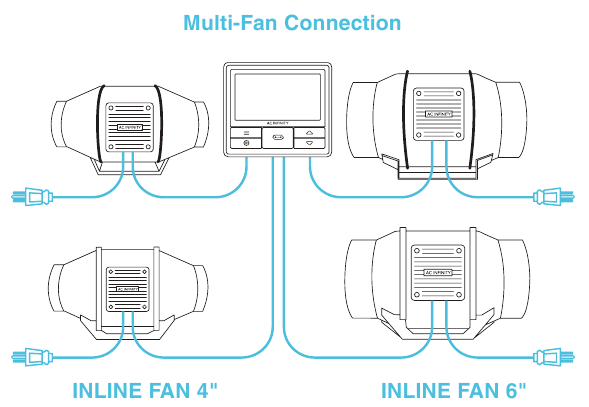

MEER VENTILATOREN TOEVOEGEN

De CONTROLLER 69 PRO (apart verkrijgbaar) is uitgerust met vier poorten waarmee u meerdere ventilatoren tegelijkertijd van stroom kunt voorzien en kunt bedienen. Alleen compatibel met inline ventilatoren met EC-motoren. Zie de onderstaande afbeelding voor een voorbeeldconfiguratie.

MOLEX-ADAPTER
Gebruik een UIS-naar-4-pins Molex-adapter* om uw ventilator aan te sluiten op de Universal Controller*. Steek de UIS-connector van uw ventilator in de adapter. Steek vervolgens de adapter in uw controller.
*Niet inbegrepen

MEER APPARATEN TOEVOEGEN

DE KETEN UITBREIDEN
Steek het mannelijke uiteinde van de splitter* in uw UIS-controller. Sluit een UIS-apparaat of stroomadapter aan op de eerste poort van elk niveau om uw controller en de hub van stroom te voorzien.
Poorten 2-4 kunnen worden aangesloten op extra splitters of UIS-apparaten. Alle apparaten die op deze keten zijn aangesloten, moeten van hetzelfde type zijn (bijv. ventilatoren van elke grootte), ongeacht de lengte van de dongle-keten.
Deze splitter is niet compatibel met UIS-adapters zoals de RJ11-verlichtingsadapter.
*Niet inbegrepen

DOORSCHAKELEN
Elk van de inbegrepen controllerpoorten kan maximaal 20 apparaten ondersteunen met behulp van een doorschakeladapter (niet inbegrepen). Alle apparaten moeten uit dezelfde serie komen, maar kunnen verschillende afmetingen hebben.
Steek het mannelijke uiteinde van de doorschakeladapter in uw apparaat.
Sluit uw UIS-controller aan op de INPUT-poort van de doorschakeladapter met behulp van een M-M-connector. Bevestig de OUTPUT-poort van de doorschakeladapter met behulp van een verlengkabel aan de INPUT-poort van een andere adapter. U kunt de OUTPUT-poort ook koppelen aan een ander UIS-apparaat om de keten te beëindigen.

REINIGING

1. Verwijder de motorbox van de montageflens. Raadpleeg stappen 1-2 om te leren hoe u de motorbox verwijdert.

2. Gebruik een vochtige doek om de waaier en ventilatorbladen te ontdoen van stof en vuil. Verwijder de windcirkel tussen de motorbox en de ingangsflens.

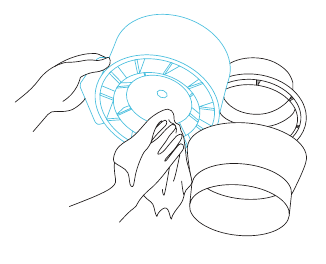

3. Verwijder het stof en vuil van de statorbladen aan de andere kant. Reinig het gebied in de uitgangs- en uitlaatflenzen.

4. Bevestig de motorbox op de montageflenzen. Raadpleeg stappen 7-9 om te leren hoe u de motorbox vastzet.


PROGRAMMEREN

VENTILATORSNELHEID AANPASSEN
De controller heeft een enkele knop waarmee de ventilatorsnelheid van 0-10 kan worden geregeld. Door op de snelheidsknop te drukken, wordt de ventilatorsnelheid in stappen van één eenheid verhoogd. Als u op de knop drukt op de instelling 10, wordt de ventilatorsnelheid teruggezet op 0.

IN-/UITSCHAKELEN
Druk op de knop om uw ventilator in te schakelen. Houd de knop ingedrukt om uw ventilator uit te schakelen. Als u er nogmaals op drukt, wordt de ventilator ingeschakeld met de laatst gebruikte snelheidsinstelling.

CLOUDLINE FAQ

V: Ik mis mijn controller. Deze was niet inbegrepen in mijn pakket!
A: Raadpleeg een afbeelding van hoe uw controller eruit zou moeten zien. Uw controller moet netjes in de doos zijn geplaatst bij deze producthandleiding.

V: Waar kan ik de sensor het beste plaatsen?
A: Plaats de sensor zo dicht mogelijk bij de heetste of meest vochtige plek in uw ruimte.

V: Moet ik de plastic dop van de sensor verwijderen?
A: Ja. U moet de plastic dop verwijderen, zodat de sensor de klimaatomstandigheden nauwkeurig kan aflezen.

Kan ik deze inline buisventilator verticaal monteren?

A: Ja. De CLOUDLINE kan in elke richting worden gemonteerd, inclusief verticaal.

V: Kan ik deze ventilator rechtstreeks op mijn eigen controller of thermostaat aansluiten?
A: We raden het niet aan om de stroomdraden van onze ventilator rechtstreeks aan te sluiten of te splitsen. Dergelijke aanpassingen kunnen de elektrische veiligheid in gevaar brengen en maken de garantie van dit product ongeldig.

V: Heb ik een stroomomvormer nodig als ik me buiten de VS bevind?
A: Het spanningsbereik van dit product is 100-240V AC. Mogelijk hebt u een eenvoudige reisadapter nodig om deze in een buitenlands stopcontact te steken, of een stroomomvormer als uw land een andere spanning gebruikt.

V: Behoudt de controller zijn instellingen nadat de stroom is uitgeschakeld?
A: Ja. Als de stroom van de controller wordt uitgeschakeld en daarna weer wordt ingeschakeld, blijven uw instellingen behouden.

V: Ik krijg niet genoeg luchtstroom, zelfs niet nadat ik de ventilatorsnelheid op 10 heb ingesteld. Wat kan ik doen?
A: Bochten in de buizen verminderen de CFM-prestaties van uw ventilator. Om de luchtstroom te behouden, kunt u de buizen rechttrekken en zoveel mogelijk bochten verwijderen.

V: Moet ik deze inline buisventilator gebruiken als inlaat- of uitlaatventilator?
A: De CLOUDLINE wordt voornamelijk gebruikt als uitlaatventilator, maar kan ook als inlaatventilator worden gebruikt.
U kunt deze ventilator gebruiken als inlaatventilator als u verse lucht in uw ruimte nodig hebt.

V: Kan ik ventilatoren van verschillende afmetingen op dezelfde controller aansluiten?
A: Raadpleeg de details over het aansluiten van ventilatoren op elkaar.

V: Ik hang mijn ventilator ondersteboven in mijn kweektent, kan ik de plaat van de motorbox draaien?
A: Ja. Gebruik een schroevendraaier om de motorkap los te schroeven. Draai hem naar de gewenste richting en breng de schroeven opnieuw aan.

AC INFINITY-PRODUCTEN

Geavanceerde kweektenten
De CLOUDLAB-serie is een reeks kweektenten die zijn ontworpen om ideale groeiomstandigheden te creëren en de binnenteelt van planten het hele jaar door te vergemakkelijken. Voorzien van 2000D dik Oxford-canvas bekleed met innerlijk diamantpatroon-mylar dat de helderheid van het kweeklicht maximaliseert, en een versterkt frame met een draagvermogen van 150 lb. Inclusief een montageplaat om uw AC Infinity-controller op te installeren.

Koolstoffilter
Het buiskoolstoffilter is ontworpen om geuren en chemicaliën te verwijderen voor kweektenten en hydrocultuurruimtes. Het maakt gebruik van premium kwaliteit Australische houtskool met een groter absorptievermogen en een langere levensduur. Maakt maximale luchtstroom mogelijk als onderdeel van een inlaat- of uitlaatsysteem.

Buizen
De vierlaagse buis wordt gebruikt om de luchtstroom te richten, ontworpen voor ventilatiesystemen in toepassingen zoals HVAC, drogers en kweekruimtes. Het is zeer duurzaam en flexibel en kan overal worden gebruikt, van kleine ruimtes tot grote open ruimtes.
Ontdek de nieuwste innovaties op het gebied van omgevingsbeheersing op acinfinity.com

PRODUCTWAARSCHUWING

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSELS TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

1. Zorg ervoor dat uw stroombron voldoet aan de elektrische vereisten van dit product.
2. Controleer uw lokale voorschriften voor aanvullende veiligheidsmaatregelen die nodig kunnen zijn voor een correcte installatie volgens de voorschriften.
3. Lees alle instructies voordat u dit product installeert en gebruikt.
4. Als u niet bekend bent met of twijfelt over het uitvoeren van de installatie van dit product, vraag dan de diensten van een gekwalificeerde, opgeleide en erkende professional. Onjuiste installatie maakt de garantie van dit product ongeldig.
5. Dit product mag niet worden gebruikt in potentieel gevaarlijke omgevingen, zoals ontvlambare, explosieve, met chemicaliën beladen of natte omgevingen.
6. Producten met kanalen moeten altijd naar buiten worden afgevoerd.
7. Bedek stroomkabels niet met vloerkleden of andere stoffen materialen.
8. Dit product heeft roterende onderdelen. Er moeten veiligheidsmaatregelen worden genomen tijdens de installatie, bediening en het onderhoud van dit product.
9. Steek geen vingers of vreemde voorwerpen in ventilatie- of uitlaatopeningen en laat dit ook niet toe, omdat dit elektrische schokken, brand of schade aan dit product kan veroorzaken. Blokkeer of manipuleer dit product op geen enkele manier terwijl het in werking is.
10. Vertrouw niet op de aan/uit-programmering als enige manier om de stroom van dit product uit te schakelen. Haal de stekker uit het stopcontact voordat u dit product installeert, onderhoudt of verplaatst.
11. Gebruik dit product niet als het snoer beschadigd is, of als het niet goed werkt, is gevallen of op enigerlei wijze beschadigd is.
