Bluetti CHARGER 1 Handleiding

Paklijst

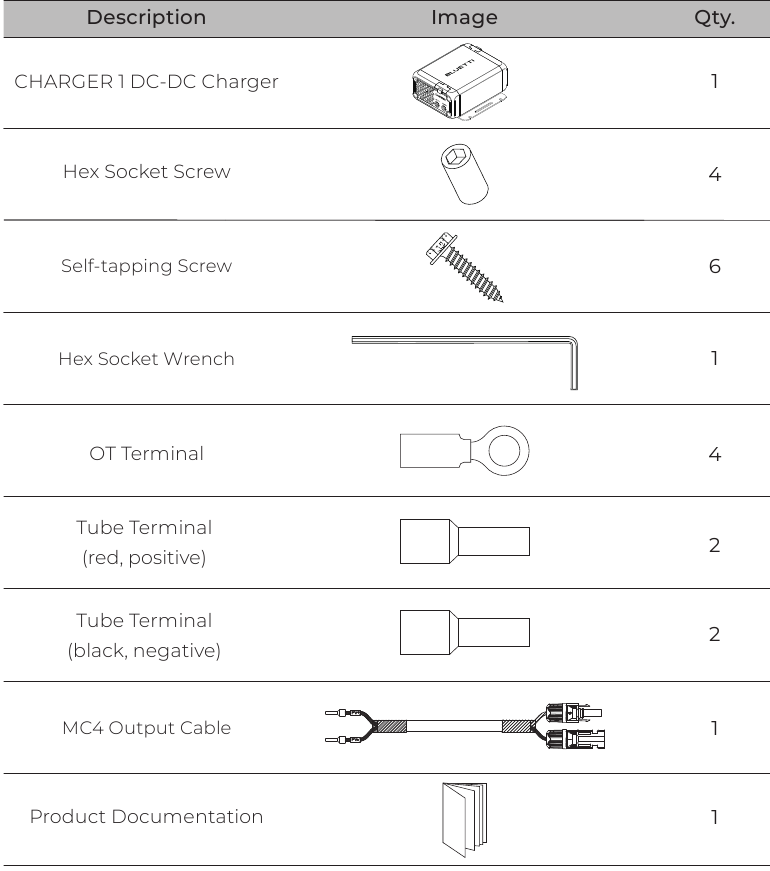

Standaard accessoires

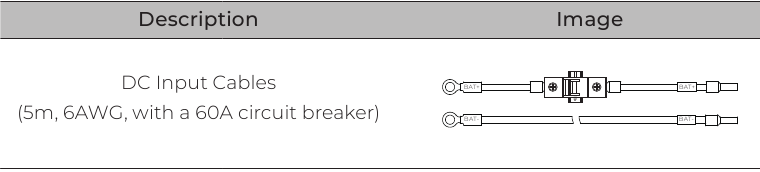

Optionele accessoire

(Verkrijgbaar op de officiële BLUETTI website: https://www.bluettipower.com)

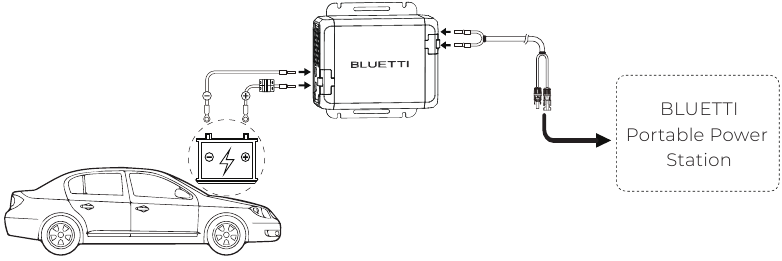

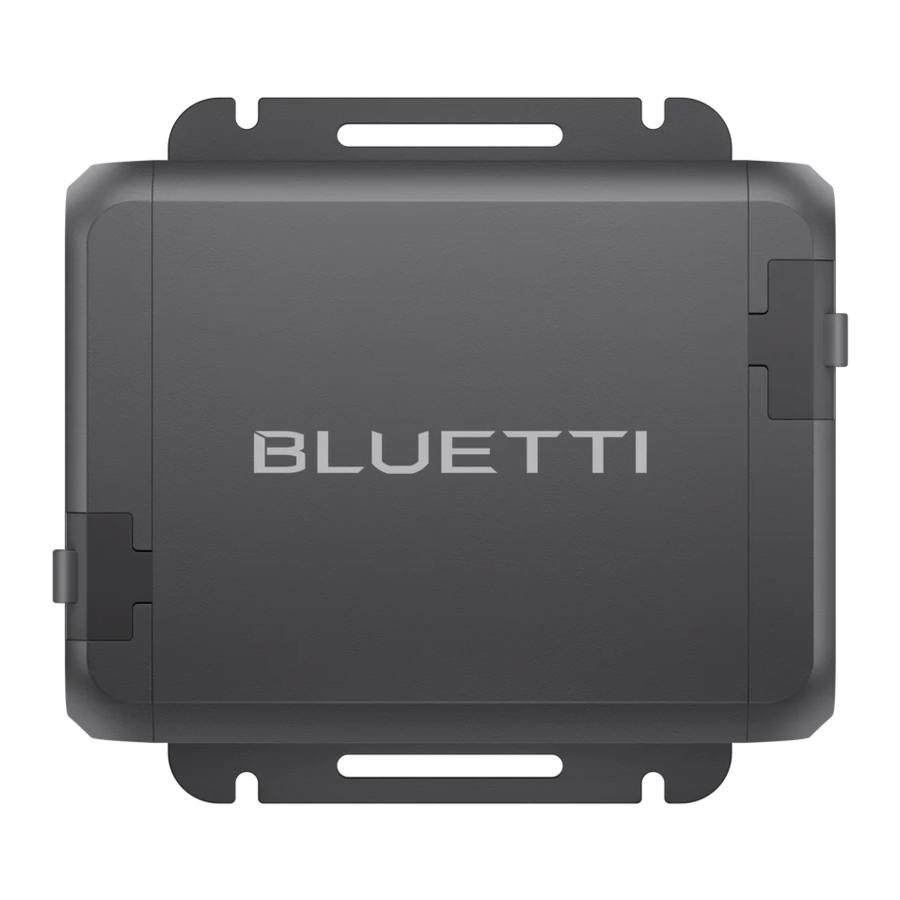

Productintroductie

De CHARGER 1 is jouw go-to voor het snel opladen van BLUETTI draagbare powerstations met behulp van extra stroom van de dynamo van je auto. Hij past perfect in auto's, SUV's en campers en kan je powerstation tot 5 keer sneller opladen dan gewone auto-aansluitingen dankzij de ingebouwde boostermodule. Bovendien detecteert hij op slimme wijze de spanning van je autobatterij om te voorkomen dat deze leegloopt, zodat je nooit zonder stroom komt te zitten tijdens je avonturen.

Let op:

• Sluit geen poorten van CHARGER 1 aan op AC-stopcontacten en vermijd aansluiting op batterijen die hoger zijn dan 32V.
• Gebruik BLUETTI's ingangskabels of koop compatibele kabels en een 60A stroomonderbreker.
• Installeer een 60A stroomonderbreker op de ingangskabel voor de veiligheid.

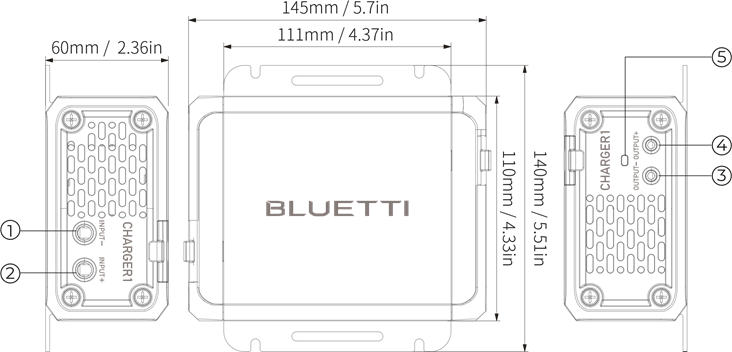

Productoverzicht

Montage

Locatievereisten

Plaats de CHARGER 1 in de cabine of kofferbak van het voertuig in de buurt van het draagbare powerstation.

Kies een droge plaats vrij van andere stoffen en niet gevoelig voor hoge temperaturen.

Monteer de CHARGER 1 horizontaal op een stabiele ondergrond.

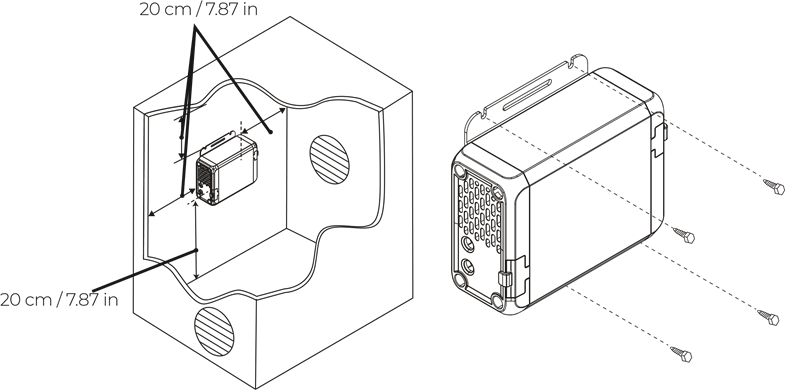

De CHARGER 1 monteren

1. Selecteer een geschikte locatie, waarbij u aan alle zijden van CHARGER 1 minimaal 20 cm vrije ruimte laat.
2. Zet de CHARGER 1 vast met 4 zelftappende schroeven.

Toepassingen

Compatibele BLUETTI draagbare powerstations

De CHARGER 1 is compatibel met BLUETTI draagbare powerstations die worden geleverd met een XT60-, DC7909- of luchtvaartpoort.

Opmerking:

• Neem voor niet-vermelde producten contact op met BLUETTI support voor hulp.
• Als de omgevingstemperatuur hoger is dan 40 °C (104 °F), laadt het product AC300, AC500, EP500 en EP500Pro niet op. Bewaar het op een koelere plaats.
• Wanneer u de AC300, AC500, EP500 of EP500Pro oplaadt, stelt u de DC 1/2 Input Source in op "Others" (Overige) op het scherm van het apparaat.

Let op:
Zorg ervoor dat de uitgangsspanning van CHARGER 1 binnen de specificaties van het powerstation valt.

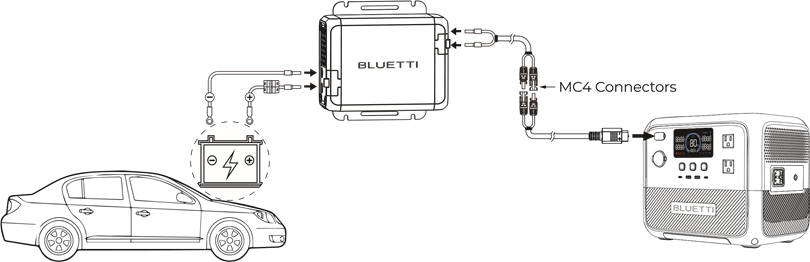

Je oplader bedraden

Voorbereiding

• Zorg ervoor dat het voertuig niet gestart is en dat de batterij in goede staat verkeert.
• Zorg ervoor dat de autobatterij en het powerstation compatibel zijn met CHARGER 1.
• Houd een 2,5 mm zeskantschroevendraaier en de benodigde aansluitkabels bij de hand, zoals hieronder weergegeven.

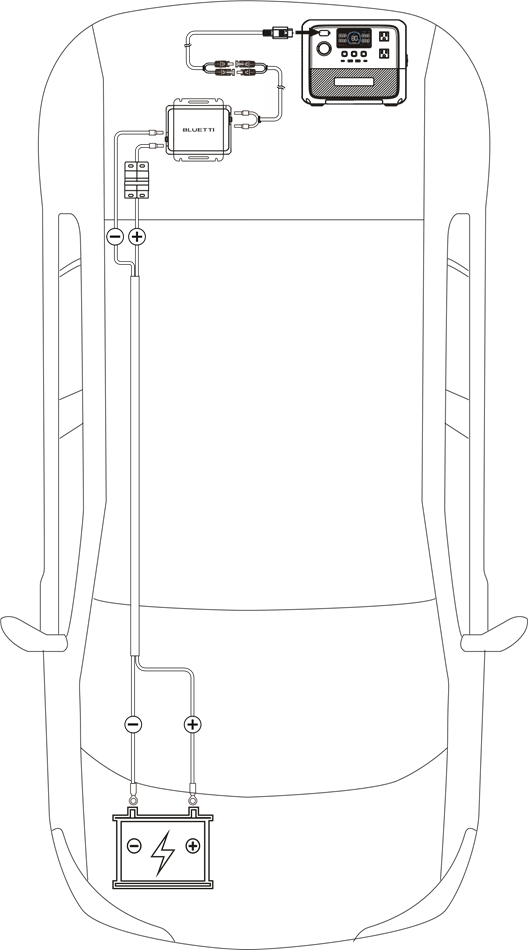

Bedrading en werking

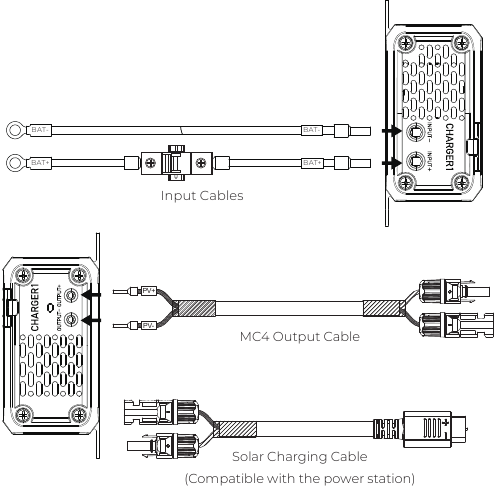

1. Sluit de rode ingangskabel (BAT+) aan op de positieve ingangspoort van CHARGER 1 en de zwarte ingangskabel (BAT-) op de negatieve ingang.
2. Sluit de rode uitgangskabel (PV+) aan op de positieve uitgang van CHARGER 1 en de zwarte uitgangskabel (PV-) op de negatieve uitgang.
3. Sluit de MC4-connectoren van zowel de uitgangskabel als de zonne-oplaadkabel aan.
4. Sluit de OT-aansluiting van de rode ingangskabel aan op de positieve pool van de autobatterij en de OT-aansluiting van de zwarte ingangskabel op de negatieve pool.
5. Draai alle schroeven goed vast en zet de stroomonderbreker aan.
6. Start het voertuig en wacht ongeveer 30 seconden. De statusindicator knippert snel groen, ongeveer 4 keer per seconde. Wanneer de CHARGER 1 succesvol is opgestart, wordt deze continu groen.
7. Sluit de zonne-oplaadkabel aan op het powerstation om op te laden. De indicator knippert één keer per seconde groen.
8. Gebruik de app om de uitgangsspanning van CHARGER 1 aan te passen aan de specificaties van het powerstation.
9. U kunt de oplaadstatus controleren op het display van het powerstation.
10. Wanneer het opladen is voltooid, wordt de indicator continu groen.

Opmerking:

• Vermijd bij het bedraden hoge temperaturen, scherpe randen of wrijvingspunten en zet de kabels stevig vast om slijtage of losse verbindingen te voorkomen.
• Deactiveer CHARGER 1 door het voertuig uit te schakelen of de app te gebruiken voordat u de kabels vervangt.

Specificaties

Indicatorinstructies

Probleemoplossing

FAQ

V1: Tips voor het onderhouden van de CHARGER 1:
A: Om de CHARGER 1 in goede staat te houden:

1. Draai de schroeven regelmatig aan.
2. Houd hem schoon en droog.
3. Zorg voor voldoende ventilatie.

V2: Waarom moet ik het voertuig starten voordat ik CHARGER 1 gebruik?
A: Door het voertuig te starten, zorgt u ervoor dat de accu van de auto voldoende spanning heeft. Dit voorkomt dat de accu leegraakt tijdens het opladen, wat anders de levensduur van de accu zou kunnen verkorten.

V3: Heeft CHARGER 1 invloed op het brandstofverbruik?
A: CHARGER 1 maakt efficiënt gebruik van het overtollige vermogen van de dynamo van de auto voor het energieopslagstation, waardoor het brandstofverbruik wordt geminimaliseerd.

V4: Heeft CHARGER 1 veiligheidsvoorzieningen?
A: Absoluut. CHARGER 1 wordt geleverd met beveiligingen voor omgekeerde polariteit, overstroom, kortsluiting, overspanning en onderspanning.

V5: Waar moet ik de CHARGER 1 in de auto plaatsen?
A: Plaats de CHARGER 1 in de cabine of kofferbak van het voertuig, aangezien de koelventilator bij het opstarten lawaai kan produceren.

V6: Kan CHARGER 1 mijn energieopslagstation beschadigen?
A: Nee. Pas gewoon de outputspanning van CHARGER 1 aan via de app om te voldoen aan de specificaties van uw energieopslagstation voordat u hem aansluit.

V7: Waarom kan ik na het uitschakelen van de motor gedurende een bepaalde tijd geen verbinding maken met de BLUETTI-app via Bluetooth met CHARGER 1?
A: De CHARGER 1 is ontworpen om automatisch uit te schakelen 30 minuten nadat de motor is uitgeschakeld.

Afkortingen

• DC: Gelijkstroom
• PV: Fotovoltaïsch

App-instructies

Scan de QR-code hieronder

of zoek naar "BLUETTI" in de App Store of Google Play om de BLUETTI-app te downloaden:

Raadpleeg voor meer informatie de CHARGER 1 BLUETTI App-gebruikershandleiding.

Veiligheidsinstructies

Lees en begrijp alle instructies in deze handleiding voor gebruik.

Symboolconventies

Deze handleiding gebruikt de volgende symbolen om belangrijke informatie te benadrukken:

Symbool	Categorie	Beschrijving
	Gevaar / Let op	Het duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Opmerking	Het duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, aanzienlijke schade aan eigendommen en het milieu kan veroorzaken.

Lees deze handleiding voor instructies over het juiste gebruik en veiligheidsinformatie voor het product. De hierin verstrekte veiligheidsinstructies zijn bedoeld ter illustratie en omvatten, maar zijn niet beperkt tot, de instructies die in deze handleiding worden vermeld. De daadwerkelijke bediening moet voldoen aan alle toepasselijke veiligheidsnormen. Als u vragen hebt, kunt u contact opnemen met de BLUETTI-ondersteuning of uw lokale BLUETTI-dealers.

Verklaring

Om een veilige werking te garanderen, is het cruciaal om het volgende in acht te nemen en na te leven:

• Bedien of bewaar het product altijd in de omstandigheden die in deze handleiding worden gespecificeerd.
• De omgevingsomstandigheden moeten voldoen aan de vereisten in de relevante internationale, nationale of regionale normen.
• Vermijd ongeoorloofde demontage, vervanging van onderdelen of wijziging van softwarecodes.
• Bewaar deze handleiding zorgvuldig voor toekomstig gebruik.
• Lees alle instructies en waarschuwingen op de CHARGER 1, de autobatterij en de draagbare BLUETTI-producten, en hun respectieve gebruikershandleidingen.
• Gebruik een standaard 12V- of 24V-autobatterij, of twee 12V-batterijen die in serie zijn geschakeld.
• Zorg ervoor dat de uitgangsspanning van het product binnen de DC-ingangsspanning van het draagbare powerstation valt.

BLUETTI is niet aansprakelijk voor de volgende omstandigheden:

• Schade als gevolg van overmacht, zoals aardbevingen, branden, stormen, overstromingen of modderstromen.
• Schade opgelopen tijdens het eigen transport van de klant.
• Schade als gevolg van inadequate opslagomstandigheden zoals gespecificeerd in de handleiding.
• Schade veroorzaakt door nalatigheid of onjuiste bediening door de klant.
• Schade veroorzaakt door opzettelijke handelingen van de klant.
• Schade veroorzaakt door misbruik dat niet in overeenstemming is met de instructies in deze handleiding.
• Schade veroorzaakt door derden, inclusief maar niet beperkt tot onjuiste verzending, gebruik en installatie die niet in overeenstemming zijn met de instructies in deze handleiding.
• Schade of negatieve gevolgen veroorzaakt door aanpassingen, wijzigingen of verwijdering van etiketten in strijd met deze handleiding.
• Schade of negatieve gevolgen als gevolg van het gebruik van stroombronnen die niet in deze handleiding worden gespecificeerd, of van het gebruik van dit product om niet-BLUETTI draagbare producten van stroom te voorzien.
• Incidenten met betrekking tot persoonlijke veiligheid, brand, storingen in apparatuur of andere nadelige gevolgen, als gevolg van het gebruik van dit product met stroomafhankelijke apparatuur in kritieke sectoren zoals atoomenergie, energie, luchtvaart, medische en andere domeinen waar veiligheid van het grootste belang is.

Algemene vereisten

INSTRUCTIES MET BETREKKING TOT HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF PERSOONLIJK LETSEL BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

• Schakel altijd het voertuig uit voordat u met elektrische werkzaamheden begint.
• Reinig het product niet met water.
• Demonteer het product niet zelf.
• Houd het product uit de buurt van warmtebronnen en hoge temperaturen.
• Gebruik het product niet in een omgeving met vuur, explosieve gassen of rook.
• Bewaar het product niet met ontvlambare vloeistoffen, gassen of explosieve materialen.
• Gebruik het product niet in een omgeving met zoute nevel of een hoge luchtvochtigheid.
• Steek geen vreemde voorwerpen in de poorten en ventilatieopeningen van het product.
• Steek geen vingers of handen in het product.
• Maak geen contact met metalen gereedschappen of voorwerpen terwijl het product in werking is.
• Zorg ervoor dat het product volledig droog is voor gebruik.
• Gebruik het product in een heldere, schone en goed geventileerde ruimte.
• Probeer niet om het product te installeren of andere handelingen uit te voeren door iemand anders dan bevoegd personeel. Als het vervangen van onderdelen noodzakelijk is, vraag dan hulp aan gekwalificeerd technisch ondersteunend personeel.
• Gebruik het product niet met een beschadigd snoer, stekker of uitgangskabel.
• Om het risico op schade aan de stekker en het snoer te verminderen, trekt u aan de stekker in plaats van aan het snoer wanneer u het product loskoppelt.
• Schakel de stroomonderbreker onmiddellijk uit in geval van een storing.
• Inspecteer het product en de accessoires ervan regelmatig op schade of slijtage. Als de behuizing van het product is gebarsten, gebruik het dan niet en neem contact op met de BLUETTI-ondersteuning of uw lokale BLUETTI-dealers.
• Houd kinderen, huisdieren, insecten en andere dieren buiten het bereik van het product.
• Dit product is uitsluitend ontworpen voor gebruik met IT/AV-producten.
• Draag een veiligheidsbril en beschermende handschoenen bij het bedraden en installeren.

Bedieningsvereisten

• Zorg ervoor dat alle schroeven goed zijn vastgedraaid.
• Zorg ervoor dat u de juiste plus- en minpool aan elkaar koppelt.
• Installeer het product voordat u het voertuig start.
• Sluit eerst de ingangskabels aan op het product en vervolgens op de autobatterij.
• Zorg ervoor dat het product stevig is geïnstalleerd voor gebruik.
• Volg de gebruikershandleiding van het draagbare powerstation voor richtlijnen over gebruik en opslag bij het voeden ervan.
