PUMP'IN TANK handleiding

INLEIDING

Dit apparaat is ontworpen om banden van auto's, bestelwagens, fietsen, motorfietsen en tuintractoren op te pompen, evenals alle soorten ballen.
Het kan ook grote hoeveelheden lucht oppompen: opblaasboten, kano's, opblaasbare zwembaden, opblaasartikelen, maar geen opblaasbare peddels waarvoor specifieke tips nodig zijn.
Het is niet ontworpen om banden van grote vrachtwagens of landbouwtractoren op te pompen.
De luchtreserve maakt een autonomie mogelijk zonder energiebron, met een capaciteit van 6L, genoeg om banden van voertuigen op afstand bij te vullen.
Lees voor gebruik van de minicompressor de gebruikershandleiding zorgvuldig door!
De bedieningshandleiding moet permanent bij de minicompressor worden bewaard.
Oneigenlijk gebruik van het product kan leiden tot materiële schade of letsel bij de gebruiker.

SYMBOLEN

	Lees en volg de bedienings- en veiligheidsinstructies voordat u met dit elektrische gereedschap gaat werken.
	Draag oorkappen. Dit lawaai kan gehoorbeschadiging veroorzaken.
	Pas op voor elektrische spanning!
	Pas op voor hete onderdelen!
	Waarschuwing! Automatische start.
	Open de kraan niet voordat de luchtslang is aangesloten.

TECHNISCHE SPECIFICATIES

Nominale spanning: 230V – 50Hz
Nominaal vermogen: 1200W
Omwentelingen: 3450 T/min
Aanzuigcapaciteit: 180L/min
Beschermingsklasse: IP20
Tankinhoud: 6L
Gewicht: 7.6Kg
Maximale druk: 8 bar.
Bedrijfstemperatuur: 5°c - 40°c
Geluidsvermogensniveau Lwa: 97 dB (A)
Geluidsdrukniveau 85 dB (A)
Type smering: olievrij

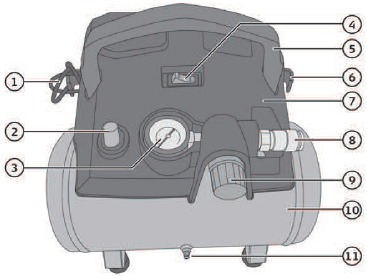

OVERZICHT

1. Stroomkabel
2. Veiligheidsventiel
3. Drukmeter
4. Aan/uit-schakelaar
5. Handvat
6. Snoerhouder (aan elke kant)
7. Motorhuis
8. Luchtaansluiting
9. Drukregelaar
10. Luchttank
11. Aftapkraan

HANDLEIDING

Inspecteer voor elk gebruik de algemene staat van de luchtcompressor.

De compressor voorbereiden

Zorg er altijd voor dat de aan/uit-schakelaar (2) van de compressor in de 0FF-stand staat en dat het netsnoer is losgekoppeld
Voorbereiden voor gebruik
Opmerking: verwijder de stekker uit het stopcontact voordat u afstellingen, onderhoud of reparaties uitvoert.
Naast pneumatisch gereedschap kan uw compressor worden aangesloten op verschillende accessoires die geschikt zijn om te blazen, wassen en spuiten. Raadpleeg de instructies die bij elk accessoire worden geleverd voor technische specificaties en gedetailleerde instructies. Zodra de accessoires zijn aangesloten, is de compressor klaar voor gebruik.

• Indien nog niet gemonteerd, plaats en draai een connector (4) in de luchtaansluiting. Een kleine hoeveelheid PTFE-tape kan nodig zijn op de schroefdraad om luchtlekken te voorkomen.

• Open de luchtdrukregelaar (3) volledig.

• Zet de compressor aan door de schakelaar (2) in de "ON"-stand te zetten.

• Laat de compressor 30 minuten draaien en laat de druk ontsnappen.
• Draai de regelaarknop volledig tegen de klok in, zodat de druk kan opbouwen. Zodra de maximale druk is bereikt, stopt de machine automatisch.
• Zet de compressor uit door de schakelaar (2) in de 'OFF'-stand te zetten en open de regelklep zodat de lucht kan ontsnappen.

Vocht in perslucht
Wanneer de luchtvochtigheid hoog is of wanneer een compressor langdurig continu in gebruik is, zal dit vocht zich in de tank verzamelen. Bij gebruik van een puntspuitpistool of zandstraalpistool wordt dit water van de tank via de slang naar buiten gevoerd en komt het als druppels vermengd met het spuitmateriaal uit het pistool.

Deze condensatie veroorzaakt watervlekken bij puntwerk, vooral bij het spuiten van andere dan watergedragen punten. Bij zandstralen zorgt het ervoor dat het zand gaat klonteren en het pistool verstopt, waardoor het ondoeltreffend wordt. Een filter in de luchtleiding, zo dicht mogelijk bij het pistool geplaatst, helpt dit vocht te elimineren.

Condensaat
Het condensaat moet na elk gebruik worden afgevoerd door de aftapkraan (onderaan de druktank) te openen.
Om dit te doen, draait u de tankaftapkraan langzaam en voorzichtig los (niet meer dan één slag) totdat de perslucht en condensatie uit de tanks beginnen te komen. Geef voldoende tijd om alle lucht en condensatie uit de tanks te laten lopen. Draai vervolgens de aftapkraan stevig vast.

Veiligheidsventiel
Het veiligheidsventiel is ingesteld op de maximaal toelaatbare druk van de druktank. Het is niet toegestaan het veiligheidsventiel af te stellen of de afdichting ervan te verwijderen.

Reiniging van het inlaatfilter

• Het koperen filter beschermt tegen het binnendringen van vreemde voorwerpen en stof.
• Het is noodzakelijk om dit filter te reinigen of te vervangen als de prestaties afnemen of uiterlijk na 100 bedrijfsuren.
• Kleine stofafzettingen kunnen worden gereinigd met een borstel of een luchtpistool.
• Als er veel vuil is, laat het filter dan drie minuten in benzine weken en maak het voorzichtig schoon. Blaas het vervolgens droog.

Instelling van de drukschakelaar
De drukschakelaar is in de fabriek ingesteld.
De inschakeldruk is ca. 6 bar. De uitschakeldruk is 8 bar.

Veiligheidsventiel

VERWIJDER OF PROBEER HET VEILIGHEIDSVENTIEL NIET AF TE STELLEN!
Dit ventiel (6) moet af en toe onder druk worden gecontroleerd door het ventiel met de hand te draaien. Als er lucht lekt nadat het ventiel is losgelaten, of het ventiel vastzit, MOET het worden vervangen.

Thermische overbelastingsbeveiliging

DEZE COMPRESSOR IS UITGERUST MET EEN AUTOMATISCHE THERMISCHE OVERBELASTINGSBEVEILIGING DIE DE MOTOR UITSCHAKELT ALS DEZE OVERVERHIT RAAKT.
Als de thermische overbelastingsbeveiliging de motor regelmatig stopt, let dan op de volgende redenen.

• Lage spanning.
• Verstopt luchtfilter.
• Gebrek aan goede ventilatie.

ALS DE THERMISCHE OVERBELASTINGSBEVEILIGING IS GEACTIVEERD, MOET DE MOTOR AFKOELEN VOORDAT HET OPSTARTEN MOGELIJK IS. DE MOTOR START AUTOMATISCH ZONDER WAARSCHUWING OPNIEUW ALS DE STEKKER IN HET STOPCONTACT BLIJFT ZITTEN EN DE EENHEID IS INGESCHAKELD.

PROBLEEMOPLOSSING

Reparatie

Alleen een geautoriseerde reparateur kan uw apparaat repareren, anders vervalt de garantie en kan de fabrikant niet aansprakelijk worden gesteld in geval van problemen.

VEILIGHEIDSMAATREGELEN

Voor gebruik

• Controleer of het apparaat niet beschadigd is.
  Als u merkt dat de minicompressor defect is: elektrische draden, behuizing van de minicompressor, luchttank, mag het product niet meer worden gebruikt en moet het worden verzorgd door een professionele reparateur of worden weggegooid en gerecycled.
• Controleer of de bewegende delen allemaal goed werken.
• Het apparaat is niet gebouwd om intensief te worden gebruikt (commercieel of ambachtelijk gebruik).

Tijdens gebruik

• Laat het apparaat niet onbeheerd aangesloten.
• Alleen mensen die voldoende volwassen zijn en zich bewust zijn van de risico's die aan het gebruik zijn verbonden, zijn bevoegd om het te gebruiken.
• Plaats de compressor niet op of in de buurt van directe warmtebronnen en stel hem niet bloot aan direct zonlicht.
• Gebruik de compressor niet in of in de buurt van een ontvlambare en / of explosieve omgeving.
• Gebruik het apparaat niet in een corrosieve omgeving, houd het uit de buurt van elke vonkbron.
• De machine moet op een vlakke ondergrond werken.
• Niet gebruiken in een vochtige omgeving of in de regen, er kan elektrocutie optreden!
• Vermijd het gebruik van verlengsnoeren die te lang zijn en een spanningsval veroorzaken.
• Buig of blokkeer de slang niet tijdens het gebruik van de minicompressor.
• Houd de kabel uit de buurt van hitte, olie of scherpe randen.
• De compressor is ontworpen om te werken over een bereik van + 5°C tot + 40°C. Bij lage temperatuur kan de motor moeite hebben met starten. Als het te warm is, bestaat er risico op oververhitting.
• Het apparaat mag alleen binnenshuis worden gebruikt, op een schone en droge plaats.
• Houd het apparaat buiten het bereik van kinderen.
• Houd kinderen uit de buurt van verpakkingsmaterialen en meegeleverde tips en accessoires: risico op verstikking of inslikken.
• Het apparaat genereert een magnetisch veld dat medische apparaten (pacemaker...) kan storen, gebruik het apparaat niet voor de betrokken personen.
• Gebruik een veiligheidsbril!
• Gebruik gehoorbescherming!

Na gebruik

• Laat het apparaat na gebruik afkoelen, er is risico op verbranding.
• Koppel onmiddellijk de stroomtoevoer los, zodat het product niet per ongeluk of door anderen kan worden gebruikt.
• Elke reiniging van het apparaat, demontage, onderhoud, moet losgekoppeld worden gedaan.
• De minicompressor is niet waterdicht, dompel hem niet onder en was hem niet met veel water. Reinig met een licht vochtige doek en bewaar op een droge plaats.
• Gebruik geen reinigingsmiddelen.
• De minicompressor bevat geen onderdelen waarvan onderhoud of vervanging door de gebruiker kan worden uitgevoerd.
• Demonteer of probeer nooit onderdelen te vervangen.
• Houd het apparaat buiten het bereik van kinderen.

De fabrikant kan niet verantwoordelijk worden gehouden in geval van:

• Verkeerde behandeling.
• Het niet naleven van veiligheidsvoorschriften.
• Reparatiewerkzaamheden die worden uitgevoerd door een onbevoegde derde partij.
• Slecht gebruik
• Gebruik van de machine voor andere doeleinden dan die beschreven in deze handleiding.

Service

De after-sales service van de onderdelen wordt verzorgd door PROakcess sarl, 5 rue de l'innovation, BE-7503 Froyennes.
