Navitel R600 Handleiding
Inhoud

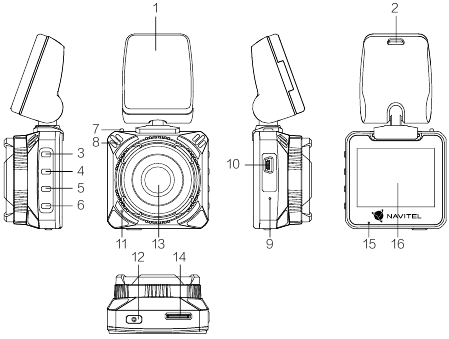

Apparaatindeling
- Zelfklevende houder (3M-sticker)
- Mini-USB-poort voor opladen
- Menu
- Omhoog
- Omlaag
- OK
- Houdervergrendeling
- Luidspreker
- Reset
- Mini-USB-poort
- Microfoon
- Aan/uit
- Camera
- MicroSD-sleuf
- LED-indicator
- Display
Specificaties
| Processor | NOVATEK NT96650 |
| Display | 2", 960×240, TN |
| Camera | SONY CMOS 323 |
| Opnameformaat | MOV |
| Videoresolutie | 1920×1080, 30 fps |
| Afbeeldingsformaat | JPG |
| Afbeeldingsresolutie | 12 MP |
| Kijkhoek | 170° |
| Opslag | MicroSD-kaart |
| Capaciteit microSD-kaart | Max. 256 GB |
| USB | mini-USB |
| Batterij | 180 mAh × 2 |
| Voeding | 5 V, 1,5 А |
| Frequentie | 50/60 Hz |
| Microfoon/luidspreker | Ja |
| Taal | Tsjechisch, Engels, Frans, Duits, Pools, Russisch, Slowaaks, Spaans |
Let op: de specificaties kunnen veranderen als gevolg van upgrades.
Installatie
- Plaats de microSD-kaart in de DVR. Gebruik een snelle SD-kaart (Class10 of hoger); de capaciteit moet tussen 8-256 GB liggen.
![waarschuwing]()
Om storingen aan de DVR en/of SD-kaart te voorkomen, mag u de SD-kaart niet plaatsen en verwijderen tijdens de werking van de DVR.![waarschuwing]()
Voordat u een microSD-kaart gebruikt, formatteert u deze in de DVR om datafouten te voorkomen. Om de SD-kaart te formatteren, selecteert u in de Menu-modus Format SD-card (SD-kaart formatteren) en bevestigt u dit.
- Bevestig het apparaat met de houder aan de voorruit.
- Sluit de autolader aan op de sigarettenaansteker.
- Sluit de autolader aan op de DVR (mini-USB).
- Pas de camerapositie aan.
- Schakel de stroom in; controleer of het apparaat correct is geïnstalleerd. Als het apparaat correct is geïnstalleerd, brandt de indicator rood; het apparaat start op en begint met opnemen (aangegeven door een knipperend blauw licht).
Om storingen aan de DVR en/of SD-kaart te voorkomen, mag u de SD-kaart niet plaatsen en verwijderen tijdens de werking van de DVR.Knoppen
| Knop | Functies |
| Power | Houd 3 seconden ingedrukt om het apparaat in/uit te schakelen. Druk op om het scherm aan/uit te zetten. |
| Menu | Druk op om de Menu-modus te openen. Druk in het menu op om een menu of lijst met functies te verlaten. |
| Up/Down | Druk in de opnamemodus op Up (Omhoog) om de microfoon in/uit te schakelen. Druk in de opnamemodus (REC) op Down (Omlaag) om een bestand te vergrendelen (een beveiligd bestand kan niet worden verwijderd of overschreven). Druk in de vastlegmodus op om in/uit te zoomen. Druk in de video-/fotomodus op om het vorige/volgende bestand te selecteren. Druk in het menu op om het vorige/volgende menu-item te selecteren. |
| ОК | Druk in de opnamemodus (STBY) op om de opname te starten; druk nogmaals om de opname te stoppen. Druk in de vastlegmodus op om een foto te maken. Druk in de videomodus op om een bestand te selecteren of om de video te pauzeren/hervatten. Druk in de fotomodus op om een bestand te selecteren. Druk in het menu op om een menu-item te selecteren. |
| Reset | Als het apparaat niet reageert, drukt u op om te resetten. |
Let op: de ingebouwde batterij is alleen ontworpen voor het opnemen van een noodsituatie in de parkeermodus en het correct uitschakelen van het apparaat wanneer de stroom is uitgeschakeld; voor de volledige werking van het apparaat in elke modus is een constante stroomaansluiting vereist.
NAVITEL s.r.o. verklaart hierbij dat het apparaat NAVITEL R600 compatibel is met de Europese richtlijn EMC 2014/30/EU. De volledige tekst van de Conformiteitsverklaring is beschikbaar op het volgende internetadres:
www.navitel.cz/en/declaration_of_conformity/r600
Apparaatfuncties
| Format SD-card | Het formatteren van een microSD-kaart in de DVR is noodzakelijk voor de correcte werking van het apparaat. Voordat u een microSD-kaart gebruikt of in geval van een datafout, dient u de microSD-kaart te formatteren. Om de SD-kaart te formatteren, selecteert u in de Menu-modus Format SD-card (SD-kaart formatteren) en bevestigt u dit. |
| Record | Sluit het apparaat aan op een externe voeding en het begint automatisch met opnemen (aangegeven door het knipperende blauwe licht). Druk op de OK button (OK-knop) om de opname te stoppen (het blauwe licht wordt constant). Druk nogmaals op OK om een andere video op te nemen. Elke video wordt automatisch opgeslagen. |
| Capture | Druk in de vastlegmodus op de OK button (OK-knop) om een foto te maken (deze wordt automatisch opgeslagen). |
| Video | Druk in de videomodus op de Up (Omhoog)- en Down (Omlaag)-buttons om een bestand te selecteren; druk op de OK button (OK-knop) om een bestand af te spelen. Druk tijdens het afspelen op OK om te pauzeren/hervatten; druk op de Up (Omhoog)- en Down (Omlaag)-toetsen om snel vooruit/achteruit te spoelen. |
| Photo | Druk in de fotomodus op de Up (Omhoog)- en Down (Omlaag)-buttons om een bestand te selecteren; druk op de OK button (OK-knop) om een bestand af te spelen. |
| Record audio | Neem video op met of zonder geluid. |
| Lock file | Druk in de opnamemodus (REC) op Down (Omlaag) om de huidige opname te beveiligen. Er verschijnt een sleutelsymbool in het midden bovenaan het scherm. Selecteer in de video-/fotomodus een bestand, druk op Menu en selecteer Protect (Beveiligen), vervolgens Lock Current (Huidige vergrendelen) of Lock All (Alles vergrendelen). Beveiligde bestanden kunnen niet worden verwijderd of overschreven. Selecteer Unlock Current (Huidige ontgrendelen)/Unlock All (Alles ontgrendelen) om de beveiliging te verwijderen. |
| Loop recording | Met deze functie kunt u een video opslaan als een set bestanden die zijn opgegeven in het duurmenu. Als de geheugenkaart vol is, worden de onbeveiligde bestanden overschreven in de volgorde waarin ze zijn gemaakt. |
| G-sensor | Als het voertuig door iets wordt geraakt, vergrendelt de DVR automatisch de huidige video. |
| Parking monitor | Als er in de uitgeschakelde toestand trillingen worden gedetecteerd, schakelt het apparaat automatisch in en begint het met opnemen. Het bestand wordt beveiligd (vergrendeld). Als er meer dan 60 seconden niets gebeurt, wordt het apparaat uitgeschakeld. |
| Battery | Het rode lampje brandt wanneer het apparaat is aangesloten op een externe voeding; naarmate de batterij wordt opgeladen, zal het rode lampje geleidelijk dimmen; als het rode lampje uitgaat, betekent dit dat de batterij vol is. |
| LCD OFF | Het apparaat kan het scherm automatisch uitschakelen om het stroomverbruik te verminderen; het tijdsinterval kan worden ingesteld in het menu Screen Saver (Screensaver). |
Voorzorgsmaatregelen
- Gebruik alleen de originele laderadapter. Het gebruik van een andere adapter kan de batterij van het apparaat negatief beïnvloeden. Gebruik alleen accessoires die door de fabrikant zijn goedgekeurd.
- Toegestane omgevingstemperatuur in de werkmodus: 0 tot +35 °С. Opslagtemperatuur: +5 tot +45 °С. Relatieve vochtigheid: 5% tot 90% zonder condensatie (25 °С).
- Plaats het apparaat uit de buurt van vuurbronnen om explosie of brand te voorkomen.
- Stel het apparaat niet bloot aan fysieke schokken.
- Vermijd contact van het apparaat met bronnen van elektromagnetische straling.
- Houd de lens schoon. Gebruik geen chemicaliën of reinigingsmiddelen om het product schoon te maken; schakel het apparaat altijd uit voordat u het schoonmaakt.
- Volg strikt de wetten en regelgeving van de regio waar het apparaat wordt gebruikt. Dit apparaat mag niet worden gebruikt voor illegale doeleinden.
- Demonteer of repareer het apparaat niet zelf. Neem in geval van een defect aan het apparaat contact op met het servicecentrum.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Navitel R600 Handleiding
