Minelab CTX 3030 Handleiding

Inleiding

Metaaldetectie is een fascinerende en lonende activiteit waar veel mensen over de hele wereld van genieten. Met uw CTX 3030 wordt u een van de vele succesvolle detectoristen die hun passie voor het buitenleven combineren met de opwinding van het regelmatig ontdekken van waardevolle munten, relikwieën, goud en sieraden.
De CTX 3030 is Minelab's meest geavanceerde, hoogwaardige SCHAT detector en zal meer schatten vinden tussen het afval dan elke andere detector. Het bevat geïntegreerde GPS-functies, draadloze audio-opties en de meest geavanceerde doeldiscriminatie die beschikbaar is in een slank, stevig en waterdicht ontwerp.
Met de CTX 3030 en de XChange 2 PC-toepassing kunt u detectorinstellingen en GPS-gegevens, zoals FindPoints (vindlocaties) en GeoHunts (hele zoektochten), downloaden, uploaden, bewerken en opslaan met behulp van uw Personal Computer (PC).
De CTX 3030 lokaliseert waardevolle metalen voorwerpen in verschillende gemineraliseerde bodemomstandigheden, waaronder extreem zoute grond, zeewater, nat strandzand en sterk magnetische grondomstandigheden. Dankzij de veelzijdige functies kunt u uw CTX 3030 eenvoudig aanpassen aan uw specifieke eisen.
Deze Snelstartgids legt de montage van de detector, het opladen van de batterij en de basisfuncties uit die nodig zijn om zonder veel gedoe te gaan detecteren. Om de beste resultaten met uw CTX 3030 te bereiken, raden wij u aan deze gids en de uitgebreide gebruiksaanwijzing op de meegeleverde cd te lezen.
Minelab wenst u veel succes met uw CTX 3030 en het ervaren van The Future of Discovery.
Artikelnummer: 4901-0105

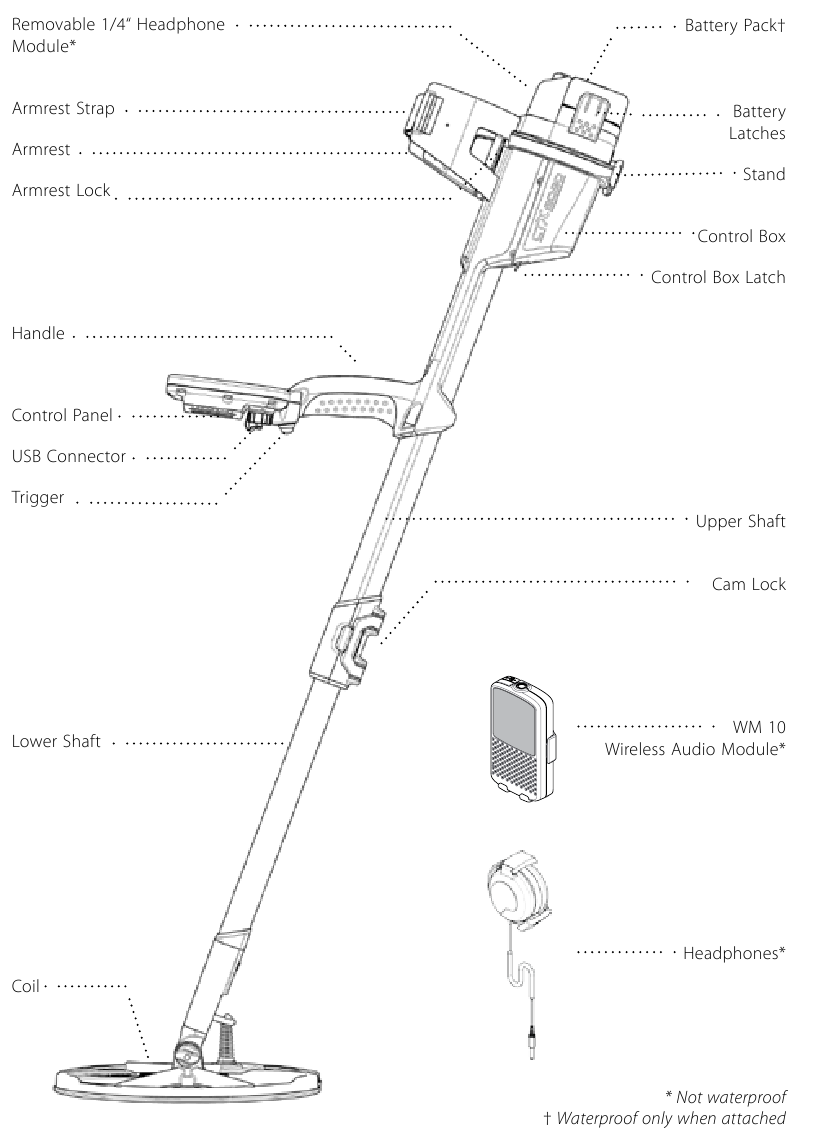

Belangrijkste onderdelen van de detector

Montage

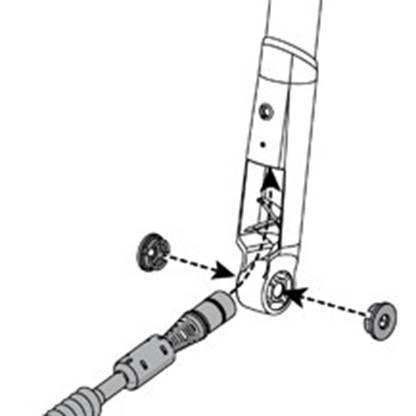

Spoel aan de onderste schacht bevestigen

1. Steek de twee rubberen ringen in de gaten aan weerszijden van de onderste schacht.

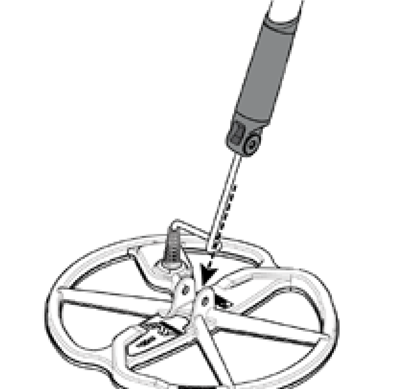

2. Voer de spoelkabel door de binnenkant van de onderste schacht.

3. Plaats de spoel op een vlakke ondergrond en schuif de onderste schacht in de beugel bovenop de spoel. Zorg ervoor dat de open kant van de onderste schacht naar de achterkant van de spoel is gericht.

4. Steek de bout door de onderste schacht en de beugel. Maak vast met de meegeleverde moer.

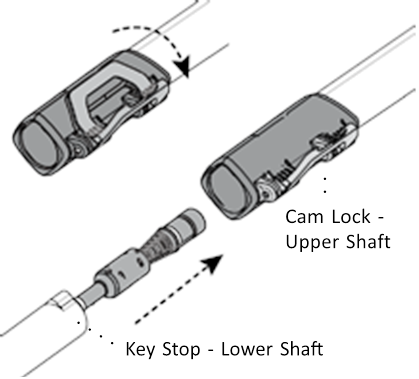

Onderste schacht aan de bovenste schacht bevestigen

1. Maak de nokvergrendeling op de bovenste schacht los door de hendel van de schacht weg te trekken.

2. De onderste schacht kan slechts in één richting in de bovenste schacht worden gestoken. Zorg ervoor dat de sleutelstop op de onderste schacht is uitgelijnd met de bovenste schacht.
3. Schuif de onderste schacht in de bovenste schacht totdat de spoelkabel en de sleutelstop bovenaan verschijnen.
4. Draai de bovenste schacht 90° zodat het bedieningspaneel naar boven wijst.

5. Vergrendel de nokvergrendeling door de hendel naar de schacht te duwen

KNELPUNTEN - BEDIENINGSKAST. Wees voorzichtig bij het schuiven van de bedieningskast op het chassis en bij het bedienen van de vergrendeling van de bedieningskast.

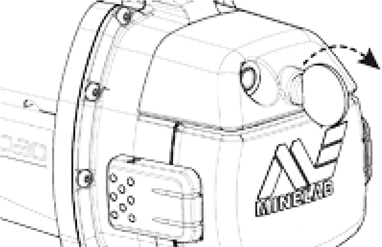

Bedieningskast bevestigen

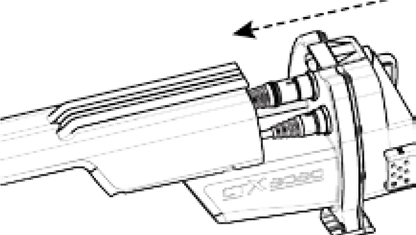

1. Schuif de bedieningskast gedeeltelijk op de bovenste schacht. Wanneer deze halverwege is, klikt deze op zijn plaats om de bedieningskast vast te houden terwijl de connectoren worden gemonteerd. Bevestig de spoel- en bedieningspaneelkabels op hun respectieve connectoren en draai de borgringen stevig vast.

2. Schuif de bedieningskast verder langs de bovenste schacht totdat deze op zijn plaats vergrendelt.
3. Plaats de batterijpack op de bedieningskast en sluit de vergrendelingen om deze op zijn plaats te bevestigen.
4. Plaats de hoofdtelefoonmodule op de bedieningskast. Gebruik een schroevendraaier of munt om de bout voorzichtig vast te draaien en pas op dat u de schroefdraad niet beschadigt door deze te strak aan te draaien.


OPMERKING
De hoofdtelefoonmodule is NIET waterdicht. Raadpleeg de CTX 3030 handleiding voor meer informatie over het gebruik van de waterdichte hoofdtelefoon.

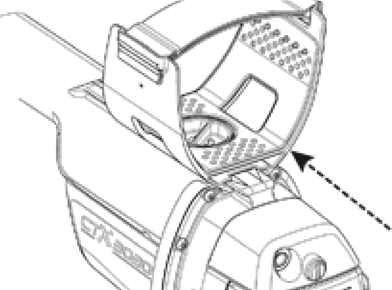

Armsteun bevestigen

1. Draai de armsteunvergrendeling linksom totdat deze volledig open is.

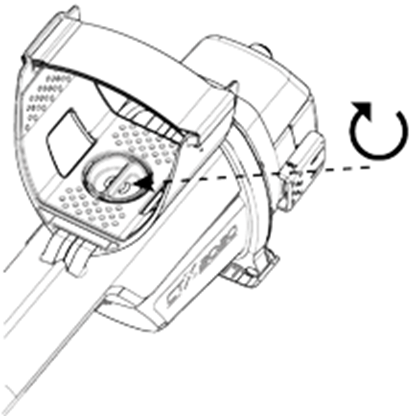

2. Schuif de armsteun op de rail bovenop het chassis. Zorg ervoor dat de hellende zijden van de armsteun naar het bedieningspaneel zijn gericht.

3. Houd de detector vast alsof u aan het detecteren bent en schuif de armsteun langs de rail totdat deze net onder uw elleboog is gepositioneerd.
4. Haal uw arm uit de armsteun en draai de armsteunvergrendeling met de klok mee om deze in de juiste positie te vergrendelen.


Armsteunriem aanpassen

1. Maak de armsteunriem los door de bovenrand op te tillen.
2. Maak de riem vast totdat uw arm stevig in de armsteun zit en maak vast.
   OPMERKING
   Om een kleinere arm te passen, kan de riem ondersteboven worden gemonteerd en drie keer door de armsteun worden geleid.

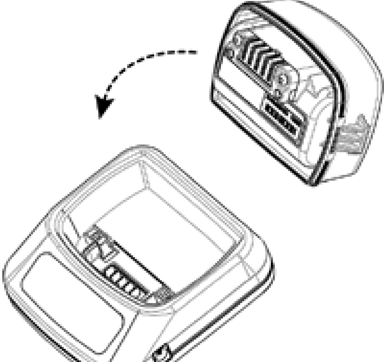

Li-Ion batterijpack opladen met BC 10 batterijlader

1. Plaats het Li-Ion batterijpack in de lader en zorg ervoor dat de pinnen op elkaar aansluiten.

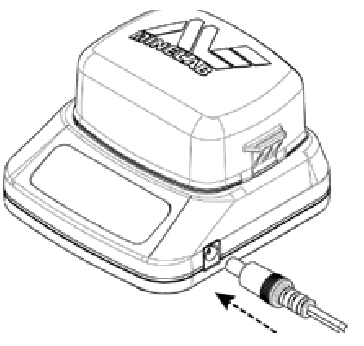

2. Steek de connector van de stekker (of autolader) in de aansluiting op de lader.


3. Steek het andere uiteinde van de kabel in het stopcontact (of de auto-aansluiting) en zet de schakelaar aan. Laat het apparaat opladen. Het groene indicatielampje stopt met knipperen wanneer de batterij volledig is opgeladen (maximaal 4 uur).

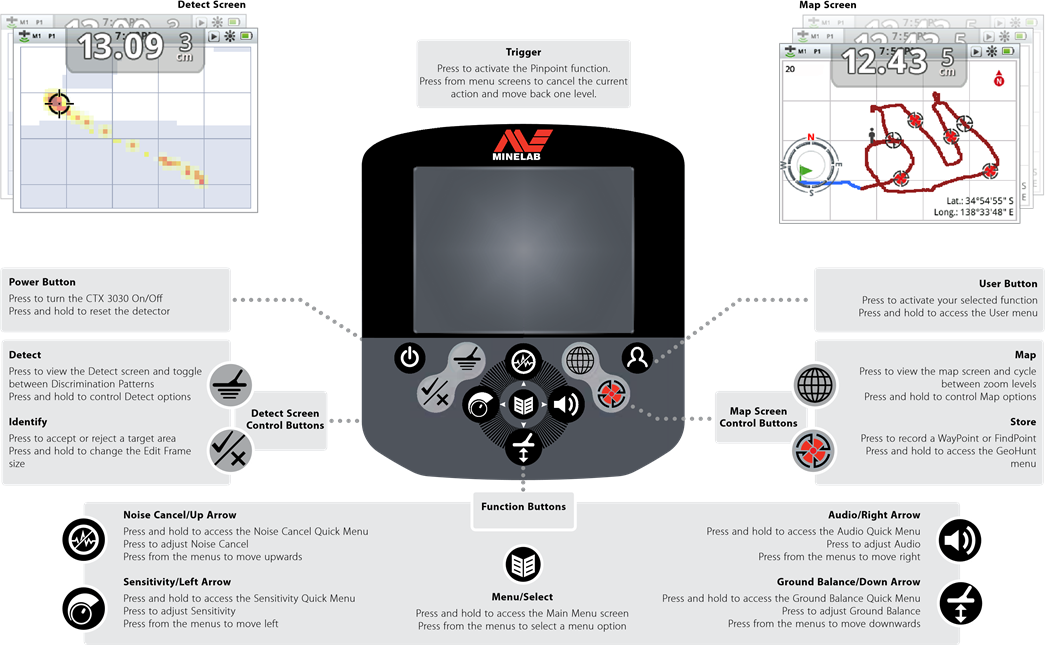

CTX 3030 Bedieningspaneel

Aan de slag

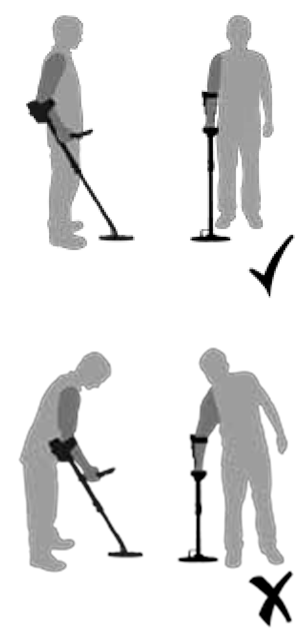

De lengte van de schachten aanpassen

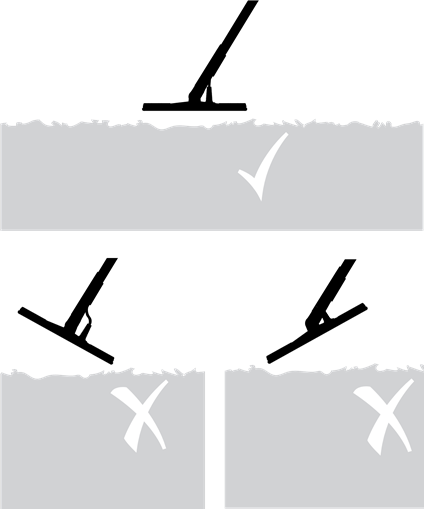

De hoek van de spoel aanpassen

Inschakelen en gaan

Druk op de aan/uit-knop Power (Aan/uit-knop) om de detector in te schakelen.
De detector begint met een opstartscherm en een melodie, waarna het Detect scherm (Detectiescherm) verschijnt.

Als de detector onregelmatig is als gevolg van elektrische storing, druk dan op Noise Cancel (Ruisonderdrukking) en wacht ongeveer 25 seconden.
De CTX 3030 is klaar om schatten te vinden.

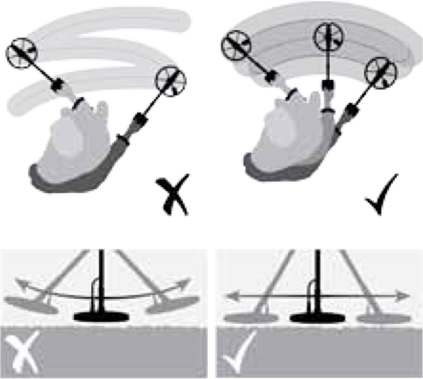

De spoel zwaaien
Zwaai de spoel over de grond in een zijwaartse beweging terwijl u langzaam vooruit loopt aan het einde van elke zwaai. Laat de vorige zwaai iets overlappen om een volledige gronddekking te garanderen.
Een gemiddelde zwaaisnelheid is vier seconden van links naar rechts naar links.

Raadpleeg de handleiding op de meegeleverde cd voor alle details over het gebruik van uw CTX 3030.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
