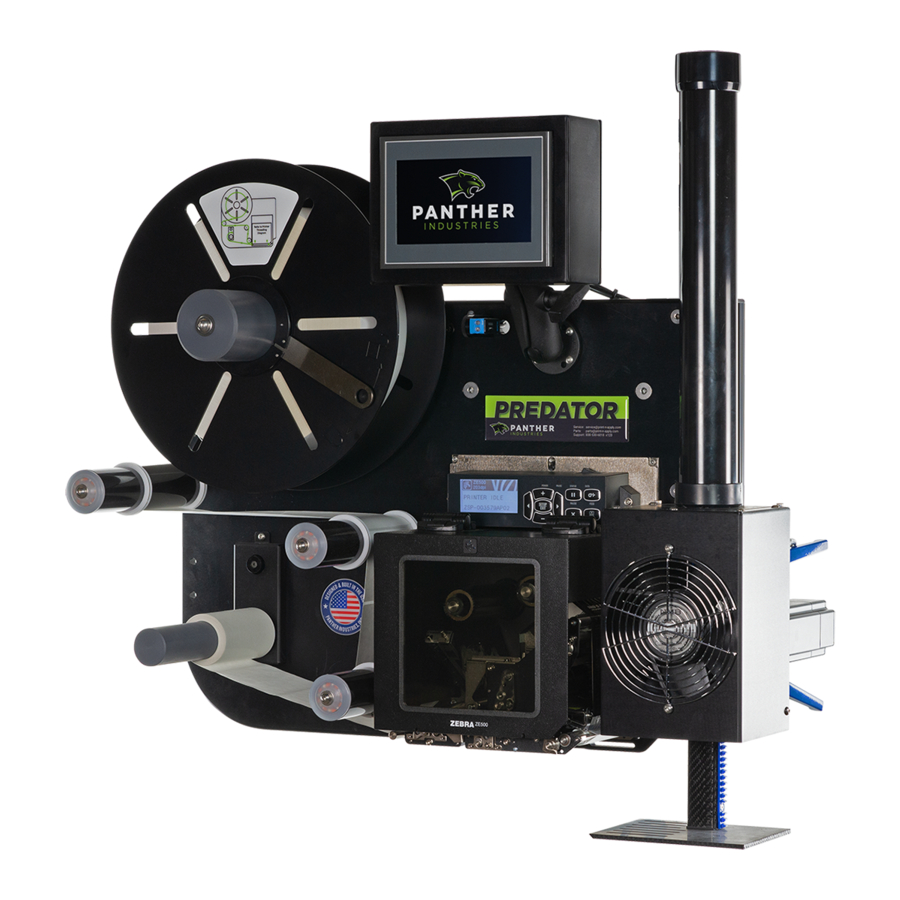

Panther PREDATOR Handleiding

Overzicht

Dit document beschrijft de stappen die u moet nemen om preventief onderhoud en afstelling van de applicatorassemblage op uw Panther Predator labelautomatiseringssysteem uit te voeren.
Voor aanvullende vragen kunt u contact opnemen met de service- en ondersteuningsafdeling van Panther via telefoon of e-mail, hieronder weergegeven.

NEEM CONTACT MET ONS OP
8990 Barrons Blvd
Highlands Ranch, CO 80129, Verenigde Staten
P: 1-888-530-6018
E: Panther. Service@ProMachBuilt.com

Procedure

DE APPLICATOR DEMONTEREN
Om uw applicatorassemblage te demonteren:

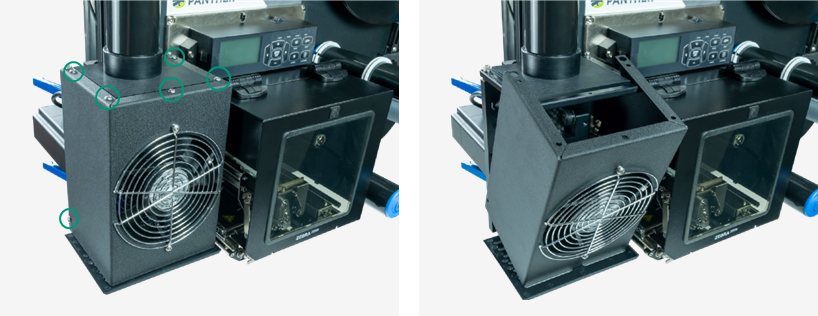

1. Verwijder de zes (6) 10-32 x 1/4" knopkopbouten waarmee de ventilatoromkasting op zijn plaats wordt gehouden.

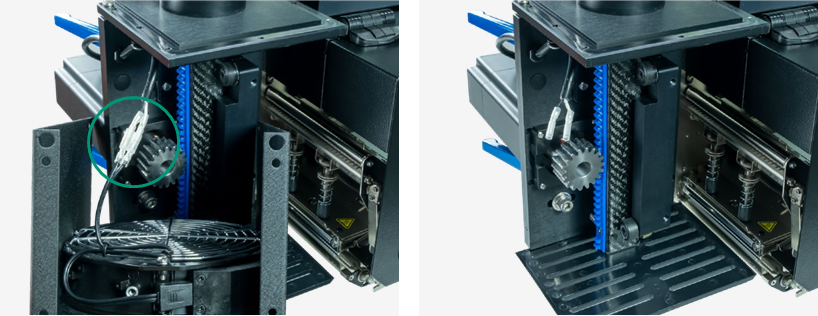

2. Verwijder de ventilatoromkasting en koppel de stroomdraden van de ventilator los.

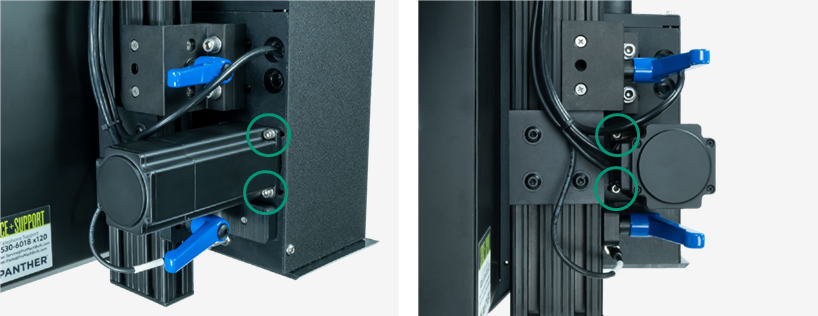

3. Maak de vier (4) 1/4-20 x 1/4" montagebouten op de applicatormotor los.

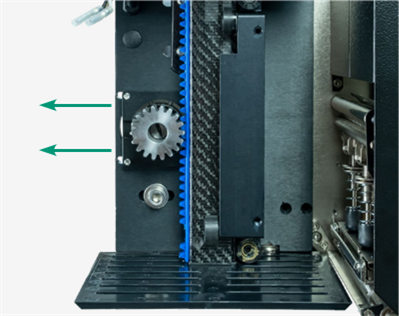

4. Schuif de applicatormotor en het tandwiel weg van het applicatorrek.

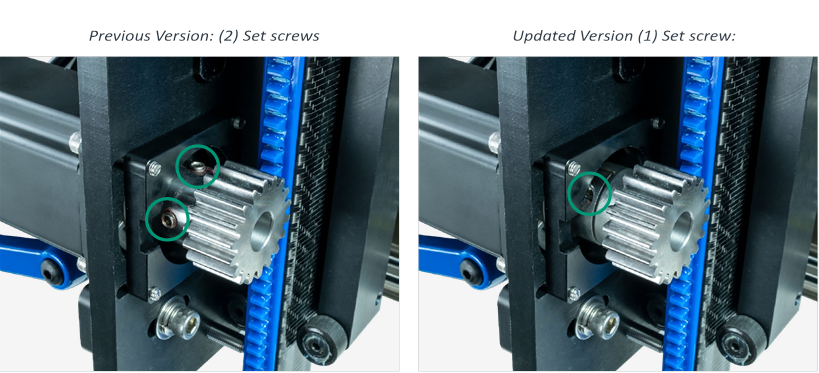

5. Controleer of het tandwiel stevig op de motoras is vastgedraaid. Het tandwiel wordt stevig op zijn plaats gehouden met stelschroeven op de kraag van het tandwiel.
   Opmerking: eerdere versies van het tandwiel hebben twee (2) 1/4" - 20 x 3/8" stelschroeven op de kraag. Bijgewerkte versies hebben één (1) inbuskop 8/32 x 1/2" stelschroef op de kraag.

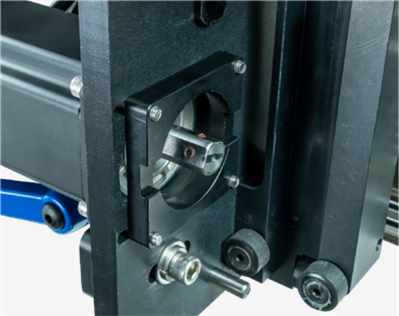

   Deze stelschroeven moeten worden vastgedraaid op het midden van deze vlakke plekken. Draadborgmiddel kan worden gebruikt om te voorkomen dat deze stelschroeven na verloop van tijd losraken. Het tandwiel moet zo worden geplaatst dat de tanden van het rek gecentreerd zijn op de tanden van de tandwielen. Opmerking: de motoras heeft twee (2) vlakke plekken met spiebaan.

6. Duw de applicatormotor terug naar het applicatorrek met gelijkmatige druk op de motor.Opmerking: de motor mag niet te strak tegen het applicatorrek zitten. Als de motor en het tandwiel te strak in elkaar grijpen, kan de applicator een korte slag maken.

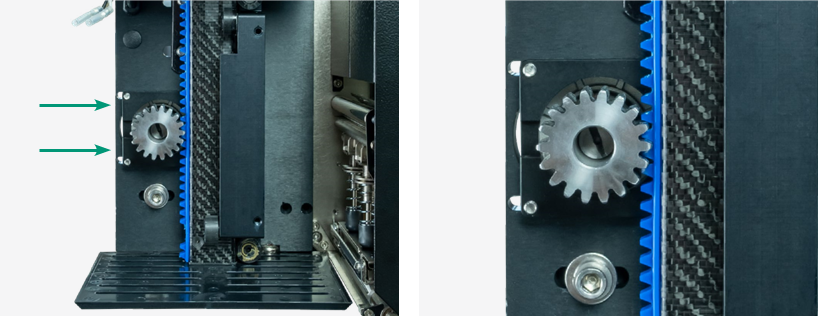

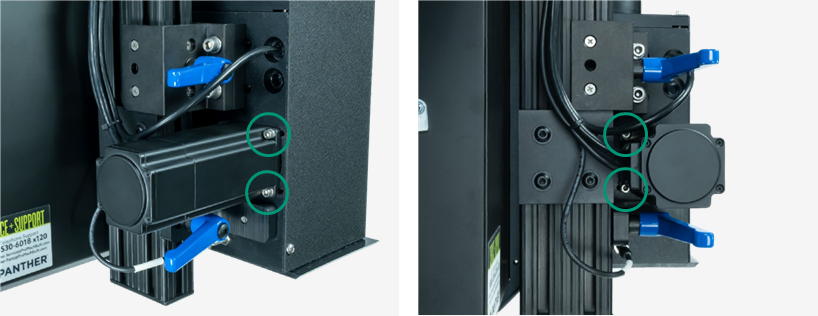

7. Draai de vier (4) 1/4 - 20 x 1 1/4" montagebouten vast om de motor op zijn plaats te bevestigen.

8. Beweeg het applicatorrek op en neer om ervoor te zorgen dat de beweging soepel is en niet op een bepaalde plaats vastloopt. Controleer het applicatorrek op gebroken of beschadigde tanden. Verwijder vuil of ophoping in de tanden.
9. Controleer de zes (6) lagers op de applicatorrekgeleider. Zorg ervoor dat alle vrij draaien en niet kapot zijn. Vervang indien nodig.

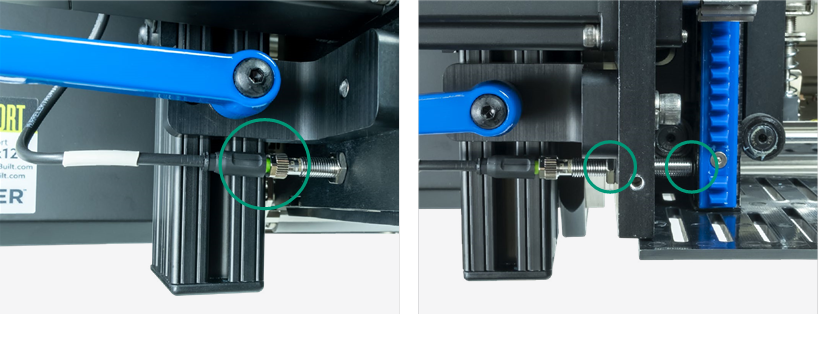

10. Controleer de locatie van de applicator-homesensor. Verwijder de M8-stroomkabel van de achterkant van de sensor en draai vervolgens de borgmoer op de applicator-homesensor los. Draai de applicator-homesensor naar binnen totdat deze het applicatorrek raakt. Draai deze een halve slag los en draai vervolgens de borgmoer vast. Sluit de M8-stroomkabel weer aan.


OPTIONELE AANPASSING - APPLICATORPOSITIONERING
Na verloop van tijd kan uw applicator uit positie raken. Wanneer u uw applicator onderhoudt, raden we u aan te controleren of de applicatorkop zich in de volgende aanbevolen positie bevindt. De informatie op de volgende pagina's wordt direct na de preventieve onderhoudsstappen 1-10 hierboven opgepikt.
Om de applicatorassemblage aan te passen:

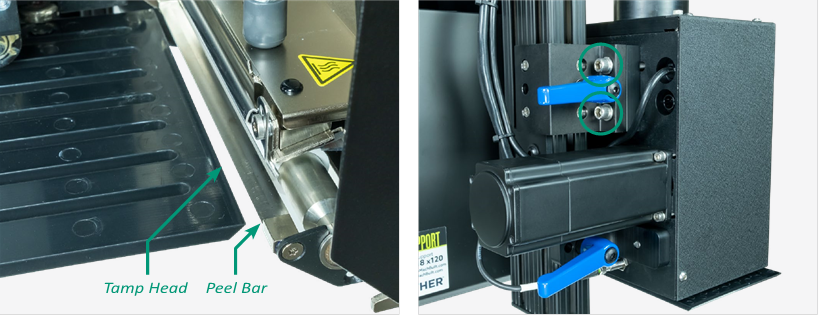

11. De applicator moet zo worden geplaatst dat de tampkop ongeveer 1/8" verwijderd is van de printengine-afpelbalk. U kunt de horizontale afstand aanpassen door de twee (2) 3/8 - 16 x 2 1/2" montagebouten los te draaien, die zich naast de rekgeleider bevinden.

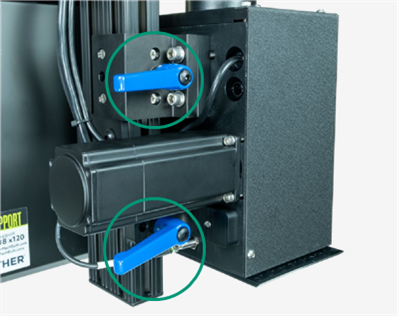

12. Draai de verticale aanpassingvergrendelingshendels los, die zich aan de achterkant van de Predator-hoofdplaat bevinden.

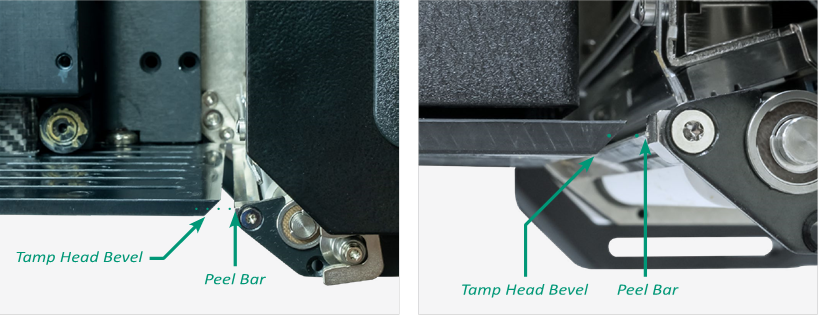

13. Pas de verticale positie van de tampkop aan zodat de printengine-afpelbalk de schuine kant op de tampkop splijt.Opmerking: dit vereist dat u de vaste montagebout aanpast waarop de schuifassemblage rust. U moet het oppervlak van de tampkop ongeveer 1/16" onder de positie plaatsen waar de labels uitkomen.

14. Schuif de applicatorassemblage-eenheid totdat deze in contact komt met de bout van de homepositie.
15. Draai de verticale aanpassingvergrendelingshendel weer vast.
16. Sluit de stroomdraden weer aan op de ventilator.
    Opmerking: voordat u de ventilator weer aansluit, wordt aanbevolen om de ventilator en de ventilatorbasis te reinigen van eventuele ophoping van stof of vuil. Dit kan worden gedaan met isopropylalcohol-doekjes of met perslucht, met inachtneming van de juiste veiligheidsmaatregelen.
17. Monteer de ventilatoromkasting opnieuw.
18. Druk op het Predator HMI-scherm op de knop [RESET] (RESET) en druk vervolgens op de knop [APPLY] (TOEPASSEN). Zorg ervoor dat de applicator soepel draait.

TERUGKEREND ONDERHOUD EN REINIGING
Panther Industries raadt aan om de ventilatoromkasting te verwijderen en dat de positionering van het applicatortandwiel en de tampkop regelmatig wordt gecontroleerd. Bekijk de volgende video voor terugkerend preventief onderhoud aan uw Panther Predator labelautomatiseringssysteem.
Klik op de videovoorbeeld hieronder of bekijk op: https://www.youtube.com/watch?v=oRU2kIgANjs

Referenties

• Panther | Predator Printer Applicator Preventief onderhoud - YouTube
