warmhaus EWA-handleiding

Visuele controle

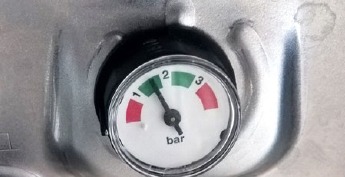

1. Alle isolatiekranen van de boiler staan open, de systeemdruk ligt tussen 1,50 – 2 bar.

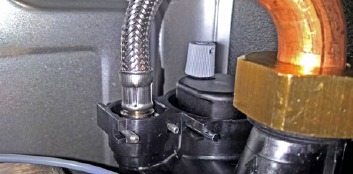

2. Het rookgasafvoersysteem is volledig aangesloten, de automatische ontluchter in de boiler staat open.


Ontluchtingsmodus

Zet de boiler in deze modus door de volgende stappen uit te voeren:

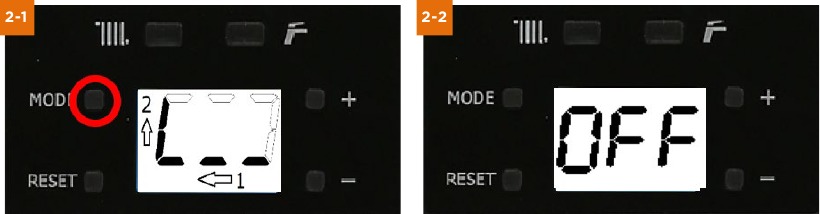

Druk op MODE en wacht tot de cirkel is voltooid en het woord OFF verschijnt (herhaal de bovenstaande stap als dit niet het geval is totdat OFF wordt weergegeven)

Volgorde is WINTER-ZOMER-UIT

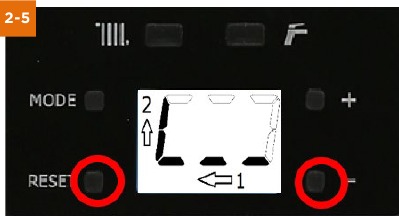

Druk tegelijkertijd op de knoppen RESET en DHW (-) (wacht tot de cyclus is goedgekeurd en laat los)

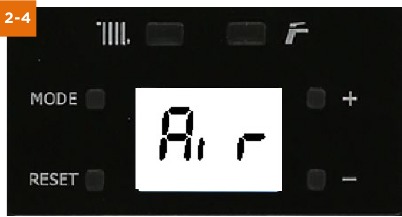

Het woord "AIR" wordt nu op het display weergegeven, de boiler blijft 12 minuten in deze modus of u kunt eerder afsluiten als u van mening bent dat de boiler volledig is ontlucht door de knoppen RESET en DHW (-) tegelijkertijd ingedrukt te houden en te wachten tot de cirkel is voltooid.

Afsluiten.

Invoer rookgasafvoerlengte

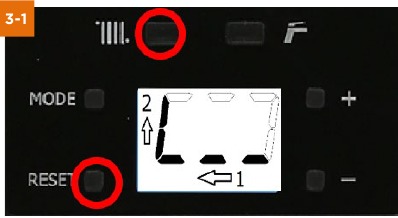

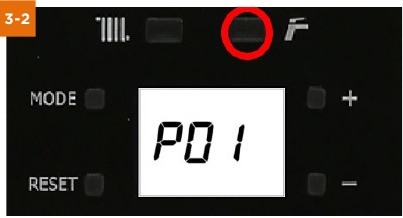

Ga naar het TSP-menu door tegelijkertijd op de knoppen RESET en CH (-) te drukken, wacht tot de cirkel is voltooid.

Het scherm verschijnt TS – Parameter =01 – Waarde =0

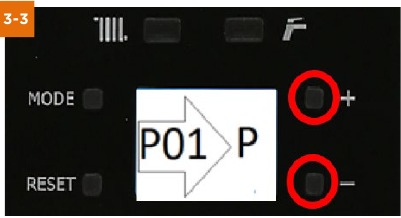

Schakel vanaf hier CH (+) om te verhogen of (-) om te verlagen totdat u de gewenste parameter bereikt. P22 is het doel

Zodra u de parameter hebt bereikt, kunt u de waarde wijzigen door op DHW (+) of (-) te drukken.

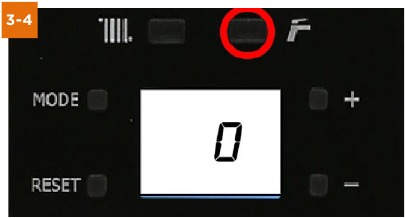

1= 1 meter, voer met behulp van de knoppen de daadwerkelijke geïnstalleerde rookgasafvoerlengte in, druk op de RESET en wacht tot de cirkel is voltooid om op te slaan.

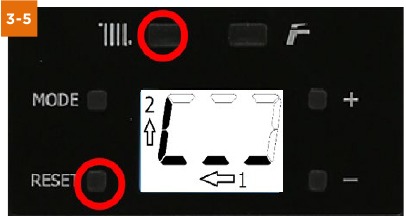

Om TSP af te sluiten, drukt u tegelijkertijd op de knoppen RESET en CH (-) en wacht u tot de cirkel is voltooid.

Gasdruk/Gasflow

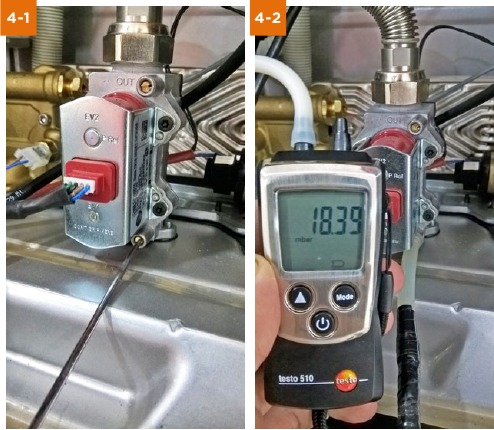

Verwijder de inlaatmeetschroef aan de onderkant van de rechterkant van de gasklep en sluit een geschikte manometer aan.

Zet de boiler in de MODUS SERVICEMONTEUR door het volgende uit te voeren:

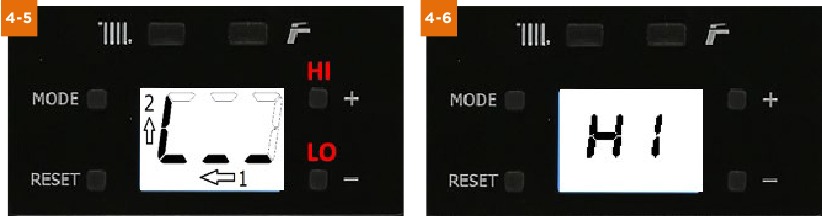

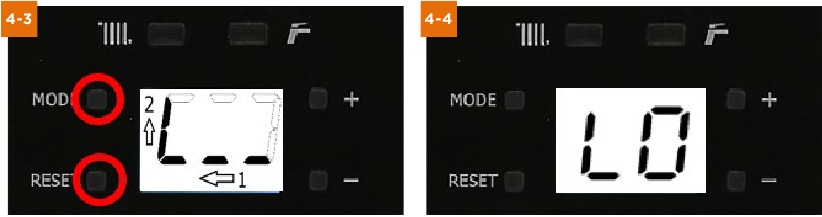

Druk tegelijkertijd op RESET en MODE, wacht tot de cirkel is voltooid en laat los, LO wordt op het scherm weergegeven. Voor HI (maximaal vermogen) drukt u op DHW (+) en houdt u deze vast, HI wordt weergegeven, wacht 45 seconden om te stabiliseren en test vervolgens de dynamische inlaatdruk.

Als de dynamische inlaatdruk in orde is, ga dan naar de gasmeter en voer een gasflowmeting van het apparaat uit.

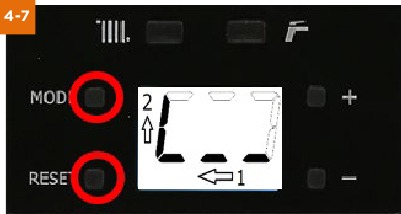

Om de MODUS SERVICEMONTEUR af te sluiten, drukt u op de knop RESET en MODE

Wacht tot de cirkel is voltooid
Plaats de meetschroef terug en test met een geschikte lekdetectiemethode.

Controle verbranding

Zorg ervoor dat de voorklep van de boiler volledig is gemonteerd en ga naar de functie SERVICEMONTEUR.

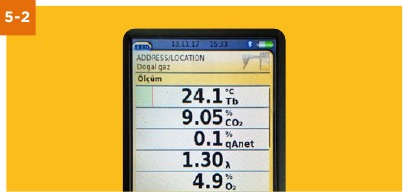

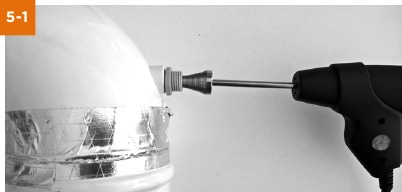

Laat het apparaat zowel in HI als LO draaien en test met een geschikte rookgasanalysator de producten vanaf het meetpunt op de rookgasbocht/-adapter.

De O₂-waarde is de belangrijkste meting die belangrijk is in zowel HI als LO, de optimale waarde moet 5,0% O₂ zijn, maar met de toleranties is het acceptabel om tussen 4,50% O₂ en 5,50% O₂ te bereiken.

U moet de CO₂-waarden en -verhouding noteren om in de Benchmark-checklist voor inbedrijfstelling in te voeren.

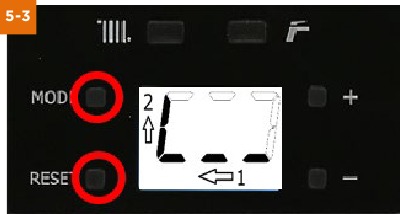

Om de MODUS SERVICEMONTEUR af te sluiten, drukt u op de knop RESET en MODE, zie "Gasdruk/Gasflow".
