BE QUIET! SILENT WINGS PRO 4 Handleiding

Installatie van de hardplastic fittingen

1. Klik de hardplastic elementen van bovenaf op het vergrendelingsslot van de fitting. Gebruik het hardplastic element met de markering Corner Type B voor het vergrendelingsslot van de fitting waar de ventilatorkabel zit. Gebruik de hardplastic elementen met de markering Corner Type A voor de overige vergrendelingssloten van de fitting.

   Om de hardplastic elementen te verwijderen, drukt u op de vergrendelingslipjes aan de rechter- en linkerzijde om de hardplastic elementen te verwijderen. Trek het montage-element vervolgens omhoog.

2. Met de snelheidsschakelaar kunt u schakelen tussen gemiddelde snelheid, hoge snelheid en ultrahoge snelheid. Om de ventilatorsnelheid te wijzigen, trekt u de schakelaar naar de gewenste stand.


   	120mm	140mm
   M	1600rpm	1100rpm
   HS	2500rpm	1900rpm
   UHS	3000rpm	2400rpm

3. Schroef de ventilator vast met behulp van de meegeleverde schroeven.


Installatie van de anti-vibratie fittingen

1. De rubberen elementen en de vergrendelingssloten van de fitting zijn aan de binnenkant gegraveerd.


• Wanneer deze naar "L" zijn gericht, is er een opening van 1 mm tussen de behuizing en het ventilatorframe, wat resulteert in de maximaal mogelijke ontkoppeling.
• Wanneer u de rubberen elementen naar "S" positioneert, sluiten ze gelijk met de behuizing.

2. De ventilator wordt vervolgens op zijn plaats gemonteerd met behulp van de ringen en push-pins.

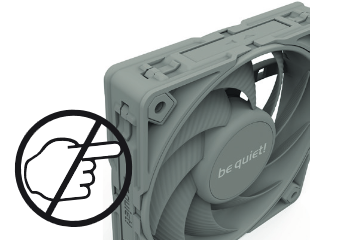

Raak de ventilator niet aan tijdens bedrijf!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BE QUIET! SILENT WINGS PRO 4 Handleiding
