D'Addario XPND Handleiding

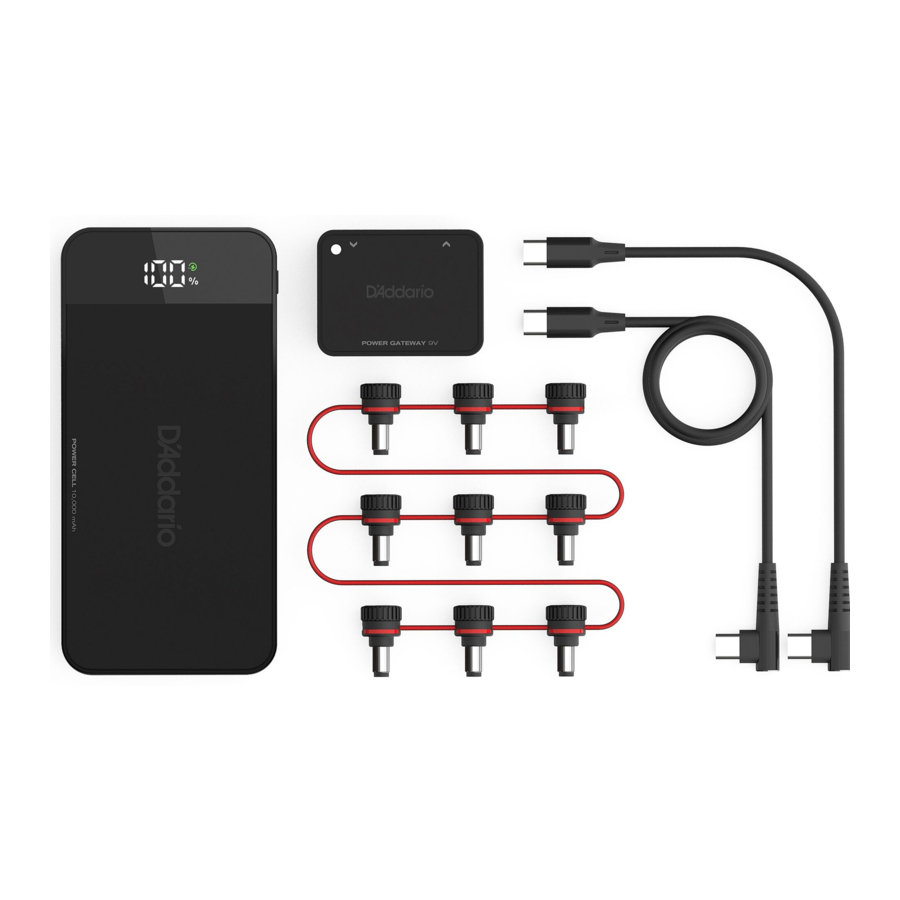

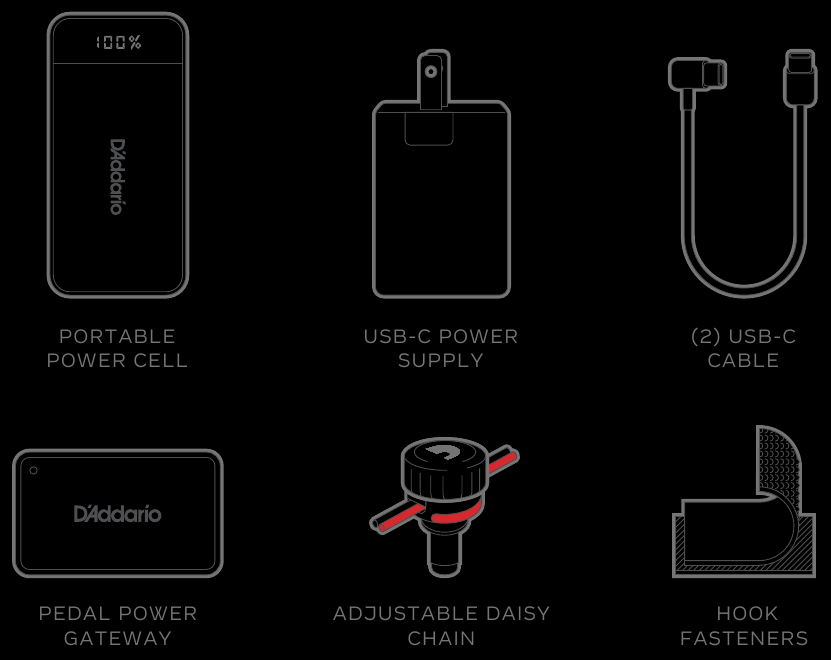

INBEGREPEN ONDERDELEN

LET OP – Polariteit is erg belangrijk, lees en volg de instructies zorgvuldig!

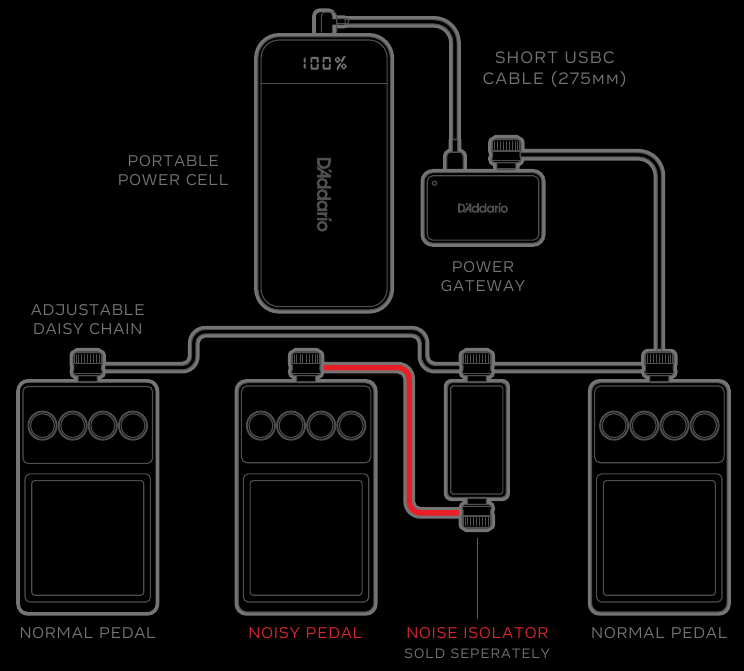

VOEDING MET BATTERIJ

Houd de aan/uit-knop ingedrukt om de batterij in en uit te schakelen. De batterij geeft het laadniveau weer.
Laad de batterij indien nodig op met de netstroomadapter in uw XPND Power Kit.

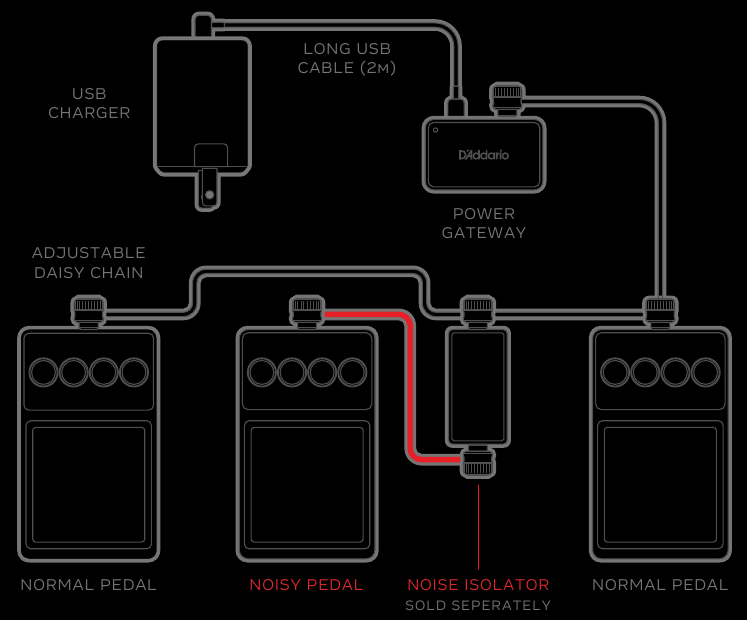

VOEDING MET USB-VOEDING

Plaats in geval van ruis of brom de Pedal Noise Isolator (PW-XPNDPNI-01, afzonderlijk verkrijgbaar) tussen de Adjustable Daisy Chain en het betreffende pedaal.

BATTERIJ OPLADEN

Gebruik alleen uw meegeleverde D'Addario USB-batterij of USB-oplader om uw XPND Gateway van stroom te voorzien.

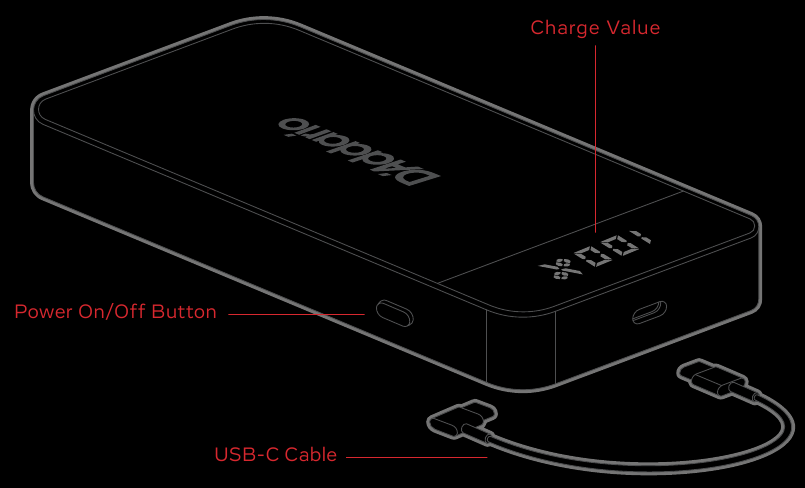

DRAAGBARE POWER CELL

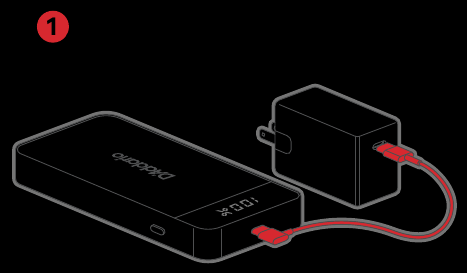

1. Laad de Portable Power Cell volledig op met behulp van de meegeleverde voeding en USB-C-kabels.

2. Als u deze onder het pedalenbord monteert, breng dan klittenbandstrips aan op de bovenkant van de Power Cell.

3. Als u deze bovenop het pedalenbord monteert, breng dan klittenbandstrips aan op de onderkant van de Power Cell.

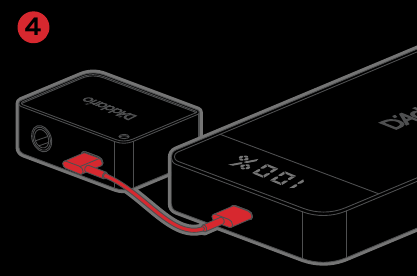

4. Sluit de Power Cell aan op de Pedal Power Gateway met behulp van de meegeleverde korte USB-C-kabel.

5. Om de Power Cell in/uit te schakelen, houdt u de zijknop ingedrukt. De Power Cell wordt NIET automatisch uitgeschakeld na een bepaalde tijd.

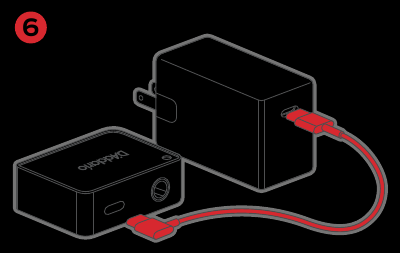

6. U kunt de gateway ook met de lange kabel rechtstreeks aansluiten op een USB-voeding voor gebruik zonder batterij.

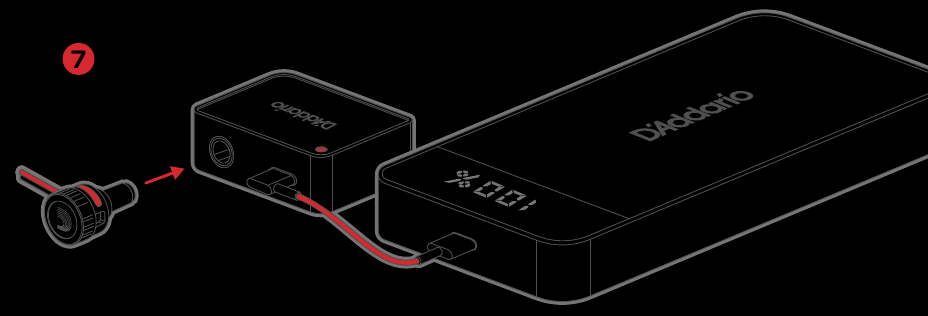

7. Sluit de Daisy Chain aan op de 9VDC Power Gateway. De gateway zet de spanning om naar 9V-DC en past ruisfiltering toe voor een stille werking.

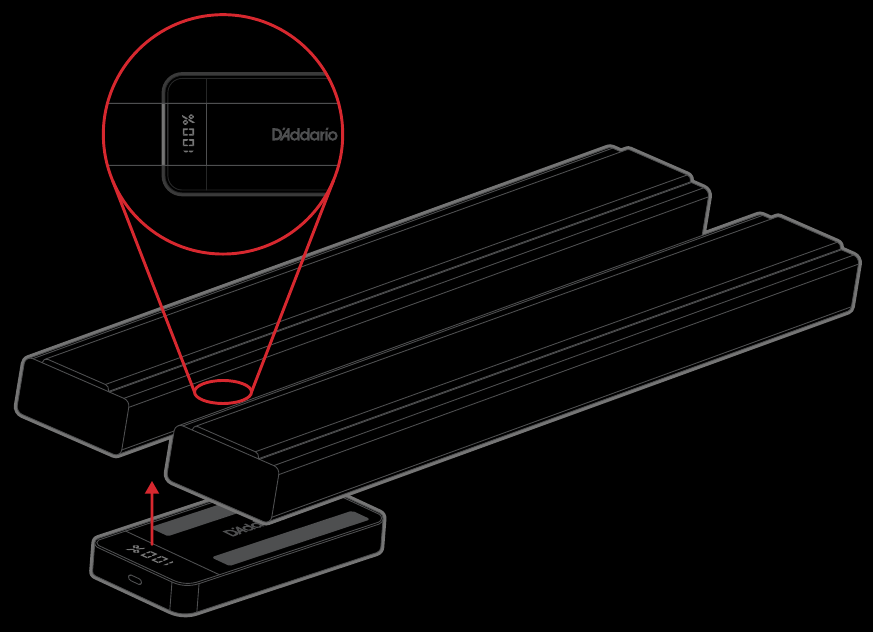

ONDER MONTAGE

Om ruimte te besparen aan de bovenkant van het bord en het scherm van de Power Cell zichtbaar te houden, kunt u met de klittenbandstrips op de bovenkant van de Power Cell deze parallel aan de rails van het bord monteren, zodat het scherm zichtbaar is tussen twee pedalen.

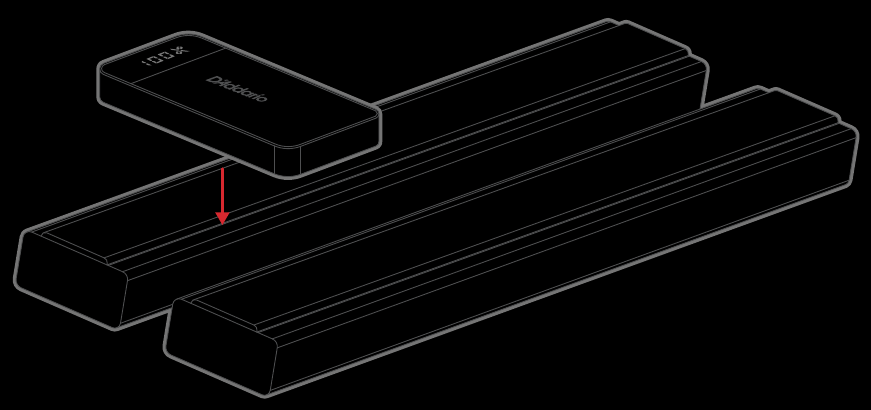

MONTAGE BOVENOP HET BORD

Om de Power Cell in lijn met uw pedalen te plaatsen, kunt u met de klittenbandstrips op de achterkant van de Power Cell deze loodrecht op de rails monteren aan het begin (meest voorkomende plaatsing) van uw pedalenopstelling.

ADJUSTABLE DAISY CHAIN

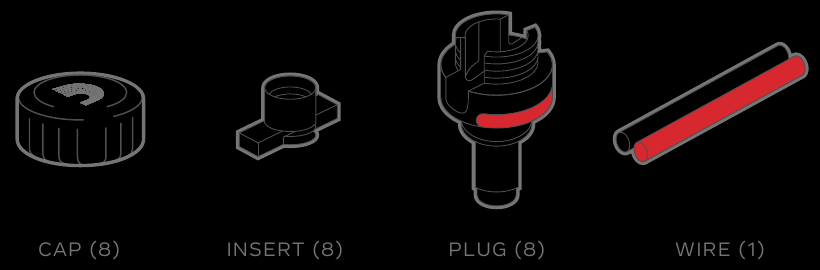

INBEGREPEN ONDERDELEN

OVERWEGINGEN

• De Adjustable Daisy Chain is direct klaar voor gebruik, maar u kunt op elk moment een stekker verplaatsen om de configuratie te optimaliseren voor uw specifieke behoeften. De draadisolatie sluit en 'geneest', zodat u uw bedrading naar behoefte kunt opruimen.
• Bij het wijzigen van de plaatsing van stekkers kan het handig zijn om de stekkerbehuizingen in de pedaalvoedingsaansluiting te steken en uw draad ernaartoe te leiden terwijl ze in uw pedalen blijven zitten.

LET OP – Polariteit is erg belangrijk, lees en volg de instructies zorgvuldig!

DOORVOERCONFIGURATIE

Deze configuratie is ideaal voor scenario's waarin de voedingsingangen van opeenvolgende pedalen zich aan de bovenkant van het pedaal bevinden.

1. Monteer het doorvoerhulpstuk door het hulpstuk in de dop van de stekker te duwen.

2. Steek de kabel in de stekkerbehuizing. Zorg ervoor dat u de rode draad uitlijnt met de rode indicator op de stekker.

3. Draai de dop stevig met de klok mee vast tot deze volledig is aangedraaid en gelijk ligt met de stekkerbehuizing.

4. Zorg ervoor dat de rode draad is uitgelijnd met de rode indicatoren op de stekkerbehuizing en dat de dop niet scheef is gedraaid.


OMVOUWCONFIGURATIE

Deze configuratie is ideaal voor scenario's waarin de voedingsingang van een pedaal zich aan de zijkant bevindt of voor het netjes beëindigen van een daisy chain.

1. Verwijder het doorvoerhulpstuk van de stekkerdop.

2. Steek de draad door de behuizing van de stekker. Vouw de draad over zichzelf heen, waarbij u de rode draad uitgelijnd houdt.

3. Draai de dop met de klok mee vast tot deze volledig is aangedraaid en gelijk ligt met de stekkerbehuizing.

4. Leid de draad verder naar het volgende pedaal of de volgende isolator, of knip de resterende draad af om de daisy chain netjes te beëindigen.


VEILIGHEID

*Let op: polariteit is erg belangrijk, lees en volg de instructies zorgvuldig! Stem de kleurcode op de draad en de stekkerbehuizing overeen om de juiste aansluitingen te maken met de standaard 5,5 mm jackpolariteit die op de effectpedalen wordt gebruikt. Bij effectpedalen is de middenpen (tip) negatief (aarde) en de buitenste huls (sleeve) positief (heet). Er zijn zeldzame gevallen waarin een pedaal een omgekeerde polariteit heeft, maar dit komt zelden voor. Wees ook voorzichtig om niet zomaar een voeding met een 5,5 mm barreljack op uw pedalenbord aan te sluiten. Het aansluiten van een tip-positieve voeding op uw systeem kan permanente schade aan uw effectpedalen veroorzaken. Overschrijd de stroomafname van 1500 mA niet.
Alleen bedoeld voor gebruik binnenshuis. Installeer in overeenstemming met de instructies van de fabrikant. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd. Gebruik dit apparaat niet in de buurt van water of vloeistoffen. Bescherm het netsnoer tegen betreding, overrijden of beknelling. Niet installeren in de buurt van warmtebronnen zoals radiatoren, verwarmingen, fornuizen of andere apparaten of toestellen die warmte produceren. Koppel de adapter los tijdens onweer of wanneer deze lange tijd niet wordt gebruikt. De adapter en batterij zijn niet te onderhouden. Neem contact op met de oorspronkelijke winkelier, distributeur of de fabrikant als het apparaat niet meer werkt. PROBEER NIET DE ADAPTER OF BATTERIJ TE OPENEN.

Wees voorzichtig bij het werken met en het gebruik van lithium-ionbatterijen, aangezien deze zeer gevoelig zijn voor laadkenmerken en kunnen exploderen, verbranden of een brand kunnen veroorzaken bij verkeerd gebruik of verkeerde behandeling.

• VERKEERD GEBRUIK OF VERKEERDE BEHANDELING VAN LITHIUM-IONBATTERIJEN KAN EEN SERIEUS RISICO VORMEN OP PERSOONLIJK LETSEL, SCHADE AAN EIGENDOMMEN OF OVERLIJDEN
•
  Batterijen kunnen exploderen, verbranden of een brand veroorzaken bij verkeerd gebruik of verkeerde behandeling.
• Houd uit de buurt van metalen voorwerpen om kortsluiting te voorkomen.
• NIET gebruiken als deze op enigerlei wijze beschadigd is.
• NIET overladen of te ver ontladen.
• NIET aanpassen, demonteren, doorboren, snijden, pletten of verbranden.
• NIET blootstellen aan vloeistoffen of hoge temperaturen.
• Laad ALTIJD op een vuurvaste ondergrond en laat oplaadbare batterijen nooit onbeheerd achter.
• STOP onmiddellijk met het opladen, opslaan of gebruiken van lithium-ionbatterijen als ze een ongebruikelijke geur afgeven, warm aanvoelen, van kleur of vorm veranderen of beschadigd lijken.

Volg de onderstaande voorzorgsmaatregelen om lithium-ionbatterijen op de juiste manier op te slaan.

• Houd lithium-ionbatterijen uit de buurt van kinderen en dieren.
• Bewaar lithium-ionbatterijen op een droge plaats bij kamertemperatuur.
• Bewaar, laad of gebruik de batterij niet bij extreem hoge of lage temperaturen.
• Bewaar batterijen niet volledig opgeladen of volledig ontladen.
  • Als lithium-ionbatterijen volledig opgeladen of volledig ontladen worden bewaard, kunnen ze onstabiel worden, wat brand en explosie kan veroorzaken.
