Zastone D9000 Handleiding

Introductie van de machine

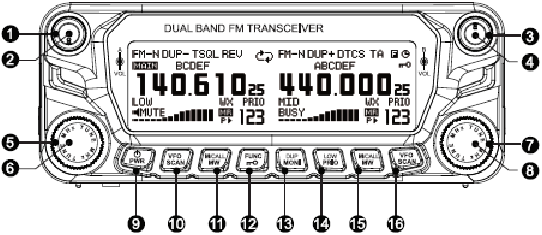

Voorpaneel

Nr.	Toetsen en knoppen	Functies
1	linkse hoofdbedieningstoets [MAIN·BAND]	druk op de toets en stel de linkerband in als de hoofdbandmodus
2	linkse volumetoets [VOL]	draai hem met de klok mee om het volume van de linkerkant van de machine te verhogen; draai hem tegen de klok in om het volume van de linkerkant van de machine te verlagen
3	rechtse hoofdbedieningstoets [MAIN·BAND]	druk op de toets en stel de rechterband in als de hoofdbandmodus
4	rechtse volumetoets [VOL]	draai hem met de klok mee om het volume van de rechterkant van de machine te verhogen; draai hem tegen de klok in om het volume van de rechterkant van de machine te verlagen
5	linkse aan/uit-bandtoets [DAIL]	draai eraan om de frequentie/het kanaal van de linkerkant van de machine te kiezen
6	linkse [MHz·TUNE] toets	druk in de frequentiemodus op de toets om de aanpassingsmodus van de MHz te openen
7	rechtse aan/uit-bandtoets [DAIL]	draai eraan om de frequentie/het kanaal van de rechterkant van de machine te kiezen
8	rechtse [MHz·TUNE] toets	druk in de frequentiemodus op de toets om de aanpassingsmodus van de MHz te openen
9	aan/uit-toets [-PWR]	houd de toets ingedrukt om de stroom in of uit te schakelen
10	links	druk in de stand-bymodus op de toets om de VFO-modus te kiezen; houd de toets ingedrukt om de frequentiescan te starten
11	Links	druk in de stand-bymodus op de toets om de kanaalmodus/CALL-kanaalmodus te kiezen; houd de toets ingedrukt om de opslag-/verwijderkanaalmodus te openen
12		druk in de stand-bymodus op de toets om de tweede functiemodus te openen; houd de toets ingedrukt om de kloktoets op het scherm te starten of te sluiten
13		druk in de stand-bymodus op de toets om de DUPLEX van de hoofdbandmodus te kiezen; houd de toets ingedrukt om de monitorfunctie van de hoofdbandmodus te starten of te sluiten
14		druk in de stand-bymodus op de toets om het vermogensniveau van de hoofdbandmodus te kiezen; houd de toets ingedrukt om de dubbele wacht- en monitorfunctie te starten
15	rechts	druk in de stand-bymodus op de toets om de VFO-modus te kiezen; houd de toets ingedrukt om de frequentiescan te starten
16	rechts	druk in de stand-bymodus op de toets om de kanaalmodus/CALL-kanaalmodus te kiezen; houd de toets ingedrukt om de opslag-/verwijderkanaalmodus te openen

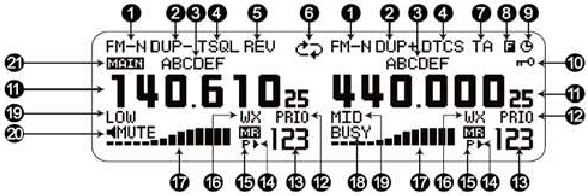

LCD-schermweergave

Nr.	Pictogrammen	Functies
1		indicatie voor de breedbandfrequentiemodulatie, indicatie voor de smalbandfrequentiemodulatie, indicatie voor de amplitudemodulatie
2		indicaties voor – DUPLEX en + DUPLEX
3		indicatie voor de kanaalnaam
4		indicatie voor de trunk signalering, indicatie voor de CTCSS signalering, indicatie voor de DCS signalering
5		indicatie voor de frequentie omkering
6		indicaties voor het starten van dezelfde frequentie repeater of kruis repeater
7		indicatie voor de talk around functie
8		indicatie voor de shortcut bewerkingen
9		indicatie voor het opstarten van de functie van de automatische stroom aan
10		indicatie voor de kloktoets van het paneel
11		indicatie voor de huidige kanaalfrequentie
12		indicatie voor de functie van dubbel wachten
13		indicatie voor het opslagkanaalnummer
14		indicatie voor het verwijderen of toevoegen van het scankanaal
15		indicatie voor de prioriteit kanaal scan
16		indicatie voor het starten van het meteorologische waarschuwingskanaal
17		indicatie voor TSSI/RSSI
18		indicatie voor RSSI of het opstarten van de monitorfunctie
19		indicatie voor het hoge vermogen, midden vermogen en lage vermogen
20		indicatie voor de mute subcarrier frequentie
21		indicatie voor het hoofdkanaal

Functiemenu

Nr.	Toetsen en knoppen	Functies
1	[MODE] (linkse toets)	Druk op de toets om de kanalen te kiezen van FM Frequency Modulation (FM-frequentiemodulatie), Meteorological Warning (Meteorologische waarschuwing), Air (Luchtvaart), Radio (Radio) en Amplitude Modulation (Amplitudemodulatie) (inclusief korte golf, middengolf en lange golf).
2	[DTMF] (linkse toets)	Druk op de toets om de parameters van de DTMF in te stellen.
3	[FUNC] ( toets)	Druk op de toets om de shortcut bewerking te starten of te verlaten, of de menubewerking te verlaten.
4	[SKIP] ( toets)	Druk in de hoofdbandkanaalmodus op de toets om de huidige verwijder- en toevoegfuncties van de kanaalscan te starten of te sluiten.
5	[SQL] ( toets)	Druk in de hoofdbandmodus op de toets om de aanpassingsmodus van het squelch-niveau te openen.
6	[SNGL] (rechtse toets)	Druk in de stand-bymodus op de toets om over te schakelen naar single-band modus of dual band modus.
7	[MENU] (rechtse toets)	Druk in de stand-bymodus op de toets om de modus van de functiemenubewerking te openen.

Achterpaneel

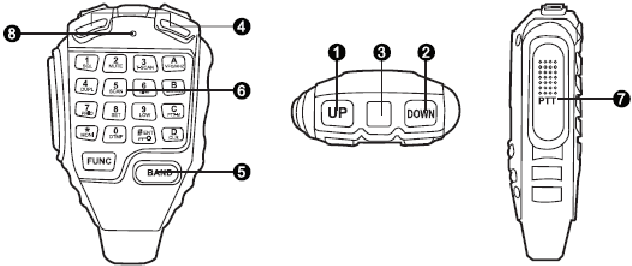

Microfoon

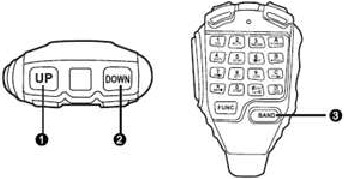

Functiebeschrijving van het Microfoon Toetsenbord

Nr.	Toetsen en knoppen	Functies
1	Mode van Squelch Niveau	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de aanpassingsmodus van het squelch niveau te openen.
2	Mute Modus van het Hoofdkanaal	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de mute functie van het hoofdkanaal te starten of te sluiten.
3	CTCSS/DCS Scan	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de mute functie van het hoofdkanaal te starten of te sluiten.
4	Duplex Instelling	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de duplex van het hoofdkanaal te schakelen naar DUP+ en DUP – of sluit de duplex.
5	Start de Scan Operatie	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de frequentie scan van het hoofdkanaal, kanaal scan, of andere functies van het frequentie zoeken te starten.
6	Mode Schakelaar van de Enkele Band/Dubbele Band	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de werkingsmodus van het voertuig gemonteerde station te schakelen naar enkelband of dubbelband modus.
7	Start de Dubbele Wacht Operatie	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets start de dubbele wacht functie van het hoofdkanaal in modi van frequentie en kanaal. Markeringen: De functie kan niet worden gestart omdat er geen kanaalinstelling is met het hoofdkanaal.
8	Open de Menu Modus	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de menu modus te openen.
9	Hoge en Lage Vermogen Schakelaar	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om het zendvermogen van het hoofdkanaal te schakelen naar hoog vermogen, gemiddeld vermogen of laag vermogen. Markeringen: De functie kan niet worden ingesteld onder het luchtvaart frequentiebereik en de radiofrequentie.
10	Functie Instelling van de DTMF	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets om de functie instelling modus van de DTMF te openen.
11	Vergrendel of Ontgrendel het Toetsenbord van het Voorpaneel	In de stand-by modus, druk eerst op de toets, nadat de "" op het scherm wordt weergegeven, druk dan op de toets voor 1 seconde om de toetsvergrendeling van het voorpaneel te starten. Herhaal de bovenstaande stap om het toetsenbord van het voorpaneel te ontgrendelen.
12	Start of Sluit de Monitor Functie	In de stand-by modus, druk op de toets om de monitor werking te starten, druk er nogmaals op om de werking te sluiten.
13	Frequentie Modus of MHz Aanpassings Modus Instelling	In de stand-by modus, druk op de toets om de VFO modus te kiezen. In de VFO modus, druk op de toets om de MHz Aanpassings Modus te openen.
14	Kanaal Modus Instelling of CALL Modus Instelling	In de stand-by modus, druk op de toets om de Kanaal Modus/CALL Modus te kiezen.
15	Toetsvergrendeling van de PTT	In de stand-by modus, houd de langer dan 1 seconde vast om de toetsvergrendeling functie van de PTT te starten. Herhaal de bovenstaande stap om het toetsenbord van de PTT te ontgrendelen.
16	Modus Instelling van het Hoofdkanaal en Zij-kanaal	In de stand-by modus, druk op de toets om respectievelijk de linker motor en rechter motor naar de hoofdkanaal modus te schakelen.

Basisbediening

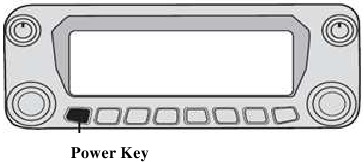

In- en uitschakelen van het voertuigstation

• Inschakelen van het voertuigstation
  In de uitgeschakelde toestand, druk op de knop voor een seconde om de walkie-talkie in te schakelen. Nadat de walkie-talkie luid begint te piepen en er enkele berichten op het LCD-scherm verschijnen, worden de richtingen en de huidige werkfrequentie op het scherm weergegeven.
• Uitschakelen van het voertuigstation
  In de uitgeschakelde toestand, druk op de knop voor een seconde om de walkie-talkie uit te schakelen.
  Als de walkie-talkie is uitgeschakeld, kunnen de huidige parameters erin worden opgeslagen en worden ze automatisch weergegeven de volgende keer dat de stroom weer wordt ingeschakeld.

Volume regelen

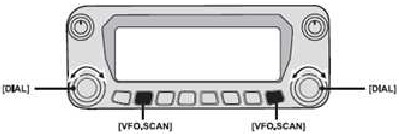

De frequentie aanpassen met de afstemknop

Onder de VFO modus, pas aan en selecteer de frequentie die moet worden aangepast met de [DIAL] knop. Aanpassing met de klok mee is om de frequentie te verhogen, en de aanpassing tegen de klok in is om de frequentie te verlagen. Een inkeping kan deze met één stapwaarde verhogen of verlagen.

Als de aanpassingsstapwaarde 1MHz is geselecteerd, verdwijnt het nummer onder 100kHz. Om de frequentie van de hoofdmotor aan te passen, drukt u op de bijbehorende [DIAL] knop, u gaat naar de aanpassingsmodus van MHz. In deze staat wijzigt u de bandschakelaar en kan de frequentie onmiddellijk worden aangepast met een stapwaarde van 1MHz.

Gebruik van de [▼]/[▲] knoppen

• Druk op de knop om het frequentiebereik (links of rechts) als de hoofdband te selecteren.
• Druk op de [▼]/[▲] om de gewenste frequentie te selecteren.

Opmerkingen: één keer op [▲] drukken kan de waarde met één stap verhogen, [▼]/[▲] ingedrukt houden kan de frequentie continu aanpassen.

De frequentie invoeren met het microfoonnummer

In de modus van het hoofdfrequentiebereik kunt u de frequentie invoeren via het microfoontoetsenbord. U zult mislukken als de ingevoerde frequentie buiten het bereik ligt. De frequentie is bijvoorbeeld ingesteld op 145.36250MHz

Opmerkingen: Als het frequentiebereik is ingesteld op een bereik, wordt de frequentie, wat u ook invoert of wijzigt, beperkt tot het huidige effectieve frequentiebereik van de VFO.

Het uitgangsvermogen selecteren

Er zijn 3 standen van uitgangsvermogen met de walkie-talkie om aan uw behoeften te voldoen. Als u over een korte afstand wilt communiceren, kan de lage vermogensafgifte worden ingeschakeld om de interferentie met andere stations en het stroomverbruik te verminderen.

• Druk een paar keer op de knop om het uitgangsvermogen te selecteren

S/RF Display	POWER OUTPUT (Uitgangsvermogen)
	VHF/UHF Taiwan
Hoog vermogen:	50W/50W 25W
Midden vermogen:	15W*/15W* 15W*
Laag vermogen:	5 W*/5 W* 5W*

Het uitgangsvermogen kan worden gewijzigd tijdens het verzenden.
Het uitgangsvermogen kan ook worden geselecteerd via het microfoontoetsenbord.
Druk eerst op de knop op het microfoontoetsenbord en druk vervolgens op de knop om respectievelijk het hoge vermogen, het gemiddelde vermogen en het lage vermogen te selecteren.

Enkele frequentie/dubbele frequentie werking

U kunt de twee frequenties bewaken tijdens de werking met dubbele frequentie. Er zijn twee onafhankelijke ontvangstcircuits: het linker frequentiebereik en de rechter frequentie (kan worden gebruikt voor verschillende frequenties, modi en functies). Er kan slechts één frequentie worden bewaakt tijdens de werking met enkele frequentie.

1. Druk op de knop, het functie menu wordt weergegeven.
2. Druk op de [SNGL(] het rechter frequentiebereik ) om de modus van de single-band werking te selecteren. U kunt werken met de [DIAL], [MAIN-BAND], [VOL], [VFO-SCAN] en de [M/CALL·MW] die op de linker frequentieband en de rechter frequentieband zijn geplaatst.

3. Druk op de knop, het functie menu wordt weergegeven. Daarna kunt u op de [DUAL] (rechter frequentie ) drukken om terug te keren naar de dubbele frequentie werking.


Selectie van het VFO kanaal, MR kanaal en CALL kanaal

• In de stand-by modus, als het voertuigstation in de VFO modus staat, kunt u op de knop drukken om het naar het MR opslag patroon te schakelen, druk nogmaals op de , het kan worden overgeschakeld naar de modus van CALL kanaal.
• In de stand-by modus, als het voertuigstation in de modus van MR opslag of de CALL kanaal modus staat, druk op de knop, en het kan worden gewijzigd in de VFO modus.

Duplex selectie

Het wordt gebruikt om een ​​zendfrequentie te selecteren die hoger (+) of lager (-) is dan de ontvangstfrequentie.

1. Druk in de stand-by modus op de [MAIN·BAND] knop om de linker frequentieband of de rechter frequentieband als de hoofdmodus te selecteren.
2. Druk op de knop om beurtelings de –DUPLEX, + DUPLEX of de simplex modus te selecteren.

Kanaal programmeren

De frequentie en de gerelateerde gegevens die vaak worden gebruikt, kunnen in het geheugenkanaal worden opgeslagen, zodat u ze niet elke keer hoeft te programmeren. Alleen met een simpele bewerking kunt u het geprogrammeerde kanaal opnieuw laden.

1. Stel de frequentie in op de verwachte frequentieband
   • Druk op de [VFO·SCAN] van de verwachte frequentieband om de VFO modus te selecteren
   • Om de ontvangstfrequentie, de DUPLEX en de CTCSS/DCS naar wens in te stellen.
2. Houd de [M/CALL·MW] in hetzelfde kanaal 1 seconde ingedrukt.
   • 2 waarschuwingsgeluiden
   • De indicator van "MR" en het opslagkanaalnummer beginnen te knipperen.
3. Schakel de [DIAL], selecteer het op te slaan opslagkanaal.
   • Het opslagkanaal dat niet is geprogrammeerd, moet leeg zijn.
4. Houd de [S.MW]( M/CALL·MW) (de linker frequentieband) een seconde ingedrukt om de programmeerbewerking te starten.
   • 3 waarschuwingsgeluiden

Als het opslagkanaalnummer automatisch toeneemt, drukt u op de [M/CALL·MW] om door te gaan met het programmeren.

Het kanaal verwijderen

Stappen die worden gebruikt om het enkele opslagkanaal te wissen:

1. Druk op de [VFO·SCAN] selecteer de frequentieband (de linker frequentieband of de rechter frequentieband) die de VFO nodig heeft.
2. Houd de [M/CALL·MW] van de overeenkomstige band één seconde ingedrukt.
   • De indicator van "MR" en het opslagkanaalnummer beginnen te knipperen.
3. Schakel de [DIAL] en selecteer het opslagkanaal dat moet worden gewist.
4. Houd de [CLR](DUP·MONI) een seconde ingedrukt om te wissen.
   • Als er 3 waarschuwingsgeluiden verschijnen, wordt de frequentie gewist.
   • De indicator van "MR" en het opslagkanaalnummer knipperen aan en uit.
   • Nadat het CALL kanaal is gewist, zal de huidige VFO het CALL kanaal opnieuw invoeren en automatisch de programmering uitvoeren.
5. Druk op de [BACK](V/MHz·SCAN)(de rechter frequentieband) en ga terug naar de VFO modus.

Functieset voor de gehele eenheid

1. Druk op de toets, het bedieningsmenus verschijnt.
2. Druk op de toets (rechterkant) en ga naar het functiemenu.
3. Verander de [DIAL], selecteer de "SET MODE" (INSTELMODUS) menugroep en druk op de [MHz TUNE].
4. Verander de [DIAL], selecteer de "TIME-OUT TIMER" (TIME-OUT TIMER) menu bediening, en druk op de [MHz TUNE].

Time-out Timer

OFF: Sluit de time-out timer
1-30: Na 1 to 30 minuten die van tevoren zijn ingesteld, wordt de stroom automatisch uitgeschakeld.

Automatische Uitschakeling (Auto Power Off)

OFF: Sluit de functie van automatische uitschakeling
30—720MIN: De stroom wordt automatisch uitgeschakeld na 30 tot 720 minuten.
Standaard: OFF

Luidspreker Selecteren (Speaker Select)

MODE-1: luidspreker van de hoofdmotor
MODE-2: luidspreker van het paneel
BOTH: luidspreker van de hoofdmotor en het paneel
Default: OFF

Ventilatorregeling (Fan Control)

OFF: Sluit de ventilatorfunctie
ON: Start de ventilatorfunctie
AUTO: automatische ventilatorregeling
Default: AUTO

Automatische Repeater (Automactic Repeater)

OFF: Sluit de automatische repeater
RPT1: repeater functie van de gemeenschappelijke frequentie
RPT2: repeater functie van de ongelijke frequentie
Default: OFF

MIC Ruisreductie (MIC Noise Reduction)

NOR: normale modus
MOD-1: gemeenschappelijke ruisreductie
MOD-2: verbeter de ruisreductie
Default: NOR

FM Zender Functie (FM Transmitter Function)

OFF: sluit de FM zender
ON: start de FM zender
Default: OFF

FM Zender Frequentie (FM Transmitter Frequency)

Frequentiebereik van de FM zender: 64-108MHz
Default: 64.5MHz

Weeralarm (Weather Alert)

OFF: sluit het weeralarm
ON: start het weeralarm
Default: OFF

Fabrieksreset (Factory Reset)

VFO: herstel de linker band, rechter band, radio, luchtvaart, en de VFO frequentie in het amplitude frequentiebereik
PART: herstel de algehele eenheid en stel de menuparameters in
FULL: volledig herstel van de machine
Default: VFO

Backlight Set (Achtergrondverlichting Instellen)

Red Backlight Set (Rode Achtergrondverlichting Instellen)

Green Backlight Set (Groene Achtergrondverlichting Instellen)
