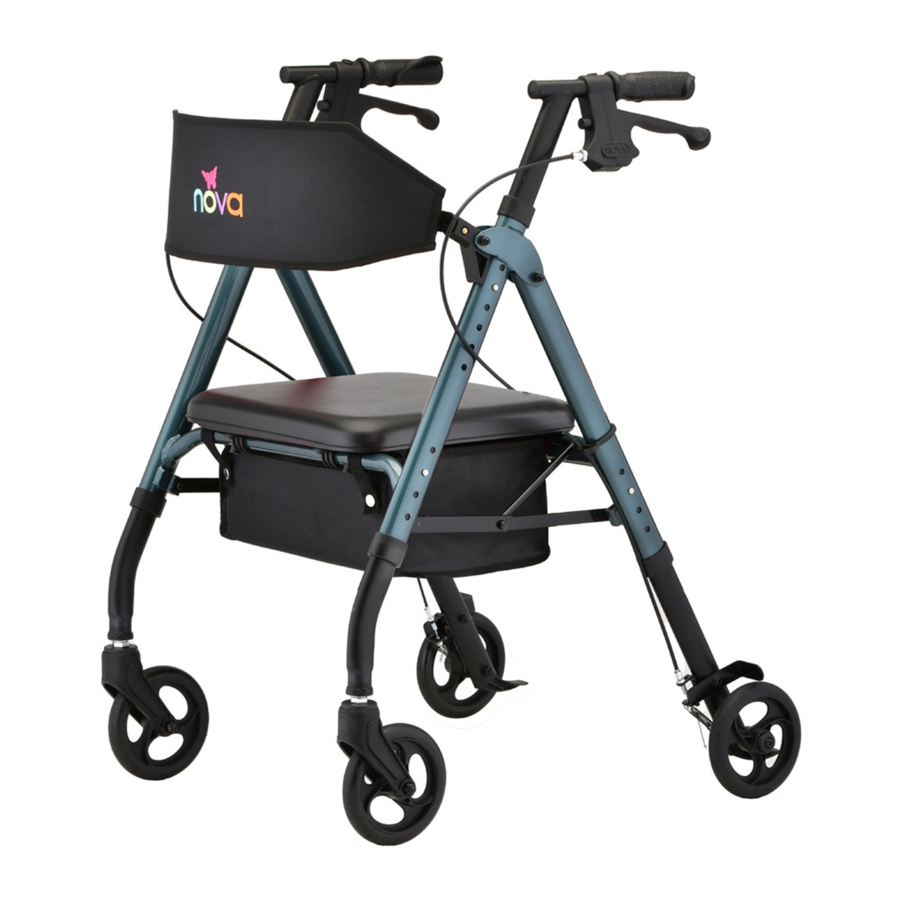

Nova STAR Series, 4256, 4258, 4259, 4289PL Handleiding

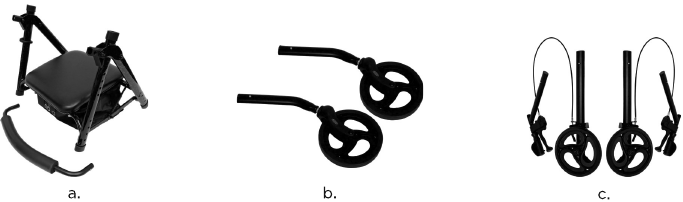

WAT IS INBEGREPEN

1. (1) Walker frame met tas & zitting en rugleuning
2. (2) Voorwielassemblages
3. (2) Achterwielassemblages met handremassemblages

Montage-instructies

Haal de rollator en de onderdelen voorzichtig uit de doos en verwijder alle beschermende onderdelen. Controleer alle onderdelen op schade door verzending. Als er onderdelen ontbreken of beschadigd zijn, bel dan 1-800-557- 6682 en vraag naar de klantenservice. Gebruik de rollator NIET voordat alle onderdelen zijn ontvangen.

1. Vouw de rollator uit door het voor- en achterframe uit elkaar te trekken en plaats deze op een vlakke ondergrond (afbeelding 1). Til de zitting op en duw de hendel van het vouwmechanisme naar beneden zodat de scharnieren aan de zijkant volledig zijn uitgeschoven. Laat de hendel rusten waar de zitting is bevestigd.

2. Plaats de rugleuning in de plastic scharnieren van de rugleuning (afbeelding 2) door de drukknopen naar binnen te drukken en de rugleuning volledig in het scharnier te schuiven totdat de knopen in de gaten klikken. Trek aan de rugleuning om er zeker van te zijn dat deze goed vastzit.

3. Draai de rollator zodat deze op de achterkant rust. Het NOVA-logo op de tas wijst naar boven (afbeelding 3).

4. Plaats de voorwielassemblages in het frame totdat de drukknopen klikken en volledig zijn ingeschakeld (afbeelding 4).

5. Draai de rollator om zodat deze op de voorkant rust (afbeelding 5).

6. Plaats de achterpootassemblage gemarkeerd met (R) in de rechterframesleuf totdat de drukknop klikt en volledig is ingeschakeld. Het wiel moet naar buiten wijzen. (afbeelding 6). Herhaal dit voor de linker (L) kant.

7. Laat de rollator op alle vier de wielen rusten en zorg ervoor dat alle wielen plat zijn en de zitting waterpas is (afbeelding 7).

8. Plaats de handremassemblages in het frame en zorg ervoor dat de kabels zich aan de buitenkant van het frame bevinden (afbeelding 8).

9. Pas de beenhoogte en de hoogte van de handgrepen aan het juiste niveau aan door op de drukknopen te drukken (afbeelding 9) en de onderdelen omhoog of omlaag te schuiven totdat de gewenste hoogte is bereikt.


OPMERKING: Zorg ervoor dat alle drukknopen volledig zijn ingeschakeld voordat u ze gebruikt. Alle poten moeten even hoog zijn en beide handgrepen moeten even hoog zijn voordat u ze gebruikt om de veiligheid van de gebruiker te garanderen.

Hoe u uw rollator gebruikt

Hoe te openen

1. Houd de rollator rechtop en laat hem op de achterwielen rusten.
2. Houd beide handgrepen vast en knijp in de handremmen.
3. Duw beide handgrepen naar beneden en naar voren totdat alle vier de wielen de grond raken
4. Duw op de onderkant van de tas totdat de opvouwbare dwarsbalk volledig is ingeschakeld

Hoe op te vouwen

1. Draai de gewatteerde zitting omhoog en trek voorzichtig aan de vouwriem totdat de rollator in de opgevouwen positie staat.

De juiste hoogte van de handgrepen bepalen

Ga rechtop achter de rollator staan met uw armen langs uw lichaam en beide voeten in lijn met de achterwielen.

Pas de hoogte van de handgrepen zo aan dat ze gelijk liggen met uw polsen. Dit moet een buiging van 20 tot 30 graden in de elleboog creëren bij het gebruik van de rollator (afbeelding 10).

Hoe te lopen met een rollator

(afbeelding 11)

1. Houd de handgrepen vast met uw vingers rond de handrem in de knijppositie. Met deze positie kunt u de rollator snel stoppen of uw snelheid regelen indien nodig door in de handrem te knijpen.
2. Rol uw rollator langzaam naar voren zodat de achterwielen een paar centimeter voor uw lichaam staan.
3. Stap naar voren en plaats één voet in lijn met de achterwielen.
4. Houd een constante rol voorwaarts aan en plaats uw andere voet in lijn met de achterwielen.
5. Bepaal een tempo dat comfortabel is en waarmee u elke stap in lijn met de achterwielen kunt plaatsen.

Hoe te zitten met een rollator

1. Vergrendel de remmen door de remhendels naar beneden te drukken totdat ze in de onderste stand vergrendelen
2. Test de rollator voordat u gaat zitten om er zeker van te zijn dat deze niet rolt.
3. Gebruik de handgrepen om uw lichaam te stabiliseren terwijl u zich omdraait.
4. Voordat u gaat zitten, raakt u met de achterkant van uw benen de rand van de zitting aan om een ​​goede positionering van de rollator te garanderen.
5. Houd de handgrepen vast en laat uw lichaam langzaam op de zitting zakken.

Om kantelen tijdens het zitten te voorkomen

Verdeel het gewicht gelijkmatig over de zitting. Ga NIET op één kant van de rollator leunen. Beide voeten moeten plat op de grond rusten.
Ondersteun uw volledige lichaamsgewicht NIET op de handgrepen wanneer u probeert te gaan zitten.

Hoe handremmen te gebruiken

Rollators met vergrendelbare handremmen

Om te gebruiken:

1. Knijp in de handrem om de rollator te stoppen of uw loopsnelheid te regelen

Vergrendelen/ontgrendelen:

1. Duw de remhendels naar beneden (afbeelding 14).

2. De hendels vergrendelen in een neerwaartse positie wanneer ze correct zijn ingeschakeld.
3. Trek aan de remhendels om te ontgrendelen.

De handremmen afstellen

Hoe de handremmen af te stellen

De volgende informatie is bedoeld om u te helpen bij het afstellen van uw NOVA Feather Touch-handremsysteem.

Opmerking: Het remsysteem op uw nieuwe NOVA-rollator is in de fabriek vooringesteld.

Om deze vooraf ingestelde positie te behouden, moet u ervoor zorgen dat de borgmoeren van de spanningsstelschroef vast tegen de behuizing en de achterwielen zitten (afbeelding 14).

Als u nog steeds problemen ondervindt met uw remmen, kunt u deze aanpassen door het volgende te doen:

1. Handrem zit te los
   Draai de borgmoer van de spanningsstelschroef los en draai de schroef één volledige slag met de klok mee (gezien vanaf de achterkant van de rollator). Als dit de afstelling niet corrigeert, herhaalt u dit één volledige slag tegelijk totdat u uw remmen hebt afgesteld. Zorg ervoor dat de borgmoer strak tegen de behuizing is gedraaid om te voorkomen dat de schroef losraakt

2. Handrem zit te strak
   Draai de borgmoer van de stelschroef los en draai de schroef één volledige slag tegen de klok in (gezien vanaf de achterkant van de rollator). Als dit de afstelling niet corrigeert, herhaalt u dit één volledige slag tegelijk totdat u uw remmen hebt afgesteld. Zorg ervoor dat de borgmoer strak tegen de behuizing is gedraaid om te voorkomen dat de schroef losraakt.

Onderhoud

Controleer uw rollator regelmatig om er zeker van te zijn dat de remmen correct werken en dat alle moeren en bouten vast zitten. Gebruik de rollator NIET als de remmen niet correct werken.

Veiligheidswaarschuwingsinstructies

• De maximale gewichtscapaciteit mag NIET worden overschreden.
• NIET gebruiken als rolstoel of om iemand te vervoeren.
• NIET zelf voortbewegen of rondrijden terwijl u zit.
• Er moet op worden gelet dat alle afneembare poten, wielen of andere bewegende objecten in goede staat verkeren voordat ze worden gebruikt.
• Controleer regelmatig de drukknopen van de handgreep en de poten om er zeker van te zijn dat ze vast zitten.
• Controleer regelmatig de drukknopen op de rugleuning om er zeker van te zijn dat ze zijn ingeschakeld.
• Neem altijd contact op met uw arts of therapeut voordat u het apparaat gebruikt om de juiste afstelling en gebruik te bepalen.
• De remmen moeten in de vergrendelde stand staan voordat u de zitting gebruikt. Probeer niet om uzelf voort te duwen of op enigerlei wijze te lopen.
• Beide voeten moeten plat op de grond rusten als u zit.
• Duw NIET op de rugleuning of strek uw lichaam over de rugleuning. Het is niet ontworpen om het hele gewicht van de gebruiker te dragen. De rugleuning moet altijd bevestigd zijn wanneer de rollator in gebruik is.
• NIET gebruiken op trappen, roltrappen, rolpaden of oneffen oppervlakken.
• Probeer NIET naar items te reiken terwijl u op de rollator zit. Deze beweging kan een verandering in de gewichtsverdeling veroorzaken en ervoor zorgen dat de rollator kantelt of onstabiel wordt.
• De tas/mand van de rollator heeft een gewichtscapaciteit van 4,5 kg. Items mogen niet over de bovenkant of voorkant van de mand hangen.
• Zorg ervoor dat het frame van de rollator volledig is geopend voor gebruik.
• Ga NIET op een helling op de rollator zitten.
• Ondersteun uw volledige lichaamsgewicht NIET op de handgrepen wanneer u probeert te gaan zitten.
• Verwijder de waarschuwingssticker NIET.

HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD. MISBRUIK VAN DE WALKER KAN DE GARANTIE ONGELDIG MAKEN.

Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Plaats geen armen of ellebogen op de handgrepen om te lopen of vanuit een zittende positie op te staan.

Lees deze gebruikershandleiding voordat u uw NOVA-rollator bedient of gebruikt.
Video online beschikbaar op www.novajoy.com
