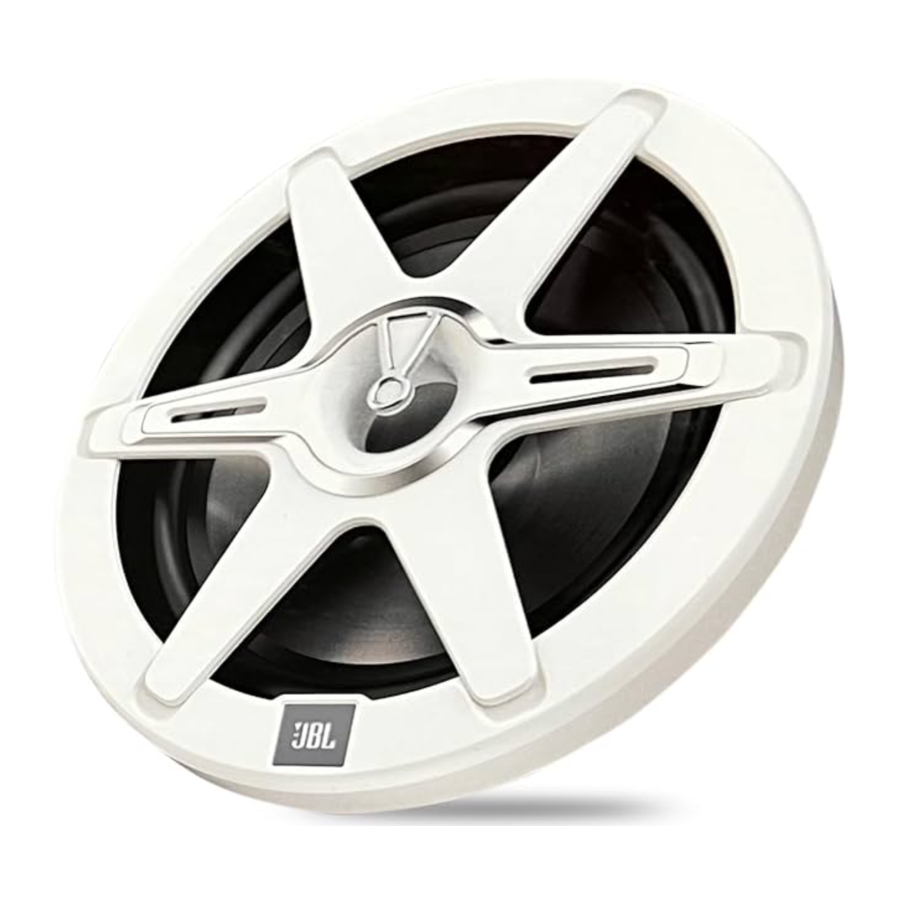

Harman JBL Club 6.5", JBL Club 8", JBL Club 10", JBL Club 12" Handleiding

Inhoud

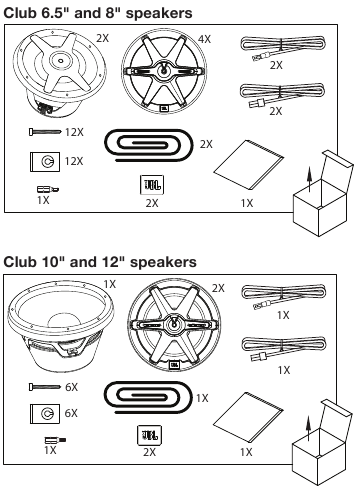

WAT ZIT ER IN DE DOOS

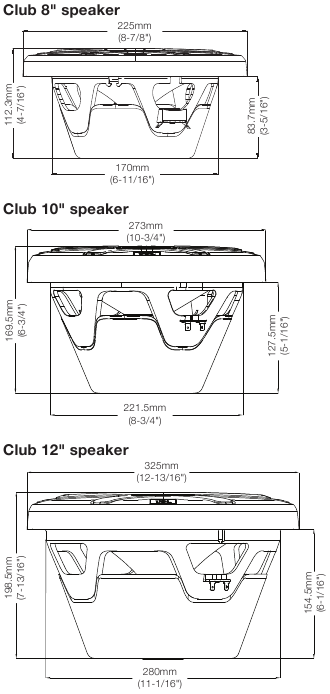

AFMETINGEN

Afmetingen

LUIDSPREKERSIGNAALBEDRADING

Om signaal naar de JBL-scheepsluidspreker te sturen, sluit u de positieve (+) en negatieve (-) luidsprekerdraden aan op de juiste luidsprekeruitgangen van uw bronapparaat of versterker. Zorg ervoor dat u de juiste polariteit in acht neemt.

LUIDSPREKER-LED-BEDRADING

Om stroom te leveren aan de LED's, steekt u de 24-gauge zwarte (+), blauwe, groene en rode LED-draden van de luidspreker in de meegeleverde vrouwelijke connector en leidt u vervolgens de draden van de vrouwelijke connector naar uw compatibele 12-volt stroombron of lichtregelaar (apart verkrijgbaar). Als u een afzonderlijke controller gebruikt, zorg er dan voor dat u elke draad op de juiste uitgang aansluit.
Luidspreker-LED-bedrading
Als u de LED's rechtstreeks op uw stroombron aansluit, kunt u de kleur van de LED's kiezen door de zwarte draad aan te sluiten op de positieve (+) aansluiting en de juiste R, G en/of B enkele draad of combinatie van draden op de negatieve (-) aansluiting.
Er zijn 7 mogelijke kleuren, afhankelijk van de bedradingsconfiguratie die u kiest:

Draad aangesloten op positieve (+12V) aansluiting Draad aangesloten op negatieve (-) aansluiting Kleur geproduceerd
Zwart Rood Rood
Groen Groen
Blauw Blauw
Rood + Groen Geel
Rood + Blauw Paars
Blauw + Groen Aquamarijn
Rood + Blauw + Groen Wit

SCHUIMRUBBER AANBRENGEN

Om uw installatie waterdicht te maken en een luchtdichte akoestische afdichting te creëren, brengt u de zelfklevende schuimrubber afdichting aan op het luidsprekerframe.

DE LUIDSPREKER MONTEREN

  1. Gebruik de meegeleverde schroeven en boor om de luidspreker op de locatie te monteren. Gebruik indien nodig de meegeleverde snelklemmen voor een veilige montage.
    OPMERKING: Het kan nodig zijn om nieuwe montagegaten voor de luidspreker te boren op de montagelocatie. Wees voorzichtig bij het snijden en gebruiken van schroeven met glasvezel om krassen en scheuren te voorkomen.
    De luidspreker monteren
  2. Zorg ervoor dat de sticker boven de tweeter met de pijl en "TOP" erop gedrukt is uitgelijnd met de pijl naar boven gericht. Dit zorgt ervoor dat de luidsprekeraansluitingen naar beneden zijn gericht, zodat er water uit weg kan lopen, en dat de grille-oriëntatie correct is. Verwijder de sticker na de installatie van de luidspreker.

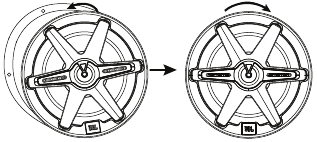

HET GRILLROOSTER BEVESTIGEN

Om het witte of grijze grillrooster te bevestigen, plaatst u het in een lichte hoek over de luidspreker en drukt u het naar beneden. Draai het vervolgens een paar graden met de klok mee om het op zijn plaats te vergrendelen. Zorg ervoor dat het JBL-logo onderaan staat.
Het grillrooster bevestigen

DE CLUB 10" OF 12" IN EEN BEHUIZING MONTEREN

De Club 10" en 12" subwoofers kunnen worden gemonteerd in een free-air toepassing, of in een gesloten of gepoorte subwooferbehuizing.
De Club 10 monteren

GESLOTEN KASTVOLUME

(INCLUSIEF DRIVERVERPLAATSING)

V BOX

Luidsprekerformaat Behuizingsformaat Afstemfrequentie
10" Free air 44.9Hz
0.75 ft3 (21.2L)* 61.8Hz*
1.25 ft3 (35.4L) 55.6Hz
2.25 ft3 (63.6L) 51.1Hz
3 ft3 (85L) 49.6Hz
12" Free air 34.3Hz
1.25 ft3 (35.4L) 56.5Hz
1.74 ft3 (49.3L)* 51.2Hz*
2.25 ft3 (63.6L) 47.9Hz
3 ft3 (85L) 44.9Hz

* Aanbevolen

VENTED-BOX VOLUME

(INCLUSIEF DRIVERVERPLAATSING)

V BOX

Luidspreker formaat Behuizing formaat Poort lengte Poort diameter Afstemming frequentie
10" 1.18 ft3 (33.5L)* 9-7/8" (250mm)* 3-1/16" (78mm)* 34Hz*
1.25 ft3 (35.4L) 9-7/8" (250mm) 3-3/16" (81mm) 34Hz
2.25 ft3 (63.6L) 11-13/16" (300mm) 4-7/8" (123mm) 34Hz
3 ft3 (85L) 7-7/8" (200mm) 5-3/4" (146mm) 34Hz
12" 1.25 ft 3 (35.4L) 11-13/16" (300mm) 2-5/8" (66mm) 27.8Hz
2.25 ft3 (63.6L) 11-13/16" (300mm) 3-7/8" (97mm) 27.8Hz
3 ft3 (85L) 9-7/8" (250mm) 4-1/2" (113mm) 27.8Hz
3.12 ft3 (88.5L)* 9-7/8" (250mm)* 4-5/8" (117mm)* 27.8Hz*

TECHNISCHE GEGEVENS

(ALLEEN CLUB 10" EN 12" SUBWOOFERS)

THIELE-SMALL PARAMETERS Club 10"
(250mm) 		Club 12"
(300mm)
Gelijkstroomweerstand spreekspoel: REVC (OHMs) 3.47 3.23
Elektrische inductie: LCES (mH) 20.34 27.98
Stralingsoppervlak driver: SD (CM2) 320.47 510.71
Motorkrachtfactor: BL (TM) 12.505 13.051
Nalevingsvolume: VAS (Liters) 18.9086 60.6378
Naleving van de ophanging: CMS (mm/N) 0.13 0.164
Bewegende massa, luchtbelasting: MMS (Grams) 96.45 131.368
Bewegende massa, zonder luchtbelasting: MMD (Grams) 89.967 118.327
Vrijeluchtresonantie: FS (Hz) 44.9 34.3
Mechanische Q: QMS 6.983 9.373
Elektrische Q: QES 0.603 0.537
Totale Q: QTS 0.555 0.508
SPL, 1W/1m @ 4ohm: Lm (dB) 86.57 88.6

SPECIFICATIES

Club 6.5" Club 8" Club 10" Club 12"
Continu vermogen 75W 150W 300W 400W
Piekvermogen 225W 450W 900W 1200W
Frequentiebereik 50Hz – 20kHz 30Hz – 20kHz 25Hz – 500Hz 25Hz – 500Hz
Nominale impedantie Ohm Ohm Ohm Ohm
Gevoeligheid 92dB 92dB 89dB 89dB
Externe diameter 178mm
(7") 		225mm
(8-7/8") 		273mm
(10-3/4") 		325mm
(12-13/16")
Diameter montagegat 133mm
(5-1/4") 		170mm
(6-11/16") 		221.5mm
(8-3/4") 		280mm
(11-1/16")
Totale diepte 91mm
(3-19/32") 		112.3mm
(4-7/16") 		169.5mm
(6-3/4") 		198.5mm
(7-13/16")
Montagediepte 65mm
(2-9/16") 		83.7mm
(3-5/16") 		127.5mm
(5-1/16") 		154.5mm
(6-1/16")
