NexiGo AS200 handleiding

Inhoud

PRODUCTINTRODUCTIE

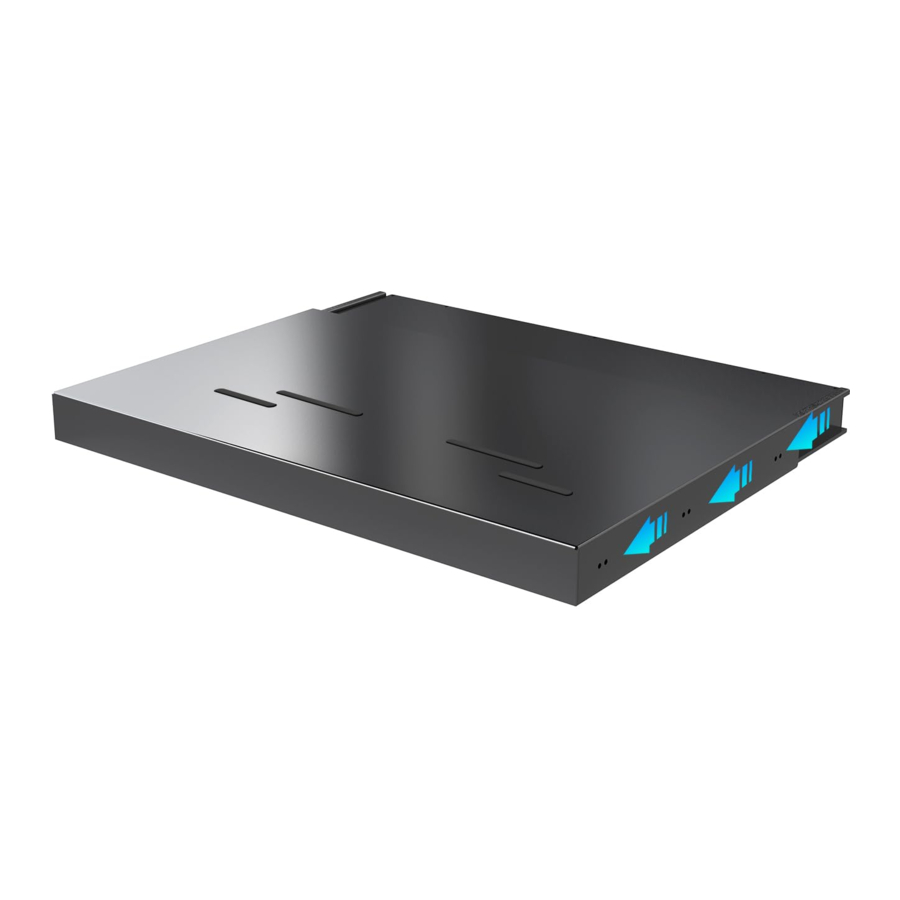

De NexiGo Sliding Tray is een geautomatiseerd platform dat is ontworpen voor gebruik met projectoren met ultrakorte projectieafstand. De tray kan worden verplaatst, naar voren/achteren met de knoppen aan de achterkant van het apparaat. Het geïntegreerde geheugen zorgt ervoor dat hij automatisch terugkeert naar een vooraf ingestelde positie telkens wanneer de projector wordt aangezet.

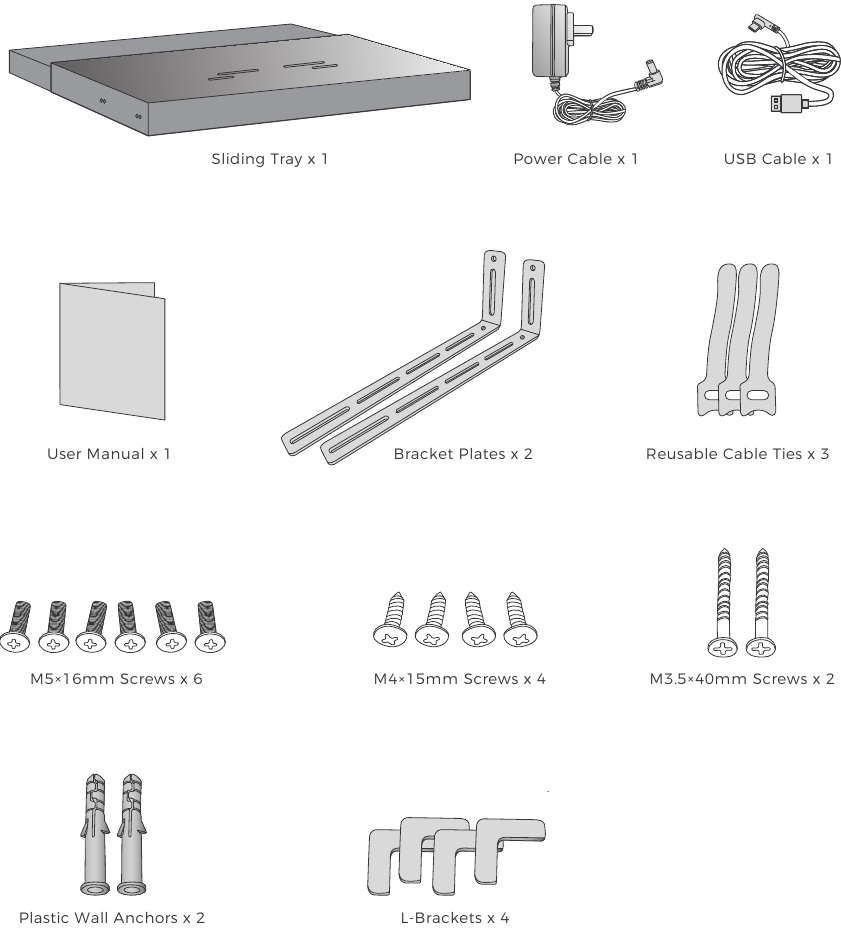

WAT ZIT ER IN DE DOOS?

KNOPINSTRUCTIES

KNOPINSTRUCTIES

  1. Forward: Verplaats de tray naar voren.
  2. Backward: Verplaats de tray naar achteren.
  3. Power: Sluit de tray aan op een stroombron.
  4. Signal: Sluit de tray aan op uw projector.

SPECIFICATIES

Maximale belastbaarheid 25 kg
Maximale schuifafstand naar voren 33 cm
Afmetingen apparaat 61 x 36,8 x 6 cm
Productgewicht 11,6 kg

INSTALLATIEGIDS

HOE MONTEER IK DE SLIDING TRAY?

Monteren op een tafel of dressoir

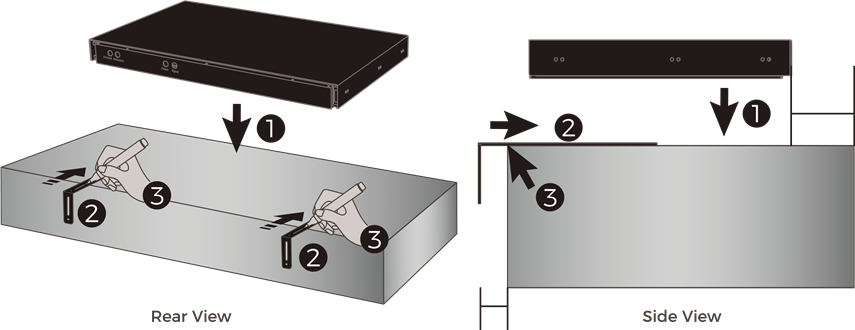

  1. Plaats de SlidingTray op de juiste positie op de tafel of het dressoir en steek de lange zijden van de twee Bracket Plates in de onderkant van de Sliding Tray (met de korte zijden van de Bracket Plates naar beneden gericht), en markeer de lengtes waarop de beugelplaten moeten worden geplaatst.
    HOE MONTEER IK DE SLIDING TRAY? - Stap 1

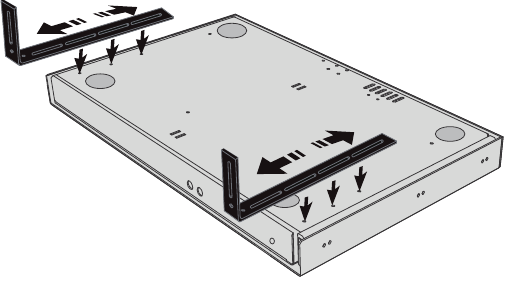

  2. Draai de Sliding Tray om. Met de gaten aan de onderkant van de tray. Plaats het lange uiteinde van elke bracket plate op de onderkant van de tray, met het korte uiteinde van de bracket plate naar buiten gericht, zoals hieronder wordt weergegeven.
    HOE MONTEER IK DE SLIDING TRAY? - Stap 2

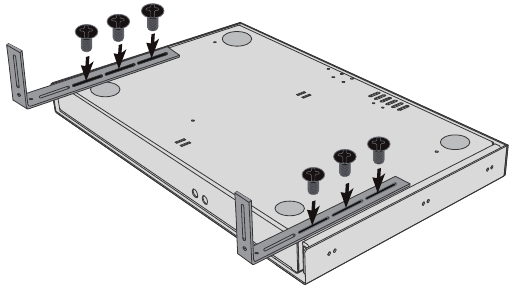

  1. Om de Bracket Plates aan de tray te bevestigen, steekt u een M5×16mm Screw in elk van de zes gaten en draait u ze vast.
    informatie M5×16mm Screw kan op elke plaats van elk gat van de beugelplaat worden gestoken.
    HOE MONTEER IK DE SLIDING TRAY? - Stap 3

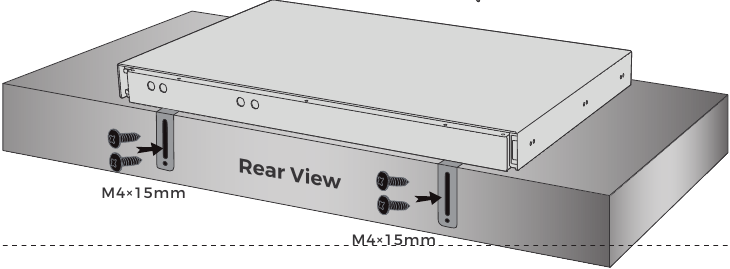

  2. Plaats de Sliding Tray op het oppervlak waar u hem wilt bewaren. Bevestig de beugel aan de achterkant van uw tafel of dressoir met behulp van de M4×15mm Self-Tapping Screws.
    HOE MONTEER IK DE SLIDING TRAY? - Stap 4

HOE STEL IK DE SLIDING TRAY IN VOOR GEBRUIK MET DE PROJECTOR?

Een positievoorinstelling instellen

  1. Voorzie de Sliding Tray van stroom met de meegeleverde Power Cable.
    SLIDING TRAY - Een positievoorinstelling instellen - Stap 1
  2. Plaats uw projector op de tray en schakel hem in.
    SLIDING TRAY - Een positievoorinstelling instellen - Stap 2

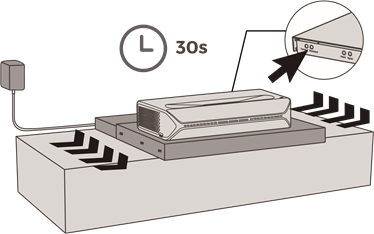

  3. Pas de afstand van de Sliding Tray aan met behulp van de knoppen vooruit en achteruit aan de achterkant van de tray. Wanneer het geprojecteerde scherm in de juiste positie staat, wacht u 30 seconden om die positie op te slaan als een voorinstelling.
    SLIDING TRAY - Een positievoorinstelling instellen - Stap 3

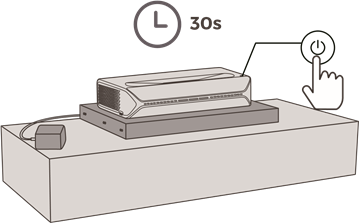

  4. Schakel zowel de tray als de projector uit. Wacht nog 30 seconden voordat u doorgaat met de volgende stap.
    SLIDING TRAY - Een positievoorinstelling instellen - Stap 4

De projector aansluiten op de Sliding Tray

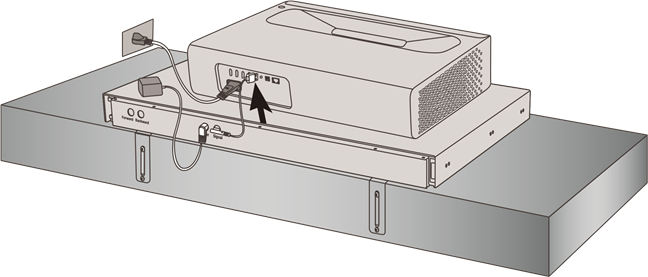

  1. Sluit de Sliding Tray aan op uw projector met behulp van de meegeleverde USB Cable.
    De projector aansluiten op de Sliding Tray - Stap 1
  2. Schakel de tray in om hem terug te zetten in de oorspronkelijke positie. Als hij niet terugkeert naar zijn oorspronkelijke positie, start u het voorinstellingproces opnieuw of neemt u contact op met de klantenservice voor meer hulp.
    De projector aansluiten op de Sliding Tray - Stap 2

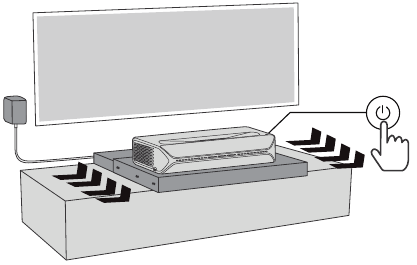

  3. Zet uw projector aan om de Sliding Tray terug te zetten in de vooraf ingestelde positie. De tray beweegt nu automatisch naar de vooraf ingestelde positie wanneer u uw projector aanzet en keert terug naar de oorspronkelijke positie wanneer u uw projector uitzet.
    De projector aansluiten op de Sliding Tray - Stap 3

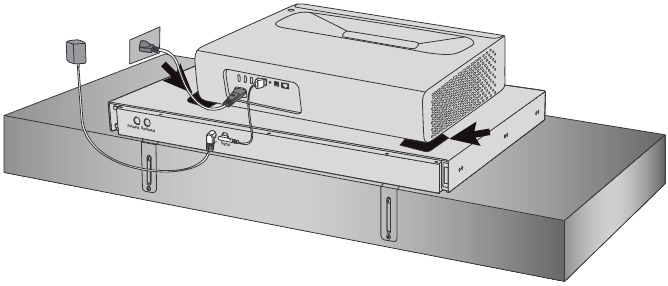

  4. Verwijder de kleeflaag van de vier L-Brackets en plaats ze op elke hoek van uw projector. Deze beugels dienen als referentiepunt als u de projector ooit terug op zijn plaats moet zetten.
    De projector aansluiten op de Sliding Tray - Stap 4

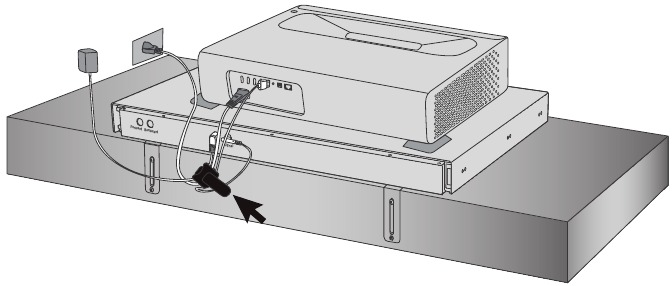

  5. Gebruik de Reusable Cable Ties om alle kabels samen te bundelen.
    informatie Herhaal alle bovenstaande stappen zorgvuldig wanneer u de tray naar verschillende locaties verplaatst.
    De projector aansluiten op de Sliding Tray - Stap 5

CONTACTINFORMATIE

Tel: +1(458) 215-6088

E-mail: cs@nexigo.com

Website: www.nexigo.com

Neem contact op met GRATIS online services.

facebook.com/letsnexigo

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

  • waarschuwing GEVAAR: Kleine onderdelen. Buiten bereik van kinderen jonger dan 5 jaar houden.
  • Zorg ervoor dat de NexiGo Sliding Tray is uitgeschakeld tijdens de installatie.
  • Steek uw handen niet in openingen in de tray om letsel te voorkomen.
  • Houd het gebied voor de tray vrij van obstakels.
  • Probeer de tray niet te forceren.
  • Probeer het product niet zelf te demonteren of te repareren. Als u technische problemen ondervindt, zoek dan professionele hulp.
  • Vanwege het aanzienlijke gewicht van het product wordt geadviseerd om er voorzichtig mee om te gaan om mogelijke incidenten te voorkomen.
  • Neem voorzorgsmaatregelen om elk risico op beknelling van de vingers bij het gebruik van het product te vermijden.
  • Stel de tray niet bloot aan vocht of vloeistoffen om het risico op brand en/of elektrische schokken te verminderen.
  • Gebruik alleen hulpstukken en accessoires die rechtstreeks door de fabrikant zijn gespecificeerd.
  • Gebruik alleen een stroombron met de spanning die in deze handleiding wordt gespecificeerd om mogelijke gevaren te vermijden.
  • Vermijd het opstellen van de tray in gebieden die gevoelig zijn voor trillingen of andere storingen om een stabiele werking te garanderen.
