Asus Xonar SE handleiding
Inhoud van de verpakking
Deze verpakking moet het volgende bevatten:
- ASUS Xonar SE PCIE-audiokaart
- Low Profile Bracket x1
- Snelstartgids x1
Systeemvereisten
Om een succesvolle installatie van de Xonar SE-audiokaart te garanderen, moet uw computer aan de volgende eisen voldoen:
- Eén PCIE 1.0 (of hoger) compatibele slot voor de audiokaart
- Microsoft® Windows® 10/ 8.1 /7 SP1 (32/64bit)
- Intel® Pentium® 4 1.4 GHz of AMD® Athlon 1400 CPU of snellere CPU
- 1 GB (of meer) DRAM-systeemgeheugen
- 300 MB beschikbare HDD-ruimte voor het installatiepakket van het stuurprogramma
- Hoogwaardige hoofdtelefoon of actieve analoge luidsprekers om te genieten van het ultra-high fidelity-geluid van de kaart
Stuurprogramma installeren
Nadat u de Xonar SE-audiokaart in uw computer hebt geïnstalleerd, moet u het apparaatstuurprogramma installeren dat de Xonar SE-audiokaart in staat stelt om met het Windows-besturingssysteem te werken.
Zorg ervoor dat u het audiokaartstuurprogramma hebt geïnstalleerd voordat u het Xonar SE-stuurprogramma installeert. Anders kan er een fout optreden bij de installatie van het stuurprogramma.
Het apparaatstuurprogramma installeren:
- Nadat u de Xonar SE-kaart hebt geïnstalleerd, schakelt u uw computer in. Windows® detecteert automatisch de audiokaart en zoekt naar apparaatstuurprogramma's. Wanneer u om de stuurprogramma's wordt gevraagd, klikt u op Cancel (Annuleren).
- Ga naar de officiële ASUS-website www.asus.com om het nieuwste stuurprogramma te downloaden en te installeren.
- Volg de instructies op het scherm om de installatie te voltooien.
Functionaliteit

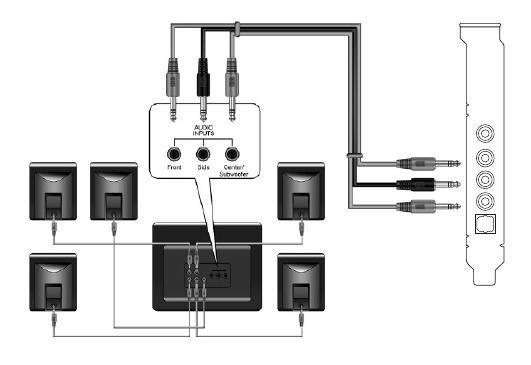

5.1-kanaals luidsprekers

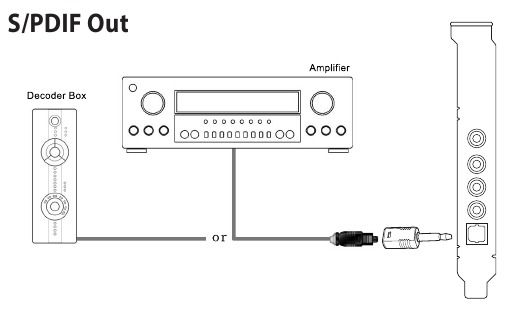

Digitale luidsprekers

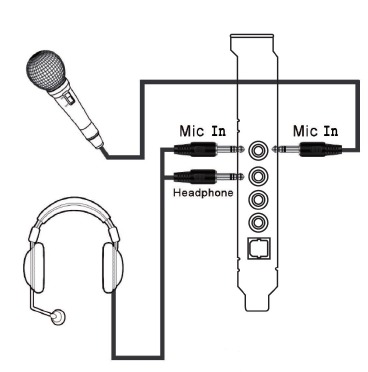

Microfoon/hoofdtelefoon
Hardwarekenmerken

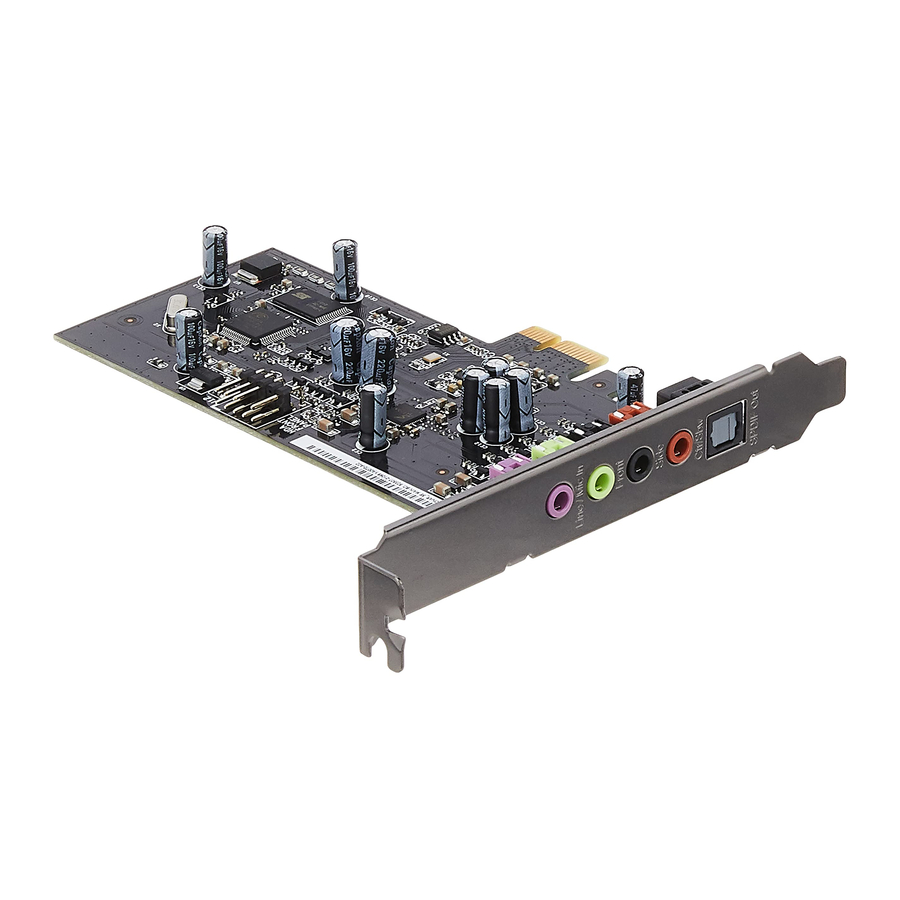

Bovenaanzicht
Zijaanzicht
| Nr. | Item | Nr. | Item |
| 1 | Microfooningang | 4 | Center/Subwoofer uitgang |
| Line-ingang | |||
| 2 | Hoofdtelefoon/Frontuitgang | 5 | S/PDIF-uitgang |
| 3 | Zijsurrounduitgang | 6 | Audioheader voorpaneel |

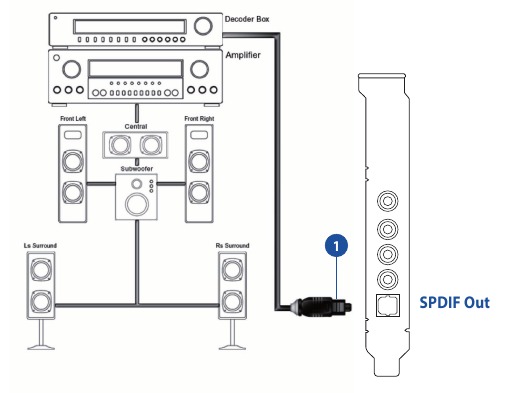

Digitale luidsprekersystemen aansluiten (Home Theater)
| Nr | Item | Beschrijving |
| 1 | Optische kabel | Sluit de optische TOSLINK-kabel van uw decoder aan op de S/PDIF-uitgang. |
Stereohoofdtelefoon aansluiten
| Nr | Item | Beschrijving |
| 1 | Frontuitgang/hoofdtelefoonaansluiting | De Frontuitgang heeft een ingebouwde hoogwaardige versterker om hoofdtelefoons aan te sturen. Sluit uw stereohoofdtelefoon rechtstreeks aan op deze aansluiting. |

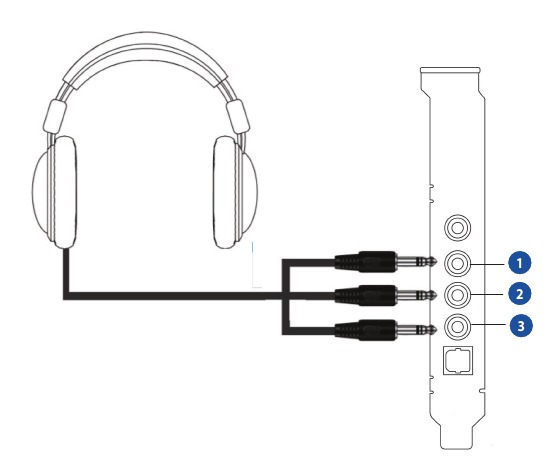

5.1-kanaals hoofdtelefoon aansluiten
| Nr | Item | Beschrijving |
| 1 | Frontuitgang | Sluit de 3,5 mm-stekker van het voorkanaal van uw 5.1-kanaals hoofdtelefoon aan op deze aansluiting. |
| 2 | Zijsurrounduitgang | Sluit de 3,5 mm-stekker van het surroundkanaal van uw 5.1-hoofdtelefoon aan op deze aansluiting. |
| 3 | Center/Subwoofer-uitgang | Sluit de 3,5 mm-stekker van het center-/baskanaal van uw 5.1-hoofdtelefoon aan op deze aansluiting. |
Connectiviteitsopties

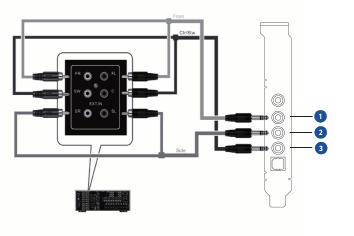

Analoge eindversterker aansluiten
| Nr. | Item | Beschrijving |
| 1 | Frontuitgang | Wordt aangesloten op de "linker voor"- en "rechter voor"-ingang van de analoge versterker met de mini-jack naar RCA-kabel. |
| 2 | Zijsurrounduitgang | Wordt aangesloten op de "linker surround"- en "rechter surround"-ingang van de analoge versterker met de mini-jack naar RCA-kabel. |
| 3 | Center/Subwoofer-uitgang | Wordt aangesloten op de "Center"- en "subwoofer"-ingang van de analoge versterker met de mini-jack naar RCA-kabel. |
2-kanaals luidsprekers aansluiten
| Nr. | Item | Beschrijving |
| 1 | Frontuitgang/hoofdtelefoonaansluiting | Sluit de 3,5 mm-stekker van de 2 luidsprekers aan op deze Frontuitgang. |
4-kanaals luidsprekers aansluiten
| Nr. | Item | Beschrijving |
| 1 | Frontuitgang | Wordt aangesloten op de Front-ingang van de 4 luidsprekers met de mini-jackkabel. |
| 2 | Zijsurrounduitgang | Wordt aangesloten op de Surround-ingang van de 4 luidsprekers met de mini-jackkabel. |

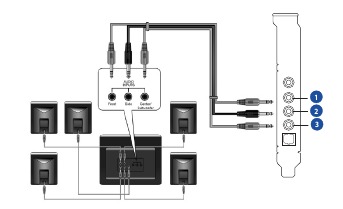

5.1-kanaals luidsprekers aansluiten
| Nr. | Item | Beschrijving |
| 1 | Frontuitgang | Wordt aangesloten op de Front-ingang van de 5.1-luidsprekers met de mini-jackkabel. |
| 2 | Zijsurrounduitgang | Wordt aangesloten op de Surround-ingang van de 5.1-luidsprekers met de mini-jackkabel. |
| 3 | Center/Subwoofer-uitgang | Wordt aangesloten op de Center/Subwoofer-ingang van de 5.1-luidsprekers met de mini-jackkabel. |
Microfoon aansluiten
| Nr. | Item | Beschrijving |
| 1 | Microfooningang | Sluit de 3,5 mm-stekker van de microfoon aan op deze Mic-In aansluiting voor spraakcommunicatie, opname of karaoke. |
| 2 | Hoofdtelefoonaansluiting | De Frontuitgang heeft een ingebouwde hoogwaardige versterker om hoofdtelefoons aan te sturen. Sluit uw stereohoofdtelefoon rechtstreeks aan op deze aansluiting. |
Line-In audiobronnen aansluiten
| Nr. | Item | Beschrijving |
| 1 | Line-ingang | Sluit de 3,5 mm-stekker van de CD/MP3-speler of andere analoge audiobronnen op lijnniveau aan op deze Line-In aansluiting voor geluidsopname (zie het gedeelte "Mixer" van de stuurprogrammagids). |
Veiligheidsinformatie
- Lees, voordat u het apparaat op een moederbord installeert, zorgvuldig alle handleidingen door die bij de verpakking zijn geleverd.
- Om elektrische schokken of kortsluiting te voorkomen, schakelt u de voeding uit voordat u het apparaat op een moederbord installeert of signaalkabels op het apparaat aansluit.
- Als het apparaat kapot is, probeer het dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw winkelier.
- Controleer voordat u het product gebruikt of alle kabels correct zijn aangesloten. Neem onmiddellijk contact op met uw dealer als u schade constateert.
- Om kortsluiting te voorkomen, houdt u paperclips, schroeven en nietjes uit de buurt van connectoren, contactdozen en circuits.
- Vermijd stof, vochtigheid en extreme temperaturen. Plaats het product niet in een ruimte waar het nat kan worden.
- Plaats het product op een stabiele ondergrond.
- Als u technische problemen met het product ondervindt, neem dan contact op met een gekwalificeerde servicemonteur of uw winkelier.
Dit symbool van de doorgekruiste verrijdbare afvalbak geeft aan dat het product (elektrische en elektronische apparatuur) niet bij het gemeentelijk afval mag worden geplaatst. Raadpleeg de plaatselijke voorschriften voor het afvoeren van elektronische producten.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Asus Xonar SE handleiding
