Noctua NH-D15 chromax.black Handleiding
LGA1700, LGA1200 & LGA115x

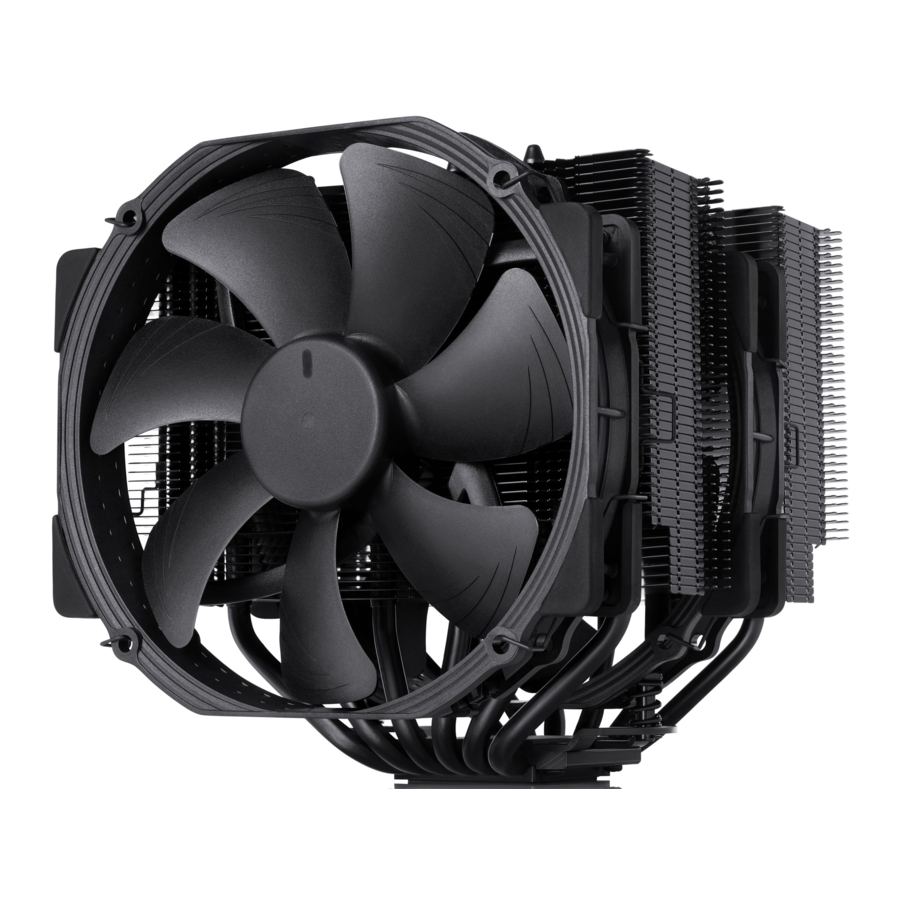

Ons vlaggenschipmodel NH-D15, gebouwd op basis van de legendarische NH-D14 en voortbordurend op zijn zoektocht naar ultieme stille koelprestaties, is een eliteklasse dual-tower koeler voor de hoogste eisen.
Ik ben ervan overtuigd dat u iets zult kunnen voelen van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van deze koeler.
Veel plezier met uw Noctua NH-D15 chromax.black!
INSTALLATIEHANDLEIDING
Deze handleiding leidt u stap voor stap door het installatieproces van het SecuFirm2™-montagesysteem.
Raadpleeg voordat u de koeler installeert het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord.
Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules).
Controleer nogmaals of de koelvin en ventilatorklemmen geen contact maken met de VGA-kaart, andere PCIe-kaarten, koelvinnen van het moederbord of andere componenten.
Noctua kan niet verantwoordelijk worden gehouden voor schade of verliezen veroorzaakt door compatibiliteitsproblemen.
Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons ondersteuningsteam via support@noctua.at.

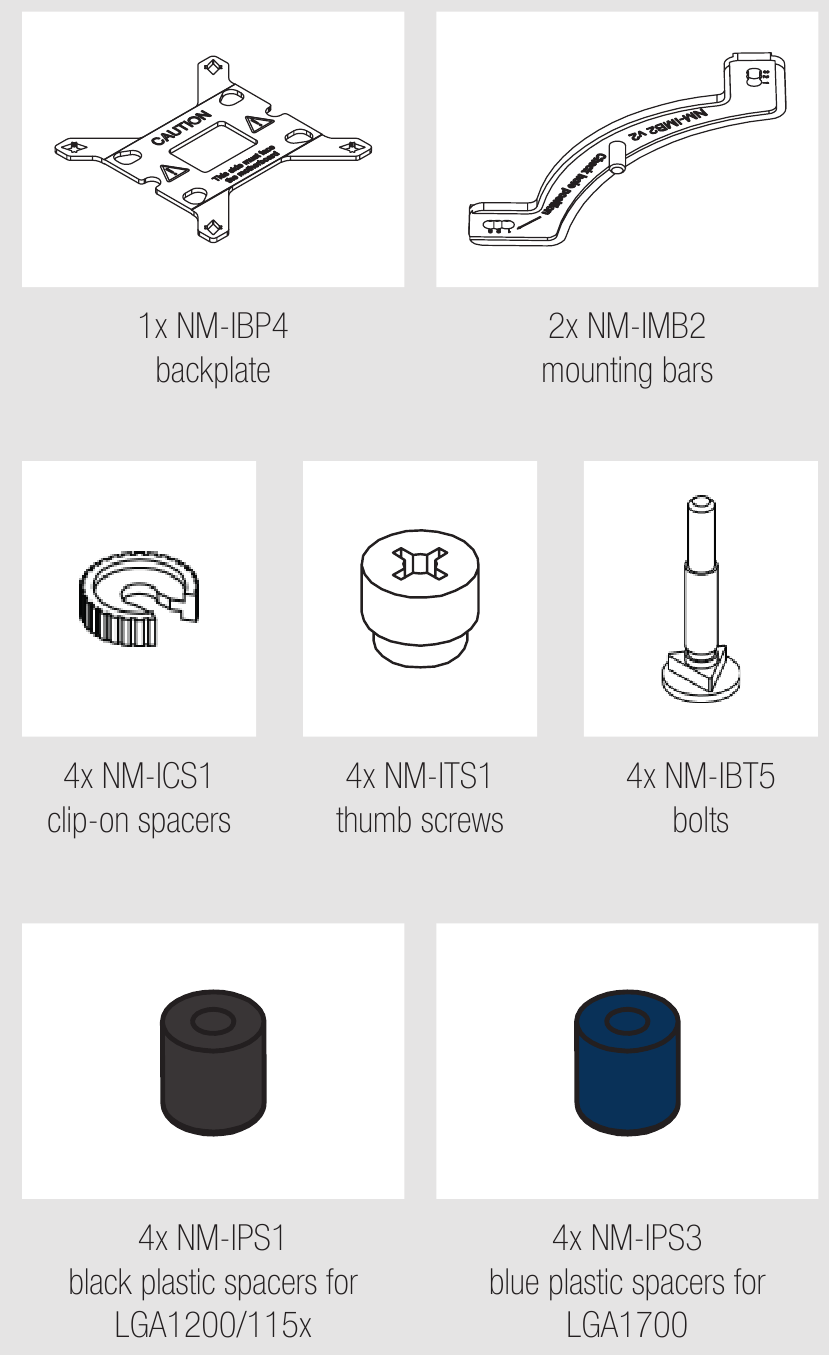

Vereiste montageonderdelen:
Het moederbord verwijderen
Als u de koeler op een gemonteerd systeem wilt gebruiken en uw behuizing geen uitsparing aan de achterkant van de moederbordlade heeft, moet u eerst het moederbord uit de behuizing verwijderen om de meegeleverde achterplaat te kunnen installeren.
De achterplaat instellen

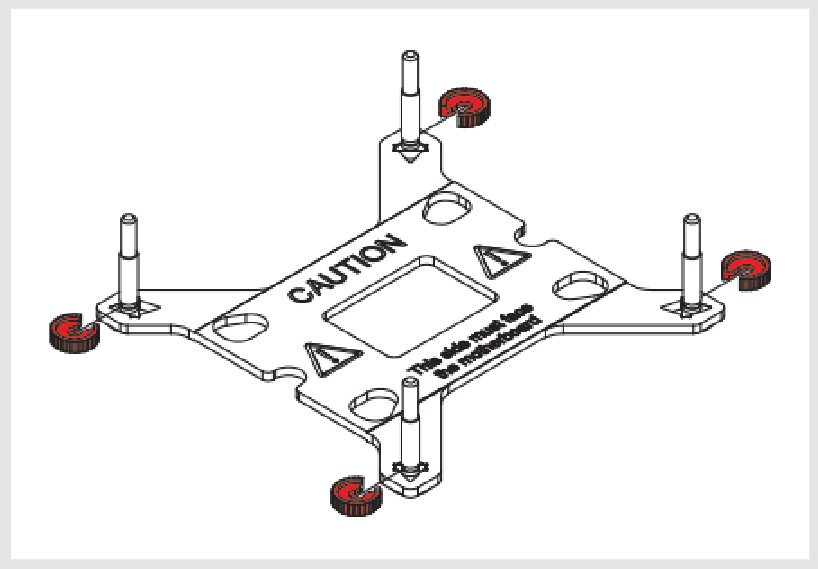

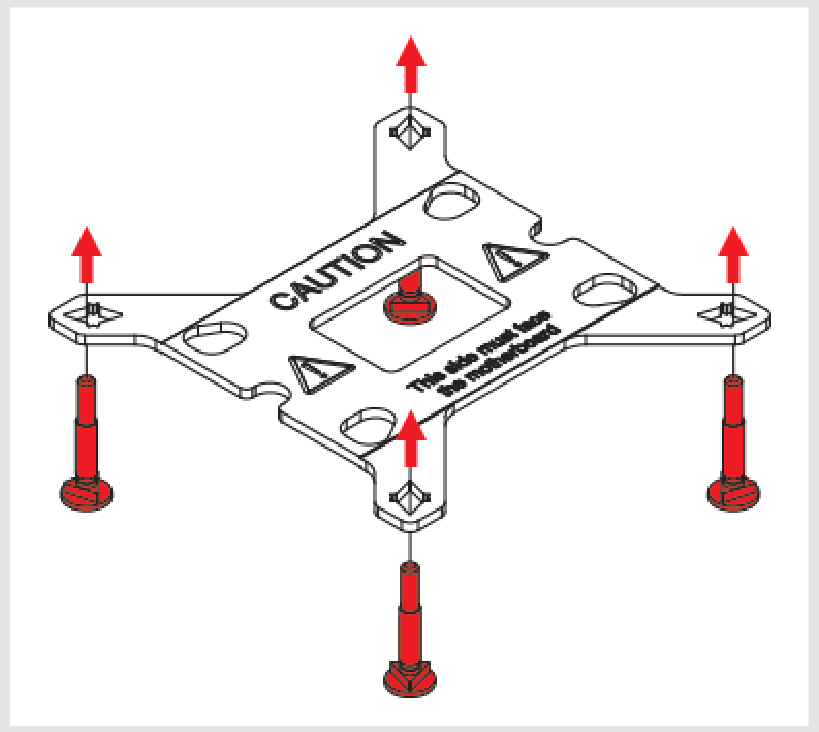

Identificeer eerst de zijde van de achterplaat die naar het moederbord gericht moet zijn (gemarkeerd met waarschuwingsborden). Kies vervolgens de juiste gatafstand voor uw socket en steek de vier bouten vanaf de andere kant in de achterplaat (gemarkeerd met modelnaam, SecuFirm2™-branding en nummers voor gatafstand) op de juiste positie.

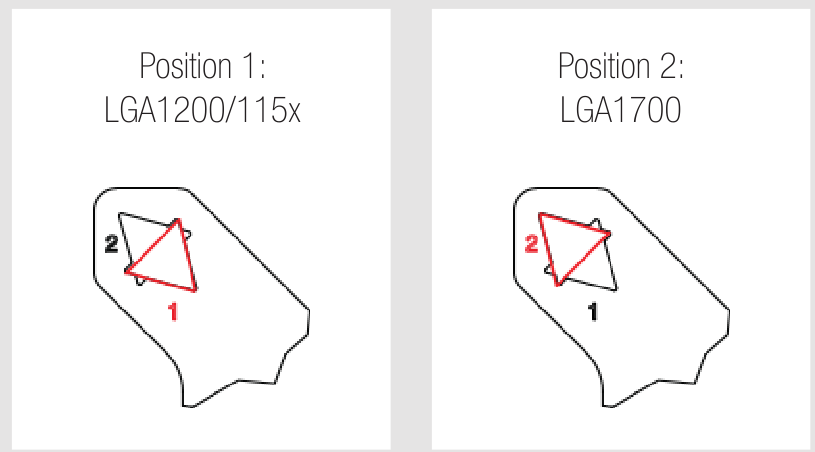

Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):
Zet de bouten vast met de NM-ICS1 clip-on afstandhouders. Houd er rekening mee dat er 2 extra clip-on afstandhouders worden meegeleverd voor het geval er een verloren of beschadigd raakt bij het verwijderen van de bouten op een later tijdstip.
De achterplaat bevestigen

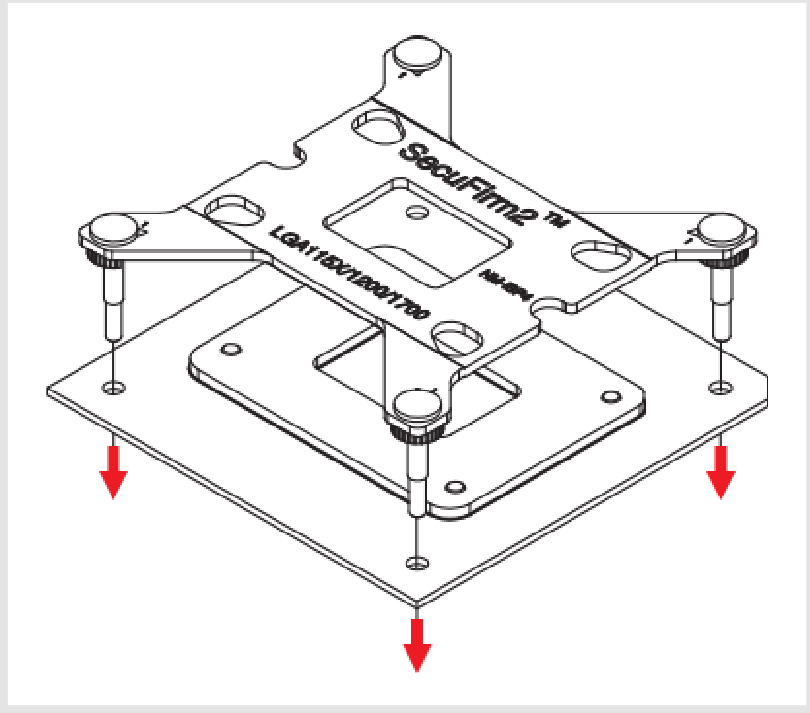

De meegeleverde achterplaat wordt over de standaard achterplaat van het moederbord geïnstalleerd, dus de standaard achterplaat van het moederbord mag niet worden verwijderd. Plaats de achterplaat aan de achterkant van het moederbord zodat de bouten door de montagegaten steken.
De montagebeugels installeren
Kies eerst de juiste set plastic afstandhouders en de juiste set gaten op de montagebeugels, afhankelijk van of u een LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) of een LGA1700-moederbord (LGA17xx-familie) gebruikt.

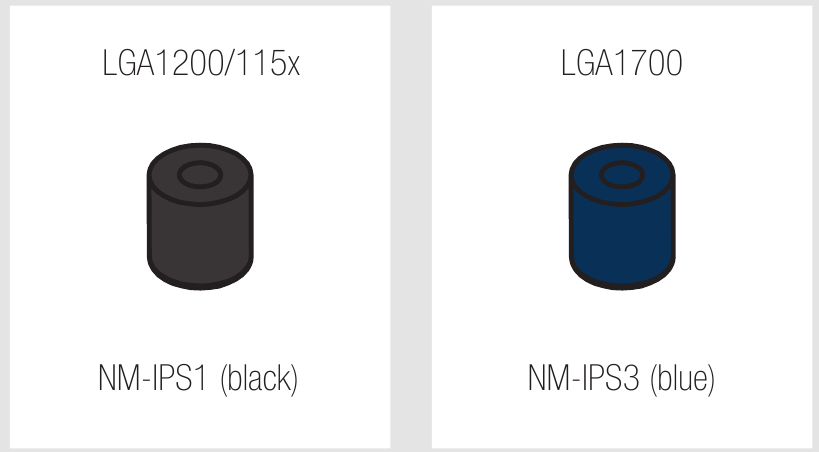

Gebruik de zwarte NM-IPS1 plastic afstandhouders voor LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) en de blauwe NM-IPS3 afstandhouders voor LGA1700 (LGA17xx-familie).

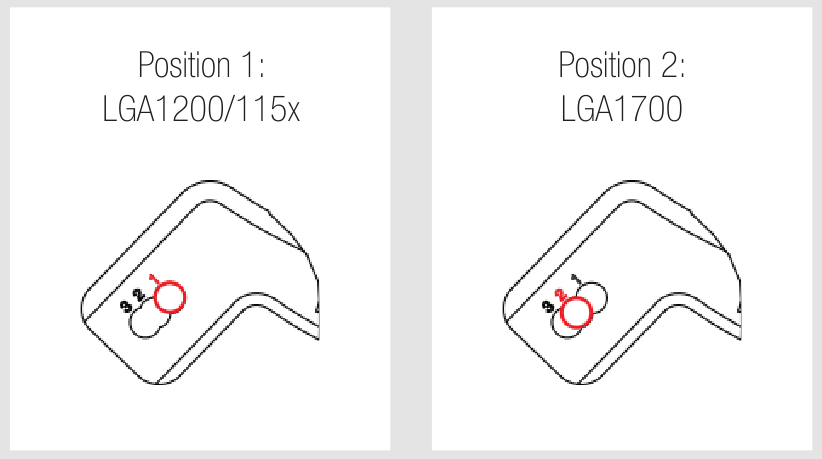

Gebruik gatpositie 1 voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) en gatpositie 2 voor LGA1700 (LGA17xx-familie):

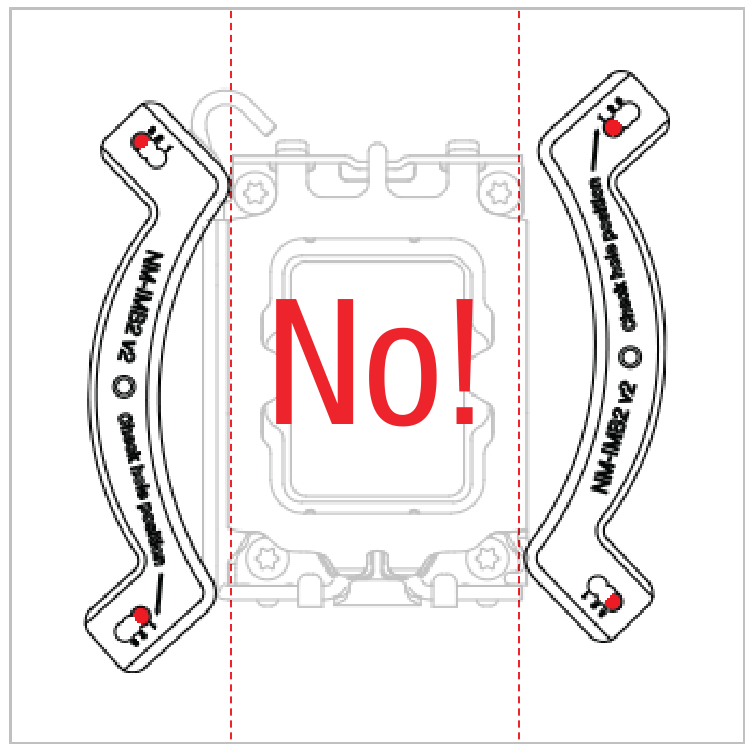

Zorg ervoor dat u de juiste gatpositie aan beide uiteinden van de NM-IMB2 montagebeugels gebruikt, zodat ze niet verkeerd uitgelijnd zijn.

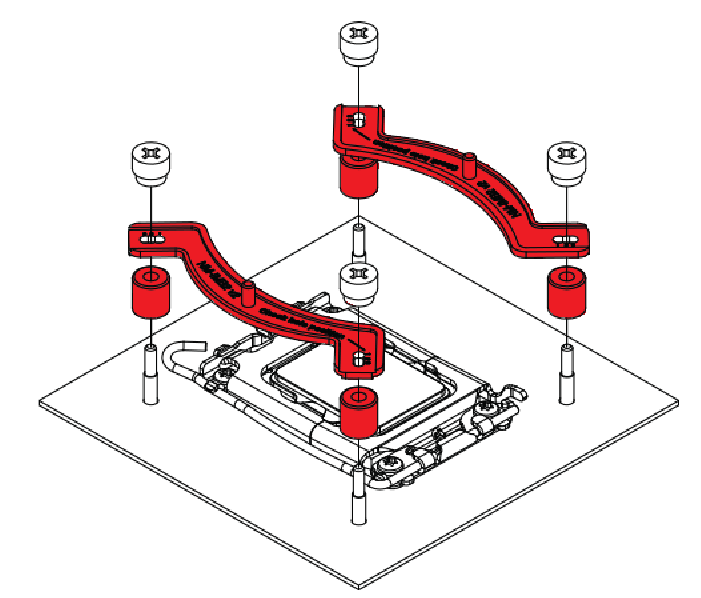

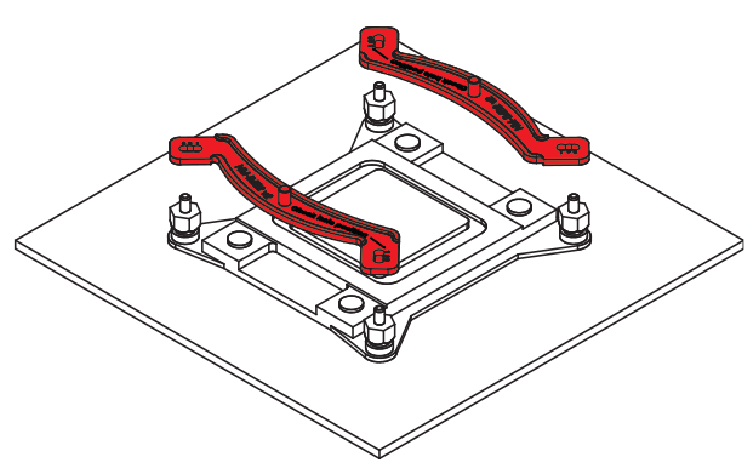

Plaats de plastic afstandhouders op de bouten van de achterplaat en voeg vervolgens de montagebeugels toe.

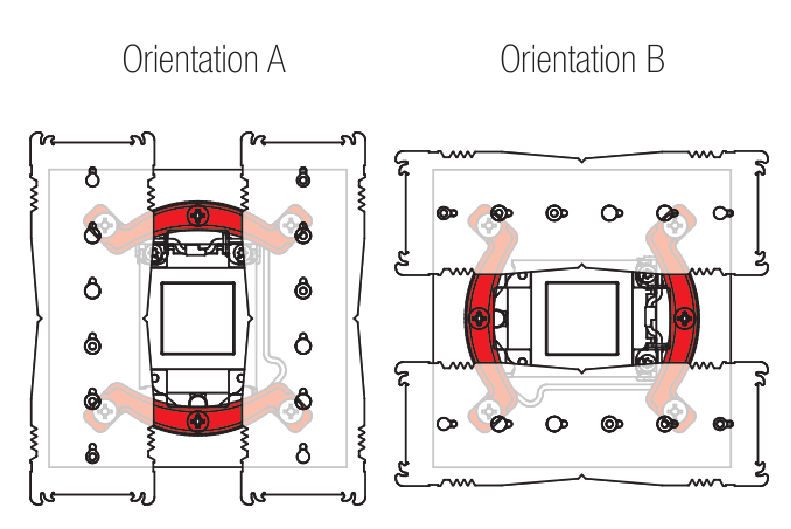

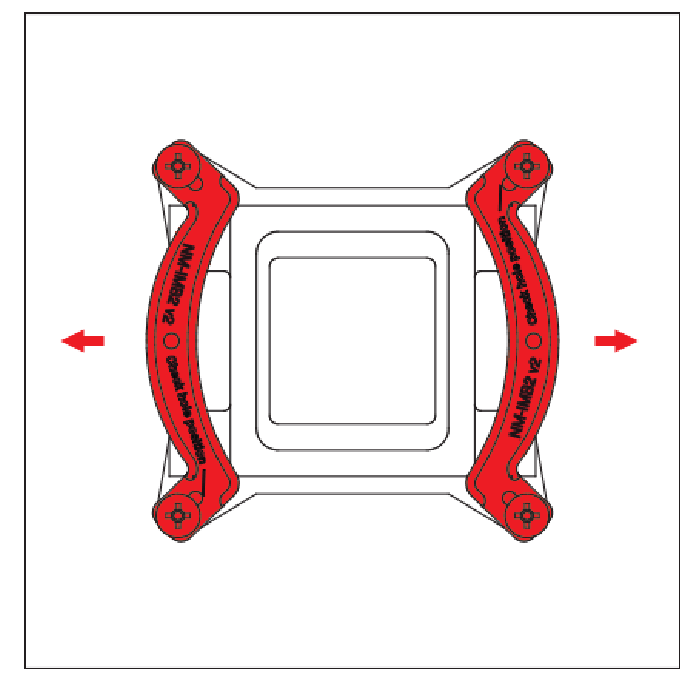

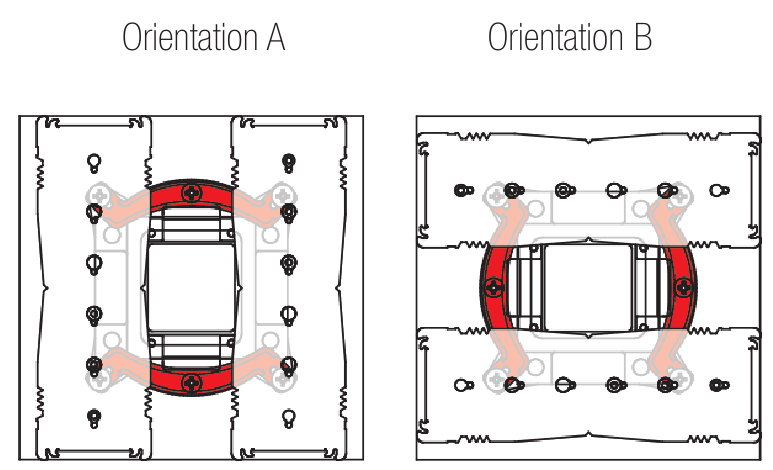

Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler:

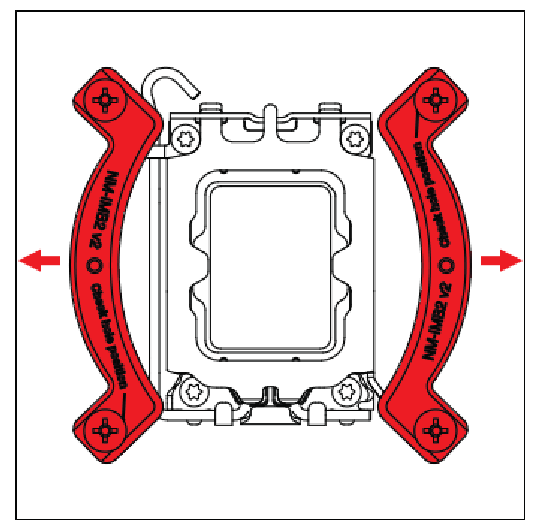

Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.

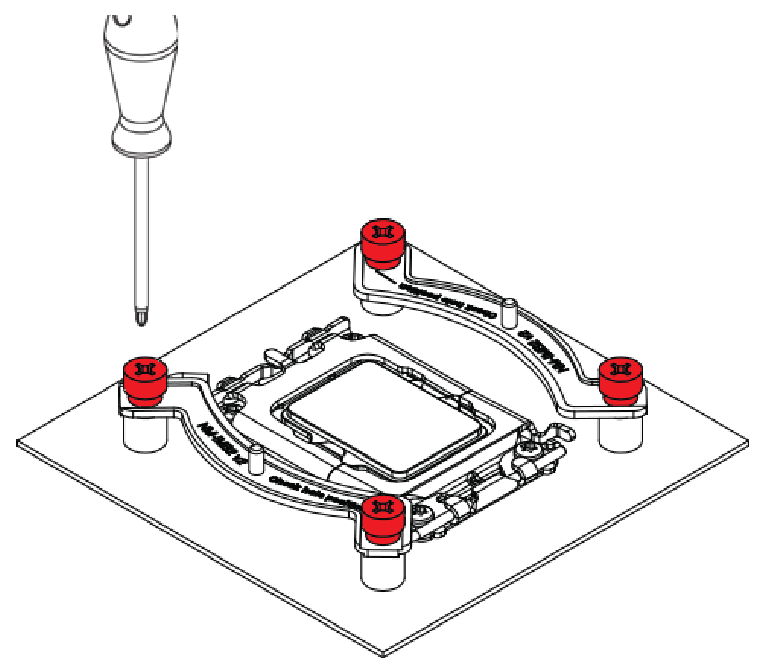

Zet de montagebeugels vast met de vier NM-ITS1 duimschroeven.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens de meegeleverde NT-H1 koelpasta aan op de CPU zoals weergegeven in de volgende afbeeldingen.
Voor LGA1700 (LGA17xx-familie) brengt u 5 kleine stippen aan; 4 stippen met een diameter van ~2 mm in de buurt van de hoeken plus 1 stip met een diameter van 3-4 mm in het midden:
Voor LGA1200/115x (LGA1150, LGA1151, LGA1155, LGA1156) brengt u een enkele stip van 4-5 mm in het midden aan:
Het aanbrengen van te veel koelpasta verlaagt de warmtegeleiding en koelprestaties!
De koelvin aan de CPU bevestigen

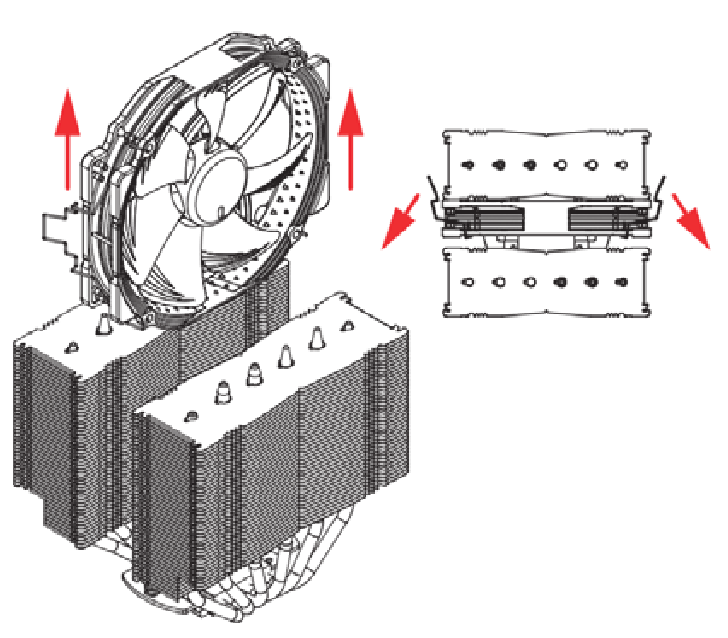

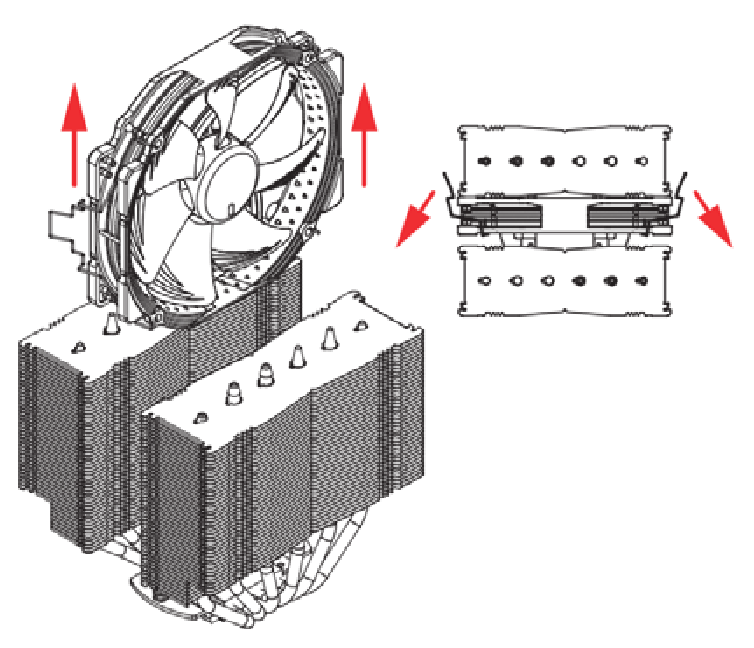

Verwijder eerst de middelste ventilator en de beschermhoes aan de onderkant van de koelvin.

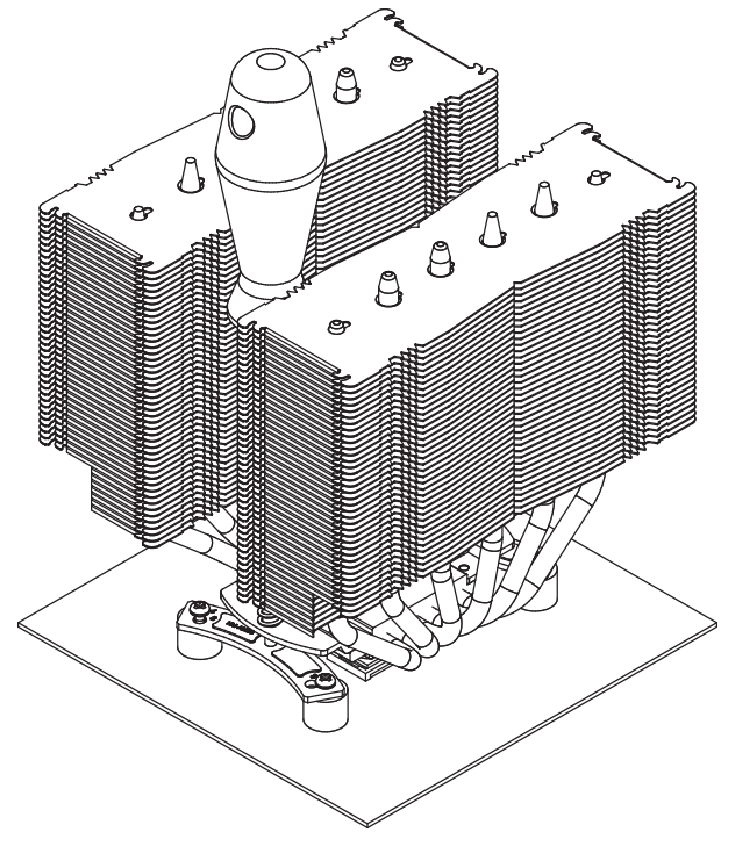

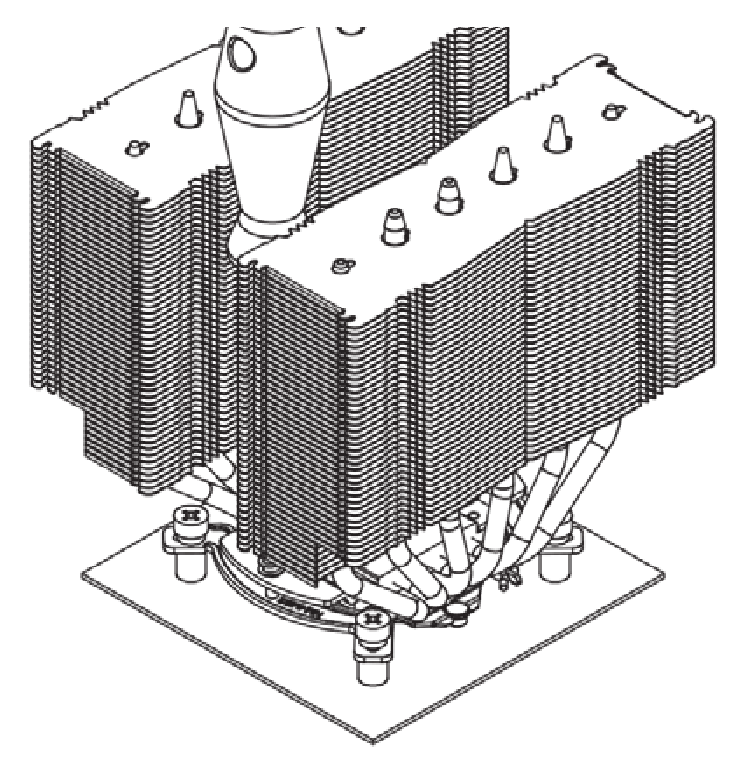

Plaats vervolgens de koelvin op de CPU en schroef deze vast aan de schroefdraad van de montagebeugels. Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
Ventilatorconfiguratie

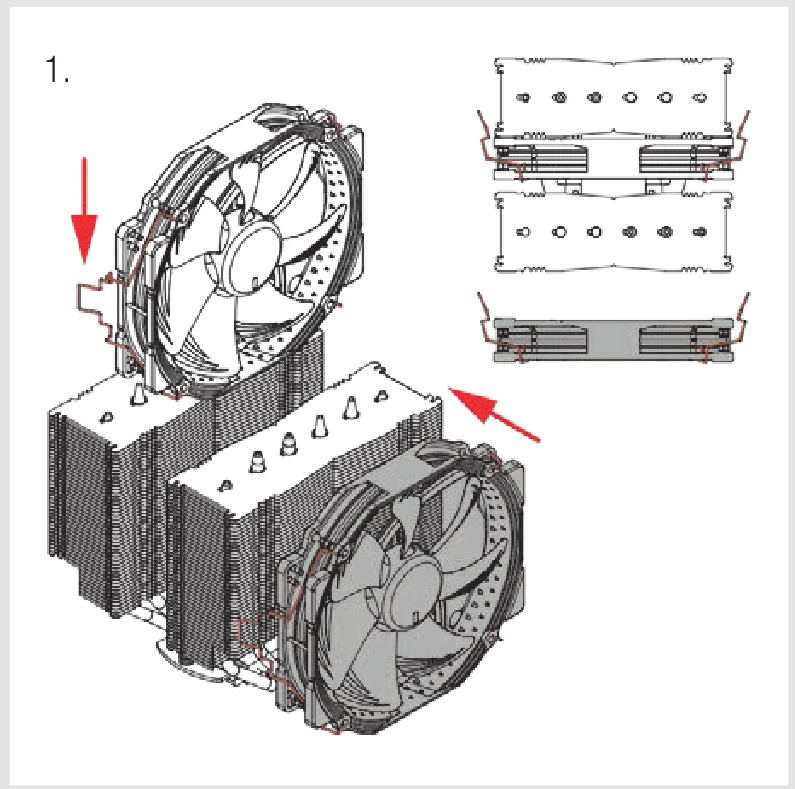

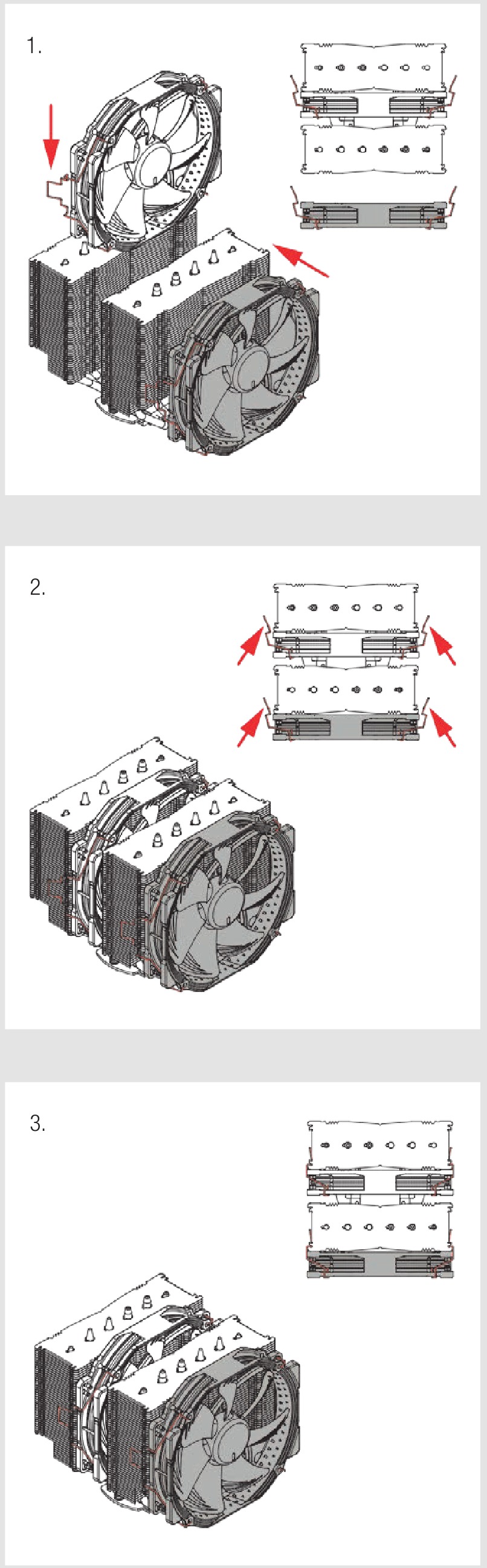

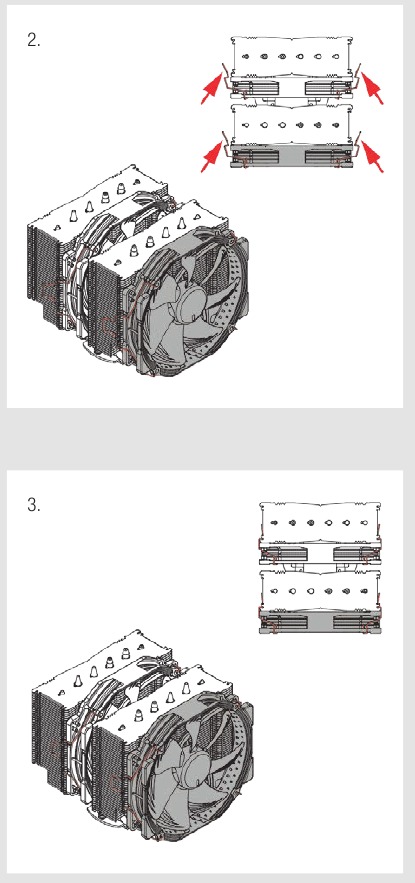

Bevestig de middelste ventilator opnieuw en installeer eventueel de tweede ventilator (in grijs) met behulp van de meegeleverde stalen clips:
Gebruik de koelvin alleen met de middelste ventilator om de beste compatibiliteit met hoge RAM-modules te garanderen. Voeg de tweede ventilator toe aan de voorste vin voor verder verbeterde koelprestaties. Sluit de ventilator(en) aan op de CPU-ventilatorconnector(en) van het moederbord. Gebruik indien nodig de meegeleverde NA-YC1 y-kabel om beide ventilatoren op één ventilatorconnector aan te sluiten.
Afhankelijk van uw CPU en de temperatuur in de behuizing, kunt u de meegeleverde NA-RC7 Low-Noise Adaptors (L.N.A.) met elkaar verbinden om het bedrijfsgeluid van de ventilatoren verder te verminderen. Sluit de ventilator aan op de CPU-ventilatorconnector van het moederbord.

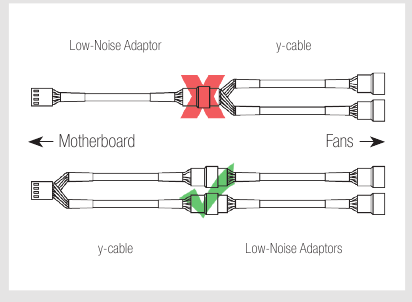

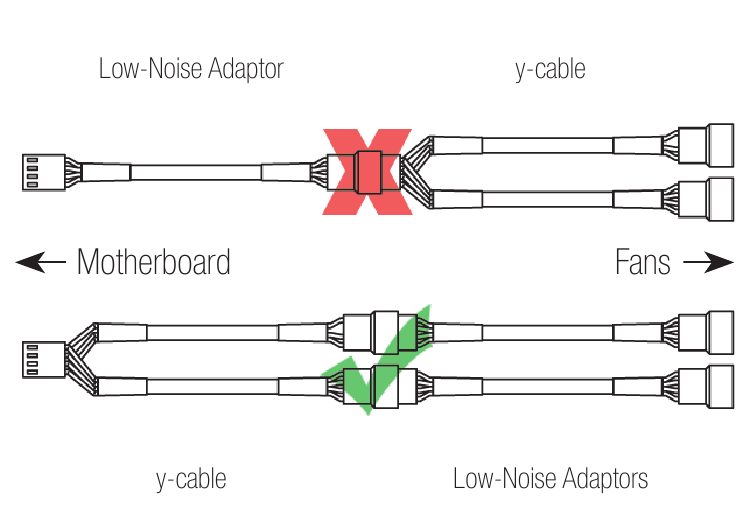

Gebruik nooit één adapter voor beide ventilatoren door deze voor de y-kabel te plaatsen.
Controleer bij gebruik van de L.N.A.'s de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectieve applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen. Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A.'s.
Uw systeem transporteren
Omdat het niet mogelijk is om de krachten die tijdens transport (bijv. bij verzending) op een systeem inwerken betrouwbaar te berekenen of te beheersen, raden we om veiligheidsredenen over het algemeen aan om de koeler te verwijderen. Noctua kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van overmatige belasting tijdens transport als u de koelvin geïnstalleerd laat.
Ondersteuning en FAQ's
Zelfs met hoogwaardige producten en strikte kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om het hoogst mogelijke niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en ongecompliceerde RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NH-D15 chromax.black, aarzel dan niet om contact op te nemen met ons ondersteuningsteam (support@noctua.at).
Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs.
LGA20xx
Ons vlaggenschipmodel NH-D15, gebouwd op basis van de legendarische NH-D14 en voortzettend zijn zoektocht naar ultieme stille koelprestaties, is een eliteklasse dual tower koeler voor de hoogste eisen.
Ik ben ervan overtuigd dat u een deel van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van deze koeler, zult kunnen voelen.
Geniet van uw Noctua NH-D15 chromax.black!
INSTALLATIEHANDLEIDING
Deze handleiding leidt u stap voor stap door het installatieproces van het SecuFirm2™-montagesysteem.
Raadpleeg voordat u de koeler installeert het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord.
Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules).
Controleer nogmaals of het koellichaam en de ventilatorklemmen geen contact maken met de VGA-kaart, andere PCIe-kaarten, moederbordkoellichamen of andere componenten.
Noctua kan niet verantwoordelijk worden gehouden voor schade of verliezen veroorzaakt door compatibiliteitsproblemen.
Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons supportteam via support@noctua.at.

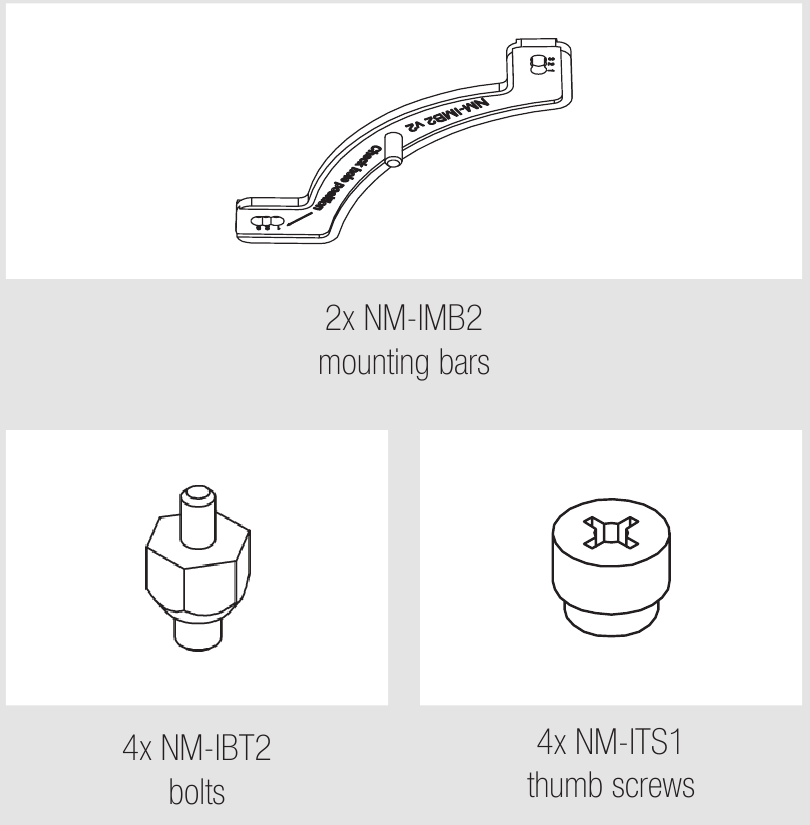

Vereiste montageonderdelen:
De montagebeugels installeren

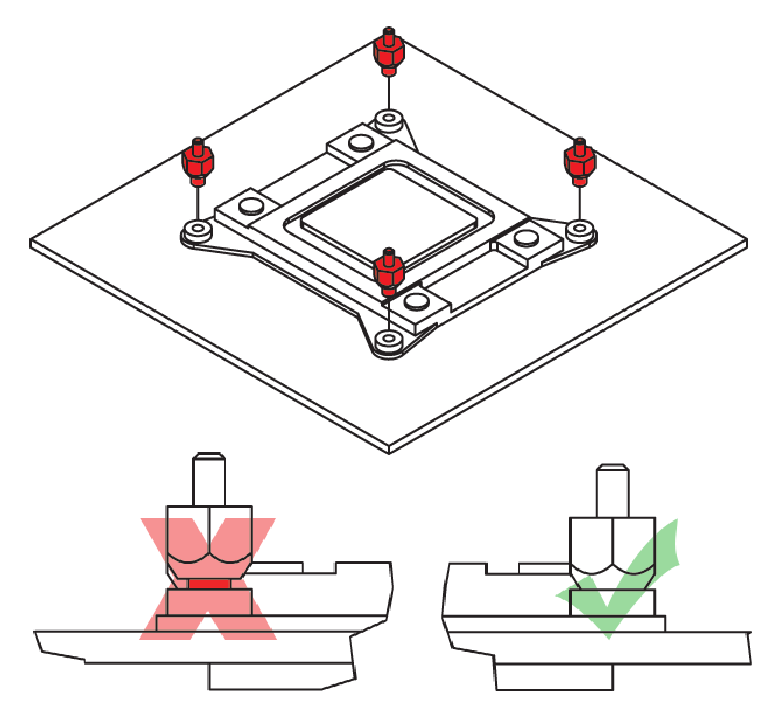

Schroef eerst de NM-IBT2-bouten in de schroefdraad van het LGA20xx-socketframe.
Plaats vervolgens de NM-IMB2-montagebeugels op de bouten.
Kies de uitlijning van de montagebeugels op basis van de gewenste uiteindelijke oriëntatie van de koeler:
Zorg ervoor dat de gebogen zijden van de montagebeugels naar buiten wijzen.

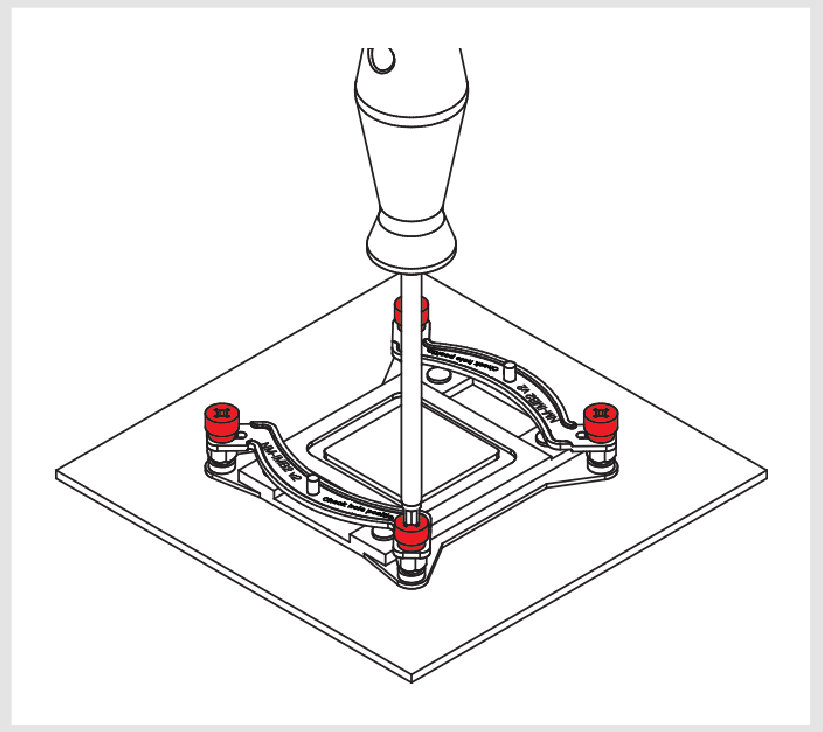

Zet de montagebeugels vast met de vier NM-ITS1-duimschroeven.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er nog resten van koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Druk vervolgens een kleine druppel NT-H1-koelpasta met een diameter van 4-5 mm op het midden van de heatspreader.
Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en koelprestaties!
Het koellichaam aan de CPU bevestigen
Raadpleeg stap 6 van de installatiehandleiding voor LGA1700, LGA1200 & LGA115x.
Ventilatorconfiguratie
Raadpleeg stap 7 van de installatiehandleiding voor LGA1700, LGA1200 & LGA115x.
Uw systeem transporteren
Aangezien het niet mogelijk is om op betrouwbare wijze de krachten te berekenen of te beheersen die tijdens het transport op een systeem inwerken (bijv. bij verzending), raden we om veiligheidsredenen over het algemeen aan om de koeler te verwijderen. Noctua kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van overmatige belasting tijdens transport als u het koellichaam geïnstalleerd laat.
Ondersteuning en FAQ's
Zelfs met hoogwaardige producten en een strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om een zo hoog mogelijk niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en een directe, snelle en ongecompliceerde RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NH-D15 chromax.black, aarzel dan niet om contact op te nemen met ons supportteam (support@noctua.at).
Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs.
AMD
Onze NH-D15, gebouwd op basis van de legendarische NH-D14 en zijn zoektocht naar ultieme stille koelprestaties voortzettend, is een dual tower koeler van de eliteklasse voor de hoogste eisen. Ik ben ervan overtuigd dat u iets zult kunnen voelen van het onderzoek, de aandacht en de zorg die we hebben besteed aan het maken van deze koeler. Geniet van uw Noctua NH-D15 chromax.black!
Deze handleiding leidt u stap voor stap door het installatieproces van het SecuFirm2™-montagesysteem.
Raadpleeg, voordat u de koeler installeert, het compatibiliteitscentrum op onze website (ncc.noctua.at) en controleer of de koeler volledig compatibel is met uw moederbord. Zorg er ook voor dat uw pc-behuizing voldoende ruimte biedt voor de koeler en dat er geen compatibiliteitsproblemen zijn met andere componenten (bijv. hoge RAM-modules). Controleer nogmaals of de koelplaat en de ventilatorklemmen geen contact maken met de VGA-kaart, andere PCIe-kaarten, koelplaten van het moederbord of andere componenten. Noctua kan niet verantwoordelijk worden gehouden voor schade of verliezen veroorzaakt door compatibiliteitsproblemen. Mocht u problemen ondervinden, raadpleeg dan de FAQ's op onze website (www.noctua.at/faqs) en aarzel niet om contact op te nemen met ons ondersteuningsteam via support@noctua.at.

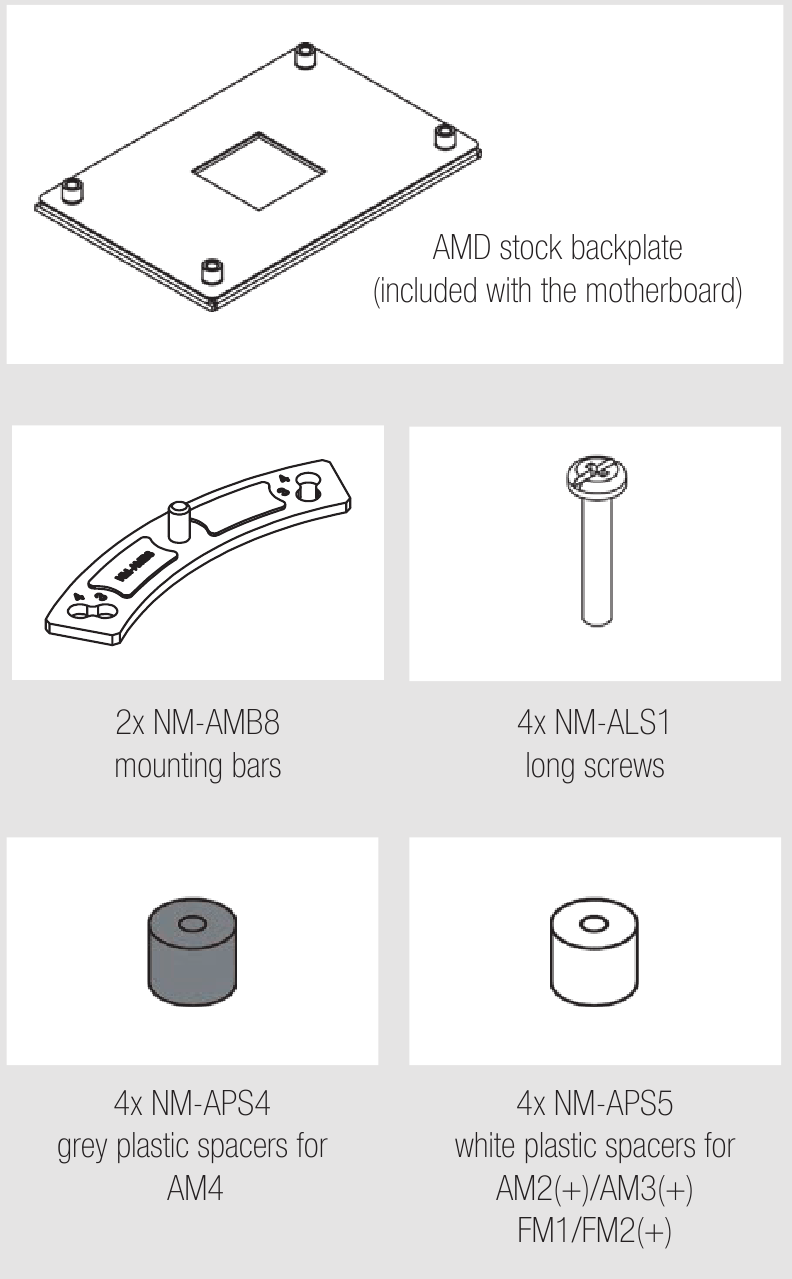

Vereiste montageonderdelen:
De standaard retentiemodule verwijderen − de achterplaat plaatsen
Als uw moederbord wordt geleverd met een vooraf geïnstalleerde CPU-koeler retentiemodule, verwijder deze dan eerst door hem van de achterplaat los te schroeven. Het SecuFirm2™-montagesysteem wordt direct op de standaard achterplaat geïnstalleerd, dus laat deze op zijn plaats zitten.
Als uw moederbord niet wordt geleverd met een vooraf geïnstalleerde CPU-koeler retentiemodule, moet de AMD-standaard achterplaat worden meegeleverd met de accessoires van het moederbord. Plaats de achterplaat aan de achterkant van het moederbord zodat de schroefdraden van de achterplaat door de montagegaten van het moederbord steken, zoals hieronder weergegeven. Als uw moederbord geen standaard achterplaat bevat, neem dan contact op met de klantenservice van Noctua via support@noctua.at.

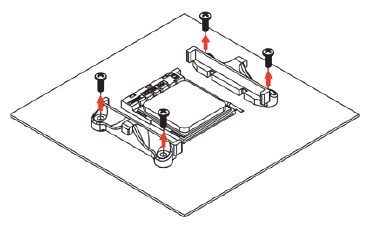

De montagebeugels bevestigen

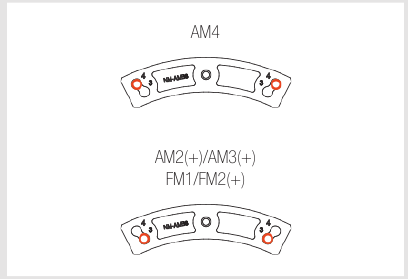

Kies eerst de juiste set plastic afstandhouders en de juiste set gaten op de NM-AMB8 montagebeugels, afhankelijk van of u een socket AM4 of een socket AM2(+)/AM3(+)/FM1/FM2(+) moederbord gebruikt:
Gebruik de grijze NM-APS4 plastic afstandhouders voor AM4 en de witte NM-APS5 plastic afstandhouders voor AM2(+)/AM3(+)/FM1/FM2(+). Gebruik de set gaten gemarkeerd met "4" voor AM4 en de set gaten gemarkeerd met "3" voor AM2(+)/AM3(+)/FM1/FM2(+).

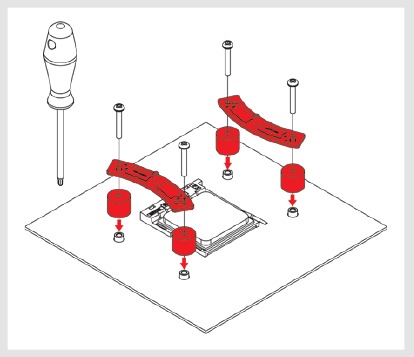

Plaats eerst de plastic afstandhouders op de schroefdraden van de achterplaat en bevestig vervolgens de montagebeugels met de vier lange NM-ALS1 schroeven.
Zorg ervoor dat de gebogen zijden van de montagebeugels naar binnen wijzen.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
De koelpasta aanbrengen
Als er nog resten koelpasta of thermische pads op uw CPU zitten, verwijder deze dan eerst. Breng vervolgens een kleine druppel met een diameter van 4-5 mm NT-H1 koelpasta aan op het midden van de heatspreader.
Te veel koelpasta aanbrengen verlaagt de warmtegeleiding en koelprestaties!
Het koellichaam aan de CPU bevestigen
Verwijder eerst de middelste ventilator en de beschermkap aan de onderkant van het koellichaam.
Plaats vervolgens het koellichaam op de CPU en schroef het vast aan de schroefdraden van de montagebeugels. Draai elke schroef 2-3 slagen en herhaal dit totdat beide volledig zijn vastgedraaid.
Draai de schroeven voorzichtig vast totdat ze stoppen, maar gebruik geen overmatige kracht (max. koppel 0,6 Nm).
Ventilatoropstelling
Bevestig de middelste ventilator opnieuw en installeer eventueel de tweede ventilator (in grijs) met behulp van de meegeleverde stalen klemmen:
Gebruik het koellichaam alleen met de middelste ventilator om de beste compatibiliteit met hoge RAM-modules te garanderen. Voeg de tweede ventilator toe aan de voorste vinnenstapel voor verder verbeterde koelprestaties. Sluit de ventilator(en) aan op de CPU-ventilator header(s) van het moederbord. Gebruik indien nodig de meegeleverde NA-YC1 y-kabel om beide ventilatoren op één ventilator header aan te sluiten. Afhankelijk van uw CPU en de temperatuur in de behuizing kunt u de meegeleverde NA-RC7 Low-Noise Adaptors (L.N.A.) aansluiten om het bedrijfsgeluid van de ventilatoren verder te verminderen. Sluit de ventilator aan op de CPU-ventilator header van het moederbord.
Gebruik nooit één adapter voor beide ventilatoren door deze voor de y-kabel te plaatsen.
Controleer bij gebruik van de L.N.A.'s de temperatuur van uw CPU met behulp van geschikte software (bijv. de respectievelijke applicaties van uw moederbordfabrikant) om automatische throttling van de CPU als gevolg van de verhoogde temperatuur te voorkomen. Als de koelprestaties onvoldoende zijn, verhoog dan de ventilatie van de behuizing of verwijder de L.N.A.'s.
Uw systeem transporteren
Omdat het niet mogelijk is om de krachten die tijdens het transport op een systeem inwerken (bijv. tijdens verzending) betrouwbaar te berekenen of te controleren, raden we over het algemeen aan om de koeler om veiligheidsredenen te verwijderen. Noctua kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van overmatige belasting tijdens transport als u het koellichaam geïnstalleerd laat.
Ondersteuning en FAQ's
Zelfs met hoogwaardige producten en strenge kwaliteitscontrole kan de mogelijkheid van defecten niet volledig worden uitgesloten. Daarom streven we ernaar om het hoogst mogelijke niveau van betrouwbaarheid en gemak te bieden door een garantieperiode van 6 jaar en directe, snelle en ongecompliceerde RMA-service aan te bieden.
Mocht u problemen ondervinden met uw NH-D15 chromax.black, aarzel dan niet om contact op te nemen met ons ondersteuningsteam (support@noctua.at). Raadpleeg ook de FAQ-sectie op onze website: www.noctua.at/faqs.
Referenties
