Pyronix ENFORCER Handleiding

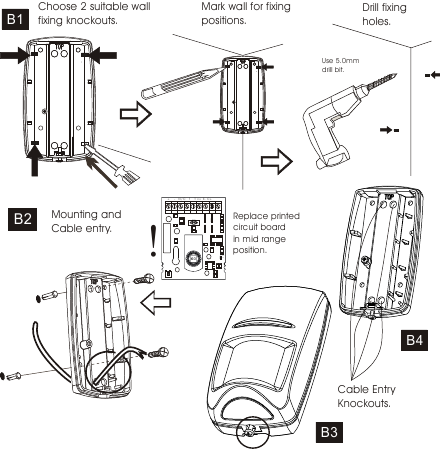

INSTALLATIE

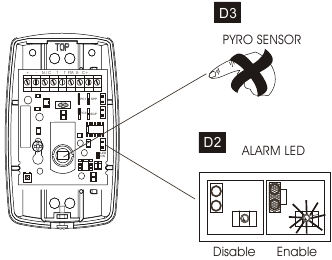

1. Verwijder deksel van de behuizing door de bevestigingsschroef los te schroeven en verwijder de printplaat.
   (Raak de Pyro-sensor niet aan)
2. Kies geschikte gaten voor wandmontage.
3. Markeer de muur voor de bevestigingsposities (geleid geen draden in de buurt van netwerkkabels, vermijd trillende oppervlakken en gebruik alleen een massieve muur).
4. Boor bevestigingsgaten.
5. Bevestig de behuizing aan de muur.
6. Plaats de printplaat terug (Raak de Pyro-sensor niet aan).
7. Plaats het deksel terug op de behuizing en maak het vast.

MOGELIJKE OORZAKEN VAN VALSE ALARMEN

1. Direct zonlicht op de detector kan valse alarmen veroorzaken.
2. Monteer detectoren niet in de buurt van verwarmingen.
3. Tocht van open ramen kan valse alarmen veroorzaken.

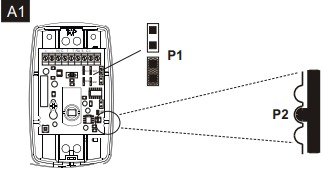

INSTELLINGEN VOOR HUISDIEREN/REGELS VOOR HUISDIEREN

De printplaat moet in de huisdiervriendelijke positie P2 worden gezet

Instellingen voor huisdieren.
WIJZIG de jumperposities NIET

1. PIR moet op een hoogte van 2,4 m worden ingesteld.
2. Het totale gewicht van 1 huisdier of meerdere kleinere huisdieren mag niet meer bedragen dan 27 kg boven 1 m, of 36 kg onder de 1 m-lijn.
3. De PIR moet parallel aan de muur worden gemonteerd (met of zonder beugel).
4. De jumperposities moeten worden ingesteld zoals weergegeven in P1.
5. De printplaat moet in de huisdiervriendelijke positie worden gezet, zoals weergegeven in P2.

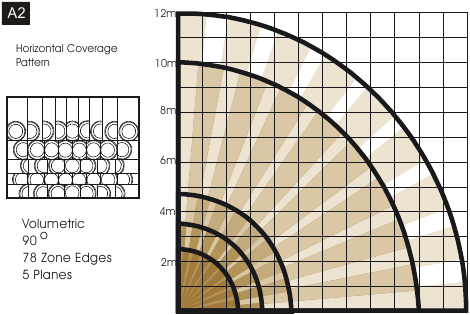

HORIZONTAAL DEKKINGSPATROON

Zie

AFMETINGEN EN GEWICHT ZONDER BEUGEL

Zie

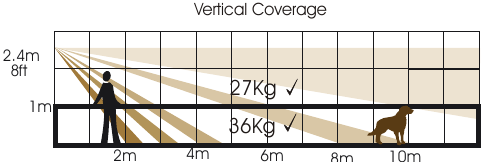

VERTICAAL DEKKINGSPATROON

Zie

Het totale gewicht van 1 huisdier of meerdere kleinere huisdieren mag niet meer bedragen dan 36 kg onder 1 m of 27 kg boven 1 m

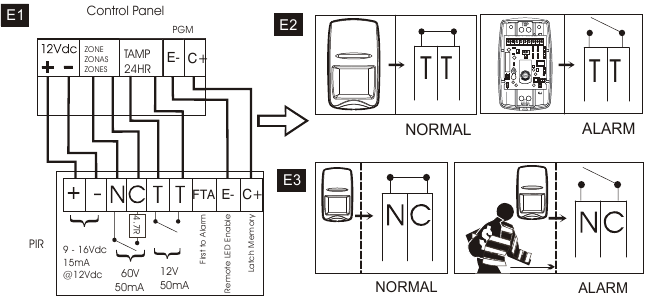

BEDRADING NAAR HET BEDIENINGSPANEEL

Zie -

Sabotagebediening
Normaal = Deksel gesloten
Alarm = Deksel open

Relaiscontacten
Normaal = Geen beweging
Alarm = Indringer gedetecteerd

FUNCTIES

• PIR-LED op afstand inschakelen (E-)
  Functie: Schakelt de PIR-LED in tijdens de looptestmodus wanneer de LED is uitgeschakeld door de LED-verbindingspin te verwijderen.
  Pyronix-panelen: Ga vanuit de gebruikersmodus naar de looptestmodus. De PIR-LED wordt ingeschakeld. Voer een looptest uit op de PIR. Bij het verlaten van de looptestmodus wordt de PIR-LED weer uitgeschakeld.
  Aansluiting: Sluit (E-) aan op een PGM op het bedieningspaneel dat is geprogrammeerd om 0V te zijn wanneer het systeem in de looptestmodus staat.
  Pyronix-panelen: Sluit (E-) aan op een PGM op het bedieningspaneel dat is geprogrammeerd als (E-).
• PIR-vergrendelingsgeheugen (C+)
  Functie: Hiermee kan een geactiveerde PIR worden geïdentificeerd na een alarmactivering. Pyronix-panelen: Bij het resetten van het paneel na een alarmactivering knippert de PIR-LED met tussenpozen van 1-2 seconden. Om het vergrendelingsgeheugen te resetten, voert u de gebruikerscode in en vervolgens opnieuw na 5 seconden.
  Aansluiting: Sluit (C+) aan op een PGM op het bedieningspaneel dat is geprogrammeerd om 12V te zijn na het inschakelen. Om het vergrendelingsgeheugen te resetten, maakt u een schakelaar van 5 seconden van 0V naar 12V en terug naar 0V.
  Pyronix-panelen: Sluit ingang (C+) aan op een PGM die is geprogrammeerd als (C+). Gebruik een weerstand van 2K2 van Aux (+) naar de PGM.
• FTA (First To Alarm)
  Functie: Wanneer 2 of meer detectoren met vergrendelingsgeheugen zijn aangesloten op een enkele zone, kan de monteur (na een alarm) met FTA de detector identificeren die als eerste werd geactiveerd. Reset na een alarm het bedieningspaneel. De LED van de eerste PIR die wordt geactiveerd, knippert. De LED's van alle andere PIR's die in dezelfde zone zijn geactiveerd, branden permanent.
  Aansluiting: Verbind (FTA) -ingangen van alle PIR's in dezelfde zone in serie.

SPECIFICATIES

Pyronix Limited
Pyronix House
Braithwell Way
Hellaby, Rotherham
S66 8QY, ENGLAND

Klantenservice:
+44(0)845 6434 999 (lokaal tarief)
of +44(0)1709 535225
Uren: ma t/m vr, 8:00 uur tot 18:30 uur
E-mail: customer.support@pyronix.com
Website: www.pyronix.com
