FIIDO Q2 handleiding

Productintroductie

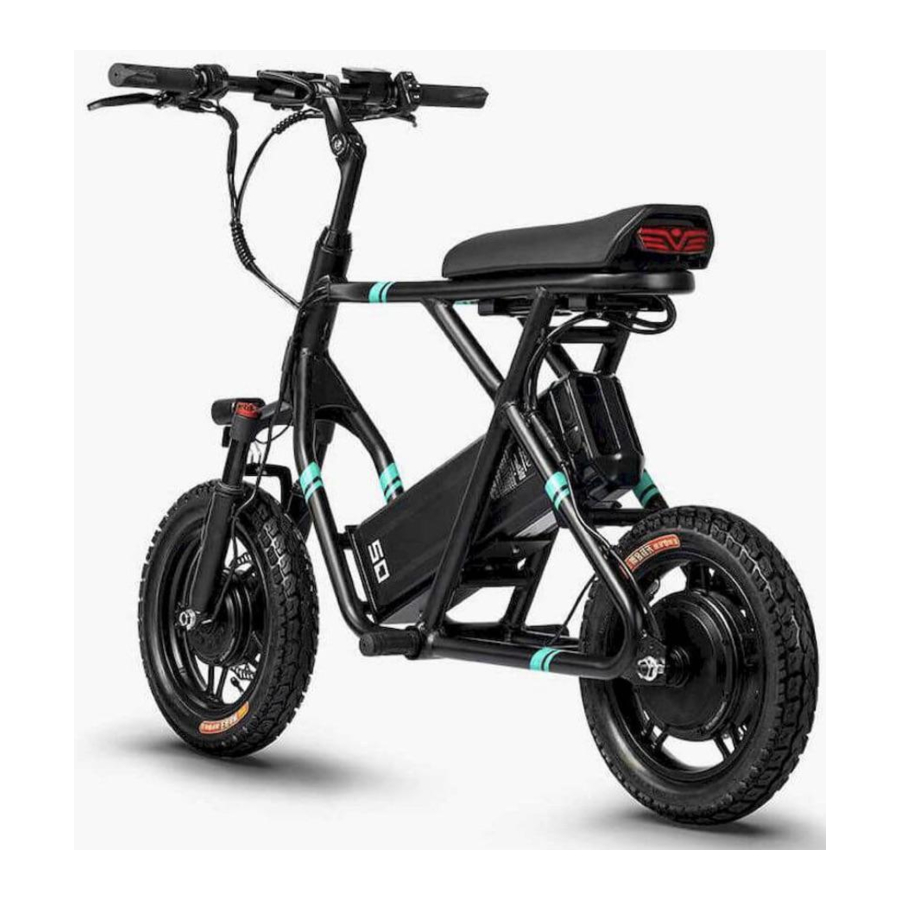

Scooteroverzicht

Als een van de leukste off-road elektrische scooters van Fiido volgt de Q2 de unieke minimalistische ontwerpesthetiek van Fiido. Uitgerust met een ergonomisch ontworpen aluminium frame, 1200W voor- en achterwielaandrijving (F400W, R800W) en een topsnelheid van 28MPH. De verwijderbare 48V 1252.8Wh batterij met hoge capaciteit biedt een bereik van 85 km.
De Q2 heeft 2 rijmodi (enkele aandrijving & dubbele aandrijving) die een rijkere rijervaring bieden. De opvouwbare behuizing bespaart ruimte en de 14-inch all-terrain banden zorgen voor uitstekende grip en rijcomfort. Of het nu gaat om woon-werkverkeer in de stad of off-road rijden, je kunt het gemakkelijk aan.

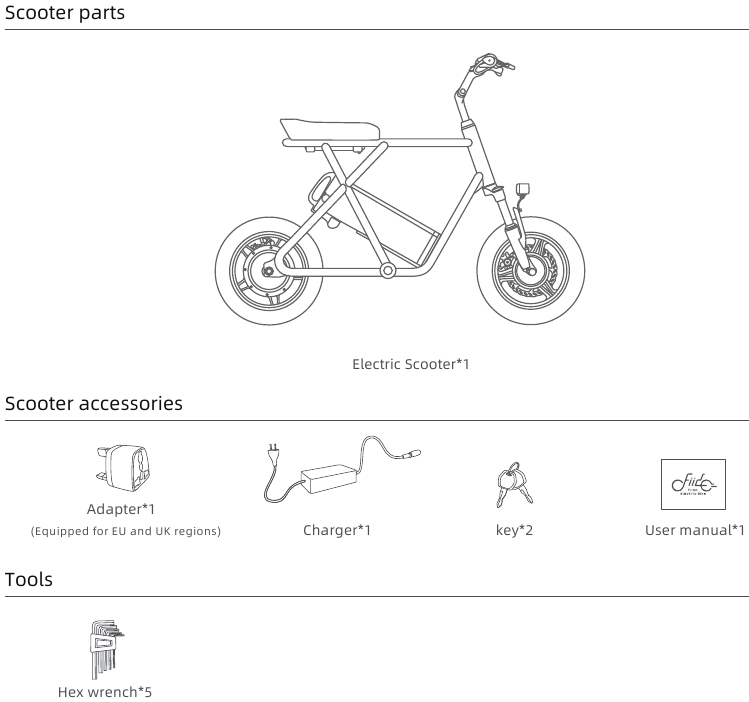

Paklijst

* Controleer zorgvuldig of alle items compleet en intact zijn. Als er een probleem is, zoals ontbrekend of beschadigd, neem dan zo snel mogelijk contact op met het officiële aftersalesteam.

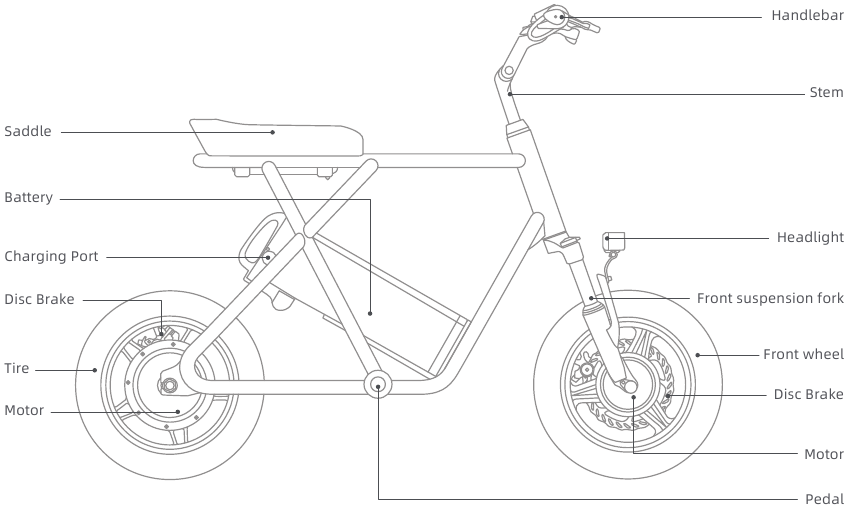

Scooterdiagrammen

* Niet-professionals mogen de batterij niet monteren en demonteren. Neem contact op met het aftersalesteam voor hulp.

Functiebeschrijving

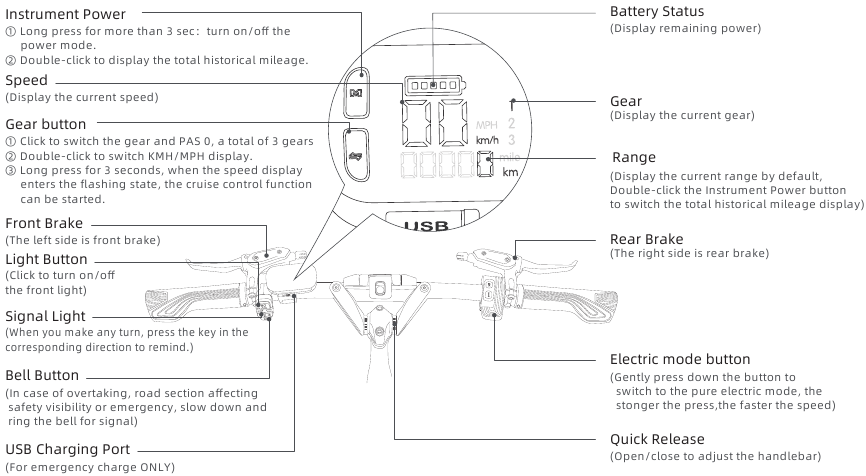

Stuur

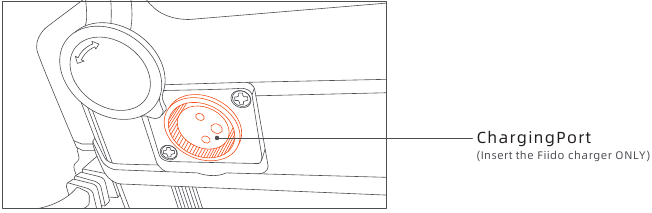

Batterij

Gebruikershandleiding

Installatiehandleiding

De basisinstallatie van de fiets is voltooid voordat deze de fabriek verlaat. Wanneer je de scooter ontvangt, hoef je alleen de balhoofdbuis en het pedaal te installeren en af te stellen.

Hoe de balhoofdbuis te installeren

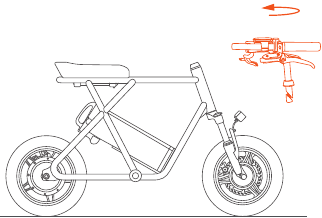

1. Haal het scooterstuur eruit.

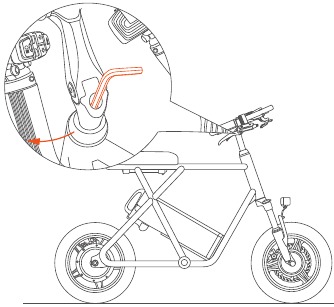

2. Steek het stuur in de balhoofdbuis richting het zadel.

3. Pas de richting van het stuur aan en probeer de stuurpenschroeven vast te draaien.


   Zorg ervoor dat je hem stevig vastzet om te voorkomen dat de balhoofdbuis losraakt tijdens gebruik.

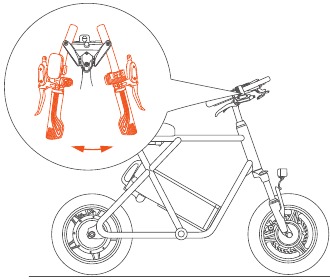

4. Spreid het stuur naar de linker- en rechterkant.

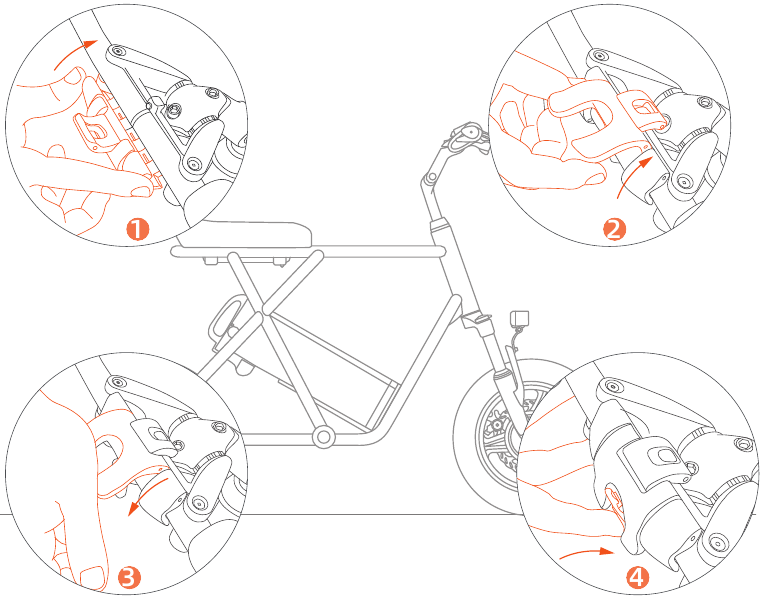

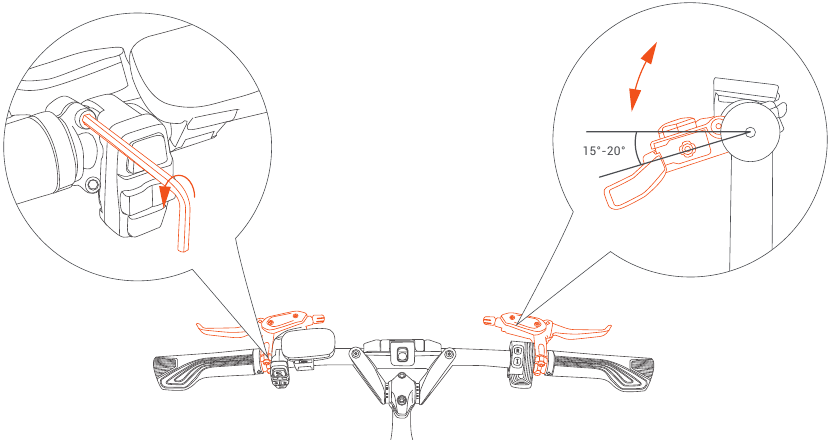

5. Haal de snelspanner eruit en maak vervolgens het vergrendelingsapparaat van de standpijp vast.

   (Zoals op de afbeelding te zien is, druk je op de veiligheidshaak zodat de veiligheidshaak de snelspanner van het stuur vergrendelt om losraken te voorkomen.)
6. Pas de richting van de rem aan, zodat deze een hoek van 15°-20° maakt met de horizontale lijn, en sluit vervolgens de snelspanner om de uitklapsteel te voltooien.

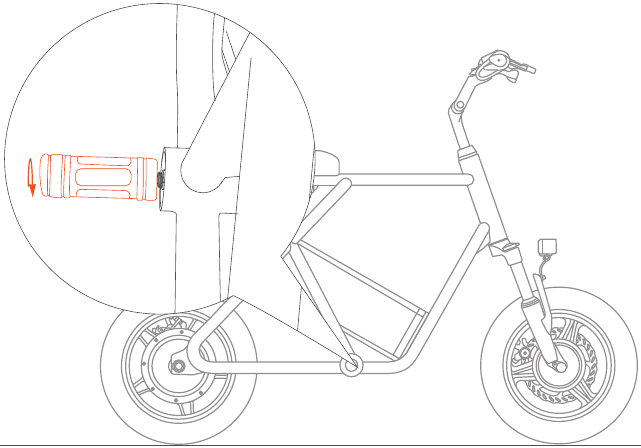

Pendalen installeren

Gebruik de steeksleutel van de gereedschapstas, schroef de pedaalas in het schroefgat en draai hem vast in de richting van de pijl.

Eerste keer gebruiken

Volg voor het rijden de installatiehandleiding om de componenten correct te installeren, controleer of de firmware los zit, zorg voor voldoende stroom en neem de juiste bescherming voor het rijden.

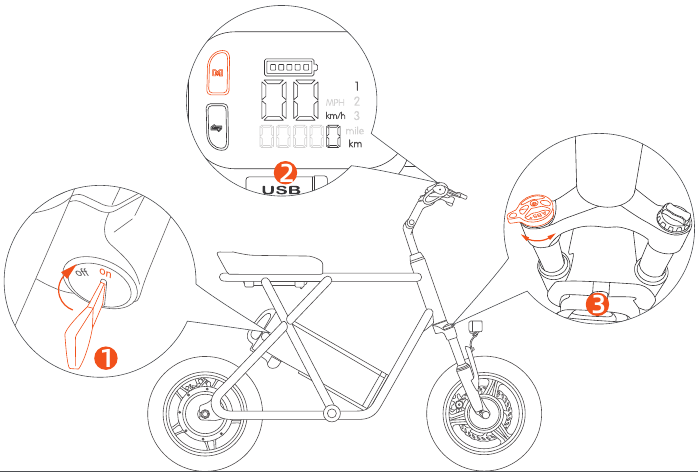

1. Zet de stroom aan en pas de verende voorvork aan

   1. Ontgrendel de batterij naar de "ON" (AAN) positie; Houd vervolgens de M-knop op de meter ongeveer 3 seconden ingedrukt totdat het beeldscherm oplicht.
   2. Pas de schokabsorptie aan de voorkant aan volgens de rijvereisten: draai de linkerknop van de voorvork naar de richting van "+" om de voorvork te verharden (snellere terugveersnelheid). Draai naar de richting van "-" om de voorvork te verzachten (langzamere terugveersnelheid);

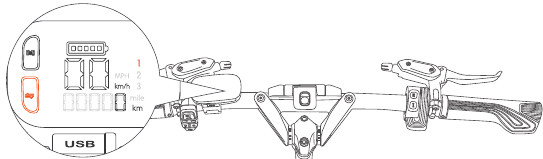

2. Hoe de rijmodus aan te passen.
   Schakel en kies de rijmodus op basis van de wegcondities en persoonlijke behoeften.

   1. Elektrische modus: Uitgerust met een puur elektrische modus, druk voorzichtig op de elektrische modusknop om over te schakelen naar de puur elektrische modus, hoe sterker de druk, hoe hoger de snelheid
   2. Single-dual aandrijfsysteem: De scooter is uitgerust met single-drive en dual-drive functies. Druk op de R-knop om de single-drive functie te starten. Op dit moment werkt alleen de achtermotor. Druk op de I-knop om de dual-drive functie te starten. De voor- en achtermotoren werken tegelijkertijd en het dual-drive signaal knippert op het dashboard.
3. Begin met rijden
   Neem de nodige bescherming voordat je begint met rijden.

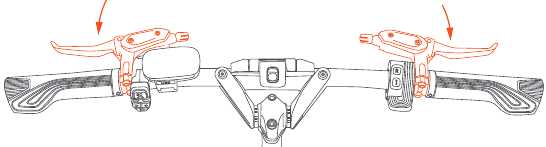

4. Remintroductie
   De linkerkant is de voorrem, de rechterkant is de achterrem. Tijdens het rijden wordt aanbevolen om eerst de achterrem te gebruiken, dan de voorrem om de snelheid te vertragen om te stoppen, om een valongeluk te voorkomen dat wordt veroorzaakt door evenwichtsproblemen door urgent voorwielremmen.


Oplaadinstructies

De batterij wordt geleverd met een kleine hoeveelheid elektriciteit, zorg ervoor dat je hem de eerste keer volledig oplaadt voordat je gaat rijden.

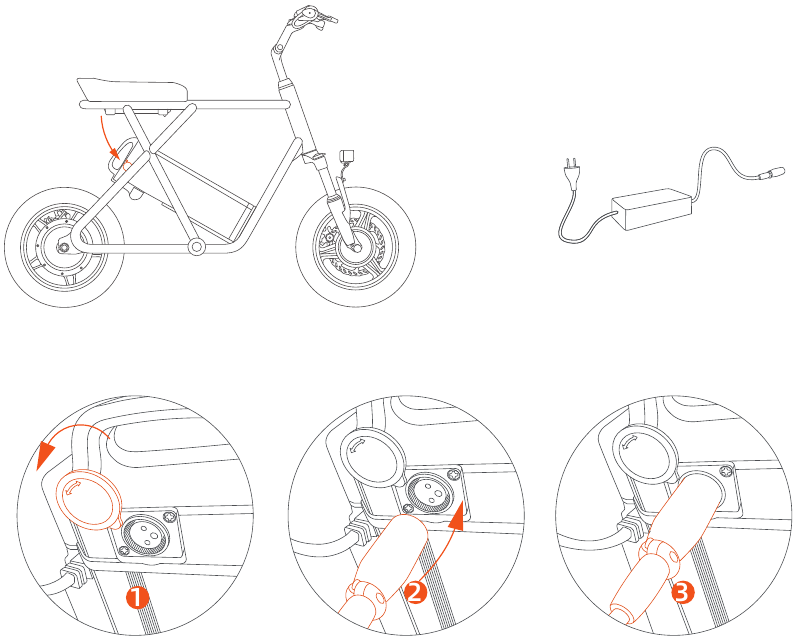

Opladen

1. Oplaadverbinding: Sluit de oplaadinterface van de oplader aan op de oplaadpoort en sluit vervolgens de stekker van de oplader aan op het stopcontact.
2. Volledig opgeladen: Wanneer het indicatielampje van de oplader rood is, betekent dit dat het normaal oplaadt. Wanneer het lampje groen is, betekent dit dat het volledig is opgeladen.
3. Oplaadtijd: De oplaadtijd is ongeveer 7-9 uur, de duur is afhankelijk van de situatie.
4. Opladen verbreken: Wanneer het indicatielampje groen wordt, betekent dit dat het volledig is opgeladen. Haal eerst de stekker uit het stopcontact, verwijder vervolgens de oplaadinterface van de batterij. Sluit de stofkap van de batterij.
5. Oplaadmodus: De fiets ondersteunt twee oplaadmodi: het opladen van het voertuig en het opladen van de gedemonteerde batterij.

De oplader heeft een hoogspanningsapparaat, repareer deze NIET zonder toestemming. Om gevaar te voorkomen, moeten de batterij en oplader uit de buurt van kinderen worden geplaatst. Er mogen geen ontvlambare en explosieve objecten in de buurt van de batterijen zijn (zoals autostoelkussens, banken, enz.). Bewaar de batterij op een geventileerde en droge plaats en zorg ervoor dat je NIET in de open lucht oplaadt om elektrische kortsluiting en andere ongevallen veroorzaakt door regen en andere factoren te voorkomen, en om te voorkomen dat vloeistof- en metaaldeeltjes in de elektrische onderdelen terechtkomen.

Opladen is toegestaan op openbare oplaadapparatuur, maar er moet volledig rekening worden gehouden met de overeenkomst tussen de batterij en de oplaadapparatuur.

Als er tijdens het opladen een geur of hoge temperatuur is, stop dan onmiddellijk met opladen en neem contact op met het aftersalesteam voor hulp.

Hoe de batterij eruit te halen

1. Druk op de sleutel en schakel naar de "UNLOCK" (ONTGRENDELEN) positie

2. Houd het batterijhandvat vast en verwijder de batterij in de richting van de pijl.


Onderhoudsvoorschriften

Voorzorgsmaatregelen bij gebruik

(Ⅰ)Gebruikers moeten aandacht besteden aan de veiligheid van het gebruik van de scooter

1. Niet parkeren in foyers van gebouwen, trappenhuizen, loopbruggen en veiligheidsuitgangen.
2. Niet opladen in woongebouwen. Opladen moet uit de buurt van brandbare stoffen en niet langer dan 9 uur.
3. Voorkom dat er water in elektrische onderdelen komt. Vermijd bij het schoonmaken van de scooter waterinslag op de oplaadpoort, de bedrading kabelboomconnectoren, zekering en andere elektrische onderdelen.
4. Gebruikers en dealers mogen de structuur en prestaties niet zonder toestemming bedraden en aanpassen. Zoals: de batterijconfiguratie wijzigen, het circuit, het lamptoerental verhogen, het geluid verhogen en andere aanpassingen.
5. Raak het onder spanning staande deel van de scooter niet aan met natte handen of metalen geleiders. Zoals: oplaadpoort, opladerstekker enz.
6. Gebruik bij het vervangen van stroomonderbrekers of zekeringen stroomonderbrekers of zekeringen van de gespecificeerde modellen en specificaties. Niet zekeringdraden kortsluiten. De stroomonderbreker of zekeringkaartsleuf moet goed contact maken, anders kunnen er ongelukken gebeuren.
7. Demonteer geen elektrische onderdelen zonder toestemming om te voorkomen dat vloeistof- en metaaldeeltjes binnendringen in elektrische onderdelen.
8. Rijd niet bij slecht weer en plaats de fiets niet langdurig in de zon/regen om veroudering van de onderdelen te voorkomen.
9. Als de scooter moet worden schoongemaakt, veeg dan de behuizing af met een neutrale lotion vermengd met leidingwater. Niet verwijderen en wassen interne onderdelen om kortsluiting te voorkomen.

Niet-professionals mogen de scooter absoluut niet repareren. Neem in geval van een defect contact op met het aftersalesteam of een erkend professioneel onderhoudsstation voor onderhoud.

(Ⅱ)Rijveiligheid: volg de nationale en lokale verkeerswetten en -voorschriften en let op de rijveiligheid.

1. De gebruiker moet ouder zijn dan 16 jaar. Leen de scooter niet uit aan mensen die hem niet kunnen bedienen om schade te voorkomen.
2. Rijd op een niet-rijbaan, met een maximumsnelheid van niet meer dan 25 km/u.
3. Vervoer personen of goederen in overeenstemming met de lokale wet- en regelgeving tijdens het rijden.
4. Draag altijd een geschikte veiligheidshelm en maak de helmwindband vast tijdens het rijden.
5. De remafstand wordt langer op regenachtige en besneeuwde dagen, let op om te vertragen en probeer te vermijden om te rijden bij slecht weer. Inwendige kortsluiting en schade aan elektrische onderdelen kunnen worden veroorzaakt als het waterniveau het midden van de naaf van de achtermotor bereikt, let op.
6. Volg de lokale verkeersregels zorgvuldig op. Niet rijden na het drinken en zorg ervoor dat u altijd met beide handen rijdt.
7. Heldere kleuren, ontspannen en comfortabele kleding worden aanbevolen om te rijden, en het dragen van schoenen met lage hakken is noodzakelijk om te rijden.

(Ⅲ)Controle vóór het rijden: repareer op tijd of ga naar het plaatselijke onderhoudspunt voor reparatie, als er een afwijking is.

1. Bevestig het normale stroomverbruik bij gebruik van de standaard en wanneer het achterwiel van de grond is.
2. Schakel de stroom in, controleer of het indicatielampje normaal is en of de stroomtoevoer voldoende is.
3. Controleer of de mechanische bel en het voor-/achterlicht in goede staat zijn.
4. Controleer of het stuur en de zadelpen in de juiste positie zijn afgesteld, dat de bevestigingsschroeven en snelspanners zijn vastgemaakt. Let erop dat de veiligheidslijn niet zichtbaar mag zijn.
5. Controleer de voor-/achterremhendel, de remafstelling moet de rem betrouwbaar maken en flexibel resetten.
6. Controleer of de bandenspanning normaal is, geen scheuren, abnormale slijtage, spijkers, stenen, glas en andere scherpe voorwerpen.
7. Controleer of de voor-/achterwielschroeven vergrendeld zijn, de zij-, achter- en pedaalreflectoren in goede staat zijn.
8. Controleer of de voor-/achterverlichting normaal is en zorg ervoor dat de verlichting goed kan worden gebruikt tijdens het rijden.
9. Controleer de bevestigingsstatus van elke as om ervoor te zorgen dat de voor-/achterassen zich in een betrouwbare staat bevinden.
10. Controleer of de frameklem vergrendeld is voordat u gaat rijden.

Abnormale bandenspanning, scheuren in de banden en abnormale slijtage zijn de belangrijkste oorzaken van stuurfouten en een klapband.

(Ⅳ)Aandachtspunten op de weg

1. Voor uw veiligheid en de veiligheid van anderen, dient u de lokale verkeersregels bewust na te leven.
2. Draag voordat u gaat rijden altijd een veiligheidshelm, neem veiligheidsmaatregelen en neem een natuurlijke houding aan.
3. Versnel aan het begin van het rijden langzaam om energieverspilling of ongelukken te voorkomen.
4. Voor een langere levensduur van de batterij en de motor, dient u bij het starten van het rijden of klimmen de ondersteunde modus te gebruiken.
5. Om de veiligheid te garanderen, moet de economische snelheid zoveel mogelijk worden gebruikt en moet frequent remmen en frequent starten zoveel mogelijk worden verminderd om elektriciteit te besparen.
6. Vermijd het fenomeen van het aandraaien van de snelheidsregeling na het remmen.
7. Rijden op modderige gebieden of oneffen wegen moet zoveel mogelijk in pendalmodus worden gebruikt.
8. De remafstand moet op slecht weer op passende wijze worden vergroot, wees geconcentreerd en voorzichtig tijdens het rijden.
9. Uitgerust met overstroombeveiliging. Het circuit kan overstroom hebben bij een hogere hellingshoek en een hogere tegenwindsnelheid. Het is beter om de pendalmodus te gebruiken, anders kan het stroomverbruik te snel zijn om het bereik, de motor en de elektrische apparaten te beïnvloeden. Het lichaam en de elektrische onderdelen mogen niet onder spanning staan, de isolatieweerstandswaarde mag niet minder zijn dan 2 M ω.
10. De controller heeft onderspanningsbeveiliging, de stroom wordt automatisch uitgeschakeld als de spanning lager is dan de onderspanningswaarde, om de levensduur van de batterij te behouden.

(Ⅴ)Aandachtspunten bij het duwen en parkeren

1. De stroom moet uitgeschakeld zijn bij het duwen van de scooter om ongelukken te voorkomen.
2. Parkeren moet op een vlakke ondergrond en de scooter moet uitgeschakeld zijn.
3. Voor uw veiligheid dient u uw scooter regelmatig te onderhouden en schoon te maken om hem in de beste staat te houden.

Scooteronderhoud & reparatie

1. De scooter is gecontroleerd en afgesteld voordat hij de fabriek verliet, neem bij problemen contact op met het Fiido After Sales Team voor ondersteuning.
2. Zorg ervoor dat u de opslagcapaciteit van de band regelmatig controleert om hem normaal te kunnen gebruiken.
3. Als de kwetsbare onderdelen beschadigd zijn, zoals: remleiding, remschoen, remblok, lamp, zekering, enz. Zoek de plaatselijke onderhoudscentrum om te vervangen, maar zorg ervoor dat u vervangt door dezelfde modelspecificaties van de onderdelen.

Aandraaimoment van de kernschroef van het stuur, aandraaimoment van de gecombineerde stuurgewrichtschroef, aandraaimoment van de zadelklem, aandraaimoment van de voorwielbevestiging Het aanbevolen aandraaimoment is niet minder dan 18NM; het aanbevolen aandraaimoment voor het vastmaken van de moer van de centrale as en het achterwiel is niet minder dan 30NM.

Motoronderhoud & reparatie

1. Uitgerust met een borstelloze gelijkstroommotor met zeldzame aardmagneten, een naafmotor met externe rotor, zonder enige vertraging mechanisme en koolborstel, die in principe onderhoudsvrij is.
2. Open de motorvoet en het einddeksel niet na het afdichten.
3. Houd de motor schoon, geen vreemde stoffen, corrosieve vloeistoffen of gassen in de motor, klop en bak de motorbehuizing niet, om schade aan de motor te voorkomen.

Raadpleeg het aftersalesteam als de storing niet kan worden verholpen.

Batterijonderhoud & reparatie

1. Lithiumbatterijen hebben de kenmerken van een grote capaciteit, lange levensduur, onderhoudsvrij, lichtgewicht, vervuilingsvrij, enz. De levensduur is nauw verwant aan de gebruiksmodus. Bewaar de batterij niet chronisch, maak er een gewoonte van om de batterij regelmatig op te laden.
2. Het wordt aanbevolen om elke keer 7 - 9 uur op te laden, en de langste tijd is niet meer dan 1 dag. Lithiumbatterijen hebben geen geheugeneffect, kunnen worden gebruikt met de lading.
3. Zorg ervoor dat u de batterij minstens twee uur per maand oplaadt in een chronische opslagconditie. Bewaar de batterij niet met een stroomverlies. Zodra de batterijspanning de ontladingsstatus bereikt, zal dit onherstelbare schade veroorzaken.

Demonteer oude batterijen niet zonder toestemming, ze moeten worden ingezameld volgens de voorschriften.

Niet in de buurt van vuur of een hoge temperatuurbron, of gooi het in het vuur of stel het bloot aan de zon.

Waarschuwingen voor reflexreflectoren

1. Het reflexreflectorapparaat mag niet ontbreken, als het ontbreekt, neem dan onmiddellijk contact op met het aftersalesteam voor vervanging, en de installatiepositie moet overeenkomen met de originele scooter.
2. De Fiido reflexreflector is op het voertuig bevestigd, verander de positie niet, wijzig deze niet, demonteer deze niet, enz.
3. Zorg ervoor dat u de normale werking van de reflexreflector controleert voor elk gebruik en houd het oppervlak schoon.
4. Het reflectorapparaat mag niet worden afgedekt door bagage, kinderstoelen, kleding en andere voorwerpen, anders kan dit een veiligheidsrisico veroorzaken.

Methoden voor probleemoplossing

Beschrijving van foutcode

Algemene fout

Specificaties

• De bovenstaande gegevens laten fabricagetoleranties van 5% toe.
• Na ontvangst van de scooter kunnen er enkele verschillen zijn tussen individuele accessoires en weergavetekeningen, die verschillen als gevolg van de verschillende batches, en geen invloed hebben op het gebruik.

Veiligheidsmaatregelen

1. Volg de voorzorgsmaatregelen in deze handleiding om risico's effectief te verminderen. Wanneer u openbare ruimtes betreedt, dient u de nationale en lokale voorschriften te volgen, waakzaam te blijven tijdens het rijden en een redelijke veilige afstand tot andere mensen en voertuigen te bewaren.
2. Gebruik de scooter volgens de instructies in de gebruikershandleiding. Het verlies veroorzaakt door het niet opvolgen van de instructies is voor eigen rekening.
3. Dit product is geen professioneel off-road voertuig, gebruik dit product niet volgens de normen van een off-road voertuig.
4. Kies voor de eerste keer rijden niet het gebied met veel kinderen, voetgangers, huisdieren, voertuigen of andere obstakels en potentiële gevaren. Maak uzelf vertrouwd met de scooter voordat u op de openbare weg rijdt.
5. Controleer voor elke rit zorgvuldig of bevestigingsmiddelen los zitten of onderdelen beschadigd zijn. Als er ongebruikelijke geluiden zijn, stop dan onmiddellijk met rijden en neem contact op met het after-sales team voor hulp.
6. Lees en volg alle "Let op"-", "Gevaar"- en "waarschuwing"-instructies in deze gebruikershandleiding om het risico op letsel te verminderen. Rijd niet te hard en rijd in geen geval op een gemotoriseerde weg.
7. Voor veiligheidsoverwegingen moet de gebruiker ouder zijn dan 16 jaar. Gebruikers in de volgende omstandigheden worden ten zeerste afgeraden dit product te gebruiken:
   • Mensen die onder invloed zijn van alcohol of drugs.
   • Mensen die niet in staat zijn om inspannende lichamelijke activiteit te verrichten vanwege ziekte.
   • Mensen die niet in staat zijn om hun evenwicht te bewaren of wier evenwicht wordt aangetast door motorische vaardigheden.
   • Mensen wier gewicht de maximale belastingslimiet overschrijdt (maximale belasting is 120KG/265lb).
   • Zwangere vrouw.
8. Rijd voorzichtig in sneeuw, regen, natte wegen, ijs en ander slecht weer. Rijd niet over te hoge of te grote obstakels, anders is de kans groot dat u uw evenwicht of grip verliest en letsel oploopt.
9. Probeer niet op te laden terwijl de oplader of voeding nat is. Volg de lokale veiligheidsvoorschriften als u de scooter in een openbare ruimte moet opladen.
10. Voor een effectieve bescherming en om het u zo gemakkelijk mogelijk te maken, dient u specifieke onderdelen van Fiido te gebruiken.
11. Als u uw scooter wilt aanpassen, dient u de lokale wet- en regelgeving te volgen na overleg met het after-sales team van Fiido, en vervolgens voorzichtig verder te gaan. Ernstig letsel en/of schade veroorzaakt door ongeoorloofde modificatie leidt tot het vervallen van de garantie.

* Alle afbeeldingen zijn alleen ter referentie.

Shenzhen Fiido Technology Ltd
Adres: Shenzhen, Guangdong, China.
Website: www.fiido.com
Als u vragen of suggesties heeft over deze gebruikershandleiding, kunt u contact met ons opnemen via het volgende e-mailadres:
Neem contact met ons op: support@fiido.com
Scan voor video-instructie
