Gainsborough LIBERTY Handleiding

INTRODUCTIE

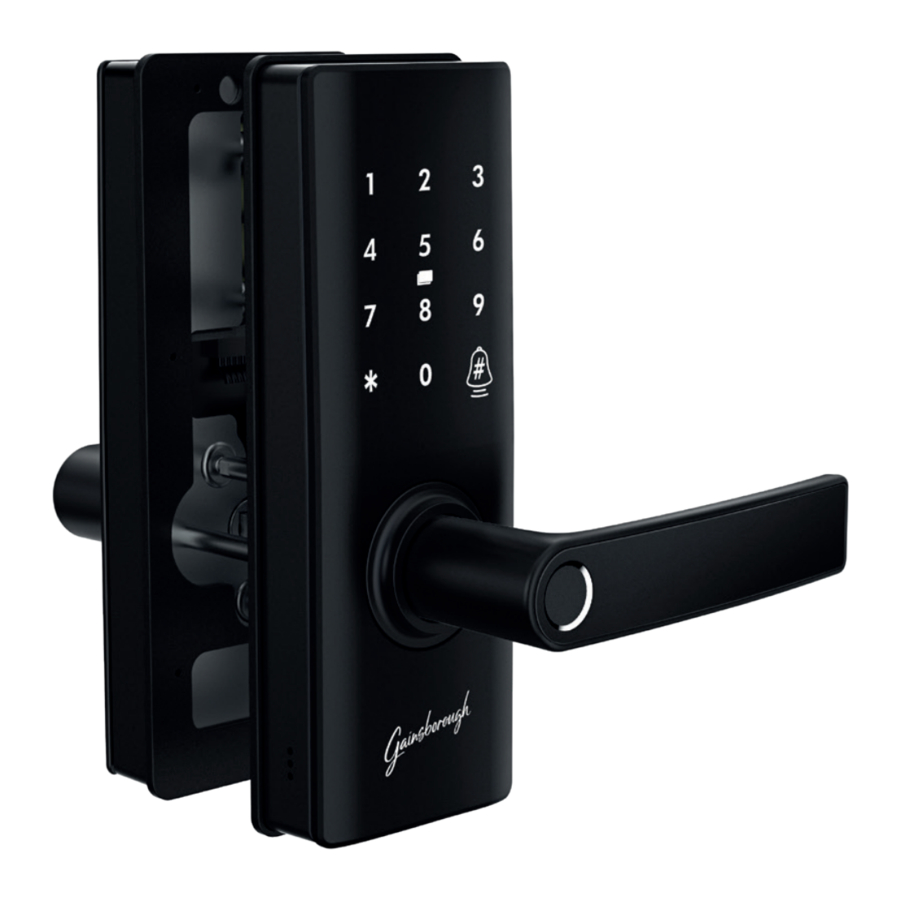

Dit slimme entreeslot is ontworpen voor een standaard uitsparing van 54 mm. Met een vingerafdruksensor en toetsenbord behoort buitengesloten raken tot het verleden. Installeer de mobiele app Grid Connect, beschikbaar voor zowel iPhone- als Android-apparaten, om uw slot te bedienen en te bewaken vanaf uw mobiele apparaat. Voeg een optionele Bluetooth-hub toe om overal toegang te krijgen.
De Grid Connect-app is gratis te downloaden en is beschikbaar in de Apple App Store en Google Play. Kijk op grid-connect.com.au voor minimale apparaatvereisten.

OVERAL BEWAKEN

Downloaden van:

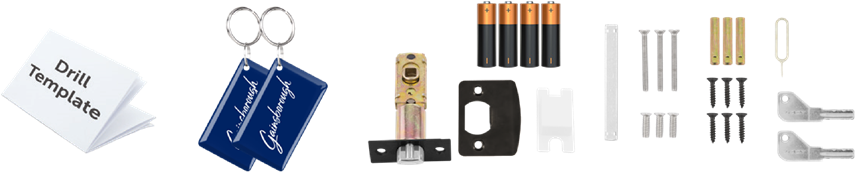

INHOUD

• Voorpaneel en rubberen afdichting
• Achterpaneel
• Vergrendeling
• Sluitplaat en kast
• Bevestigingsschroeven en spindels
• Montagebeugel en rubberen afdichting
• Boorsjabloon
• 2 x Mechanische sleutels
• 2 x RFID-tags
• 4 x AA-batterijen
• Resetpin

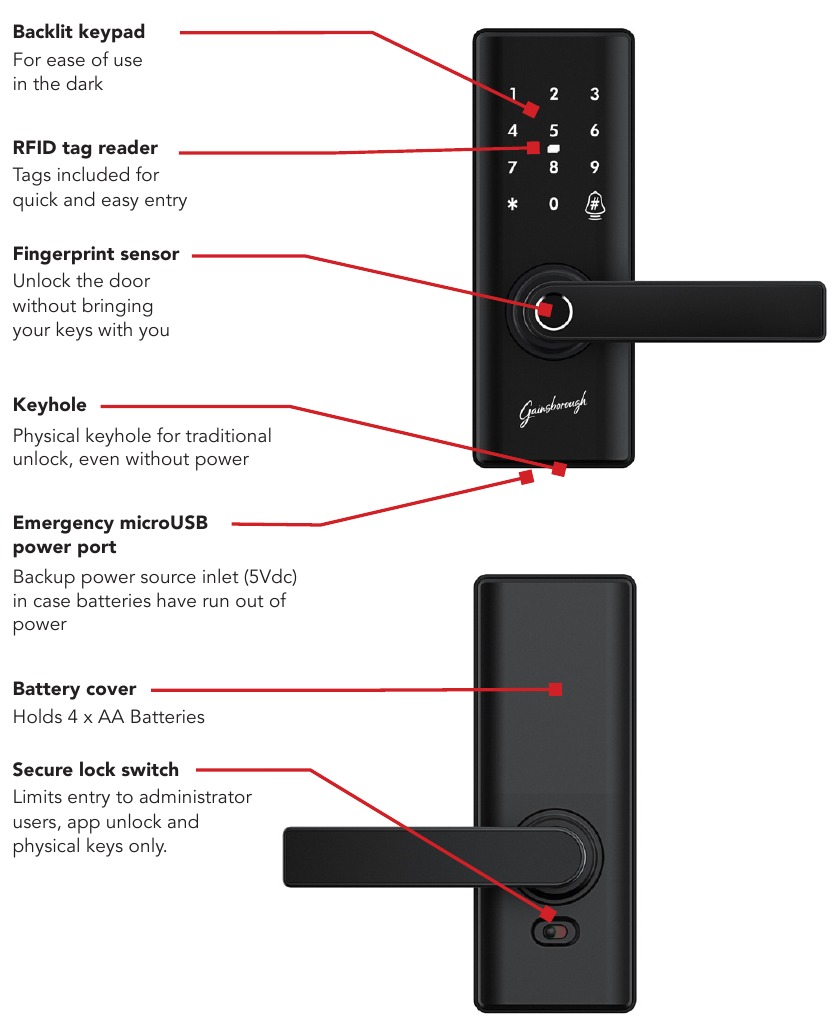

IDENTIFICATIE

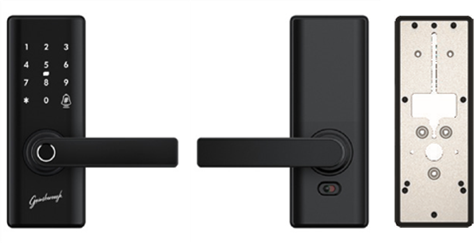

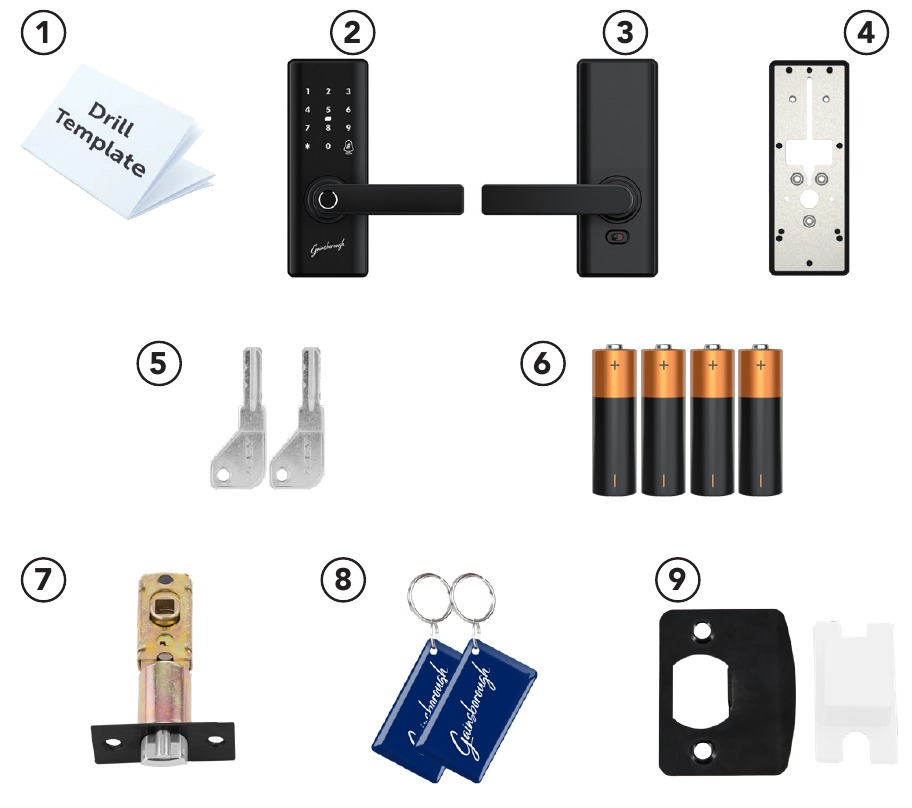

INSTALLATIE - Inhoud

LEES DEZE INSTRUCTIES AANDACHTIG DOOR. Het niet opvolgen van deze instructies kan de functie van het product beïnvloeden of schade aan het product veroorzaken.

• Wees voor uw veiligheid voorzichtig bij het bedienen van gereedschap tijdens de installatie.
• Installeer het product terwijl de deur open staat. Sluit de deur pas als u hebt gecontroleerd of het product correct werkt.
• Gebruik geen overmatige kracht of scherpe voorwerpen om op het touchscreen te drukken.
• Plaats de batterijen pas nadat u de installatie hebt voltooid.
• Het slot mag alleen worden onderhouden door een professionele technicus. U mag het product niet zonder toestemming wijzigen/repareren.

1. Boorsjabloon
2. Voorpaneel met rubberen afdichting
3. Achterpaneel
4. Montagebeugel met rubberen afdichting (voor achterpaneel)

5. 2 x Mechanische sleutels
6. 4 x AA-batterijen
7. Schootsluiting
8. 2 x RFID-tags
9. Sluitplaat

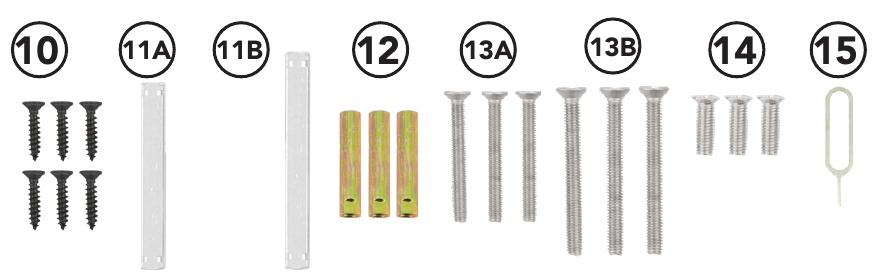

10. 6 x Deurschroeven
11. 1. 1 x Spil (60 mm)
    2. 1 x Spil (80 mm)
12. 3 x Schroefafstandhouders
13. 1. 3 x Schroeven voor voorpaneel (25 mm)
    2. 3 x Schroeven voor voorpaneel (35 mm)
14. 3 x Schroeven voor achterpaneel
15. Resetpen

INSTALLATIE

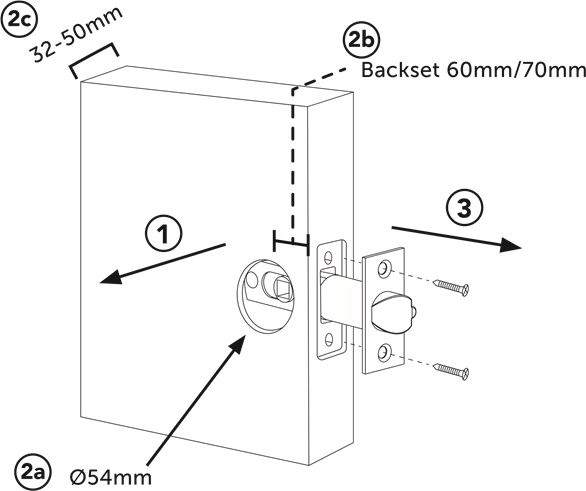

Deurvoorbereiding

Aanvullend materiaal, waaronder installatievideo's, is beschikbaar op de website van Gainsborough: gainsboroughhardware.com.au

OPTIE A: VOORBEREIDING - EEN BESTAAND SLOT VERVANGEN*
* Opmerking: als u problemen ondervindt bij het verwijderen van uw bestaande slot, neem dan contact op met een slotenmaker of de fabrikant van uw bestaande deurbeslag voor hulp.

1. Verwijder uw bestaande deurklink. De meeste handgrepen kunnen vanaf de binnenkant worden losgeschroefd.
2. Controleer of uw deur voldoet aan de installatievereisten:
   1. Standaard uitsparing met een diameter van 54 mm, met voldoende ruimte aan alle kanten om dit product te kunnen plaatsen.
   2. Achterzijde van 60 mm of 70 mm van de rand van de deur tot het midden van de uitsparing.
   3. Deurdikte tussen 32 mm en 50 mm.
   4. Verwijder de schootsluiting van de zijkant van de deur.

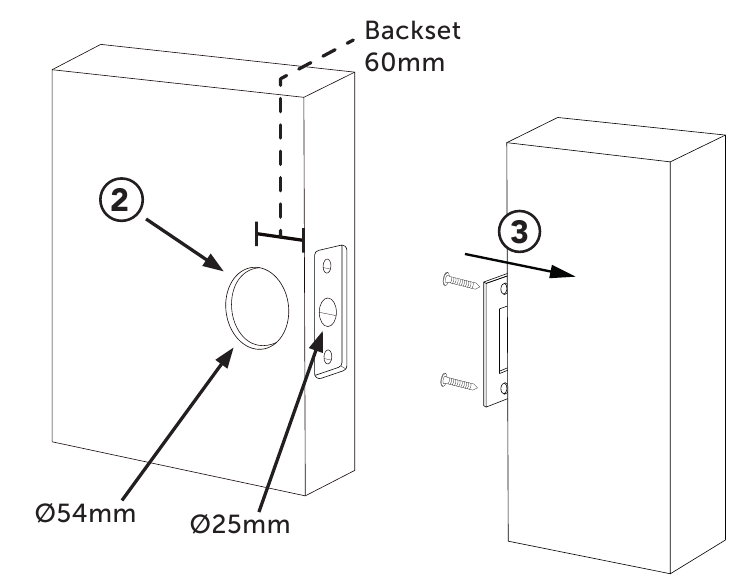

OPTIE B: VOORBEREIDING - NIEUWE DEUREN

Professionele installatie wordt aanbevolen voor nieuwe deuren.

1. Uw deur moet een dikte hebben tussen 32 mm en 50 mm.
2. Maak met behulp van een installatiekit (niet meegeleverd) of het boorsjabloon een standaard uitsparing:
   1. Uitsparing met een diameter van 54 mm, gecentreerd op 60 mm vanaf de rand van de deur.
   2. Gat van 25 mm gecentreerd langs de rand van de deur naar de uitsparing van 54 mm. (Opmerking: het boorsjabloon kan alleen worden gebruikt voor verticale uitlijning, de horizontale positie is afhankelijk van uw deurdikte.)
   3. Schroefgaten om de schootsluiting en sluitplaat te installeren.
   4. Rechthoekige uitsparing voor vlakke installatie van de schootsluiting en sluitplaat.
3. Installeer de sluitplaat en de doos op het deurkozijn.

Slotvoorbereiding

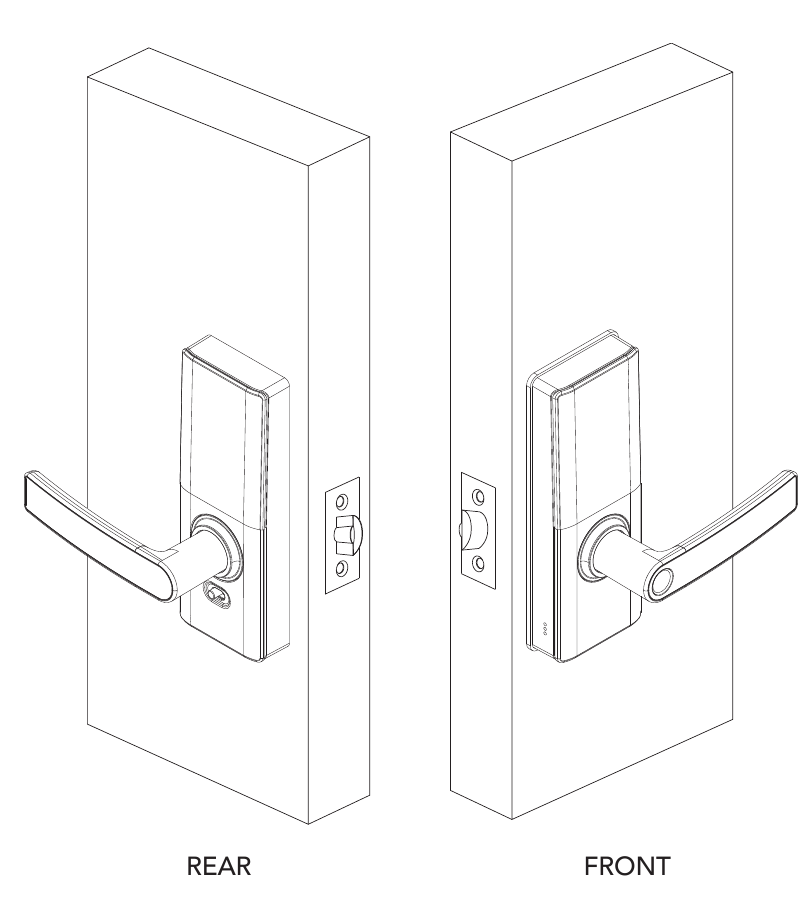

INSTALLATIE - ZOWEL NIEUWE ALS BESTAANDE DEUREN

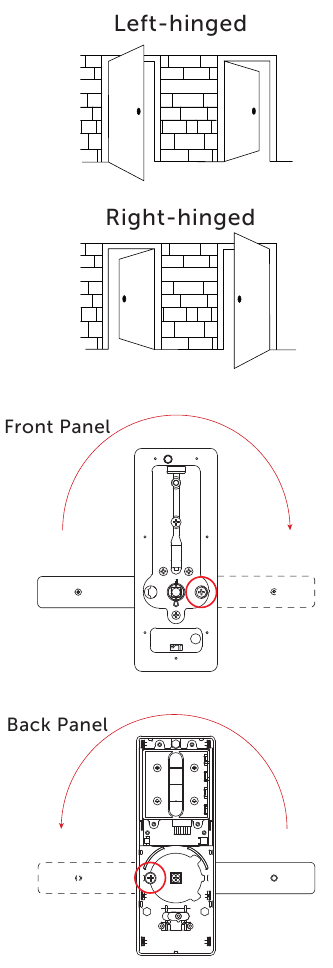

1. Stel vast of uw deur links- of rechts scharnierend is, gezien vanaf de buitenkant. Uw deurslot is standaard ingesteld voor rechts scharnierende deuren. Als u een rechts scharnierende deur hebt, gaat u verder met stap 2. Als u een links scharnierende deur hebt, gaat u verder met stap 1.b.
2. Om over te schakelen van rechtsscharnierende deur naar links scharnierende deur, verwijdert u de handgreepschroef van de aandrijfplaat, draait u de handgreep naar de andere kant en installeert u de schroef opnieuw.
3. Herhaal deze procedure voor het achterpaneel, verwijder de schroef voordat u de handgreep omhoog en rond naar de andere kant draait en de schroef vastzet.

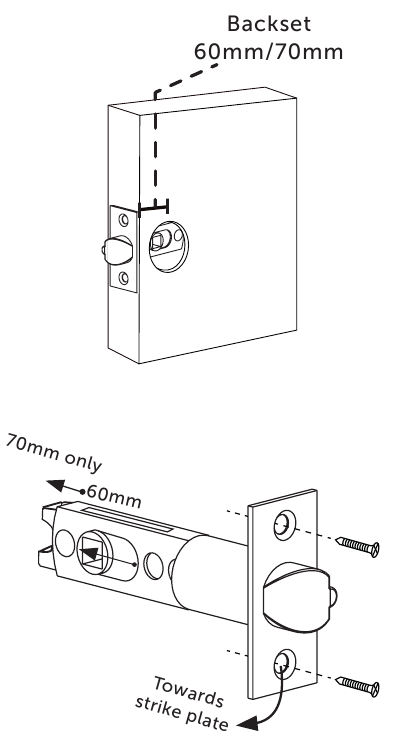

2. Zet de schootsluiting vast aan de deurrand met behulp van de meegeleverde schroeven, zorg ervoor dat de oriëntatie en de achterzijde van de schootsluiting correct zijn ingesteld.


• De afgeschuinde rand van de schootsluiting moet naar de sluitplaat wijzen, zodat deze automatisch wordt ingetrokken.
• Voor de meeste installaties moet de verstelbare schootsluiting in de kortere positie worden gehouden voor een achterzijde van 60 mm. Als u installeert met een achterzijde van 70 mm van de rand van de deur tot het midden van de uitsparing, duw dan de spilsleuf naar de 70 mm-markering.
• De schootsluiting moet worden vastgeschroefd voordat u verdergaat met de volgende stap.

Voorpaneel

1. Plaats de spil (deurdikte 32-40 mm) of (deurdikte 41-50 mm) en drie schroefafstandhouders in het voorpaneel. Lijn de uitstulping op de spil uit met de sleuf op het voorpaneel en druk deze naar binnen terwijl u de spil erin steekt om deze op zijn plaats te vergrendelen.

2. Plaats de rubberen afdichting op het voorpaneel.

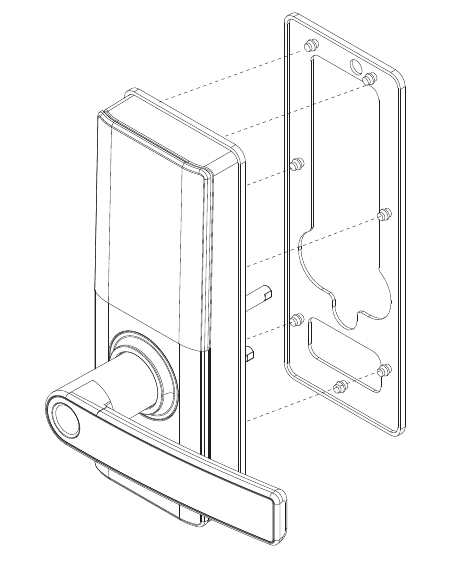

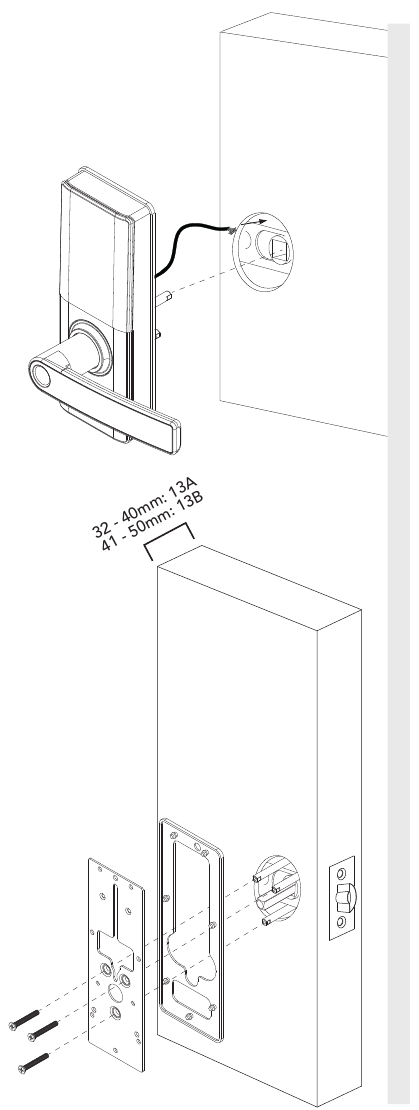

1. Houd het voorpaneel tegen de buitenkant van uw deur en lijn de spil, de afstandhouders en de kabel uit met de gaten in uw deur en schootsluiting. Duw het voorpaneel naar binnen totdat het gelijk ligt met de deur en houd het op zijn plaats tot het einde van de volgende stap.
2. Installeer vanaf de binnenkant van uw deur de montageplaat en de tweede rubberen afdichting en zorg ervoor dat de spil door het ronde gat gaat en de kabel door de rechthoekige uitsparing. Zet met behulp van de drie meegeleverde (deurdikte 32-40 mm) of (deurdikte 41-50 mm) schroeven de montageplaat aan het voorpaneel vast. Controleer bij het aandraaien van de schroeven of het voorpaneel correct is uitgelijnd. Optioneel: Installeer extra schroeven om de bovenkant van de montageplaat aan de deur vast te zetten.

Achterpaneel

5. 1. Verwijder het batterijklepje van het achterpaneel en sluit vervolgens de draad van het voorpaneel aan op de connector in de buurt van het midden van het achterpaneel. Druk stevig aan om ervoor te zorgen dat de kabel goed is aangesloten.
   2. Plaats de draad voorzichtig in de uitsparing aan de achterkant van het batterijcompartiment.
6. 1. Plaats het achterpaneel tegen de montageplaat voordat u het vastzet met drie schroeven .
   2. Plaats 4 AA-batterijen en plaats het batterijklepje terug. Test of de handgreep aan de binnenkant de schootsluiting intrekt en of het voorpaneel de schootsluiting pas kan openen nadat u de vingerafdruksensor hebt aangeraakt.

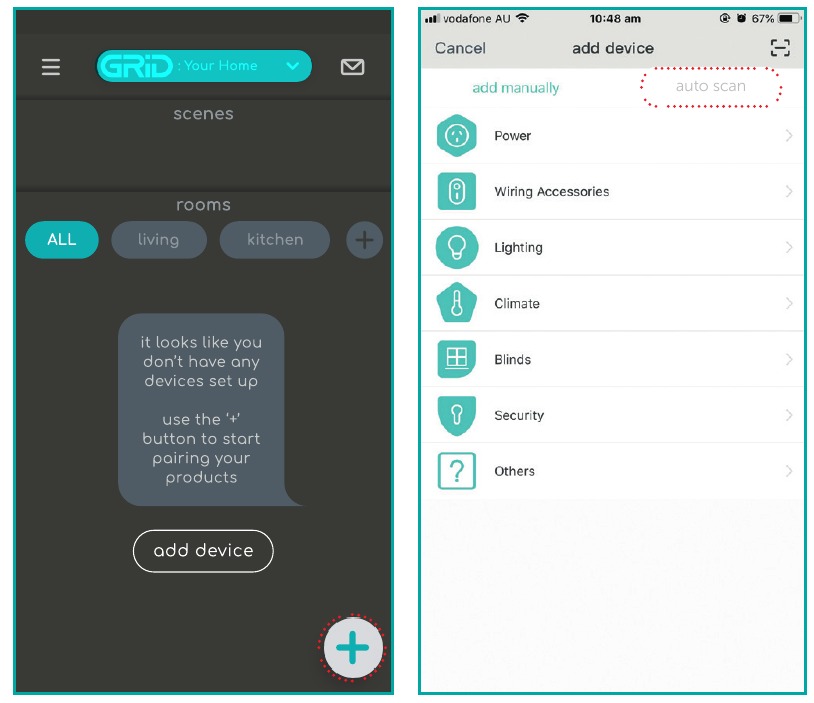

APP-KOPPELING

De referentietelefoonschermen op de volgende pagina's kunnen variëren afhankelijk van de besturingssysteemversie van uw telefoon en eventuele updates van de Grid Connect app. Neem contact op met onze klantenservice als u niet zeker weet hoe u uw product moet koppelen.

NIEUWE ACCOUNT AANMELDEN INSTELLEN

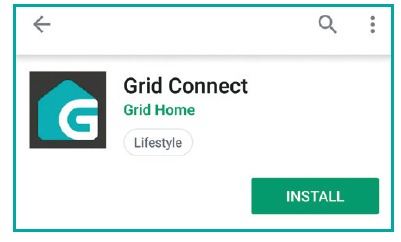

Download en installeer de GRID Connect App uit de Play Store (Android) of App Store (iOS),
Volg daarna de aanwijzingen om een nieuw account aan te maken of in te loggen op een bestaand account.

1. Druk in de Grid Connect app op in de rechteronderhoek en selecteer vervolgens auto scan (automatisch scannen).
   De GRID Connect app heeft toegang tot Bluetooth nodig om uw slot te vinden.
2. Druk op de vingerafdruksensor om het apparaat te activeren.
3. Zodra het apparaat is ontdekt, volgt u de aanwijzingen om het koppelingsproces te voltooien.
   OPMERKING: Als uw slot is gereset of uit de app is verwijderd, kan het ontgrendeld en vindbaar zijn totdat het is gekoppeld.
   Optioneel: Voeg een Grid Connect Bluetooth-hub (apart verkrijgbaar) toe om het slot met Wi-Fi te verbinden en uw toegang tot de deur overal te beheren.
   Volg de instructies die bij de hub zijn geleverd om deze aan uw account te koppelen en uw slot te binden.


Bezoek onze website voor verdere online hulp of neem contact op met onze klantenservice

grid-connect.com.au
1300 267 168
(tolvrij)

TOEGANG DELEN

Uw slot kan door andere gebruikers worden gebruikt via app-toegang of het registreren van vingerafdrukken, codes of tags. Er zijn vijf manieren om toegang te delen, zie hieronder om te controleren welke het beste voor u is.
Veilige modus beperkt de toegang tot alleen beheerdersgebruikers, app-ontgrendeling en fysieke sleutels. Gebruik de schakelaar op het binnenpaneel om de veilige modus in of uit te schakelen.
Opmerking: beheerders en primaire gebruikers worden toegevoegd aan de app-locatie waaraan uw slot is gekoppeld. Leden van het huis die toegang hebben tot de locatie, krijgen toegang tot uw slot en nieuw toegevoegde beheerders en primaire gebruikers kunnen alle andere apparaten op de locatie gebruiken.
Weet u niet zeker of u toegang tot uw locatie hebt gedeeld? Tik op het menu-icoon > locatie- en kamerinstellingen > selecteer uw locatie. Iedereen die wordt vermeld onder 'leden van het huis' heeft toegang tot uw slot.

GEBRUIKERSTYPEN

PROBLEEMOPLOSSING
