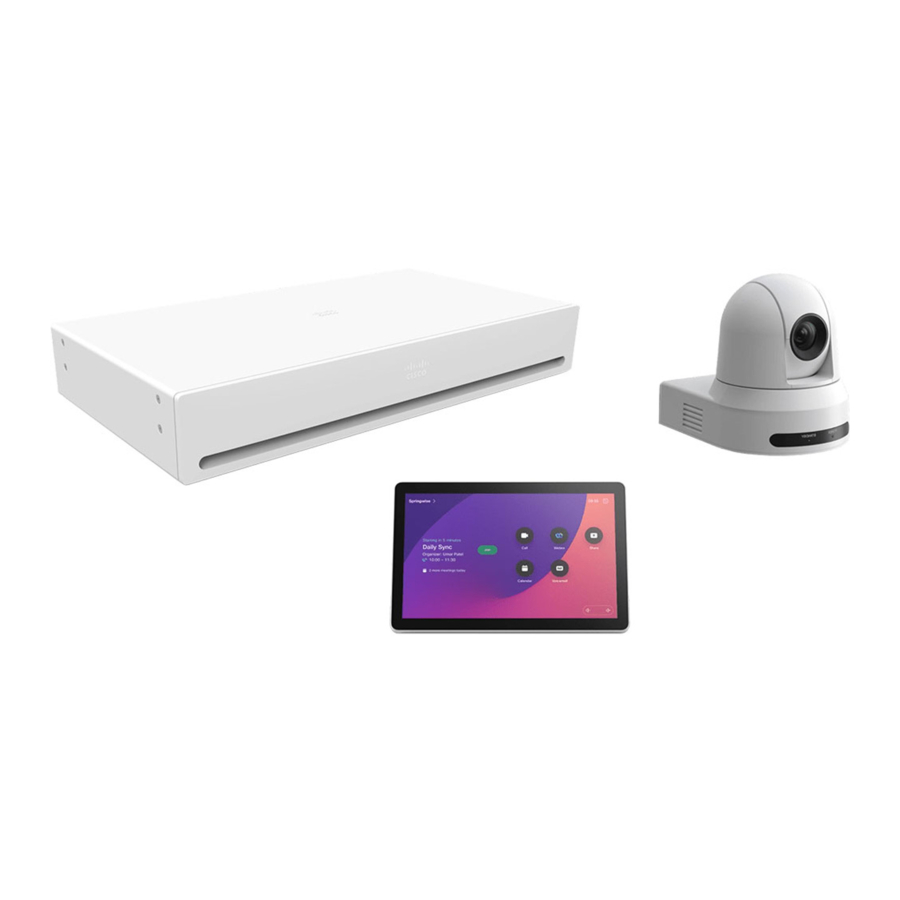

Handleiding Cisco Room Kit Pro

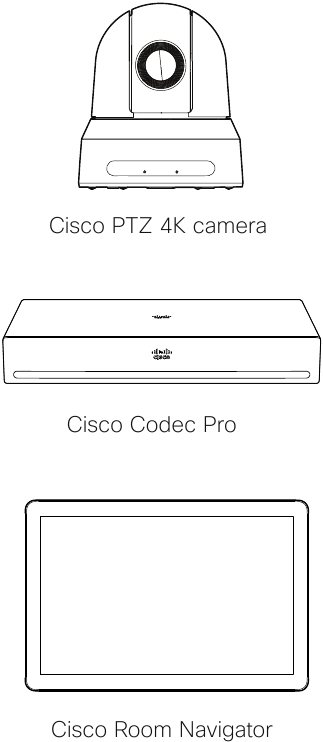

Inhoud van de doos

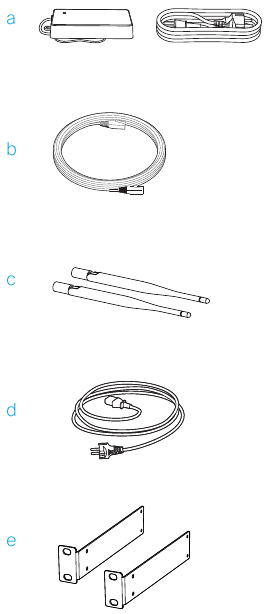

1. Voedingsadapter en kabel voor PTZ 4K
2. Ethernetkabel voor Room Navigator
3. Antennes voor Codec Pro
4. Voedingskabel voor Codec Pro *
5. Rackoren voor Codec Pro (optioneel)

* Geen optie voor voedingskabel voor Codec Pro: wanneer de optionele voedingskabel niet bij het systeem wordt besteld, is de klant verantwoordelijk voor het selecteren van de juiste voedingskabel die bij dit product moet worden gebruikt. Het gebruik van een niet-compatibele voedingskabel bij dit product kan leiden tot een elektrisch veiligheidsrisico. Voor bestellingen die in Argentinië, Brazilië en Japan moeten worden afgeleverd, moet een passende voedingskabel bij het systeem worden besteld.
Classificatie van de voedingskabel: 10 A, 250 V
Voedingsconnector: EL 701B (IEC 60320/C13)

Kan afzonderlijk worden besteld

• Wandmontagebeugel voor de PTZ 4K-camera.
• Plafondmontage voor de PTZ 4K-camera.
• Cisco tafel- of plafondmicrofoon.
• HDMI- en Ethernetkabels. We raden kabels van Cisco aan. Gebruik gecertificeerde HDMI-kabels voor de camera's en presentatiebronnen (High Speed HDMI 1.4b) en voor de schermen (Premium High Speed HDMI). U hebt Ethernetkabels nodig voor camerabediening en netwerk (niet vereist bij gebruik van Wi-Fi).

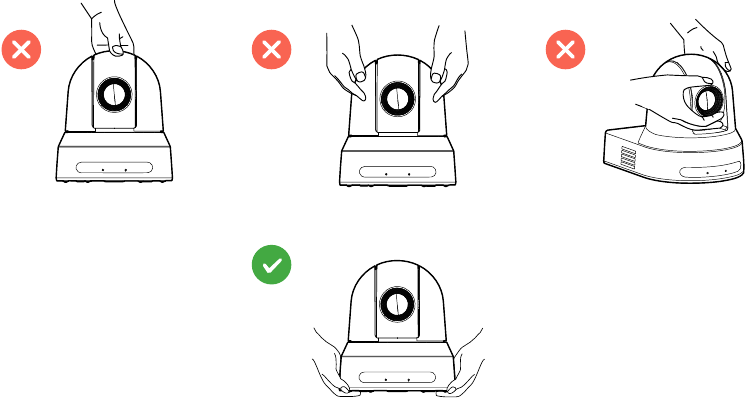

Veiligheid en montagehardware

De wand- en montagehardware moeten het product veilig kunnen dragen.
Het aan de wand gemonteerde systeem moet worden geïnstalleerd door gekwalificeerd personeel, in overeenstemming met de staats- en lokale bouwvoorschriften.

Ventilatie

Blokkeer geen ventilatieopeningen op de codec. Minimaal 10 cm / 4" vrije ruimte aan de voor- en achterkant van het apparaat. Minimaal 4,5 cm / 1,7" vrije ruimte onder de codec en een aangrenzend in een rack gemonteerd onderdeel.

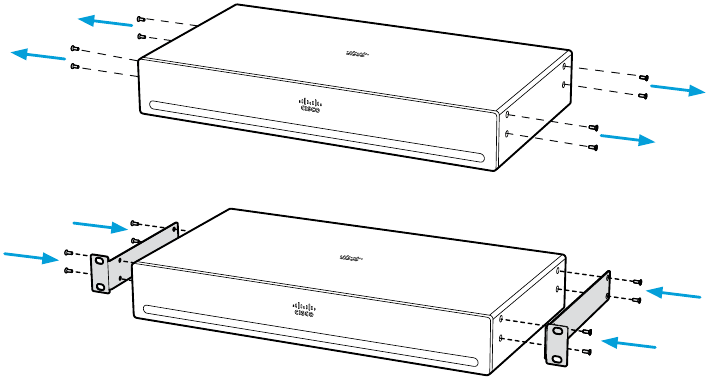

De codec in een rack monteren

(optioneel)
U kunt de rackoren zo monteren dat het connectorpaneel naar voren of naar achteren is gericht.

Gebruik altijd de voedingen voor de PTZ 4K-camera die zijn gespecificeerd in www.cisco.com/go/PTZ4K-datasheet.
Gebruik een Ethernetkabel voor camerabediening. Gebruik geen VISCA-kabel, omdat dit ernstige schade aan de camera veroorzaakt.

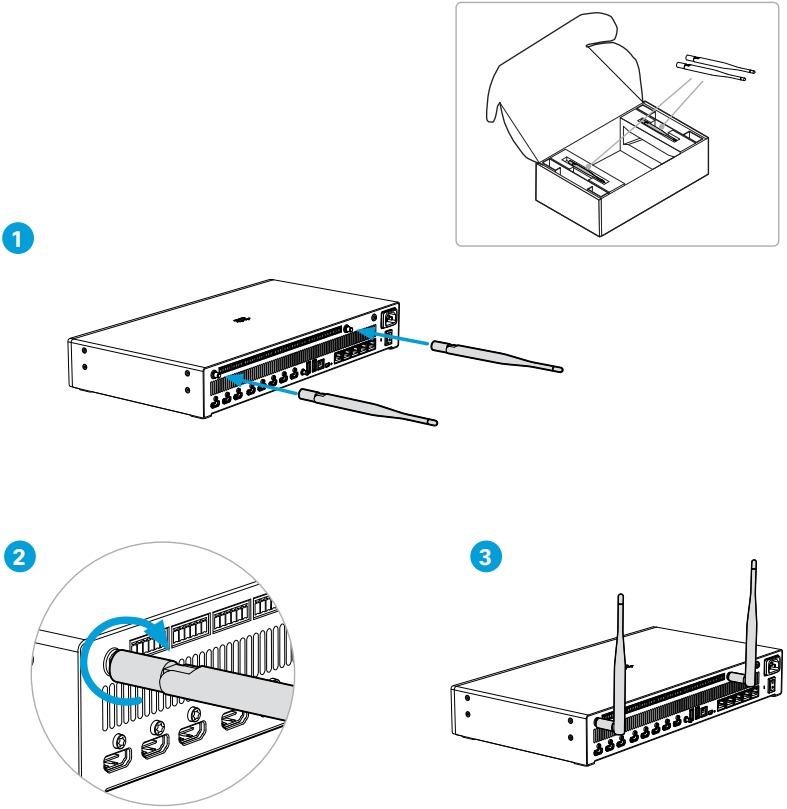

De antennes op de codec aansluiten

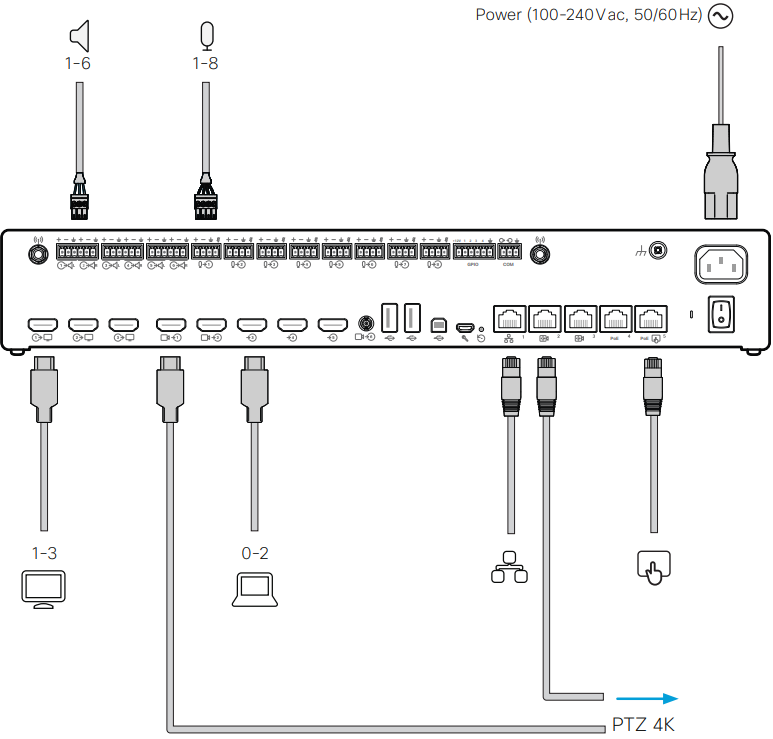

De codec-kabels aansluiten

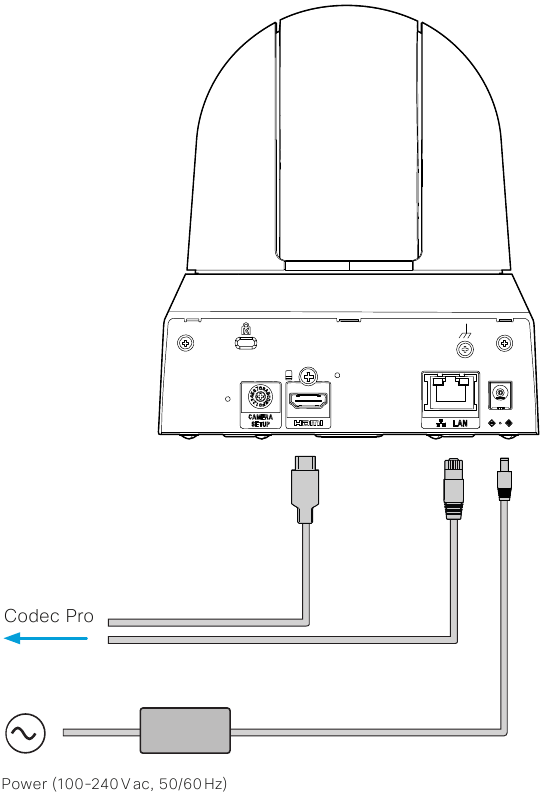

De camerakabels aansluiten

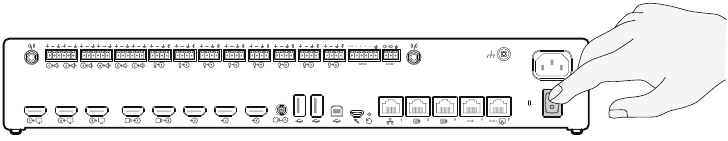

De codec inschakelen

Stroom (100-240 VAC, 50/60 Hz)

• Gebruik altijd de meegeleverde voedingskabel of een voedingskabel die voldoet aan de vereisten van de stroomspecificatie van de codec.
• Houd de stekker en het stopcontact gemakkelijk bereikbaar voor het geval u het apparaat van de stroom moet loskoppelen.
• Dit apparaat is ontworpen om te worden aangesloten op TN- en IT-voedingssystemen.

Netwerkverbinding: gebruik Ethernet LAN of Wi-Fi. Niet-radioapparaten, die de letters 'NR' in hun productidentificatie (PID) hebben, bieden geen ondersteuning voor Wi-Fi.

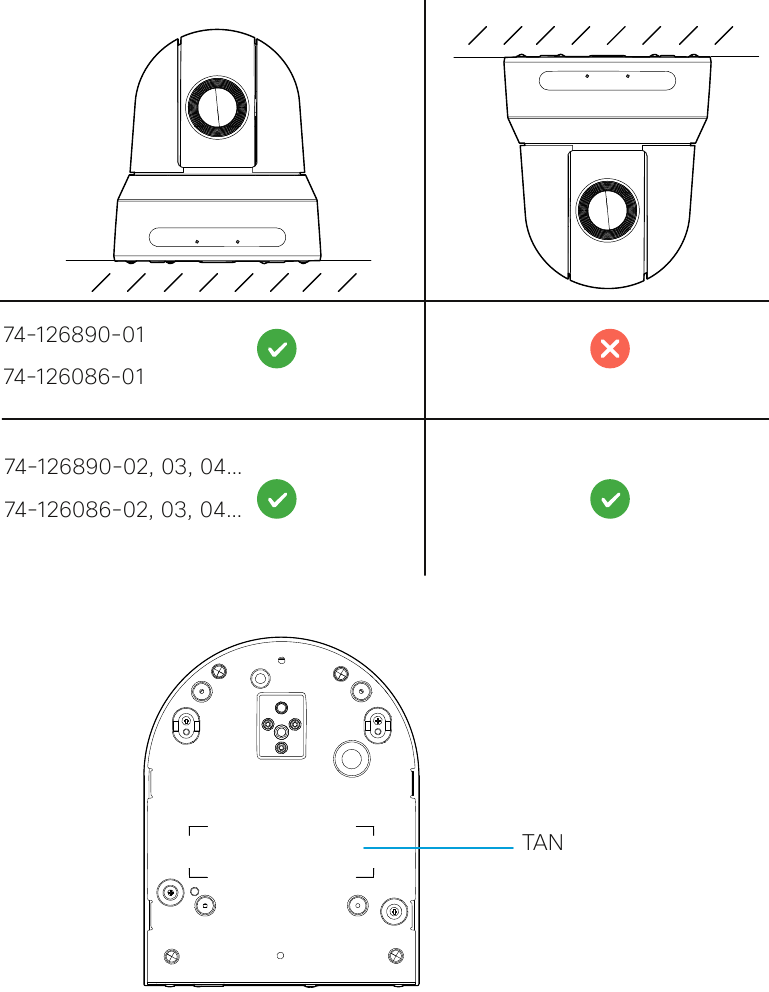

Wanneer de PTZ 4K ondersteboven is gemonteerd, configureert u de codec om het camerabeeld om te draaien. Zie de Administrator Guide voor de codec.

De software-installatie voltooien

1. Schakel het scherm in. Raadpleeg de gebruikersdocumentatie voor het scherm als de HDMI-ingang handmatig moet worden ingesteld.
2. Het systeem start automatisch op. Als het systeem niet opstart, controleert u de aan/uit-schakelaar op de codec.
3. Wanneer u het Welcome screen (Welkomstscherm) ziet, volgt u de instructies om de installatie te voltooien.

4. We raden u aan de software op uw Codec Pro te upgraden voordat u deze in gebruik neemt. Zie de Administrator Guide voor de codec: https://www.cisco.com/go/roomkit-docs

Productoverzicht

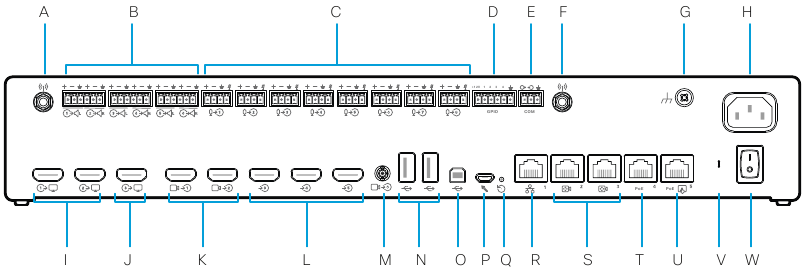

Cisco Codec Pro

1. Antenneconnector
2. 6 × Lijnuitgang (Euroblock, 3,5 mm)
3. 8 × Microfoon-/lijningang (Euroblock, 3,5 mm)
4. GPIO-poort (Euroblock, 3,5 mm)
5. COM-poort (Euroblock, 3,5 mm)
6. Antenneconnector
7. Aarde (beschermende aarde)
8. Hoofdstroomingang (1,3 - 0,6 A, 100-240 V ac, 50/60 Hz)
9. 2 × HDMI-uitgang met audio en video (Connector 1-2), 4Kp60
10. HDMI-uitgang met audio en video (Connector 3), 4Kp30
11. 2 × Camera-ingang (HDMI, Connector 1-2), 1080p60
12. 3 × HDMI-ingang met audio en video (Connector 3-5), 4Kp30
13. Camera-ingang (3G-SDI / HD-SDI, Connector 6), 1080p60, HD-BNC, 75 Ω
14. 2 × USB 2.0, type A
15. USB 2.0, type B
16. Onderhoud (micro-USB)
17. Fabrieksreset
18. Netwerk (Ethernet) 1Gb
19. 2 × Camerabediening (Ethernet)
20. Ethernet PoE - Interne netwerkpoort voor PoE-apparaat
21. Touchpanel (gebruikersinterface, Ethernet PoE)
22. Status-led
23. Aan/uit

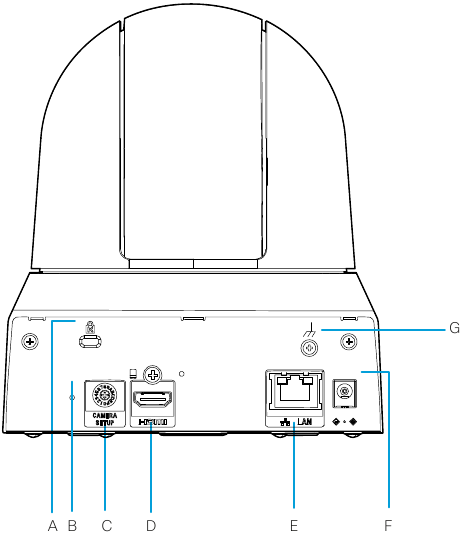

Cisco PTZ 4K

1. Kensington-slot
2. Fabrieksreset
3. Systeemselectie (Positie: 6¹)
4. HDMI-uitgang, 1080p60
5. Camerabediening (Ethernet)
6. Stroomingang (12 Vdc, 2,5 A)
7. Aardklem
8. Schroefgat voor statief²

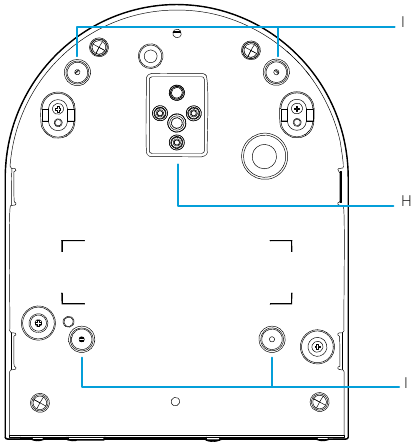

9. Schroefgaten voor plafondmontage

¹ VISCA is ingeschakeld op de HDMI-uitgang
² Installeer de camera niet met behulp van de statiefschroef en het schroefgat voor statief voor plafondinstallatie.

Room Kit Pro PTZ 4K Integrator Bundle-gegevensblad
Raadpleeg het productgegevensblad voor meer informatie over het bestellen van accessoires, kabels en reserveonderdelen.

Bezoek deze websites voor meer informatie over uw apparaat.

help.webex.com

cisco.com/go/room-docs

projectworkplace.cisco.com

cs.co/mtrdevice-docs

cs.co/webexadoption
