Shure A96F handleiding
INLEIDING

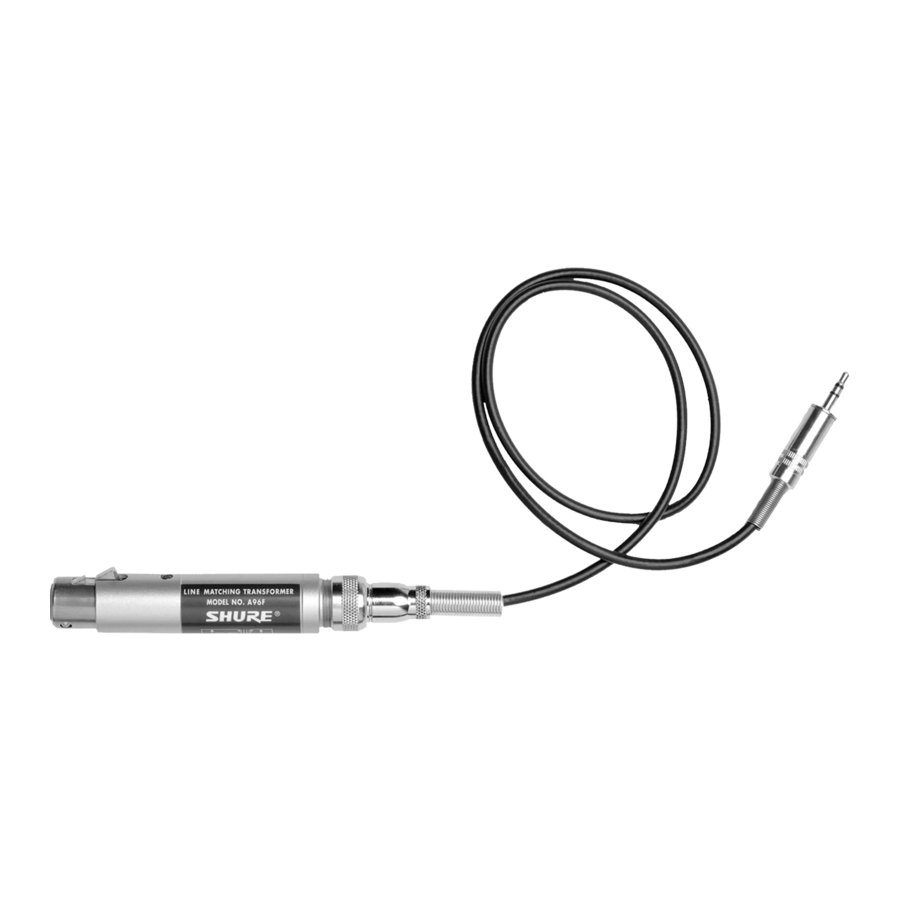

Deze transformator verbindt microfoons met een XLR-type connector met de 3,5 mm (1/8 inch) ingangen die te vinden zijn op camcorders en andere opnameapparaten. Het verhoogt het signaalniveau van de microfoon, biedt een gebalanceerde ingang en voorkomt vervorming als gevolg van de d.c.-bias die doorgaans in microfooningangen van camcorders wordt aangetroffen.
IMPEDANTIESELECTIE
De A96F kan worden aangepast voor microfoons met een waarde van 150 Ω. Deze aanpassing is alleen nodig als het uitgangsniveau van de A96F onvoldoende is voor uw opnameapparaat. Gebruik de volgende stappen:
- Maak de bedrading in het XLR-stekkerelement van de A96F toegankelijk door de schroef los te draaien en de stekker uit de behuizing te schuiven.
- Soldeer de RODE draad los van pin 2. Isoleer de blanke draad aan het uiteinde van de draad met de isolator van de GELE draad.
- Soldeer de GELE draad aan pin 2.
- Draai het stekkerelement drie keer rond om de draden te draaien en plaats het element terug in de behuizing. Plaats de schroef terug.
PROBLEEMOPLOSSING
- Schroef de behuizing los van de miniatuurstekker op de A96F om de draden in de connector bloot te leggen.
- Gebruik een draadtang om de draad tussen de tip- en ringdraden door te knippen en te verwijderen (zie onderstaande afbeelding). Zorg ervoor dat u de draad volledig verwijdert tussen de draden zodat er geen contact is tussen de tip en de ring.
![De draad tussen de tip- en ringdraden verwijderen]( "Shure - A96F - De draad tussen de tip- en ringdraden verwijderen")
- Zet de stekker weer in elkaar.
Als de microfoon nog steeds niet werkt, neem dan contact op met Shure Application Engineering op 1-800-516-2525. Zorg ervoor dat u de gebruikershandleiding van de camcorder bij de hand hebt.
SCHEMATISCHE WEERGAVE
SPECIFICATIES
| Frequentiebereik | 20 tot 20.000 Hz ± 2 dB | |
| Impedantie | ||
| Lage impedantie: | 600 Ω (meegeleverd) of 150 Ω | |
| Gemiddelde impedantie: | 2.500 Ω | |
| DC-weerstand | ||
| Lage impedantie: | 600 Ω wikkeling: 56 Ω 150 Ω wikkeling: 28 Ω | |
| Gemiddelde impedantie: | Open circuit | |
| Spanningsverhouding | 600 Ω | 150 Ω |
| Lage impedantie naar gemiddelde impedantie: | +6 dB | +12 dB |
| Maximaal aanbevolen invoerniveaus | ||
| Bron | wikkeling | Maximum |
| Impedantie | Wordt aangestuurd | Niveau |
| 150 Ω | 150 Ω | 0.5 V |
| 600 Ω | 600 Ω | 1.0 V |
| 2.500 Ω | 2.500 Ω | 2.0 V |
| Behuizing | Volledige magnetische afscherming, staal met grijze emaille afwerking | |
| Afmetingen | 19 mm (3/4 inch) diameter; 89 mm (3 1/2 inch) lang | |
BEPERKTE GARANTIE
Als u van mening bent dat dit product defect is binnen de garantieperiode, pak het apparaat dan zorgvuldig in, verzeker het en stuur het terug met aankoopbewijs, gefrankeerd, naar Shure Incorporated, ter attentie van: Service Department, op het onderstaande adres.
Retourneer het product buiten de Verenigde Staten naar uw dealer of erkend servicecentrum. Adressen staan vermeld op www.Shure.com of kunnen worden verkregen door contact op te nemen met Shure op het onderstaande adres.
Shure Incorporated
Ter attentie van: Service Department
5800 W. Touhy Avenue
Niles, IL 60714-4608 VS
