Oakcastle CD-10 Handleiding
INHOUD VAN DE DOOS

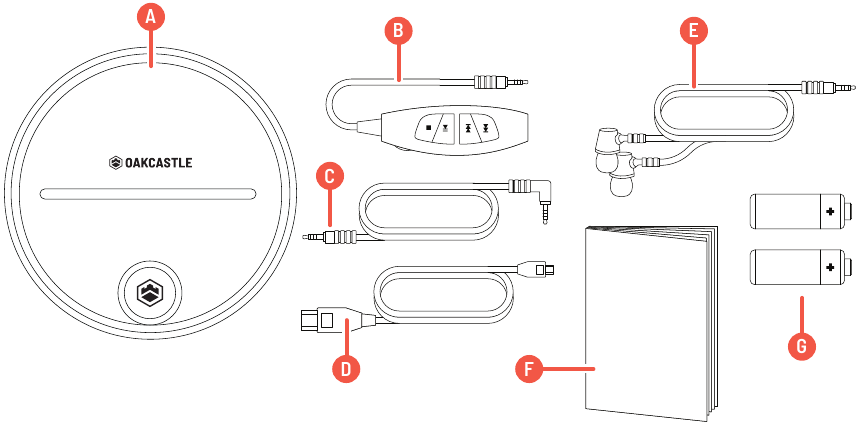

WAT ZIT ER IN DE DOOS
- Oakcastle CD10 Draagbare CD-speler
- In-line bediening voor headset
- 3,5 mm naar 3,5 mm AUX-kabel
- USB naar DC5V-oplaadkabel
- Oortelefoons
- Instructiegids
- 2 x AA-batterijen

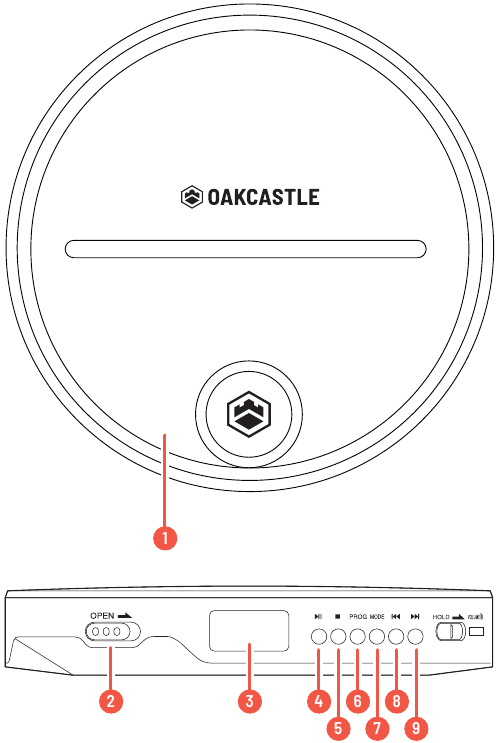

BEDIENINGSELEMENTEN & FUNCTIES
- Disclade
- Openen
- Display
- Afspelen/Pauzeren/Inschakelen
- Stoppen
- Programmeren
- Modus
- Vorige/Terugspoelen
- Volgende/Snel vooruit
- Batterijvak
- Vasthouden
- Volume
- DC 5V-voedingspoort
- Hoofdtelefoonaansluiting
- BBS-schakelaar (Bass Boost System)
Headsetbediening
- Stoppen
- Afspelen/Pauzeren
- Vorige/Terugspoelen
- Volgende/Snel vooruit
BASISHANDELINGEN
In-/uitschakelen
Om in te schakelen, drukt u op de knop 'Play/Pause/Power On' (Afspelen/Pauzeren/Inschakelen) (Ref.4). Druk tweemaal op de 'STOP'-knop (Ref.5) om de speler uit te schakelen. Als de speler langere tijd niet wordt gebruikt, zorg er dan voor dat deze is uitgeschakeld.
Vasthouden
Terwijl de speler in gebruik is, kunt u de knop Hold (Vasthouden) in de 'Hold'-positie (Ref.11) zetten. Hierdoor wordt het apparaat in de 'Hold'-modus (Vasthouden) gezet. In de 'Hold'-modus (Vasthouden) zijn de knoppen inactief. Als er op een knop wordt gedrukt terwijl het apparaat in de 'Hold'-modus (Vasthouden) staat, toont het scherm een slotpictogram rechtsboven.
Batterijgebruik
Schuif het batterijklepje open (Ref.10) en plaats 2 x AA-batterijen (meegeleverd) in het batterijvak. Zorg ervoor dat de polariteiten correct zijn en dat de negatieve (-) kant is uitgelijnd met de gladde kant van de batterij en de positieve (+) kant is uitgelijnd met de tegenoverliggende kant van de batterij. 2 nieuwe AA-batterijen zorgen voor ongeveer 7 uur batterijduur.
Gebruik van AC-adapter
Om de CD10 te gebruiken die is aangesloten op een bekabelde stroombron, sluit u de USB-oplaadkabel (meegeleverd) aan vanaf een willekeurige standaard USB 2.0-aansluiting (zoals een laptop of USB-netadapter) op de oplaadpoort op het apparaat (Ref.13).
Een disc plaatsen
Schuif de 'OPEN'-schakelaar (Ref.2) naar de 'OPEN'-positie (OPEN) om de apparaatklep te openen. Plaats de disc in de CD-speler met de labelzijde naar boven en druk deze voorzichtig aan totdat deze op de spindel vastklikt.
Sluit de disclade voorzichtig. Zorg ervoor dat de disclade volledig is gesloten, anders kan de speler de disc niet lezen.
Compatibele discformaatondersteuning: CD, CD-R, CD-RW, MP3, WMA
Koptelefoon of externe luidsprekers gebruiken
Luister naar uw audio-CD via een hoofdtelefoon door een bedrade hoofdtelefoon (met een standaard 3,5 mm-connector) in de hoofdtelefoonaansluiting van de speler (Ref.14) te steken. Zorg ervoor dat de hoofdtelefoonconnector volledig in het apparaat is gestoken.
Om naar uw audio-CD te luisteren via externe luidsprekers, sluit u een standaard 3,5 mm AUX-kabel aan van de CD-speler naar uw externe luidsprekers of uitvoerapparaat. Bedien de weergave met behulp van de bedieningselementen op de CD-speler. U kunt nu audio horen via uw externe luidsprekers of ander uitvoerapparaat.
Mijn CD-speler toont 'ESP' op het scherm. Wat betekent dit?
ESP staat voor 'Electronic Shock Protection' (elektronische schokbescherming). Wanneer u dit op het display ziet, geeft dit aan dat de ESP functioneert om te voorkomen dat schokken of stoten tegen het apparaat ervoor zorgen dat het nummer dat u afspeelt overslaat.
CD'S AFSPELEN
Basisbediening en functies
Druk op Afspelen/Pauzeren (Ref.4)/(Ref.17) om de CD af te spelen of te pauzeren.
Druk op Vorige (Ref.8)/(Ref.18) om de huidige track opnieuw te starten of herhaaldelijk om naar de vorige tracks te gaan. Druk op Volgende (Ref.9)/(Ref.19) om naar de volgende track te gaan. Houd Vorige of Volgende (Ref.8)/(Ref.18)/(Ref.9)/(Ref.19) ingedrukt om terug te spoelen of snel vooruit te spoelen door een track.
Druk op 'Stop' (Ref.5)/(Ref.16) om de CD te stoppen. Druk tweemaal op 'Stop' om het apparaat uit te schakelen.
Herhaalmodi
Druk op 'Mode' (Modus) om de afspeelmodus te wijzigen tussen '1' (huidige track herhalen), 'ALL' (hele CD herhaaldelijk afspelen), 'RND' (tracks in willekeurige volgorde afspelen), INTRO (de eerste 10 seconden van elke track afspelen) en herhalen uit (display toont blanco aan de bovenkant van het scherm).
Tracks programmeren
Druk op de knop PROG (Ref.6) om te beginnen met het programmeren van uw disc om in een geselecteerde volgorde af te spelen.
Functie voor automatisch hervatten
Als de speler wordt uitgeschakeld tijdens het afspelen van een nummer of terwijl het gepauzeerd is, zal het de volgende keer dat het wordt ingeschakeld, het afspelen vanaf die trackpositie hervatten.
BBS (Bass Boost System)
Schakel de Bass Boost-modus (Bass Boost) in/uit met behulp van de BBS-schakelaar (Ref.15).
UW DISC PROGRAMMEREN
Volg de onderstaande stappen om uw CD te programmeren om tracks in een specifieke volgorde af te spelen, anders dan de standaardvolgorde. Om dit te doen, kan het helpen om te verwijzen naar de albumhoes of de tracklijst. U kunt maximaal 20 nummers programmeren.
Zorg ervoor dat de CD is gestopt. Druk op PROG om de programmeermodus te openen (Ref.6).
Selecteer met behulp van de knoppen 'Vorige' en 'Volgende' (Ref.8)/(Ref.18)/(Ref.9)/(Ref.19) het eerste nummer dat u door de disc wilt laten afspelen. Het display toont P01, P02, enz. aan de rechterkant, om te verwijzen naar elke opeenvolgende trackslot - Geprogrammeerde track 1, Geprogrammeerde track 2, enzovoort.
Druk nogmaals op PROG (Ref.6) om te bevestigen. Herhaal de bovenstaande stappen totdat u elke trackslot hebt geprogrammeerd.
Druk op Afspelen (Ref.4)/(Ref.17) om de geselecteerde trackvolgorde af te spelen.
Opmerking: wanneer het afspelen stopt, wordt het geprogrammeerde afspelen gewist. Om geprogrammeerd afspelen te annuleren, drukt u op de afspeelknop.
PROBLEEMOPLOSSING
| Observatie | Mogelijke oorzaak/oplossing |
| Kan geen discs lezen | Zorg ervoor dat de labelzijde van de disc naar boven is gericht. Zorg ervoor dat de disc volledig op zijn plaats is bevestigd. Zorg ervoor dat de disc niet zwaar bekrast of beschadigd is. Veeg de disc voorzichtig van het midden naar de rand met een schone, droge, zachte doek. Probeer een andere nieuwe disc om te controleren of de disc defect is. Zorg ervoor dat het formaat van de disc CD, CD-R, CD-MP3 of CD-RW is. Veeg de laser voorzichtig af met een ontvettend wattenstaafje. Opmerking: Raak de laser niet met uw handen aan. |
| Geen geluid | Controleer of het volume is verhoogd. Controleer of de oortelefoonstekker volledig in de hoofdtelefoonaansluiting is gestoken. |
| Geen stroom | Zorg ervoor dat het apparaat is ingeschakeld. Plaats nieuwe batterijen of sluit het apparaat aan op het elektriciteitsnet of een andere stroombron. |
| Krassend geluid uit oortelefoons of disc tijdens het afspelen | Veeg de disc voorzichtig van het midden naar de rand met een schone, droge, zachte doek. Probeer een andere nieuwe disc om te controleren of de disc defect is. Zorg ervoor dat het formaat van de disc CD, CD-R, CD-MP3 of CD-RW is. Als er een krassend geluid in uw oortelefoons is tijdens het afspelen van de disc, kan dit worden veroorzaakt door een bekrastte disc. Ga over op een andere disc en gebruik de oude niet meer om te voorkomen dat het apparaat beschadigd raakt. |
SPECIFICATIE
| Stroombron | DC 5V/2 x AA-batterijen (meegeleverd) |
| Laadspanning | DC 5V/1A |
| Bedrijfsspanning | 5V |
| Stroomverbruik | ca. 0,6 W |
| Batterij | 2 x AA-batterijen (meegeleverd) |
| D/C-conversie | 16Bit |
| Samplingfrequentie | 44.1KHZ |
| Frequentiebereik | 20-20KHZ |
| Uitgangsvermogen van oortelefoons | 16mW+16mW/16-32Ohm |
| Impedantie van oortelefoons | 32Ohm/16mW |
| Ondersteunde discformaten | CD, CDR, CD-RW, MP3, WMA |
| Schokbestendige tijd | CD's: tot 40 seconden, CD-R: 120 seconden |
| Grootte | 145 x 145 x 25 mm |
| Gewicht | 320g |
Registreer uw product online voor een GRATIS verlengde garantie van 3 jaar op: www.oakcastle.co.uk
