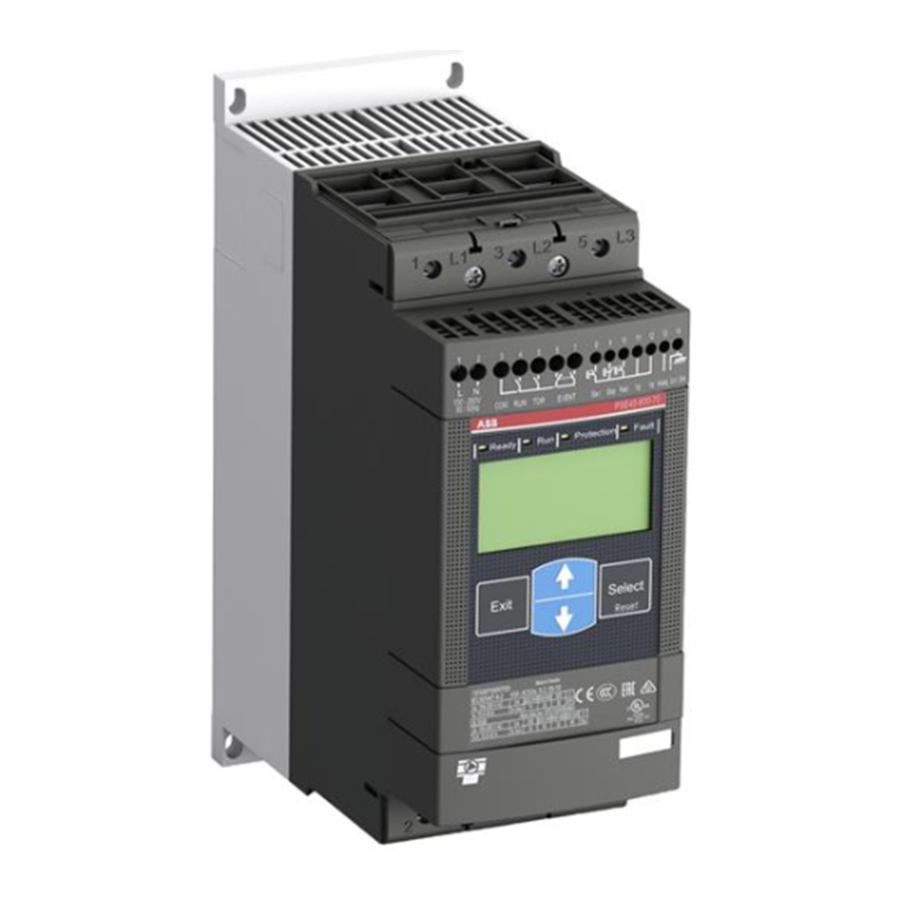

ABB PSE-serie, PSE18, PSE370, PSE105, PSE142 handleiding

Mechanische installatie

Gevaarlijke spanning! Raadpleeg de installatie-instructies. Schakel de stroom uit en vergrendel deze voordat u aan dit apparaat gaat werken.
Let op! Installatie uitsluitend door personen met elektrotechnische expertise.

Montage

De PSE-softstarters zijn er in drie verschillende fysieke formaten die zijn ontworpen om te worden gemonteerd met M6-bouten of bouten van gelijkwaardige afmetingen en sterkte. Controleer het boorplan op de bovenkant van de doos.

Mechanische installatie

1. Volg de boorinstructies die u kunt vinden op het bovenste deel van de verzenddoos.
2. Zorg ervoor dat u voldoende ruimte hebt volgens onze tabel hieronder.
3. Installeer het product veilig op zijn plaats (mogelijk zijn twee personen nodig).

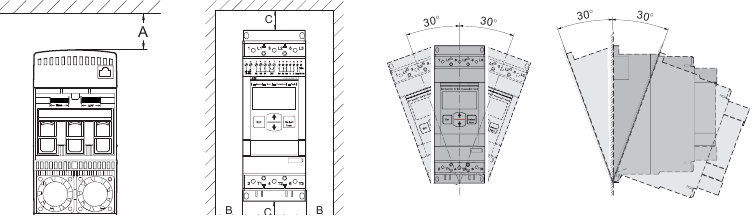

4. Zorg ervoor dat u het product in de juiste richting monteert volgens de afbeelding hieronder.

Controleer of de afstand tot de muur en de voorkant, evenals de montagehoek, aan de eisen voldoen.

In toepassingen waar de softstarter in een behuizing is geïnstalleerd, moet u ervoor zorgen dat de grootte van de behuizing niet kleiner is dan de aanbevolen minimumgrootte. Selecteer de grootte in de toepasselijke tabel voor IEC of UL.

Zorg voor een vrije luchtstroom door het product.
Risico op schade aan eigendommen. Zorg ervoor dat er geen vloeistoffen, stof of geleidende delen in de softstarter terechtkomen.
Het gebruik van een te kleine behuizing en/of het niet opvolgen van de instructies op andere manieren kan leiden tot oververhitting van de PSE-softstarter en storingen in de werking.

Elektrische installatie

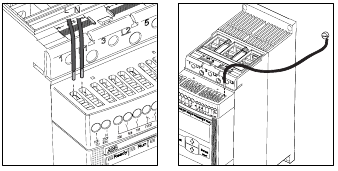

1. Sluit de voedingsspanning van de besturing aan op de aansluitingen 1 en 2.

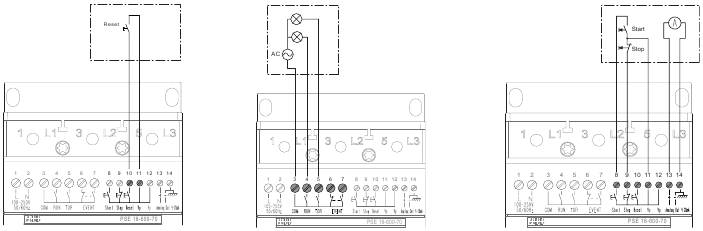

2. Sluit het start/stop-circuit en andere I/O's aan.

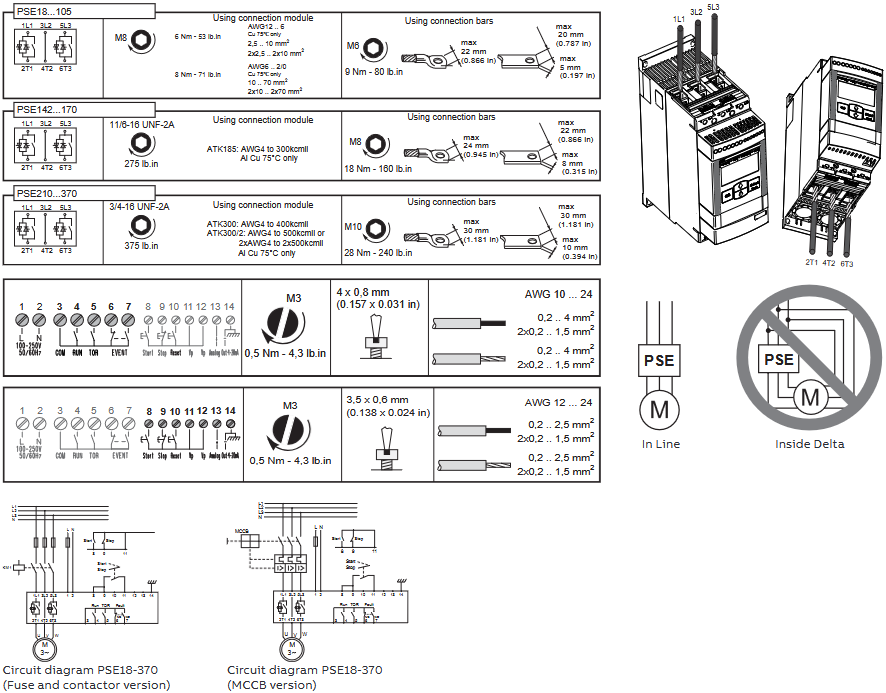

3. Sluit het elektriciteitsnet aan op L1/L2/L3 en de motor op T1/T2/T3.

Gevaarlijke spanning. Veroorzaakt de dood of ernstig letsel. Schakel alle stroomtoevoer naar dit apparaat uit en vergrendel deze voordat u aan deze apparatuur begint te werken.
Om een onbedoelde directe start te voorkomen, is het belangrijk om eerst de voedingsspanning van de besturing in te schakelen. Hierdoor worden de bypass-relais bekrachtigd voordat de netspanning wordt ingeschakeld om ervoor te zorgen dat de relais in de open toestand staan.

Het aansluiten van softstarters PSE18...PSE370 binnen Delta veroorzaakt schade aan de apparatuur en er bestaat een risico op de dood of ernstig letsel.

Basisconfiguratie

Basisinstellingen

1. Stel Ie in op de nominale motorstroom (dit is de belangrijkste instelling)
2. Basisparameters
   1. Initiële spanning (verhogen als de motor afslaat of een harde start heeft, standaard is 30%)
   2. Startramptijd (pas de spanningshelling indien nodig aan, standaard is 10 sec)
   3. Stroomlimiet (kan specifiek worden ingesteld, standaard is 4xIe)
   4. Stop parameters instellen indien nodig (meestal gebruikt voor pompen, standaard is uitloop tot stoppen)

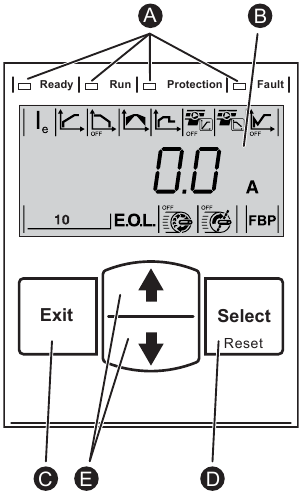

1. LED-statusindicatoren
2. LCD-scherm met achtergrondverlichting
3. Exit-toets om parameterbewerkingen te annuleren en één menuniveau te verlaten.
4. Select/Reset (Selecteren/Resetten)-toets voor het wijzigen en opslaan van parameterwaarden, het openen van één menuniveau en het resetten van triggering-gebeurtenissen.
5. Select/Reset (Selecteren/Resetten)-toets voor het wijzigen en opslaan van parameterwaarden, het openen van één menuniveau en het resetten van triggering-gebeurtenissen.

Door beide navigatietoetsen minimaal vier seconden ingedrukt te houden, worden alle parameterinstellingen beschermd tegen onbedoelde wijzigingen.
Als u dit gedurende twee seconden herhaalt, wordt het LCD-scherm ontgrendeld en kunnen de parameterinstellingen worden gewijzigd.
