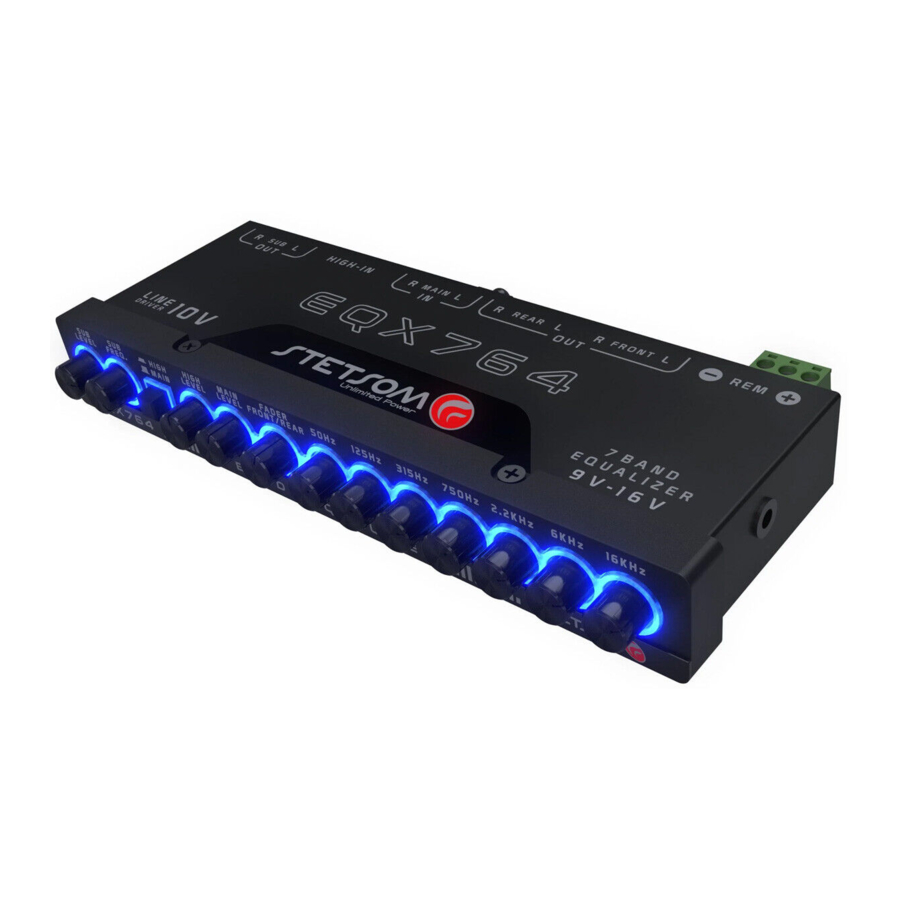

Stetsom EQX764 handleiding

Inleiding

De equalizer is ontwikkeld met de meest geavanceerde technologie voor aanpassing en audio-equalizatie met hifi-geluid.

De equalizer heeft 2 ingangskanalen en 3 uitgangskanalen, namelijk:

INGANGSAANSLUITINGEN
HOGE AANSLUITING (DRAAD)
Gebruikelijk bij diverse originele radiospelers van het voertuig.

RCA-AANSLUITING (LIJN)
Gebruikelijk bij veel radio's en audioapparatuur op de markt.

De equalizer heeft draaiknoppen voor aanpassing en equalisatie van het signaal in de gewenste audio-indeling:

• SUB-uitgangsregeling: Stel het niveau en de SUB-uitgangsfrequentie in.
• Ingangsschakelaar: Selecteer het ingangssignaalkanaal (MAIN of HIGH).
• Ingangsregelingen: Individuele LEVEL-aanpassing in elke ingang (HIGH of MAIN).
• FADER FRONT/REAR-regeling: Stel de balans in tussen de FRONT- en REAR-uitgangen.
• LED-verlichting: Voor een betere visualisatie van de bedieningselementen branden ze op een LED-frame in de kleur BLAUW.
• Frequentie-regelingen: Equalizer met 7 banden (50Hz / 125Hz / 315Hz / 750Hz / 2.2KHz / 6KHz / 16KHz).

Voor de installatie

Lees deze handleiding zorgvuldig door voordat u de equalizer installeert.
De montage-instructies moeten worden gevolgd, evenals de aansluitingen, voor het beste gebruik van het product. Raadpleeg indien nodig onze klantenservice. Voor gebruik is het essentieel om aandacht te besteden aan enkele gegevens:

• Zorg ervoor dat het apparaat is uitgeschakeld voordat u een aansluiting maakt of verwijdert. Dit voorkomt mogelijke schade aan de gadgets die op de equalizer zijn aangesloten.
• Verdeel alle kabels zo ver mogelijk van de ontstekingskabels, ECU-modules en contactsleutel, omdat deze storingen in het geluid kunnen veroorzaken.
• Gebruik kabels en connectoren van goede kwaliteit, omdat dit de kwaliteit en fidelity van het geluid garandeert
• Om uw kabels niet te beschadigen, moet u erop letten dat u ze niet in de buurt van scherpe metalen randen legt.

Gebruik een 1A-zekering op een afstand van maximaal 30 cm van de batterij ter bescherming.

Installatie

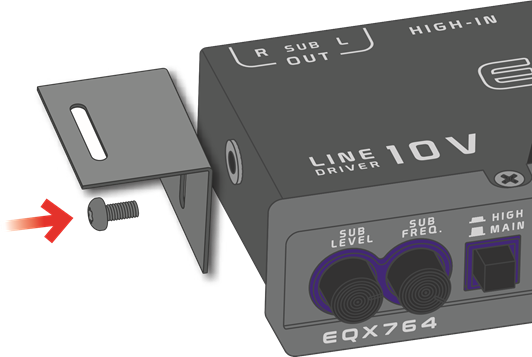

Kies voor de installatie een plaats met gemakkelijke toegang tot het product. De bevestiging (indien nodig) kan worden gedaan met een set hoekbeugels die bij het product worden geleverd. Stel de hoekbeugel in via de gaten aan de zijkanten van het product met behulp van schroeven. Zorg ervoor dat de installatie wordt uitgevoerd op een stabiele, geventileerde en droge plaats.

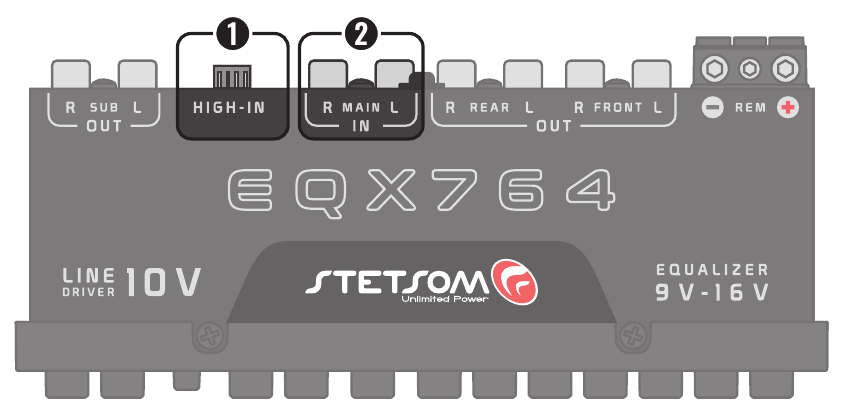

Ingangsaansluitingen

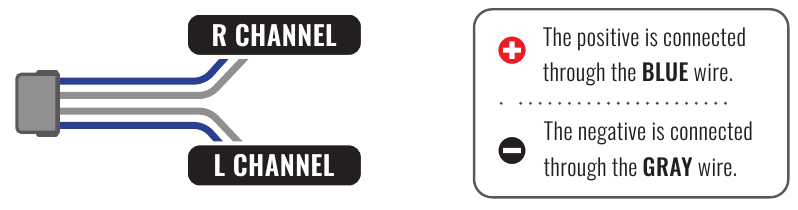

1. HOGE INGANGSAANSLUITING: : Gebruik de aansluiting wanneer de radio/speler geen RCA-uitgang heeft. De ingang heeft een stereosignaal (L en R) dat op het product is geïdentificeerd. Controleer de uitgangssignalen van de radio/speler voordat u de aansluitingen maakt. Gebruik de REM-aansluiting voor het op afstand activeren van de versterker.

2. MAIN INGANGSAANSLUITING: Dubbele RCA-aansluiting met stereo-ingang (L+R) geïdentificeerd op het product. Maak de aansluiting met de radio/speler-uitgang via hoogwaardige RCA-kabels die zijn afgeschermd om ongewenste geluiden te voorkomen.
   De MAIN- en HIGH INPUT-aansluitingen kunnen worden geschakeld met behulp van de voorste knop voor kanaalselectie tussen MAIN en HIGH.

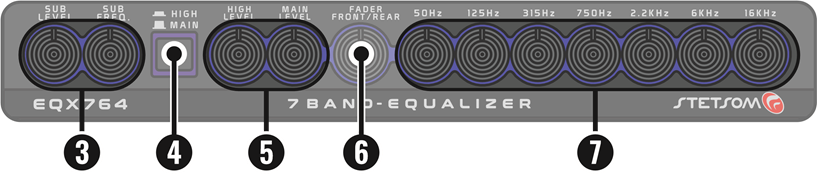

EQX764-bedieningselementen

3. SUBWOOFER-UITGANGSBEDIENINGSELEMENTEN
   • SUB LEVEL: Hiermee kan het signaal worden aangepast van het niveau dat wordt geleverd aan de uitgang van het SUB-kanaal.
   • SUB FREQ: Draaiknop om de maximale frequentie te selecteren die wordt weergegeven door het SUB-kanaal. Deze regeling kan worden aangepast van 60Hz tot 90Hz.
4. INGANGSKANAALSELECTOR
   De equalizer heeft een toets waarmee kan worden geschakeld tussen de ingangskanalen MAIN (RCA) en HIGH (WIRE) zonder dat de kabels en aansluitingen hoeven te worden losgekoppeld.

   	Toets ingedrukt, ingangskanaal HIGH (WIRE) geselecteerd.
   	Toets losgelaten, ingangskanaal MAIN (RCA) geselecteerd.

5. NIVEAUREGELINGEN
   Draaiknoppen voor individuele aanpassing van het niveausignaal van audio-ingangen HIGH en MAIN.
6. FADER-REGELING
   Draaiknop voor balanstoepassing tussen volume-uitgangen in audio REAR en FRONT.
7. EQ-REGELINGEN
   De equalizer heeft 7 banden in equalisaties voor frequentie-aanpassing op een individuele en nauwkeurige manier.

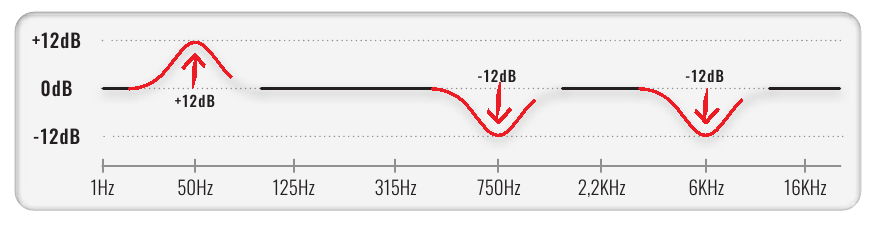

Voorbeeld van impacten in elke equalisatieregeling weergegeven in de audiografiek:

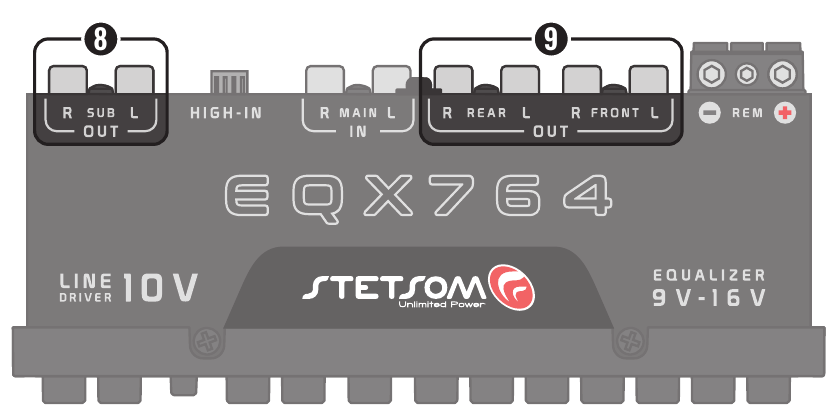

Uitgangsaansluitingen

8. SUB-UITGANG:
   RCA-uitgang (L+R) speciaal voor gebruik in SUBWOOFERS. Het heeft regelingen die zijn bedoeld voor LEVEL en FREQUENCY voor nauwkeurige aanpassing van lagere frequenties.
9. REAR & FRONT OUTPUT:
   RCA-uitgangen (L+R) bedoeld voor de kanalen REAR en FRONT. Deze uitgangen hebben aanpassingen van GAIN, FADER en EQUALIZATION.

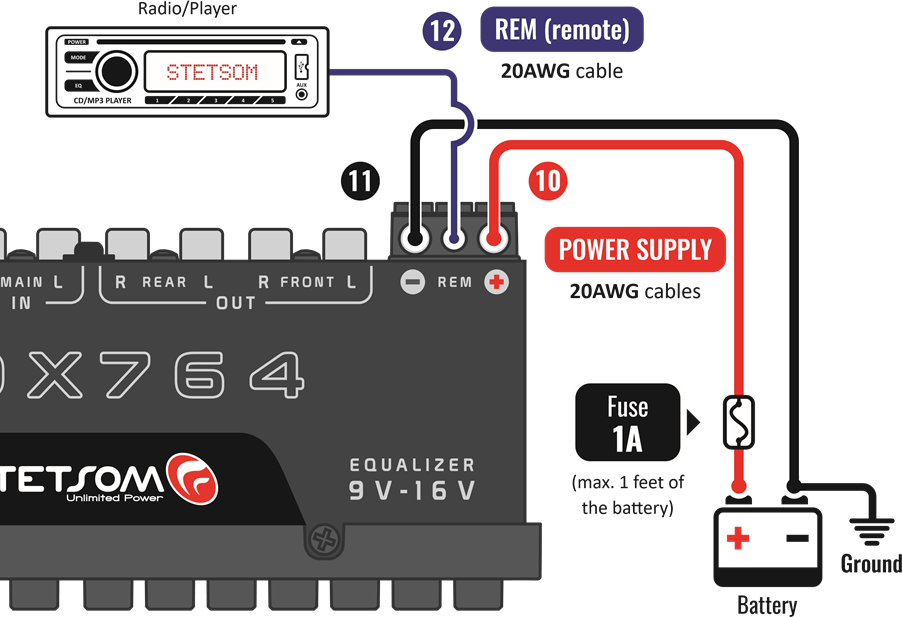

Stroom- en afstandsbedieningsactivering

10. POSITIEVE CONNECTOR : Sluit de positieve pool van de batterij of een 12V-voedingsbron aan met behulp van een kabel met een dikte van 20AWG. Gebruik voor gebruik van de voertuigbatterij een 1A-zekering op een afstand van niet meer dan 30 cm van de batterij ter bescherming.
11. NEGATIEVE/AARDE-CONNECTOR : Sluit aan op de negatieve pool van de batterij of voedingsbron met behulp van een kabel met een 20AWG-dikte.
12. AFSTANDSBEDIENINGSACTIVERING (REM):
    Maakt activering van de equalizer mogelijk wanneer deze aansluiting van stroom wordt voorzien. Sluit de uitgang op afstand van de radio/speler aan via een kabel met een dikte van 20AWG of gebruik een aan/uit-schakelaar die is aangesloten op +12V.

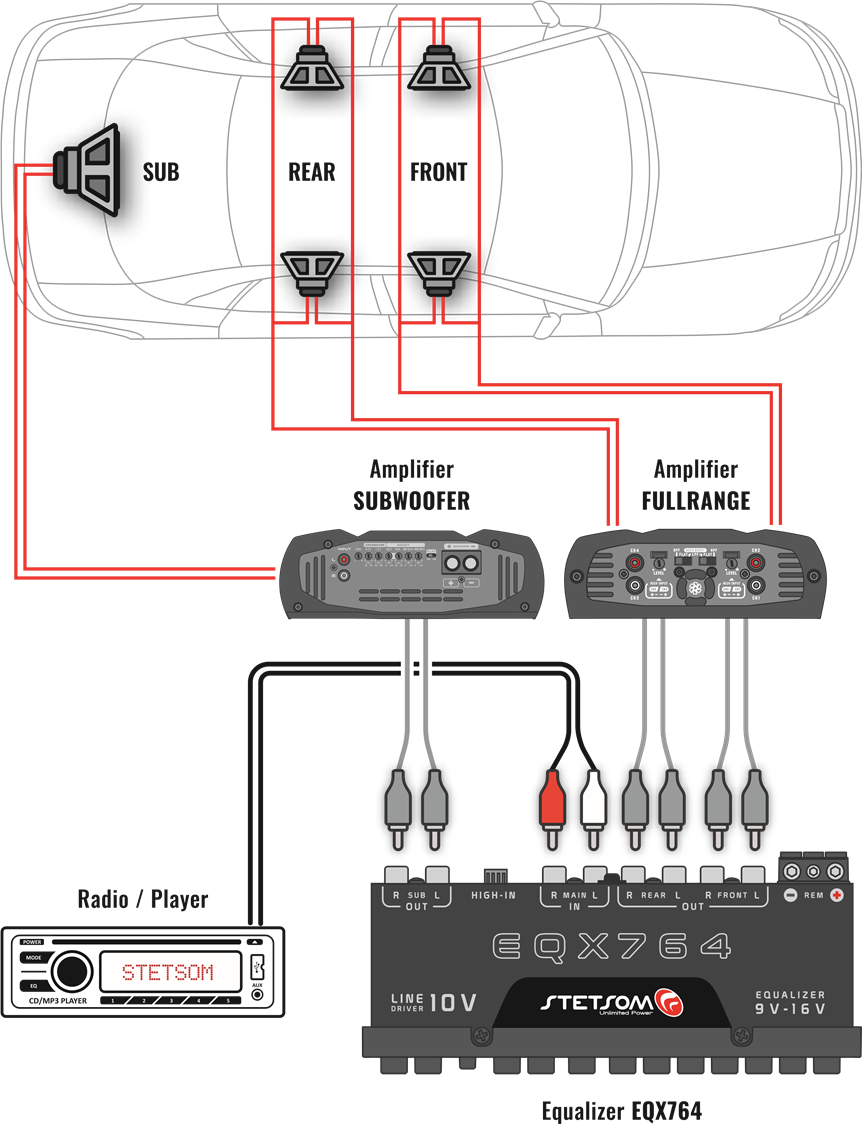

Installatievoorbeeld

Probleemoplossing

SCHAKELT NIET IN OF LED'S BRANDEN NIET:

• Stroomkabels zijn niet correct aangesloten of hebben slecht contact (aansluitingen +12V, GND en REM). Controleer de aansluitingen en aarding.
• Afstandsbedieningsactivering (REM) aansluiting zonder spanning. Controleer of de aansluiting een spanning van bijna 12V ontvangt.

GEEN AUDIOSIGNAAL

• Bedieningselementen op LEVEL-kanalen op het minimum, verhoog het niveau.
• De audiokabels zijn mogelijk losgekoppeld of hebben slecht contact. Controleer de aansluitingen.

VERVORMDE AUDIOSIGNAAL

• Signaal in audio vervormd/verzadigd. Pas het volumeniveau van het bronsignaal aan, evenals de bedieningselementen van de versterkingskanalen.

ONGEWENSTE RUIS

• Alle kabels (RCA en stroom) moeten vooraf worden gecontroleerd om eventuele onregelmatigheden te verhelpen.
• Gebruik onderdrukkingskabels op de ontstekingskaarsen.
• Passeer de RCA-kabelingang en -uitgang uit de buurt van andere kabels, omdat deze gevoeliger zijn voor storingen.
• Maak de installatie van de stroomaansluiting (+12V) apart van het geluidssysteem.
• Zorg voor een goede aarding van het product. Verwijder hiervoor de inkt van het chassis van het voertuig op het gewenste punt en schroef de draad vast met behulp van een aardingsklem. Om het te beschermen tegen oxidatie, isoleert u het met inkt.
• Laat het aardingspunt zo dicht mogelijk bij de andere aardingsapparatuur die op de set wordt gebruikt, om lusvorming te voorkomen. Geef de voorkeur aan de steraansluiting met elke aarde die vanuit één punt vertrekt.

Beschermingen

• Kortsluiting bij ingang (thermische zekering die kan worden gereset)
• Polariteitsomkering

Technische specificaties

De gemeten gegevens zijn gebaseerd op apparatuur van het STETSOM-laboratorium. De elektronische componenten en het fabricageproces kunnen variaties vertonen, wat kan leiden tot een variatie in de uitgevoerde metingen.
Alle updates van deze handleiding zijn gratis beschikbaar voor raadpleging door de consument op onze website. Het wordt aanbevolen om de bijgewerkte handleiding te raadplegen wanneer dat nodig is.

VRAGEN EN ADVIES:
STETSOM biedt klantenservice om vragen te beantwoorden en advies te geven over hun producten en diensten. Neem contact met ons op via de kanalen:
Telefoon: BR +55 18 2104-9412
E-mail: suporte@stetsom.com.br
Site: www.stetsom.com
