Stetsom SX2 Handleiding

Introductie

De SX2 Alcance Control is ontwikkeld voor langeafstandbediening van auto- of residentiële audio- en videoapparatuur met maximaal 16 functies. Dankzij de radiofrequentietechnologie (RF) kan apparatuur tot 500 meter in een open gebied worden bediend.
De transmissie wordt verbeterd door FSK, waardoor externe interferentie wordt verminderd. De gecodeerde rolling code voorkomt kloontechnologieën.

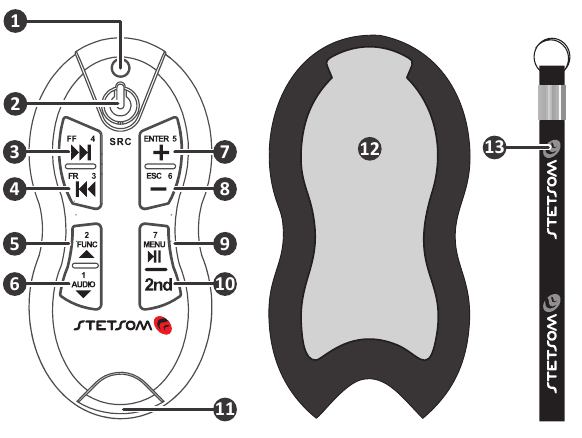

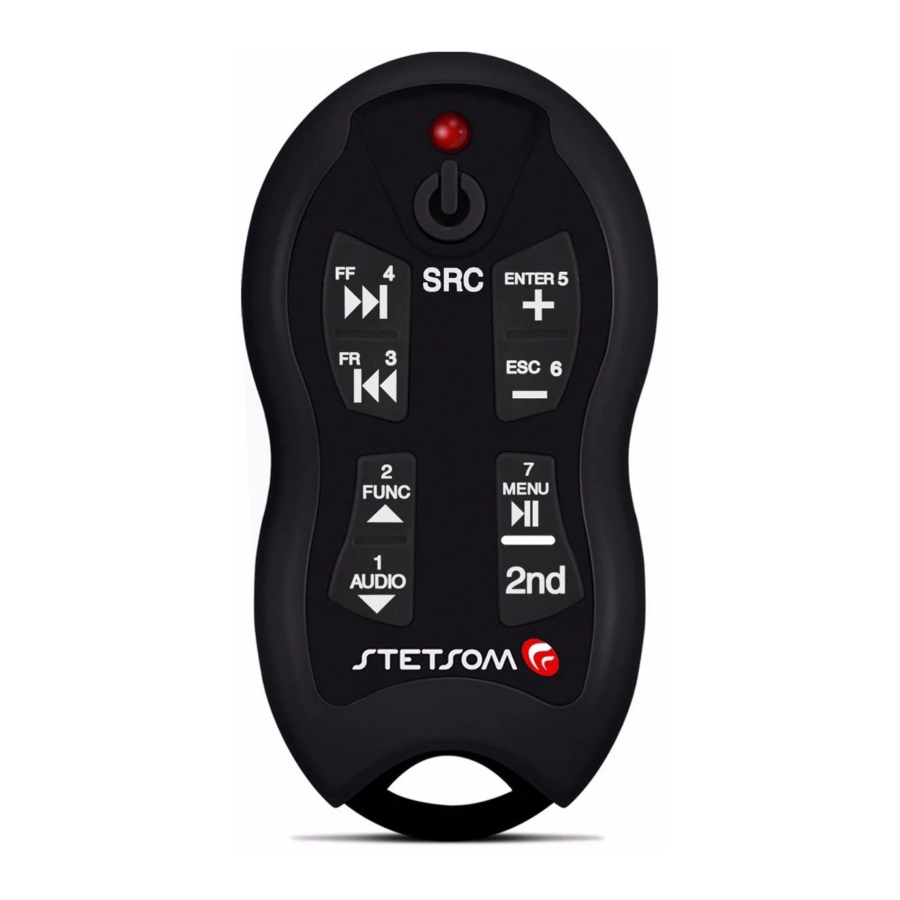

Algemene beschrijving

1. LED-indicator
2. Voeding
3. Vooruit ( )
4. Terugspoelen ( )
5. Omhoog ( )
6. Omlaag ( )
7. Volume (+)
8. Volume (-)
9. Afspelen/Pauze
10. 2e (Schakelt de 2e functie in)
11. Draagkoord
12. Beschermhoes
13. Draagkoord

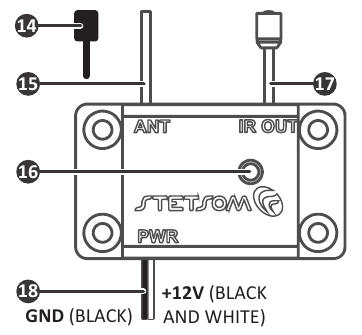

14. Programmeerstaaf
15. Antenne
16. LED-indicator
17. Infraroodzender (3m)
18. Stroomkabel (50cm)

19. Infraroodontvanger
20. Synchronisatieknop (SYNC/RESET)
21. Leerknop (LRN)

• Bediening van maximaal 16 functies;
• Synchronisatie met maximaal 16 bedieningen (TX2) waardoor meerdere mensen dezelfde apparatuur kunnen bedienen.
• De TX2-bediening kan verschillende apparaten bedienen, zelfs van verschillende merken.
• Eenvoudige synchronisatie. Geen technische assistentie nodig bij aankoop van nieuwe afstandsbedieningen.
• Het bevat verschillende modellen apparaten in het geheugen, naast de functie "Learn" (Leren) die programmatische bediening van de markt mogelijk maakt.
• Indicator voor lage batterijspanning op de bediening en de centrale.

Uw Alcance Control installeren

Het bedieningspaneel kan op een zichtbare plaats worden geïnstalleerd of verborgen, zodat u uw LED-indicator (16) kunt controleren. Het belangrijkste is dat uw antenne (15) niet wordt geblokkeerd door de carrosserie van de auto of metalen onderdelen die als afscherming voor de radiofrequentie fungeren. Het kan zich in de buurt van de rand van het raam bevinden, aangezien glas de ontvangst niet blokkeert, of in het paneel en de laden. De stroomkabel (18) is vooringenomen. De route met een witte streep moet op de positieve en de zwarte op de negatieve manier worden aangesloten. De voeding kan een autobatterij, 9V of een USB zijn.
De rode (17) infraroodzender moet worden bevestigd op een punt dat naar het paneel van de te bedienen apparatuur wijst, en zorg ervoor dat er niets tussen de twee zit.

De tweede belangrijkste functie "2nd"

De Alcance Control SX2 heeft een groot marktonderscheidend vermogen en kan tot 16 verschillende functies bedienen. Elk van de 8 TX2-bedieningstoetsen kan twee functies uitvoeren, voor een totaal van 16. De 2e toets dient om te selecteren welke functie elke knop zal uitvoeren, de eerste of de tweede.
Door op de 2e LED (01)-knop te drukken, gaat er een lampje branden dat aangeeft dat de tweede functie actief is. Door er nogmaals op te drukken, gaat de functie terug naar de eerste functietoetsen. De tweede functie blijft 5 seconden actief, waarna de LED automatisch uitschakelt en terugkeert naar de eerste functie.
Voorbeeld: de +-toets verhoogt het volume van de apparatuur wanneer de eerste functie (LED-indicator (01) verwijderd) is geselecteerd, de tweede functie fungeert als de ENTER-toets die veel wordt gebruikt in dvd-apparatuur. De Play/Pause-knop heeft de tweede functie MENU.
De afgedrukte functies op elke TX2-bedieningsknop hebben betrekking op de functie van elke eenheid en zijn opgeslagen in het geheugen van de centrale RX2. Niets verhindert dat deze knoppen opnieuw worden geprogrammeerd om verschillende functies uit te voeren, via de leermodus.

Uw Alcance Control synchroniseren

Timing is noodzakelijk voor de verbinding tussen de centrale bediening TX2 en RX2. De Alcance Control is af fabriek gesynchroniseerd. Deze handeling is alleen vereist als de eigenaar nieuwe TX2-bedieningen voor zijn team, vervanging of verlies van synchronisatie heeft aangeschaft. De Alcance Control staat toe dat maximaal 16 TX2-bedieningen in dezelfde centrale RX2 worden gesynchroniseerd.
Let op: Voordat u de timing uitvoert, moet u ervoor zorgen dat er geen andere centrale TX2-bediening in uw buurt wordt bediend, omdat dit kan interfereren.

Volg de onderstaande stappen om te synchroniseren:

1. Druk op de SYNC-knop (20) op de centrale RX2. De LED-indicator (16) knippert.

2. Druk op een van de TX2-bedieningen, behalve de aan/uit-knop (2).

3. De LED-indicator (16) stopt met knipperen. De timing is voltooid.

Om meer dan één bediening (maximaal 16) te synchroniseren, herhaalt u de stappen 1-3. Als er meer dan 16 bedieningen worden gesynchroniseerd, overschrijft deze nieuwe bediening de eerste gesynchroniseerde, waardoor uw timing wordt geannuleerd, enzovoort.
Het is ook mogelijk om de timingbediening van elk of alle tegelijkertijd ongedaan te maken.

De timing van een afzonderlijke bediening ongedaan maken

1. Druk op de SYNC key (20) (synchronisatietoets (20)) van de centrale RX2. De led-indicator (16) zal knipperen.

2. Druk op de aan/uit-knop (2) of op 2nd en Power TX2 van de bediening die u wilt verwijderen.

3. De led-indicator (16) stopt met knipperen. De uitsluiting is voltooid.

Opmerking: wanneer een bediening wordt verwijderd, komt een van de 16 interne geheugens vrij, als een nieuwe bediening om de werking te synchroniseren niet een van de bedieningen zal verwijderen die als een geheugen zijn opgeslagen, is vrijgekomen.

De timing van alle bedieningen ongedaan maken

1. Druk op de SYNC key (20) (synchronisatietoets (20)) van de centrale RX2. De led-indicator (16) zal knipperen.

2. Druk op de LRN key (21) (LRN-toets (21)) van de centrale RX2. De led-indicator (16) zal sneller knipperen en wissen. De uitsluiting is voltooid.


Programmeren

Voor de werking van uw Alcance Control moet de centrale RX2 worden gepland voor het model van uw apparaat. Dit kan op twee manieren: Direct Mode (directe modus) (met behulp van de modellen van handsets uit het geheugen) of Learning Mode (leermodus).

Direct Mode:

1. Zoek de code van uw machine in Code Table "Memory " (codetabel "Geheugen").
2. Druk op de LRN key (21) (LRN-toets (21)) in de centrale RX2. De led-indicator (16) zal knipperen.

3. Druk op de SYNC key (20) (synchronisatietoets (20)) in de centrale RX2. De led-indicator (16) zal sneller knipperen.

4. Druk in de TX2-bediening op de eerste toets van de tabel. De led-indicator (16) zal even wissen en terugkeren naar snel knipperen.

5. Druk op de tweede toets van de tabel. De led-indicator (16) zal wissen.

De centrale wordt geprogrammeerd voor het gekozen apparaat.

Voorbeeld: programmeren voor Player PIONNER
CD/MP3-Player DEH-8380SD
Keys Sequence (toetsenreeks)

Opmerking:Kies een slecht verlichte omgeving, bij voorkeur een locatie zonder fluorescentielamp of in een auto, omdat extern licht de infraroodontvanger kan verstoren (19) Central. Plasmaschermen zijn ook sterke bronnen van interferentie.

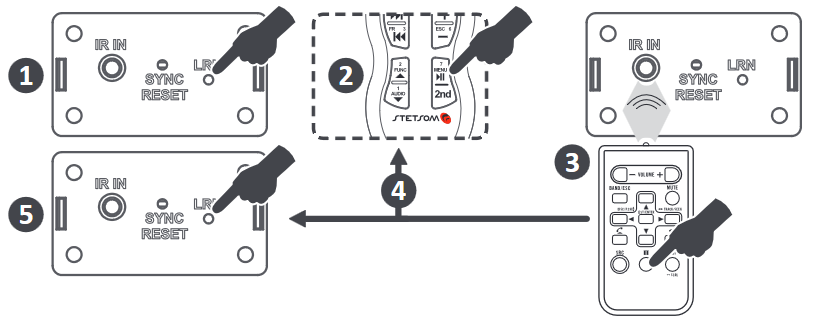

Learning Mode:

1. Druk op de centrale RX2 LRN key (21) (RX2 LRN-toets (21)). De led-indicator (16) zal knipperen.
2. Druk op de bedieningsknop TX2 die u wilt opslaan. De led-indicator (16) zal even wissen en oplichten. Voor de tweede functie drukt u eerst op de 2nd-toets en vervolgens op de gewenste toets.
3. Richt de originele afstandsbediening van het apparaat dat u wilt kopiëren op de centrale RX2-infraroodontvanger (19) en druk op de op te slaan toets. De led-indicator (16) zal even wissen en opnieuw knipperen, de opname van deze toets is voltooid.
   Opmerking: in dit stadium kan interferentie van extern licht optreden. Als dit gebeurt, detecteert het bedieningspaneel de storing en knippert de led-indicator (16) snel in plaats van te wissen, en wist vervolgens even en keert terug naar stap 2 met led-indicator (16) knipperend.
4. Herhaal stap 2 en 3 voor alle knoppen die u wilt programmeren. Als een toets verkeerd is geprogrammeerd, herhaalt u stap 2 en 3 zo vaak als nodig is.
5. Om de Learn Mode (leermodus) te verlaten, drukt u op de LRN key (21) (LRN-toets (21)) van de centrale RX2.

Met de centrale RX2 kunt u Memory-functies combineren met Learning Mode (leermodus). Het is mogelijk om een apparaatgeheugen via de Direct Mode (directe modus) te verwerken en enkele toetsen te wijzigen zonder dat de andere worden beïnvloed. Het proces is eenvoudig:

1. Volg de stappen in de Direct Mode (directe modus) om het gewenste apparaat uit de tabel in het geheugen te laden.
2. Volg de stappen in de Learning Mode (leermodus) om de gewenste toetsen/functies te programmeren.

Opmerking:wanneer u de Learning Mode (leermodus) gebruikt, blijven de knoppen/toetsen die niet opnieuw zijn toegewezen hun oorspronkelijke functies uitvoeren.

De fabrieksinstellingen herstellen

Als u de RESET button (20) (RESET-knop (20)) 5 seconden ingedrukt houdt, knippert het controlelampje (16) en worden de fabrieksinstellingen hersteld. De timing blijft behouden.

Eén TX2-controller gebruiken om meerdere apparaten tegelijk te bedienen

Om dezelfde TX2-bediening te gebruiken om verschillende apparaten aan te sturen, moet deze worden gesynchroniseerd met de centrale RX2 van elk apparaat. Volg hiervoor de instructies in "Synchronizing your Alcance Control" ("Uw Alcance Control synchroniseren"). Elke auto moet zijn centrale RX2 geprogrammeerd hebben volgens uw CD/MP3-speler. Volg hiervoor de instructies in de "Programming" ("Programmeren").

Diagnostiek

• Indicatie batterij bijna leeg:
  Wanneer u de Control TX2-knop loslaat, blijven de transmissie-led-indicator van de Control TX2-transmissie (1) en de centrale led-indicator (16) 1 seconde branden. Het wordt aanbevolen om de batterij te vervangen door een nieuwe, model CR2032, omdat u anders de efficiëntie van de bedieningsoverdracht kunt verliezen.
  De TX2-zender heeft een systeem dat zichzelf uitschakelt als een toets langer dan 10 seconden wordt ingedrukt om onnodig batterijverbruik te voorkomen. Wanneer u de knop loslaat, werkt het systeem normaal.
  De batterij van de TX2-zender vervangen:
  Verwijder het holster, draai de twee schroeven aan de achterkant los, verwijder de printplaat uit de plastic doos, verplaats de ontladen batterij en verwijder deze uit de clip en plaats een nieuwe batterij. Let op de polariteit van de batterij; de clip is de POSITIEVE pool. Monteer de bediening door de stappen in omgekeerde volgorde te volgen.
• Verlies van synchronisatie:
  Het verlies van synchronisatie treedt op wanneer de toetsen meer dan 250 keer worden ingedrukt met de TX2-bediening buiten het bereik van de centrale RX2.

Diagnostiek

In dit geval reageert de centrale niet meer op commando's van de bediening TX2 en knippert uw ledindicator (16) continu. Voer de tijdscontrole opnieuw uit met de centrale om de werking te herstellen.

• Ongeldige transmissie standaard:
  Tijdens de leerstand kan er informatie verkeerd worden opgenomen door storing van omgevingslicht, in dit geval zendt de centrale het commando niet uit naar het apparaat dat aan die toets is gerelateerd en houdt de ledindicator (16) 2 seconden aan. Om deze situatie op te lossen, herhaal de programmering van uw bediening in de "Learn" (Leren) modus voor de toetsen met probleem.
• De Alcance Control SX2 bedient mijn apparatuur niet:
  Hoewel de Alcance Control een "Learn" (Leren) functie heeft om apparatuur te vinden die nog niet eerder in het geheugen is geregistreerd, kunnen er originele merken en modellen van bedieningen zijn die niet worden herkend.

Technische specificaties

Vermogen:
Centrale: 5 ~ 16V dc
Bediening: Batterij CR2032 - 3,0V
Max. Verbruik:
Centrale: 35mA
Bediening: 10mA
Max. Bereik in open gebied: 500m
Centrale Frequentie van Transmissie: 433,92 MHZ
Max. Zendvermogen: 10mW
Afmetingen:
Centrale: 57,5 x 33 x 12 mm
Bediening: 82,7 x 42 x 15,7 mm
Gewicht: Centrale: 46 g
Bediening: 37 g
Modulatie: FSK
