Troy-Bilt TB225 Handleiding

SERVICE

BRENG DIT APPARAAT NIET TERUG NAAR DE WINKEL. AANKOOPBEWIJS IS VEREIST VOOR GARANTIESERVICE.
Voor hulp bij de montage, bediening of onderhoud van het apparaat, kunt u bellen naar 1-800-828-5500 (in de Verenigde Staten) of 1-800668-1238 (in Canada). Aanvullende informatie is te vinden op www.troybilt.com (in de Verenigde Staten) of www.troybilt.ca (in Canada).
Garantieservice is beschikbaar via een geautoriseerd servicecentrum. Om een servicecentrum in uw omgeving te vinden, kunt u onze website bezoeken of het bovenstaande nummer bellen. Service aan dit apparaat, zowel binnen als na de garantieperiode, mag alleen worden uitgevoerd door een geautoriseerd en erkend servicecentrum. Gebruik bij onderhoud alleen identieke vervangende onderdelen.

VEILIGHEID

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en hun uitleg verdienen uw aandacht en begrip. De veiligheidswaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies of waarschuwingen die ze geven zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

SYMBOOL		BETEKENIS
	Signaleert een EXTREEM gevaar. Het niet gehoorzamen van een veiligheids-DANGER-symbool ZAL leiden tot ernstig letsel of de dood van uzelf of anderen.
	Signaleert een ERNSTIG gevaar. Het niet gehoorzamen van een veiligheids-WARNING-symbool KAN leiden tot ernstig letsel van uzelf of anderen.
	Signaleert een MATIG gevaar. Het niet gehoorzamen van een veiligheids-CAUTION-symbool KAN leiden tot schade aan eigendommen of letsel van uzelf of anderen.

OPMERKING: Adviseert u over informatie of instructies die van vitaal belang zijn voor de werking of het onderhoud van de apparatuur.

OPMERKING VONKENVANGER
OPMERKING: Voor gebruikers op Amerikaans bosland en in de staten Californië, Maine, Oregon en Washington. Al het Amerikaanse bosland en de staat Californië (Public Resources Codes 4442 en 4443), Oregon en Washington vereisen wettelijk dat bepaalde verbrandingsmotoren die worden gebruikt op bosstruik- en/of met gras begroeide gebieden, zijn uitgerust met een vonkenvanger, die in een effectieve werkende staat wordt gehouden, of dat de motor is geconstrueerd, uitgerust en onderhouden om brand te voorkomen. Neem contact op met uw staats- of lokale autoriteiten voor voorschriften met betrekking tot deze vereisten. Het niet naleven van deze vereisten kan u aansprakelijk of een boete opleveren. Dit apparaat is in de fabriek uitgerust met een vonkenvanger. Als deze moet worden vervangen, neem dan contact op met uw plaatselijke servicedealer om de juiste uitlaatdemper te installeren.

CALIFORNIA PROPOSITION 65

Dit product bevat een chemische stof waarvan de staat Californië weet dat deze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaakt.

Lees de bedieningshandleiding en volg alle waarschuwingen en veiligheidsinstructies. Het niet doen hiervan kan leiden tot ernstig letsel van de bediener en/of omstanders.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK

Bij het gebruik van het apparaat moeten alle veiligheidsinstructies worden opgevolgd. Lees deze instructies voordat u het apparaat gebruikt om de veiligheid van de gebruiker en eventuele omstanders te waarborgen. Bewaar deze instructies voor later gebruik.

• Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. Weet hoe u het apparaat snel kunt stoppen en de bedieningselementen kunt uitschakelen.
• Blijf alert. Gebruik dit apparaat niet wanneer u moe of ziek bent, of onder invloed bent van alcohol, drugs of medicijnen.
• Laat kinderen nooit het apparaat bedienen. Tieners moeten worden opgeleid, begeleid en onder toezicht staan van een volwassene. Sta volwassenen nooit toe het apparaat te bedienen zonder de juiste instructies.
• Alle beschermkappen en veiligheidsaccessoires moeten correct zijn geïnstalleerd voordat het apparaat wordt gebruikt.
• Inspecteer het apparaat voor gebruik. Controleer op beschadigde onderdelen. Controleer op brandstoflekken. Zorg ervoor dat alle onderdelen goed werken. Zorg ervoor dat alle bevestigingsmiddelen op hun plaats zitten en vastzitten. Zorg ervoor dat alle bewegende delen goed zijn uitgelijnd en niet vastzitten. Vervang onderdelen die gebarsten, afgebroken of op enigerlei wijze beschadigd zijn. Laat alle beschadigde of niet goed werkende onderdelen repareren of vervangen door een erkend servicecentrum. Gebruik het apparaat niet met losse of beschadigde onderdelen.
• Wees u bewust van het risico op letsel aan het hoofd, de handen en de voeten.
• Inspecteer het gebied zorgvuldig voordat u het apparaat start. Verwijder stenen, gebroken glas, spijkers, draad, touw en andere objecten die kunnen worden weggeslingerd of verstrikt kunnen raken in het apparaat.
• Houd kinderen, omstanders en huisdieren uit de buurt; houd ze minimaal buiten een straal van 15 meter. Zelfs dan lopen ze nog steeds risico op weggeslingerde objecten. Moedig omstanders aan om een ​​oogbescherming te dragen. Als u wordt benaderd, stop het apparaat dan onmiddellijk.
• Knijp in de gasklepbediening en controleer of deze automatisch terugkeert naar de stationaire positie. Voer alle aanpassingen of reparaties uit voordat u het apparaat gebruikt.
• Wijzig de instellingen van de motortoerentalregelaar niet en laat de motor niet te snel draaien.
• Dit apparaat is uitsluitend bedoeld voor incidenteel huishoudelijk gebruik.

VEILIGHEIDSWAARSCHUWINGEN VOOR GASAPPARATEN

Benzine is licht ontvlambaar en de dampen ervan kunnen exploderen als ze worden ontstoken. Neem de volgende voorzorgsmaatregelen:

• Bewaar brandstof alleen in containers die speciaal zijn ontworpen en goedgekeurd voor de opslag van dergelijke materialen.
• Stop altijd de motor en laat deze afkoelen voordat u de tank vult. Verwijder nooit de brandstoftankdop en voeg geen brandstof toe wanneer de motor heet is. Draai de brandstoftankdop altijd langzaam los om de druk in de tank te verminderen voordat u brandstof toevoegt.
• Meng en voeg brandstof altijd toe in een schone, goed geventileerde buitenruimte waar geen vonken of vlammen zijn. NIET roken.
• Gebruik het apparaat nooit zonder dat de brandstofdop stevig op zijn plaats zit.
• Vermijd het creëren van een ontstekingsbron voor gemorste brandstof. Veeg gemorste brandstof onmiddellijk van het apparaat af voordat u het apparaat start. Verplaats het apparaat minstens 9,1 meter van de vulbron en de plaats voordat u de motor start. NIET roken.
• Start of laat het apparaat nooit draaien in een afgesloten ruimte of gebouw. Het inademen van uitlaatgassen kan dodelijk zijn. Gebruik dit apparaat alleen in een goed geventileerde buitenruimte.

TIJDENS GEBRUIK

• Draag een veiligheidsbril of -bril die voldoet aan de huidige ANSI / ISEA Z87.1-normen en als zodanig is gemarkeerd. Draag oor-/gehoorbescherming bij het gebruik van dit apparaat. Draag een gezichtsmasker of stofmasker als de werkzaamheden stoffig zijn.
• Draag een zware lange broek, laarzen, handschoenen en een shirt met lange mouwen. Draag geen losse kleding, sieraden, korte broeken, sandalen of loop blootsvoets. Zet haar vast boven schouderhoogte.
• Draag beschermend schoeisel dat de grip op gladde oppervlakken verbetert.
• De tanden moeten stilstaan ​​wanneer de motor stationair draait. RaadpleegDe stationaire snelheid aanpassenals ze dat niet doen.
• Zorg ervoor dat de tanden geen contact maken met iets voordat u het apparaat start.
• Gebruik het apparaat alleen bij daglicht of goed kunstlicht.
• Vermijd onbedoeld starten. Sta in de startpositie wanneer u aan het startkoord trekt. De bediener en het apparaat moeten tijdens het starten in een stabiele positie staan. RaadpleegStarten en stoppen.
• Gebruik het juiste gereedschap. Gebruik dit gereedschap alleen voor het beoogde doel. Gebruik het apparaat alleen zoals beschreven in deze handleiding.
• Houd het apparaat altijd met beide handen vast tijdens het gebruik. Houd de handgreep stevig vast.
• Reik niet te ver. Behoud altijd een goede basis en evenwicht. Wees extra voorzichtig bij het werken op trappen, steile hellingen of hellingen.
• Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van het apparaat.
• Houd handen, gezicht en voeten uit de buurt van alle bewegende delen. Raak geen bewegende delen aan of probeer ze te stoppen.
• Raak de motor, het tandwielhuis of de uitlaatdemper niet aan. Deze onderdelen worden extreem heet door gebruik, zelfs nadat het apparaat is uitgeschakeld.
• Gebruik het apparaat niet sneller dan de snelheid die nodig is om het werk uit te voeren. Laat het apparaat niet op hoge snelheid draaien wanneer het niet in gebruik is.
• Forceer het apparaat niet. Het zal een beter, veiliger resultaat opleveren bij gebruik met de beoogde snelheid.
• Schakel het apparaat altijd uit wanneer de werkzaamheden worden uitgesteld of wanneer u van de ene locatie naar de andere verplaatst. Zorg ervoor dat alle bewegende delen volledig tot stilstand komen.
• Als het apparaat een vreemd voorwerp raakt of erin verstrikt raakt, stop het apparaat dan onmiddellijk. Controleer op schade. Als het beschadigd is, start het apparaat dan niet opnieuw en gebruik het niet voordat het is gerepareerd. Gebruik het apparaat niet met losse of beschadigde onderdelen.
• Schakel de motor uit en koppel de bougie los voor onderhoud of reparatie.
• Gebruik uitsluitend originele vervangingsonderdelen en accessoires van de fabrikant (OEM) voor dit apparaat. Deze zijn verkrijgbaar bij uw erkende servicedealer. Het gebruik van andere onderdelen of accessoires kan leiden tot ernstig letsel bij de gebruiker, of schade aan het apparaat, en maakt de garantie ongeldig.
• Houd het apparaat schoon. Verwijder voorzichtig vegetatie en ander vuil dat bewegende delen kan blokkeren.
• Om brandgevaar te verminderen, vervangt u een defecte uitlaatdemper en vonkenvanger. Houd de motor en de uitlaatdemper vrij van gras, bladeren, overmatig vet of koolstofophoping.
• Als het apparaat abnormaal begint te trillen, stop het apparaat dan onmiddellijk. Inspecteer het apparaat op de oorzaak van de trilling. Trilling is over het algemeen een indicatie van problemen.
• Wees voorzichtig bij het cultiveren in harde grond. De tanden kunnen in de grond vast komen te zitten en het apparaat naar voren stuwen. Als dit gebeurt, laat u het stuur los en houdt u het apparaat niet tegen.

ANDERE VEILIGHEIDSWAARSCHUWINGEN

• Onderhoud het apparaat zorgvuldig. Volg alle onderhoudsinstructies in deze handleiding.
• Voer geen andere onderhoudsprocedures uit dan die beschreven in deze handleiding. Alle service, anders dan de onderhoudsprocedures die in deze handleiding worden beschreven, moet worden uitgevoerd door een erkende servicedealer.
• Verwijder, wijzig of schakel nooit een veiligheidsvoorziening uit die bij het apparaat is geleverd.
• Voordat u onderdelen van het apparaat inspecteert, onderhoudt, reinigt, opslaat, transporteert of vervangt:
  1. Stop het apparaat. RaadpleegStarten en stoppen.
  2. Zorg ervoor dat alle bewegende delen zijn gestopt.
  3. Laat het apparaat afkoelen.
  4. Koppel de bougiekabel los.
• Zet het apparaat vast tijdens het transport.
• Bewaar het apparaat nooit met brandstof in de tank, in een gebouw waar dampen een open vlam (waakvlammen, enz.) of vonken (schakelaars, elektromotoren, enz.) kunnen bereiken.
• Bewaar het apparaat op een droge plaats, beveiligd of op een hoogte om ongeoorloofd gebruik of schade te voorkomen. Houd het apparaat buiten het bereik van kinderen.
• Besproei of spuit het apparaat nooit met water of een andere vloeistof.
  Houd de handgrepen droog en schoon (vrij van vuil, olie en vet). Reinig het apparaat na elk gebruik. Raadpleeg Reiniging en opslag. Gebruik geen oplosmiddelen of sterke reinigingsmiddelen.
• Reinig de tanden met water. Olie de tanden in met machineolie om roest te voorkomen.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit apparaat aan anderen uitleent, leen dan ook deze instructies uit.

BEWAAR DEZE INSTRUCTIES

VEILIGHEIDS- EN INTERNATIONALE SYMBOLEN
Deze gebruikershandleiding beschrijft veiligheids- en internationale symbolen en pictogrammen die op dit product kunnen voorkomen. Lees de gebruikershandleiding voor volledige veiligheids-, montage-, bedienings-, onderhouds- en reparatie-informatie.

SYMBOOL	BETEKENIS
	VEILIGHEIDSWAARSCHUWINGSSYMBOOL Geeft gevaar, waarschuwing of voorzichtigheid aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen.
	LEES DE GEBRUIKERSHANDLEIDING Lees de gebruikershandleiding(en) en volg alle waarschuwingen en veiligheidsinstructies op. Als u dit niet doet, kan dit leiden tot ernstig letsel bij de gebruiker en/of omstanders.
	WAARSCHUWING VOOR HET DRAGEN VAN OOG- EN GEHOORBESCHERMING: Weggeslingerde voorwerpen en harde geluiden kunnen ernstig oogletsel en gehoorverlies veroorzaken. Draag een oogbescherming die voldoet aan de huidige ANSI / ISEA Z87.1-normen en een gehoorbescherming bij het gebruik van dit apparaat. Gebruik indien nodig een volledig gelaatsscherm.
	LOODVRIJE BRANDSTOF Gebruik altijd schone, verse loodvrije brandstof.
	OLIE Raadpleeg de gebruikershandleiding voor het juiste type olie.
	GEBRUIK GEEN E85-BRANDSTOF IN DIT APPARAAT Het is bewezen dat brandstof die meer dan 10% ethanol bevat, waarschijnlijk deze motor beschadigt en de garantie ongeldig maakt.
	AAN/UIT-STOPBEDIENING AAN / START / DRAAIEN
	AAN/UIT-STOPBEDIENING UIT of STOP
	PRIMERBALG Duw de primerbalg 10 keer volledig en langzaam in.
	WEGGESLINGERDE VOORWERPEN KUNNEN ERNSTIG LETSEL VEROORZAKEN WAARSCHUWING: Kleine voorwerpen kunnen met hoge snelheid worden voortgestuwd en letsel veroorzaken.
	HOUD OMSTANDERS OP AFSTAND Houd alle omstanders, vooral kinderen en huisdieren, op minstens 15 meter afstand van het werkgebied.
	HEET OPPERVLAK Raak geen hete motor, tandwielhuis of uitlaatdemper aan. U kunt zich branden. Deze onderdelen worden extreem heet door gebruik. Wanneer ze worden uitgeschakeld, blijven ze korte tijd heet.
	TUINFREZEN - ROTERENDE TANDEN KUNNEN ERNSTIG LETSEL VEROORZAKEN Stop de motor en laat de tanden stoppen met bewegen voordat u de tanden installeert of verwijdert, of voordat u reinigt of onderhoud uitvoert. Houd handen en voeten uit de buurt van roterende tanden.
	NIET STAPPEN Behoud altijd een goede basis en evenwicht. Reik niet te ver, wees extra voorzichtig bij het werken op steile hellingen of hellingen.
	PLAATS DE RECHTERVOET HIER Vermijd onbedoeld starten. Sta in de startpositie wanneer u aan het startkoord trekt. De bediener en het apparaat moeten tijdens het starten in een stabiele positie staan.

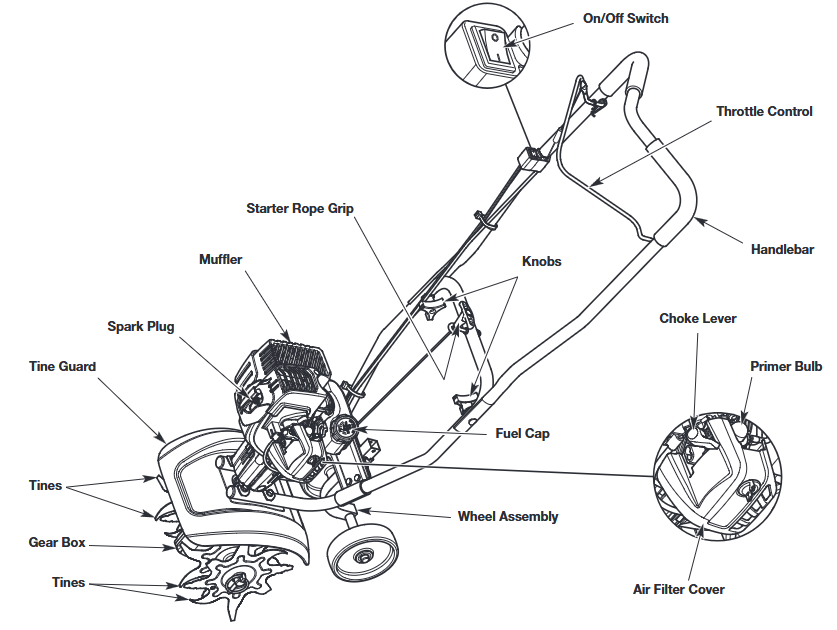

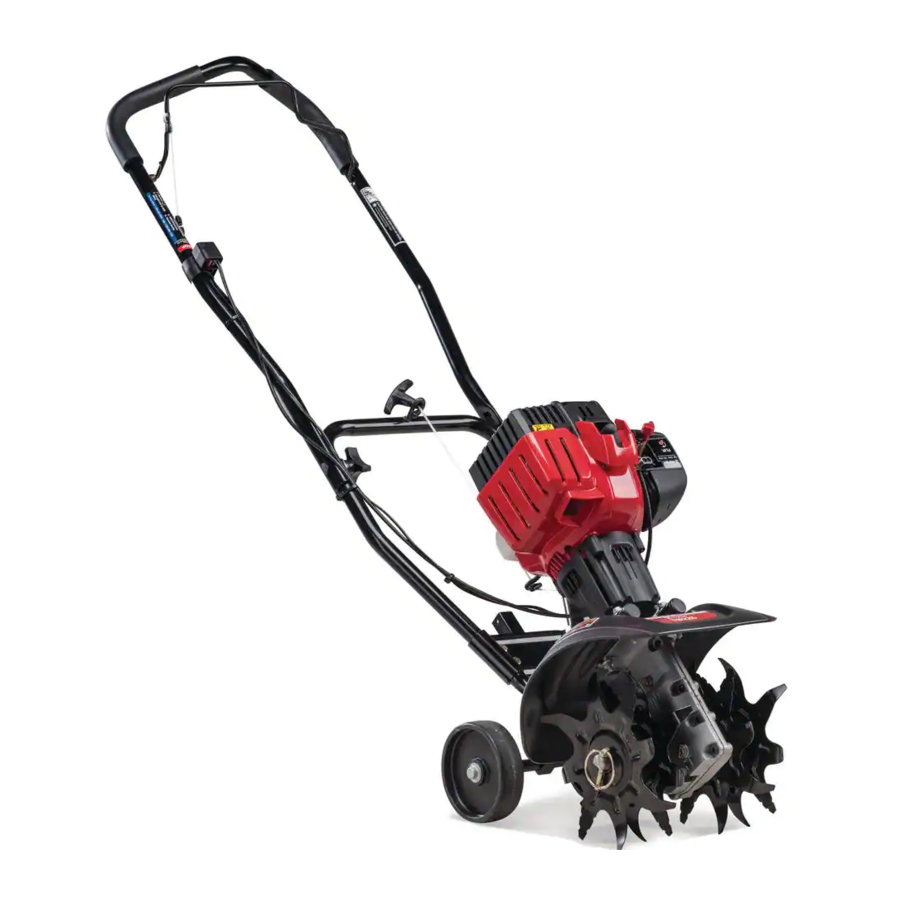

KEN UW APPARAAT

TOEPASSING

• Cultiveren van grasmatten en lichte tot middelzware grond
• Cultiveren in tuingebieden, rond bomen, enz.

GEEN MONTAGEGEREEDSCHAP NODIG

SPECIFICATIES

Motortype: Luchtgekoeld, 2-takt
Cilinderinhoud: 25 cc (1,52 cu. in.)
Bougieafstand: 0,025 inch (0,635 mm)
Bougie: Champion® RDJ7J of gelijkwaardige bougie
Smering: Brandstof/oliemengsel
Brandstof/olieverhouding: 40:1
Brandstoftankinhoud: 10 ounces (295 ml)
Cultiveringspadbreedte (maximaal): 9 inch (22,8 cm)
Cultiveringsdiepte (maximaal): 5 inch (12,7 cm)
Geschat gewicht van het apparaat (zonder brandstof): 23 - 24 lb (10,4 - 10,9 kg)
* Alle specificaties zijn gebaseerd op de meest recente productinformatie die beschikbaar is op het moment van drukken. We behouden ons het recht voor om te allen tijde wijzigingen aan te brengen zonder kennisgeving.

MONTAGE

WIELMONTAGE INSTALLEREN EN AFSTELLEN

Om ernstig persoonlijk letsel te voorkomen, moet de wielmontage zijn geïnstalleerd wanneer u de unit gebruikt.

Om letsel door de tanden te voorkomen, draag zware handschoenen en een shirt met lange mouwen wanneer u de wielmontage installeert.

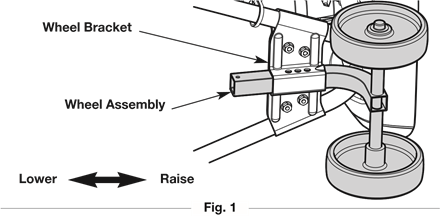

De wielmontage installeren

1. Zet de unit op zijn kant (afb. 1).

2. Plaats de wielmontage in de wielbeugel (afb. 1).
3. Steek de gaffelpen door de wielbeugel en de wielmontage en vergrendel deze met de splitpen (afb. 2).
   OPMERKING: Het kan nodig zijn de positie van de wielmontage aan te passen voordat u de unit gebruikt.

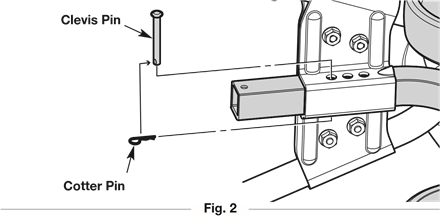

De wielmontage afstellen

1. Zet de unit op zijn kant (afb. 1).
2. Verwijder de splitpen en de gaffelpen uit de wielbeugel en de wielmontage (afb. 2).

3. Pas de hoogte aan door de wielmontage langs de wielbeugel te bewegen (afb. 1).
4. Steek de gaffelpen door de wielbeugel en de montage en vergrendel deze met de splitpen (afb. 2).
   OPMERKING: Als u de wielmontage omlaag verplaatst, wordt de wielhoogte verhoogd.
   Als u de wielmontage omhoog verplaatst, wordt de wielhoogte verlaagd.

DE STUURBOOM POSITIONEREN

1. Zet de unit rechtop.

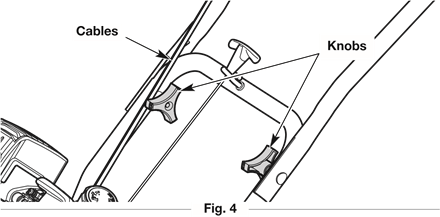

2. Maak de knoppen los (afb. 4).

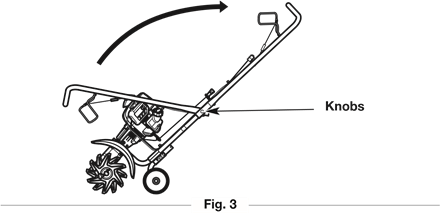

3. Zwenk de stuurboom omhoog in de werkstand (afb. 3).

   OPMERKING: Zorg ervoor dat u de kabels niet bekneld raakt bij het positioneren van de stuurboom (afb. 4).

4. Draai de knoppen goed vast.
   OPMERKING: Draai de knoppen niet te vast.
5. Stel de kabels opnieuw af zodat ze soepel en strak tegen de stuurboom zitten.

OLIE EN BRANDSTOF

INSTRUCTIES VOOR HET MENGEN VAN OLIE EN BRANDSTOF
Het gebruik van oude en/of onjuist gemengde brandstof is de meest voorkomende oorzaak van prestatieproblemen. Gebruik alleen verse, schone loodvrije benzine.
Volg de instructies zorgvuldig voor de juiste benzine/olie mengverhouding.

Definitie van gemengde brandstoffen
De huidige brandstoffen zijn vaak een mengsel van benzine en zuurstofhoudende stoffen zoals ethanol, methanol of MTBE (ether). Brandstof gemengd met alcohol absorbeert water. Slechts 1% water in de brandstof kan ervoor zorgen dat brandstof en olie scheiden en zuren vormen tijdens opslag. Gebruik ALTIJD verse brandstof (niet ouder dan 30 dagen).
OPMERKING: Voer oude brandstof af volgens de federale, nationale en lokale voorschriften.

Gemengde brandstoffen gebruiken
Als u een gemengde brandstof gebruikt:

• Gebruik altijd het verse brandstofmengsel dat in deze gebruikershandleiding wordt uitgelegd
• Gebruik het brandstofadditief STA-BIL® of een equivalent
• Roer het brandstofmengsel altijd door voordat u de unit vult

GEBRUIK GEEN E85-BRANDSTOF IN DEZE UNIT. Het is bewezen dat brandstof die meer dan 10% ethanol bevat waarschijnlijk deze motor zal beschadigen en de garantie ongeldig zal maken.

Brandstofadditieven gebruiken
De container met 2-takt olie die bij deze unit wordt geleverd, bevat een brandstofadditief om corrosie te helpen voorkomen en gomafzettingen te minimaliseren. Gebruik altijd het merk 2-takt olie dat bij deze unit is geleverd. Als dit niet beschikbaar is, gebruik dan een 2-takt olie die is ontworpen voor luchtgekoelde motoren en meng deze met een brandstofadditief, zoals STA-BIL Fuel Stabilizer of een equivalent. Voeg 0,8 oz. (23 ml) brandstofadditief per gallon brandstof toe, volgens de instructies op de container. Voeg NOOIT brandstofadditieven rechtstreeks toe aan de brandstoftank van de unit.

De brandstof mengen
OPMERKING: Deze unit wordt geleverd met een container van 3,2 oz. (95 ml) 2-takt olie. Om de juiste brandstofmix te verkrijgen die hieronder wordt beschreven, giet u de hele container in één gallon loodvrije benzine.

Voor een goede werking van de motor en maximale betrouwbaarheid, let goed op de instructies voor het mengen van benzine en olie op de 2-takt oliecontainer. Het gebruik van onjuist gemengde brandstof kan de motor ernstig beschadigen.
Meng de juiste verhouding loodvrije benzine grondig met 2-takt motorolie. Meng ze niet rechtstreeks in de brandstoftank van de unit. Gebruik een afzonderlijke brandstofcontainer. Gebruik een benzine/olie verhouding van 40:1. Zie de onderstaande tabel voor specifieke benzine- en oliemengverhoudingen.

Loodvrije benzine	2-takt olie
1 gallon U.S. (3,8 liter)	3,2 fl. oz. (95 ml)
1 liter	25 ml

MENGVERHOUDING - 40:1

DE UNIT VAN BRANDSTOF VOORZIEN

Benzine is extreem ontvlambaar. Ontstoken dampen kunnen exploderen. Stop altijd de motor en laat hem afkoelen voordat u de brandstoftank vult. Niet roken tijdens het vullen van de tank. Houd vonken en open vuur op afstand van het gebied.

Verwijder de brandstofdop langzaam om letsel door brandstofspray te voorkomen. Gebruik de unit nooit zonder de brandstofdop goed vast te zetten.

Voeg brandstof toe in een schone, goed geventileerde buitenruimte. Veeg gemorste brandstof onmiddellijk op. Vermijd het creëren van een ontstekingsbron voor gemorste brandstof. Start de motor niet totdat de brandstofdampen zijn verdwenen.

1. Plaats de unit met de brandstofdop naar boven.
2. Verwijder de brandstofdop langzaam.
3. Plaats de tuit van de brandstofcontainer in het vulgat van de brandstoftank en vul de tank.
   OPMERKING: Vul de tank niet te vol.
4. Veeg eventueel gemorste brandstof op.
5. Installeer de brandstofdop opnieuw.
6. Verplaats de unit ten minste 30 ft. (9,1 m) van de brandstofcontainer en de tankplaats voordat u de motor start.

STARTEN EN STOPPEN

Gebruik deze unit alleen in een goed geventileerde buitenruimte. Koolmonoxide uitlaatgassen kunnen dodelijk zijn in een afgesloten ruimte.

Vermijd het per ongeluk starten van de unit. Om ernstig letsel te voorkomen, moeten de bediener en de unit zich in een stabiele positie bevinden wanneer u aan het startkoord trekt (afb. 7).

De tanden kunnen draaien tijdens het startproces. Sta altijd in de startpositie. Gebruik één voet om de wielen op hun plaats te houden. Kantel de unit iets naar achteren om de tanden van de grond te halen (afb. 7).

STARTINSTRUCTIES
OPMERKING: Het is niet nodig om de unit aan te zetten. De aan/uit-schakelaar staat te allen tijde in de Aan ( I ) stand (afb. 5).

Voordat u de unit start

1. Meng benzine met olie. Raadpleeg Instructies voor het mengen van olie en brandstof.
2. Vul de brandstoftank. Raadpleeg De unit van brandstof voorzien.

De unit starten

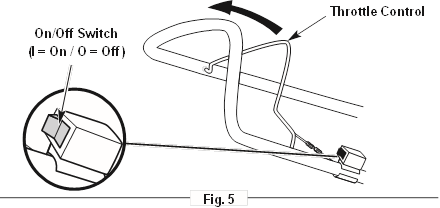

OPMERKING: Knijp NIET in de gasklep (afb. 5) tot stap 7.

1. Druk langzaam op de primerknop en laat deze weer los, 10 keer (afb. 6).

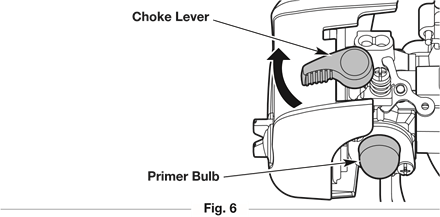

2. Draai de chokehendel met de klok mee totdat deze klikt (afb. 6).

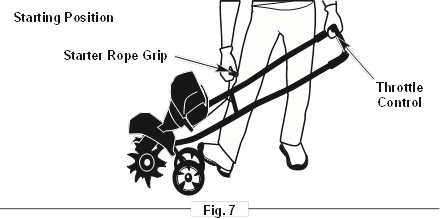

3. Ga in de startpositie staan (afb. 7). Houd de stuurboom stevig vast met één hand. Houd het startkoord met de andere hand vast. Gebruik één voet om de wielen op hun plaats te houden.
4. Kantel de unit iets naar achteren om de tanden van de grond te halen (afb. 7).
5. Trek aan het startkoord met een gecontroleerde en gelijkmatige beweging totdat de unit start (afb. 7).
6. Laat de motor 30 seconden stationair draaien.
7. Knijp indien nodig in de gasklep voor gebruik (afb. 5).

ALS... de motor niet start na 10 keer aan het startkoord te hebben getrokken, herhaal dan de startprocedure.
ALS... de motor al warm is: Knijp in de gasklep en houd deze vast. Trek aan het startkoord met een gecontroleerde en gelijkmatige beweging totdat de unit start.

STOPZETINSTRUCTIES

1. Laat de gasklep los en laat de motor stationair draaien.
2. Houd de aan/uit-schakelaar in de Uit (O) stand totdat de motor volledig tot stilstand is gekomen (afb. 5).

WERKING

Kleed u op de juiste manier om het risico op letsel te verminderen bij het gebruik van deze unit. Draag geen losse kleding of sieraden. Draag oog- en oor-/gehoorbescherming. Draag een zware lange broek, laarzen en handschoenen. Draag geen korte broek, sandalen en werk niet op blote voeten.

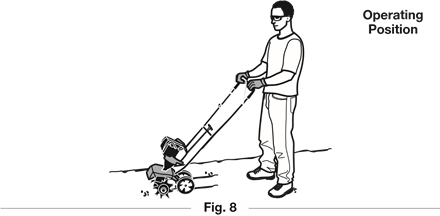

WERKINGSTIPS

1. Verplaats de cultivator naar het werkgebied voordat u de motor start. Raadpleeg De unit verplaatsen.

   Om ernstig persoonlijk letsel te voorkomen, mag u de unit nooit oppakken of dragen terwijl de motor draait.
2. Start de unit zoals beschreven in de Startinstructies.
3. Knijp met de tanden van de grond in de gasklep om het motortoerental te verhogen.
4. Houd de stuurboom stevig vast met beide handen en laat de unit langzaam zakken totdat de tanden contact maken met de grond (afb. 8).

5. Terwijl de cultiverende werking begint, trekt u de cultivator naar achteren zodat de tanden in de grond kunnen dringen.

   Om ernstig persoonlijk letsel te voorkomen, moet u uiterst voorzichtig zijn bij het achteruitrijden of het naar u toe trekken van de unit.
6. Zodra de grond is opengebroken, gaat u in een gematigd tempo verder totdat u vertrouwd bent met de bedieningselementen en de bediening van de cultivator.
7. Trek de cultivator naar achteren om de diepte van de bewerking te verbeteren en uw inspanning te verminderen.
8. Als de tanden te diep of niet diep genoeg graven, pas ze dan aan volgens De tanddiepte aanpassen.

DE TANDDIEPTE AANPASSEN
De tanden moeten ongeveer 4 tot 5 inch in de meeste tuingronden doordringen. Pas de tanden indien nodig als volgt aan:

1. Stop de motor en laat hem afkoelen. Pak de bougiekabel stevig vast en trek de dop van de bougie.
2. Verhoog de wielhoogte voor een ondiepere tandpenetratie of verlaag de wielhoogte voor een diepere tandpenetratie. Raadpleeg De wielmontage afstellen in het gedeelte Montage-instructies.
3. Sluit de bougiekabel weer aan en ga verder met het gebruik.

DE UNIT VERPLAATSEN

Om ernstig persoonlijk letsel te voorkomen, moet u de motor altijd stoppen wanneer de werking wordt uitgesteld of wanneer u de unit van de ene locatie naar de andere verplaatst.

1. Stop de motor.
2. Kantel de unit naar achteren totdat de tanden de grond vrijmaken.
3. Duw of trek de unit naar de volgende locatie.

ONDERHOUD

Om ernstig persoonlijk letsel te voorkomen, moet u altijd de motor stoppen en laten afkoelen voordat u het apparaat reinigt of onderhoudt. Voer nooit reinigings- of onderhoudswerkzaamheden uit terwijl het apparaat draait. Koppel de bougiekabel los om te voorkomen dat het apparaat per ongeluk start.

Draag beschermende kleding en neem alle veiligheidsinstructies in acht om ernstig persoonlijk letsel te voorkomen.

ONDERHOUDSSCHEMA
Voer deze vereiste onderhoudsprocedures uit met de frequentie die in de tabel staat vermeld. Deze procedures moeten ook deel uitmaken van een seizoensgebonden onderhoudsbeurt.
OPMERKING: Sommige onderhoudsprocedures vereisen mogelijk speciaal gereedschap of vaardigheden. Als u niet zeker bent van deze procedures, breng het apparaat dan naar een erkende MTD-servicehandelaar.
OPMERKING: Onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en het systeem mag worden uitgevoerd door een erkende MTD-servicehandelaar.
OPMERKING: Lees de verklaring van Californië/EPA die bij het apparaat is geleverd voor een volledige lijst van voorwaarden en dekking voor de emissiebeheersingsapparatuur, zoals de vonkenvanger, geluiddemper, carburateur, enz.

DE TANDEN VERVANGEN

Om ernstig persoonlijk letsel te voorkomen, moet u altijd zware handschoenen dragen bij het hanteren van de tanden.
Alle tanden moeten tegelijkertijd worden vervangen, omdat ze bij normaal gebruik gelijkmatig slijten.

Het apparaat voorbereiden op het verwijderen van de tanden

1. Stop de motor en laat hem afkoelen. Pak de bougiekabel stevig vast en trek de dop van de bougie.
2. Zet het apparaat op een vlakke, horizontale ondergrond. Kantel het apparaat naar achteren zodat het stuur de grond raakt en het apparaat zich in een horizontale positie bevindt.
   OPMERKING: Het kan nodig zijn om vuil van de tanden en tandassen te wassen voordat u de tanden verwijdert.

De oude tanden verwijderen

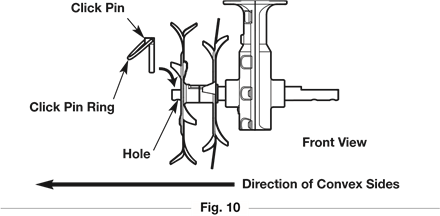

1. Verwijder de klikpen van het uiteinde van elke tandas (Afb. 10).

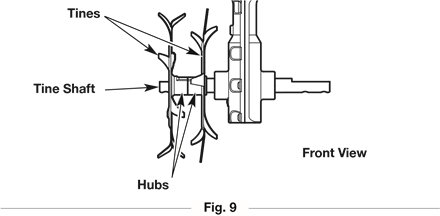

   Schuif de tanden van de tandassen. (Afb. 9).


De nieuwe tanden installeren

1. Reinig en olie de tandassen.
2. Schuif twee nieuwe tanden op een van de tandassen. De naven moeten naar elkaar toe wijzen (Afb. 9).
   OPMERKING: Elke tand heeft een bolle zijde. Zorg ervoor dat de bolle zijden naar elkaar toe wijzen, zoals weergegeven (Afb. 10).
3. Steek een klikpen door het gat aan het uiteinde van de tandas (Afb. 10). Duw de klikpenring naar de tanden toe totdat deze op zijn plaats klikt.
4. Herhaal stap 2 - 3 voor de tegenoverliggende zijde.
5. Sluit de bougiekabel weer aan.

HET LUCHTFILTER ONDERHOUDEN
Als het luchtfilter niet wordt onderhouden, kan dit leiden tot slechte prestaties of permanente schade aan de motor. Motorschade als gevolg van onjuist onderhoud van het luchtfilter valt niet onder de productgarantie.

Het luchtfilter reinigen

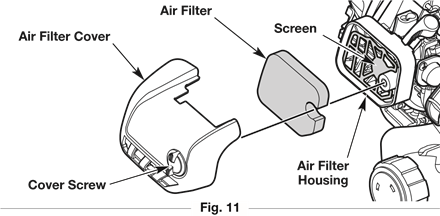

1. Open de luchtfilterdeksel door de dekselschroef los te draaien (Afb. 11).

2. Verwijder het luchtfilter uit de luchtfilterbehuizing (Afb. 11).
3. Was het luchtfilter in een sopje en water. Spoel het luchtfilter grondig uit en laat het drogen.
4. Breng een lichte laag schone SAE 30-olie aan op het luchtfilter.
5. Knijp in het luchtfilter om de overtollige olie te verspreiden en te verwijderen.
6. Plaats het luchtfilter terug in de luchtfilterbehuizing (Afb. 11).
   OPMERKING: Zorg ervoor dat het metalen scherm in de luchtfilterbehuizing zit voordat u het luchtfilter terugplaatst.
   OPMERKING: Het gebruik van het apparaat zonder het luchtfilter en de luchtfilterdeksel maakt de garantie ONGELDIG.

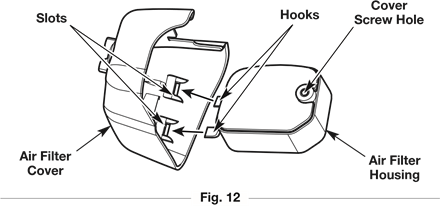

7. Steek de haken op de luchtfilterbehuizing in de sleuven op de luchtfilterdeksel (Afb. 12).

8. Draai de luchtfilterdeksel naar rechts en lijn de dekselschroef uit met het dekselschroefgat (Afb. 12). Draai de dekselschroef vast om de luchtfilterdeksel vast te zetten.
   OPMERKING: Draai de schroef niet te vast, omdat dit de schroef kan beschadigen.

HET STATIONAIR TOERENTAL AFSTELLEN

De tanden kunnen draaien tijdens het afstellen van het stationair toerental. Draag beschermende kleding en neem alle veiligheidsinstructies in acht om ernstig persoonlijk letsel te voorkomen.
Als de motor niet goed stationair draait:

1. Start de motor. RaadpleegStarten en stoppen.
2. Laat de gashendel los en laat de motor stationair draaien.
   OPMERKING: Zorg ervoor dat de tanden geen contact maken met de grond tijdens het afstellen van het stationair toerental.
   OPMERKING: Zorg ervoor dat de chokehendel NIET is ingeschakeld tijdens het afstellen van het stationair toerental.

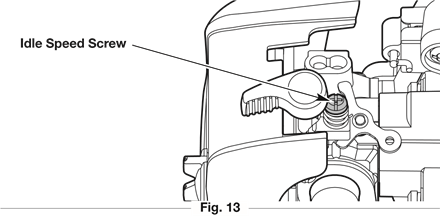

   • Als de motor afslaat, verhoog dan het stationair toerental. Gebruik een kleine kruiskopschroevendraaier om de stationair toerental schroef met de klok mee te draaien, 1/8 slag per keer, totdat de motor soepel stationair draait (Afb. 13).

   • Als de tanden draaien wanneer de motor stationair draait, verlaag dan het stationair toerental. Draai de stationair toerental schroef tegen de klok in, 1/8 slag per keer, totdat de tanden stoppen met bewegen (Afb. 13).

DE BOUGIE ONDERHOUDEN

1. Stop de motor en laat hem afkoelen. Pak de bougiekabel stevig vast en trek deze van de bougie.
2. Maak de omgeving rond de bougie schoon. Verwijder de bougie uit de cilinderkop met een 5/8-inch dop en draai tegen de klok in.

   Straal, schraap of reinig de bougie-elektroden niet met zand. Schuur in de motor kan de cilinder beschadigen.
3. Inspecteer de bougie. Als de bougie is gebarsten, vuil of vies is, vervang deze dan door vervangingsonderdeel #753-06193, een Champion RDJ7J of een gelijkwaardige bougie.
4. Gebruik een voelermaat om de luchtspleet in te stellen op0,025 inch (0,635 mm) (Afb. 14).

5. Installeer de bougie in de cilinderkop. Draai de bougie vast met een 5/8-inch dop en draai deze met de klok mee totdat deze goed vastzit.
   OPMERKING: Als u een momentsleutel gebruikt, draai dan vast tot: 110-120 in.•lb. (12,3-13,5 N•m). Draai niet te vast.
6. Bevestig de bougiekabel opnieuw.

REINIGING EN OPSLAG

REINIGING

Om ernstig persoonlijk letsel te voorkomen, moet u altijd de motor stoppen en laten afkoelen voordat u het apparaat reinigt of onderhoudt.

• Gebruik een kleine borstel om de buitenkant van het apparaat schoon te maken.
• Gebruik geen sterke reinigingsmiddelen. Huishoudelijke schoonmaakmiddelen die aromatische oliën bevatten, zoals dennen- en citroenolie, en oplosmiddelen zoals kerosine, kunnen plastic beschadigen.
• Veeg eventueel vocht af met een zachte doek.
• Reinig de tanden met water. Olie de tanden met machineolie om roest te voorkomen.

OPSLAG

• Bewaar een apparaat met brandstof nooit op een plaats waar dampen een open vuur of vonk kunnen bereiken.
• Laat de motor afkoelen voordat u hem opbergt.
• Sluit het apparaat op om ongeoorloofd gebruik of schade te voorkomen.
• Bewaar het apparaat in een droge, goed geventileerde ruimte.
• Bewaar het apparaat buiten het bereik van kinderen.

Langdurige opslag

1. Verwijder de brandstofdop, kantel het apparaat en laat de brandstof in een goedgekeurde container lopen. Plaats de brandstofdop terug.
2. Start de motor en laat hem draaien totdat hij afslaat. Dit zorgt ervoor dat alle brandstof uit de carburateur is afgevoerd.
3. Laat de motor afkoelen. Verwijder de bougie en doe 5 druppels motorolie van hoge kwaliteit of 2-taktolie in de cilinder. Trek langzaam aan het startkoord om de olie te verdelen. Plaats de bougie terug.
4. Reinig het apparaat grondig en inspecteer het op losse of beschadigde onderdelen. Repareer of vervang beschadigde onderdelen en draai losse schroeven, moeren of bouten vast.

Het apparaat voorbereiden voor gebruik na langdurige opslag

1. Verwijder de bougie. Kantel het apparaat en laat alle olie uit de cilinder in een goedgekeurde container lopen. Plaats de bougie terug.
   OPMERKING: Gebruik geen brandstof die langer dan 30 dagen is opgeslagen. Gooi oude brandstof en olie weg in overeenstemming met de federale, staats- en lokale voorschriften.

PROBLEEMOPLOSSING

Neem contact op met een erkend servicecentrum als u verdere hulp nodig heeft.

Referenties

• Troy-Bilt: grasmaaiers, sneeuwblazers, frezen en meer
• Troy-Bilt: grasmaaiers, sneeuwblazers, frezen en meer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Troy-Bilt TB225 Handleiding

Beschikbare talen
