Snapper CRP216019KWV, 19 Series Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze krachtige snijmachine kan handen en voeten amputeren en objecten wegslingeren die letsel en schade kunnen veroorzaken! Het niet naleven van de volgende VEILIGHEIDSinstructies kan leiden tot ernstig letsel of de dood van de bestuurder of andere personen. De eigenaar van de machine moet deze instructies begrijpen en mag alleen personen die deze instructies begrijpen de machine laten bedienen. Elke persoon die de machine bedient, moet geestelijk en lichamelijk gezond zijn en mag niet onder invloed zijn van een stof die het gezichtsvermogen, de behendigheid of het oordeel kan aantasten. Als u vragen heeft over uw machine die uw dealer niet naar tevredenheid kan beantwoorden, bel of schrijf dan naar de Customer Service Department van SNAPPER, McDonough, Georgia 30253. Telefoon: (1-800-935-2967).

BESCHERMING VOOR KINDEREN
Er kunnen tragische ongelukken gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiwerkzaamheden. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

1. HOUD kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
2. LAAT kinderen NIET in de tuin als de machine in werking is en zet de machine UIT als er iemand het gebied betreedt.
3. Laat kinderen jonger dan tieners de machine NIET bedienen.
4. STA alleen verantwoordelijke volwassenen en tieners met een volwassen oordeel toe de machine te bedienen onder nauwlettend toezicht van een volwassene.
5. Trek de maaier NIET achteruit, tenzij dit absoluut noodzakelijk is. KIJK achterom en naar beneden voor kinderen, huisdieren en gevaren voor en tijdens het achteruitrijden.
6. WEES EXTRA VOORZICHTIG bij het naderen van blinde hoeken, struiken, bomen of andere objecten die het zicht kunnen belemmeren.

WERKING OP HELLINGEN

1. Hellingen zijn een belangrijke factor in verband met uitglijden en vallen, wat kan leiden tot ernstig letsel. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan NIET.
2. Maai dwars op hellingen, nooit op en neer. Wees uiterst VOORZICHTIG bij het veranderen van richting op hellingen. Maai GEEN steile hellingen of andere gebieden waar de stabiliteit of tractie twijfelachtig is.
3. Wees extra voorzichtig met grasvangers of andere hulpstukken; deze beïnvloeden de bediening en de stabiliteit van de machine.

VOORBEREIDING

1. Lees, begrijp en volg de instructies en waarschuwingen in deze handleiding en op de maaier, de motor en de hulpstukken. Ken de bedieningselementen en het juiste gebruik van de maaier voordat u begint.
2. Alleen volwassen, verantwoordelijke personen mogen de machine bedienen en alleen na de juiste instructie.
3. Gegevens geven aan dat bestuurders van 60 jaar en ouder betrokken zijn bij een groot percentage van aan maaiers gerelateerde verwondingen. Deze bestuurders moeten hun vermogen beoordelen om de maaier veilig genoeg te bedienen om zichzelf en anderen te beschermen tegen ernstig letsel.
4. Behandel brandstof met extra zorg. Brandstoffen zijn ontvlambaar en dampen zijn explosief. Gebruik alleen een goedgekeurde brandstofcontainer. Verwijder de brandstofdop NIET en vul GEEN brandstof bij terwijl de motor draait. Vul alleen buiten bij, met de motor uit en afgekoeld. Verwijder gemorste brandstof en olie van de machine. NIET roken.
5. Controleer het te maaien gebied en verwijder alle voorwerpen zoals speelgoed, draad, stenen, takken en andere voorwerpen die letsel kunnen veroorzaken als ze door het mes worden weggeslingerd of het maaien belemmeren. Let ook op de locatie van gaten, stronken en andere mogelijke gevaren.
6. Houd mensen en huisdieren uit de buurt van het maaigebied. STOP onmiddellijk het mes, zet de motor uit en zet de maaier uit als er iemand het gebied betreedt.
7. Controleer regelmatig de schilden, deflectoren, schakelaars, mesbedieningen en andere veiligheidsvoorzieningen op een juiste werking en locatie.
8. Zorg ervoor dat alle veiligheidsstickers duidelijk leesbaar zijn. Vervang ze als ze beschadigd zijn.
9. Bescherm uzelf tijdens het maaien en draag een veiligheidsbril, een lange broek en stevige schoenen. Maai NIET op blote voeten of met sandalen.
10. Weet hoe u het mes en de motor snel kunt STOPPEN ter voorbereiding op noodsituaties.
11. Wees extra voorzichtig bij het laden of lossen van de machine in een aanhangwagen of vrachtwagen.
12. Controleer de onderdelen van de grasvanger regelmatig op tekenen van slijtage of aantasting en vervang ze indien nodig om letsel te voorkomen door weggeslingerde voorwerpen die door zwakke of gescheurde plekken gaan.

VEILIGE OMGAAN MET BENZINE
Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief

1. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
2. Gebruik alleen een goedgekeurde brandstofcontainer.
3. Verwijder de brandstofdop NIET en vul GEEN brandstof bij terwijl de motor draait. Laat de motor afkoelen voordat u gaat tanken.
4. Tank de machine NIET binnenshuis.
5. Bewaar de machine of de brandstofcontainer NIET binnenshuis waar een open vlam, vonk of controlelampje is, zoals op een boiler of andere apparaten.
6. Vul GEEN brandstofcontainers in een voertuig of op een vrachtwagen- of aanhangwagenbed met een plastic voering. Plaats de containers altijd op de grond uit de buurt van het voertuig voordat u ze vult.
7. Verwijder gasaangedreven apparatuur uit het voertuig of de aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dan apparatuur bij met behulp van een draagbare container in plaats van een benzinedispenser.
8. Start GEEN gasaangedreven apparatuur in afgesloten voertuigen of aanhangwagens.
9. Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de containeropening totdat het tanken is voltooid. Gebruik GEEN mondstukvergrendeling
10. Als er brandstof op kleding wordt gemorst, verwissel dan onmiddellijk de kleding.
11. Vul een brandstoftank NIET te vol. Plaats de brandstofdop terug en draai deze goed vast.

WERKING

1. Houd uw handen of voeten NIET in de buurt van of onder draaiende onderdelen. Blijf uit de buurt van het uitwerpgebied terwijl de motor draait.
2. STOP de motor bij het oversteken van grindpaden, paden of wegen, en onder alle omstandigheden waar weggeslingerde voorwerpen een gevaar kunnen vormen.
3. Maai alleen bij daglicht of goed kunstlicht.
4. Bedien de maaier NIET onder invloed van alcohol of drugs.
5. Na het raken van een vreemd voorwerp of als de maaier abnormaal trilt, STOP dan de motor, koppel de bougiekabel los en zet deze vast. Inspecteer de maaier op schade en repareer de schade voordat u begint.
6. Maai NIET in de buurt van afstapjes, sloten of oevers. De bestuurder kan zijn evenwicht verliezen of uitglijden.
7. BLIJF ALERT op gaten en andere verborgen gevaren. Hoog gras kan obstakels verbergen. Blijf uit de buurt van sloten, uitsparingen, duikers, hekken en uitstekende voorwerpen.
8. Maai NIET op nat gras. Zorg er altijd voor dat u stevig staat. Houd de handgreep stevig vast en loop, ren nooit. Uitglijden kan letsel veroorzaken.
9. Blijf ALTIJD achter de handgreep wanneer de motor draait.
10. Laat de machine NIET achter met draaiende motor. STOP het mes en STOP de MOTOR voordat u de bestuurderspositie verlaat, om welke reden dan ook.
11. Voordat u gaat schoonmaken, repareren of inspecteren, moet u ervoor zorgen dat de motor, het mes en alle bewegende delen tot stilstand zijn gekomen. Koppel de bougiekabel los en zet deze vast uit de buurt van de bougie om onbedoeld starten te voorkomen.
12. STOP de motor en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasopvangzak verwijdert en/of gras verwijdert.
13. Bedien de maaier NIET zonder de volledige grasvanger, uitwerpbeschermer, achterbeschermer of andere veiligheidsvoorzieningen op hun plaats en in werking. Richt de uitwerpopening NIET op mensen, passerende auto's, ramen of deuren.
14. Werp GEEN materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder.
15. Vertraag voordat u draait.
16. Let op het verkeer in de buurt van of bij het oversteken van wegen.
17. Bedien de motor NIET in afgesloten ruimtes. De uitlaatgassen van de motor bevatten koolmonoxide, een dodelijk gif.
18. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant. Raadpleeg de instructies van de fabrikant voor een juiste bediening en installatie van accessoires.

ONDERHOUD EN OPSLAG

1. Bewaar de maaier of brandstofcontainer NIET binnenshuis waar dampen een open vlam, vonk of controlelampje kunnen bereiken, zoals in een boiler, oven, wasdroger of ander gastoestel. Laat de motor afkoelen voordat u de machine in een afgesloten ruimte opbergt. Bewaar de brandstofcontainer buiten het bereik van kinderen in een goed geventileerd, onbezet gebouw.
2. Houd de maaier en de motor vrij van gras, bladeren of overtollig vet om brandgevaar en oververhitting van de motor te verminderen.
3. Wanneer u de brandstoftank leegmaakt, laat u de brandstof buiten en uit de buurt van open vuur in een goedgekeurde container lopen.
4. Houd alle bouten, vooral mesbouten, moeren en schroeven goed vast. Controleer of alle splitpennen in de juiste positie staan.
5. Zorg altijd voor voldoende ventilatie wanneer de motor draait. De uitlaatgassen van de motor bevatten koolmonoxide, een dodelijk gif.
6. Onderhoud de motor en voer alleen aanpassingen uit wanneer de motor is uitgeschakeld. Verwijder de bougiekabel van de bougie en zet de kabel vast uit de buurt van de bougie om onbedoeld starten te voorkomen.
7. Wijzig de toerentalinstellingen van de motortoerentalregelaar NIET en laat de motor niet te snel draaien.
8. Controleer de grasopvangzak regelmatig op slijtage of aantasting om weggeslingerde voorwerpen en blootstelling aan bewegende onderdelen te voorkomen. Vervang de zak door een nieuwe als er losse naden of scheuren zichtbaar zijn. Vervang de schuif of de zakadapter als deze kapot of gebarsten is.
9. Maaimesen zijn scherp en kunnen snijden. Wikkel de messen in of draag dikke leren handschoenen en wees VOORZICHTIG bij het hanteren ervan.
10. Test NIET op vonken door de bougie naast het bougiegat te aarden; de bougie kan gas dat uit de motor komt, ontsteken.
11. Laat de machine minstens één keer per jaar onderhouden door een erkende SNAPPER-dealer en laat de dealer nieuwe veiligheidsvoorzieningen installeren.
12. Gebruik alleen originele SNAPPER-vervangingsonderdelen om ervoor te zorgen dat de originele normen worden gehandhaafd.

De figuren en illustraties in deze handleiding zijn uitsluitend bedoeld ter referentie en kunnen afwijken van uw specifieke model. Neem contact op met uw lokale SNAPPER-dealer als u vragen heeft.

KENNISMAKING

INLEIDING

Deze handleiding is opgesteld voor de bestuurders van de SNAPPER WANDELACHTERMAAIERS. Het doel ervan is, naast het aanbevelen van bedienings- en routineonderhoudseisen, het bevorderen van de veiligheid door het gebruik van geaccepteerde bedieningspraktijken. Lees, begrijp en volg de "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" van deze handleiding en alle veiligheidsberichten op de maaier en hulpstukken voordat u de maaier bedient.

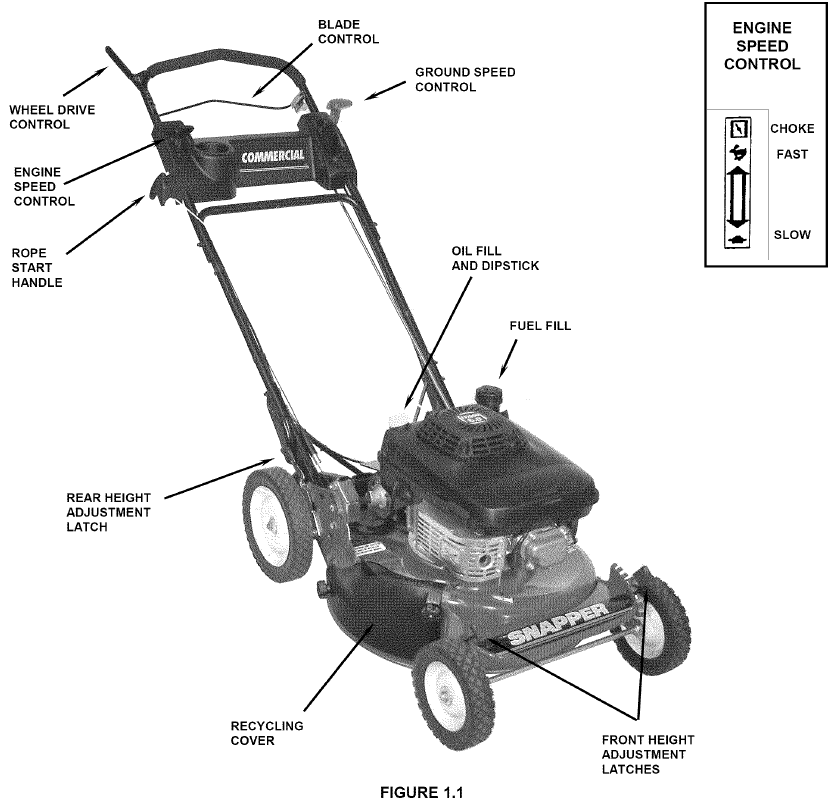

NOMENCLATUUR

De nomenclatuurtekening hierboven, figuur 1.1, toont de essentiële onderdelen van de SNAPPER WANDELACHTERMAAIERS. Het wordt aanbevolen dat alle bestuurders van de maaier grondig vertrouwd raken met de bedieningselementen, onderdelen en werking van de maaier voordat ze deze bedienen. Specifieke details over de motor zijn te vinden in de afzonderlijke handleiding van de motor. Bestudeer deze handleidingen voordat u gaat werken en houd beide bij de hand voor toekomstig gebruik.

GEBRUIKSAANWIJZING

CONTROLELIJST VOORAFGAAND AAN HET STARTEN

Voer de volgende controles uit en voer de vereiste service uit vóór elke start.

1. Controleer beschermingen, deflectoren, grasopvangzak, adapter en afdekkingen om er zeker van te zijn dat alles op zijn plaats zit en goed vastzit.

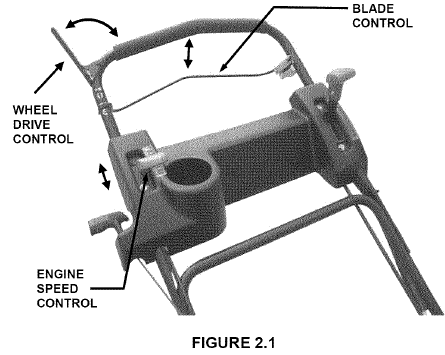

2. Controleer de mesbediening, de wielaandrijving en de toerentalregeling van de motor om er zeker van te zijn dat ze vrij werken. Zie Afbeelding 2.1.

3. Controleer de snijhoogte. Stel de gewenste hoogte in. Raadpleeg het hoofdstuk "GEBRUIKSAANWIJZING - SNIJHOOGTE-INSTELLING".
4. Controleer de motorolie en vul indien nodig bij tot het niveau 'vol' op de peilstok. Zie Afbeelding 2.2. ( Kawasaki -motor afgebeeld, locaties voor brandstof- en olievulling kunnen variëren per motor.) Raadpleeg de handleiding van de motor voor de oliespecificaties.

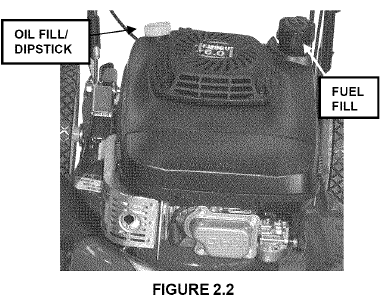

5. Voeg brandstof toe aan de tank. Zie Afbeelding 2.2. Vul de grasmaaier buiten bij waar de dampen veilig kunnen verdwijnen. Zorg ervoor dat de dop is aangedraaid na het tanken. Raadpleeg de handleiding van de motor voor de brandstofspecificaties.
6. Reinig de buitenkant van het maaidek en de motor van opgehoopte gemorste brandstof, vuil, gras, olie enz. Houd het luchtinlaatrooster en de koelribben van de motor te allen tijde schoon.

STARTEN & BEDIENING

MOTOR & MES

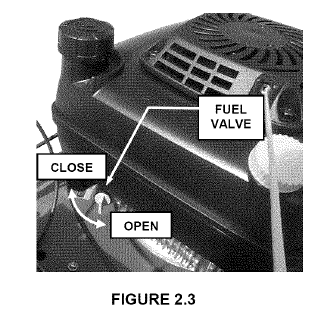

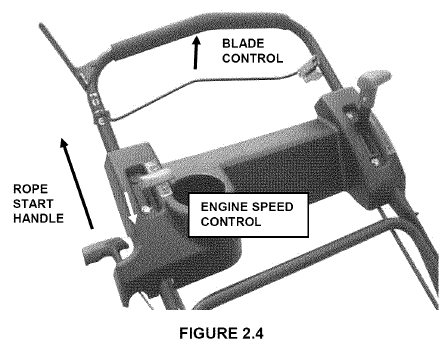

1. Zorg ervoor dat de brandstofklep op de motor open is. Zie Afbeelding 2.3.

2. Beweeg de toerentalregeling van de motor voorbij de "Fast" (Snel) -vergrendeling naar de "Choke" (Choke) -positie. Zie Afbeelding 2.4 en "KENNISMAKING".

3. Trek de mesbediening tegen de handgreep.
4. Trek aan de handgreep van de touwstarter om de motor te starten.
5. Nadat de motor is gestart, schakelt u de choke uit, verlaagt u het motortoerental en laat u de motor kort warmdraaien totdat deze soepel loopt.
   OPMERKING: Stop de motor (en het mes) door de mesbediening los te laten.

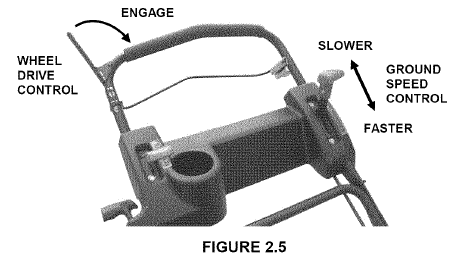

AANDRIJVENDE GRASMAAIER

1. Start de motor. Raadpleeg het hoofdstuk "Starten & Bediening".
2. Zet de rijsnelheidsregeling in de gewenste snelheidspositie. Zie Afbeelding 2.5.

3. Beweeg de wielaandrijving tegen de handgreep om de wielaandrijving in te schakelen en de maaier vooruit te bewegen. De voorwaartse snelheid kan worden aangepast terwijl de maaier in beweging is door de positie van de rijsnelheidsregeling te wijzigen. Zie Afbeelding 2.5.

STOPPEN

Stop de voorwaartse beweging van de maaier door de wielaandrijving los te laten. Stop de motor en het mes door de mesbediening los te laten.

HANDGREEPHOOGTE-INSTELLING

De hoogte van de handgreep van de maaier kan als volgt worden aangepast:

1. Draai de drie onderste moeren op elke onderste handgreep los, zoals weergegeven in Afbeelding 2.6.
2. Draai de ene moer los waarmee elke bovenste beugel aan de onderste handgreep is bevestigd. Zie Afbeelding 2.6.

3. Beweeg de bovenste handgreep van de maaier omhoog of omlaag totdat de gewenste positie is bereikt.
4. Draai alle losgemaakte hardware op elke onderste handgreep vast om de gewenste positie te behouden.

   STOP de motor en het mes van de maaier door de mesbediening los te laten voordat u de snijhoogte of de hoogte van de handgreep aanpast.

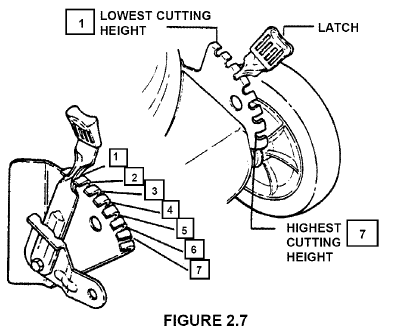

SNIJHOOGTE-INSTELLING

1. Trek de hoogteverstelvergrendeling naar buiten en beweeg deze naar de gewenste snijhoogte. Zie Afbeelding 2.7.

2. Zet alle wielen op dezelfde snijhoogte. De hoogste snijpositie is Inkeping 7. De laagste snijpositie is Inkeping 1. Zie Afbeeldingen 2.7 & 2.8.


RECYCLINGWERKING

OPMERKING: Voor de beste recyclingresultaten maait u maximaal 1/3 van de lengte van het grassprietje en recyclet u ALLEEN wanneer het gras droog is.

1. Zet alle wielen in de hoogste snijpositie (Inkeping 7). Raadpleeg het hoofdstuk "Snijhoogte-instelling".
2. Beweeg de toerentalregeling van de motor naar de "FAST" (Snel) (Konijn) -positie.
3. Zet de rijsnelheidsregeling op de laagste snelheidsinstelling.
4. Ga langzaam verder met maaien. Als het gras erg dicht is, laat u elke achterwielvergrendeling één inkeping lager zakken dan de voorwielvergrendelingen om de recyclingprestaties te verbeteren.
   OPMERKING: De recyclingafdekking is ontworpen om te allen tijde op de machine te blijven zitten, tenzij alternatieve afvoerwerkzaamheden gewenst zijn, zoals zijafvoer of opvangen. De recyclingafdekking kan worden verwijderd om plaats te bieden aan alternatieve afvoercomponenten.

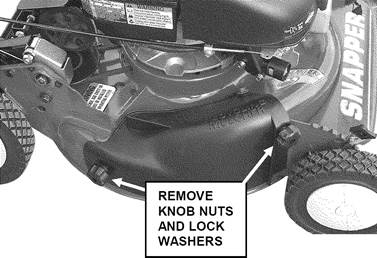

RECYCLINGAFDEKKING VERWIJDEREN:
Verwijder de knopmoeren en de interne/externe borgringen waarmee de achterkant van de recyclingafdekking aan het maaidek is bevestigd. Verwijder de afdekking. Zie Afbeelding 2.9.

AFBEELDING 2.9

Probeer GEEN onderhoud, aanpassingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zet deze vast uit de buurt van de bougie. De motor en componenten zijn HEET. Vermijd ernstige brandwonden en wacht voldoende lang tot alle componenten zijn afgekoeld.

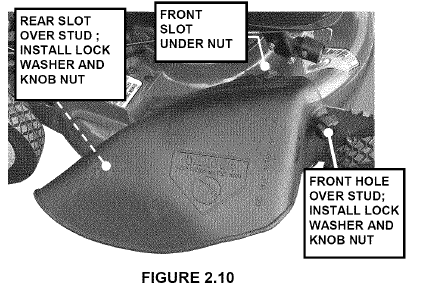

INSTALLATIE VAN ZIJAFVOERDEFLECTOR

1. Verwijder de recyclingafdekking. Raadpleeg het hoofdstuk "Recyclingwerking".
2. Installeer de deflector op het dek in plaats van de recyclingafdekking en zorg ervoor dat:
   1. het gat aan de buitenkant van de voorkant van de deflector past op de bout aan de voorkant van de afvoeropening waar de voorkant van de recyclingafdekking oorspronkelijk was geïnstalleerd,
   2. de sleuf aan de bovenkant van de deflector onder de borgmoer aan de bovenkant van het dek (onder de rechter voorhoek van de motor) schuift, en
   3. de sleuf aan de binnenkant van de achterkant van de deflector op de bout achter de achterkant van de afvoeropening schuift, waar de achterkant van de recyclingafdekking oorspronkelijk was bevestigd. Zie Afbeelding 2.10. Installeer de interne/externe borgringen en knopmoeren op de bouten en draai ze stevig vast.


Probeer GEEN onderhoud, aanpassingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zet deze vast uit de buurt van de bougie. De motor en componenten zijn HEET. Vermijd ernstige brandwonden en wacht voldoende lang tot alle componenten zijn afgekoeld.

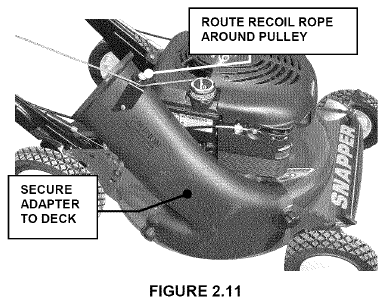

INSTALLATIE VAN GRASOPVANGZAKADAPTER

(Optioneel accessoire op sommige modellen)

1. Verwijder de recyclingafdekking. Raadpleeg het hoofdstuk "Recyclingwerking".
2. Installeer de grasopvangzakadapter op het dek in plaats van de recyclingafdekking en zorg ervoor dat:
   1. het gat aan de buitenkant van de voorkant van de adapter op de bout aan de voorkant van de afvoeropening past, waar de voorkant van de recyclingafdekking oorspronkelijk was geïnstalleerd,
   2. de sleuf aan de bovenkant van de adapter onder de borgmoer aan de bovenkant van het dek (onder de rechter voorhoek van de motor) schuift, en
   3. de sleuf aan de onderkant van de achterkant van de adapter op de bout achter de achterkant van de afvoeropening schuift, waar de achterkant van de recyclingafdekking oorspronkelijk was bevestigd. Zie Afbeelding 2.11. Installeer de interne/externe borgringen en knopmoeren op de bouten en draai ze stevig vast.
3. Leid het terugslagkoord rond de buitenkant van de koordgeleiderpoelie. Zie Afbeelding 2.11. (OPMERKING: Het terugslagkoord moet mogelijk worden losgemaakt. Raadpleeg "Handgreepmontage".)

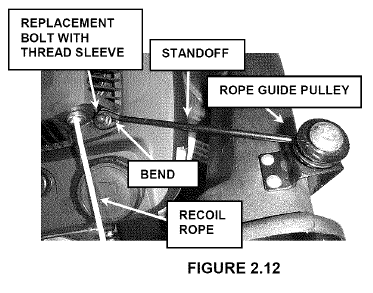

4. Bevestig de afstandhouder van de zakadapter tussen de koordgeleiderpoeliemontage en de motorterugslag. Zie Afbeelding 2.12.
   1. Verwijder de rechter achterbout van de motorterugslagafdekking.
   2. Verwijder de torx-schroef en moer waarmee de koordgeleiderpoelie aan de beugel op de zakadapter is bevestigd.
   3. Plaats de afstandhouder tussen de boutgaten in de motorterugslagafdekking en de poeliebeugel van de zakadapter.
      OPMERKING: Plaats de afstandhouder zo dat het gebogen uiteinde naar de motorterugslagafdekking is gericht.
   4. Draai de poelie om zodat de flens van de stalen bus onder de poelie zit. (De bus fungeert als een ring tussen de poelie en de afstandhouder.)
   5. Zet de poelie weer aan de zakadapter en installeer de meegeleverde vervangende bout, voorzien van een draadhuls, in de terugslagafdekking. Draai alle hardware stevig vast.


Probeer GEEN onderhoud, aanpassingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zet deze vast uit de buurt van de bougie. De motor en componenten zijn HEET. Vermijd ernstige brandwonden en wacht voldoende lang tot alle componenten zijn afgekoeld.

INSTALLATIE VAN GRASOPVANGER

(Schuifsluittype)

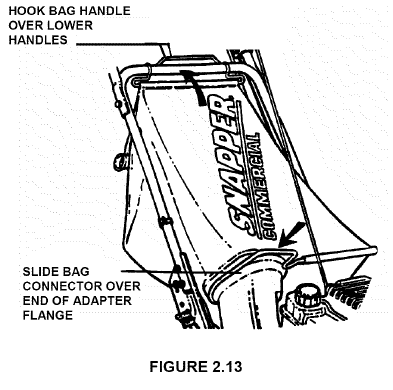

Plaats de grasopvangzak tussen de handgrepen. Installeer de grasopvangzak door de connector over de flens van de adapter te schuiven. Bevestig de haken van de grasopvangzak over de middelste dwarsbalk van de handgreep. Zie Afbeelding 2.13.


Gebruik de machine NIET zonder de volledige grasopvangzak of bescherming op hun plaats. De componenten van de grasopvangzak zijn onderhevig aan slijtage tijdens normaal gebruik. Inspecteer ze regelmatig en vervang versleten of beschadigde componenten onmiddellijk.

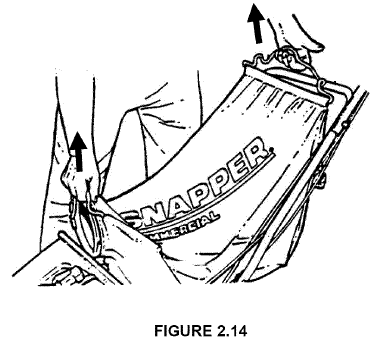

VERWIJDEREN en LEEGMMAKEN VAN GRASOPVANGER

(Schuifsluittype)

1. Pak de zakconnector en de zakhandgreep vast zoals afgebeeld. Zie Afbeelding 2.14.
2. Til de zakhandgreep omhoog en verwijder deze van de handgreep van de maaier. Til vervolgens de zakconnector omhoog en verwijder deze van de adapterflens.

3. Leeg de zak door de zakschuif van de Z-vouw aan de achterkant van de zak te trekken, waardoor de zak wordt geopend. Zie Afbeelding 2.15.
4. Om de zak te sluiten, vouwt u de achterkant van de zak in een Z-vorm, waarbij u de randen uitgelijnd houdt. Opmerking: een illustratie van het vouwen van de Z-vorm is aan de zak bevestigd.

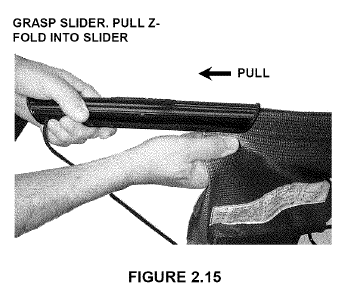

5. Pak de rand van de Z-vouw vast en trek, terwijl u de schuif vasthoudt, de Z-vouw volledig in de schuif. Zie Afbeelding 2.15.


Grasopvangzakken die op SNAPPER-producten worden gebruikt, zijn gemaakt van geweven stof en zijn onderhevig aan slijtage tijdens normaal gebruik. Controleer de staat van de zak voor elk gebruik. Vervang versleten of beschadigde opvangzakken onmiddellijk door zakken die alleen door SNAPPER worden aanbevolen. De grasopvangzak is optionele uitrusting op sommige modellen.

ONDERHOUD

INLEIDING

Om de kwaliteit van de maaier te behouden, gebruikt u uitsluitend originele SNAPPER-vervangingsonderdelen. Neem contact op met een lokale SNAPPER-dealer voor onderdelen en service. Vermeld altijd het model en serienummer voor het juiste onderdeel of de juiste informatie voor een bepaalde maaier.

Probeer GEEN onderhoud, afstellingen of service uit te voeren met de motor en het mes draaiende. STOP de motor en het mes. Koppel de bougiekabel los en houd deze uit de buurt van de bougie. Motor en onderdelen zijn HEET. Vermijd ernstige brandwonden, geef alle onderdelen voldoende tijd om af te koelen.

ONDERHOUD - NA DE EERSTE 5 UUR

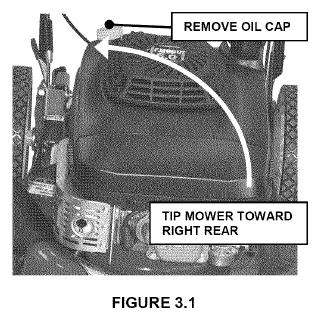

VERVANG DE MOTOROLIE

1. Raadpleeg de motorhandleiding voor de juiste oliespecificaties, procedures en de juiste service-intervallen.
2. Bij Kawasaki-motoren bevindt de aftapplug voor de olie zich op een plek die zowel onhandig als rommelig is voor het aftappen van de olie. Voor de eenvoudigste/schoonste olieverversing kantelt u de maaier gewoon op zijn kant. Zie afbeelding 3.1. Tap de olie af via de peilstokbuis in een bak. Geef voldoende tijd om alle olie af te tappen.

   Tap de brandstoftank af voordat u de machine kantelt. Kantel de machine NIET met de carburateur of bougie naar beneden. Olie uit het carter zal het luchtfilter verzadigen en ervoor zorgen dat de motor moeilijk start of helemaal niet start. Als er verontreiniging optreedt, moet het luchtfilter worden vervangen.

3. Voer de afgetapte olie op de juiste manier af.
4. Vul de motor met olie zoals gespecificeerd in de motorhandleiding. Niet te vol vullen.
   OPMERKING: Raadpleeg de handleiding van de motor van het specifieke model voor de procedure voor het verversen van de motorolie en de oliespecificaties.

CONTROLEER HET VETNIVEAU IN DE TRANSMISSIE

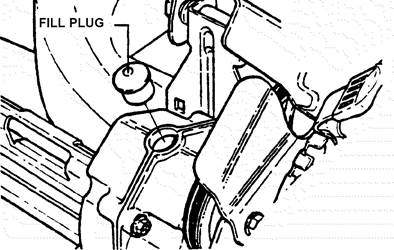

1. Verwijder de vulplug van de transmissie. Rol de machine naar voren of naar achteren terwijl u in het pluggat kijkt.
2. Als vloeibaar vet NIET zichtbaar is op het ingaande tandwiel (het kleine tandwiel onder het pluggat), voeg dan een hoeveelheid Snapper "00" vet toe om het tandwiel te bedekken. Zie afbeelding 3.2.

   AFBEELDING 3.2
   OPMERKING: Snapper "00" vet (pannummer 7029443) is verkrijgbaar bij uw SNAPPER-dealer.

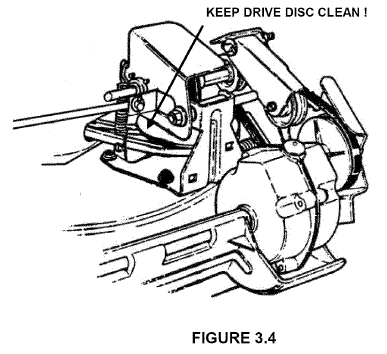

   OPMERKING: Mors geen vet of olie op het oppervlak van de aandrijfschijf. Zie afbeelding 3.4.
3. Plaats de transmissieplug terug.
4. Controleer het vetniveau na elke 25 bedrijfsuren.


Probeer GEEN onderhoud, afstellingen of service uit te voeren met de motor en het mes draaiende. STOP de motor en het mes. Koppel de bougiekabel los en houd deze uit de buurt van de bougie. Motor en onderdelen zijn HEET. Vermijd ernstige brandwonden, geef alle onderdelen voldoende tijd om af te koelen. Draag dikke leren handschoenen bij het hanteren van of werken aan snijmessen. Messen zijn extreem scherp en kunnen ernstig letsel veroorzaken.

Tap de brandstoftank af voordat u de maaier kantelt.
Kantel de machine NIET met de carburateur of bougie naar beneden. Olie uit het carter zal het luchtfilter verzadigen en ervoor zorgen dat de motor moeilijk start of helemaal niet start. Als er verontreiniging optreedt, moet het luchtfilter worden vervangen.

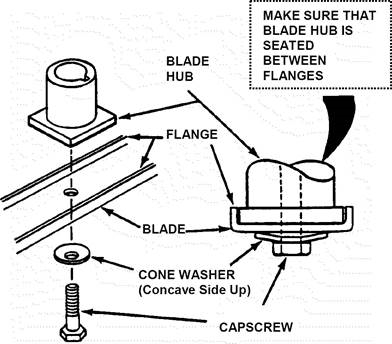

CONTROLEER HET MAAIMES

1. Koppel de bougiekabel los en houd het uiteinde uit de buurt van de bougie.
2. Kantel de maaier op zijn achterwielen om toegang te krijgen tot de bladbout. Kantel de maaier niet met de bougie of carburateur naar beneden. Zie afbeelding 3.5.
3. Controleer het aanhaalmoment van de bladborgbout. Het aanbevolen aanhaalmoment is 54 Nm. Zie afbeelding 3.5.

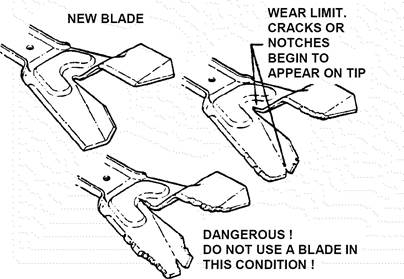

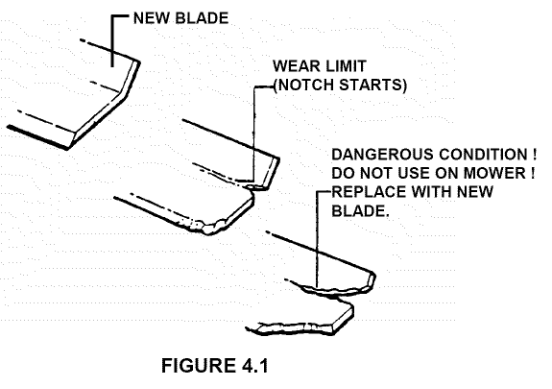

4. Controleer het mes op scherpte, slijtage en beschadiging. Raadpleeg het hoofdstuk "Slijtagegrenzen van het mes".

CONTROLEER DE AANDRIJFRIEM VAN DE MOTOR

1. Controleer de aandrijfriem van de motor visueel op scheuren, rafelen, doorgesneden of blootliggende riemstrengen. Als de riem versleten of beschadigd is, vervangt u de riem voordat u de maaier gebruikt.

CONTROLEER DE POLY-V-RIEM VAN DE TRANSMISSIE

1. Controleer de poly-v-riem visueel op scheuren, rafelen, doorgesneden of blootliggende riemstrengen. Als de riem versleten of beschadigd is, vervangt u de riem voordat u de maaier gebruikt.


ONDERHOUD - JAARLIJKS

Voer al het onderhoud uit zoals beschreven in het hoofdstuk "Onderhoudsschema" van deze handleiding.

Motor
Onderhoud de motor volgens de handleiding van de motorfabrikant.

Luchtfilter
Raadpleeg de handleiding van de motorfabrikant voor onderhoudsinstructies.

Motorolie
Raadpleeg de handleiding van de motorfabrikant voor onderhoudsinstructies.

OPSLAGPROCEDURE

Raadpleeg de handleiding van de motorfabrikant voor aanwijzingen met betrekking tot de voorbereidingen voor de opslag van de motor. Bereid de maaier als volgt voor op opslag "aan het einde van het seizoen":

1. Tap de brandstof uit de brandstoftank en laat de motor draaien totdat alle brandstof uit de carburateur is.
2. Koppel de bougiekabel los en verwijder deze van de bougie voordat er andere voorbereidingen worden getroffen!
3. Plak alle openingen dicht om te voorkomen dat er water in de uitlaat of luchtinlaten spuit tijdens het wassen.
4. Kantel de maaier op zijn achterwielen en reinig de onderkant van het maaidek grondig. Kantel de maaier niet met de bougie of carburateur naar beneden. Schraap eventuele ophoping van gras weg met een plamuurmes en/of staalborstel.
5. Smeer alle blootliggende metalen in met een lichte olielaag om corrosie te voorkomen.
6. Bewaar de maaier in een schuur of andere droge ruimte, beschermd tegen het weer.

REPARATIE & AFSTELLINGEN

Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zorg ervoor dat deze niet in de buurt van de bougie komt. De motor en onderdelen zijn HEET. Vermijd ernstige brandwonden en neem voldoende tijd om alle onderdelen te laten afkoelen. Draag dikke leren handschoenen bij het hanteren van of werken in de buurt van snijmessen. Messen zijn extreem scherp en kunnen ernstig letsel veroorzaken.

VERVANGING VAN HET MAAIMES

SLIJTAGELIMET STANDAARD MES

1. Inspecteer het mes regelmatig op tekenen van overmatige slijtage of schade. Zie Afbeelding 4.1.


SLIJTAGELIMET NINJA MES

1. Inspecteer het mes regelmatig op tekenen van overmatige slijtage of schade. Zie Afbeelding 4.2.

   AFBEELDING 4.2
2. Vervang het mes als het ernstig is afgebroken, gebogen, merkbaar uit balans is of scheuren of inkepingen in een van de punten heeft. Zie Afbeelding 4.1 & 4.1A. Vervang met een nieuw mes.

Gebruik GEEN snijmes dat tekenen van overmatige slijtage of schade vertoont. Raadpleeg het hoofdstuk "VERVANGING VAN HET MAAIMES" voor de juiste procedures voor mesinspectie en service.

MES SLIJPEN

1. Koppel de bougiekabel los en zorg ervoor dat het uiteinde niet in de buurt van de bougie komt.

   Tap de brandstoftank af voordat u de maaier kantelt. Kantel de machine NIET met de carburateur of bougie naar beneden. Olie uit het carter verzadigt het luchtfilter en zorgt ervoor dat de motor moeilijk start of helemaal niet start. Als er vervuiling optreedt, moet het luchtfilter worden vervangen.
2. Kantel de maaier omhoog op de achterwielen. Kantel de maaier niet met de bougie of carburateur naar beneden.
3. Verwijder het mes. Zie Afbeelding 4.3.

   Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zorg ervoor dat deze niet in de buurt van de bougie komt. De motor en onderdelen zijn HEET. Vermijd ernstige brandwonden en neem voldoende tijd om alle onderdelen te laten afkoelen.

   AFBEELDING 4.3
4. Slijp het mes op een slijpsteen in een hoek van 22 tot 28 graden. Slijp het mes NIET verder dan de oorspronkelijke snijkant. Zie Afbeelding 4.4.

5. Controleer of het mes in evenwicht is. Corrigeer indien nodig het evenwicht door het zware uiteinde van het mes te slijpen.
6. Plaats het mes terug. Zie Afbeelding 4.3. Controleer het aanhaalmoment van de borgschroef van het mes. Het aanbevolen aanhaalmoment is 40 ft. lbs.
   OPMERKING: De volgende paragrafen zijn alleen van toepassing op zelfrijdende modellen.

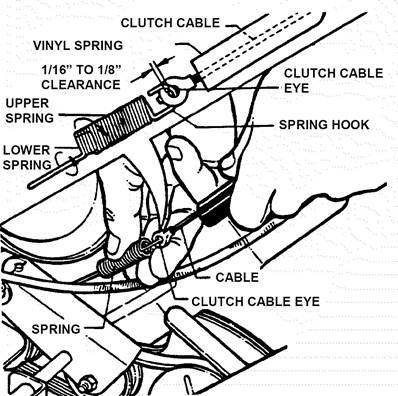

WIEL AANDRIJVING BEDIENING AANPASSING

1. De wielaandrijfbediening is correct afgesteld wanneer er 1/16" tot 1/8" speling is tussen de binnenkant van de veerhaak en de binnenkant van het koppelingsoog met de wielaandrijfbediening losgelaten. Zie Afbeelding 4.5.

   AFBEELDING 4.5
2. Om af te stellen, haakt u de bovenste veer los van het kabeloog en draait u de veer in de richting die nodig is om de veerlengte te verlengen of te verkorten.
3. Haak de bovenste veer opnieuw aan het kabeloog en controleer de speling. Herhaal de procedure indien nodig.
   OPMERKING: De vinyl veerhoes moet te allen tijde over de veer worden gehouden, behalve voor afstellingen.
4. Als de wielaandrijfbediening niet snel terugkeert naar de "OFF" (UIT) positie wanneer deze wordt losgelaten, controleer dan op vastlopen bij de kabelhouders aan de zijkant van de rechterhandgreep. De bovenste clip moet zich 2" onder de bovenste knop bevinden; de onderste clip moet zich 4" boven de onderste knop bevinden. De kabel moet vrij kunnen schuiven met de clips die op deze locaties zijn geïnstalleerd.

Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en zorg ervoor dat deze niet in de buurt van de bougie komt. De motor en onderdelen zijn HEET. Vermijd ernstige brandwonden en neem voldoende tijd om alle onderdelen te laten afkoelen.

ONDERHOUD AAN AANGEDREVEN EN AANDRIJFSCHIJF

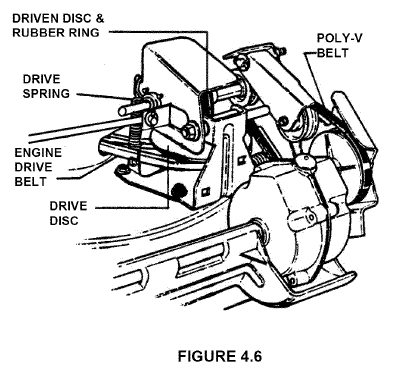

Als de maaier zichzelf niet goed voortbeweegt, zie Afbeelding 4.6. Controleer op de volgende problemen:

1. Vet op de aandrijfschijf waardoor deze slipt.
2. Gebroken of losgekoppelde aandrijfveer.
3. Aangedreven schijf is niet goed afgesteld.
4. Het rubber van de aangedreven schijf is versleten en drijft de aandrijfschijf niet goed aan.
5. Versleten Poly-V-riem of motoraandrijfriem.
   LET OP: Als een van de bovenstaande problemen (1 t/m 5) zich voordoet, voer dan de volgende service uit:

De aandrijfschijf en aangedreven schijf reinigen.
Als olie of vet op de aandrijfschijf of aangedreven schijf slippen veroorzaakt, reinigt u de schijven als volgt:

1. Veeg olie of vet weg met een schone doek.
2. Gebruik een goedgekeurd oplosmiddel voor vet of warm zeepsop om de aandrijfschijf of aangedreven schijf te reinigen.
3. Spoel de onderdelen af met schoon water.
4. Droog de onderdelen met een schone doek.

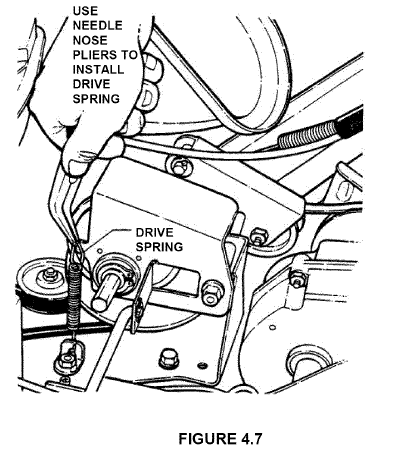

Reparatie/vervanging van de aandrijfveer
Als de aandrijfveer los zit, sluit u deze opnieuw aan zoals weergegeven in Afbeelding 4.7. Als de veer gebroken is, vervangt u deze door een nieuwe veer.

Als het aandrijfsysteem van de machine blijft slippen, raadpleeg dan het hoofdstuk Probleemoplossing.

AANPASSING AANGEDREVEN SCHIJF
Als de aandrijfschijf en de aangedreven schijf schoon zijn en de aandrijving van de maaier nog steeds slipt, stelt u de aangedreven schijf als volgt af:

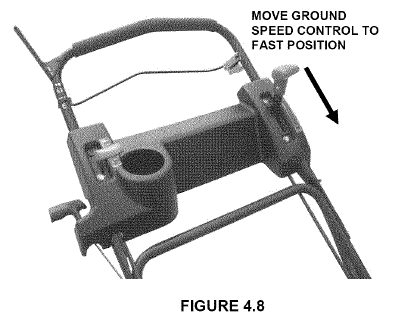

1. Zet de snelheidsregelaar in de stand 'fast' (snel). Zie Afbeelding 4.8.

   Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en borg deze uit de buurt van de bougie. De motor en onderdelen zijn HEET. Voorkom ernstige brandwonden en wacht voldoende lang tot alle onderdelen zijn afgekoeld.

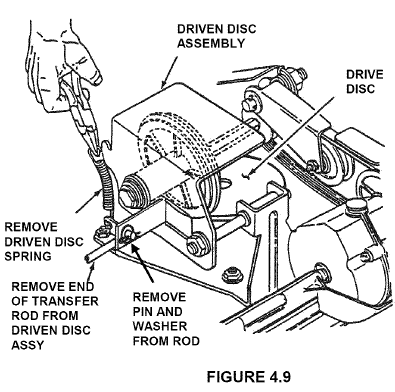

2. Verwijder de veer van de aangedreven schijf van de aangedreven schijf. Verwijder ook de pen en de ring van de overbrengstang en verwijder het uiteinde van de overbrengstang uit het gat in de aangedreven schijf. Zie Afbeelding 4.9.

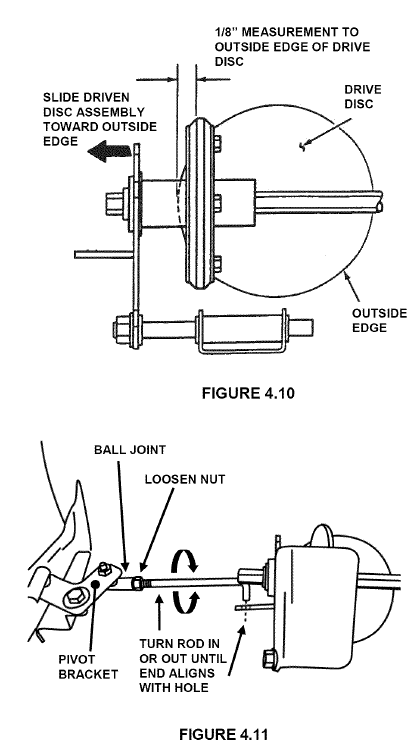

3. Schuif de aangedreven schijf naar 1/8" van de buitenrand van de aandrijfschijf. Zie Afbeelding 4.10.
4. Draai de borgmoer los waarmee de overbrengstang aan het kogelgewricht op de draagbeugel is bevestigd. Zie Afbeelding 4.1 1.
5. Draai de stang in of uit het kogelgewricht totdat het uiteinde van de stang is uitgelijnd met het gat in de aangedreven schijf waaruit de stang is verwijderd. LET OP: Verplaats de draagbeugel niet.
6. Plaats de stang terug zoals verwijderd in stap 2. Zet de rijsnelheidsregelaar in de stand 'slow' (langzaam) en vervolgens terug in de stand 'fast' (snel). Controleer de eerder beschreven meting van 1/8" opnieuw. Pas opnieuw aan indien nodig. Draai de moer vast als u klaar bent.
7. Plaats de veer van de aangedreven schijf terug op de aangedreven schijf.


Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en borg deze uit de buurt van de bougie. De motor en onderdelen zijn HEET. Voorkom ernstige brandwonden en wacht voldoende lang tot alle onderdelen zijn afgekoeld.

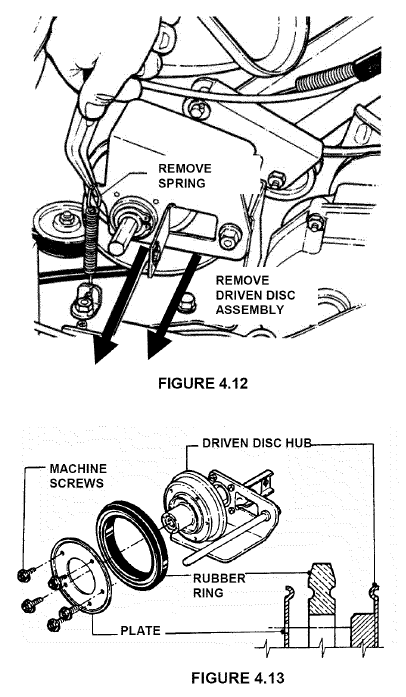

De rubberen ring van de aangedreven schijf vervangen
Als het rubber zwaar beschadigd of versleten is, moet het worden vervangen. Plaats de nieuwe rubberen ring als volgt:

1. Verwijder de pen en de ring van de overbrengstang en verwijder het uiteinde van de overbrengstang uit het gat in de aangedreven schijf. Zie Afbeelding 4.9.
2. Gebruik een punttang om de aandrijfveer los te haken en schuif de aangedreven schijf van de zeskantige as. Zie Afbeelding 4.12.
3. Verwijder de vijf machineschroeven en de plaat waarmee de rubberen ring aan de naaf van de aangedreven schijf is bevestigd.
4. Plaats de nieuwe rubberen ring.
5. Volg bovenstaande procedures in omgekeerde volgorde voor herassemblage en installatie.

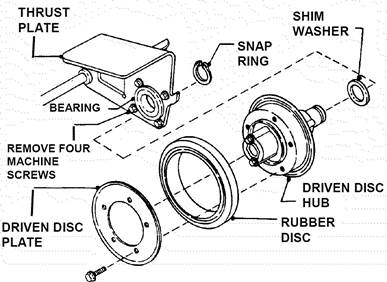

Het lager in de aangedreven schijf vervangen
Als het lager van de aangedreven schijf defect raakt, verwijdert u de aangedreven schijf en vervangt u het lager als volgt:

1. Verwijder de pen en de ring van de overbrengstang en verwijder het uiteinde van de overbrengstang uit het gat in de aangedreven schijf. Zie Afbeelding 4.9.
2. Gebruik een punttang om de aandrijfveer los te haken en schuif de aangedreven schijf van de zeskantige as. Zie Afbeelding 4.12.
3. Verwijder de borgring waarmee de naaf van de aangedreven schijf aan de drukschijf is bevestigd. Zie Afbeelding 4.14.

   AFBEELDING 4.14
4. Schuif de naaf uit het lager.
5. Verwijder de vier schroeven.
6. Verwijder het lager en vervang het door een nieuw lager.
7. Monteer de onderdelen in omgekeerde volgorde.

Probeer GEEN onderhoud, afstellingen of service uit te voeren terwijl de motor en het mes draaien. STOP de motor en het mes. Koppel de bougiekabel los en borg deze uit de buurt van de bougie. De motor en onderdelen zijn HEET. Voorkom ernstige brandwonden en wacht voldoende lang tot alle onderdelen zijn afgekoeld.

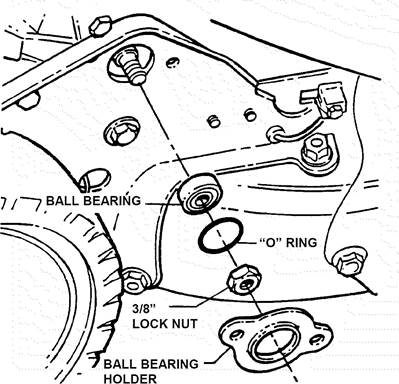

Het lager aan het poelie-einde van de zeskantige as vervangen
Ga als volgt te werk om het lager aan het poelie-einde van de zeskantige as te vervangen:

1. Houd de zeskantige as vast met een verstelbare moersleutel die naast de poelie wordt gehouden.
2. Verwijder de 3/8" zeskantige borgmoer die zich aan de buitenkant van de rechterwielbeugel bevindt. Zie Afbeelding 4.15.
3. Verwijder de houder, O-ring en het lager.
4. Plaats een nieuw lager.
5. Plaats voorzichtig een nieuwe O-ring over de buitenkant van het nieuwe lager.
6. Plaats de lagerhouder en zet deze vast met schroeven.
7. Plaats de 3/8" zeskantige borgmoer.

   AFBEELDING 4.15

RIEMSERVICE

Bij deze grasmaaiers brengt de motorriem het vermogen van de motor over naar de aandrijfschijf. De aandrijfschijf drijft de poly-v-riem aan, die de transmissie inschakelt die de achterwielen aandrijft. Als deze riemen versleten raken, kunnen ze slippen, wat de prestaties van de grasmaaier zou belemmeren. De staat van de motorriem en de poly-v-riem moet na elke 25 uur gebruik van de grasmaaier worden gecontroleerd.

Vervanging van de motoraandrijfriem (stretch-type riemen)

1. Maak de brandstoftank leeg.
2. Let op de riemgeleiding in Afbeelding 4.16. Er is geen spanrol op deze modellen om los te koppelen. Zie Afbeelding 4.16.

   Tap de brandstoftank af voordat u de maaier kantelt. Kantel de machine NIET met de carburateur of bougie naar beneden. Olie uit het carter zal het luchtfilter verzadigen en ervoor zorgen dat de motor moeilijk start of helemaal niet start. Als er vervuiling optreedt, moet het luchtfilter worden vervangen.


3. Verwijder de aangedreven schijf. Raadpleeg de sectie "De rubberen ring van de aangedreven schijf vervangen" voor de procedure voor het verwijderen van de aangedreven schijfeenheid.
4. Tap de brandstoftank af voordat u de maaier kantelt. Kantel de maaier niet met de bougie of carburateur naar beneden. Kantel de maaier omhoog op zijn achterwielen en verwijder het mes en de mesnaaf. Mogelijk is de hulp van een andere persoon nodig om de maaier in de gekantelde positie te houden.
5. Houd het gleufuiteinde van de aandrijfschijfbout vast met een schroevendraaier en verwijder de moer en de interne tandborgring. Zie Afbeelding 4.17.
6. Verwijder de riemafdekking die zich onder het dek bevindt.
7. Til de aandrijfschijf omhoog en verwijder de versleten riem.
8. Lus het ene uiteinde van de nieuwe riem over de motorpoelie en steek het andere uiteinde door de sleuf in het dek. Raadpleeg Afbeelding 4.16.
9. Lus de riem om de poelie aan de onderkant van de aandrijfschijf.
10. Installeer de aandrijfschijf en de bevestigingsmaterialen opnieuw.

    1. De vierkante schouder van de aandrijfschijfbout moet in het vierkante gat van de bus passen.
    2. Het vierkante uiteinde van de bus moet in de beugelsleuf passen.
11. Installeer de riemafdekking opnieuw en draai de bouten stevig vast.
12. Installeer de mesnaaf en het snijmes opnieuw.
    Het aanbevolen aanhaalmoment voor de bout van de meskap is 54 Nm.


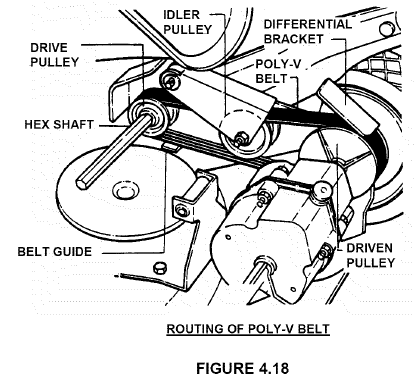

Vervanging van de Poly-V-riem van de transmissie

1. Verwijder de aangedreven schijf. Raadpleeg de sectie "De rubberen ring van de aangedreven schijf vervangen" voor de procedure.
2. Let op de geleiding van de oude riem rond de drie poelies voordat u deze verwijdert. Zie Afbeelding 4.18.
3. Plaats de nieuwe Poly-V-riem over het uiteinde van de zeskantschacht en op de aandrijfpoelie.
4. Werk de riem op de bovenkant van de spanrol.
5. Draai de riem zijwaarts en trek hem omhoog tussen de differentieelbeugel en de aangedreven poelie en vervolgens naar beneden in de poeliegroef. Zorg ervoor dat de Poly-V-riem zich boven de riemgeleider bevindt. Zie Afbeelding 4.18.


PROBLEEMOPLOSSING

ONDERHOUDSSCHEMA

*Ververs de olie elke 25 uur bij gebruik onder zware belasting of hoge temperaturen.
**Vaker reinigen bij stoffige omstandigheden of wanneer er luchtvuil aanwezig is

ONDERHOUD/VERVANGINGSONDERDELEN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Snapper CRP216019KWV, 19 Series Handleiding

Beschikbare talen
