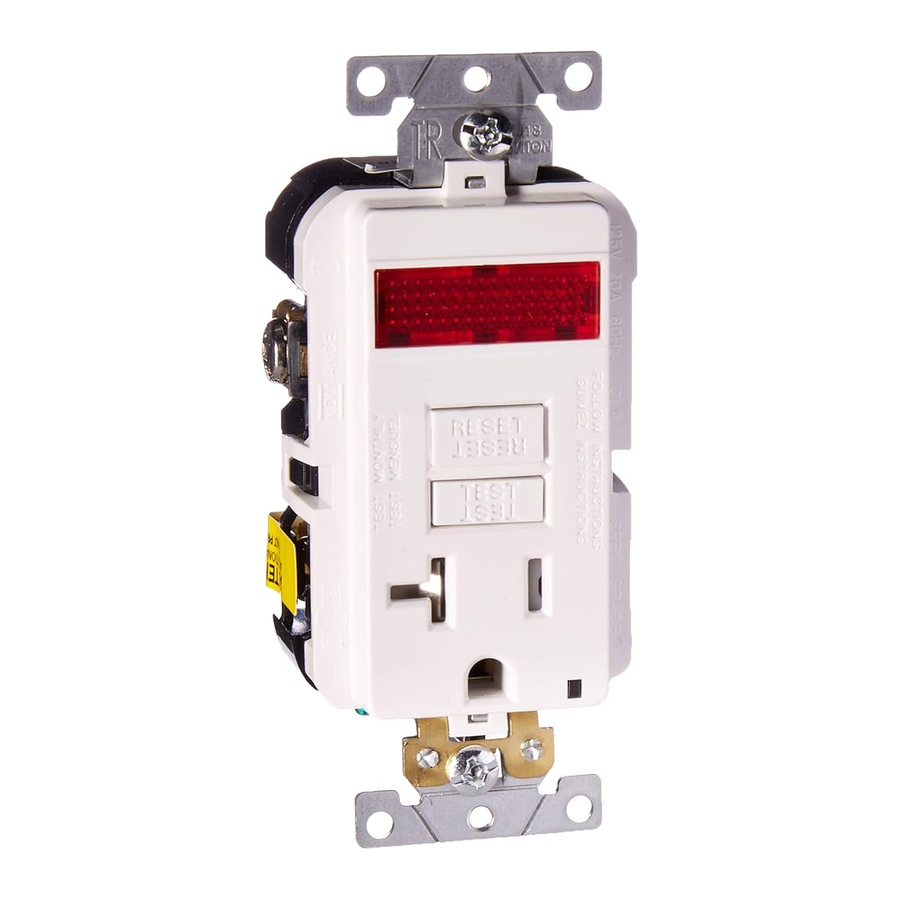

Leviton smartlockpro GFCI-handleiding

Wat is een GFCI?

Een GFCI-stopcontact is anders dan conventionele stopcontacten. In geval van een aardfout, zal een GFCI uitschakelen en snel de stroomtoevoer stoppen om ernstig letsel te voorkomen.

Definitie van een aardfout:
In plaats van zijn normale veilige pad te volgen, gaat elektriciteit door het lichaam van een persoon om de grond te bereiken. Een defect apparaat kan bijvoorbeeld een aardfout veroorzaken.
Een GFCI-stopcontact beschermt NIET tegen overbelasting van het circuit, kortsluiting of schokken. U kunt bijvoorbeeld nog steeds een schok krijgen als u kale draden aanraakt terwijl u op een niet-geleidende ondergrond staat, zoals een houten vloer.

OPMERKING:
GFCI's bevatten een vergrendelingsfunctie die RESET verhindert als:

  • Er geen stroom wordt geleverd aan de GFCI.
  • De GFCI verkeerd is aangesloten als gevolg van het omkeren van de LINE- en LOAD-draden.
  • De GFCI zijn interne test niet kan doorstaan, wat aangeeft dat deze mogelijk geen bescherming kan bieden in geval van een aardfout.

DE GFCI-FUNCTIE

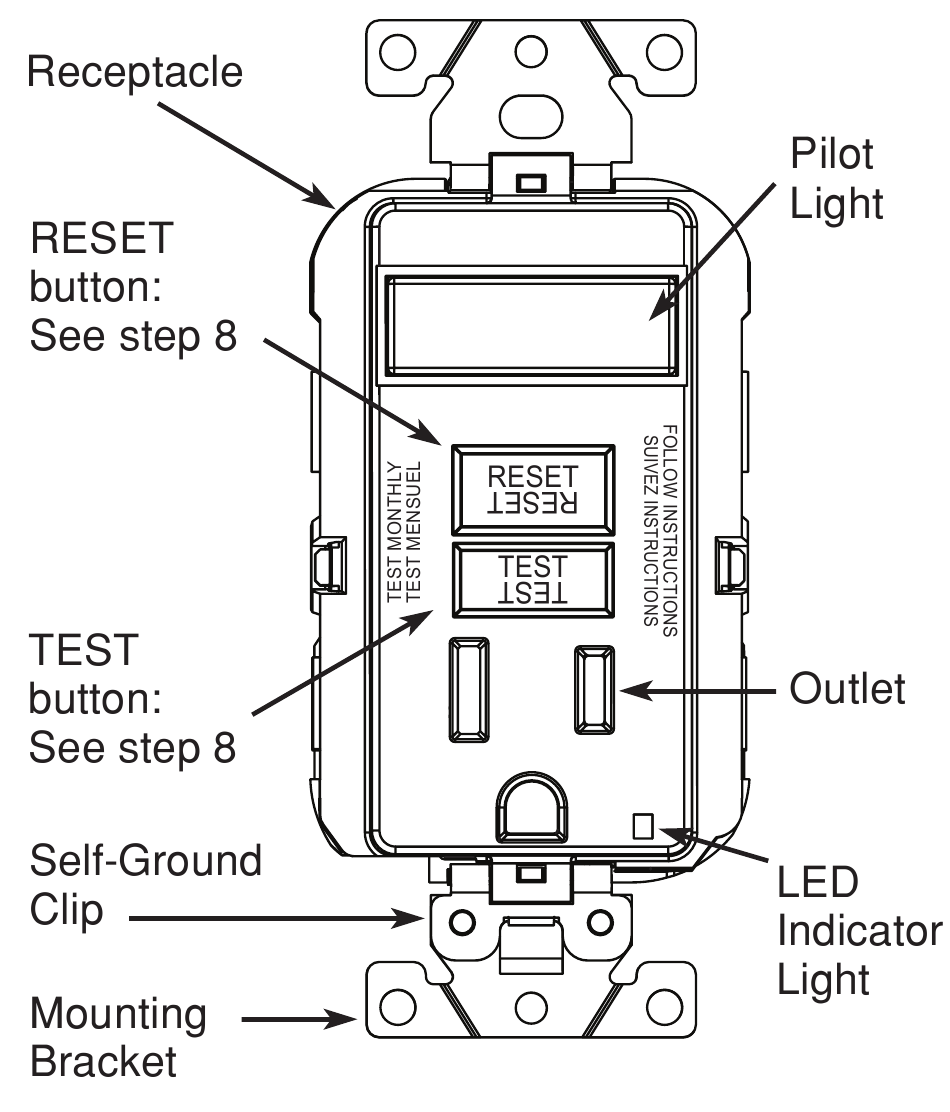

VOORAANZICHT
VOORAANZICHT

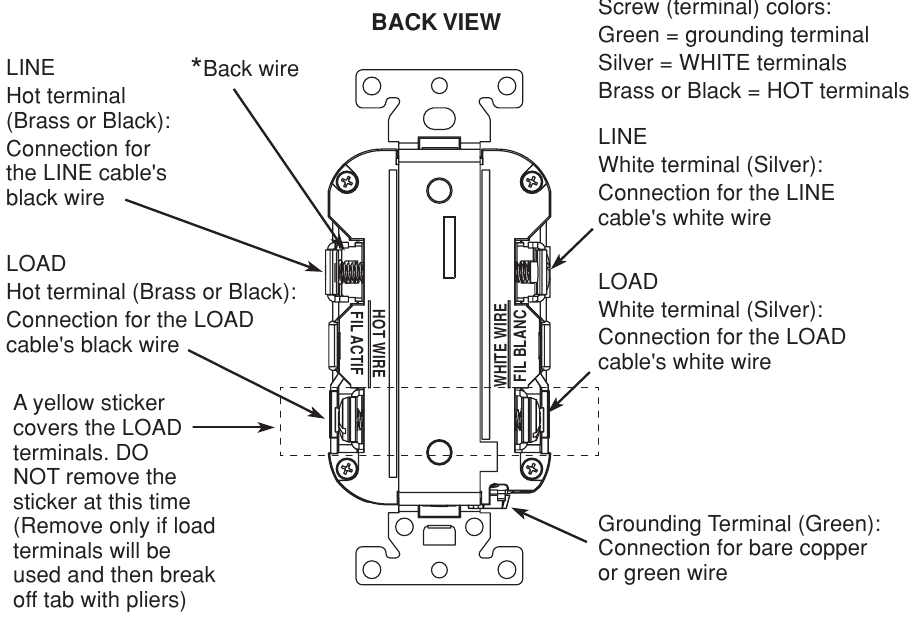

ACHTERAANZICHT
ACHTERAANZICHT
* Back wire LINE-aansluitingen hebben een captive klemfunctie om het inbrengen van draden alleen voor de eerste keer te vergemakkelijken.

Moet u het installeren?

Het installeren van een GFCI-stopcontact kan ingewikkelder zijn dan het installeren van een conventioneel stopcontact.
Zorg ervoor dat u:

  • Basisprincipes en -technieken voor bedrading begrijpt
  • Bedradingsschema's kunt interpreteren
  • Ervaring hebt met circuitbedrading
  • Bereid bent een paar minuten de tijd te nemen om uw werk te testen, om er zeker van te zijn dat u het GFCI-stopcontact correct hebt bedraad

LINE vs. LOAD

Een kabel bestaat uit 2 of 3 draden.

LINE-kabel:
Levert stroom van het servicepaneel (stroomonderbrekerpaneel of zekeringkast) naar de GFCI. Als er maar één kabel de elektriciteitskast binnenkomt, is dit de LINE-kabel. Deze kabel mag alleen worden aangesloten op de LINE-aansluitingen van de GFCI.

LOAD-kabel:
Levert stroom van de GFCI naar een ander stopcontact in het circuit. Deze kabel mag alleen worden aangesloten op de LOAD-aansluitingen van de GFCI. De LOAD-aansluitingen bevinden zich onder de gele sticker. Verwijder de sticker nu NIET.

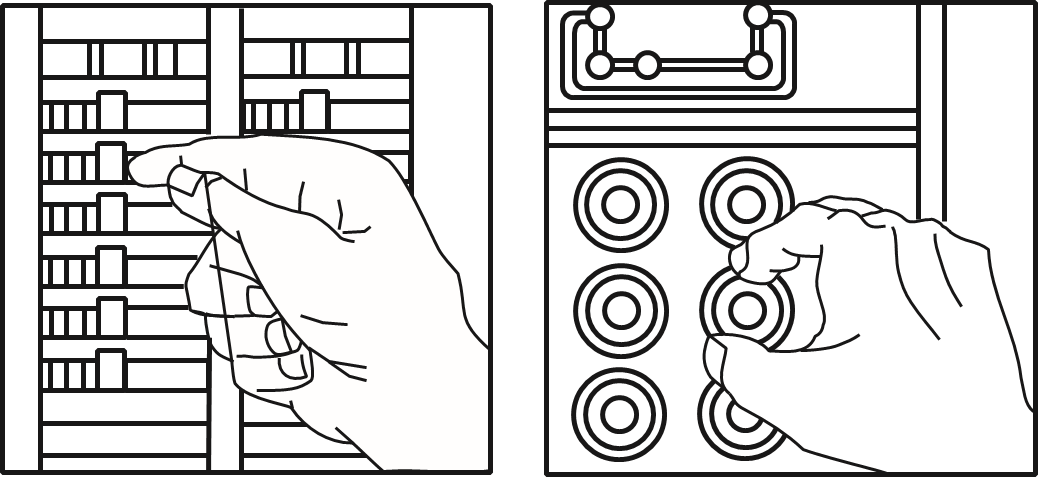

Schakel de stroom UIT

Steek een elektrisch apparaat, zoals een lamp of radio, in het stopcontact waaraan u werkt. Zet de lamp of radio AAN. Ga vervolgens naar het servicepaneel. Zoek de stroomonderbreker of zekering die dat stopcontact beschermt. Plaats de stroomonderbreker in de UIT-stand of verwijder de zekering volledig. De lamp of radio moet UIT gaan.
Schakel de stroom UIT
Steek vervolgens de lamp of radio in het andere stopcontact en zet hem AAN om er zeker van te zijn dat de stroom op beide stopcontacten UIT staat. Als de stroom niet UIT staat, stop dan met het werk en bel een elektricien om de installatie te voltooien.

Identificeer kabels/draden


Installeer het GFCI-stopcontact NIET in een elektriciteitskast die (a) meer dan vier (4) draden (exclusief de aardingsdraden) of (b) kabels met meer dan twee (2) draden (exclusief de aardingsdraad) bevat. Neem contact op met een gekwalificeerde elektricien als (a) of (b) het geval is.
Als u een oud stopcontact vervangt, trekt u het uit de elektriciteitskast zonder de draden los te koppelen.

  • Als u één kabel (2-3 draden) ziet, is dit de LINE-kabel. Het stopcontact bevindt zich waarschijnlijk in positie C (zie diagram rechts). Verwijder het stopcontact en ga naar stap 7A.
  • Als u twee kabels (4-6 draden) ziet, bevindt het stopcontact zich waarschijnlijk in positie A of B (zie diagram rechts). Volg de stappen a-e van de procedure aan de rechterkant.

Procedure: doos met twee (2) kabels (4-6 draden):

  1. Maak de witte draad en de stroomvoerende draden van de ene kabel los van het stopcontact en sluit elke draad afzonderlijk af met een draadconnector. Zorg ervoor dat ze van dezelfde kabel komen.
  2. Installeer het stopcontact opnieuw in de elektriciteitskast, bevestig de afdekplaat en schakel de stroom in op het servicepaneel.
  3. Stel vast of er stroom naar het stopcontact vloeit. Zo ja, dan zijn de afgesloten draden de LOAD-draden. Zo niet, dan zijn de afgesloten draden de LINE-draden.
  4. Schakel de stroom UIT op het servicepaneel, label de LINE- en LOAD-draden en verwijder het stopcontact.
  5. Ga naar stap 7B.

Plaatsing in circuit:
De plaats van de GFCI in het circuit bepaalt of het andere stopcontacten in het circuit beschermt.

Voorbeeldcircuit:
Voorbeeldcircuit
Het plaatsen van de GFCI in positie A biedt ook bescherming aan "load side"-stopcontacten B en C. Het plaatsen van de GFCI in positie C biedt daarentegen geen bescherming aan stopcontacten A of B. Onthoud dat stopcontacten A, B en C zich in verschillende ruimtes kunnen bevinden.

Sluit de draden aan (kies A of B)... pas nadat u de andere kant volledig hebt gelezen

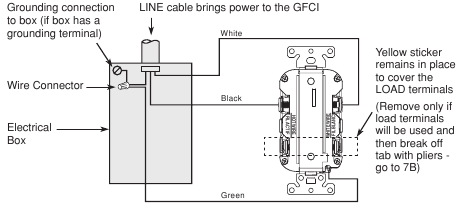

  1. Eén kabel (2 of 3 draden) die de doos binnenkomt
    Eén kabel (2 of 3 draden) die de doos binnenkomt
    Over draadverbindingen:
    Zijdraad:

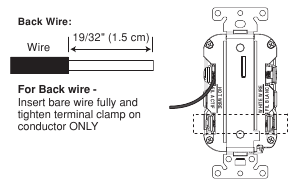

    Achterdraad:

OPMERKING: LINE- en LOAD-bedradingsaansluitingen accepteren #10 - #14 AWG massieve of gevlochten koperdraad.

Sluit de LINE-kabeldraden aan op de LINE-aansluitingen:

  • De witte draad wordt aangesloten op de WITTE aansluiting (zilver)
  • De zwarte draad wordt aangesloten op de HETE aansluiting (messing of zwart)

Sluit de aardingsdraad aan (alleen als er een aardingsdraad is):

  • Voor een doos zonder aardingsaansluiting (diagram niet getoond): Sluit de blanke koperdraad (of GROENE) draad van de LINE-kabel rechtstreeks aan op de aardingsaansluiting op het GFCI-stopcontact.
  • Voor een doos met een aardingsaansluiting (diagram hierboven weergegeven): Sluit een 6-inch blanke koperdraad (of GROENE) 10 - 14 AWG-draad aan op de aardingsaansluiting op de GFCI. Sluit ook een vergelijkbare draad aan op de aardingsaansluiting op de doos. Sluit de uiteinden van deze draden aan op de blanke koperdraad (of GROENE) draad van de LINE-kabel met behulp van een draadconnector. Als deze draden al op hun plaats zitten, controleer dan de verbindingen.

Voltooi de installatie:

  • Vouw de draden in de doos, houd de aardingsdraad uit de buurt van de WITTE en HETE aansluitingen. Schroef het stopcontact vast aan de doos en bevestig de afdekplaat.
  • Ga naar stap 8.

OF

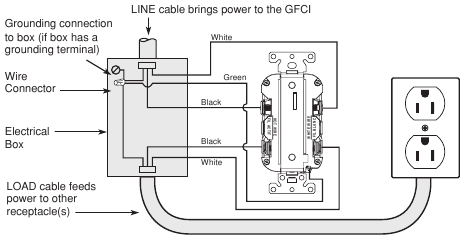

  1. Twee kabels (4 of 6 draden) die de doos binnenkomen
    Twee kabels (4 of 6 draden) die de doos binnenkomen
    Over draadverbindingen:
    Zijdraad:


    Achterdraad:

OPMERKING: LINE- en LOAD-bedradingsaansluitingen accepteren #10 - #14 AWG massieve of gevlochten koperdraad.

Sluit de LINE-kabeldraden aan op de LINE-aansluitingen:

  • De witte draad wordt aangesloten op de WITTE aansluiting (zilver)
  • De zwarte draad wordt aangesloten op de HETE aansluiting (messing of zwart)

Sluit de LOAD-kabeldraden aan op de LOAD-aansluitingen:

  • Verwijder de GELE sticker om de LOAD-aansluitingen te onthullen
  • De witte draad wordt aangesloten op de WITTE aansluiting (zilver)
  • De zwarte draad wordt aangesloten op de HETE aansluiting (messing of zwart)

Sluit de aardingsdraden aan (alleen als er een aardingsdraad is):

  • Sluit een 6-inch blanke koperdraad (of GROENE) 12 of 14 AWG-draad aan op de aardingsaansluiting op de GFCI. Als de doos een aardingsaansluiting heeft, sluit dan ook een vergelijkbare draad aan op de aardingsaansluiting op de doos. Sluit de uiteinden van deze draden aan op de blanke koperdraad (of GROENE) draad van de LINE- of LOAD-kabel met behulp van een draadconnector. Als deze draden al op hun plaats zitten, controleer dan de verbindingen.

Voltooi de installatie:

  • Vouw de draden in de doos, houd de aardingsdraad uit de buurt van de WITTE en HETE aansluitingen. Schroef het stopcontact vast aan de doos en bevestig de afdekplaat.
  • Ga naar stap 8.

Test uw werk

Waarom deze test uitvoeren?

  • Als u de GFCI verkeerd hebt bedraad, kan dit persoonlijk letsel of overlijden als gevolg van een aardfout (elektrische schok) niet voorkomen.
  • Als u per ongeluk de LINE-draden op de LOAD-aansluitingen aansluit, wordt de GFCI niet gereset en levert deze geen stroom aan het GFCI-stopcontact of aan stopcontacten die vanuit de load-aansluitingen van de GFCI worden gevoed.

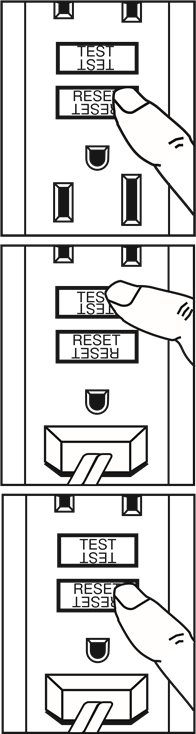

Procedure:

  1. Deze GFCI wordt vanuit de fabriek verzonden in de uitgeschakelde toestand en kan pas worden gereset als deze correct is bedraad en er stroom wordt geleverd aan het apparaat. Steek een lamp of radio in de GFCI (en laat deze aangesloten). Schakel de stroom in op het servicepaneel. Zorg ervoor dat de GFCI nog steeds in de uitgeschakelde toestand verkeert door op de TEST (TEST) knop te drukken. Als het indicatielampje op het GFCI-stopcontact AAN is en de lamp of radio UIT is, gaat u naar de sectie Probleemoplossing omdat de LINE- en LOAD-bedradingsaansluitingen zijn omgedraaid. U kunt de GFCI in deze toestand niet RESETTEN.
  2. Druk de RESET (RESET) knop volledig in. Als de lamp of radio AAN gaat en het indicatielampje AAN gaat, is de GFCI correct geïnstalleerd. Als de GFCI niet kan worden gereset, gaat u naar de sectie Probleemoplossing.
  3. Als u uw GFCI hebt geïnstalleerd met behulp van stap 7B, drukt u op de TEST (TEST) knop en steekt u vervolgens een lamp of radio in de omliggende stopcontacten om te zien welke, naast de GFCI, de stroom verloor toen u op de TEST (TEST) knop drukte. Steek GEEN levensreddende apparaten in een van de stopcontacten die stroom verloren. Plaats een "GFCI PROTECTED OUTLET"-sticker op elk stopcontact dat stroom verloor en druk vervolgens op de RESET (RESET) knop om de GFCI te resetten.
  4. Druk elke maand op de TEST (TEST) knop (en vervolgens op de RESET (RESET) knop) om een goede werking te garanderen. Als het indicatielampje niet uitgaat en weer aangaat of als de GFCI niet kan worden gereset, moet deze worden vervangen.

PROBLEEMOPLOSSING

Schakel de stroom UIT en controleer de draadverbindingen aan de hand van het juiste bedradingsschema in stap 7A of 7B. Zorg ervoor dat er geen losse draden of losse verbindingen zijn. Start de test vanaf het begin van stap 8 als u aansluitingen op de GFCI opnieuw hebt bedraad.

Algemene informatie

Cat. No. Beschrijving Kenmerken
X7591-PL 15A-125V AC, 60 Hz
Tamper Resistant SmartlockPro Slim GFCI w/Pilot Light
LED-controlelampje gaat AAN wanneer GFCI is GERESET.
OPMERKING: Het uitschakelen van de GFCI schakelt het LED-controlelampje UIT. Stroom naar de GFCI en alle downstream stopcontacten die worden gevoed vanaf de load-aansluitingen van de GFCI zijn pas beschikbaar als de GFCI is GERESET.
X7891-PL 20A-125V AC, 60 Hz
Tamper Resistant SmartlockPro Slim GFCI w/Pilot Light
Alle apparaten met een doorvoer van 20A

  • Om ernstige schokken of elektrocutie te voorkomen, schakelt u altijd de stroom UIT op het servicepaneel voordat u met bedrading gaat werken.
  • Gebruik deze GFCI met koper- of koperbeklede draad. Gebruik het niet met aluminiumdraad.
  • Installeer dit GFCI-stopcontact niet op een circuit dat levensondersteunende apparatuur van stroom voorziet, omdat als de GFCI uitschakelt, de apparatuur wordt uitgeschakeld.
  • Bescherm voor installatie op natte locaties het GFCI-stopcontact met een weerbestendige afdekking die zowel het stopcontact als eventuele stekkers droog houdt.
  • Moet worden geïnstalleerd in overeenstemming met de nationale en lokale elektrische voorschriften.
