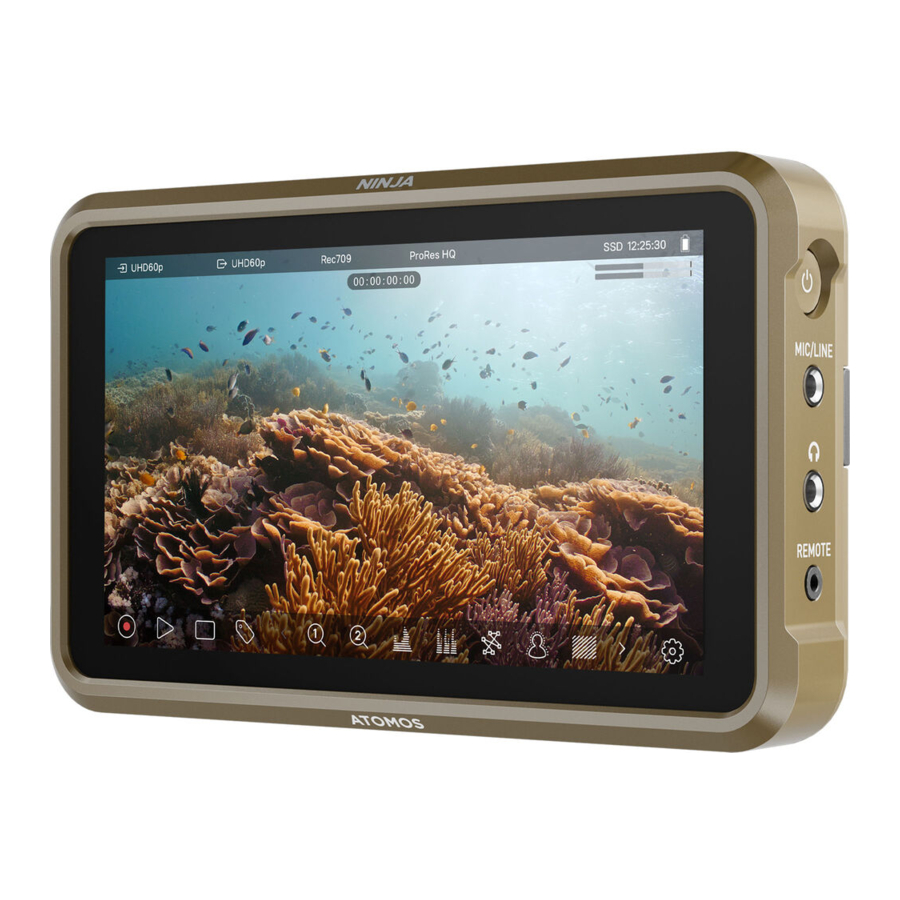

Atomos NINJA Handleiding
Inleiding
Ervaar ongeëvenaarde flexibiliteit dankzij de uitbreidingspoort, de ingebouwde HDMI 2.0 I/O en de uitgebreide opnamemogelijkheden in verschillende industriestandaard codecs. Het scherm van 1000 Nit dat in daglicht kan worden bekeken, stelt u in staat om uw opnamen met vertrouwen te volgen en tegelijkertijd de opnieuw ontworpen Atomos 11-interface in al zijn glorie te laten zien. Door Ninja te combineren met het optionele Atomos Connect-accessoire krijgt u toegang tot een reeks geavanceerde cloudgebaseerde workflows, terwijl AtomX CAST het verandert in een compacte 4-input HDMI-switcher. Neem de tijd om deze Snelstartgids door te lezen en uw product te registreren voor gratis updates.
Wat zit er in de doos
1 x Ninja
1 x Batterij-eliminator
1 x USB-C PD naar DC-adapterkabel
1 x Master Caddy III
1 x Snelstartgids
U heeft ook nodig (apart verkrijgbaar)
- HDMI-kabel
Atomos heeft een reeks HDMI-kabels met gegoten connectoren en spiraalkabels in verschillende lengtes en aansluitingen (apart verkrijgbaar).
Aansluiten en inschakelen
Batterij
De Ninja heeft een enkele batterijsleuf. Om een compatibele batterij aan te sluiten, plaatst u de batterij voor de bevestigingsnok, lijnt u deze uit met de connectoren en schuift u de batterij in de vergrendelde positie.
We raden aan om batterijen uit de Atomos NP-F-serie te gebruiken.
Om de meegeleverde batterij-eliminator aan te sluiten, volgt u dezelfde procedure en vergrendelt u deze in de juiste positie. Zodra de batterij-eliminator op zijn plaats zit, sluit u de meegeleverde USB-C PD naar DC-adapterkabel erop aan via de DC-barrelconnector en steekt u de USB-C-connector in een compatibele USB PD-voedingsadapter of powerbank (uitgang: minimaal 30 W).
Als alternatief kan de Ninja ook worden gevoed door een compatibele D-Tap-voedingsbron met behulp van de optionele D-Tap-batterijkabel (ATOMDTPCB1).
Als u op het batterijpictogram in de rechterbovenhoek van uw scherm tikt, kunt u nauwkeurig de resterende batterijduur zien. Raadpleeg de gebruikershandleiding voor meer informatie.
Uitbreidingspoort
De Ninja heeft een ingebouwde uitbreidingspoort die extra functionaliteit biedt in combinatie met de optionele Atomos Connect, AtomX CAST, AtomX SDI en AtomX SYNC accessoires.
Hardwarefuncties
- Aan/uit en schermvergrendeling
Om de Ninja in te schakelen, drukt u op de aan/uit-knop aan de zijkant van het apparaat. Om uit te schakelen, houdt u de knop minstens 4 seconden ingedrukt (tot het apparaat uitschakelt). - Afstandsbediening/LANC en kalibratie
Het Ninja-scherm kan worden gekalibreerd met behulp van de X-Rite i1DisplayPro. Om verbinding te maken, heeft u een USB-naar-seriële kabel nodig (ATOMCAB004). De afstandsbedieningspoort kan ook worden gebruikt voor camerabediening op afstand van Z Cam E2-camera's via de optionele USB-C-naar-seriële kabel (ATOMCAB018). - HDMI In/Out
De HDMI-ingangsaansluiting die wordt gebruikt om op te nemen op de Ninja, ondersteunt video tot 4Kp60 en RAW-ingangen tot 6Kp30. De HDMI-uitgangsaansluiting biedt een live loop-out of play-out in de afspeelmodus tot 4Kp60 video. - Knop voor batterijontgrendeling
Druk op de batterij en schuif deze van het apparaat af om deze te verwijderen. - Tally-lampje
Het rode Tally-lampje aan de achterkant van het apparaat geeft een actieve opname aan. Het Tally-lampje kan worden uitgeschakeld in de menu-opties. - Schijfsleuf
Compatibel met Master Caddy II & III-media en AtomX SSDmini. - Schroefbevestigingen + vergrendelingspingaten (Arri)
3/8" schroefgat met 1/4" adapter. Boven- en onderkant. - Uitbreidingspoort
Biedt extra functionaliteit in combinatie met de optionele Atomos Connect, AtomX CAST, AtomX SDI en AtomX SYNC accessoires.

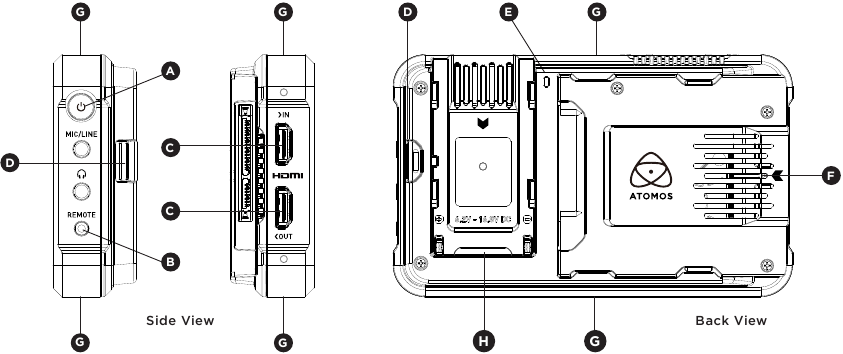

Onderdelen en knoppen Overzicht
- Aan/uit en schermvergrendeling
- Remote
- HDMI In/Out
- Batterijontgrendeling A
- Tally-lampje
- Schijfsleuf
- 3/8" Schroefgat + 1/4" Adapter
- Uitbreidingspoort
Meldingen
USA WAARSCHUWING: Dit product bevat de chemische stof lood (Pb) waarvan bekend is dat deze kanker veroorzaakt in de staat Californië. Ga voor meer informatie naar p65warnings.ca.gov
Ondersteuning
Als u problemen ondervindt bij het gebruik van Ninja of een onbeantwoorde vraag heeft, aarzel dan niet om contact op te nemen.
Atomos.com/support
Veiligheidsinstructies
De Ninja is ontworpen volgens een hoge standaard, maar er zijn een paar dingen waar u zich bewust van moet zijn die de levensduur van het apparaat en uw eigen veiligheid zullen verlengen.
De Ninja veilig gebruiken
Hoewel de Ninja erg licht is in vergelijking met alle apparaten die hij vervangt, is het nog steeds een solide object dat letsel kan veroorzaken bij verkeerd gebruik.
- Zorg er altijd voor dat de Ninja stevig is bevestigd en niet op iemand in de buurt kan vallen. Dit is vooral belangrijk als er kinderen aanwezig zijn die in de verleiding kunnen komen om aan kabels te trekken.
- Zorg er altijd voor dat kabels die naar de Ninja lopen duidelijk zichtbaar zijn en geen struikelgevaar vormen.
- Niet op oneffen of onstabiele oppervlakken plaatsen.
- Steek niets anders dan een Ninja Master Caddy II/III of AtomX SSDmini in de drive-sleuf aan de achterkant van de Ninja.
- Raak het Ninja-scherm niet aan met scherpe, metalen of schurende voorwerpen.
- Stel het niet bloot aan sterke elektrische of magnetische velden.
- Stel het niet bloot aan vloeistoffen, regen of vocht.
- Gooi de Ninja niet weg bij het huisvuil en verbrand hem niet, volg altijd de plaatselijke voorschriften voor een veilige verwijdering.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Atomos NINJA Handleiding
