CEL-FI GO X handleiding

VOORDAT JE BEGINT

1. SMS GO X naar (949) 449-2290
   We reageren met een link naar de Cel-Fi Wave app voor iOS en Android, en verbinden je met een toegewijde signaalspecialist die kan helpen als je problemen hebt.
2. Lees deze handleiding
   We weten het, handleidingen lezen is niet leuk. Maar we beloven dat het de moeite waard is.
   We hebben honderden klanten geholpen bij het installeren van de Cel-Fi GO X en het verbeteren van hun signaal. We hebben alles wat we hebben geleerd in deze handleiding verzameld. Lees hem door voordat je begint!

Over RepeaterStore
De GO X wordt vervaardigd door Cel-Fi, maar ondersteund door RepeaterStore en ons team van signaalspecialisten. We hebben meer dan 20.000 klanten geholpen hun signaal te verbeteren sinds ons bedrijf in 2007 werd opgericht. We hebben duizenden apparaten geïnstalleerd en geconfigureerd in gebouwen in het hele land, en we zijn hier om te helpen. Als je problemen hebt, aarzel dan niet om contact op te nemen.

26081 Merit Circle, Suite 118 Laguna Hills, CA 92653
+1 (949) 449-2290
www.repeaterstore.com
gox@repeaterstore.com

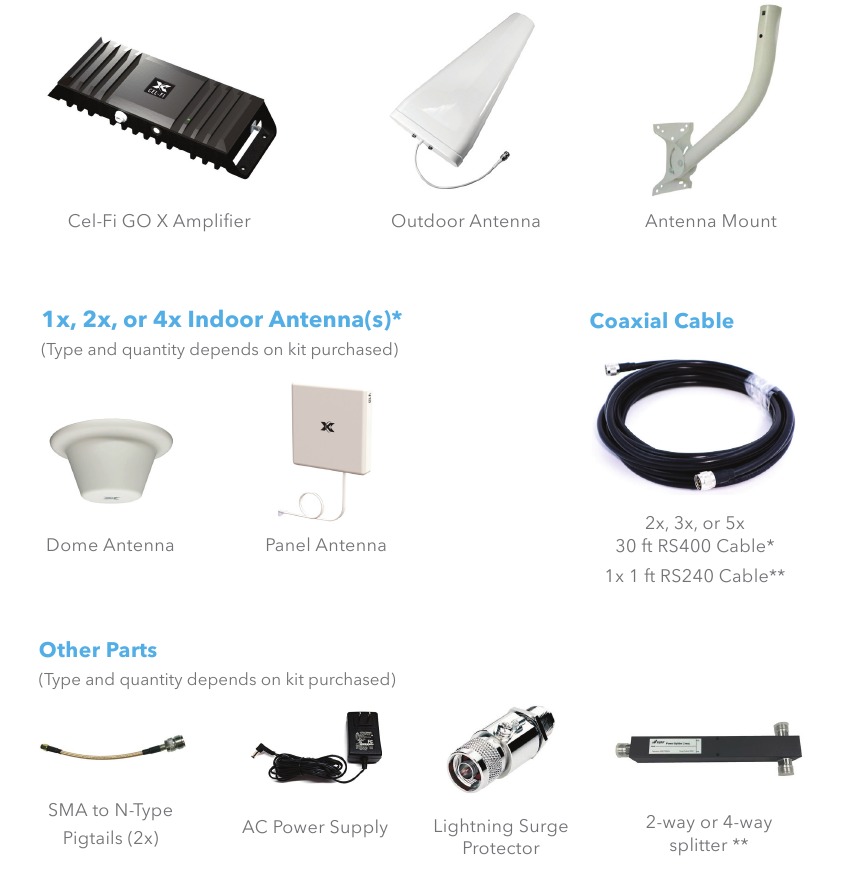

Wat zit er in de doos

* De hoeveelheid is afhankelijk van of je een kit hebt gekocht met 1, 2 of 4 antennes.
** De kit met één antenne bevat geen splitter of een jumper van 30 cm

Installatiehandleidingen, wie heeft ze nodig?

Boosters kunnen kieskeurig zijn. En de Cel-Fi GO X is geen uitzondering. Het kost wat moeite om je GO X-unit correct in te stellen.
Maar er is een reden dat de meeste mensen bereid zijn de tijd te nemen om een installatie uit te voeren, zelfs als het 4 tot 5 uur duurt. De GO X is het enige apparaat op de markt dat een toonaangevende versterking van 100 dB biedt. Zodra je hem hebt ingesteld en correct hebt laten werken, zou je direct een significant betere signaalsterkte moeten zien.
We hebben deze handleiding geschreven op basis van onze eigen ervaringen en die van tientallen klanten die we hebben geholpen. We beloven dat je blij zult zijn als je deze handleiding grondig doorleest voordat je begint. Het zal je helpen tijd te besparen, de meest voorkomende valkuilen te vermijden en ervoor te zorgen dat je systeem zo goed mogelijk werkt. Als je vastloopt, sms of bel ons dan op (949) 449-2290.

Compatibiliteit
Eerst een korte herinnering. De Cel-Fi Go X is compatibel met:
AT&T 3G- en LTE-signaal
T-Mobile 3G- en LTE-signaal
Verizon LTE-signaal
Verizon 2G/3G-signaal
Het ontbreken van Verizon 2G/3G-compatibiliteit is niet zo'n groot probleem. Dit is waarom: zolang je LTE-signaal in je gebied beschikbaar hebt om te versterken, zou het goed moeten komen.
De meeste telefoons die na 2014 zijn uitgebracht, ondersteunen "HD Voice" – ook bekend als "Voice over LTE" (VoLTE). VoLTE is meestal standaard ingeschakeld. Alle iPhones die sinds 2014 zijn uitgebracht, inclusief de iPhone 6, ondersteunen bijvoorbeeld VoLTE. Als je je er zorgen over maakt, bel ons dan even.

Vastgelopen?
We zijn er om te helpen. Of gewoon om te praten over hoe sterk of zwak je mobiele signaal is. We komen 's ochtends ons bed uit om over dit soort dingen te praten – we maken geen grapje.
Sms of bel ons op (949) 449-2290, 7.00-17.00 uur PT of bezoek RepeaterStore.com/help

Isolatie

Het begrijpen van "isolatie" is cruciaal voor het correct installeren van je GO X.
Isolatie is een maat voor de scheiding tussen de binnen- en buitenantennes.
De Cel-Fi GO X verlaagt of verhoogt automatisch de versterking (amplificatie) om "oscillatie" te voorkomen. Oscillatie is een type feedback dat optreedt als de versterking van de versterker hoger is dan de isolatie.
Hoe meer isolatie je hebt tussen de donor- en serverantenne, hoe meer de GO X je signaal kan versterken, en hoe beter je signaal in het gebouw zal zijn.

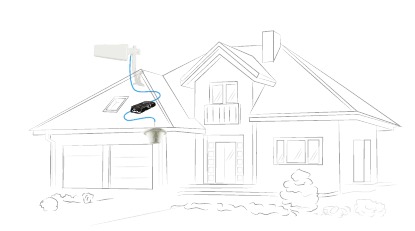

Voorbeeld van slechte isolatie

Niet genoeg verticale scheiding tussen de buiten- en binnenantenne.
Niet genoeg horizontale scheiding tussen de buiten- en binnenantenne.
Niet genoeg bouwmaterialen tussen de binnen- en buitenantenne

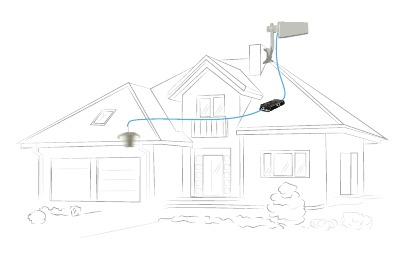

Voorbeeld van goede isolatie

Goede verticale scheiding.
Buitenantenne wijst weg van de binnenantenne.
Meerdere lagen bouwmaterialen tussen de antennes.

De isolatie wordt verhoogd wanneer:

1. Je de horizontale of verticale afstand vergroot tussen de binnen- en buitenantennes.
2. Je de antennes zo positioneert dat er meer bouwmaterialen tussen zitten.
3. Je de binnen- en buitenantennes van elkaar af richt.

Voor de beste prestaties raden we minstens 15 meter afstand aan tussen de binnen- en buitenantennes, of minstens 9 meter en twee lagen bouwmaterialen.
Houd er rekening mee dat dit slechts richtlijnen zijn. Vaak moet je compromissen sluiten op het gebied van isolatie om de beste signaalkwaliteit te krijgen of om het hele gebouw te dekken met signaal van de binnenantennes.
Zodra je GO X is geïnstalleerd en operationeel is, kun je de isolatie controleren door te kijken naar de "Echo Gain"-waarden op het tabblad Advanced (Geavanceerd) van de Wave-app. Zie het gedeelte "Tabblad Advanced (Geavanceerd)" aan het einde van dit document voor meer informatie.
Als je problemen hebt, neem dan contact met ons op, we helpen je graag bij het optimaliseren van de installatie om ervoor te zorgen dat je de absoluut beste resultaten krijgt.

Installatielocatie versterker

Als je een zeer zwak buitensignaal hebt (1 streepje, of minder dan -105 dBm RSRP-signaal - zie de volgende pagina over het uitvoeren van metingen), kun je de GO X het beste zo dicht mogelijk bij de donorantenne installeren en de kabel knippen en krimpen om de kabellengte te verkorten. Uiteraard moet je ervoor zorgen dat de donorantenne buiten staat en de GO X binnen.
Dit is waarom: Als je signaal zwak is om mee te beginnen, zal het nog zwakker worden (verzwakken) naarmate het door een langere kabellengte gaat. Het signaal is mogelijk onbruikbaar tegen de tijd dat het bij de GO X aankomt. Als het buitensignaal sterk is, maakt de locatie van de GO X niet uit.
Een kortere kabel betekent dat het signaal sterk genoeg is voor de GO X om het te herkennen en te versterken.

Binnentype antenne en plaatsing

Bij het bepalen van de plaatsing van je binnenantennes, moet je rekening houden met het type antennes in je kit.

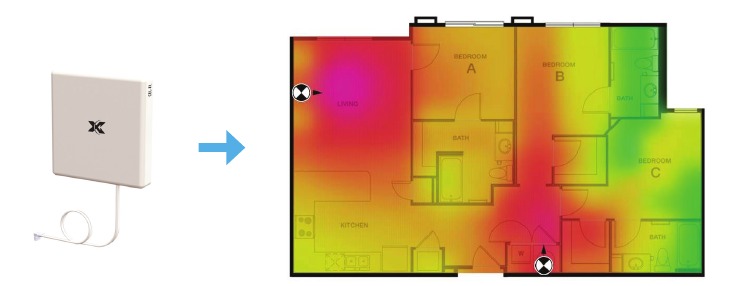

Paneelantennes
Een paneelantenne heeft een smallere "spray" (technisch een "bundelbreedte" genoemd). Dit betekent dat het signaal in één richting stuurt, en niet in een cirkel, zoals een koepelantenne. Paneelantennes moeten worden geïnstalleerd in de buurt van de omtrek van het dekkingsgebied voor het beste resultaat. Je kunt bijvoorbeeld een paneel aan het einde van de hal of aan het ene uiteinde van je huis gebruiken.

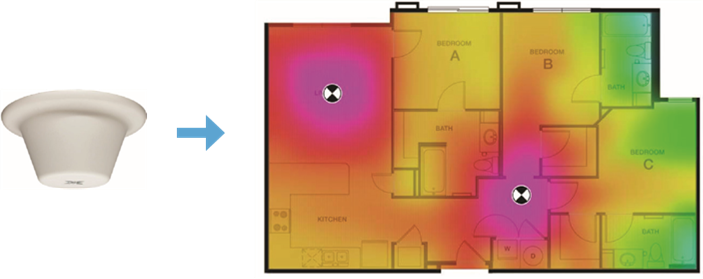

Koepelantennes
Koepelantennes moeten centraal worden geïnstalleerd ten opzichte van het gebied dat je wilt dekken. Een deel (maar minder) van het signaal zal ook naar boven uitstralen om de verdieping erboven te dekken.

Locatie en richten van de buitenantenne

Het vinden van de best mogelijke locatie voor de buitenantenne is cruciaal. Je moet rekening houden met twee dingen:

1. Isolatie van de binnenantennes
2. Signaalkwaliteit

Signaalkwaliteit is erg belangrijk: hoe beter het signaal op de locatie van de buitenantenne, hoe beter het signaal dat de versterker moet versterken.

Hoe de signaalkwaliteit te meten
Voor sommige gebouwen bevindt de locatie met het beste signaal zich mogelijk bovenop het dak. In andere gevallen is de beste locatie de zijkant van het gebouw. De beste manier om erachter te komen, is door te testen.
Er zijn twee manieren om de signaalkwaliteit te meten:

1. Je kunt gewoon kijken naar het aantal streepjes op een telefoon die is verbonden met de provider die je aan het versterken bent. Dit is een grove maatstaf, maar als je 3 of meer streepjes signaal hebt, zou het goed moeten komen.
2. Je kunt de Field Test Mode (Veldtestmodus) gebruiken op Apple iOS-apparaten of LTE Discovery op Android-telefoons om SINR te meten, een maatstaf voor de signaalkwaliteit. Je kunt hier meer over lezen: RepeaterStore.com/fieldtest

Opmerking: je kunt de SINR ook meten met behulp van het tabblad "Advanced (Geavanceerd)" van de Cel-Fi Wave-applicatie, dat aan het einde van dit document wordt uitgelegd.

Om de beste locatie voor de buitenantenne te vinden: loop rond de omtrek van je gebouw met je telefoon, en als je kunt, ga dan het dak op. Je zoekt een locatie met een goede SINR (idealiter boven 5 dB) en een goede isolatie van de locaties van de binnenantenne.

Fijnafstemming en richten:
In het gedeelte "Positionering van de buitenantenne" aan het einde van deze handleiding leggen we de "Antenna Position Test (Antennepositietest)" van de Wave-applicatie uit.
De Antenna Position Test (Antennepositietest) kan je helpen bij het testen en vergelijken van meerdere locaties voor de buitenantenne, en zal je helpen de antenne te richten op de bron van het beste signaal.

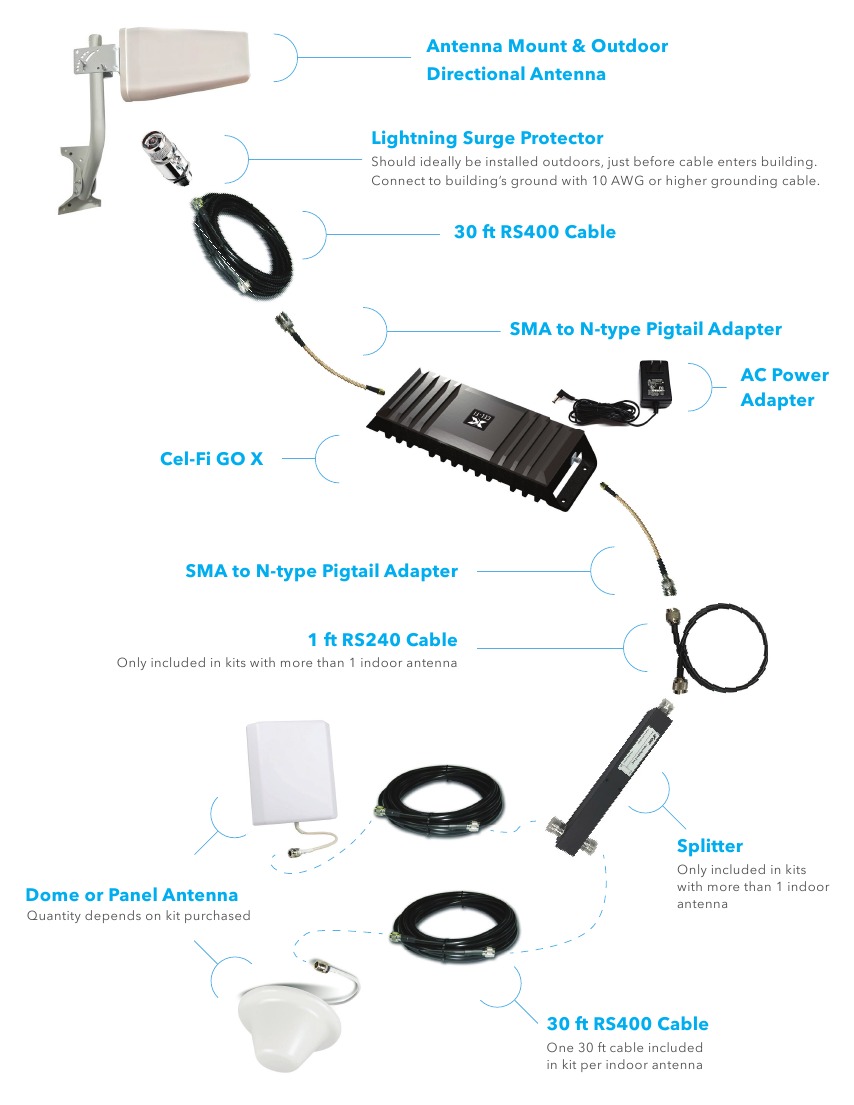

Uw kit samenstellen

Voordat u begint
Het is cruciaal dat u minstens 1 streepje bruikbaar signaal heeft buiten of op het dak van het gebouw waarin u de GO X installeert. Als u geen 1 streepje heeft, of als u het niet zeker weet, neem dan contact met ons op.

Wat bedoelen we met bruikbaar?
Nou, u moet in staat zijn om te bellen, gegevens te gebruiken, enz. Celboosters brengen signaal van buiten naar binnen. Als het signaal buiten uw gebouw op de "donor"-locatie niet bruikbaar is, zal de GO X niet helpen.
Als u geen 1 streepje bruikbaar signaal heeft, spijt het ons, maar het heeft niet veel zin om door te gaan. Neem contact met ons op om een retourzending te regelen. We nemen uw Cel-Fi GO X graag terug en bezorgen u een andere booster.

De onderdelen klaarmaken

1. Sluit de twee SMA-pigtailkabeladapters aan op de Cel-Fi GO X-versterker.
2. Let op de twee pictogrammen bij de twee SMA-connectoren van de Cel-Fi-unit:
   Deze poort moet worden aangesloten op de binnenantenne(s).
   Deze poort moet worden aangesloten op de buiten-"donor"-antenne.
3. Sluit de RS400-kabels aan op de SMA-pigtailadapters en draai de connectoren handvast aan.
4. Sluit de splitters (indien aanwezig) en de binnenantenne (paneel of dome) aan op de binnenzijde van de Cel-Fi Go X en draai de connector(en) handvast aan.
5. Sluit de directionele buitenantenne aan op de RS400-kabel (zorg ervoor dat u de buiten-"donor"-antenne aansluit op de kant van de versterker met een klein pictogram van een zendmast).
6. Sluit de Cel-Fi Go X-voeding aan.

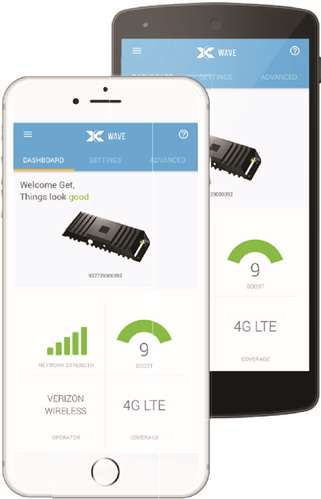

Cel-Fi Wave-app en koppelen

1. Download de "Cel-Fi Wave"-app door "GO X" te sms'en naar (949) 449-2290. Idealiter heeft u een internetverbinding nodig bij het instellen van de GO X, hoewel deze ook offline werkt.
2. Open de app terwijl u uw telefoon binnen 1,2 meter van de GO X houdt om het koppelen te starten. Dit kan enkele minuten duren, de app zegt "zoeken", "gegevens synchroniseren" en ten slotte "gegevens verzamelen".
3. Registreer uw apparaat als u daarom wordt gevraagd.
4. Controleer of uw provider linksonder in het "Dashboard"-scherm wordt weergegeven.
   Zo niet, ga dan naar "Settings" (Instellingen) en vervolgens naar "Operator" (Provider) om dit te wijzigen. Het wijzigen van providers duurt enkele minuten - schakel uw booster niet uit en verwijder uw telefoon niet tijdens het proces.
   (Opmerking: de provider die de versterker momenteel versterkt, wordt niet weergegeven in de vervolgkeuzelijst "Operator" (Provider). Als uw GO X bijvoorbeeld Verizon versterkt, worden AT&T en T-Mobile als opties weergegeven).
5. Update de software voor de GO X als de app u daarom vraagt (dit kan 10 tot 20 minuten duren en vereist een dataverbinding).

Problemen met het koppelen van de Wave-app oplossen:

• Opmerking: slechts één apparaat (uw telefoon of tablet) kan tegelijkertijd verbinding maken met de Cel-Fi GO X.
• Als de Wave-app geen verbinding kan maken met uw apparaat, probeer dan eerst de applicatie geforceerd te sluiten.
• In Android doet u dit door naar de instellingen van uw telefoon te gaan, de optie "Apps" te kiezen, de Wave-app te zoeken en vervolgens de optie "Force Stop" (Geforceerd stoppen) te kiezen.
• Voor iOS kunt u hier lezen hoe u apps geforceerd kunt sluiten: RepeaterStore.com/fcios
• Als het geforceerd sluiten van de app niet helpt, start u uw telefoon opnieuw op en schakelt u de stroom van de unit uit door de stekker uit het stopcontact te halen.

Begrijp hoe de Go X werkt

De GO X "zoekt" naar signaal
In tegenstelling tot andere boosters, versterkt de GO X niet het hele frequentiespectrum. In plaats daarvan zoekt hij naar het beste signaal dat beschikbaar is van de provider en versterkt dit vervolgens.
Op elk gegeven moment kan de GO X maximaal twee frequenties versterken die door uw provider worden verzonden.
In de Wave mobiele app kunt u op het tabblad "Advanced" (Geavanceerd) bekijken hoe deze de frequenties op verschillende banden scant om het beste signaal te vinden om te versterken.
Elke keer dat u de GO X opnieuw opstart of de kabel van de buitenantenne loskoppelt, zal het scannen opnieuw starten om het beste signaal te vinden.
Steeds wanneer u de kabel loskoppelt van de buitenantenne, schakelt u de GO X uit door de stekker uit het stopcontact te halen. De GO X begint te scannen zodra u de kabel van de buitenantenne loskoppelt. Om ervoor te zorgen dat alle frequenties worden gescand, start u de unit opnieuw op nadat u de kabel opnieuw hebt aangesloten.

Activiteitslampjes
Een klein lampje op de GO X knippert om de huidige status aan te geven.

	Continu groen: De GO X heeft de beste band gevonden en versterkt deze.
	Knipperend groen: De GO X scant naar netwerken om te versterken.
	Knipperend rood: De unit bevindt zich in een fouttoestand. Raadpleeg de app voor meer informatie.
	Continu rood: Als het statuslampje rood blijft, heeft het apparaat een hardwareprobleem. Bel ons voor een vervanging.

Opstartvolgorde
Wanneer de GO X voor het eerst wordt aangesloten, begint het activiteitslampje continu rood te branden, knippert het rood en gaat het vervolgens knipperend groen branden terwijl het begint met het scannen van de mobiele frequentiebanden.

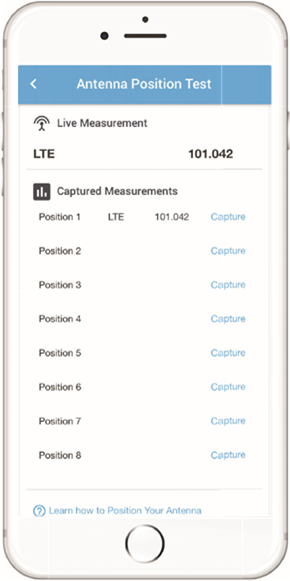

De antennepositietest gebruiken

De Wave-app wordt geleverd met een antennepositietest die u kan helpen de ideale balans te bereiken tussen isolatie en signaalkwaliteit.

1. Zorg ervoor dat uw binnenantenne(s) zich ongeveer bevinden waar ze zullen worden geïnstalleerd.
2. Ga in de Wave-app naar het tabblad "Settings" (Instellingen) en selecteer onder het tabblad "Antenna Settings" (Antenne-instellingen) de optie "Antenna Position Test" (Antennepositietest).
3. De app begeleidt u bij het uitvoeren van meerdere metingen. Probeer zowel verschillende antennelocaties als richtingen. Houd rekening met isolatie en signaalkwaliteit bij het kiezen van antennelocaties.
4. Hoe hoger het getal, hoe beter uw signaal zal zijn.
5. Als u klaar bent, berekent de Wave-app de beste locatie voor uw buitenantenne.
   Als u problemen ondervindt bij het vinden van de beste antennelocatie, aarzel dan niet om contact op te nemen met ons ondersteuningsteam. We helpen u graag bij het vinden van de beste locatie voor de beste resultaten.

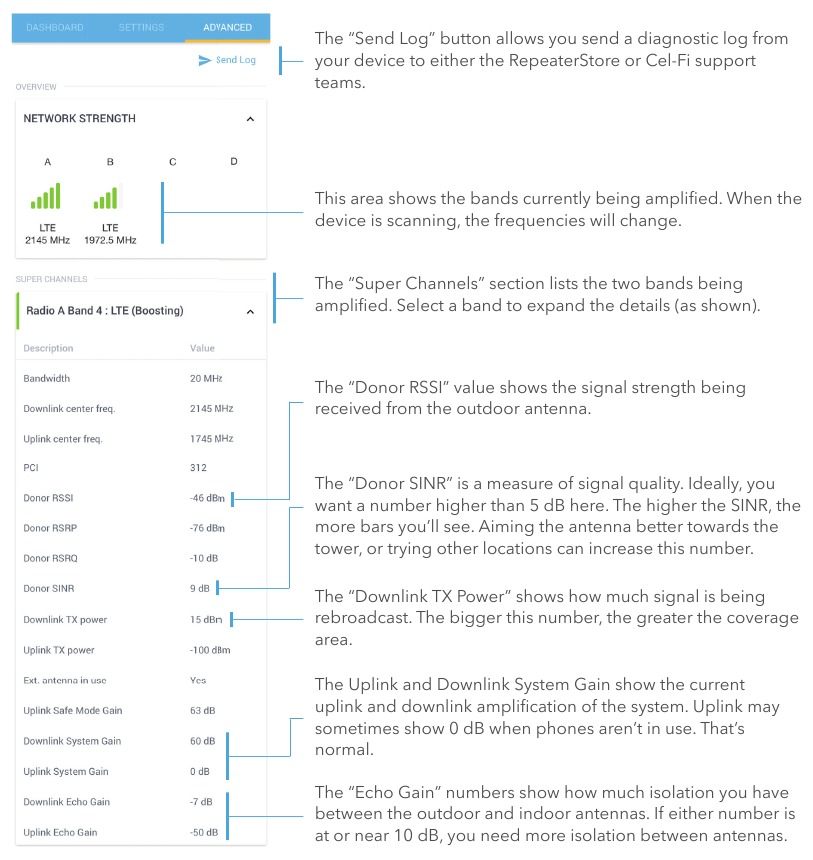

Het tabblad "Advanced" (Geavanceerd)

Een van de beste functies van de GO X is dat hij actief luistert naar de mobiele signalen en deze decodeert voordat hij ze versterkt. U kunt meer te weten komen over het donorsignaal en de prestaties van de booster onder de secties "Super Channels" (Superkanalen) van het tabblad "Advanced" (Geavanceerd).

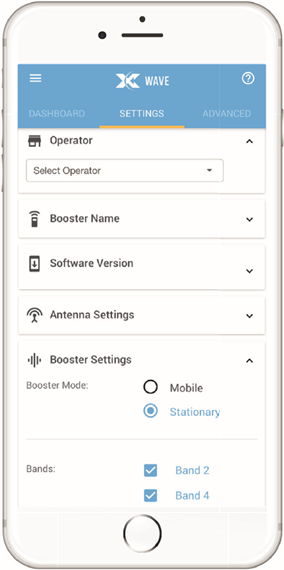

Boostermodus en banden

Boostermodus
Onder het gedeelte "Booster Settings" (Boosterinstellingen) van het tabblad "Settings" (Instellingen) van de Wave-app is er een optie om de boostermodus te wijzigen van "Stationary" (Stationair) naar "Mobile" (Mobiel).
De mobiele instelling mag alleen worden gebruikt als u de booster onderweg gebruikt in een voertuig of camper. Het vermindert de versterking van de unit van 100 dB tot 65 dB.

Banden
Met de "Bands" (Banden)-instellingen onder het gedeelte "Booster Settings" (Boosterinstellingen) kunt u bepalen welke banden worden gescand en versterkt door de GO X.
In sommige gevallen zullen de netwerken van de provider proberen u automatisch over te dragen naar de hoogste band, zelfs als dit niet het signaal van de beste kwaliteit is. Lagere frequentiebanden planten zich ook verder voort. In dergelijke gevallen kan het helpen om de Cel-Fi vast te zetten op alleen de 700 MHz-frequentieband (12, 13 of 17).
Hier ziet u hoe de bandnummers overeenkomen met verschillende frequenties:

• Band 12/13/17 = 700 MHz;
• Band 2 = 1900 MHz;
• Band 4 = 2100 MHz;
• Band 5 = 850 MHz.

Tips en veelgestelde vragen

Installatietips:

• Als u de kabel loskoppelt van de buitenantenne, zorg er dan voor dat u de GO X reset. De GO X begint te scannen zodra u de kabel naar de buitenantenne loskoppelt. Om er zeker van te zijn dat hij alle frequenties scant, start u de unit opnieuw op nadat u de kabel opnieuw hebt aangesloten.
• Als u extra kabel hebt, rol deze dan niet strak op.
  Idealiter knipt en krimpt u eventuele langere lengtes extra kabel. Als u dat niet kunt doen, zorg er dan voor dat u kabellussen zo groot mogelijk houdt om negatieve neveneffecten te minimaliseren (lussen van 1,2 meter of breder zijn het beste).
• Antennelocaties en signaalkwaliteit zijn belangrijker dan al het andere.
  Bekijk de secties "Isolatie" en "Locatie en richten van buitenantenne" zorgvuldig. Deze twee dingen goed doen is de sleutel tot een geweldige dekking. We raden ook aan om de "Antenna Position Test" (Antennepositietest) in de Wave-app te gebruiken voor de beste resultaten.

Veelgestelde vragen:
Hoe weet ik of ik voldoende isolatie heb tussen de buiten- en binnenantenne?
Kijk onder het tabblad "Advanced" (Geavanceerd) van de Wave-app naar de "Downlink Echo Gain" voor elk Super Channel. Als de Downlink Echo Gain tussen 5 en 10 dB ligt, hebt u meer isolatie nodig tussen uw binnen- en buitenantenne voor de beste prestaties.

Wat kan ik doen om het aantal streepjes dat mijn telefoon weergeeft te verbeteren of mijn upload- en downloadsnelheden te verhogen?
Het belangrijkste dat u kunt doen om de prestaties te verbeteren, is het verbeteren van de kwaliteit van het donorsignaal. Kijk naar de "Donor SINR"-meting voor elk Super Channel onder het tabblad "Advanced" (Geavanceerd) van de Wave-app. Uw Donor SINR moet minstens 3 dB zijn, maar hoe hoger hoe beter (het maximum is 30 dB).
Om de SINR te verbeteren, kunt u proberen de buitenantenne naar nieuwe locaties te verplaatsen en deze in verschillende richtingen te richten. U kunt uw buitenantenne ook upgraden naar een Cel-Fi LPDA Antenna (beschikbaar op RepeaterStore.com).

Problemen? Stuur ons een sms of bel ons op (949) 449-2290.

Hulp nodig? We staan klaar.
Signaalversterkers zijn niet altijd eenvoudig te installeren. In feite kan het soms lastig zijn om alles aan de praat te krijgen. Maar het eindresultaat is de moeite waard.
Een van de voordelen van het kopen bij RepeaterStore is onze levenslange technische ondersteuning op elk systeem dat we verkopen. We hebben honderden van deze apparaten zelf geïnstalleerd en kunnen u helpen bij het oplossen van problemen en het verfijnen van uw installatie voor de beste resultaten.
Bel ons gewoon, start een livechat op onze website of stuur ons een e-mail. We vinden het geweldig om te helpen bij het oplossen van lastige installatieproblemen.
Bel of sms ons op (949) 449-2290. Het is onze speciale hotline voor Cel-Fi-producten.

26081 Merit Circle, Suite 118 Laguna Hills, CA 92653
+1 (949) 449-2290
www.repeaterstore.com
gox@repeaterstore.com
