Aan de slag

Wat is een elektrische scooter?
Een elektrische scooter zoals de Indie wordt aangedreven door een motor die wordt aangedreven door een oplaadbare batterij, terwijl traditionele voertuigen worden aangedreven door een verbrandingsmotor die werkt door fossiele brandstoffen te verbranden. Dientengevolge zijn elektrische scooters milieuvriendelijk omdat ze geen brandstof nodig hebben en geen uitlaatgassen uitstoten.

Kenmerken van Indie

1. Indie rijdt op energie die is opgeslagen in het lithium-ion-batterijpakket dat de motor aandrijft. Het is efficiënter in het verkeer omdat de motor niet stationair draait zoals een motor en minder bewegende delen heeft. Het batterijpakket drijft ook hulpunits aan, zoals de lampen, het instrumentenpaneel en andere aangesloten randapparatuur.
2. Indie wordt opgeladen met behulp van een meegeleverde oplader die kan worden aangesloten op een residentieel 16A-stopcontact. Hierdoor kunt u thuis opladen zonder te hoeven tanken bij een benzinestation. U kunt het opladen zoals elk ander draagbaar elektronisch apparaat, zoals een mobiele telefoon.
3. Indie is uitgerust met regeneratief remmen. Dit helpt bij het gedeeltelijk opladen van de batterijen tijdens het vertragen of bergafwaarts rijden. Dit minimaliseert energieverlies en verhoogt de efficiëntie en het bereik.

Ken uw product

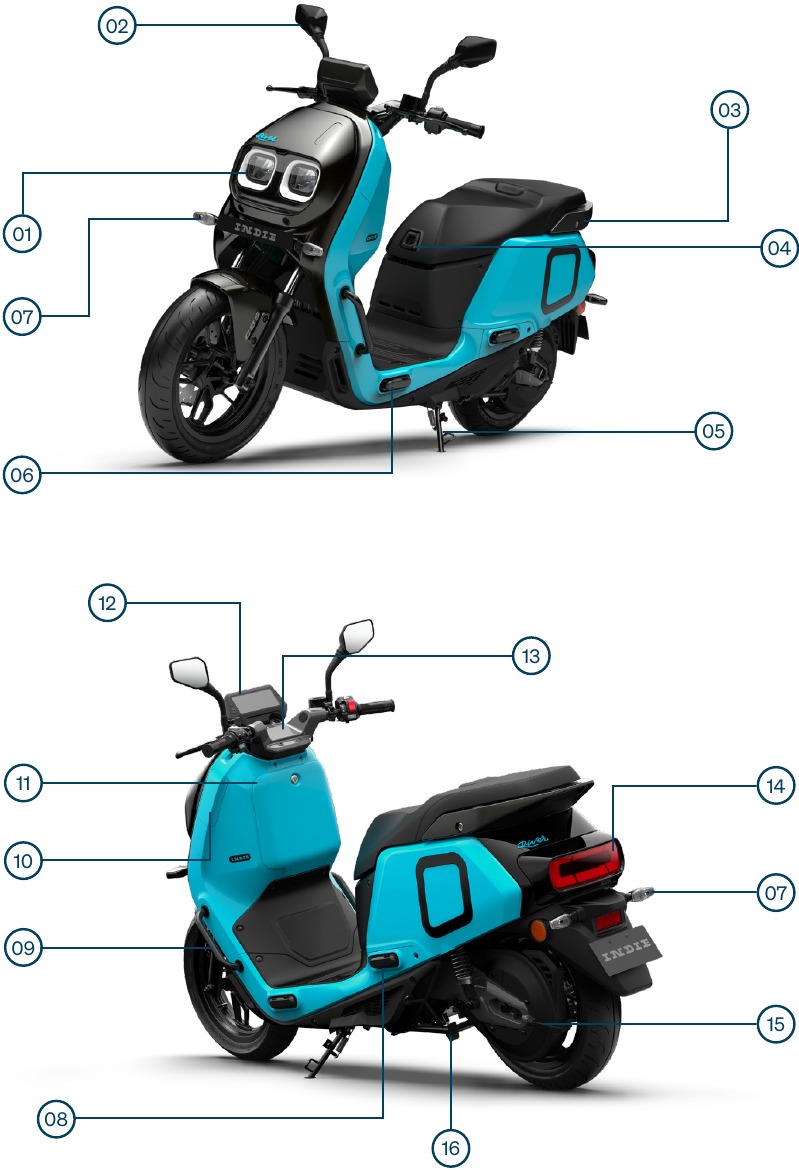

Onderdelen identificatie

1. Koplamp
2. Spiegels
3. Handgreep
4. Tas haak
5. Zijstandaard
6. Voetsteunen voor
7. Knipperlichten
8. Voetsteunen achter
9. Beschermers
10. Oplaaddeksel
11. Handschoenenkastje
12. Instrumentenpaneel
13. Stuur
14. Achterlicht
15. Riem beschermer
16. Middenstandaard*
    (indien aanwezig)

Subsystemen

Instrumentenpaneel
Een 6-inch kleurendisplay dat diverse rij-informatie en de voertuigstatus weergeeft.

Omvormer
Zet gelijkstroom om in wisselstroom om de motor van stroom te voorzien en zet wisselstroom om in gelijkstroom om de batterijen op te laden.

Motor
Gebruikt elektrische energie die is opgeslagen in de batterij om het voertuig aan te drijven.

Laagspannings DC-DC-omzetter
Zet energie die is opgeslagen in de batterij om in laagspanning (12V) om de lampen, het instrumentenpaneel en andere aangesloten randapparatuur van stroom te voorzien.

Voertuigbesturingseenheid
Bestuurt alle randapparatuur, voertuigmodi en energie statussen van het voertuig.

Lithium-ionbatterij
Slaat de energie op en levert de stroom die nodig is om het voertuig te laten werken.

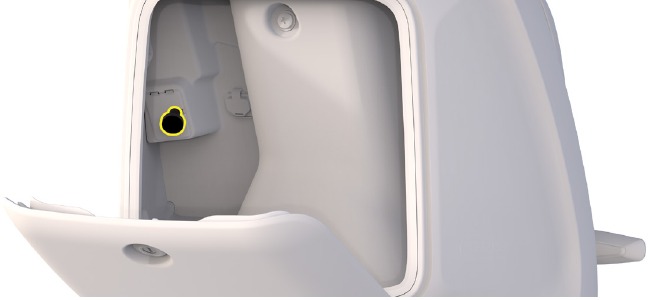

Oplaadpoort
Aansluiting aan de zijkant van het voertuig waar oplaadsystemen op moeten worden aangesloten om de batterij op te laden.

Aandrijflijn
Systeem bestaande uit katrollen en riemen die de kracht van de motor naar het achterwiel overbrengen.

Remsysteem
De Indie is uitgerust met een gecombineerd remsysteem (CBS), dat bij gebruik van de rechter remhendel de voorremmen activeert en bij gebruik van de linker remhendel zowel de voor- als de achterremmen activeert.

Remdruksensoren
Druksensoren gemonteerd op de remleidingen die de door de bestuurder gevraagde remkracht meten.

Opmerking:

• De hoeveelheid lading in uw batterij kan geleidelijk afnemen wanneer de Indie niet wordt gebruikt of bereden, omdat deze nog steeds bepaalde elektronische componenten in het voertuig van stroom voorziet.
• De beschikbare actieradius kan variëren afhankelijk van de rijomstandigheden, zoals de omgevingstemperatuur. De actieradius kan worden verminderd in omstandigheden bergopwaarts, hogere snelheden en grotere laadvermogens.
• Natuurlijke degradatie kan optreden bij de batterij, afhankelijk van het aantal gebruiksjaren, wat de actieradius kan beïnvloeden.
• Als de Indie wordt opgeslagen en gedurende een lange periode niet wordt gebruikt, zorg er dan voor dat u hem volledig oplaadt voordat u dit doet. Tijdens opslag wordt aanbevolen om de status te controleren en de batterij minstens één keer per maand volledig op te laden.
• De Indie kan het beschikbare vermogen tijdelijk verminderen om de veiligheid van de batterij te garanderen.
• De capaciteit van de batterij kan afnemen als de Indie wordt opgeslagen bij ongebruikelijk hoge of lage temperaturen.
• Als de laadcapaciteit en het bereik vaak blijven afnemen, neem dan contact op met River Mobility of een erkend servicecentrum voor inspectie.

• Probeer geen van de hoogspanningscomponenten op het voertuig te verwijderen of te demonteren. Wees voorzichtig dat u geen hoogspanningsdraden, batterijconnectoren en de lithium-ionbatterij beschadigt. Dit kan ernstig letsel veroorzaken en de prestaties en duurzaamheid van het voertuig aanzienlijk beïnvloeden.
• Neem contact op met River Mobility of een erkend servicecentrum voor inspectie of onderhoud aan deze componenten.

Als de Indie een aanrijding heeft gehad, raden we u aan contact op te nemen met River Mobility of een erkend servicecentrum om het voertuig en de batterij te laten inspecteren.

LET OP
Als het voertuig gedurende een lange periode met onvoldoende lading wordt opgeslagen, kan dit de batterij aantasten en moet de batterij mogelijk worden vervangen op basis van de mate van degradatie.

Unieke identificatienummers

Elke Indie is gemarkeerd met een uniek VIN (Vehicle Identification Number) & MIN (Motor Identification Number). Gebruik de onderstaande handleiding om deze nummers te vinden en te lezen.

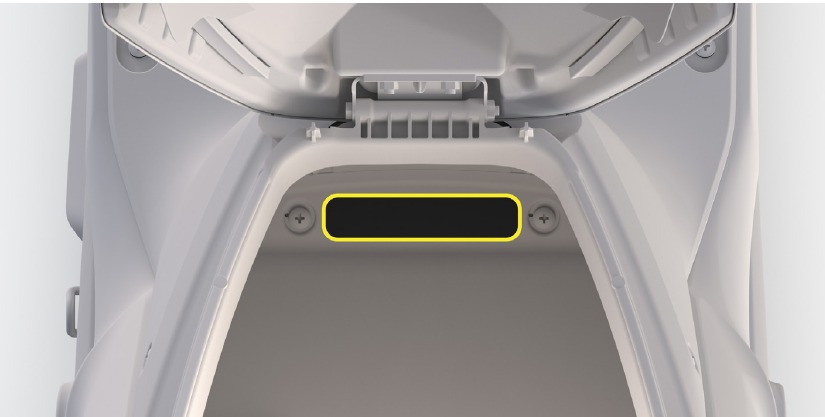

Voertuigidentificatienummer (VIN)

1. Open de opbergruimte onder de zitting met de voertuigsleutel.
2. Verwijder de rubberen afdekking die zich in de buurt van de basis van de opbergbox bevindt om toegang te krijgen tot het voertuigidentificatienummer (VIN).

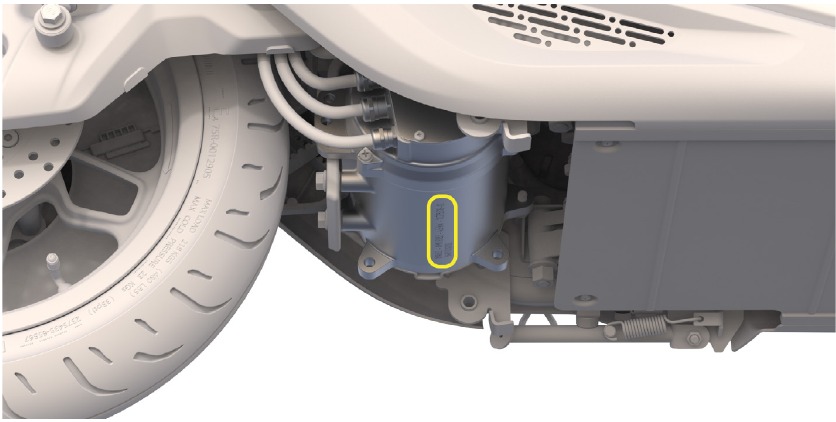

Motoridentificatienummer (MIN)
Het motoridentificatienummer (MIN) staat op een sticker op de motor (vlakke kant van de motor aan de rechterkant van het voertuig). Er is ook een gravure aan de onderkant van de motor die deze informatie bevat.

Schakelaars en instrumentenpaneel

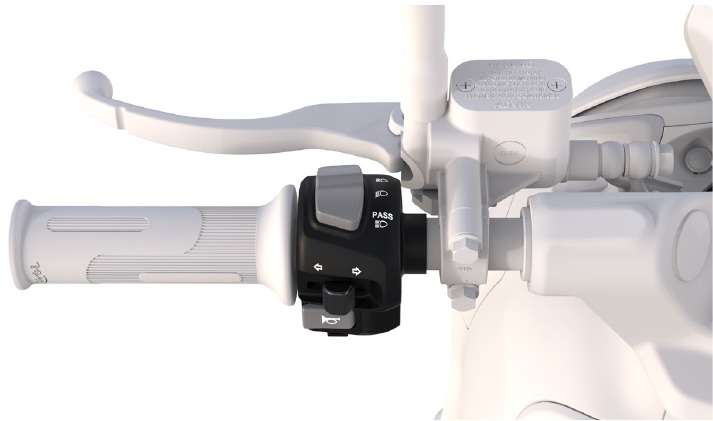

Linker schakelaar

Koplamp schakelaar

Grootlicht
Druk om grootlicht in te schakelen.
Opmerking: Zowel het dimlicht als het grootlicht zijn in deze modus ingeschakeld.

Dimlicht (standaard positie)
Druk om terug te schakelen naar dimlicht vanuit de grootlichtmodus.

Passeren (intrekbaar)
Druk voorzichtig naar beneden om het grootlicht te laten knipperen.
Opmerking:
Het dimlicht en grootlicht worden alleen ingeschakeld als de motor AAN staat en het instrumentenpaneel Ready to Ride aangeeft.

Knipperlichtschakelaar

• Schakel de knipperlichtschakelaar naar rechts om de knipperlichten aan de rechterkant van de scooter in te schakelen.
• Schakel de knipperlichtschakelaar naar links om de knipperlichten aan de linkerkant van de scooter in te schakelen.
• Klik op de knipperlichtschakelaar in de middelste stand om de knipperlichten uit te schakelen.

Toeterknop
Druk om te toeteren

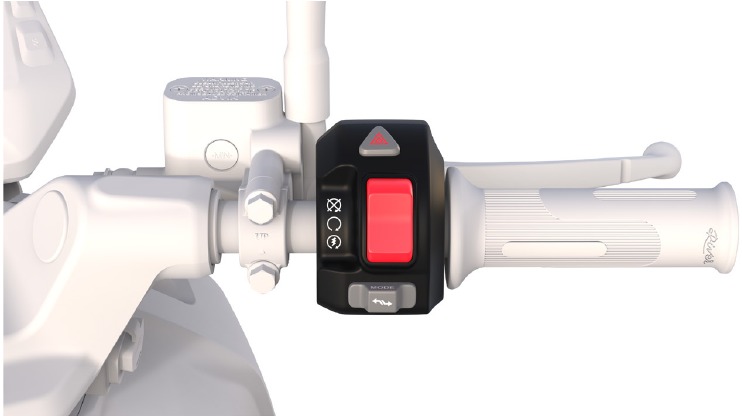

Rechter schakelaar

Waarschuwingslichten knop
Druk op de waarschuwingslichten knop om alle knipperlichten continu te laten knipperen om een gevaar aan te geven. Druk nogmaals om uit te schakelen.
Opmerking: Het inschakelen van de waarschuwingslichten overschrijft de werking van de knipperlichtschakelaar.

Start/Kill-schakelaar

Kill ON
Druk om de motor uit te schakelen.

Kill OFF
Dit is de standaard positie van de schakelaar na het inschakelen van Start.

Start (intrekbaar)
Druk om de motor AAN te zetten. Het instrumentenpaneel geeft aan dat de scooter Ready to Ride is.

Modus schakelaar
Schakel naar links of rechts om tussen rijmodi te schakelen.
Ga door de sectie Functies tijdens het rijden om de drie modi (Eco, Ride en Rush) te begrijpen.

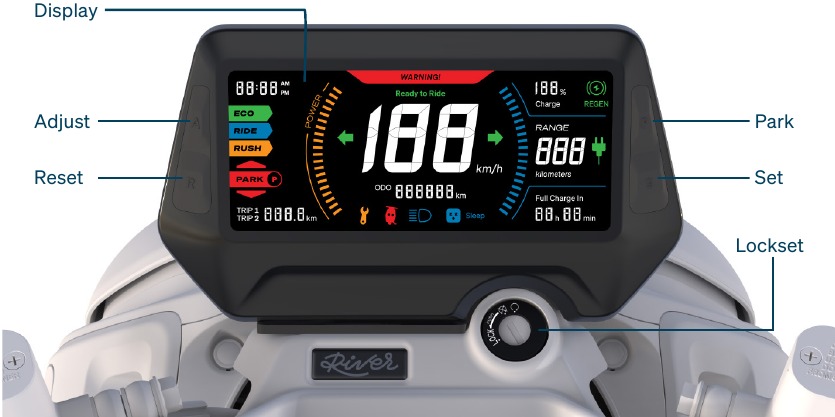

Slotset

Lock: Stuur vergrendeld, Motor UIT, display UIT
OFF: Stuur ontgrendeld, Motor UIT, display UIT
ON: Stuur ontgrendeld, Motor UIT/AAN, display AAN

Om het stuur te vergrendelen
Draai het stuur naar de linkerkant. Duw en draai de sleutel naar de LOCK-positie.

Om het stuur te ontgrendelen
Steek de sleutel in de slotset. Duw en draai de sleutel naar de OFF- of ON-positie.

Instrumentenpaneel
Het instrumentenpaneel bevat het display en de volgende knoppen:

Parkeerknop:	Druk om de parkeermodus in of uit te schakelen.
Set knop:	Druk om de parkeermodus in te stellen. Houd samen met de parkeerknop ingedrukt om te hibernaten.
Aanpassen knop:	Druk om te schakelen tussen Trip 1 en 2. Houd ingedrukt om de Trip Reset-modus te activeren/verlaten.
Reset knop:	Houd ingedrukt om de huidige rit te resetten na het activeren van de Trip Reset-modus. Druk om te schakelen tussen vooruit/achteruit assistentie in de parkeermodus.

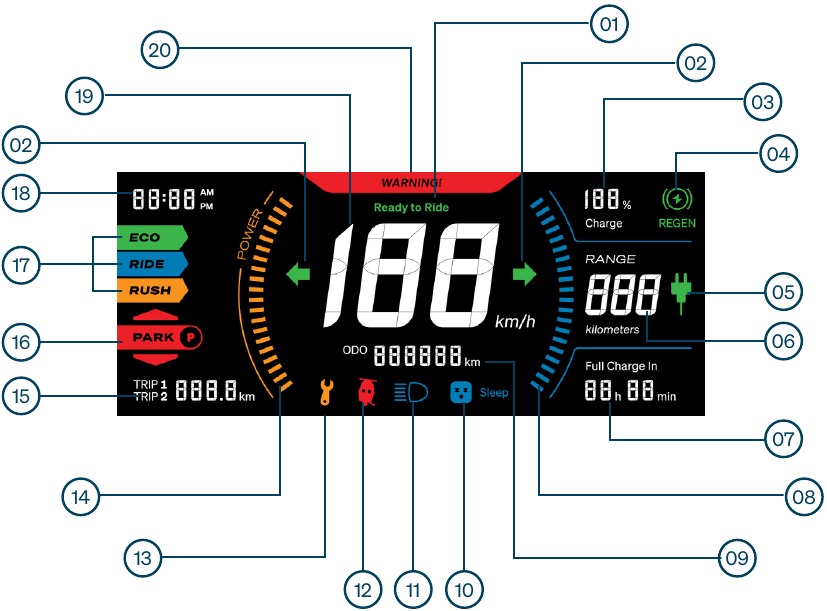

Display indicaties

1. Ready to Ride: Geeft aan of de motor AAN staat
2. Richtingaanwijzer (Links/Rechts): Geeft aan of de linker/rechter knipperlichten of waarschuwingslichten zijn ingeschakeld
3. Batterij SOC: Toont de resterende lading
4. Regen: Geeft aan wanneer energie wordt teruggewonnen naar de batterij
5. Oplaadstekker: Geeft aan of de oplader is aangesloten op het voertuig
6. Bereik: Toont het voorspelde resterende bereik
7. Oplaadtijd: Toont de resterende tijd om het voertuig volledig op te laden
8. Batterij capaciteitsbalk: Grafische weergave van de resterende lading in de batterij
9. Kilometerteller: Toont de totale afgelegde afstand op het voertuig
10. Slaapstand: Geeft aan voordat het voertuig in de slaapstand gaat
11. Grootlicht: Geeft aan wanneer het grootlicht/passeren actief is
12. Zijstandaard indicator: Geeft aan of de zijstandaard is uitgeklapt
13. Service: Geeft aan of het voertuig moet worden onderhouden of geïnspecteerd
14. Vermogen: Geeft het gevraagde vermogen tijdens de rit weer
15. Tripmeter: Toont de afgelegde afstand sinds de laatste reset naar nul
16. Parkeermodus: Geeft aan of de parkeermodus is ingeschakeld, samen met de aanwijzingen van de parkeermodus
17. Rijmodus: Toont de huidige rijmodus (Eco/Ride/Rush)
18. Tijd: Geeft de huidige tijd weer
19. Snelheid: Geeft de huidige snelheid van het voertuig weer
20. Waarschuwing: Geeft aan of er actieve fouten op het voertuig zijn

Het product berijden

Controle vóór het rijden & starten

Het wordt aanbevolen om de onderstaande aspecten te controleren voordat u de scooter start om een soepele en probleemloze rijervaring te garanderen.

1. Controleer uw bandenspanning en zorg ervoor dat deze op het aanbevolen niveau is opgepompt.
   Voorband: 28 psi (Solo & Pillion)
   Achterband: 33 psi (Solo & Pillion)

• Rijd niet met een lekke band, omdat u het risico loopt de lichtmetalen velgen te beschadigen.
• Rijd niet met een te hoge bandenspanning, omdat dit uw vermogen om de scooter veilig te hanteren kan beïnvloeden.

LET OP
Het rijden met de scooter met een lagere bandenspanning kan leiden tot een lager bereik. Zorg er altijd voor dat u uw bandenspanning om de twee weken controleert.

2. Zorg ervoor dat de oplader is verwijderd en op een veilige plaats is opgeborgen.
3. Zorg ervoor dat het deksel van de oplader goed gesloten is.
4. Zorg ervoor dat de wielen en roterende delen vrij kunnen bewegen zonder obstructie.
5. Zet de sleutel op ON en zorg ervoor dat u voldoende lading heeft voordat u de scooter start.
6. Zorg er altijd voor dat het remvloeistofniveau in zowel de voorste als de achterste reservoirs boven de minimummarkering (MIN) ligt.
7. Geef prioriteit aan veiligheid door ervoor te zorgen dat zowel de bestuurder als de passagier tijdens het rijden met de scooter een helm dragen.
8. Stap op de scooter en trek de zijstandaard in.
   Opmerking:
   • Als de zijstandaard niet volledig is ingetrokken, blijft de motor in de UIT-stand staan.
   • Als de zijstandaard is uitgeklapt wanneer de scooter AAN staat, geeft het instrumentenpaneel dit aan met dit symbool.
9. Draai de sleutel naar de ON-stand in het slot. Het voertuig voert een zelftest uit terwijl het instrumentenpaneel wordt geïnitialiseerd. Dit duurt ongeveer twee seconden.
   LET OP
   U moet wachten tot de zelftest is voltooid voordat u verder kunt gaan met de volgende stap.

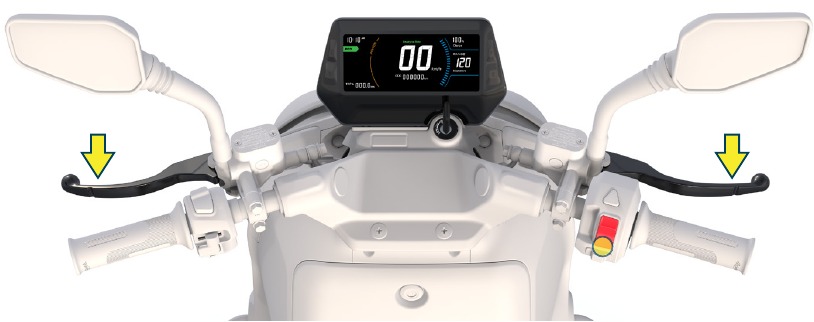

10. Breng een van de remhendels aan en druk op de Start-knop op de Start/Kill-schakelaar om de motor AAN te zetten. Het instrumentenpaneel moet Ready to Ride aangeven (Klaar om te rijden).

11. Het voertuig start altijd in de laatst gebruikte rijmodus.
12. Draai voorzichtig aan de gashendel om te gaan bewegen.

Functies tijdens het rijden

Rijmodi
De Indie biedt drie rijmodi die kunnen worden geschakeld met behulp van de modusschakelaar. In elke modus ervaart u variaties in de reactiesnelheid van het voertuig op acceleratie, deceleratie en topsnelheid.
De modusschakelaar verandert de modi in de volgorde van Eco >> Ride >> Rush wanneer deze naar rechts wordt geschakeld.
De modusschakelaar verandert de modi in de volgorde van Rush >> Ride >> Eco wanneer deze naar links wordt geschakeld.

• Eco: Deze modus biedt het beste bereik. In deze modus biedt de Indie een goede rit in de stad, terwijl de topsnelheid wordt beperkt tot 45 km/u.
• Ride: Deze modus biedt een iets betere responsiviteit in vergelijking met Eco. In deze modus is de snelheid beperkt tot 80 km/u.
• Rush: Deze modus biedt de beste responsiviteit. Er is geen snelheidslimiet in deze modus.

Opmerking:

• Modi kunnen alleen worden geschakeld wanneer de motor AAN staat en het instrumentenpaneel Ready to Ride (Klaar om te rijden) aangeeft.
• Onder 10% laadstatus van de batterij worden de prestaties van de scooter beperkt.

Bereikschatting

Het bereik is afhankelijk van verschillende factoren, zoals het gewicht van de bestuurders en de lading, de temperatuur van de omgeving, de helling van de weg en de rijstijl. De Indie schat uw beschikbare bereik op elk moment op basis van de bovenstaande factoren en werkt dit bij in het instrumentenpaneel en de River App.

Stoppen

1. Indie kan worden gestopt door de remmen te gebruiken totdat hij langzamer gaat rijden en tot stilstand komt.
2. Druk op de Kill/Start-schakelaar naar de Kill-ON-stand.
3. Controleer of de Indie moet worden opgeladen.
4. Anders kunt u de sleutel uitzetten en de zijstandaard uitklappen.

• Probeer de motor niet uit te schakelen door tijdens het rijden op de Kill-ON-schakelaar te drukken, tenzij in een noodgeval.
• Probeer de sleutel niet uit te zetten tijdens het rijden, tenzij in een noodgeval.
• Probeer het voertuig niet op de weg te slepen. Het voertuig mag alleen worden gesleept/vervoerd op een platformwagen.

LET OP
Als u tijdens het rijden de motor hebt uitgeschakeld door op de Kill-ON-schakelaar te drukken of door de sleutel uit te zetten als gevolg van een noodgeval, wordt het aanbevolen om contact op te nemen met River Mobility of een erkend servicecentrum om uw voertuig te laten controleren.

Parkeren en opslag

Indie biedt een parkeerhulpmodus waarmee u kunt schakelen tussen voorwaartse en achterwaartse hulp om uw voertuig te parkeren. Volg deze stappen om de parkeermodus te activeren:

Parkeermodus activeren

1. Zorg ervoor dat het voertuig stilstaat en in de staat Ready to Ride (Klaar om te rijden) is.
2. Druk op de Park (Parkeren) button (knop). Het parkeersymbool knippert 3 seconden.
3. Druk binnen deze 3 seconden op de Set (Instellen) button (knop) om de Park (Parkeren) mode (modus) te activeren.
4. De achterwaartse parkeerhulp wordt altijd als eerste ingeschakeld. In de achterwaartse parkeerhulpmodus klinkt er altijd een zoemer.
5. Druk op de Reset (Resetten) button (knop) om te schakelen tussen de achterwaartse en voorwaartse parkeerhulpmodus.
6. U kunt gas geven en het voertuig tot 3 km/u in beide richtingen manoeuvreren.

Parkeermodus verlaten

1. Druk nogmaals op de Park (Parkeren) button (knop) om de Park (Parkeren) mode (modus) te verlaten.
2. De Indie gaat terug naar de laatst gebruikte rijmodus voordat de Park (Parkeren) mode (modus) werd geactiveerd.

Het voertuig parkeren
Volg na het stoppen van het voertuig de onderstaande instructies:

1. Het voertuig kan worden geparkeerd op de middenstandaard* (indien aanwezig) of op de zijstandaard.
2. Draai het stuur naar de linkerkant, duw en draai de sleutel naar de LOCK-stand om de besturing te vergrendelen.

• Parkeer het voertuig niet op een helling.
• Laat het voertuig niet tegen een muur leunen.
• Parkeer het voertuig niet op een metalen vloer.
• Parkeer het voertuig niet in stilstaand water.

LET OP

• Het voertuig kan alleen worden vergrendeld als het stuur naar de linkerkant is gedraaid.
• Het wordt aanbevolen om het voertuig op de middenstandaard* (indien aanwezig) te parkeren als u het voor een langere periode parkeert.
• U kunt de rittenmeter niet resetten in de Park (Parkeren) mode (modus).

Lange termijn opslag / Slaapstand

De slaapstand stelt de Indie in staat om het energieverbruik van de elektronica verder te verminderen wanneer deze is geparkeerd. Hierdoor heeft u voldoende lading over wanneer u het voertuig na een lange pauze gebruikt.
Als u het voertuig ongebruikt laat staan zonder de oplader aan te sluiten, gaat de scooter na 7 dagen automatisch in de slaapstand.
Als u niet verwacht het voertuig voor langere tijd (meer dan 7 dagen) te gebruiken, kunt u het voertuig handmatig in de slaapstand zetten om lading te besparen.

Slaapstand activeren
Het voertuig kan alleen in de slaapstand worden gezet wanneer de sleutel op ON staat en de motor is uitgeschakeld.

1. Om de slaapstand in te schakelen, houdt u de Park (Parkeren) en Set (Instellen) buttons (knoppen) samen op het instrumentenpaneel ingedrukt.
2. Het slaapstandpictogram op het display moet beginnen te knipperen terwijl u deze buttons (knoppen) ingedrukt houdt.
3. Blijf deze buttons (knoppen) vasthouden totdat het slaapstandpictogram stopt met knipperen en aan blijft staan.

Om de batterij in goede staat te houden, laadt u uw voertuig eens in de 90 dagen op tot 100%, zelfs als het in de slaapstand is gehouden. Als u dit niet doet, kan uw garantie komen te vervallen.

LET OP

• In de slaapstand worden de voertuigstatus en locatie niet bijgewerkt in de River App.
• U kunt het voertuig niet opladen in de slaapstand.
• Als u uw voertuig aangesloten laat, is het niet nodig om de slaapstand te activeren.
• Het wordt aanbevolen om de batterij op minstens 30% opgeladen te houden als u het voertuig voor een lange periode ongebruikt laat staan.

Slaapstand verlaten
U kunt de slaapstand verlaten met een van de volgende methoden:

• Zet de sleutel op ON en het voertuig komt uit de slaapstand.
• Sluit de oplader aan. Raadpleeg het gedeelte Het product opladen voor meer informatie.

LET OP
U moet minstens 2 minuten wachten na het uitvoeren van de bovenstaande acties om het voertuig te kunnen gebruiken.

Het product opladen

Volg de onderstaande handleiding om de batterij van de Indie op te laden.

Oplaadpoort op het product

De oplaadpoort bevindt zich onder het oplaadklepje aan de linkerkant van het dashboardkastje. Om erbij te komen, moet u:

1. Het voertuig parkeren en de sleutel uitzetten.
2. Open het deksel van het dashboardkastje om bij de knop van het oplaadklepje aan de binnenkant te komen. Trek aan de knop om het oplaadklepje te openen.


• Laat het oplaadklepje niet openstaan als u in de regen geparkeerd staat.
• Laat het oplaadklepje niet openstaan tijdens het wassen van het voertuig.

• Zorg ervoor dat de Indie vrij is van obstakels in de buurt van het oplaadklepje. Anders kan dit leiden tot schade aan het oplaadklepje.
• Zorg ervoor dat het oplaadklepje alleen wordt geopend om de Indie op te laden.
• Zorg er op alle andere momenten, tijdens het rijden en parkeren van de Indie, voor dat het oplaadklepje gesloten blijft.

De oplader veilig gebruiken

Voordat u de oplader gebruikt, moet u de basisvoorbereidingen begrijpen die nodig zijn om uw veiligheid te waarborgen.

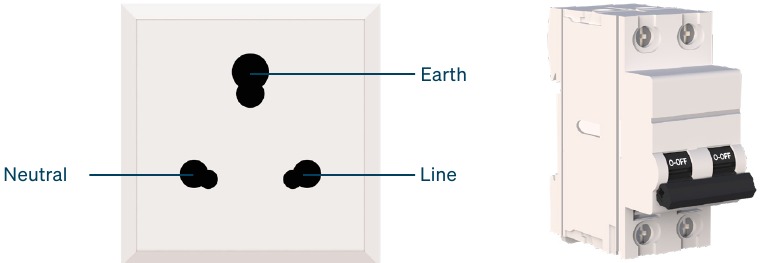

Uw omgeving instellen - Richtlijn voor installatie

• Kies een droge plaats uit de buurt van regen en leidingen om het stopcontact voor uw oplader te installeren.
• Het wordt aanbevolen om een 16A-stopcontact (BS 546 Type-M) te gebruiken dat is aangesloten via een tweepolige stroomonderbreker van 5A.

• Zorg ervoor dat de aardlijn van het stopcontact en de binnenkomende aardlijnen zijn aangesloten, zowel wanneer de MCB is ingeschakeld (ON) als uitgeschakeld (OFF).
• Schakel de hoofdschakelaar en MCB in en zorg ervoor dat u 230VAC krijgt met behulp van een multimeter over de Lijn & Nul.
• Zorg ervoor dat u minder dan 3V krijgt met behulp van een multimeter over de Nul & Aarde.

Probeer het bovenstaande niet zelf te doen.
Neem een elektricien in de arm om hetzelfde te installeren en de bovenstaande richtlijnen te verstrekken.

Hergebruik geen bestaande 16A-installatie zonder deze te controleren met behulp van een elektricien.

Draagbare oplader

De draagbare oplader die bij de Indie wordt geleverd, bestaat uit een oplader, een laadpistool en de PRCD-stekker. Deze worden samen met het voertuig in een opbergtas geleverd.

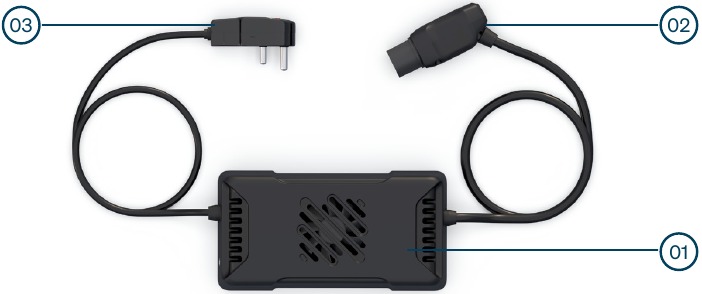

Identificatie van onderdelen van de oplader

1. Oplaadeenheid
2. Laadpistool
3. PRCD

Afhankelijk van de meegeleverde oplader en de omgevingsomstandigheden kan de oplaadtijd variëren. De berekende oplaadtijd wordt aangegeven op het instrumentenpaneel en de River App.

PRCD

PRCD (Portable Residual Current Device) is een beveiligingsapparaat dat samen met uw oplader is geïnstalleerd om een elektrische schok te voorkomen in het geval van een slechte aarding/aardverbinding. De PRCD moet altijd worden getest voordat de oplader wordt gebruikt door de volgende stappen te volgen:

1. Om de oplader te gebruiken, steekt u de PRCD-stekker in het geïnstalleerde stopcontact.
2. Schakel de MCB voor het stopcontact in. Als de oplader van stroom wordt voorzien, moet er een rood lampje op de PRCD branden.
3. Druk op de testknop op de PRCD en het rode lampje moet uitgaan, samen met een klikkend geluid.
4. Druk op de resetknop op de PRCD en het lampje moet weer aangaan.

Als het rode lampje op de PRCD niet uitgaat wanneer op de testknop wordt gedrukt, stop dan onmiddellijk met het gebruik van de oplader en neem contact op met River Mobility of een erkend servicecentrum.

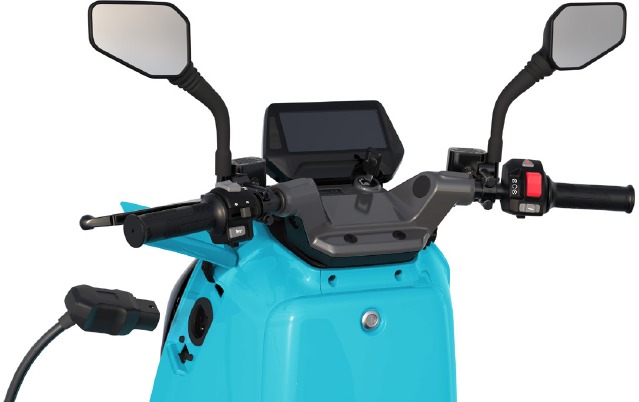

Aansluiten om op te laden

1. Voordat u begint met opladen, moet u ervoor zorgen dat het stopcontact correct is ingesteld en dat de PRCD is getest.
2. Parkeer het voertuig op de standaard en open het oplaadklepje.
3. Steek de stekker van de oplader in het stopcontact.
4. Schakel de MCB voor het stopcontact in en zorg ervoor dat de LED op de PRCD en de oplaadeenheid oplicht. De LED op de oplaadeenheid moet rood knipperen.

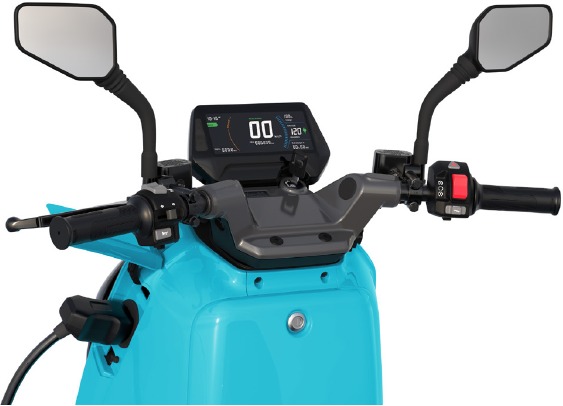

5. Steek het laadpistool in de laadingang. Wanneer deze correct is aangesloten, hoort u een vergrendelend geluid.

6. Wacht een paar seconden en het instrumentenpaneel moet oplichten en het oplaadsymbool weergeven, evenals de huidige beschikbare lading op de Indie.
7. Na een ogenblik wordt de geschatte oplaadtijd weergegeven op het instrumentenpaneel.


Opmerking:

• Het opladen vindt alleen plaats wanneer het voertuig in de OFF/Lock-stand staat.
• Het vergrendelende geluid geeft aan dat het laadpistool op het voertuig is vergrendeld wanneer het voertuig in de OFF/Lock-stand staat. Het laadpistool wordt ontgrendeld wanneer u het voertuig inschakelt (turn-ON).
• Tijdens het opladen is het voertuig geïmmobiliseerd.
• Het kan tot 60 seconden duren voordat de Indie begint op te laden.
• Het kan tot 60 seconden duren voordat de geschatte oplaadtijd wordt weergegeven.

• Probeer het laadpistool niet met geweld in de laadingang te steken. Als u het laadpistool niet op het voertuig kunt plaatsen, neem dan contact op met River Mobility of een erkend servicecentrum.
• Laad het voertuig alleen op met de oplader die door River Mobility is geleverd.
• Hanteer de oplader niet met natte handen.
• Dompel de oplader niet onder in water.
• Laad het voertuig niet op als de parkeerplaats onder water staat.
• Was het voertuig niet terwijl het wordt opgeladen.

De oplader stoppen/loskoppelen

Volg deze stappen om het opladen te stoppen:

1. Steek de sleutel in het slot en zet hem AAN (ON).
2. U zou een klik moeten horen en de oplader wordt uitgeschakeld en losgekoppeld.
3. Koppel het laadpistool los van het voertuig.
4. Koppel de PRCD-stekker los van het stopcontact.
5. Bewaar de oplader op een droge en veilige plaats.

• Probeer het laadpistool niet met geweld te trekken. Als u het laadpistool niet van het voertuig kunt verwijderen, neem dan contact op met River Mobility of een erkend servicecentrum.
• Nader het voertuig niet tijdens het opladen als de parkeerplaats onder water staat. Schakel de hoofdschakelaar uit voordat u probeert het voertuig los te koppelen als de plaats onder water staat.

De oplader loskoppelen in geval van nood

Schakel in geval van nood de oplader uit door de MCB van het stopcontact te laten uitschakelen. Schakel indien mogelijk de netspanning uit voordat u de oplader probeert te hanteren.

• Probeer de oplader niet aan te raken zonder de MCB uit te schakelen.
• Neem in geval van problemen contact op met River Mobility of een erkend servicecentrum.

• Wacht minstens 30 minuten voordat u probeert de oplader los te koppelen van het voertuig en het stopcontact.
• Probeer het voertuig niet in te schakelen (turn-ON) totdat het serviceteam u dat heeft opgedragen.

De status van de oplader volgen

U kunt de oplaadstatus op het display controleren door op een van de knoppen op het instrumentenpaneel te drukken. U kunt de status ook volgen in de River App.
Daarnaast kunt u ook naar het LED-lampje op de oplaadeenheid kijken en de status interpreteren zoals hieronder wordt weergegeven:

Status	LED-kleur	LED-status
Opladen ( <40%)	Groen	Eén keer per 4 seconden knipperen
Opladen (40% - 80%)	Groen	Twee keer per 4 seconden knipperen
Opladen ( >80%)	Groen	Drie keer per 4 seconden knipperen
Opladen voltooid	Groen	Continu
Storing	Rood	Continu

Oplaadtijden

De oplaadtijd is afhankelijk van het type oplader dat wordt gebruikt en de huidige staat van de batterij. Het systeem schat deze oplaadtijd en geeft deze weer op het display.

Een leeg voertuig activeren

Dit gedeelte is van toepassing op de onderstaande scenario's:

1. De Indie is lange tijd in de slaapstand gebleven.
2. De Indie is lange tijd geparkeerd geweest.
3. De Indie is niet opgeladen nadat het bereik is opgebruikt.

In deze omstandigheden wordt het voertuig mogelijk niet geactiveerd wanneer u de sleutel probeert in te schakelen (turn-ON). Volg deze stappen om het voertuig te herstellen:

1. Steek de stekker van de oplader in het stopcontact en wacht tot het display oplicht.
2. Laat de oplader aangesloten, zet de sleutel AAN (key-ON) en wacht 5 seconden.
3. Zet de sleutel UIT (key-OFF) om het opladen te starten.
4. Laat het voertuig aangesloten totdat het voor minstens 80% is opgeladen.

Laden en opbergen

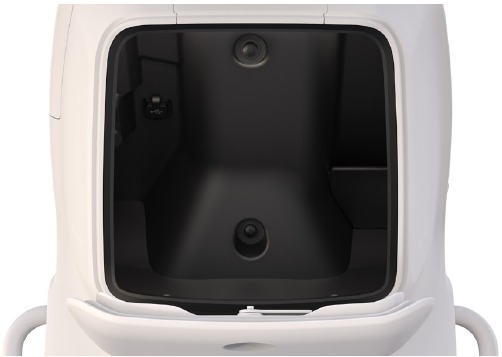

Dashboardkastje

• Het 12 liter dashboardkastje aan de voorkant is handig om je benodigdheden in op te bergen.
• Om het te ontgrendelen, steek je de sleutel in het slot van het dashboardkastje en draai je het met de klok mee.
• Om het te vergrendelen, sluit je de klep van het dashboardkastje en draai je de sleutel tegen de klok in.
• Het dashboardkastje kan tot 3 kg dragen.

LET OP
Houd er rekening mee dat elke belasting op de klep van het dashboardkastje terwijl deze open is, de werking ervan kan beïnvloeden.

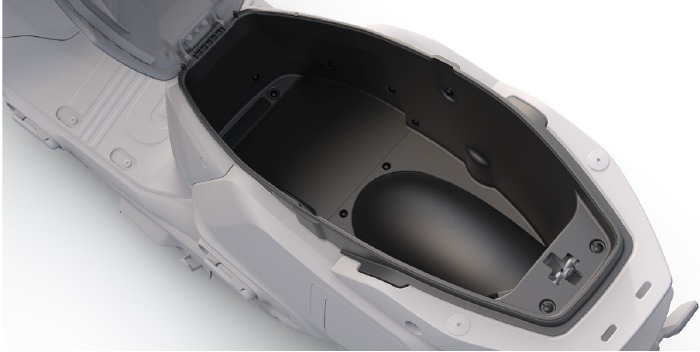

Opbergruimte onder de stoel

• De 43 liter opbergruimte onder de stoel helpt je om je benodigdheden of zelfs twee helmen op te bergen.
• Om het te ontgrendelen, steek je de sleutel in het slot van de stoel aan de linkerachterkant van de scooter en draai je deze met de klok mee. Trek de stoel omhoog nadat er een klikgeluid te horen is.
• Om hem te vergrendelen, duw je de stoel terug naar beneden en druk je erop. Er is een klikgeluid te horen wanneer de stoel is vergrendeld.
• De opbergdoos kan tot 5 kg dragen.

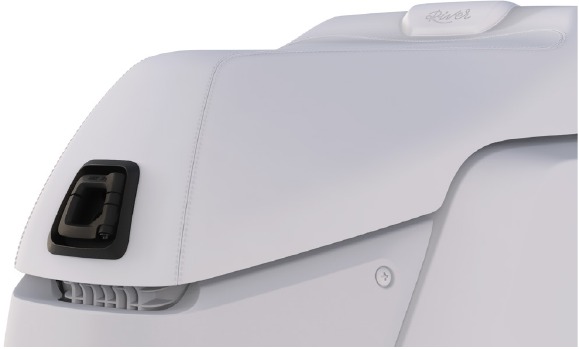

Tashook

• De tashook voor de stoel helpt je om je boodschappentassen te dragen.
• Om hem te bedienen, draai je de haak uit zijn positie en open je het bovenste gedeelte om je tassen op te hangen.
• De tashook kan tot 3 kg dragen.

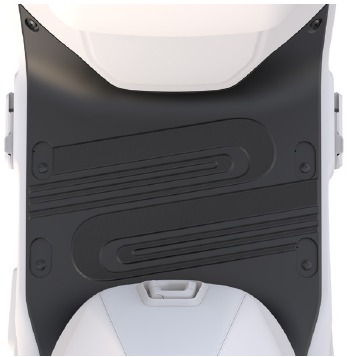

Voetenplank

De voetenplank van de Indie kan tot 20 kg lading dragen. Dit omvat zowel de nuttige lading als het gewicht van alle geïnstalleerde accessoires.

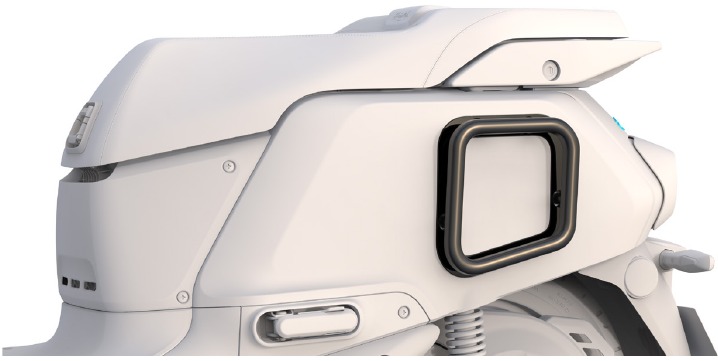

Zijtassteun

(optioneel)
De zijtassteunen* (indien aanwezig) aan weerszijden van de Indie kunnen tot 5 kg dragen. Dit omvat zowel de nuttige lading als het gewicht van alle geïnstalleerde accessoires.

Laadlimieten

De totale laadlimiet van het voertuig wordt gedefinieerd in het bruto voertuiggewicht. Afhankelijk van de vervoerde nuttige lading kan de prestatie van het voertuig, zoals topsnelheid, acceleratie en bereik, worden beïnvloed.

• Het laden van het voertuig boven de aangegeven laadlimiet kan leiden tot instabiliteit van het voertuig tijdens het rijden.
• Het laden van het voertuig boven de aangegeven laadlimiet kan schade veroorzaken. Dit kan de garantie van het voertuig ongeldig maken.
• Zorg ervoor dat de lading die aan de tashook is bevestigd de beweging van je voeten niet belemmert.
• Bewaar geen waardevolle spullen in de opbergruimtes wanneer je het voertuig onbeheerd achterlaat.

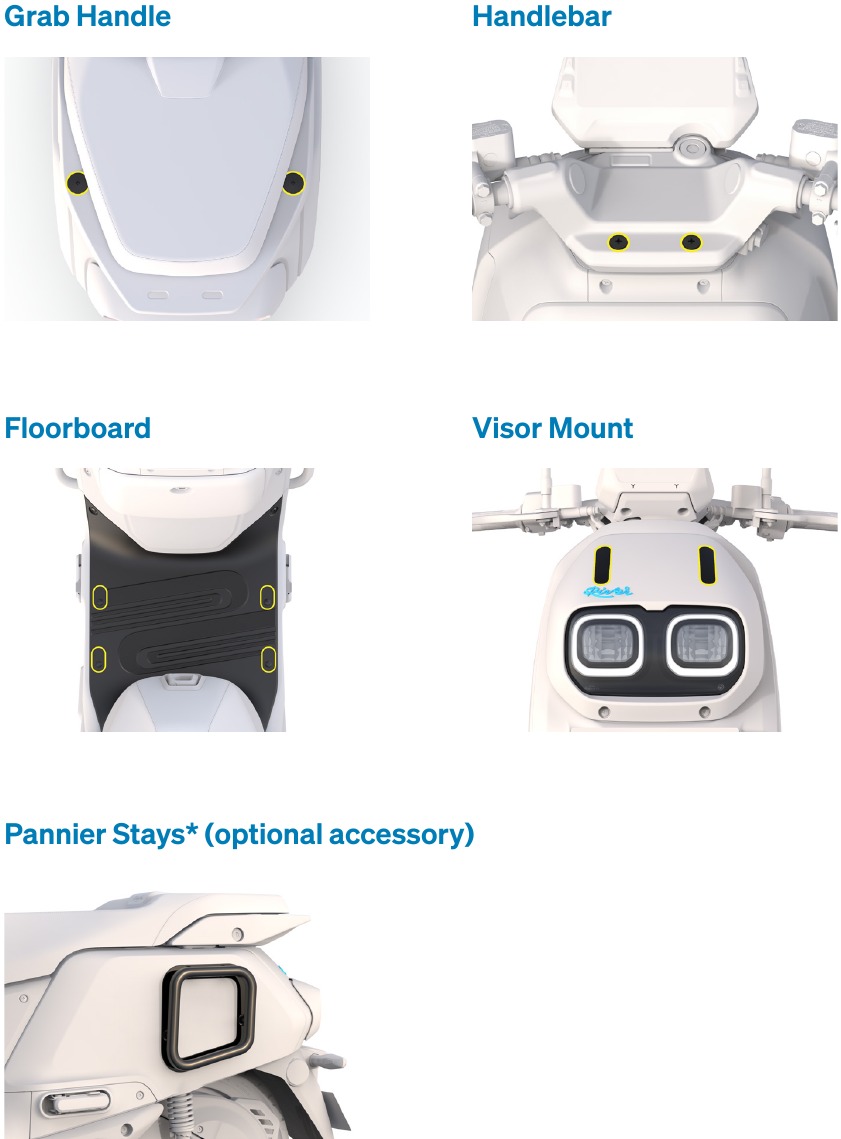

Accessoirebevestigingen

Indie is uitgerust met accessoirebevestigingen op verschillende locaties, zoals hieronder weergegeven. Raadpleeg het document dat bij elk accessoire wordt geleverd voor meer informatie over de installatie en het gebruik ervan.

Gemak

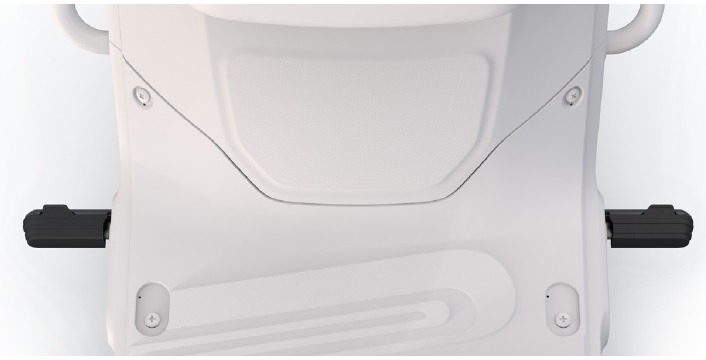

Voetsteunen voor

Indie is uitgerust met opvouwbare voetsteunen voor de bestuurder.

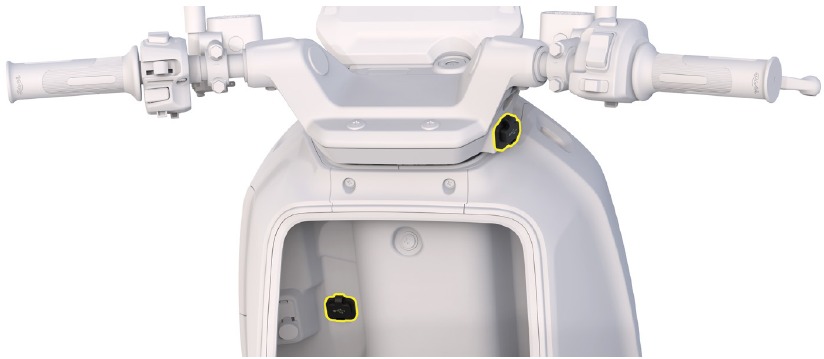

USB-oplaadpoort

Indie is uitgerust met twee USB-opladers. De ene bevindt zich aan de rechterkant van het stuur en de andere in het dashboardkastje aan de linkerkant.

• Laat de afdekking van de USB-oplader niet open of gedeeltelijk gesloten wanneer deze niet in gebruik is.
• Probeer geen apparaat op te laden of van stroom te voorzien dat meer dan 10 W verbruikt.
• Zorg ervoor dat je de stekker van het USB-apparaat in de juiste richting steekt. Duw de USB-connector niet met geweld in de poort.
• Sluit de afdekking van de USB-oplader na gebruik goed af om te voorkomen dat er water binnendringt.

Toolkit

Om je te helpen bij het uitvoeren van noodreparaties, wordt er een toolkit meegeleverd met het voertuig, die zich onder de stoelbasis bevindt. Om er toegang toe te krijgen, steek je de sleutel in het stoelslot, draai je deze met de klok mee en til je de stoel op.

De toolkit bevat de volgende items in een zwarte tas:

1. Steeksleutel (maat: 16-17 mm)
2. Inbussleutelset (maat: 6 & 8 mm)
3. Schroevendraaier (kruiskop & platte kop)

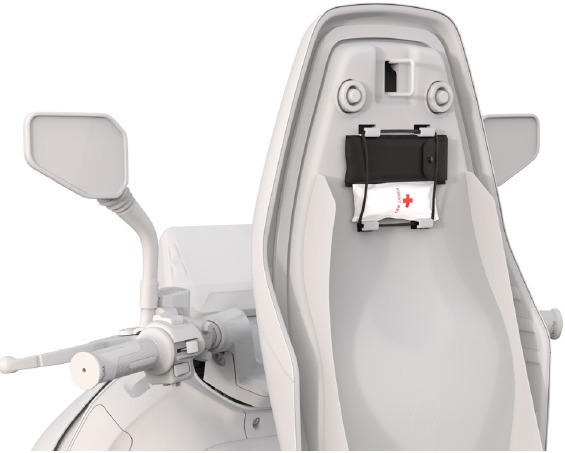

Eerstehulpkit

De eerstehulpkit bevindt zich onder de stoelbasis. Om er toegang toe te krijgen, steek je de sleutel in het stoelslot, draai je deze met de klok mee en til je de stoel op.

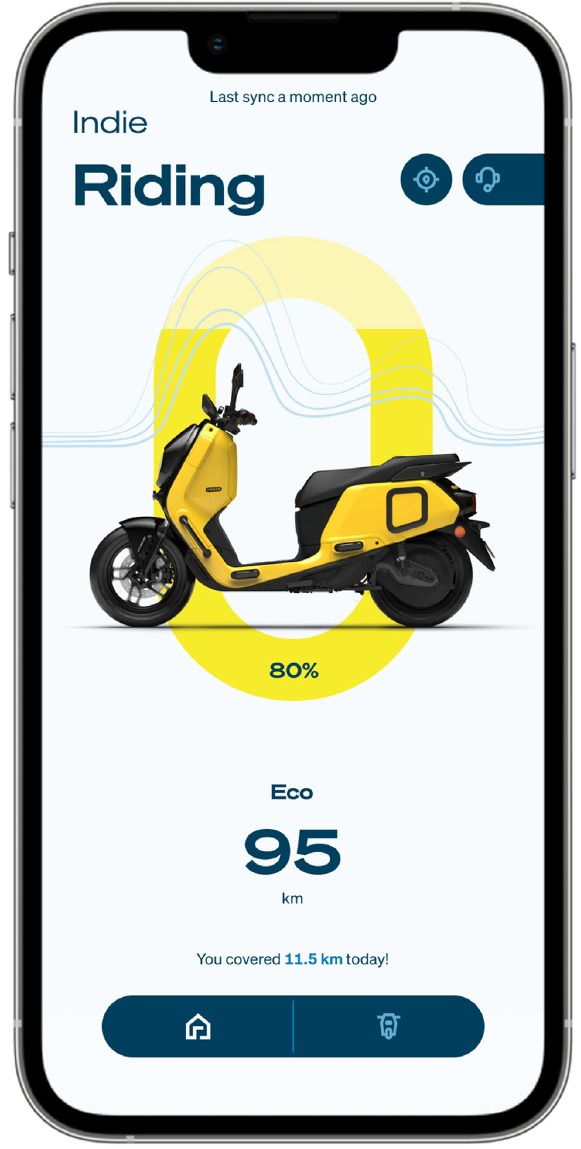

River App

De River App is ontworpen om je eigendom handiger te maken. Je kunt op afstand de status van je scooter controleren, zoals het laadniveau, het beschikbare bereik in elke modus en de tijd tot volledig opladen als deze is aangesloten. Je kunt ook een overzicht zien van je recente ritten en rijtrends. Het waarschuwt je ook voor aankomende periodieke serviceafspraken en helpt je bij het boeken van een service.

Zorg voor het product

1. Schakel het voertuig uit voordat je het wast en gebruik een schone en natte doek om het schoon te maken.
2. Gebruik geen hogedrukwaterstraal op gelakte, elektrische/elektronische onderdelen.
3. Gebruik geen handzeep, afwasmiddel of glasreinigingsvloeistoffen om het voertuig te wassen.
4. Zorg ervoor dat de koelopeningen niet verstopt zijn en zorg voor regelmatige reiniging van de openingen om voldoende ventilatie van lucht naar de onderdelen binnenin mogelijk te maken.
5. Thuis opladen wordt aanbevolen voor een langere levensduur van de batterij. Gebruik snelladen alleen wanneer dat nodig is.
6. Als het voertuig langer dan 7 dagen niet wordt gebruikt, zorg er dan voor dat het in de slaapstand staat om batterijlading te besparen en de batterij gezond te houden. Het wordt aanbevolen om minimaal 30% lading in de batterij te houden als je het voertuig voor een lange periode ongebruikt laat staan.
7. Voor langdurig parkeren, bewaar het voertuig op een overdekte, droge en goed geventileerde plaats.
8. Laat het voertuig altijd onderhouden bij een door River Mobility erkend servicecentrum.

Periodiek onderhoud & service-interval
Periodieke inspectie en service van het voertuig is essentieel om voldoende prestaties, duurzaamheid en veiligheid te garanderen.
Wanneer het voertuig toe is aan inspectie of service, geeft het instrumentenpaneel dit aan met dit symbool.
De River App zal je hier ook op attenderen.

Het standaard onderhoudsinterval van de scooter is als volgt:

• Inspectie elke 2500 km of 3 maanden, afhankelijk van wat het eerst komt.
• Service elke 10000 km of 12 maanden, afhankelijk van wat het eerst komt.

Je komt in aanmerking voor gratis service/inspectie volgens de onderstaande kilometerstand/tijdintervallen, afhankelijk van wat het eerst komt. Je betaalt geen arbeidsloon voor deze services. Verbruiksartikelen die eventueel vervangen moeten worden, worden in rekening gebracht.

Km's	Maanden	Onderhoud
1000	1.5	Inspectie
2500	3	Inspectie
5000	6	Inspectie
7500	9	Inspectie
10000	12	Service

Nadat de bovenstaande gratis services zijn gebruikt, worden alle toekomstige onderhoudswerkzaamheden in rekening gebracht.

Technische gegevens

Specificaties

Topsnelheid	90 km/u
Continu vermogen	4.5 kW
Maximaal vermogen	6.7 kW
Maximaal koppel	26 Nm
Maximale batterijspanning	58.1 V
Nominale batterijspanning	51.1 V
Batterijcapaciteit	4 kWh
Motortype	Permanent magneet synchroonmotor
Remmen (voor)	Hydraulische drievoudige zuiger - schijf
Remmen (achter)	Hydraulische enkele zuiger - schijf

Afmetingen

Leeggewicht	143 kg
Bruto voertuiggewicht	293 kg
Wielbasis	1365 mm
Zithoogte	770 mm
Veerweg voor	76 mm
Veerweg achter	73 mm
Lengte	1993 mm
Breedte	765 mm
Hoogte zonder spiegels	1136 mm
Bodemvrijheid onbeladen	160 mm
Volume opbergruimte onder de stoel	43 L
Volume opbergruimte dashboardkastje	12 L

Verbruiksartikelen

Remvloeistof	DOT 4
Riem	Type - Distributieriem Primaire riem - 17 mm Secundaire riem - 21 mm
Remschijf (voor)	240 mm
Remschijf (achter)	200 mm
Remblok (voor)	FMSI 786
Remblok (achter)	FMSI 786

Banden

Voor	14" 110/70
Achter	14" 120/70

Het wordt aanbevolen om de banden te vervangen wanneer er minder dan 2 mm profieldiepte is.
Gebruik de aanbevolen bandenmaten voor optimale prestaties. Het gebruik van een niet-standaard bandenmaat kan leiden tot problemen met de prestaties, het rijgedrag en het bereik van het voertuig.

Veiligheids- en productbeschadigingswaarschuwing

River Mobility geeft om uw veiligheid en de veiligheid van de mensen om u heen. Deze handleiding bevat veel veiligheidsprocedures en -instructies. Deze informatie is bedoeld om u te waarschuwen voor mogelijke gevaren voor u en anderen, evenals voor uw voertuig. Veiligheidsberichten op het voertuig en in deze handleiding beschrijven deze gevaren en wat u moet doen om het risico op letsel te vermijden of te verminderen. Het niet opvolgen van veiligheidswaarschuwingen en -instructies kan leiden tot ernstig letsel of de dood.

Dit is het veiligheidswaarschuwingssymbool. Dit symbool gaat vooraf aan de signaalwoorden DANGER, WARNING en CAUTION. Veiligheidsinstructies na dit symbool moeten worden opgevolgd om mogelijk letsel of overlijden te voorkomen.

DANGER duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WARNING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

CAUTION duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

NOTICE
NOTICE duidt op een situatie die, indien niet vermeden, kan leiden tot verlies van of schade aan het voertuig.

Neem contact met ons op

Mocht u hulp nodig hebben, neem dan contact met ons op via de onderstaande kanalen:

• Bellen: 080-69537509
• E-mail: support@rideriver.com
• Website: www.rideriver.com

River Mobility Pvt. Ltd.
#25/3, Seetharampalya - Hoodi Road, KIADB EPIP Zone, Mahadevapura,
Whitefield, Bengaluru, Karnataka - 560048, India

Referenties

• River Indie: Slimme elektrische scooters voor stedelijke mobiliteit
• River Indie: Slimme elektrische scooters voor stedelijke mobiliteit

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download River INDIE Handleiding

Beschikbare talen
