Danfoss VLT 2800 Handleiding

Inleiding

Gebruik deze Quick Guide om in vijf stappen een snelle en EMC-correcte installatie van de frequentieregelaar uit te voeren.
Lees het veiligheidsgedeelte voordat u het apparaat installeert.
Let op! De gebruiksaanwijzing, MG. 27.AX.YY, geeft meer voorbeelden van installatie en beschrijft alle functies in detail. De Design Guide, MG. 27.EX.YY, bevat uitgebreide informatie.

Afkortingen

Mechanische installatie

VLT 2800-frequentieregelaars kunnen naast elkaar aan een wand worden geïnstalleerd in elke positie, omdat de units geen ventilatie aan de zijkant nodig hebben. Vanwege de noodzaak van koeling moet er 10 cm vrije luchtdoorvoer boven en onder de frequentieregelaar zijn.
Alle units met behuizing IP 20 moeten worden geïntegreerd in kasten en panelen. IP 20 is niet geschikt voor montage op afstand. In sommige landen, bijvoorbeeld in de VS, zijn units met behuizing NEMA 1 goedgekeurd voor montage op afstand.
Let op! Met de IP 21-oplossing hebben alle units minimaal 100 mm lucht aan elke kant nodig. Dit betekent dat montage naast elkaar NIET is toegestaan.

Tabel 1.1: * Alleen 3-fasen

Boor gaten volgens de afmetingen in de bovenstaande tabel. Let op het verschil in unitspanningen.
Draai alle vier de schroeven opnieuw vast.
Plaats de ontkoppelingsplaat op de stroomkabels en de aardingsschroef (aansluiting 95).

Motor smoorspoelen (195N3110) en RFI 1B-filter (195N3103)

Aansluitklemdeksel
De onderstaande tekening geeft de afmetingen voor NEMA 1-aansluitklemdeksels voor VLT 2803-2875. Afmeting 'a' is afhankelijk van het type unit.

IP 21-oplossing

Tabel 1.2: Afmetingen

EMC-filter voor lange motorkabels

Elektrische installatie

Elektrische installatie in het algemeen
NB!
Alle bekabeling moet voldoen aan de nationale en lokale voorschriften met betrekking tot kabeldoorsneden en omgevingstemperatuur. Koperen geleiders vereist, (60-75 C) aanbevolen.

Details van aanhaalmomenten van de klemmen.

Tabel 1.3: Vastdraaien van klemmen.

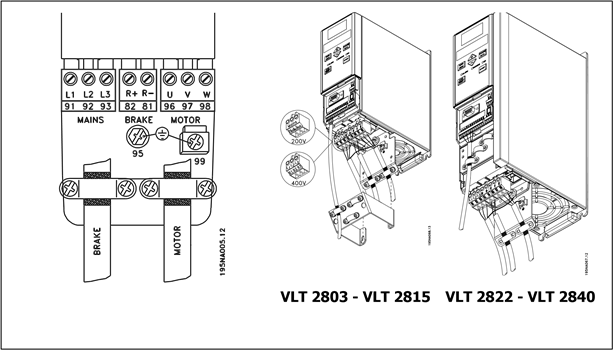

Stroomkabels
NB! Houd er rekening mee dat de stroomklemmen kunnen worden verwijderd.
Sluit het elektriciteitsnet aan op de netklemmen van de frequentieomvormer, d.w.z. L1, L2 en L3, en de aardverbinding op klem 95.


Monteer een afgeschermde/gepantserde kabel van de motor naar de motorklemmen van de frequentieomvormer, d.w.z. U, V, W. Het scherm eindigt in een schermconnector.

Netaansluiting
NB! Houd er rekening mee dat bij 1 x 220-240 Volt de neutrale draad moet worden aangesloten op klem N (L2) en de fasedraad moet worden aangesloten op klem L1 (L1).

NB! Controleer of de netspanning overeenkomt met de netspanning van de frequentieomvormer, die op het typeplaatje te vinden is.
400 Volt-eenheden met RFI-filters mogen niet worden aangesloten op netvoedingen waarbij de spanning tussen fase en aarde meer dan 300 Volt bedraagt. Houd er rekening mee dat voor IT-netten en delta-aarde de netspanning hoger kan zijn dan 300 Volt tussen fase en aarde. Eenheden met typecode R5 (IT-netten) kunnen worden aangesloten op netvoedingen met maximaal 400 V tussen fase en aarde.
Zie Technische gegevens voor de juiste dimensionering van de kabeldoorsnede. Zie ook het hoofdstuk Galvanische isolatie in de bedieningshandleiding voor meer informatie.

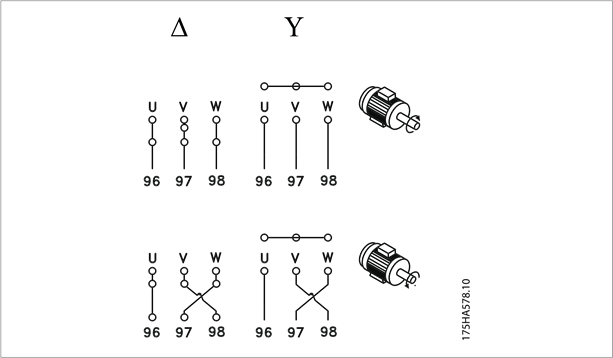

Motoraansluiting
Sluit de motor aan op klemmen 96, 97, 98. Sluit de aarde aan op klem 99. Zie Technische gegevens voor de juiste dimensionering van de kabeldoorsnede.
Alle soorten driefasige asynchrone standaardmotoren kunnen worden aangesloten op een frequentieomvormer. Normaal gesproken zijn kleine motoren in ster geschakeld (230/400 V, Δ/ Y).
NB!
In motoren zonder fase-isolatiepapier moet een LC-filter op de uitgang van de frequentieomvormer worden gemonteerd.

De fabrieksinstelling is voor rotatie met de klok mee.
De draairichting kan worden gewijzigd door twee fasen op de motorklemmen te verwisselen.

Parallelle aansluiting van motoren
De frequentieomvormer kan meerdere parallel geschakelde motoren aansturen. Raadpleeg de bedieningshandleiding voor meer informatie.
NB!
Houd er rekening mee dat de totale kabellengte wordt vermeld in het hoofdstuk EMC-emissie.
NB!
Parameter 107 Automatische motoradaptie, AMT kan niet worden gebruikt wanneer motoren parallel zijn geschakeld. Parameter 101 Koppelkarakteristiek moet worden ingesteld op Speciale motorkarakteristieken [8] wanneer motoren parallel zijn geschakeld.

Motorkabels
Zie Algemene specificaties voor de juiste dimensionering van de doorsnede en lengte van de motorkabel. Zie EMC-emissies voor de relatie tussen lengte en EMC-emissie.
Houd u altijd aan de nationale en lokale voorschriften met betrekking tot de kabeldoorsnede.
NB!
Als een niet-afgeschermde/ongepantserde kabel wordt gebruikt, wordt niet aan sommige EMC-eisen voldaan, zie EMC-testresultaten in de Ontwerpgids.
Als aan de EMC-specificaties met betrekking tot emissie moet worden voldaan, moet de motorkabel worden afgeschermd/gepantserd, tenzij anders vermeld voor het betreffende RFI-filter. Het is belangrijk om de motorkabel zo kort mogelijk te houden om het geluidsniveau en de lekstromen tot een minimum te beperken. Het scherm van de motorkabel moet worden aangesloten op de metalen kast van de frequentieomvormer en op de metalen kast van de motor. De schermaansluitingen moeten worden gemaakt met het grootst mogelijke oppervlak (kabelklem). Dit wordt mogelijk gemaakt door verschillende installatieapparaten in verschillende frequentieomvormers. Montage met gedraaide schermeinden (pigtails) moet worden vermeden, omdat deze het schermeffect bij hoge frequenties tenietdoen. Als het nodig is om het scherm te onderbreken om een motorisolator of motorrelais te installeren, moet het scherm worden voortgezet bij de laagst mogelijke HF-impedantie.

Motor thermische beveiliging
Het elektronische thermische relais in UL-goedgekeurde frequentieomvormers heeft de UL-goedkeuring ontvangen voor de bescherming van één motor, wanneer parameter 128 Motor thermische beveiliging is ingesteld op ETR
Trip en parameter 105 Motorstroom, I_{M, N} is geprogrammeerd op de nominale motorstroom (zie typeplaatje van de motor).

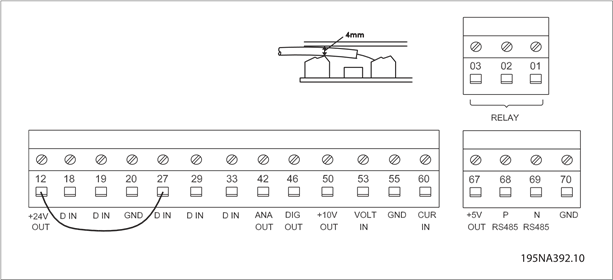

Besturingskabels
Verwijder de voorklep onder het bedieningspaneel. Plaats een jumper tussen klemmen 12 en 27.
Besturingskabels moeten worden afgeschermd/gepantserd. Het scherm moet met behulp van een klem op het chassis van de frequentieomvormer worden aangesloten. Normaal gesproken moet het scherm ook worden aangesloten op het chassis van de besturingseenheid (gebruik de instructies voor de betreffende eenheid). In verband met zeer lange besturingskabels en analoge signalen kunnen zich in zeldzame gevallen, afhankelijk van de installatie, aardlussen van 50/60 Hz voordoen als gevolg van ruis die wordt overgedragen van de kabels van de netvoeding. In dit verband kan het nodig zijn om het scherm te onderbreken en eventueel een condensator van 100 nF tussen het scherm en het chassis te plaatsen.
Zie het hoofdstuk Aarding van afgeschermde/gepantserde besturingskabels in de VLT 2800 Ontwerpgids voor de juiste afsluiting van besturingskabels.

1. De klemmen zijn niet geldig voor DeviceNet/CANopen. Zie ook de DeviceNet-handleiding, MG.90.BX.YY voor meer informatie.
   Zie parameter 323 Relaisuitgang voor het programmeren van de relaisuitgang.

   Nr.	01 - 02	1 - 2 maken (NO)
   	01 - 03	1 - 3 verbreken (NC)

NB! Houd er rekening mee dat de kabelmantel voor het relais de eerste rij klemmen van de besturingskaart moet bedekken - anders kan de galvanische isolatie (PELV) niet worden gehandhaafd. Max. kabeldiameter: 4 mm.

Aarding
Neem bij de installatie het volgende in acht:

• Veiligheidsaarding: De drive heeft een hoge lekstroom en moet voor de veiligheid goed worden geaard. Volg alle lokale veiligheidsvoorschriften.
• Hoogfrequente aarding: Houd de aardverbindingen zo kort mogelijk.

Sluit alle aardingssystemen aan om de laagst mogelijke geleiderimpedantie te garanderen. De laagst mogelijke geleiderimpedantie wordt bereikt door de geleider zo kort mogelijk te houden en te aarden met het grootst mogelijke oppervlak. Als er meerdere drives in een kast zijn geïnstalleerd, moet de achterplaat van de kast, die van metaal moet zijn, worden gebruikt als een gezamenlijke aardingsreferentieplaat. De drives moeten met de laagst mogelijke impedantie op de achterplaat worden gemonteerd.
Om een lage impedantie te bereiken, sluit u de drive met de bevestigingsbouten van de drive aan op de achterplaat. De achterplaat moet volledig vrij zijn van verf.

EMC-emissie
De volgende systeemresultaten worden behaald op een systeem bestaande uit een VLT Serie 2800 met afgeschermde/gepantserde stuurkabel, schakelkast met potentiometer, afgeschermde/gepantserde motorkabel en afgeschermde/gepantserde remkabel, evenals een LCP2 met kabel.

1. Voor VLT 2822-2840 3 x 200-240 V gelden dezelfde waarden als voor de 480 V-versie met 1A RFI-filter.

• EN 55011: Emissie
  Grenswaarden en meetmethoden van radiostoringseigenschappen van industriële, wetenschappelijke en medische (ISM) hoogfrequente apparatuur.

Klasse 1A:
Apparatuur die in een industriële omgeving wordt gebruikt.

Klasse 1B:
Apparatuur die wordt gebruikt in gebieden met een openbaar elektriciteitsnet (woonomgeving, handel en lichte industrie).

Extra bescherming
Aardlekrelais/aardlekschakelaars, meervoudige beschermingsaarding of aarding kan worden gebruikt als extra bescherming, mits de plaatselijke veiligheidsvoorschriften worden nageleefd.
Driefasige VLT-frequentieomvormers vereisen een aardlekschakelaar type B. Als een RFI-filter in de aandrijving is gemonteerd en ofwel de schakelaar van de aardlekschakelaar of een handbediende schakelaar wordt gebruikt om de aandrijving op de netspanning aan te sluiten, is een vertragingstijd van minimaal 40 ms vereist (aardlekschakelaar type B).
Als er geen RFI-filter is gemonteerd of een CI-schakelaar wordt gebruikt voor de netaansluiting, is er geen vertragingstijd vereist.
Eenfasige VLT-frequentieomvormers vereisen een aardlekschakelaar type A. Er is geen bijzondere behoefte aan een vertragingstijd, ongeacht of er RFI-filters zijn gemonteerd of niet.
Zie applicatie-opmerking MN.90.GX.YY voor meer informatie over aardlekschakelaars.

EMC-correcte elektrische installatie
Algemene punten die in acht moeten worden genomen om een EMC-correcte elektrische installatie te waarborgen.

• Gebruik alleen afgeschermde/gepantserde motorkabels en afgeschermde/gepantserde stuurkabels.
• Sluit de afscherming aan beide uiteinden aan op aarde.
• Vermijd installatie met gedraaide afschermingsuiteinden (varkensstaartjes), omdat dit het afschermingseffect bij hoge frequenties tenietdoet. Gebruik in plaats daarvan kabelklemmen.
• Het is belangrijk om te zorgen voor een goed elektrisch contact van de installatieplaat via de installatieschroeven naar de metalen kast van de frequentieomvormer.
• Gebruik kartelringen en galvanisch geleidende installatieplaten.
• Gebruik geen niet-afgeschermde/ongepantserde motorkabels in de installatiekasten.

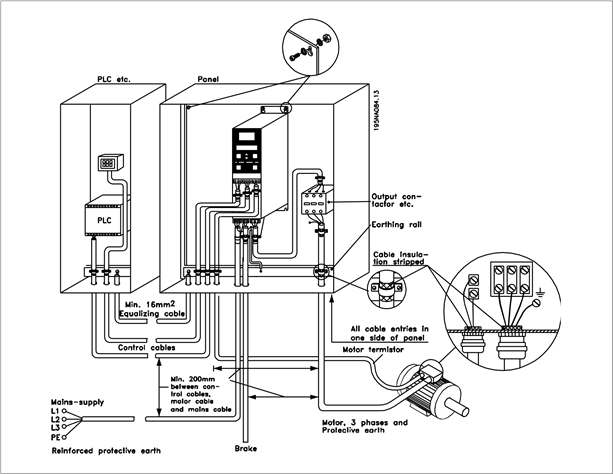

De onderstaande afbeelding toont een EMC-correcte elektrische installatie, waarbij de frequentieomvormer in een installatiekast is gemonteerd en is aangesloten op een PLC.

Zekeringen
Takcircuitbeveiliging:
Om de installatie te beschermen tegen elektrische en brandgevaar, moeten alle takcircuits in een installatie, schakelapparatuur, machines enz. kortsluitvast en overstroombeveiligd zijn volgens de nationale/internationale voorschriften.

Kortsluitbeveiliging:
Danfoss raadt aan de in de volgende tabel genoemde zekeringen te gebruiken om servicepersoneel of andere apparatuur te beschermen in geval van een interne storing in de unit of kortsluiting op de DC-link. De frequentieomvormer biedt volledige kortsluitbeveiliging in geval van een kortsluiting op de motor- of remuitgang.

Overstroombeveiliging:
Zorg voor overbelastingsbeveiliging om oververhitting van de kabels in de installatie te voorkomen. Overstroombeveiliging moet altijd worden uitgevoerd in overeenstemming met de nationale voorschriften. Zekeringen moeten zijn ontworpen voor bescherming in een circuit dat maximaal 100.000 A_rms (symmetrisch), maximaal 480 V kan leveren.

Niet-UL-conformiteit:
Als niet aan UL/cUL hoeft te worden voldaan, raadt Danfoss aan de in de onderstaande tabel genoemde zekeringen te gebruiken, die de naleving van EN50178/IEC61800-5-1 garanderen:
In geval van een storing kan het niet opvolgen van de zekeringaanbeveling leiden tot schade aan de frequentieomvormer.

Tabel 1.4: Voorzekeringen voor UL-toepassing /cUL

RFI-schakelaar
Netvoeding geïsoleerd van aarde:
Als de frequentieomvormer wordt gevoed door een geïsoleerde netvoeding (IT-net) of een TT/TN-S-net met geaarde fase, wordt aanbevolen om de RFI-schakelaar uit te zetten (OFF). Zie IEC 364-3 voor meer informatie. Als optimale EMC-prestaties vereist zijn, parallelle motoren zijn aangesloten of de lengte van de motorkabel meer dan 25 m is, wordt aanbevolen om de schakelaar in de ON-positie te zetten.
In de OFF-positie worden de interne RFI-capaciteiten (filtercondensatoren) tussen het chassis en het tussenliggende circuit afgesneden om schade aan het tussenliggende circuit te voorkomen en de aardlekcapaciteitsstromen te verminderen (volgens IEC 61800-3).
Raadpleeg ook de toepassingsnotitie VLT op IT-netten, MN.90.CX.02. Het is belangrijk om isolatiebewakingsapparaten te gebruiken die geschikt zijn voor gebruik in combinatie met vermogenselektronica (IEC 61557-8).
NB! De RFI-schakelaar mag niet worden bediend met het net aangesloten op de eenheid. Controleer of de netvoeding is losgekoppeld voordat u de RFI-schakelaar bedient. De RFI-schakelaar scheidt de condensatoren galvanisch van aarde.
De schakelaar Mk9, geplaatst naast klem 96, moet worden verwijderd om het RFI-filter los te koppelen. De RFI-schakelaar is alleen beschikbaar op VLT 2880-2882.

Programmeren

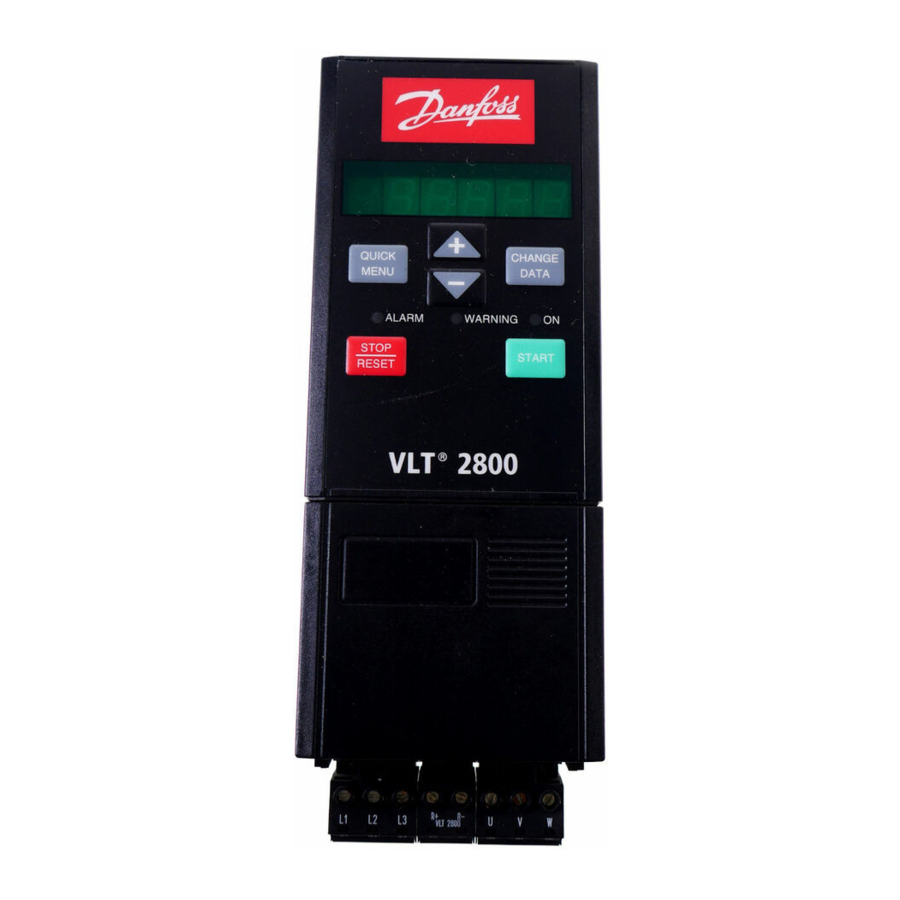

Besturingseenheid
Aan de voorkant van de frequentieregelaar bevindt zich een bedieningspaneel dat in vier secties is verdeeld.

1. Zescijferig led-display.
2. Toetsen voor het wijzigen van parameters en het verschuiven van de weergavefunctie.
3. Indicatielampjes.
4. Toetsen voor lokale bediening.

Led-indicatie

Alle gegevens worden weergegeven in de vorm van een zescijferig led-display dat continu één item met bedrijfsgegevens kan weergeven tijdens normale werking. Als aanvulling op het display zijn er drie indicatielampjes voor indicatie van netaansluiting (ON), waarschuwing (WARNING) en alarm (ALARM). De meeste parameterinstellingen van de frequentieregelaar kunnen direct via het bedieningspaneel worden gewijzigd, tenzij deze functie is geprogrammeerd als Vergrendeld [1] via parameter 018 Lock for data changes.

Bedieningstoetsen
[QUICK MENU] (Snelmenu) geeft toegang tot de parameters die worden gebruikt voor het Snelmenu.
De toets [QUICK MENU] (Snelmenu) wordt ook gebruikt als een wijziging in een parameterwaarde niet moet worden doorgevoerd. Zie ook [QUICK MENU] (Snelmenu) + [+].
[CHANGE DATA] (Gegevens wijzigen) wordt gebruikt voor het wijzigen van een instelling.
Als het display rechts drie stippen weergeeft, heeft de parameterwaarde meer dan drie cijfers. Om de waarde te zien, activeert u [CHANGE DATA] (Gegevens wijzigen)
De toets [CHANGE DATA] (Gegevens wijzigen) wordt ook gebruikt voor het bevestigen van een wijziging van parameterinstellingen.
[+] / [-] worden gebruikt voor het selecteren van parameters en voor het wijzigen van parameterwaarden.
Deze toetsen worden ook gebruikt in de Display-modus voor het selecteren van de weergave van een bedrijfswaarde.
De toetsen [QUICK MENU] (Snelmenu) + [+] moeten tegelijkertijd worden ingedrukt om toegang te geven tot alle parameters. Zie Menumodus.
[STOP/RESET] wordt gebruikt voor het stoppen van de aangesloten motor of voor het resetten van de frequentieregelaar na een trip.
Kan worden geselecteerd als Actief [1] of Niet actief [0] via parameter 014 Local stop/reset. In de Display-modus knippert het display als de stopfunctie is geactiveerd.
NB! Als de toets [STOP/RESET] is ingesteld op Niet actief [0] in parameter 014 Local stop/reset, en er is geen stopopdracht via de digitale ingangen of seriële communicatie, kan de motor alleen worden gestopt door de netspanning naar de frequentieregelaar te verbreken.
[START] wordt gebruikt voor het starten van de frequentieregelaar. Het is altijd actief, maar de toets [START] kan een stopopdracht niet overrulen.

Handmatige initialisatie
Verbreek de netspanning. Houd de toetsen [QUICK MENU] (Snelmenu) + [+] + [CHANGE DATA] (Gegevens wijzigen) ingedrukt terwijl u tegelijkertijd de netspanning weer aansluit. Laat de toetsen los; de frequentieregelaar is nu geprogrammeerd voor de fabrieksinstelling.

Displayweergavestatussen
Tijdens normale werking kan continu één item met bedrijfsgegevens worden weergegeven naar keuze van de operator. Met behulp van de toetsen [+/-] kunnen de volgende opties worden geselecteerd in de Display-modus:

• Uitgangsfrequentie [Hz]
• Uitgangsstroom [A]
• Uitgangsspanning [V]
• Tussencircuitspanning [V]
• Uitgangsvermogen [kW]
• Geschaalde uitgangsfrequentie f_uit x p008

Menumodus
Om de Menumodus te openen, moet [QUICK MENU] (Snelmenu) + [+] tegelijkertijd worden geactiveerd. In de Menumodus kunnen de meeste parameters van de frequentieregelaar worden gewijzigd. Blader door de parameters met behulp van de toetsen [+/-]. Tijdens het scrollen in de Menumodus knippert het parameternummer.

Snelmenu
Met behulp van de toets [QUICK MENU] (Snelmenu) is het mogelijk om toegang te krijgen tot de 12 belangrijkste parameters van de frequentieregelaar. Na het programmeren is de frequentieregelaar in de meeste gevallen klaar voor gebruik. Wanneer de toets [QUICK MENU] (Snelmenu) wordt geactiveerd in de Display-modus, start het Snelmenu. Blader door het snelmenu met behulp van de toetsen [+/-] en wijzig de gegevenswaarden door eerst op [CHANGE DATA] (Gegevens wijzigen) te drukken en vervolgens de parameterwaarde te wijzigen met de toetsen [+/-]. De Snelmenu-parameters worden weergegeven in het gedeelte Parameterlijsten.

Handmatig Automatisch
Tijdens normale werking bevindt de frequentieregelaar zich in de Auto-modus, waarbij het referentiesignaal extern, analoog of digitaal via de besturingsklemmen wordt gegeven. In de Handmatige modus is het echter mogelijk om het referentiesignaal lokaal via het bedieningspaneel te geven.
Op de besturingsklemmen blijven de volgende besturingssignalen actief wanneer de Handmatige modus is geactiveerd:

Schakelen tussen Auto- en Handmatige modus:
Door de toets [Change Data] (Gegevens wijzigen) te activeren in [Display Mode] (Display-modus), geeft het display de modus van de frequentieregelaar aan.
Scroll omhoog/omlaag om over te schakelen naar de Handmatige modus, de referentie kan worden gewijzigd met behulp van [+]/[-].
NB! Houd er rekening mee dat parameter 020 de keuze van de modus kan blokkeren.
Een wijziging van parameterwaarden wordt automatisch opgeslagen na een stroomuitval.
Als het display rechts drie stippen weergeeft, heeft de parameterwaarde meer dan drie cijfers. Om de waarde te zien, activeert u [CHANGE DATA] (Gegevens wijzigen). Druk op [QUICK MENU] (Snelmenu):

Stel de parameters van het motornaamplaatje in

AMT activeren
Automatische motortuning Parameter 107

1. Selecteer in parameter 107 Automatische motortuning de gegevenswaarde [2]. 107 knippert nu en 2 knippert niet.
2. AMT wordt geactiveerd door op start te drukken. 107 knippert nu en streepjes bewegen van links naar rechts in het gegevenswaardevak.
3. Wanneer 107 opnieuw verschijnt met de gegevenswaarde [0], is AMT voltooid. Druk op [STOP/RESET] om de motorgegevens op te slaan.
4. 107 blijft dan knipperen met de gegevenswaarde [0]. U kunt nu verdergaan.

NB! VLT 2880-2882 hebben de AMT-functie niet.

Referentiebereik instellen
Min. referentie, Ref_MIN Parameter 204
Max. referentie, Ref_MAX Parameter 205

Oplooptijd instellen
Oplooptijd [s] Parameter 207
Aflooptijd [s] Parameter 208
In parameter 002, Local/remote control, kan de frequentieregelaarmodus worden geselecteerd als Remote operation [0], d.w.z. via de besturingsklemmen, of Local [1], d.w.z. via de besturingseenheid.

Stel de besturingslocatie in op Lokaal [1]
Local/remote operation = Local [1], Par. 002

Stel het motortoerental in door de Lokale referentie aan te passen
Local reference, Par. 003

Motor starten

Druk op [START] om de motor te starten. Stel het motortoerental in door par. 003, Lokale referentie aan te passen.
Controleer of de draairichting van de motoras met de klok mee is. Zo niet, verwissel dan twee fasen op de motorkabel.
Druk op [STOP/RESET] om de motor te stoppen.
Druk op [QUICK MENU] (Snelmenu) om terug te keren naar de displaymodus.
De toetsen [QUICK MENU] (Snelmenu) + [+] moeten tegelijkertijd worden ingedrukt om toegang te geven tot alle parameters.

Aansluitvoorbeelden

Meer voorbeelden zijn te vinden in de Bedieningshandleiding (MG.27.AX.YY).

Starten/stoppen
Starten/stoppen met behulp van klem 18 en uitloopstop met behulp van klem 27.

Par. 302 Digital input = Start [7]
Par. 304 Digital input = Coasting stop inverted [2]
Voor nauwkeurig starten/stoppen worden de volgende instellingen gemaakt:
Par. 302 Digital input = Precise start/ stop [27]
Par. 304 Digital input = Coasting stop inverted [2]

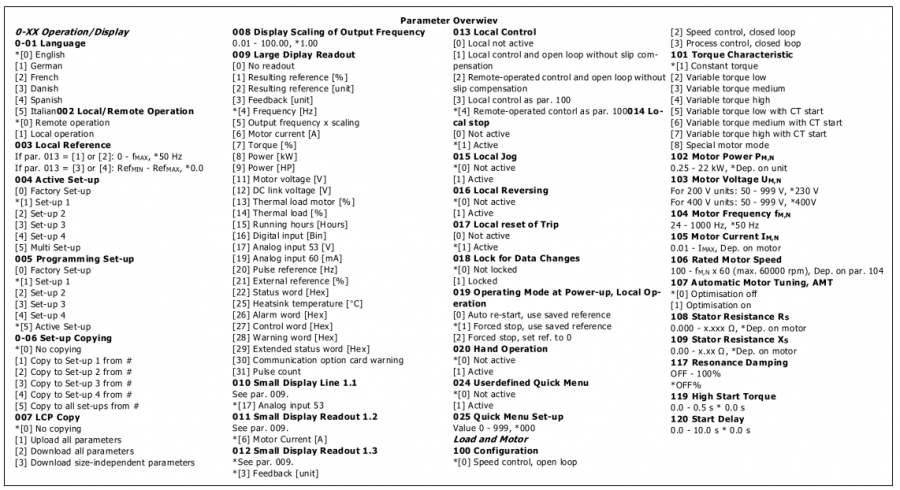

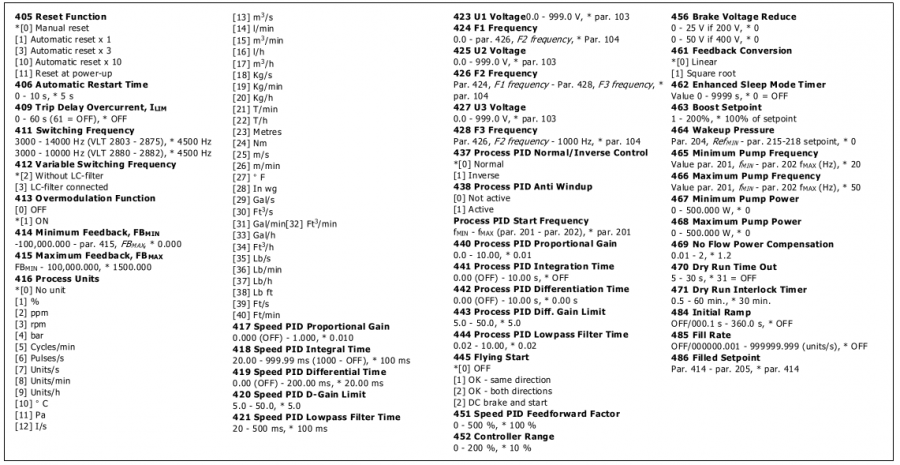

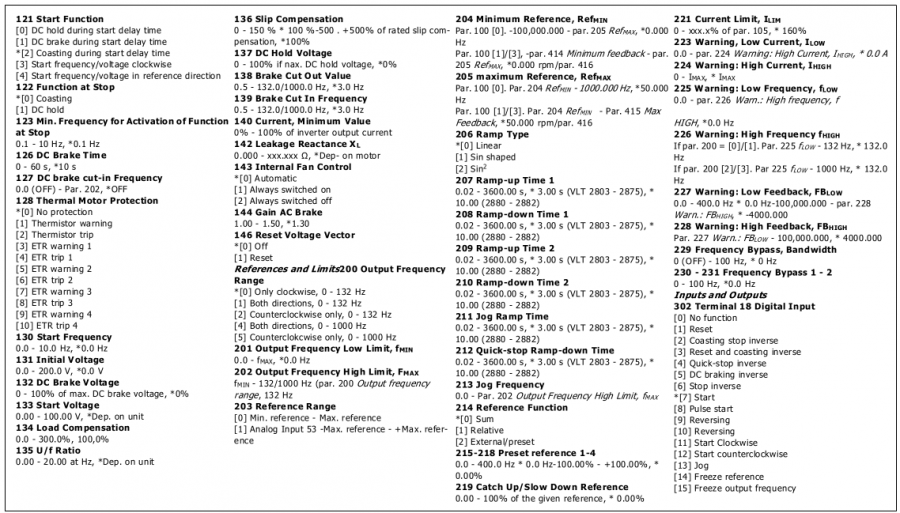

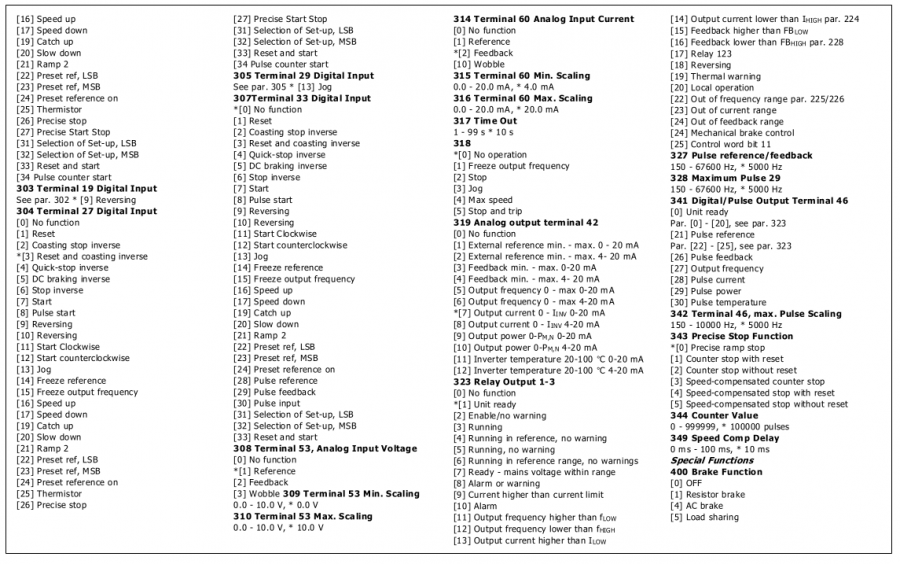

Parameterlijst

Alle parameters worden hieronder vermeld. Zie de Bedieningshandleiding (MG.27.AX.YY) of de Ontwerpgids (MG.27.EX.YY) voor informatie over de conversie-index, het gegevenstype en verdere beschrijvingen.
Zie de speciale literatuur voor externe communicatie (zie het gedeelte Beschikbare literatuur).
NB! Gebruik MCT-10 en USB naar RS485 converter om parameters te wijzigen.

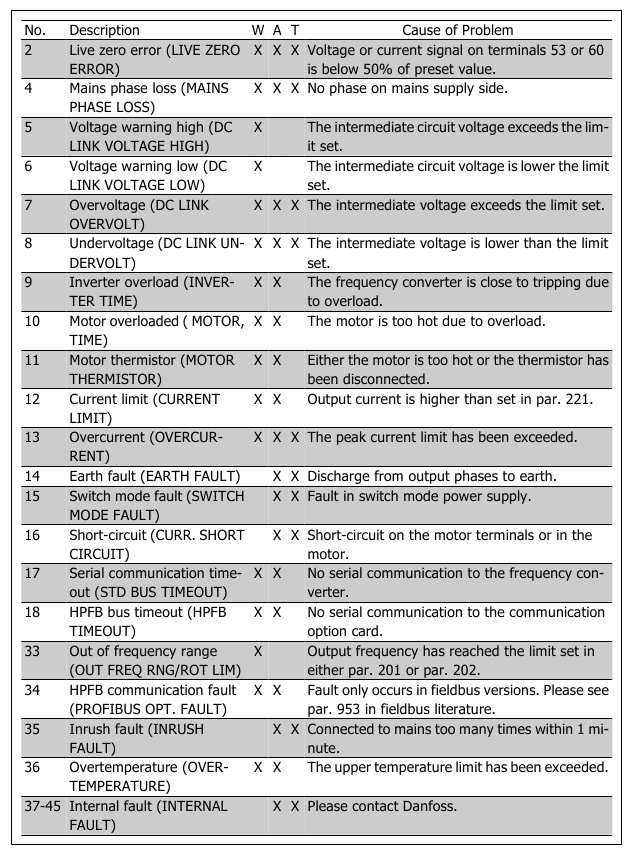

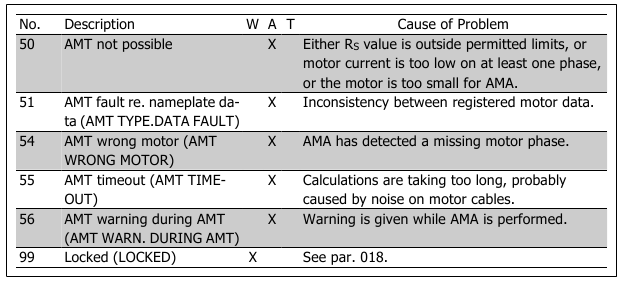

Waarschuwingen/alarmmeldingen


W: Waarschuwing, A: Alarm, T: Trip vergrendeld

Een waarschuwing of een alarm verschijnt op het display als een numerieke code Err. xx. Een waarschuwing wordt op het display weergegeven totdat de fout is verholpen, terwijl een alarm blijft knipperen totdat de toets [STOP/RESET] is geactiveerd. De tabel toont de verschillende waarschuwingen en alarmen, en of de fout de frequentieregelaar vergrendelt. Na een Trip locked wordt de netvoeding afgesneden en de fout verholpen. De netvoeding wordt weer aangesloten en de frequentieregelaar wordt gereset. De frequentieregelaar is nu klaar. Een Trip kan handmatig op drie manieren worden gereset:

1. Via de bedieningstoets [STOP/RESET].
2. Via een digitale ingang.
3. Via seriële communicatie.

Het is ook mogelijk om een automatische reset te kiezen in parameter 405 Reset function. Wanneer een kruis verschijnt in zowel waarschuwing als alarm, kan dit betekenen dat er een waarschuwing komt voor een alarm. Het kan ook betekenen dat het voor de gebruiker mogelijk is om te programmeren of er een waarschuwing of een alarm verschijnt voor een bepaalde fout. Dit is bijvoorbeeld mogelijk in parameter 128 Motor thermal protection. Na een trip zal de motor uitlopen en zullen alarm en waarschuwing op de frequentieregelaar knipperen, maar als de fout verdwijnt, zal alleen het alarm knipperen. Na een reset is de frequentieregelaar weer klaar om te starten.

Specificaties

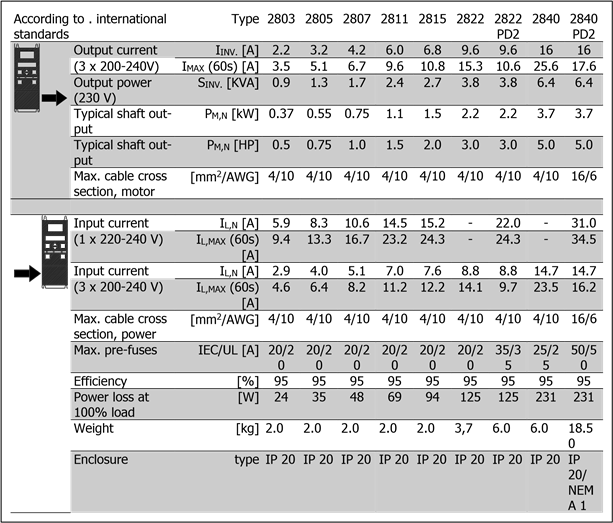

Netaansluiting 200 - 400 V

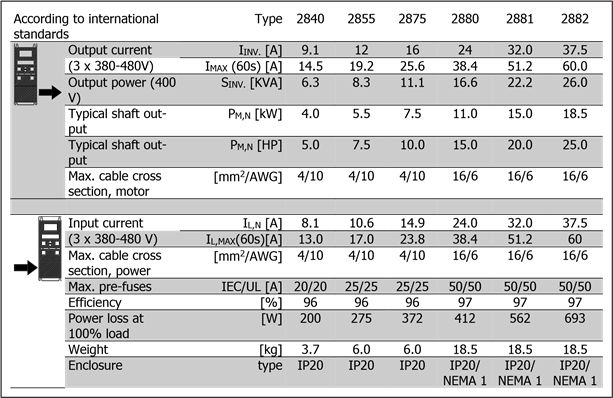

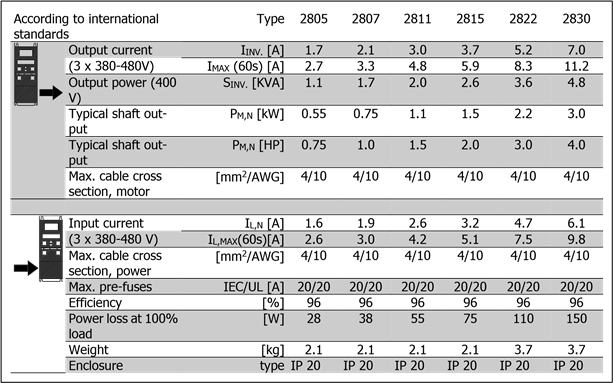

Netaansluiting 380 - 480 V

Algemene specificaties

Zie het gedeelte Speciale voorwaarden in de ontwerp gids

Percentage heeft betrekking op de nominale stroom van de frequentieregelaar.
* VLT 2822 PD2 / 2840 PD2 1 x 220 V slechts 110% in 1 min.

Alle digitale ingangen zijn galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De analoge ingangen zijn galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De pulsingang (aansluiting 33) is galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De digitale uitgang is galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De analoge uitgang is galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De 24 V DC-voeding is galvanisch gescheiden van de voedingsspanning (PELV), maar heeft hetzelfde potentiaal als de analoge en digitale in- en uitgangen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

De 10 V DC-voeding is galvanisch gescheiden van de voedingsspanning (PELV) en andere hoogspanningsaansluitingen. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies.

Volledige galvanische scheiding. Zie het gedeelte Galvanische scheiding in de bedieningsinstructies. Zie de VLT 2800 DeviceNet-handleiding, MG.90.BX.YY, voor CANopen/DeviceNet-eenheden.

Het relaiscontact is door middel van een versterkte isolatie gescheiden van de rest van het circuit.
Opmerking: Nominale waarden resistieve belasting - cosΦ >0,8 voor maximaal 300.000 bewerkingen. Inductieve belastingen bij cosΦ 0,25 ongeveer 50% belasting of 50% levensduur.

Max. doorsnede naar motor, zie volgende gedeelte.

Wanneer wordt voldaan aan EN 55011 1A en EN 55011 1B, moet de motorkabel in bepaalde gevallen worden gereduceerd. Zie EMC-emissie.

Alle besturingseigenschappen zijn gebaseerd op een 4-polige asynchrone motor

Vermogensvermindering bij hoge omgevingstemperatuur, zie speciale voorwaarden in de ontwerp gids

Vermogensvermindering bij hoge luchtdruk, zie speciale voorwaarden in de ontwerp gids

Zie het gedeelte over speciale voorwaarden in de ontwerp gids

Beveiligingen:

• Elektronische thermische motorbeveiliging tegen overbelasting.
• Temperatuurbewaking van de vermogensmodule zorgt ervoor dat de frequentieregelaar uitschakelt als de temperatuur 100°C bereikt. Een overbelastingstemperatuur kan pas worden gereset als de temperatuur van de vermogensmodule lager is dan 70°C.

Speciale voorwaarden

Aggressieve omgevingen
De frequentieregelaar mag niet worden geïnstalleerd in omgevingen waar vloeistoffen, deeltjes of gassen in de lucht aanwezig zijn die de elektronica zouden aantasten en beschadigen. Tenzij de nodige maatregelen worden genomen om de frequentieregelaar te beschermen, bestaat er een risico op stilstand, waardoor de levensduur van de frequentieregelaar wordt verkort.
Aggressieve gassen, zoals zwavel-, stikstof- en chloorverbindingen, bevorderen samen met een hoge luchtvochtigheid en temperatuur mogelijke chemische processen op de componenten van de frequentieregelaar. Deze chemische processen tasten de elektronica snel aan en beschadigen deze. In deze gebieden wordt kastmontage met verse-luchtcirculatie in de kast aanbevolen, zodat wordt gewaarborgd dat agressieve gassen uit de buurt van de frequentieregelaar worden gehouden.
NB!
Montage van frequentieregelaars in agressieve omgevingen verhoogt het risico op stilstand en verkort de levensduur van het apparaat aanzienlijk.
Voordat de frequentieregelaar wordt geïnstalleerd, moet worden gecontroleerd of er vloeistoffen, deeltjes of gassen in de lucht aanwezig zijn. Dit kan worden gedaan door te kijken naar bestaande installaties in dezelfde omgeving. Typische indicatoren van schadelijke vloeistoffen in de lucht zijn water of olie op metalen onderdelen of corrosie van metalen onderdelen. Te veel stofdeeltjes worden meestal waargenomen boven op installatiekasten en op bestaande elektrische installaties. Indicatoren dat er agressieve gassen in de lucht aanwezig zijn, zijn koperen rails en kabeluiteinden die zwart zijn op bestaande elektrische installaties.

Vermogensvermindering bij omgevingstemperatuur
De gedurende 24 uur gemeten omgevingstemperatuur moet minstens 5°C lager zijn dan de maximale omgevingstemperatuur.
Als de frequentieregelaar boven 45°C wordt gebruikt, moet de continue uitgangsstroom worden verlaagd.

Vermogensvermindering bij lage luchtdruk
Boven 1000 m moet de omgevingstemperatuur of maximale uitgangsstroom worden verlaagd. Neem voor hoogten boven 2000 m contact op met Danfoss met betrekking tot PELV.

Vermogensvermindering bij lage snelheden
Wanneer een motor op een frequentieregelaar wordt aangesloten, is het noodzakelijk om te controleren of de koeling van de motor voldoende is.
Een probleem kan optreden bij lage snelheden in toepassingen met constant koppel. Continu draaien bij lage snelheden lager dan de helft van de nominale motorsnelheid kan extra luchtkoeling vereisen. Kies anders een grotere motor (één maat groter).

Vermogensvermindering bij lange motorkabels
De frequentieregelaar is getest met een niet-afgeschermde/niet-gepantserde kabel van 75 m en een afgeschermde/gepantserde kabel van 25 m en is ontworpen om te werken met een motorkabel met een nominale doorsnede. Als een kabel met een grotere doorsnede nodig is, wordt aanbevolen om de uitgangsstroom met 5% te verminderen voor elke stap dat de kabeldoorsnede wordt vergroot. (Een grotere kabeldoorsnede leidt tot een grotere capaciteit naar aarde, en dus tot een grotere aardlekstroom).

Vermogensvermindering bij hoge schakelfrequentie
De frequentieregelaar verlaagt automatisch de nominale uitgangsstroom I_VLT,N, wanneer de schakelfrequentie hoger is dan 4,5 kHz.
In beide gevallen wordt de vermindering lineair uitgevoerd, tot 60% van I_VLT,N.

Veiligheid

Waarschuwing hoge spanning: De spanning van de frequentieregelaar is gevaarlijk wanneer deze is aangesloten op het elektriciteitsnet. Onjuiste installatie van de motor of frequentieregelaar kan schade aan de apparatuur, ernstig letsel of de dood veroorzaken. Daarom is het essentieel om de instructies in deze handleiding en de lokale en nationale regels en veiligheidsvoorschriften na te leven.

Het aanraken van de elektrische onderdelen kan fataal zijn, zelfs nadat de apparatuur is losgekoppeld van het elektriciteitsnet. Zorg er ook voor dat andere spanningsingangen zijn losgekoppeld (verbinding van DC-tussenstroomkring). Houd er rekening mee dat er een hoge spanning op de DC-link kan staan, zelfs als de LED's zijn uitgeschakeld. Wacht minstens 4 minuten voordat u potentieel onder spanning staande delen van de frequentieregelaar aanraakt.

Lekstroom: De aardlekstroom van de frequentieregelaar is hoger dan 3,5 mA. Volgens IEC 61800-5-1 moet een versterkte beschermende aardverbinding worden gewaarborgd door middel van een min. 10 mm† Cu of een extra PE-draad - met dezelfde kabeldoorsnede als de netbedrading - moet afzonderlijk worden aangesloten. Installeer een aardlekschakelaar om de veiligheid te verhogen Aardlekschakelaar: Dit product kan een DC-stroom in de beschermingsgeleider veroorzaken. Wanneer een aardlekschakelaar (RCD) wordt gebruikt voor extra bescherming, mag alleen een aardlekschakelaar van Type B (vertragend) worden gebruikt aan de voedingszijde van dit product. Zie ook Danfoss Application Note over RCD, MN.90.GX.YY. De beschermende aarding van de frequentieregelaar en het gebruik van aardlekschakelaars moeten altijd de nationale en lokale voorschriften volgen.

Motor thermische beveiliging: Bescherming tegen motoroverbelasting is niet inbegrepen in de fabrieksinstelling. Als deze functie vereist is, stelt u par. 128 Motor Thermal Protection in op de gegevenswaarde ETR trip of de gegevenswaarde ETR warning. Voor de Noord-Amerikaanse markt: de ETR-functies bieden overbelastingsbeveiliging van de motor, klasse 20, in overeenstemming met NEC.

Installatie op grote hoogte: Neem voor hoogtes boven 2 km contact op met Danfoss met betrekking tot PELV.

Veiligheidsinstructies

• De frequentieregelaar moet worden losgekoppeld van het elektriciteitsnet als er reparatiewerkzaamheden moeten worden uitgevoerd. Controleer of de netvoeding is losgekoppeld en of de voorgeschreven tijd is verstreken voordat u de motor- en netstekkers verwijdert.
• Zorg ervoor dat de frequentieregelaar goed is geaard.
• Bescherm gebruikers tegen voedingsspanning.
• Bescherm de motor tegen overbelasting volgens nationale en lokale voorschriften.
• De aardlekstroom is hoger dan 3,5 mA. Zie voor ELCB-types toepassingsnotitie MN.90.GX.YY.
• De [STOP/RESET]-toets op het bedieningspaneel van de frequentieregelaar koppelt de apparatuur niet los van het elektriciteitsnet en mag dus niet worden gebruikt als veiligheidsschakelaar.
• Houd er rekening mee dat de frequentieregelaar meer spanningsingangen heeft dan L1, L2 en L3 wanneer DC-busaansluitingen worden gebruikt. Controleer of alle spanningsingangen zijn losgekoppeld en of de voorgeschreven tijd is verstreken voordat met de reparatiewerkzaamheden wordt begonnen.

Waarschuwing tegen onbedoeld starten

1. De motor kan tot stilstand worden gebracht door middel van digitale commando's, buscommando's, referenties of een lokale stop, terwijl de frequentieregelaar is aangesloten op het elektriciteitsnet. Als overwegingen van persoonlijke veiligheid het noodzakelijk maken om ervoor te zorgen dat er geen onbedoelde start plaatsvindt, zijn deze stopfuncties niet voldoende.
2. Terwijl parameters worden gewijzigd, kan de motor starten. Daarom moet de stoptoets [STOP/RESET] altijd worden geactiveerd, waarna gegevens kunnen worden gewijzigd.
3. Een motor die is gestopt, kan starten als er storingen optreden in de elektronica van de frequentieregelaar, of als een tijdelijke overbelasting of een storing in het voedingsnet of de motorverbinding ophoudt.

Gebruik op geïsoleerde netten
Zie hoofdstuk RFI Switch in de bedieningsinstructies met betrekking tot gebruik op geïsoleerde netten.
Het is belangrijk om de aanbevelingen met betrekking tot installatie op IT-netten op te volgen, aangezien voldoende bescherming van de complete installatie moet worden nageleefd. Het niet gebruiken van relevante bewakingsapparatuur voor IT-netten kan leiden tot schade.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Danfoss VLT 2800 Handleiding

Beschikbare talen
