Contixo T1 Handleiding

Wat zit er in de doos

• 1 Boot
• 1 USB-kabel
• 1 Bootbatterij
• 1 Propellerbladen
• 1 Propellervervangingsgereedschap

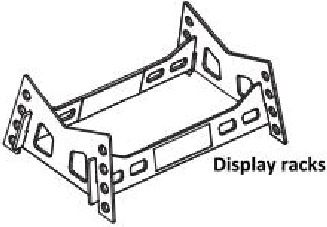

• 1 Displayrekken
• 1 Afstandsbediening
• 1 Garantiekaart
• 1 Handleiding

Technische parameters van de boot

• Lengte: 14,2 inch
• Breedte: 3,5 inch
• Totale hoogte: 4 inch
• Maximale snelheid: 15 MPH
• Batterij: 7.4V 1100mAh Li-polymeer
• Oplaadtijd: ongeveer 2 uur
• Maximale gebruiksduur: 20 minuten

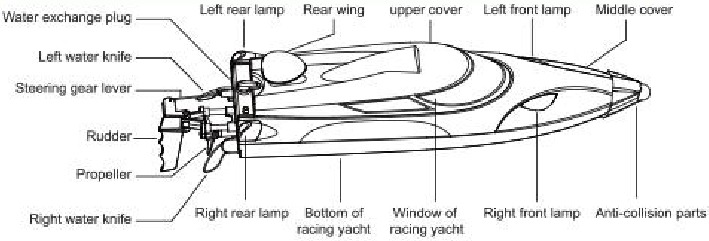

Bootdiagram

De Contixo RC-zeilboot wordt geleverd met 2 afzonderlijke luiken om de zeilprestaties in het water te verbeteren en de boot waterdichter te maken.

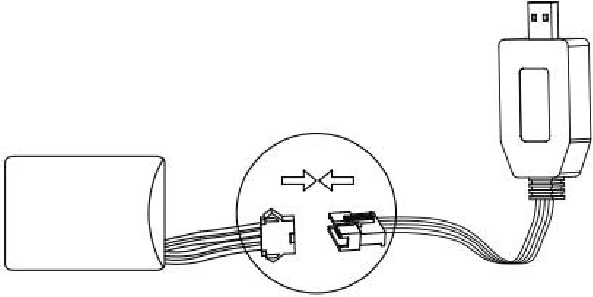

RC-bootbatterij opladen

De RC-bootbatterij opladen:
Steek de lithium-oplaadbare batterij in de USB-oplader (gesp om overeen te komen met de sleuf) en steek vervolgens de USB-oplader in de oplaadadapter of de USB-poort van de computer.
Het rode indicatielampje gaat branden tijdens het opladen en wordt groen wanneer het opladen is voltooid.

De wandadapter (wandlader) is niet inbegrepen en moet apart worden aangeschaft.

LET OP:

• Toezicht van een volwassene is vereist bij het opladen van de batterijen.
• Er mogen alleen batterijen van hetzelfde type als aanbevolen worden gebruikt.
• Lege/lege batterijen moeten uit de boot worden verwijderd.
• De voedingsklemmen mogen niet worden kortgesloten.
• De oplaadkabel die bij het product moet worden gebruikt, moet regelmatig worden onderzocht op mogelijke gevaren, zoals schade aan de kabel, het snoer of de stekker.
• Als de batterij of oplader beschadigd is, stop dan onmiddellijk met het gebruik en bel ons voor vervangende onderdelen.

De boot inschakelen

De boot inschakelen:

1. Draai de beugel om de cabineklep te openen.

2. Draai de 4 beugels om het binnenluik te openen.

3. Sluit de batterij en de stekker aan.

4. Plaats het binnenluik in een diagonale hoek op de romp van de boot.

5. Plaats de buitenste kap van de RC-boot terug door deze in een hoek naar beneden te plaatsen.

6. Druk de cabineklep terug op zijn plaats.

7. Draai "links/rechts" aan de beugels totdat de cabineklep goed gesloten is.

8. Je bent nu klaar om de boot in het water te leggen. Schakel de boot in en veel plezier!

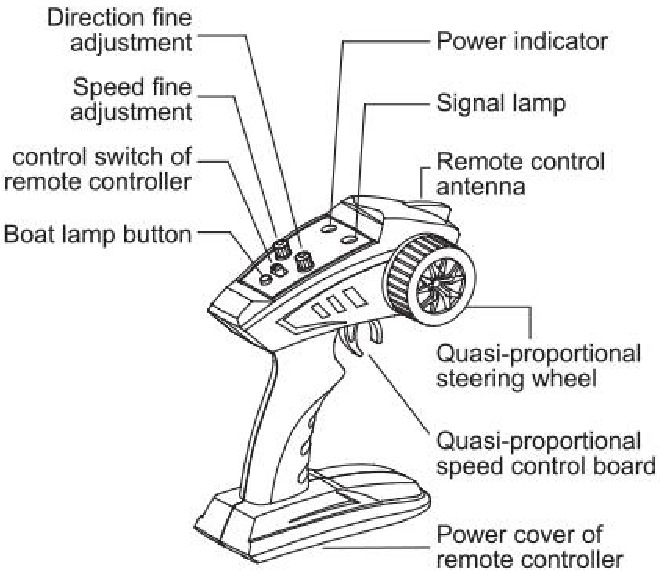

Afstandsbediening

Hieronder staat het diagram van de afstandsbediening. U moet zich vertrouwd maken met de afstandsbediening voor elke zeiltocht om ongelukken of incidenten tijdens het zeilen te voorkomen.

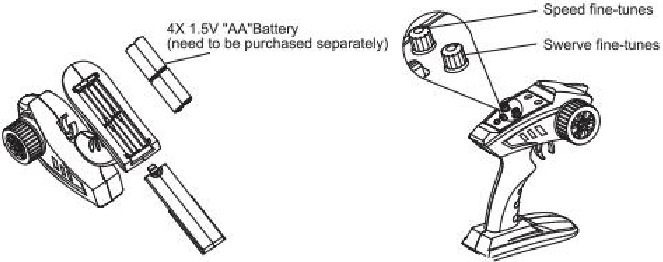

Batterij plaatsen in de afstandsbediening

Zoals weergegeven in figuur 1, opent u het batterijklepje van de afstandsbediening, plaatst u correct 4X 1.5V AA-batterijen volgens de polariteit van de batterijhouder (apart verkrijgbaar) en sluit u vervolgens het batterijklepje.
Het stuur en de snelheidsregeling moeten in een neutrale en gecentreerde toestand zijn wanneer de controller wordt ingeschakeld. Als het stuur ervoor zorgt dat de boot gaat driften, zelfs als deze is gecentreerd, of als de snelheidsregeling ervoor zorgt dat de boot vooruit en achteruit beweegt, kunt u de drift compenseren met behulp van de twee fijnafstellingsknoppen bovenop de afstandsbediening.

• Plaats 4 nieuwe 1.5V AA-batterijen zoals aangegeven.
• Meng geen oude en nieuwe batterijen.
• Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen.
• Als u oplaadbare batterijen gebruikt, verwijder deze dan voordat u ze oplaadt. Kinderen mogen oplaadbare batterijen alleen onder toezicht van een volwassene gebruiken.
• Lege/lege batterijen moeten uit de afstandsbediening worden verwijderd.
• Wees voorzichtig bij het opladen van de batterijen, zodat de voedingsklemmen niet worden kortgesloten.

De boot instellen met de afstandsbediening

1. Schakel de aan/uit-schakelaar van de afstandsbediening om en nadat u hebt gemerkt dat het groene lampje knippert, plaatst u het racejacht in het water; de aan/uit-schakelaar van de romp geleidt automatisch. De romplichten knipperen en u zou een "tik" -geluid van de afstandsbediening moeten horen. Het groene lampje van de afstandsbediening en de romplamp gaan branden, wat het succes van de frequentiekalibratie aangeeft, op dit moment kunt u het racejacht vrij manipuleren om te spelen.
2. U kunt de frequentiekalibratie niet tegelijkertijd uitvoeren wanneer er meerdere racejachten allemaal samen spelen. U moet ze één voor één kalibreren, anders leidt dit tot geen juiste en verkeerde frequentie.
3. Frequentiekalibratie is gebaseerd op een geheugenfunctie, dus u moet een andere frequentiekalibratie uitvoeren als u een nieuwe afstandsbediening koopt. Om de kalibratie op de boot te resetten, houdt u de romplampknop van de afstandsbediening lang ingedrukt, draait u tegelijkertijd de aan/uit-schakelaar van de afstandsbediening naar "ON" (AAN), het groene lampje van de afstandsbediening knippert, zet de boot in het water, het groene lampje gaat normaal branden na het horen van een "schop" -geluid, wat de voltooiing van de frequentiekalibratie aangeeft.

Let op

1. Het product is alleen geschikt voor kinderen ouder dan 14 jaar.
2. Speel niet in grasachtig en slibachtig water, de wateronzuiverheden kunnen de bootpropellers binden, wat kan leiden tot motorstoringen
3. Speel niet in het zwembad of water waar mensen aanwezig zijn, om ze geen pijn te doen.
4. Overschrijd het bereik van de afstandsbediening niet bij het zeilen met de boot, om te voorkomen dat u de controle over de boot verliest wanneer deze zich op een ontoegankelijke locatie bevindt
5. Speel niet met de boot in brak water, om schade aan de boot van onderdelen te voorkomen.
6. Het is een normaal verschijnsel dat de boot een beetje rook afgeeft bij het eerste gebruik. De rook zal geleidelijk verdwijnen na een aantal keren gebruik.

LET OP:

• Nadat u hebt gevaren, haalt u de boot uit het water en schakelt u vervolgens de aan/uit-schakelaar van de afstandsbediening uit, anders verliest de boot de controle door andere signaalstoringen.

Bediening

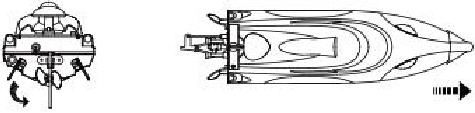

	De trigger van de afstandsbediening wordt langzaam naar achteren getrokken en de propeller draait tegen de klok in om de speedboot vooruit te laten bewegen. Naarmate de triggerhoek toeneemt, neemt de snelheid geleidelijk toe.

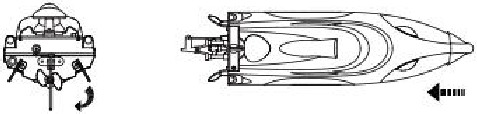

	De trigger van de afstandsbediening wordt langzaam naar voren getrokken en de propeller draait met de klok mee om de speedboot achteruit te laten bewegen. Naarmate de triggerhoek toeneemt, neemt de snelheid geleidelijk toe.

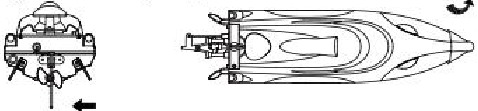

	Tijdens het vooruit bewegen draait u tegelijkertijd het stuur van de afstandsbediening tegen de klok in, waardoor de roeren aan de achterkant naar links hellen en de speedboot naar links draait. Naarmate de rotatiehoek van het stuurwiel toeneemt, draait de speedboot meer naar links

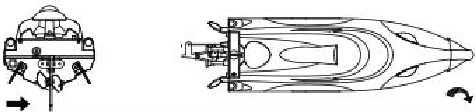

	Tijdens het vooruit bewegen draait u tegelijkertijd het stuur van de afstandsbediening met de klok mee, waardoor de roeren aan de achterkant naar rechts hellen en de speedboot naar rechts draait. Naarmate de rotatiehoek van het stuurwiel toeneemt, draait de speedboot meer naar links.
	Als de raceboot tijdens het varen per ongeluk kapseist, trekt u de trigger van de afstandsbediening naar achteren, laat u hem op volle kracht draaien en duwt u de trigger vervolgens helemaal naar voren, zonder het stuur op enig moment aan te raken. Dit zou het nodige momentum moeten creëren om de boot weer om te draaien.

Fijnregeling Gebruik

1. Als u een beginner bent, pas dan de snelheid aan naar de middelste positie, draai naar links om te vertragen, draai naar rechts om te versnellen, kies de juiste snelheid om plezier te hebben.
2. Wanneer de speedboot in een rechte lijn vaart, kan deze, als hij naar links draait, fijn worden afgesteld om langzaam naar rechts te draaien; Als hij naar rechts draait, kunt u de besturing langzaam naar links fijn afstellen, totdat de speedboot een rechte lijn kan aanhouden.

Veiligheidsmaatregelen

Raak de propeller niet aan wanneer deze draait, dit kan letsel veroorzaken.

Tijdens of na gebruik van de raceboot zal de motor een hoge temperatuur produceren, raak deze niet aan, dit kan letsel veroorzaken.

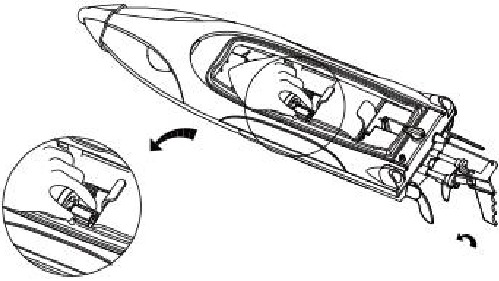

Propeller vervangen

Als de propeller breekt en moet worden vervangen, verwijder dan de batterij uit het apparaat. Klem de kogelkopzitting vast met een gereedschap om te voorkomen dat deze draait. Gebruik met de andere hand de meegeleverde reservesleutel uit de gereedschapskist om de zeskantmoer vast te zetten en draai deze tegen de klok in. Verwijder de beschadigde propeller en vervang deze door de reservepropeller, draai vervolgens de moer met de klok mee vast.

Laagspanningsbeveiliging

Laagspanningsbeveiliging raceboot:
Wanneer de batterij van de boot onvoldoende is, knipperen groene lampjes om aan te geven dat de boot in een staat van laagspanningsbeveiliging is gekomen. Haal de boot onmiddellijk naar u toe om een veilige terugkeer te garanderen voordat deze het signaal met de afstandsbediening verliest
Laagspanningsprompt afstandsbediening:
Wanneer het batterijvermogen van de afstandsbediening bijna onvoldoende is, knippert het rode controlelampje van de afstandsbediening langzaam, waardoor u eraan wordt herinnerd om de batterij van de afstandsbediening te sparen en de bediening alleen te gebruiken om de boot terug te halen voordat de batterijen volledig leeg zijn, om te voorkomen dat u de controle over de boot verliest.

Onderhoud

1. Voordat u onderhoud uitvoert en de onderdelen reinigt, verwijdert u de batterij uit de RC-boot. De batterij moet uit de boot worden verwijderd wanneer deze niet in gebruik is. Bewaar de boot en batterij in een droge ruimte en bij normale kamertemperatuur. Laat de batterij niet oververhit raken.
2. De RC-boot moet te allen tijde droog worden gehouden wanneer deze niet in gebruik is. Zorg er na elk gebruik voor dat u de boot droogveegt met een schone doek.
3. Als u niet van plan bent om de RC-boot binnenkort te gebruiken, zorg er dan voor dat u de batterijen uit de afstandsbediening verwijdert om lekkage te voorkomen.

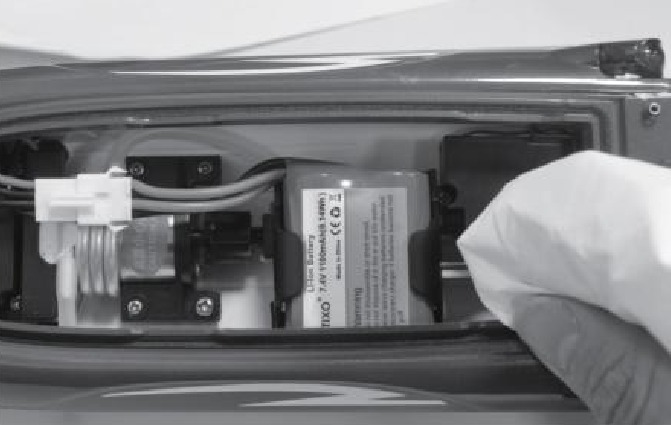

4. Opmerking - Zorg er na elk gebruik (en nadat de batterij en onderdelen zijn afgekoeld) voor dat u een droge doek gebruikt om het vocht aan de buiten- en binnenkant van de boot af te vegen. U kunt ook wat droogmiddel- of silicagelzakjes toevoegen om ervoor te zorgen dat de romp droog is.


Voorbereiding voor het varen

Zorg er voor het varen voor dat:

1. De RC-boot en de afstandsbediening volledig zijn opgeladen.
2. De propellers correct zijn geïnstalleerd.
3. De motoren (en propellers) normaal werken.

Voorbereiding voor het varen

1. Verbind de afstandsbediening met de boot.
2. Duw de gashendel langzaam omhoog en de boot begint te varen.
3. Wanneer u klaar bent met varen, haal dan de boot uit het water, open het deksel en verwijder het water.
4. Haal de batterij uit het batterijcompartiment van de boot en bewaar of laad deze op voor uw volgende vaartocht. (Opmerking - Laat de batterij afkoelen voordat u deze oplaadt.)

Probleemoplossing

Batterijwaarschuwingen en -gebruik

Gebruik altijd een oplader die compatibel is met batterijen.

Laad batterijen altijd op uit de buurt van ontvlambare materialen,

Laat nooit opladende batterijen onbeheerd achter.

De batterijlader die bij de RC-boot wordt geleverd, is ontworpen om de Li-Po-batterij veilig op te laden.

Alle instructies en waarschuwingen moeten zorgvuldig worden opgevolgd. Verkeerd gebruik van de Li-Po-batterijen kan leiden tot brand, persoonlijk letsel en/of materiële schade.

1. Door de meegeleverde Li-Po-batterij te hanteren, op te laden of te gebruiken, aanvaardt u alle risico's die aan de lithiumbatterijen zijn verbonden. Contixo is niet verantwoordelijk voor enig misbruik.
2. Als de batterij op enig moment begint uit te zetten of op te zwellen, stop dan onmiddellijk met het gebruik. Laad of ontlaad nooit een batterij die uitzet of opzwelt, omdat dit kan leiden tot brand.
3. Voor het beste resultaat bewaart u de batterij altijd in een droge ruimte bij kamertemperatuur
4. Transporteer of bewaar de batterij altijd tijdelijk in een temperatuurbereik van 4-49 °C. Bewaar de batterij of RC-boot niet in direct zonlicht of in een hete auto. Indien bewaard in een hete auto of bij hoge temperaturen, kan de batterij beschadigd raken of zelfs vlam vatten.
5. Gebruik nooit een Ni-CD- of Ni-MH-lader. Het niet opladen van de batterij met een compatibele lader kan brand veroorzaken (met persoonlijk letsel en/of materiële schade tot gevolg).
6. Overschrijd nooit de aanbevolen laadsnelheid (5V/1A).
7. Bedek nooit waarschuwingsetiketten met klittenbandstrips.

We raden aan om een 5V 1A-adapter te gebruiken om op te laden. Probeer niet op te laden via de computer. Gebruik niet meer dan een 5V-voeding (anders kunnen materiële schade en letsel optreden). Wanneer een Li-Po-batterij onder 3,7 V wordt ontladen, kan de batterij beschadigd raken en geen lading meer accepteren. Als de RC-bootbatterij bijna leeg is, haal dan de RC-boot onmiddellijk terug en laad de batterij op.

Veiligheid eerst

Volg altijd de juiste bedieningsprocedures en Safe-Sail richtlijnen
Bekijk de handleiding zorgvuldig voor het zeilen voor belangrijke informatie over productfuncties en bedieningstips. Het is belangrijk om te leren hoe u het product gebruikt om een Safe-Sail te bereiken. Blijf op de hoogte van de lokale wet- en regelgeving met betrekking tot het zeilen met dit product en houd u altijd aan de wet.

Veilig zeilen
De RC-boot wordt aanbevolen voor kinderen vanaf 14 jaar. Voor kinderen jonger dan 14 jaar wordt toezicht door een volwassene ten zeerste aangeraden. Zodra u klaar bent met het zeilen met de RC-boot en/of de batterij leeg is, wacht u tot de batterij is afgekoeld voordat u deze probeert op te laden. Houd bij het zeilen met de RC-boot rekening met de veiligheid van anderen. Vaar voorzichtig. Gebruik uw gezond verstand en vaar in kalm water zonder vuil. Voor de beste prestaties en ervaring heeft zeilen in kalm water de voorkeur. De RC-boot bevat kleine onderdelen. Houd uit de buurt van kleine kinderen om gevaar en/of verstikkingsgevaar te voorkomen. Zorg er voor het zeilen voor dat u de RC-boot opzet en op een veilige afstand vaart. Probeer geen bewegende onderdelen zoals de motor aan te raken, omdat deze heet kan zijn en schade kan veroorzaken na het zeilen. Controleer regelmatig de staat van de USB-kabel en andere onderdelen die beschadigd kunnen zijn. Als er onderdelen beschadigd zijn, neem dan onmiddellijk contact met ons op voor reparatiediensten of vervangende onderdelen. Stop met het gebruik van de RC-boot als deze beschadigd is en onderhoud nodig heeft.

Houd een veilige afstand van de RC-zeilboot
Raak de propeller onder geen enkele omstandigheid aan! Houd de boot op een veilige afstand van uzelf en anderen tijdens het zeilen.

Houd uit de buurt van warmtebronnen
Deze boot is gemaakt van metaal, vezel, plastic, elektronische componenten en andere materialen. Houd het uit de buurt van warmtebronnen om vervorming te voorkomen. Deze boot is onderhevig aan schade veroorzaakt door langdurige blootstelling aan de zon bij hoge temperaturen.

Technische ondersteuning

Heeft u vragen?
Bel onze gratis hotline: 1-833-CONTIXO (1-833-266-8496)
Internationaal: +1-909-465-5662
E-mail: support@contixo.com
We zijn open van maandag tot vrijdag van 9.00 tot 16.00 uur PST
Website: www.contixo.com
