Handleiding SolarEdge Home Hub-serie

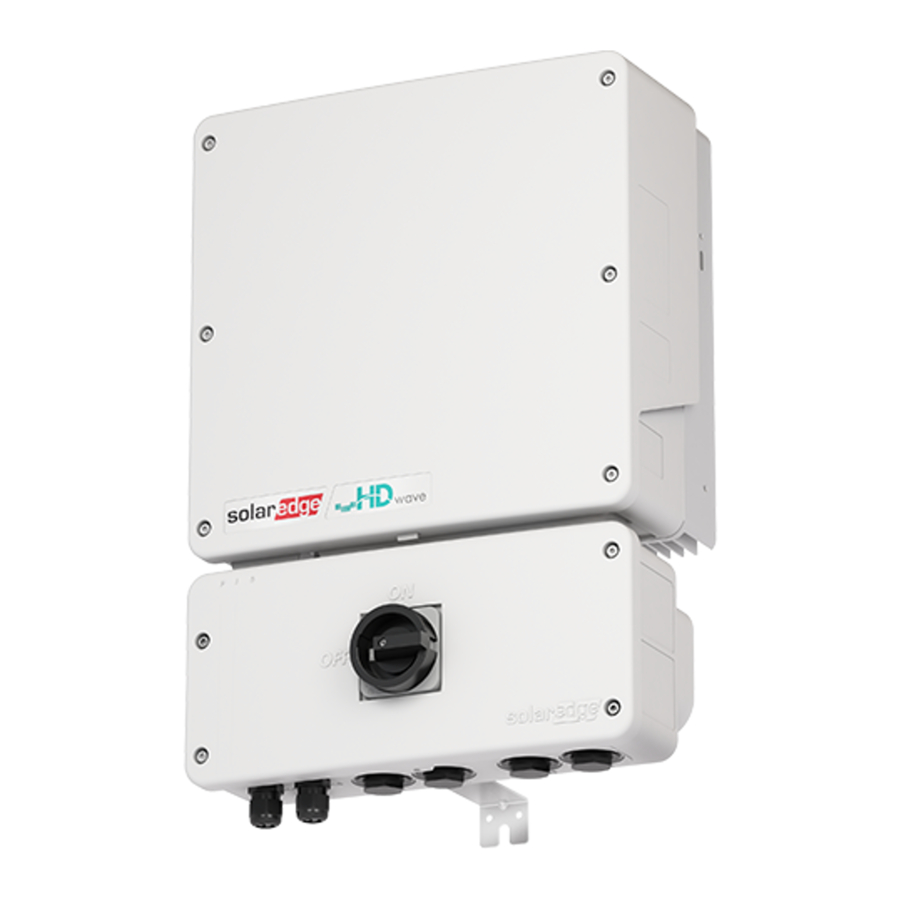

SolarEdge Home Hub-serie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Waarschuwing
Configuratie van de instellingen van de stroomregeling of wijzigingen in de instellingen mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel. Onjuiste configuratie of instelling van de stroomregeling kan leiden tot onveilige situaties.

Waarschuwing
De instellingen voor de geregelde stroom mogen de stroomrailclassificatie of de geleidercapaciteit van een PCS-geregelde stroomrail of geleider niet overschrijden.

Waarschuwing
De maximale bedrijfsstromen in geregelde stroomrails of geleiders worden beperkt door de instellingen van het stroomregelsysteem (PCS) en kunnen lager zijn dan de som van de stromen van de aangesloten geregelde stroombronnen. De instellingen van de PCS-geregelde stromen kunnen worden gebruikt voor de berekening van de ontwerpstromen die worden gebruikt in de relevante paragrafen van NEC Artikel 690 en 705.

Overzicht

Het toepassingsvoorschrift legt uit hoe u het bovenste deel van de SolarEdge Home Hub-omvormer vervangt. U moet de omvormerbovenkant op de originele veiligheidsschakelaar installeren om de compatibiliteit met de geïnstalleerde LG Chem RESU10h-batterijen van de tweede generatie te behouden.

Vereiste apparatuur

  • #1 kruiskopschroevendraaier
  • Punttang
  • Inbussleutel
  • Draadsnijders
  • Tang
  • Voltmeter

Voordat u begint

  1. Controleer de meter- en batterij-instellingen.
  2. Zet de P /1/0-schakelaar op OFF (0) en wacht minstens vijf minuten tot de condensatoren zijn ontladen.
  3. Zet de DC-veiligheidsschakelaar op OFF.
  4. Zet de AC-hoofdschakelaar op OFF.
  5. Verwijder de DCD-afdekking om te controleren of de spanning tot een veilig niveau is gedaald.
  6. Verwijder de voorklep van de omvormer.

informatie OPMERKING
We raden u aan de DCD-afdekking te verwijderen om te controleren of de omvormer tot een veilig niveau is gedaald voordat u de omvormerafdekking verwijdert.

  1. Controleer met een voltmeter of er geen spanning aanwezig is op de AC-klemmenstroken van de omvormer.

Testen op veilige spanningen

Voordat u draden loskoppelt in de DC-scheider (DCD)-eenheid, moet u testen op veilige spanningen.

  • Test bij de DC-klemmen of in de bovenkast om te bevestigen dat de schakelaar goed functioneert en dat de strings de juiste spanning hebben.
  • Test de string DC-spanning bij de klemmen van de draaischakelaar in de DCD-eenheid. De gemeten DC-spanning moet ~1VDC per aantal optimizers op die string zijn. Als er bijvoorbeeld 20 Power Optimizers in een string zitten, moet uw meting 20V ± 0,1V zijn.
  • Als de gemeten spanning groter of kleiner is dan 1 volt per Power Optimizer, koppel dan alle strings los en voer metingen uit in de open lucht (open circuit) om de string met de onjuiste spanning te vinden.
  • Inspecteer de string met de onjuiste spanning om de bron van het spanningsverlies of de spanningswinst te vinden.

De bovenkant van de unit verwijderen

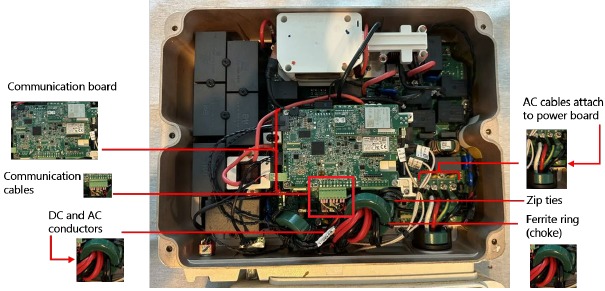

De bovenkant van de unit verwijderen - Stap 1

  1. Koppel de draden los van de communicatiekaart.
    1. Maak een foto van de AC- en DC-kabelaansluitingen op de stroomkaart voordat u de draden loskoppelt.
    2. Koppel de communicatiekabels los van de voorkant van de communicatiekaart.
    3. Koppel de antennekabel los van de communicatiemodem (indien van toepassing).
    4. Verwijder communicatieapparaten van de originele omvormer en plaats ze op een veilige plaats.
  2. Verwijder de DC- en AC-geleiders.
    1. Knip de kabelbinders van de ferrietring (smoorspoel) af met de draadsnijders.
    2. Verwijder de vier schroeven met de #1 Philips-schroevendraaier om de DC-geleiders van de stroomkaart los te maken.

informatie OPMERKING
Positieve geleiders zijn bevestigd aan de twee klemmen aan de linkerkant.
Negatieve geleiders zijn bevestigd aan de twee klemmen aan de rechterkant.

  1. Draai de DC-kabels door de ferrietring (smoorspoel) en bewaar de ring voor de nieuwe omvormer.
  2. Verwijder de vier schroeven waarmee de AC-geleiders aan de stroomkaart zijn bevestigd met de #1 Philips-schroevendraaier. Bewaar de schroeven om de nieuwe omvormerbovenkant opnieuw te bevestigen.
  1. Verwijder de communicatieconnector.

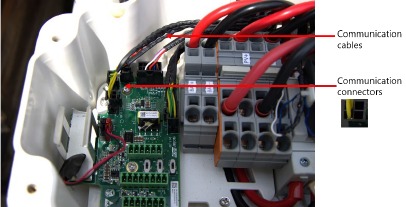

    De bovenkant van de unit verwijderen - Stap 2
    1. Verwijder de communicatieconnector aan de onderkant van de omvormer met de punttang.
    2. Zorg ervoor dat u het middelste gedeelte van de connectoren vastpakt om de metalen clip los te maken die deze op zijn plaats houdt.

informatie OPMERKING

  • Positieve geleiders zijn bevestigd aan de twee klemmen aan de linkerkant.
  • Negatieve geleiders zijn bevestigd aan de twee klemmen aan de rechterkant.
  1. Geleid de communicatieconnectoren naar het bovenste deel van de omvormer.
  1. Maak de bovenkant van de omvormer los.
    1. Trek de twee vergrendelclips naar buiten om de bovenste helft van de omvormer los te maken van de DCD-eenheid.
    2. Verwijder de seismische schroeven aan beide zijden van de omvormer die deze aan de muurbevestiging verbinden.
    3. Draai de DC- en AC-geleiders los ter voorbereiding op de nieuwe unit.

informatie OPMERKING
Als er een communicatieantenne op het koellichaam van de omvormer is aangesloten, koppel deze dan los en bewaar deze voor de nieuwe unit.

  1. Verwijder voorzichtig de bovenkant van de omvormer terwijl u de DC- en AC-draden door hun daarvoor bestemde opening geleidt.

informatie OPMERKING
Bewaar de DC- en AC-geleiders voor de nieuwe omvormerbovenkant.

De nieuwe bovenkant van de unit installeren

Als de bestaande montagebeugel identiek is aan de nieuwe, gaat u verder met het monteren van de nieuwe omvormer.

  1. Monteer de omvormer.
    1. Plaats de nieuwe omvormer voorzichtig bovenop de DCD-eenheid.
    2. Monteer de nieuwe beugel met seismische schroeven en zorg ervoor dat deze is uitgelijnd met de bestaande DCD-eenheid.
    3. Geleid de AC- en DC-geleiders door de daarvoor bestemde opening als volgt:

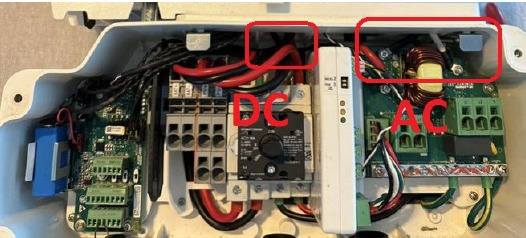

      De nieuwe bovenkant van de unit installeren - Stap 1
    4. Geleid de communicatiekabels door de linkeropening in de nieuwe omvormer.

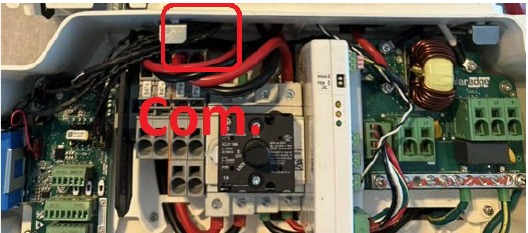

      De nieuwe bovenkant van de unit installeren - Stap 2
    5. Bevestig de metalen clips opnieuw aan de omvormermontagepennen bovenop de DCD-eenheid om de bovenkant met de onderkant van de omvormer te verbinden.
  2. Sluit de DC- en AC-geleiders opnieuw aan.
    1. Sluit de AC-draden aan op de AC-klemmen op de stroomkaart van de nieuwe omvormer met een Phillips #1-schroevendraaier en draai vast tot 1,2N•m of 10,62lbf-in. Installeer het EMI-filter tussen de neutrale en aardeklemmen zoals weergegeven in de afbeelding hieronder.

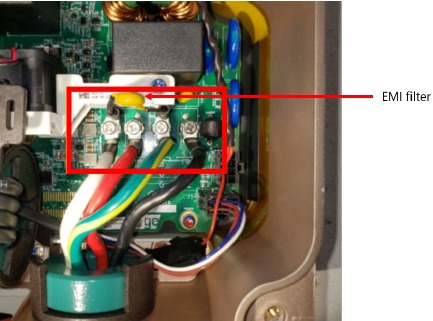

      De nieuwe bovenkant van de unit installeren - Stap 3

Waarschuwing
Sluit de AC-kabels aan volgens de volgorde in de bovenstaande afbeelding. Als u dit niet doet, kan dit leiden tot letsel of schade.

  1. Voer de DC-geleiders twee keer door de ferrietring (smoorspoel).
  2. Bevestig de DC-geleiders aan de nieuwe stroomkaart en draai vast tot 1,2N•m of 10,62 inch-lbs.
  3. Controleer of de AC- en DC-draden correct zijn aangesloten en vastgezet met het juiste koppel.

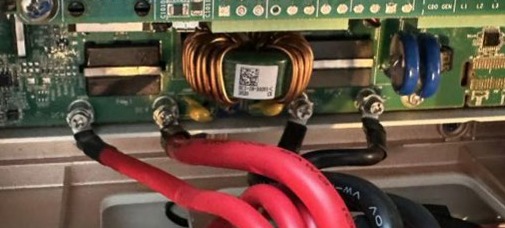

    De nieuwe bovenkant van de unit installeren - Stap 4
  4. Controleer of u de DC- en AC-kabelaansluitingen correct hebt teruggeplaatst met de foto.

Communicatiecomponenten opnieuw installeren

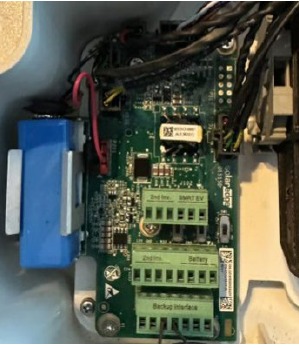

Communicatiecomponenten opnieuw installeren

  1. Installeer alle accessoires (Home net-kaart, Cellular-modem of Zigbee-module) van de vorige unit opnieuw.
  2. Sluit een externe antennekabel van de vorige unit opnieuw aan.
  3. Sluit alle communicatieverbindingen opnieuw aan op de DCD-unit.

informatie OPMERKING

  • De connector moet op de daarvoor bestemde locatie worden aangesloten.
  • Forceer de verbinding niet.
  • Zorg ervoor dat de connector in de juiste positie staat.

De unitafdekkingen opnieuw installeren

  1. Installeer de voorste afdekkingen van zowel de omvormer als de DCD-unit opnieuw. Installeer nieuwe seismische schroeven.
  2. Draai de afdekkingen vast met seismische schroeven.
  3. Noteer het nieuwe serienummer voor later gebruik.

Het apparaat inschakelen

  1. Schakel de AC-hoofdschakelaar IN.
  2. Schakel de DCD-schakelaar IN.
  3. Zet de P/1/0-schakelaar op ON (0).

Nadat de groene LED-indicator knippert, gaat u verder met het opnieuw inbedrijfstellen van de omvormer.

Het apparaat opnieuw inbedrijfstellen

Zorg ervoor dat u de omvormer koppelt met behulp van SetApp voordat u hem opnieuw in bedrijf stelt.

  1. Modbus-communicatie toevoegen.
    1. Open SetApp en scan de QR-code om verbinding te maken met de omvormer. De firmware wordt automatisch bijgewerkt.
    2. Ga vanuit het Main (Hoofd) menu naar Commissioning > Site Communication > RS485-1 en tik op Add Modbus Device (Modbus-apparaat toevoegen).
    3. Bevestig het volgende:
      • Battery Protocol (Batterijprotocol) is LG
      • Device ID (Apparaat-ID) is 15

Herhaal stap 1 voor sites met twee batterijen en stel de Device ID (Apparaat-ID) in op 14.

  1. Meterinstellingen valideren.
    Ga vanuit Site Communication (Sitecommunicatie) naar RS485-1 en valideer het volgende:
    • Meter 1 is ingesteld op Function Production (Functieproductie) voor systemen met BUI.
    • Meter 2 (alleen relevant als er een BUI is) is ingesteld op Export+Import (E+I)
    • CT Rating is als volgt:
      • Blauwe stroomtransformatoren: 200A
      • Witte stroomtransformatoren: 225A
      • BUI met interne stroomtransformatoren: 200A
  2. Test uitvoeren.
    Ga vanuit de Commissioning (Inbedrijfstelling) naar Maintenance > Diagnostics > Self Tests (Onderhoud > Diagnostiek > Zelftests) en tik op Run Test (Test uitvoeren).
    Nadat de zelftests zijn geslaagd, gaat u verder met de volgende stap.
  3. Bedrijfsmodus instellen.
    1. Ga vanuit Commissioning (Inbedrijfstelling) naar Power Control > Energy Manager > Energy Control (Stroomregeling > Energiebeheer > Energieregeling) en selecteer het type bedrijfsmodus.

informatie OPMERKING
Zorg ervoor dat u de vorige instellingen voor de meter en de batterij gebruikt.

  1. Schakel Backup Configuration (Back-upconfiguratie) in en selecteer vervolgens de vorige Backup Reserved (Back-up gereserveerd)-waarde wanneer er een BUI op de locatie is.
  2. Ga vanuit Commissioning (Inbedrijfstelling) naar Status en het volgende:
    • Status: ProductionS (ProductieS)
    • OK: Server Connected (LAN) (Server verbonden (LAN))

Nadat het inbedrijfstellingsproces is voltooid, controleert u of de nieuwe omvormer is geregistreerd onder de locatie in het bewakingsplatform.
Retourneer de oude omvormerbovenkant naar SolarEdge met het meegeleverde verzendlabel. Neem voor problemen met de probleemoplossing contact op met de SolarEdge-ondersteuning.

Als u de video Top Replacement: SolarEdge Home Hub Inverter wilt bekijken, scant u de QR-code:
