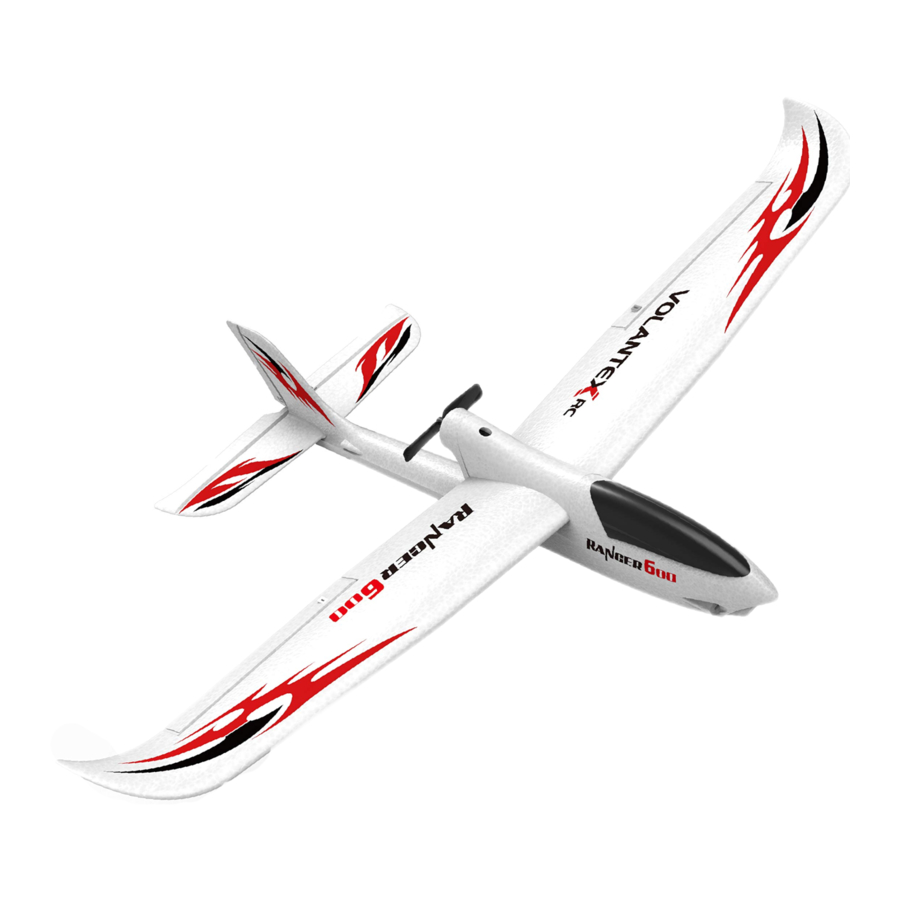

VolantexRC RANGER600 handleiding

Veiligheidsmaatregelen

De volgende termen worden in de productdocumentatie gebruikt om verschillende gradaties van potentieel letsel aan te duiden bij het gebruik van dit product.

Procedures die, indien ze niet correct worden gevolgd, een mogelijkheid kunnen creëren van materiële schade EN/OF de mogelijkheid van letsel.

Lees de VOLLEDIGE handleiding door om vertrouwd te raken met de functies van het product voordat u het gebruikt. Als u het product niet correct bedient, kan dit leiden tot schade aan het product, persoonlijke eigendommen en ernstig letsel.

Dit is een geavanceerd hobbyproduct en GEEN speelgoed. Het moet met voorzichtigheid en gezond verstand worden bediend en vereist enige basiskennis van mechanica. Het niet op een veilige en verantwoorde manier bedienen van dit product kan leiden tot letsel of schade aan het product of andere eigendommen. Dit product is niet bedoeld voor gebruik door kinderen zonder direct toezicht van een volwassene. Probeer het product op geen enkele manier te demonteren, te gebruiken met incompatibele onderdelen of aan te passen zonder de goedkeuring van VolantexRC Co., Ltd... Deze handleiding bevat instructies voor veiligheid, bediening en onderhoud. Het is essentieel om alle instructies en waarschuwingen in de handleiding te lezen en op te volgen vóór de montage, installatie of het gebruik, om correct te werken en schade of ernstig letsel te voorkomen. Leeftijdsadvies: Niet geschikt voor kinderen onder de 14 jaar. Dit is geen speelgoed.

Als gebruiker van dit product bent u er zelf verantwoordelijk voor dat u het op een manier bedient die uzelf en anderen niet in gevaar brengt en niet leidt tot schade aan het product of de eigendommen van anderen.

• Zorg er altijd voor dat alle batterijen correct zijn opgeladen voordat u het voertuig gebruikt.
• Controleer altijd alle servo's en hun aansluitingen vóór elke rit.
• Gebruik uw voertuig nooit in de buurt van toeschouwers, parkeerplaatsen of andere gebieden die kunnen leiden tot letsel aan personen of schade aan eigendommen.
• Gebruik uw voertuig nooit tijdens slechte weersomstandigheden. Slecht zicht kan leiden tot desoriëntatie en verlies van controle over uw voertuig.
• Richt de antenne van de zender nooit rechtstreeks op het voertuig. Het stralingspatroon van de punt van de antenne is inherent laag.
• Als u tijdens het gebruik van uw voertuig een onregelmatige of abnormale werking opmerkt, stop dan onmiddellijk met het gebruik van uw voertuig totdat de oorzaak van het probleem is vastgesteld en verholpen.

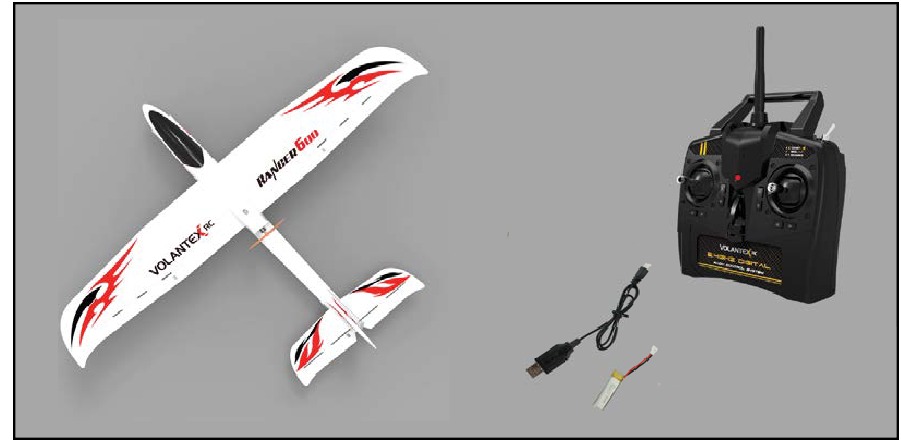

Inhoud van de doos

Installatie-instructies

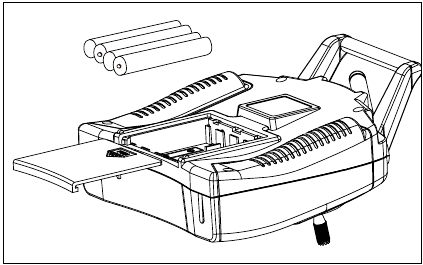

1. Plaats 4 AA-batterijen (niet inbegrepen) in de zender.

2. Sluit de batterij aan op de ontvanger en steek de batterij vervolgens met klittenband in het compartiment, zodat de batterij goed vastzit.

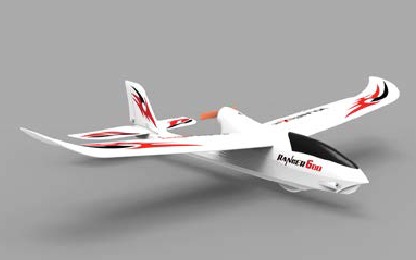

3. De installatie is voltooid. Volg de onderstaande instructies om de afstelling te voltooien voordat u het voertuig gaat besturen.


Middenbesturingsoppervlakken

Met de zender ingeschakeld en de batterij aangesloten op de ESC (en geïnstalleerd in het batterijcompartiment), is het nu mogelijk om het midden van alle besturingsoppervlakken te controleren.

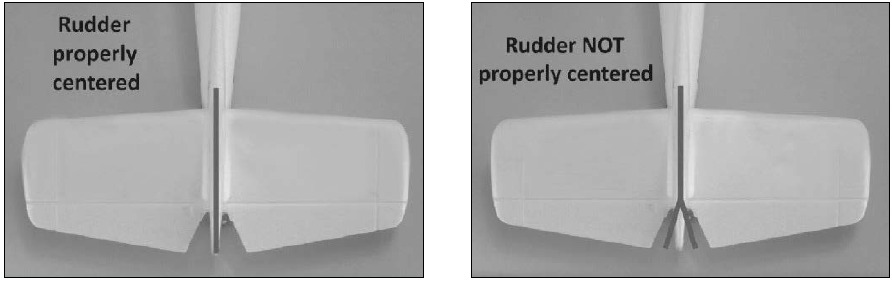

Controleer of het roer goed gecentreerd is, zoals hierboven weergegeven.

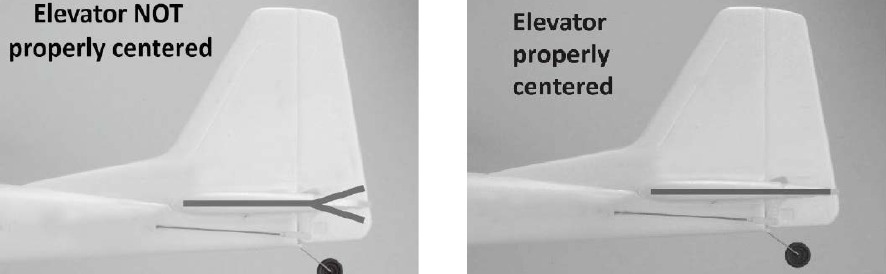

Controleer vervolgens de hoogte om er zeker van te zijn dat deze goed gecentreerd is, zoals hierboven weergegeven.

Als het roer naar rechts of links is gekanteld, pas dan de duwstang enigszins aan bij het boogvormige gedeelte, zodat het roer goed gecentreerd is.

Als de hoogte naar de bovenste of onderste positie is gekanteld, pas dan de duwstang enigszins aan bij het boogvormige gedeelte, zodat de hoogte goed gecentreerd is.

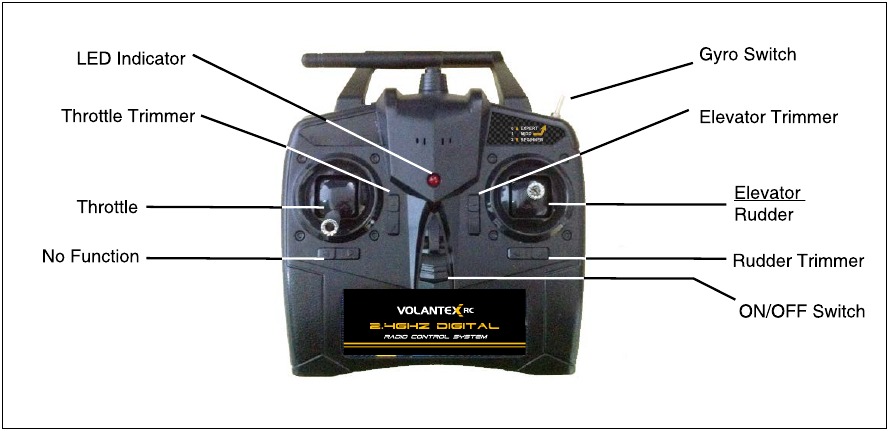

Instructies zender

Ranger 600 wordt geleverd met een vooraf geïnstalleerde Gyro om het vliegen gemakkelijk te maken. De schakelaar heeft 3 niveaus om de Gyro te bedienen. Om de Gyro in te schakelen, schakelt u naar de bovenste positie (naar u toe). Om de Gyro uit te schakelen, schakelt u naar de onderste positie (van u af).

Het wordt ten zeerste aangeraden om de Gyro in te schakelen tijdens het vliegen met de Ranger 600.

Bindinstructies

Binding is het proces waarbij de ontvanger wordt geprogrammeerd om de GUID-code (Globally Unique Identifier) van een enkele specifieke zender te herkennen. Wanneer een ontvanger aan een zender is gebonden, reageert de ontvanger alleen op die specifieke zender.

Als u om welke reden dan ook opnieuw moet binden, volg dan deze stappen:

1. Houd de zender uitgeschakeld, de gashendel in de onderste positie.
   OPMERKING: Houd de Gyro-schakelaar in de middelste of beginnerspositie.
   OPMERKING: Houd het vliegtuig stil in een rustige omgeving voor het berekenen van de Gyro

   1. Van u af - Handmatig / Gyro uit (EXPERT)
   2. In het midden - Zachte Gyro Assit (MIDD)
   3. Naar u toe - Sterke Gyro Assit (BEGINNER)
2. Sluit de batterij aan op het vliegtuig en schakel de zender binnen 5 seconden in.
3. De LED van de ontvanger knippert 3-8 seconden om automatisch te binden.

4. Nadat de LED van de ontvanger stopt met knipperen, is het bindingsproces voltooid.

Volg de onderstaande stappen wanneer u na het bindingsproces gaat werken:

1. Schakel eerst de zender in.
2. Sluit de batterij aan op het vliegtuig.
3. De LED van de ontvanger in het vliegtuig knippert en wordt vervolgens in enkele seconden continu.
4. Schakel de Gyro-bedieningsknuppel naar het Gyro-ondersteuningsniveau (MlDD of BEGINNER).
   OPMERKING: Laat het vliegtuig ongeveer 3-5 seconden stil staan in een rustige omgeving wanneer u de Gyro voor de eerste keer inschakelt, om de Gyro te kalibreren en te activeren
5. Zet de gashendel omhoog naar maximum en vervolgens omlaag naar minimum om de motor in te schakelen.

Bedien het apparaat NIET in de buurt van mensen of eigendommen, anders kan dit ernstige schade veroorzaken!

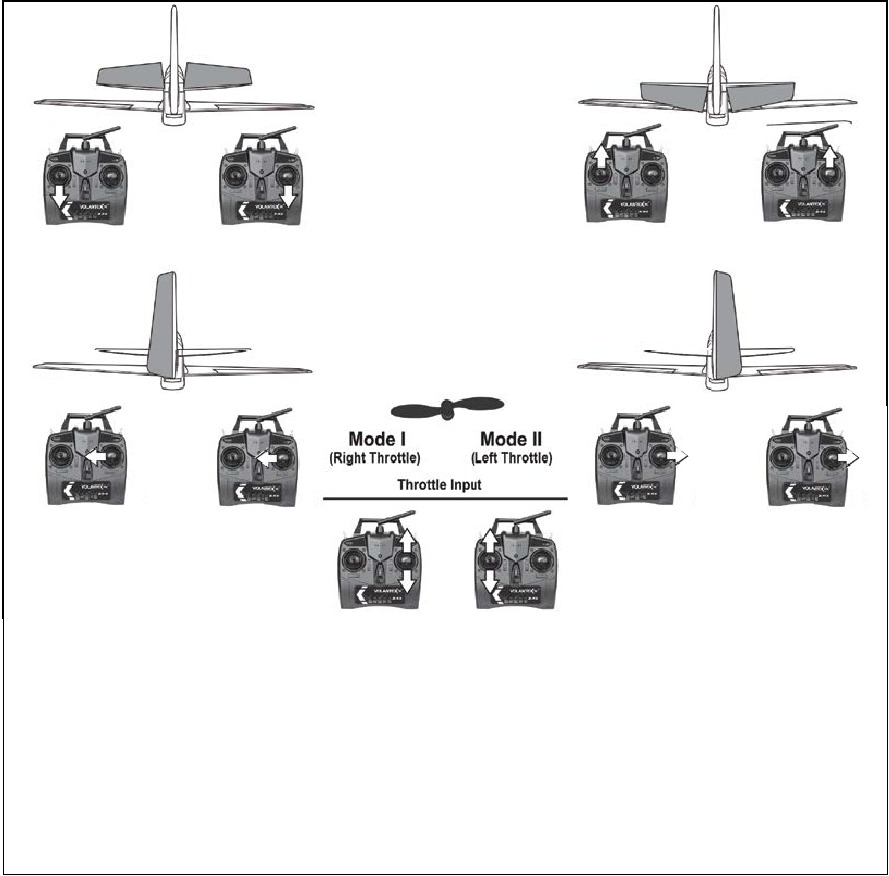

Controleer de staat van het besturingsoppervlak en het kanaal

Mode 1 & Mode 2: Afhankelijk van het gebied waarin u zich bevindt, gebruikt u een zender in Mode 1 of Mode 2. Het verschil tussen de twee modi heeft betrekking op de gashendel en de elevatorjoystick. De Mode 2-zender wordt geleverd met de gashendelbediening op de linker joystick en de elevatorbediening op de rechter joystick. Mode 1 is omgekeerd.
Voordat u probeert met het vliegtuig te vliegen, moet u zorgvuldig controleren of de zender en de servo's normaal werken.

Zorg ervoor dat u eerst de zender inschakelt en dat u vervolgens de batterij kunt aansluiten. Als u de zender wilt uitschakelen, moet u ervoor zorgen dat de batterij van het vliegtuig eerst moet worden losgekoppeld.

Checklist voor de vlucht

OPMERKING: Deze checklist is NIET bedoeld om de inhoud van deze handleiding te vervangen. Hoewel het kan worden gebruikt als een snelle startgids, raden we ten zeerste aan om de handleiding volledig door te lezen voordat u verder gaat.

• Schakel altijd eerst de zender in.
• Zorg ervoor dat de gashendel zich in de onderste positie bevindt voordat u de batterij aansluit
• Vlieg met het model (handstart of opstijgen vanaf een vlakke/egale ondergrond).
• Land met het model (op een vlakke/egale ondergrond)
• Koppel de batterij los van de ESC.
• Schakel de zender altijd als laatste uit

Zoek een vliegveld

Op basis van de grootte en het gewicht van het vliegtuig wordt het doorgaans beschouwd als een vliegtuig van de klasse "park flyer". Daarom is het het beste om met het vliegtuig te vliegen in een lokaal park, een schoolplein, een vliegveld of een ander gebied dat groot genoeg is en vrij van mensen en obstakels. We raden een gebied aan met een afmeting van minstens één voetbalveld. Grotere gebieden zijn echter beter geschikt en hebben de voorkeur, vooral wanneer u leert vliegen. Vlieg NIET op parkeerplaatsen, in drukke woonwijken of in gebieden die niet vrij zijn van mensen of obstakels.

We raden ook aan om over gras te vliegen, omdat dit een veel vergevingsgezindere ondergrond is die minder schade veroorzaakt in het ongelukkige geval van een crash. Kort gras is beter voor het opstijgen en landen, omdat gras dat te lang is, ervoor kan zorgen dat het vliegtuig voorover kantelt/omdraait en beschadigd raakt. Een ideaal vlieggebied maakt het mogelijk om op te stijgen en te landen op een gladder oppervlak (zoals asfalt) en om over gras te vliegen.

Vlieg op een ruim terrein zonder obstakels en bosjes.

Vlieg nooit met het vliegtuig in de buurt van een snelweg, spoorweg, hoogspanningslijn, drukke mensen, een vliegveld en een woonwijk.

OPMERKING: Het vliegtuig is ontworpen om alleen buiten te vliegen.

Vliegomstandigheden

Het is meestal het beste om te vliegen op dagen die rustig zijn zonder wind, vooral wanneer u leert vliegen. Het wordt ten zeerste aangeraden om alleen in rustige omstandigheden te vliegen totdat u vertrouwd bent met de bediening en de besturing van het model. Zelfs lichte wind kan het veel moeilijker maken om te leren vliegen, en in sommige gevallen kan het model zelfs buiten uw gezichtslijn worden meegevoerd.
Ook, als u een beginnende of weinig ervaren piloot bent, raden we u ten zeerste aan om een meer ervaren piloot een testvlucht te laten maken en het model goed te laten trimmen voordat u uw eerste vlucht probeert. Een bewezen vliegbaar en goed getrimd model is aanzienlijk gemakkelijker en aangenamer om mee te vliegen.
Nadat u het vliegtuig in rustige omstandigheden goed heeft getrimd en vertrouwd bent geraakt met de besturing/mogelijkheden, kunt u in lichte wind vliegen of, afhankelijk van uw ervaring en comfortniveau, in wind tot 5-7 mph.
Vlieg NIET op dagen met veel vocht, zoals regen of sneeuw.

Oplaadgids

1. Koppel de batterij los van uw vliegtuig.

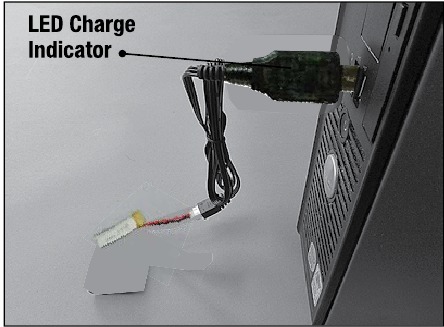

2. Steek de oplader voorzichtig in de USB-poort van uw computer of USB-adapter.

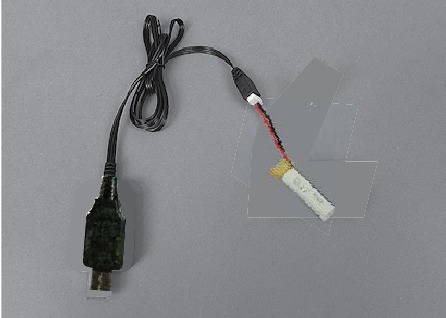

3. Sluit de batterij aan op de oplader.

4. Het opladen duurt ongeveer 3,5 uur. Laad de batterij om veiligheidsredenen nooit langer dan 4 uur op. Tijdens het opladen knippert de rode LED-indicator. Wanneer het opladen is voltooid, is de rode LED uit.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download VolantexRC RANGER600 handleiding
