Oki C844 / C834 / ES8434 Series

ONDERDELEN VERVANGEN

In dit hoofdstuk worden de procedures beschreven voor het verwijderen en opnieuw monteren van samenstellingen en units in het veld.
De procedures in dit hoofdstuk zijn bedoeld voor het vervangen van onderdelen. In principe zijn de montageprocedures in omgekeerde volgorde van demontage.
De onderdeelnummers (①, ②, . ..etc) in deze handleiding zijn niet gelijk aan de onderdeelnummers in de bijbehorende tekening (voor de demontagetekening en de RSPL).

Opmerkingen voor het vervangen van onderdelen

Voordat u de Duplex-unit van/naar de printers demonteert of opnieuw monteert, schakelt u de printers waarop ze zijn bevestigd uit en verwijdert u ze. En voordat u onderdelen vervangt, koppelt u het netsnoer en alle interfacekabels los.

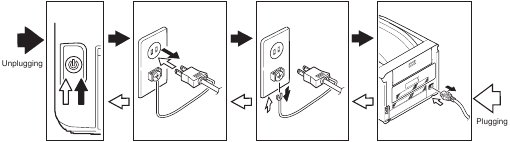

1. Gebruik de volgende procedure om het netsnoer los te koppelen:
  1. Blijf de aan/uit-schakelaar langer dan 1 minuut indrukken en controleer of de ledlamp uitgaat.
  2. Trek de stekker van het netsnoer uit het stopcontact.
  3. Koppel het netsnoer en alle interfacekabels los.

Gevaar voor elektrische schokken.
Trek het netsnoer uit de printer. Omdat, in het geval dat de stroomkabel is aangesloten op de printer, sommige circuits actief zijn, zelfs als de status van de printer 'Power-Off' is.
Draag geïsoleerde handschoenen of pas op dat u de geleiders of aansluitingen van de voeding niet rechtstreeks aanraakt bij het vervangen van de laagspanningsvoeding, vanwege het potentiële risico op elektrische schokken.
Nadat het netsnoer is losgekoppeld, kan het ongeveer een minuut duren voordat de condensator volledig is ontladen, of kan deze niet worden ontladen vanwege een defect in de printplaat. Wees voorzichtig met elektrische schokken.

Gebruik de volgende procedure om de printer opnieuw aan te sluiten:
1. Sluit het netsnoer en de interfacekabel aan op de printer.
2. Steek de stekker in het stopcontact.
3. Schakel de printer in (druk ongeveer 1 minuut op de aan/uit-schakelaar) en de ledlampjes gaan branden.

Demonteer de Duplex-unit niet zolang deze goed werkt.
Bepaal de reikwijdte van de demontage op basis van de doeleinden van de bewerkingen waarvoor de demontage wordt uitgevoerd, om niet meer demontage uit te voeren dan nodig is.
Gebruik de daarvoor bestemde onderhoudsgereedschappen.
Volg de demontagestappen in de aangegeven volgorde; schade aan onderdelen kan het gevolg zijn.
Het is raadzaam om kleine onderdelen die gemakkelijk kwijtraken, zoals schroeven en ringen, tijdelijk op hun oorspronkelijke positie te plaatsen en vast te zetten.
Gebruik geen handschoenen die gemakkelijk statische elektriciteit kunnen geleiden als u de microverwerkingseenheid, ROM, RAM, IC, printplaat, enz. aanraakt.
Plaats de printplaat niet direct op de hoofdbehuizing van de printer, de vloer, enz.

Onderhoudsgereedschap:
Tabel 1 toont de gereedschappen die nodig zijn om printplaten en units te vervangen:
Tabel 1: Onderhoudsgereedschap

Nr.	Onderhoudsgereedschap		Aant.	Gebruik
1		Nr. 2-200 schroevendraaier met magnetische punt	1	3 tot 5 mm schroeven
2		Schroevendraaier nr. 3-100	1
3		Digitale multimeter	1
4		Tang	1

Onderdelen vervangen

Dit hoofdstuk bevat het vervangen van onderdelen voor onderdelen en samenstellingen.

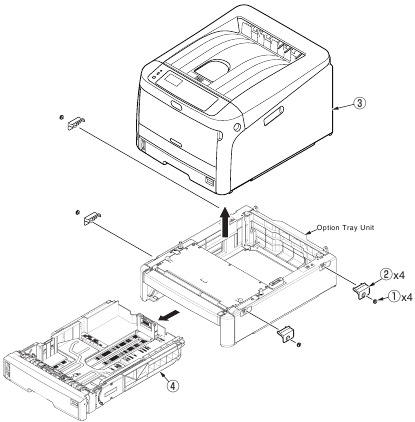

Optionele lade

Verwijder de vier Shoulder-Lock ① en verwijder de vier Joint ②.
Verwijder de hoofdbehuizing van de printer ③ en verwijder de cassette ④ uit de optionele lade-eenheid.

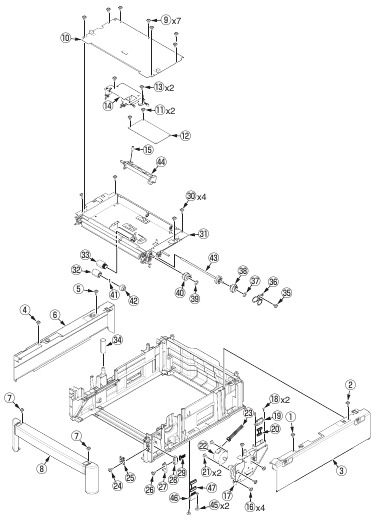

Optionele lade-eenheid

Verwijder de ene schroef (zilver) ① en de ene schroef (zwart) ② om de Cover-R ③ los te maken.
Verwijder de ene schroef (zilver) ④ en de ene schroef (zwart) ⑤ om de Cover-L ⑥ los te maken.
Verwijder twee schroeven (zilver) ⑦ om de Cover-F ⑧ los te maken.
Verwijder zeven schroeven (zilver) ⑨ om de Plate-Top-OP ⑩ los te maken en koppel kabels los die zijn aangesloten op de Board Assy.-GOH ⑫.
Verwijder twee schroeven (zilver) ⑪ om de Board Assy.-GOH ⑫ los te maken.
Verwijder twee schroeven (zilver) ⑬ om de Sensor Assy-OPT ⑭ los te maken. En maak vervolgens de veer ⑮ los.
Verwijder vier schroeven (zilver) ⑯ om de Motor-Assy ⑰ los te maken.
Verwijder twee schroeven (zilver) ⑱ om de Connecor ⑲ en het Cord ⑳ los te maken van de Motor-Assy ⑰.
Verwijder twee schroeven (zilver) om de Motor-Pulse en het snoer los te maken van de Motor-Assy ⑰.
Verwijder een schroef (zwart) om de Lever-paper-size los te maken.
Verwijder een schroef (zilver) om de Plate-FG, Switch-Push en het Cord los te maken.
Verwijder vier schroeven (zwart) om de Feeder-Assy los te maken en maak de Roller-Feed en de Roller-Pick-Up los. En maak vervolgens de veer los.
Verwijder een schroef (zilver) van de Feeder-Assy om de Plate-FGClutch los te maken.
Verwijder een E-ring en koppel de kabel los van de Clutch-Hop-OP om de Clutch-Hop-OP los te maken.
Verwijder een E-ring van de Feeder-Assy om de Clutch-Feed-OP los te maken.
Verwijder een pin en een tandwiel in dezelfde richting als het verwijderen van de Roller-Feed van de as van de Feeder-Assy.
Verwijder de as van de Feeder-Assy om de Frama-AssyPickup los te maken.
Verwijder twee schroeven (zwart) om de Connector en het Cord los te maken.

Papierinvoerrol (voor de optionele lade-eenheid)

In het geval van storingen die vaak optreden bij de papierinvoer na het reinigen van de papierinvoerrollen (Roller-Feed en Roller-Pick-Up) en de Reard Roller, vervang deze rollen.

Opmerking!
Deze drie papierinvoerrollen moeten tegelijkertijd worden vervangen.

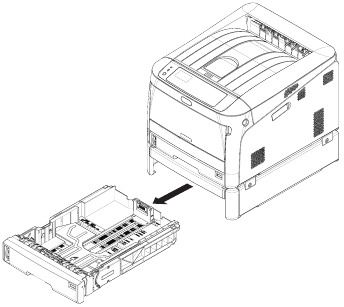

Schakel de printer uit en verwijder de papiercassette eruit.

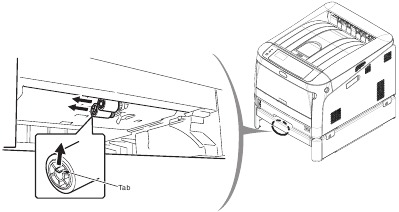

Verwijder deze twee invoerrollen van elke as door het vergrendellipje van elke as naar buiten te openen.

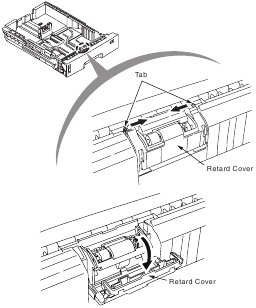

Duw voor de papiercassette twee lipjes van de Retard Cover in de richting van de pijl en open de Retard Cover door naar de achterkant van de papiercassette te draaien.
Verwijder de Retard Roller Assy in de richting van de pijl. En vervolgens wordt de Spring Retard ermee verwijderd.
Wis de papierinvoerteller van de lade waarvan de papierinvoerrollen zijn vervangen.
Selecteer in [Admin Setup] - [Others Setup] - [Paper Feed Roller Counter Clear] de lade waarvan de papierinvoerrollen zijn vervangen en druk op de knop <ENTER>.

[Opmerking voor het monteren van de invoerrol]

Zorg ervoor dat u de nieuwe Roller-Pick-Up (met tandwiel) draaiend aan de as van de achterkant van de hoofdbehuizing van de printer monteert.
Zorg ervoor dat u de nieuwe Roller-Feed (zonder tandwiel) draaiend aan de as van de voorkant van de hoofdbehuizing van de printer monteert.
Controleer of deze rollen niet langs elke as bewegen.

[Opmerking voor het monteren van de Retard Roller Assy.]

Plaats de Spring Retard op het deel van de Boss van de achterkant van de Retard Roller Assy en duw elk deel van de lagers van de Retard Roller Assy schuin naar beneden vanaf boven naar de bijbehorende as.
Controleer of de Retard Roller Assy. soepel kan worden verplaatst rond de as en of de Retard Roller kan worden gedraaid. En sluit de Retard Cover.

Opmerking!

De beschrijvingen in deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Bij het opstellen van het document is alles in het werk gesteld om ervoor te zorgen dat de informatie in het document correct is. Er kunnen echter fouten in het document zijn geslopen. Oki Data aanvaardt geen verantwoordelijkheid voor schade die voortvloeit uit, of wordt geclaimd als gevolg van, reparaties, aanpassingen of wijzigingen aan de printers die door gebruikers met behulp van de handleiding zijn aangebracht.
De onderdelen die voor de printers worden gebruikt, zijn gevoelig en kunnen bij onjuiste behandeling beschadigd raken. Het wordt ten zeerste aanbevolen dat de producten worden onderhouden door onderhoudsmedewerkers die zijn geregistreerd bij Oki Data.
De onderhoudsmedewerkers moeten de statische elektriciteit afvoeren voordat ze met het onderhoud beginnen.
